下载文档原格式

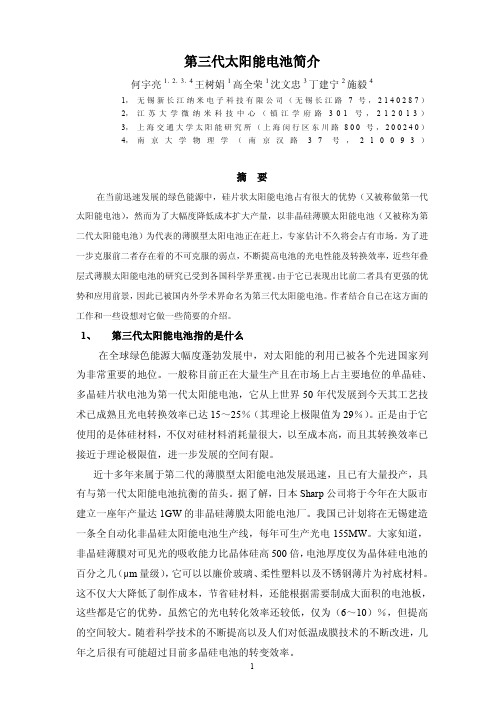

第三代太阳能电池简介何宇亮1，2，3，4王树娟1高全荣1沈文忠3丁建宁2施毅41，无锡新长江纳米电子科技有限公司（无锡长江路7号，2140287）2，江苏大学微纳米科技中心（镇江学府路301号，212013）3，上海交通大学太阳能研究所（上海闵行区东川路800号，200240）4，南京大学物理学（南京汉路37号，210093）摘要在当前迅速发展的绿色能源中，硅片状太阳能电池占有很大的优势（又被称做第一代太阳能电池），然而为了大幅度降低成本扩大产量，以非晶硅薄膜太阳能电池（又被称为第二代太阳能电池）为代表的薄膜型太阳电池正在赶上，专家估计不久将会占有市场。
为了进一步克服前二者存在着的不可克服的弱点，不断提高电池的光电性能及转换效率，近些年叠层式薄膜太阳能电池的研究已受到各国科学界重视。
由于它已表现出比前二者具有更强的优势和应用前景，因此已被国内外学术界命名为第三代太阳能电池。
作者结合自己在这方面的工作和一些设想对它做一些简要的介绍。
1、第三代太阳能电池指的是什么在全球绿色能源大幅度蓬勃发展中，对太阳能的利用已被各个先进国家列为非常重要的地位。
一般称目前正在大量生产且在市场上占主要地位的单晶硅、多晶硅片状电池为第一代太阳能电池，它从上世界50年代发展到今天其工艺技术已成熟且光电转换效率已达15～25％（其理论上极限值为29％）。
正是由于它使用的是体硅材料，不仅对硅材料消耗量很大，以至成本高，而且其转换效率已接近于理论极限值，进一步发展的空间有限。
近十多年来属于第二代的薄膜型太阳能电池发展迅速，且已有大量投产，具有与第一代太阳能电池抗衡的苗头。
据了解，日本Sharp公司将于今年在大阪市建立一座年产量达1GW的非晶硅薄膜太阳能电池厂。
我国已计划将在无锡建造一条全自动化非晶硅太阳能电池生产线，每年可生产光电155MW。
大家知道，非晶硅薄膜对可见光的吸收能力比晶体硅高500倍，电池厚度仅为晶体硅电池的百分之几（μm量级），它可以以廉价玻璃、柔性塑料以及不锈钢薄片为衬底材料。
表面技术第52卷第10期掺杂Bi的β-Cu2Se薄膜的微观结构与热电性能周政旭，陈雨，宋贵宏*，胡方，吴玉胜*，尤俊华（沈阳工业大学 材料科学与工程学院，沈阳 110870）摘要：目的探究在β-Cu2Se薄膜中掺杂元素Bi对其组织结构及其热电性能的影响，探求Bi元素对载流子传输过程和热电性能的影响规律，为将来该类热电薄膜的研究和应用提供宝贵的经验。
方法使用粉末烧结制得Cu-Bi-Se合金靶材，使用磁控溅射的方法在含有SiO2层的单晶Si衬底上制备了不同Bi含量的β-Cu2‒x Bi x Se热电薄膜。
利用X射线衍射仪、扫描电子显微镜、能谱仪分别研究了沉积薄膜的XRD谱、表面与截面形貌以及元素含量与分布。
利用LSR-3电阻率/塞贝克系统测量了沉积薄膜的Seebeck系数与电导率。
利用霍尔试验测量了沉积薄膜的室温载流子浓度和迁移率。
结果沉积薄膜主要由单一的β-Cu2Se相构成，在Bi掺杂量最大为1.07%（原子数分数）的薄膜还含有非常少量的α-Cu2Se相；在β-Cu2Se相薄膜中Bi的掺杂没有生成单质相而是替换点阵中的Cu而形成替位式固溶体。
在沉积的β-Cu2‒x Bi x Se薄膜中，([Bi]+[Cu])/[Se]＞2.0且具有p型导电特征。
随着温度的增加，电导率降低而Seebeck系数增加，彰显沉积薄膜的简并或半简并半导体的导电特性。
当温度低于225 ℃时，沉积薄膜功率因子随Bi掺杂量的增加而增大；当温度高于225 ℃时，掺杂量为0.29%（原子数分数）的薄膜具有最大的功率因子，进一步增加Bi掺杂量，沉积薄膜的功率因子却逐渐减小。
结论使用磁控溅射的方法可制备β-Cu2Se薄膜，掺杂适量的Bi可显著提高薄膜的功率因子。
关键词：热电薄膜；β-Cu2Se薄膜；Bi掺杂；Seebeck系数；载流子浓度中图分类号：TB34 文献标识码：A 文章编号：1001-3660(2023)10-0278-09DOI：10.16490/ki.issn.1001-3660.2023.10.023Microstructure and Thermoelectric Properties of Bi-doped β-Cu2Se Film ZHOU Zheng-xu, CHEN Yu, SONG Gui-hong*, HU Fang, WU Yu-sheng*, YOU Jun-hua(School of Materials Science and Technology, Shenyang University of Technology, Shenyang 110870, China)ABSTRACT: The Cu2Se material has attracted more attentions in the field of thermoelectric materials due to its high figure of merit, "electronic crystal phonon liquid" structure, rich constituent elements in the crust, low price and other advantages.Compared with bulk material, the film with a nearly two-dimensional structure can effectively improve the Seebeck coefficient and reduce the thermal conductivity, showing excellent thermoelectric properties. At present, the main methods to improve the thermoelectric properties include element doping, composites containing nano-sized second phase, low dimensionalization, nano structure, etc. Element doping can modulate the carrier concentration and change the energy band structure, further modulating收稿日期：2022-09-05；修订日期：2023-02-22Received：2022-09-05；Revised：2023-02-22基金项目：国家自然科学基金项目（51772193）；辽宁省“兴辽英才计划”项目（XLYC2008014）Fund：Supported by the National Natural Science Foundation of China (51772193); Supported by Liaoning Province "Xingliao Talents Program" (XLYC2008014)引文格式：周政旭, 陈雨, 宋贵宏, 等. 掺杂Bi的β-Cu2Se薄膜的微观结构与热电性能[J]. 表面技术, 2023, 52(10): 278-286.ZHOU Zheng-xu, CHEN Yu, SONG Gui-hong, et al. Microstructure and Thermoelectric Properties of Bi-doped β-Cu2Se Film[J]. Surface Technology, 2023, 52(10): 278-286.*通信作者（Corresponding author）第52卷第10期周政旭，等：掺杂Bi的β-Cu2Se薄膜的微观结构与热电性能·279·the Seebeck coefficient and electrical conductivity. Therefore, element doping has been proved to be one of the most effective methods to improve the thermoelectric properties of materials. Bi has a larger atomic radius compared with Cu. This means that doping Bi may cause lattice distortion and more point defects in Cu2Se lattice. At the same time, phonons are scattered in transmission due to mass fluctuation and periodic stress field destruction due to Bi doping, thus reducing the thermal conductivity. Thus, Bi doping helps to improve the thermoelectric performance of materials. In this work, The β-Cu2‒x Bi x Se thermoelectric films with different Bi contents were prepared by magnetron sputtering on single crystal Si substrate containing SiO2 layer with high vacuum powder sintered Cu-Bi-Se alloy target. The phase composition of deposited films was determined by XRD patterns and the surface and cross-sectional morphology of deposited films was observed by SEM. The content and distribution of the constituent elements were measured and analyzed by EDS. The Seebeck coefficient and electrical conductivity of deposited films were measured by LSR-3 resistivity and Seebeck system. The carrier concentration and mobility of deposited films at room temperature were measured by Hall experiments. The results showed that deposited films were mainly composed of single β-Cu2Se phase at room temperature. The films with the maximum Bi doping amount of 1.07at.% also contained very small amount of α-Cu2Se phase and β-Cu2Se phase. Cu atom in β-Cu2Se lattice was substituted by Bi atom and (Cu,Bi)2Se solid solution formed in the deposited films. The deposited β-Cu2‒x Bi x Se films with ([Bi]+[Cu])/[Se]>2.0 possessed p-typed conductive characteristics. In the range of measured temperature from 25 to 395 ℃, the electrical conductivity decreased and the Seebeck coefficient increased with increasing measured temperature, showing the conductive properties of degenerate or semi-degenerate semiconductors. The carrier concentration and electrical conductivity decreased, but the mobility and Seebeck coefficient increased with increasing Bi content in deposited films at room temperature. The power factor of the Bi-doped films was higher than that of the films without Bi. The power factor of the deposited film increased with Bi content increasing to 225 ℃. Above 225 ℃, the film with doping amount of 0.29at.% Bi had the highest power factor and the power factor of deposited film decreased gradually with further increasing Bi content. The power factor of β-Cu2Se film can be significantly enhanced by doping a proper amount of Bi in films.KEY WORDS: thermoelectric material; β-Cu2Se film; doping Bi; Seebeck coefficient; carrier concentration热电材料可以实现热能与电能的互相转换，在作为发电与制冷设备领域中受到了越来越多的关注。
第五章硅外延生长1、解释名词：①*自掺杂：外延生长时由衬底、基座和系统等带来的杂质进入到外延层中的非人为控制的掺杂称为自掺杂。
②外扩散：在外延生长中，由于是在高温条件下进行的，衬底中的杂质会扩散进入外延层致使外延层和衬底之间界面处的杂质浓度梯度变平的现象。
③外延夹层：外延层和衬底界面附近出现的高阻层或反形层。
④双掺杂技术：在外延生长或扩散时，同时引入两种杂质。
因为原子半径不同而产生的应变正好相反。
当两种杂质原子掺入比例适当时，可以使应力互相得到补偿，减少或避免发生晶格畸变，从而消除失配位错的产生。
这种方法叫作双掺杂技术。
⑤SOS技术：在蓝宝石或者尖晶石衬底上外延生长硅。
⑥SOI技术：把器件制作在绝缘衬底上生长的硅单晶层上。
（当器件尺寸缩小到亚微米范围以内时，常规结构就不适应了，导致了SOI结构的发展）⑦SIMOX：氧注入隔离，通过氧离子注入到硅片，再经高温退火过程消除注入缺陷而成。
⑧SDB&BE：直接键合与背面腐蚀技术。
将两片硅片通过表面的S i O2层键合在一起,再把背面用腐蚀等方法减薄来获得SOI结构。
⑨ELTRAN：外延层转移，在多孔硅表面上可生长平整的外延层，并能以合理的速率将多孔硅区域彻底刻蚀掉，该技术保留了外延层所具有的原子平整性，在晶体形成过程中也不产生颗粒堆积或凹坑，因此具有比其它SOI技术更为优越的性能。
⑩Smart-Cut：利用H+注入Si片中形成气泡层，将注氢片与另一片支撑片键合，经适当的热处理，使注氢片从气泡层完整剥离形成SOI结构。
2、*(简述)详述影响硅外延生长速率的因素。
答：①S i CL4浓度：生长速率随浓度的增加增大并达到一个最大值，以后由于腐蚀作用增大，生长速率反而降低。
②*温度：当温度较低时，生长速率随温度升高而呈指数变化，在较高温度区，生长速率随温度变化比较平缓，并且晶体完整性比较好。
③气流速度：在反应物浓度和生长温度一定时，生长速率与总氢气流速平方根成比例关系，但到极限时不在增加。
