量子尺寸效应

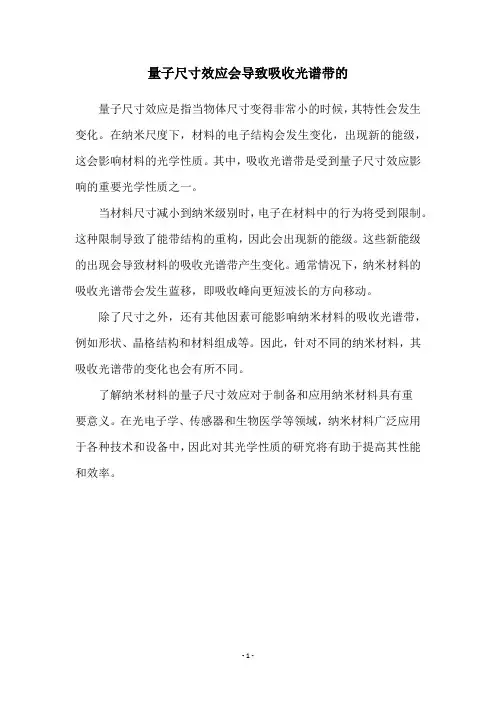

量子尺寸效应会导致吸收光谱带的
量子尺寸效应是指当物体尺寸变得非常小的时候，其特性会发生变化。

在纳米尺度下，材料的电子结构会发生变化，出现新的能级，这会影响材料的光学性质。

其中，吸收光谱带是受到量子尺寸效应影响的重要光学性质之一。

当材料尺寸减小到纳米级别时，电子在材料中的行为将受到限制。

这种限制导致了能带结构的重构，因此会出现新的能级。

这些新能级的出现会导致材料的吸收光谱带产生变化。

通常情况下，纳米材料的吸收光谱带会发生蓝移，即吸收峰向更短波长的方向移动。

除了尺寸之外，还有其他因素可能影响纳米材料的吸收光谱带，例如形状、晶格结构和材料组成等。

因此，针对不同的纳米材料，其吸收光谱带的变化也会有所不同。

了解纳米材料的量子尺寸效应对于制备和应用纳米材料具有重
要意义。

在光电子学、传感器和生物医学等领域，纳米材料广泛应用于各种技术和设备中，因此对其光学性质的研究将有助于提高其性能和效率。

- 1 -。

量子尺寸效应
量子尺寸效应是指当纳米材料的尺寸减小到与原子或分子的量子尺寸相当时，其电子、光子和声子等载流子的行为和性质会发生显著变化的现象。

主要包括以下几个方面的影响：
1.能带结构调制：在纳米尺寸下，材料的能带结构会受到量子约束效应的影响，导致能带宽度增加、带隙变化、能级结构调制等现象，影响材料的光学、电学和磁学性质。

2.光学性质：量子尺寸效应使纳米材料的光学性质发生变化，如量子点的量子限制效应导致其发光颜色随粒子尺寸变化，纳米线的光学波导效应增强了光的传输。

3.电子结构调制：纳米尺寸下，电子的能级密度增加，电子态的量子限制效应显著，导致载流子的束缚态和禁闭态能级的出现，影响了电子传输性能和电子结构的调制。

4.载流子限制效应：量子尺寸效应使得电子、光子和声子等载流子的运动受到约束，从而影响了材料的电导率、光学透明度、声子热传导等性质。

5.光子效应：量子尺寸效应也会影响纳米材料中声子的能量和频率分布，导致声子的量子限制效应，影响了热传导和热容性质。

量子尺寸效应对纳米材料的性质和行为具有重要影响，因此在纳米材料的制备、表征和应用过程中需要充分考虑和利用这些效应，以实现对纳米材料性能的精确调控和优化。

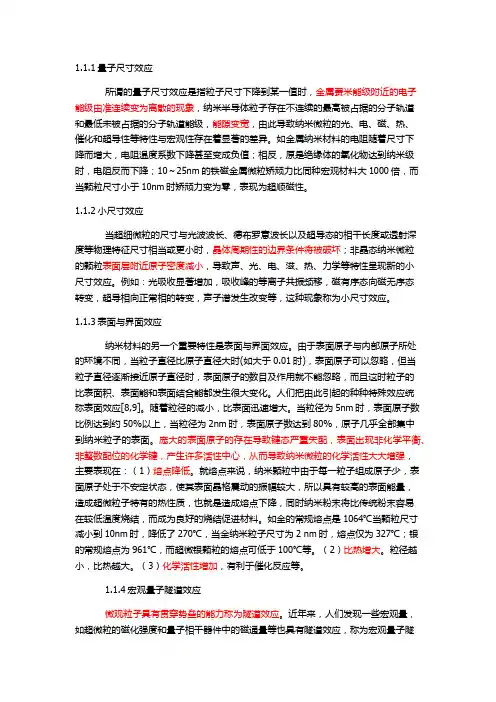

1.1.1量子尺寸效应所谓的量子尺寸效应是指粒子尺寸下降到某一值时，金属费米能级附近的电子能级由准连续变为离散的现象，纳米半导体粒子存在不连续的最高被占据的分子轨道和最低未被占据的分子轨道能级，能隙变宽，由此导致纳米微粒的光、电、磁、热、催化和超导性等特性与宏观性存在着显著的差异。

如金属纳米材料的电阻随着尺寸下降而增大，电阻温度系数下降甚至变成负值；相反，原是绝缘体的氧化物达到纳米级时，电阻反而下降；10～25nm的铁磁金属微粒矫顽力比同种宏观材料大1000倍，而当颗粒尺寸小于10nm时矫顽力变为零，表现为超顺磁性。

1.1.2小尺寸效应当超细微粒的尺寸与光波波长、德布罗意波长以及超导态的相干长度或透射深度等物理特征尺寸相当或更小时，晶体周期性的边界条件将被破坏；非晶态纳米微粒的颗粒表面层附近原子密度减小，导致声、光、电、滋、热、力学等特性呈现新的小尺寸效应。

例如：光吸收显著增加，吸收峰的等离子共振频移，磁有序态向磁无序态转变，超导相向正常相的转变，声子谱发生改变等，这种现象称为小尺寸效应。

1.1.3表面与界面效应纳米材料的另一个重要特性是表面与界面效应。

由于表面原子与内部原子所处的环境不同，当粒子直径比原子直径大时(如大于0.01时)，表面原子可以忽略，但当粒子直径逐渐接近原子直径时，表面原子的数目及作用就不能忽略，而且这时粒子的比表面积、表面能和表面结合能都发生很大变化。

人们把由此引起的种种特殊效应统称表面效应[8,9]。

随着粒径的减小，比表面迅速增大。

当粒径为5nm时，表面原子数比例达到约50%以上，当粒径为2nm时，表面原子数达到80%，原子几乎全部集中到纳米粒子的表面。

庞大的表面原子的存在导致键态严重失配，表面出现非化学平衡、非整数配位的化学键，产生许多活性中心，从而导致纳米微粒的化学活性大大增强，主要表现在：（1）熔点降低。

就熔点来说，纳米颗粒中由于每一粒子组成原子少，表面原子处于不安定状态，使其表面晶格震动的振幅较大，所以具有较高的表面能量，造成超微粒子特有的热性质，也就是造成熔点下降，同时纳米粉末将比传统粉末容易在较低温度烧结，而成为良好的烧结促进材料。

碳量子点量子尺寸效应
碳量子点是由碳原子组成的纳米级颗粒，其尺寸一般在1-10纳米之间。

由于尺寸的缩小，碳量子点的电子和光学性质会发生变化，这一现象被称为量子尺寸效应。

在碳量子点中，当尺寸足够小的时候，电子的动力学特性受到限制，其能带结构和电子能级间距会发生变化。

这导致了一些独特的量子效应的出现，例如量子限域效应和量子束缚效应。

量子限域效应是指当碳量子点尺寸小到一定程度时，电子在其中不能自由运动，被限制在空间上的一个小区域内。

这使得碳量子点的能级更为离散化，电子在其中的行为更具量子特性。

量子束缚效应是指碳量子点中电子的能量态受到自身的束缚而发生变化。

由于碳量子点的尺寸小于电子的波长，电子在碳量子点的表面形成驻波，使得其能级间距增大。

这增强了碳量子点的光电转换效率，使其在光电器件中具有应用潜力。

因此，量子尺寸效应使得碳量子点具有独特的光学和电子性质，为其在光电领域的应用提供了广阔的前景。

例如，碳量子点可以用作荧光探针、生物传感器、光电催化剂等。

纳米材料四大效应及相关解释四大效应基本释义及内容：量子尺寸效应：是指当粒子尺寸下降到某一数值时，费米能级附近的电子能级由准连续变为离散能级或者能隙变宽的现象。

当能级的变化程度大于热能、光能、电磁能的变化时，导致了纳米微粒磁、光、声、热、电及超导特性与常规材料有显著的不同。

小尺寸效应：当颗粒的尺寸与光波波长、德布罗意波长以及超导态的相干长度或透射深度等物理特征尺寸相当或更小时，晶体周期性的边界条件将被破坏，非晶态纳米粒子的颗粒表面层附近的原子密度减少，导致声、光、电、磁、热、力学等特性呈现新的物理性质的变化称为小尺寸效应。

对超微颗粒而言，尺寸变小，同时其比表面积亦显著增加，从而产生如下一系列新奇的性质。

表面效应：球形颗粒的表面积与直径的平方成正比，其体积与直径的立方成正比，故其比表面积（表面积/体积）与直径成反比。

随着颗粒直径的变小，比表面积将会显著地增加，颗粒表面原子数相对增多，从而使这些表面原子具有很高的活性且极不稳定，致使颗粒表现出不一样的特性，这就是表面效应。

宏观量子隧道效应：当微观粒子的总能量小于势垒高度时，该粒子仍能穿越这一势垒。

近年来，人们发现一些宏观量，例如微颗粒的磁化强度，量子相干器件中的磁通量等亦有隧道效应，称为宏观的量子隧道效应。

四大效应相关解释及应用：表面效应球形颗粒的表面积与直径的平方成正比，其体积与直径的立方成正比，故其比表面积(表面积/体积)与直径成反比。

随着颗粒直径的变小比表面积将会显著地增加。

例如粒径为10nm时，比表面积为90m2/g；粒径为5nm时，比表面积为180m2/g；粒径下降到2nm时，比表面积猛增到450m2/g。

粒子直径减小到纳米级，不仅引起表面原子数的迅速增加，而且纳米粒子的表面积、表面能都会迅速增加。

这主要是因为处于表面的原子数较多，表面原子的晶场环境和结合能与内部原子不同所引起的。

表面原子周围缺少相邻的原子，有许多悬空键，具有不饱和性质，易与其它原子相结合而稳定下来，故具有很大的化学活性，晶体微粒化伴有这种活性表面原子的增多，其表面能大大增加。

量子点材料的尺寸效应与光学性能量子点材料是一种具有特殊结构和性质的纳米材料，其尺寸通常在几纳米到几十纳米之间。

量子点材料的尺寸效应是指其性质和行为受到尺寸的影响，而这种影响在光学性能中尤为显著。

首先，量子点材料的尺寸对其能带结构和能级分布产生了明显的影响。

当量子点的尺寸减小到与其束缚波长相当时，会发生量子限制效应，即能级的离散化。

这种离散化的能级分布使得量子点材料的光学性能发生了显著变化。

例如，量子点材料的带隙能随着尺寸的减小而增大，导致其发光波长向短波段移动。

这种尺寸调控的能带结构使得量子点材料在光电子器件中具有重要的应用潜力。

其次，量子点材料的尺寸对其光学性质产生了显著影响。

量子点材料的尺寸效应使得其光学性能在吸收、发射和散射等方面表现出独特的特点。

一方面，量子点材料的吸收谱在可见光范围内呈现出尺寸相关的蓝移现象。

这是由于量子点的尺寸减小导致其能带结构发生变化，使得量子点材料对较短波长的光具有更强的吸收能力。

另一方面，量子点材料的发射谱在可见光范围内呈现出尺寸相关的红移现象。

这是由于量子点的尺寸减小导致其能带结构发生变化，使得量子点材料对较长波长的光具有更强的发射能力。

此外，量子点材料还具有较高的荧光量子效率和较窄的发射谱带宽，这使得其在荧光标记和生物成像等领域具有广泛的应用前景。

另外，量子点材料的尺寸效应还与其表面态密度和表面修饰有关。

量子点的表面态密度随着尺寸的减小而增加，这使得量子点材料的表面能级对光学性能的影响变得更加显著。

通过对量子点材料进行表面修饰，可以调控其表面态密度和能级分布，从而实现对光学性能的精确控制。

例如，通过表面修饰可以增强量子点材料的荧光强度、延长其荧光寿命，并实现对其发光波长和发光强度的调控。

这种表面修饰的策略为量子点材料在生物医学和光电子学等领域的应用提供了新的可能性。

总之，量子点材料的尺寸效应对其光学性能产生了重要影响。

通过调控量子点材料的尺寸、表面态密度和表面修饰，可以实现对其光学性能的精确控制。

小尺寸效应：当纳米粒子尺寸与德布罗意波以及超导态的相干长度或透射深度等物理特征尺寸相当或更小时，对于晶体其周期性的边界条件将被破坏，对于非晶态纳米粒子其表面层附近原子密度减小，这些都会导致电、磁、光、声、热力学等性质的变化，这称为小尺寸效应我的理解是尺寸小了就会出现一些新的现象、新的特性。

从理论层面讲主要是由于尺寸变小导致了比表面的急剧增大。

由此很好地揭示了纳米材料良好的催化活性。

表面效应：是指纳米粒子表面原子数与总原子数之比随粒径的变小而急剧增大后引起的性质上的变化。

我觉得其实质就是小尺寸效应。

量子尺寸效应：当粒子尺寸降低到某一值时，金属费米能级附近的电子能级由准连续变为分立能级和纳米半导体微粒的能隙变宽的现象均称为量子尺寸效应。

可否直接说连续的能带变成能级。

宏观量子隧道效应：微观粒子具有穿越势垒的能力称为隧道效应。

近年来，人们发现一些宏观量，例如微粒的磁化强度、量子相干器件中的磁通量等亦具有隧道效应，它们可以穿越宏观系统的势垒而产生变化，故称为宏观量子隧道效应。

这两个更侧重于物理层面，总是不能很好的给出朴实的语言加以描述，甚是头疼。

既然是科普，我想如何将这四个概念给工人、初中生甚至是小学生说明白，至关重要。

表面效应球形颗粒的表面积与直径的平方成正比，其体积与直径的立方成正比，故其比表面积（表面积／体积）与直径成反比。

随着颗粒直径变小，比表面积将会显著增大，说明表面原子所占的百分数将会显著地增加。

对直径大于 0.1微米的颗粒表面效应可忽略不计，当尺寸小于0.1微米时，其表面原子百分数激剧增长，甚至1克超微颗粒表面积的总和可高达100平方米，这时的表面效应将不容忽略。

超微颗粒的表面与大块物体的表面是十分不同的，若用高倍率电子显微镜对金属超微颗粒（直径为 2*10^-3微米）进行电视摄像，实时观察发现这些颗粒没有固定的形态，随着时间的变化会自动形成各种形状（如立方八面体，十面体，二十面体多李晶等），它既不同于一般固体，又不同于液体，是一种准固体。

(完整)量子尺寸效应1.1.1量子尺寸效应所谓的量子尺寸效应是指粒子尺寸下降到某一值时,金属费米能级附近的电子能级由准连续变为离散的现象，纳米半导体粒子存在不连续的最高被占据的分子轨道和最低未被占据的分子轨道能级,能隙变宽，由此导致纳米微粒的光、电、磁、热、催化和超导性等特性与宏观性存在着显著的差异.如金属纳米材料的电阻随着尺寸下降而增大，电阻温度系数下降甚至变成负值；相反，原是绝缘体的氧化物达到纳米级时，电阻反而下降;10～25nm的铁磁金属微粒矫顽力比同种宏观材料大1000倍，而当颗粒尺寸小于10nm时矫顽力变为零,表现为超顺磁性.1.1。

2小尺寸效应当超细微粒的尺寸与光波波长、德布罗意波长以及超导态的相干长度或透射深度等物理特征尺寸相当或更小时，晶体周期性的边界条件将被破坏；非晶态纳米微粒的颗粒表面层附近原子密度减小，导致声、光、电、滋、热、力学等特性呈现新的小尺寸效应。

例如:光吸收显著增加，吸收峰的等离子共振频移,磁有序态向磁无序态转变，超导相向正常相的转变，声子谱发生改变等,这种现象称为小尺寸效应。

1。

1.3表面与界面效应纳米材料的另一个重要特性是表面与界面效应。

由于表面原子与内部原子所处的环境不同,当粒子直径比原子直径大时(如大于0.01时），表面原子可以忽略，但当粒子直径逐渐接近原子直径时，表面原子的数目及作用就不能忽略,而且这时粒子的比表面积、表面能和表面结合能都发生很大变化。

人们把由此引起的种种特殊效应统称表面效应[8,9].随着粒径的减小，比表面迅速增大。

当粒径为5nm 时，表面原子数比例达到约50%以上,当粒径为2nm时,表面原子数达到80％，原子几乎全部集中到纳米粒子的表面。

庞大的表面原子的存在导致键态严重失配，表面出现非化学平衡、非整数配位的化学键，产生许多活性中心,从而导致纳米微粒的化学活性大大增强,主要表现在:（1)熔点降低。

就熔点来说，纳米颗粒中由于每一粒子组成原子少，表面原子处于不安定状态，使其表面晶格震动的振幅较大,所以具有较高的表面能量，造成超微粒子特有的热性质,也就是造成熔点下降,同时纳米粉末将比传统粉末容易在较低温度烧结，而成为良好的烧结促进材料。

金属表面等离子体共振吸收谱中的量子尺寸效应在表面物理学中，等离子体共振是一种重要的现象。

当一个金属表面被激发时，可激发表面等离子体，产生共振吸收谱。

这种现象有着多种应用，例如光学、传感器、化学反应和生物技术等。

在这些领域中，研究金属表面等离子体共振吸收谱中的量子尺寸效应变得日益重要。

等离子体共振的引入可以通过两种方式：通过光激发表面等离子体振动或通过电子和离子束激励。

当表面等离子体共振谱被测量时，常用的是外加电场吸收谱，即将一个外场引入到表面上，用于激励等离子体振动。

此时，表面的激发状态和外加电场频率之间存在着特定的关系，称为共振条件。

量子尺寸效应对于金属表面等离子体共振吸收谱的测量和解释具有重要意义。

随着物体尺寸越来越小，其性质会发生很大的变化。

特别是在介观尺度（大约在1到100纳米之间）下，由于量子力学效应的影响，金属的电子和离子发生了很大的变化。

这种量子尺寸效应对于表面等离子体的产生和传播速度，以及吸收峰的位置和强度有着不可忽视的影响。

在近年来的研究中，表面等离子体共振在纳米光电学和纳米生物技术领域上得到了广泛的应用。

特别是在非线性光学和单分子光学方面，这种技术已经成为研究的主要手段之一。

通过测量共振吸收谱，可以确定相应电子的波函数和表面反射率，从而揭示表面的光学特性和如何将它们改变。

被广泛制备并应用的银纳米颗粒，正是一个很好的研究对象，因为它们折射和散射光学响应的同时，还具有强烈的表面等离子体共振吸收。

通过光学显微镜和共振散射光谱的研究，可以观察到银纳米颗粒的表面等离子体共振吸收峰的尺寸依赖性。

关于金属表面等离子体共振吸收谱中的量子尺寸效应，有着多种理论模型和计算方法可供研究人员选择。

针对不同的实验条件和材料性质，这些模型和方法可以考虑各种不确定性和近似，以得到更准确的结果。

其中，经典天线模型、量子阻抗模型和积分方程方法被广泛应用。

在最近的研究中，一些比较新的技术也被用于表面等离子体共振吸收谱的观察和分析。

小尺寸效应：当纳米粒子尺寸与德布罗意波以及超导态的相干长度或透射深度等物理特征尺寸相当或更小时，对于晶体其周期性的边界条件将被破坏，对于非晶态纳米粒子其表面层附近原子密度减小，这些都会导致电、磁、光、声、热力学等性质的变化，这称为小尺寸效应我的理解是尺寸小了就会出现一些新的现象、新的特性。

从理论层面讲主要是由于尺寸变小导致了比表面的急剧增大。

由此很好地揭示了纳米材料良好的催化活性。

表面效应：是指纳米粒子表面原子数与总原子数之比随粒径的变小而急剧增大后引起的性质上的变化。

我觉得其实质就是小尺寸效应。

量子尺寸效应：当粒子尺寸降低到某一值时，金属费米能级附近的电子能级由准连续变为分立能级和纳米半导体微粒的能隙变宽的现象均称为量子尺寸效应。

可否直接说连续的能带变成能级。

宏观量子隧道效应：微观粒子具有穿越势垒的能力称为隧道效应。

近年来，人们发现一些宏观量，例如微粒的磁化强度、量子相干器件中的磁通量等亦具有隧道效应，它们可以穿越宏观系统的势垒而产生变化，故称为宏观量子隧道效应。

这两个更侧重于物理层面，总是不能很好的给出朴实的语言加以描述，甚是头疼。

既然是科普，我想如何将这四个概念给工人、初中生甚至是小学生说明白，至关重要。

表面效应球形颗粒的表面积与直径的平方成正比，其体积与直径的立方成正比，故其比表面积（表面积／体积）与直径成反比。

随着颗粒直径变小，比表面积将会显著增大，说明表面原子所占的百分数将会显著地增加。

对直径大于 0.1微米的颗粒表面效应可忽略不计，当尺寸小于0.1微米时，其表面原子百分数激剧增长，甚至1克超微颗粒表面积的总和可高达100平方米，这时的表面效应将不容忽略。

超微颗粒的表面与大块物体的表面是十分不同的，若用高倍率电子显微镜对金属超微颗粒（直径为 2*10^-3微米）进行电视摄像，实时观察发现这些颗粒没有固定的形态，随着时间的变化会自动形成各种形状（如立方八面体，十面体，二十面体多李晶等），它既不同于一般固体，又不同于液体，是一种准固体。

ag2s的量子尺寸效应
AG2S是一种银硫化物，其量子尺寸效应主要表现为其晶粒大小和形状对其光学和电学性质的影响。

当AG2S粒子的尺寸减小到纳米级别时，其表面积相对增加，导致其表面能增加，从而影响其表面活性和光学性质。

此外，当AG2S粒子的大小减小到几十纳米以下时，其能带结构将发生变化，电子、空穴的限制运动将导致其光学和电学性质的改变，如带隙变窄、吸收峰移动等。

因此，AG2S的量子尺寸效应具有重要的应用价值，如可用于太阳能电池、光敏器件、传感器等。

量子尺寸效应会导致吸收光谱带的
近年来，量子尺寸效应在材料科学领域引起了广泛关注。

量子尺寸效应指的是当材料的粒子尺寸缩小到纳米尺度时，其物理性质会发生显著变化。

其中，对于光学性质的影响尤为重要。

最近的一项研究表明，量子尺寸效应会导致吸收光谱带的变化。

这项研究使用了金属纳米颗粒和半导体量子点，通过调控它们的粒子尺寸，研究了它们在紫外-可见光区域的吸收谱。

结果显示，在纳米尺度下，金属颗粒和量子点的吸收峰会呈现出明显的红移现象。

这是因为在小尺寸下，粒子的表面积与体积比例增大，导致表面原子的电子态密度增加，从而影响了材料的电子结构和光学性质。

此外，这项研究还发现，材料的结晶度、晶胞大小和形状等因素也会影响吸收光谱带的变化。

这些发现为理解纳米材料的光学性质提供了新的思路和方法。

总之，量子尺寸效应是影响材料光学性质的一个重要因素。

研究纳米材料的光谱带变化，有助于深入探究量子尺寸效应的本质，并为相关领域的研究提供指导。

- 1 -。

纳米材料的四大效应
纳米材料的四大效应
1、体积效应
当纳米粒子的尺寸与传导电子的德布罗意波相当或更小时，周期性的边界条件将被破坏，磁性、内压、光吸收、热阻、化学活性、催化性及熔点等都较普通粒子发生了很大的变化，这就是纳米粒子的体积效应。

纳米粒子的以下几个方面效应及其多方面的应用均基于它的体积效应。

例如，纳米粒子的熔点可远低于块状本体，此特性为粉粉冶金工业提供了新工艺；利用等离子共振频移随颗粒尺寸变化的性质，可以改变颗粒尺寸，控制吸收的位移，制造具有一种频宽的微波吸收纳米材料，用于电磁屏蔽，隐形飞机等。

 
2、量子尺寸效应
粒子尺寸下降到一定值时，费米能级接近的电子能级由准连续能级变为分立能级的现象称为量子尺寸效应。

Kubo采用一电子模型求得金属超微粒子的能级间距为：4Ef/3N。

量子尺寸效应会导致吸收光谱带的
量子尺寸效应会导致吸收光谱带的变化是一种重要的现象。

当材料尺寸缩小到与激发波长相当的量级时，量子限制效应会显著影响材料的物理和化学性质。

其中一个重要的影响是吸收光谱带的蓝移，即吸收峰随着粒子尺寸的缩小而向短波长方向移动。

这种效应通常与半导体纳米颗粒、碳纳米管和金属纳米颗粒等纳米材料的研究相关。

量子尺寸效应对吸收光谱带的影响是由于电子在这些小颗粒中
的量子限制。

在纳米粒子中，电子受到周围离子或原子的束缚作用，因此它们只能沿着特定的能级“跳跃”，而这些能级与材料的尺寸有关。

这种量子限制效应导致了吸收峰随着粒子尺寸的缩小而向短波长方向移动，其原因是吸收过程需要与电子能级的能量差相匹配。

因此，控制纳米材料的尺寸和形状对于利用量子尺寸效应并调控吸收光谱带至关重要。

这种调控可以带来诸如增强荧光、增强光催化活性和调控光电子传输等方面的应用。
