LTE移动通信网络动态TDD技术研究和发展应用探讨刘杲【摘要】人类社会在经过高度的发展之后，人际交往更加地重要，也越来越频繁，3GPP从04年开始了长期演变进化的计划，而LT E的出现也是顺应了当下移动通信的技术发展趋势，是革命性的，很大程度提升了网络的性能。
这一系统包括了两种制式，TDD （时分双工）和FDD （频分双工）。
所以，LTE动态TDD技术的出现，时域资源在上行和下行都可以进行动态配置，方便解决上行与下行业务的流量无法对称的问题，也进一步调整了上行与下行的时间间隙的配置，能够有效地缓和解决网络的拥挤堵塞，提高资源数据的传输。
但是，动态TDD技术也存在着一定的问题。
比如如果在多个组块的网络中使用这一技术的时候，每一个组块地域都是按照自己业务的具体情况来进行上行与下行时间间隙的分配，就会导致严重的交叉时隙的一个干扰，就降低了频率的利用率。
【期刊名称】《电子制作》【年(卷),期】2016(000)014【总页数】1页(P77-77)【关键词】动态TDD;LTE移动通信网络;TD-LTE;无线接入网络【作者】刘杲【作者单位】四川中移通信技术工程有限公司【正文语种】中文【关键词】动态TDD；LTE移动通信网络；TD-L TE；无线接入网络人类社会在经过高度的发展之后，人际交往更加地重要，也越来越频繁。
再加上现在人类对于移动的多媒体，比如视频、语音、在线手游、手机直播等等的高度需求，也是对当下的移动网络有着非常大的挑战以及不一般的压力。
3GPP从04年开始了长期演变进化的计划，而LTE系统的出现也是顺应了当下移动通信的技术发展趋势，是革命性的，很大程度提升了网络的性能。
LTE其实是基于陆地的无线接入网络所改进的一个项目。
为了让LTE这一系统有高速率的数据传输、低时间延迟的传输以及低复杂度的系统等等要求，LTE特地把在通用的移动通信的系统标准里长期使用到的无线网络的控制器取消，从而采用了单层结构（由eNodeB所构成），来形成一个全新的LTE的系统结构，有效降低了用户面进行传输时候的延时。
所谓的频率，本质上反应的是一种长期的全局的趋势，所以任何一个单一的频率，一定对应于一个在时空中大范围存在的信号。
反过来，任何只在很少一块时空的局部里存在的信号，都存在很多种不同的长期发展的可能性，从而无法精确推断其频率。
有谁帮忙解释一下 H-FDD 是怎么回事？TDD是时分双工，同一信道（同一频率）分开不同时隙双向轮流传输，不是真正的实时全双工。
FDD是异频实时全双工，占用两个不同信道（两者间隔对称）（即上下行频率间隔对称）（上下行频率中间有保护频段间隔分离）半频分双工好像H-FDD就是半双工FDD那就是单工通信了H应该是half吧如果采用时分方式，速率最多也就是FDD的一半对讲机应该可以看做是H-FDD CDMA用正交的扩频码区分用户。
FDD与TDD工作原理频分双工(FDD)和时分双工(TDD)是两种不同的双工方式。
FDD是在分离的两个对称频率信道上进行接收和发送，用保护频段来分离接收和发送信道。
FDD必须采用成对的频率，依靠频率来区分上下行链路，其单方向的资源在时间上是连续的。
FDD在支持对称业务时，能充分利用上下行的频谱，但在支持非对称业务时，频谱利用率将大大降低。
TDD用时间来分离接收和发送信道。
在TDD方式的移动通信系统中，接收和发送使用同一频率载波的不同时隙作为信道的承载，其单方向的资源在时间上是不连续的，时间资源在两个方向上进行了分配。
某个时间段由基站发送信号给移动台，另外的时间由移动台发送信号给基站，基站和移动台之间必须协同一致才能顺利工作。
TDD双工方式的工作特点使TDD具有如下优势：能够灵活配置频率，使用FDD 系统不易使用的零散频段;可以通过调整上下行时隙转换点，提高下行时隙比例，很好地支持非对称业务;具有上下行信道一致性，基站的接收和发送可以共用部分射频单元，降低了设备成本;接收上下行数据时，不需要收发隔离器，只需一个开关即可，降低了设备的复杂度;具有上下行信道互惠性，能够更好地采用传输预处理技术，如预RAKE技术、联合传输技术、智能天线技术等，能有效地降低移动终端的处理复杂性。

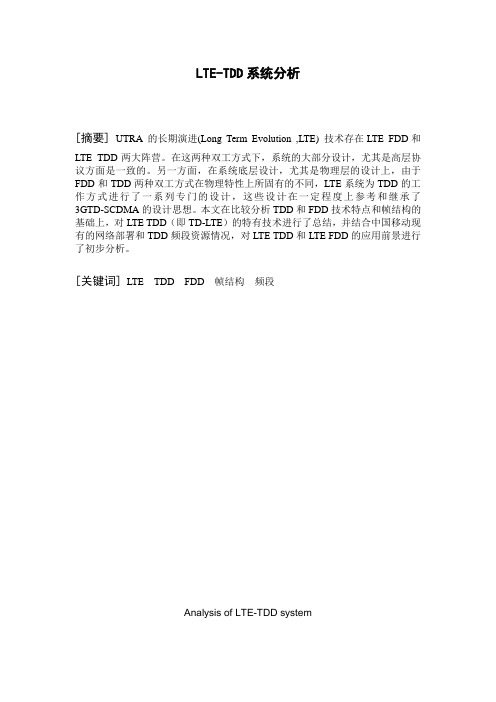

LTE-TDD系统分析[摘要] UTRA 的长期演进(Long Term Evolution ,LTE) 技术存在LTE FDD和LTE TDD两大阵营。
在这两种双工方式下，系统的大部分设计，尤其是高层协议方面是一致的。
另一方面，在系统底层设计，尤其是物理层的设计上，由于FDD和TDD两种双工方式在物理特性上所固有的不同，LTE系统为TDD的工作方式进行了一系列专门的设计，这些设计在一定程度上参考和继承了3GTD-SCDMA的设计思想。
本文在比较分析TDD和FDD技术特点和帧结构的基础上，对LTE TDD（即TD-LTE）的特有技术进行了总结，并结合中国移动现有的网络部署和TDD频段资源情况，对LTE TDD和LTE FDD的应用前景进行了初步分析。
[关键词]LTE TDD FDD 帧结构频段Analysis of LTE-TDD systemSignal and Information Processing 2010 shen aiguo S100102046 Abstract:UTRA long term evolution (Long Term Evolution, LTE) technologies LTE FDD and LTE TDD there are two camps. In both duplex mode, most of the system design, especially high-level agreements are the same. On the other hand, the bottom in the system design, especially the design of physical layer, due to both FDD and TDD duplex mode inherent in the physical properties of the different, LTE TDD system works as a series of specially designed The design of reference and to some extent inherited 3GTD-SCDMA's design. In this paper, comparative analysis of TDD and FDD frame structure and technical characteristics on the basis of LTE TDD (ie TD-LTE) summarized the unique technology, combined with the existing network of China Mobile to deploy and TDD frequency band resources, on the LTE TDD LTE FDD and the prospect of applying a preliminary analysis.Key words: LTE TDD FDD Frame structure frequence band引言移动通信的高速发展，以及移动网络和互联网的加速发展融合，使得移动网络宽带化的需求日益迫切。

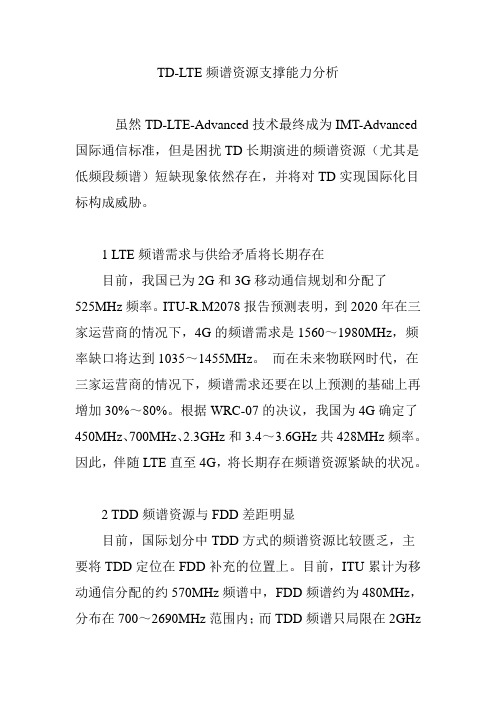

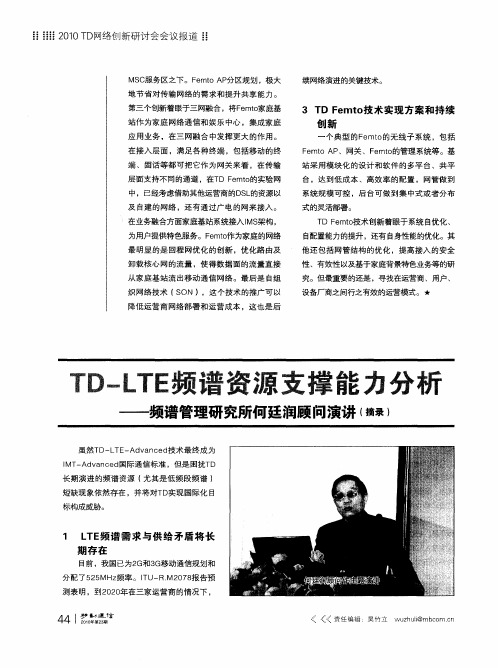

TD-LTE频谱资源支撑能力分析虽然TD-LTE-Advanced技术最终成为IMT-Advanced 国际通信标准，但是困扰TD长期演进的频谱资源（尤其是低频段频谱）短缺现象依然存在，并将对TD实现国际化目标构成威胁。
