卓艺J15高清接收机评测(一)

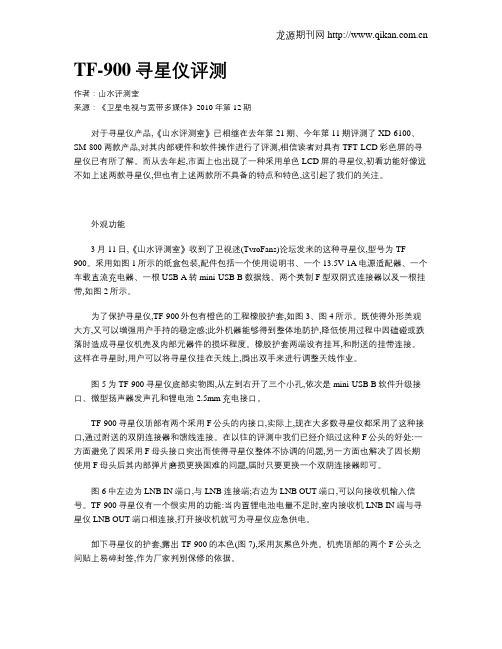

TF-900寻星仪评测作者：山水评测室来源：《卫星电视与宽带多媒体》2010年第12期对于寻星仪产品,《山水评测室》已相继在去年第21期、今年第11期评测了XD-6100、SM-800两款产品,对其内部硬件和软件操作进行了评测,相信读者对具有TFT-LCD彩色屏的寻星仪已有所了解。

而从去年起,市面上也出现了一种采用单色LCD屏的寻星仪,初看功能好像远不如上述两款寻星仪,但也有上述两款所不具备的特点和特色,这引起了我们的关注。

外观功能3月11日,《山水评测室》收到了卫视迷(TvroFans)论坛发来的这种寻星仪,型号为TF-900。

采用如图1所示的纸盒包装,配件包括一个使用说明书、一个13.5V 1A电源适配器、一个车载直流充电器、一根USB A转mini-USB B数据线、两个英制F型双阴式连接器以及一根挂带,如图2所示。

为了保护寻星仪,TF-900外包有橙色的工程橡胶护套,如图3、图4所示。

既使得外形美观大方,又可以增强用户手持的稳定感;此外机器能够得到整体地防护,降低使用过程中因磕碰或跌落时造成寻星仪机壳及内部元器件的损坏程度。

橡胶护套两端设有挂耳,和附送的挂带连接。

这样在寻星时,用户可以将寻星仪挂在天线上,腾出双手来进行调整天线作业。

图5为TF-900寻星仪底部实物图,从左到右开了三个小孔,依次是mini-USB B软件升级接口、微型扬声器发声孔和锂电池2.5mm充电接口。

TF-900寻星仪顶部有两个采用F公头的内接口,实际上,现在大多数寻星仪都采用了这种接口,通过附送的双阴连接器和馈线连接。

在以往的评测中我们已经介绍过这种F公头的好处:一方面避免了因采用F母头接口突出而使得寻星仪整体不协调的问题,另一方面也解决了因长期使用F母头后其内部弹片磨损更换困难的问题,届时只要更换一个双阴连接器即可。

图6中左边为LNB IN端口,与LNB连接端;右边为LNB OUT端口,可以向接收机输入信号。

TF-900寻星仪有一个很实用的功能:当内置锂电池电量不足时,室内接收机LNB IN端与寻星仪LNB OUT端口相连接,打开接收机就可为寻星仪应急供电。

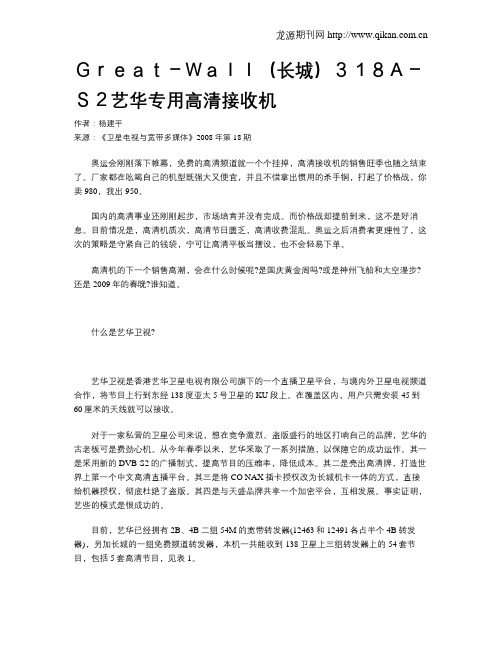

Ｇｒｅａｔ－Ｗａｌｌ（长城）３１８Ａ－Ｓ２艺华专用高清接收机作者：杨建平来源：《卫星电视与宽带多媒体》2008年第18期奥运会刚刚落下帷幕，免费的高清频道就一个个挂掉，高清接收机的销售旺季也随之结束了。

厂家都在吆喝自己的机型既强大又便宜，并且不惜拿出惯用的杀手锏，打起了价格战，你卖980，我出950。

国内的高清事业还刚刚起步，市场培育并没有完成。

而价格战却提前到来，这不是好消息。

目前情况是，高清机质次，高清节日匮乏，高清收费混乱。

奥运之后消费者更理性了，这次的策略是守紧自己的钱袋，宁可让高清平板当摆设，也不会轻易下单。

高清机的下一个销售高潮，会在什么时候呢?是国庆黄金周吗?或是神州飞船和太空漫步?还是2009年的春晚?谁知道。

什么是艺华卫视?艺华卫视是香港艺华卫星电视有限公司旗下的一个直播卫星平台，与境内外卫星电视频道合作，将节目上行到东经138度亚太5号卫星的KU段上。

在覆盖区内，用户只需安装45到60厘米的天线就可以接收。

对于一家私营的卫星公司来说，想在竞争激烈、盗版盛行的地区打响自己的品牌，艺华的古老板可是费劲心机。

从今年春季以来，艺华采取了一系列措施，以保障它的成功运作。

其一是采用新的DVB-S2的广播制式，提高节目的压缩率，降低成本。

其二是亮出高清牌，打造世界上第一个中文高清直播平台。

其三是将CO NAX插卡授权改为长城机卡一体的方式，直接给机器授权，彻底杜绝了盗版。

其四是与天盛品牌共享一个加密平台，互相发展。

事实证明，艺些的模式是很成功的。

目前，艺华已经拥有2B、4B二组54M的宽带转发器(12463和12491各占半个4B转发器)，另加长城的一组免费频道转发器，本机一共能收到138卫星上三组转发器上的54套节目，包括5套高清节目，见表1。

在上述54套频道中，有5个是高清频道(表2)。

其中高清翡翠台还在测试阶段，目前的转播设备也不完善，常常发生图像或伴音不流畅的现象。

艺华是否能够取得高清翡翠台的最终授权。

【火腿测评】将ICOM旗下SDR电台705和宽频接收机8600对比有点不公平，但有亮点！今天，我们在SWL论坛上看到作者Giuseppe Fisoni将ICOM最新便携式SDR电台705和旗下专业宽频接收机8600进行了广播电台信号的接收对比测评，对于这两台机型的对比似乎有点不太公平，当然，也是从另一个角度对网红705电台的一次考验，今天和电台小叔BG5WKP一起来看测评以及作者最后的测评评价。

将Icom IC-R8600与IC-705进行对比文：Giuseppe FisoniGiuseppe Fisoni在几周前伸出援手，指出与Icom IC-R8600宽带接收器相比，他对Icom IC-705的接收器性能印象深刻。

考虑这更多的是定性比较，仅是带有一些简短注释的S仪表读数。

我的总体印象是IC-705是一款出色的软件定义无线电接收器。

在大多数情况下，它可以很好地挑战IC-R8600，甚至在某些情况下甚至可以表现更好。

我在下面提供了一些注意事项，欢迎您与读者分享。

有一阵子，我手里也有两台IC-705，所以我甚至要用705测试“另一台”（没有重大区别，但做起来还是很有趣的）。

关于我对比测评的几点说明：1. 所有测试均使用带有Un-un的50英尺长的线形天线（房屋到树木）完成。

2. IC-R8600使用ICOM交流适配器操作（有缺点），而IC-705使用电池供电。

但是，我只尝试比较本底噪声可比且8600没有任何RFI射频干扰的电台。

3. 我尽力将每台无线电设备的RF增益标准化，但这变得有些困难。

我不确定它们的规模是否相同（例如，两个无线电设备的80％RF增益意味着相同吗？）。

另外，我很快注意到，提高8600的RF增益只会增加S仪表读数和瀑布频谱上的明显本底噪声，但实际上并没有使可听信号或可听噪声变强。

从50％到RF增益，尤其如此。

与此相反，705的RF增益按您期望的那样工作，打开的次数越多，信号（和噪声）的增益就越高，跨0-100％均匀。

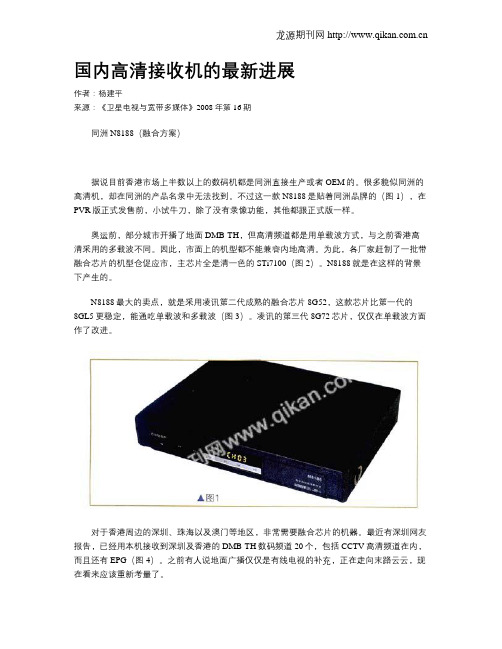

国内高清接收机的最新进展作者：杨建平来源：《卫星电视与宽带多媒体》2008年第16期同洲N8188（融合方案）据说目前香港市场上半数以上的数码机都是同洲直接生产或者OEM的。

很多貌似同洲的高清机，却在同洲的产品名录中无法找到。

不过这一款N8188是贴着同洲品牌的（图1），在PVR版正式发售前，小试牛刀，除了没有录像功能，其他都跟正式版一样。

奥运前，部分城市开播了地面DMB-TH，但高清频道都是用单载波方式，与之前香港高清采用的多载波不同。

因此，市面上的机型都不能兼容内地高清。

为此，各厂家赶制了一批带融合芯片的机型仓促应市，主芯片全是清一色的STi7100（图2）。

N8188就是在这样的背景下产生的。

N8188最大的卖点，就是采用凌讯第二代成熟的融合芯片8G52，这款芯片比第一代的8GL5更稳定，能通吃单载波和多载波（图3）。

凌讯的第三代8G72芯片，仅仅在单载波方面作了改进。

对于香港周边的深圳、珠海以及澳门等地区，非常需要融合芯片的机器。

最近有深圳网友报告，已经用本机接收到深圳及香港的DMB-TH数码频道20个，包括CCTV高清频道在内，而且还有EPG（图4）。

之前有人说地面广播仅仅是有线电视的补充，正在走向末路云云，现在看来应该重新考量了。

自从今年6月末以来，香港又陆续启用了青山、金山、九龙坑山等发射站（图5），其中586、602两组频点都是相同的。

可以这样理解，香港DMB-TH的单频多载波，就是采用“单”一的频率，用“多”个发射站协同广播。

这种多点覆盖的技术，很适合香港多山地区，以最小的频率资源，最小的发射功率，实现最大面积的覆盖。

在相临两个发射站的接缝地带，也能使数码信号互相叠加，取得出其不意的效果。

但是，这种技术无法保证在香港覆盖区以外地方的可靠接收。

实际发现，6月末以后，原来珠海澳门收慈云山效果很好的地方，却收不到586、602这两组信号了。

原因很简单，单频多载波在覆盖区以外，数码信号不是叠加而是抵消。

CDMA测试参考书目录第1章概述 (4)第2章基础知识简介 (5)2.1 呼叫接入过程 (5)2.1.1 呼叫发起的定义 (5)2.1.2 系统接入状态定时 (6)2.1.3 呼叫发起过程概述 (6)2.2 切换流程 (7)2.2.1 切换过程 (7)2.2.2 切换的类型 (8)2.2.3 切换过程信令 (8)2.3 呼叫信令流程 (9)2.3.1 主叫呼叫流程 (9)2.3.2 被叫呼叫流程 (10)2.4 CDMA掉话机制 (10)2.4.1 移动台的掉话机制 (10)2.4.2 基站掉话机制 (11)2.5 Rake接收机 (11)第3章测试硬件连接注意事项 (12)3.1 测试硬件组成部分 (12)3.1.1 测试业务 (12)3.1.2 测试硬件及经验说明 (12)3.2 三星手机工程模式设置 (13)3.2.1 Markov呼叫 (13)3.3 手机的数据业务设置 (14)3.3.1 Modem安装 (14)3.3.2 建立新连接 (14)第4章Panorama测试和分析软件的使用 (14)4.1 软件安装和说明书 (14)4.1.1 建立工程 (14)4.1.2 基站导入 (15)4.1.3 设备配置 (15)4.1.4 开始路测 (16)4.1.5 主要窗口介绍 (16)4.1.6 数据回放 (19)4.1.7 数据统计 (19)4.2 经验总结 (20)4.2.1 设备连接 (20)4.2.2 网络指标的一些评估经验 (21)第5章测试指标解释 (21)5.1 分析指标内容 (21)5.2 测试指标定义 (22)5.3 测试数据出图和统计表 (22)第6章异常事件分析及建议 (23)6.1 掉话率高 (24)6.1.1 问题现象 (24)6.1.2 问题分析 (24)6.1.3 掉话分析建议 (25)6.2 切换失败 (25)6.2.1 问题现象： (25)6.2.2 问题分析： (25)6.2.3 解决建议： (26)6.3 呼叫失败率高 (26)6.3.1 问题表现现象 (26)6.3.2 问题分析： (26)6.3.3 解决建议 (27)6.4 语音质量差（FFER/RFER） (28)6.4.1 FFER问题表现现象 (28)6.4.2前向链路高FER问题分析 (28)6.4.3解决建议： (29)6.4.4反向链路高FER原因分析 (29)6.4.5问题表现现象 (29)6.4.6问题原因分析 (29)6.4.7 优化建议 (30)6.5 呼叫建立时延过长 (30)6.5.1 表现现象 (30)6.5.2 问题分析 (30)6.5.3 优化建议 (31)6.6 导频污染 (31)6.6.1 问题现象 (31)6.6.2 问题分析 (31)6.6.3 解决建议 (32)6.7 软切换比例高 (32)6.7.1 问题现象 (32)6.7.2 问题分析 (32)6.7.3 解决建议 (33)第1章概述编写本指导书的目的：(1) 本书主要针对中国电信最新《CDMA网络DT测试评估报告模板》中数据分析内容部分的需要而编制，结合此书中所列的其他参考书，基本可以完成测试数据的分析和评估报告的撰写。

解析卓异ＺＹ－５５１８ＡＧ中星九号专用接收机作者：郑秀峰来源：《卫星电视与宽带多媒体》2009年第15期定点于92.2。

E的中国首颗直播卫星投入使用以后,其专用接收机的价格也一降再降,笔者适时邮购了一台中九专用接收机。

拿到货打开包裹后,精美的包装盒呈现在眼前(图1),在包装盒上面标注着接收机品牌型号和简要说明,还有入网认证、生产许可证、IS09001:2000认证编号等,包装盒内有接收机、遥控器、音视频线、说明书等。

该接收机型号为卓异ZY-5518A G,图2为该机外形图。

说实话,笔者对该机的第一印象并不好,首先该机外壳采用粉色塑壳,笔者不喜欢这种颜色,这可能是看习惯了黑色、灰白主流色调机壳的缘故吧。

其次,该机前面板上按键大的大,小的小,也不是很顺眼,心里不免有些嘀咕,莫非这就是传说中的山寨机?匆忙联机后,查系统设置中的版本信息,显示有制造商、硬件、型号标识和序列号及上次升级时间等相关信息。

笔者按照包装盒上提供的福州卓异电子有限公司网址进入网站,经查讯公司公布的中九机确有ZY-5518A G这一型号,且外观与所购机相同,只是机壳颜色不同,公司网站称近期在市场上发现多种机型被不法商家完全假冒仿制,可见接收机是否真伪确实不好说。

但转念一想,邮购时都没有考虑正版机和山寨机这一问题,现在货已到手,再考虑这个问题显然已没有什么实际意义。

于是放下心,开始仔细审视这台接收机。

卓异ZY-5518A G外形尺寸长宽高分别为25cm、15cm 、3cm,前面板左侧是交流电源开关、红外线遥控接收窗口和频道显示窗口,面板中间是很大的圆形确认OK键和菜单、频道-、频道+、音量-、音量+五个常用功能键,面板右侧上方标注接收机型号为ZY-5518A G。

图3是该机的后面板图,左侧有F键作为中频信号输入端,一组AV输出插口和S端子输出插口,用于软件升级的RS232接口为一排五根插针。

图4为卓异ZY-5518A G的内部构造图,布局与数字机相同,由主板、电源板、显示控制板组成,显示控制板安装于前面板背后。

国产Cv500多系统卫星接收机试用记作者：曾学权来源：《卫星电视与宽带多媒体》2010年第08期在和朋友聊起多系统卫星网络共享机器时,笔者才知道艾帮新出的CV500这款卫星数字机顶盒是国内第一个纯国产芯片方案的多系统(可以网络共享)接收机。

其方案采用国产廉价的6102芯片为主,其操作软件系艾帮公司自己研发,据称为防止抄版特别增加了1个自有独立算法的加密硬件。

然而这款CV500多系统网络共享卫星接收机也是目前唯一一款曾经可以通过网络共享方式收看HKC 香港有线卫视节目的接收机。

虽然目前已经遭反制,但其机器本身兼容CCcam和支持无卡CA等功能也颇为先进,可圈可点。

Cv500正面外观上使用了银色面板,机壳借鉴了DM的整体设计小巧而精致,同时将电源也整合到机器内部。

前脸上有1个读卡器插槽但该机的待机按键却没有使用。

在机器后背设计输出接口有1组色差、1组AV音视频输出、1个F输入端子,1个网络插座、1个232串口、1个220v电源开关和插座。

见图Cv500开机的Logo画面是幅风景画,有一种返璞归真的感觉。

按动手中的遥控器菜单键。

Cv500会出现设置界面,而按动遥控器的左右上下键则可以对设置进行转换和浏览进行下一步操作。

而OK键和4色功能键则可以进行修改选项的确认和具体的操作确认。

进入安装界面下的天线搜索设置,常用几颗卫星已经预置在程序中,只需要按动遥控器对高频头以及切换器的端口进行修改。

对于笔者手中新的视贝牌4切换器兼容性良好,而老式切换器可能会出现切换后信号质量慢慢增加的现象。

8切一暂时没有测试,但此机有相应的功能选项。

Cv500 的搜索方式有多种选择,可以进入卫星的频率表内选择单个转发器搜索,也可以单星搜索,这个功能是由红色功能键启动的,屏幕上有相应提示。

在卫星列表下可以增加和修改以及删除不需要的转发器。

而该机还具有盲扫功能,在卫星设置好后按下信息键INFO就会出现盲扫画面,以百分比形式扫完该卫星节目并且提示你保存节目。

卓艺J15高清接收机评测（二）作者：山水评测室来源：《卫星电视与宽带多媒体》2013年第19期采用海思Hi3716M方案多用于有线电视高清机顶盒和网络高清播放器上，如同洲N9201、九州DVC-7058CM、长虹DVB-C8000BG、创维HC2600、海信DB808HC、数源SH176-M、华为DC3550、汤姆逊DC17123i、佳彩D669、九联HDC-2100X等，此外还有电信机顶盒，如烧友们熟知的华为EC2108。

目前，内置安卓操作系统的网络高清播放机也逐渐流行起来，采用海思Hi3716M方案的有开博尔K610i安卓版、海美迪Q2、Q4、HD600A安卓版等。

而采用该方案的，能够结合卫星接收和网络播放的高清机还比较少见，国内JOYBOX团队于2013年4月推出的卓艺J15就是这种卫星、网络二合一高清接收机，它是2012年底推出的卓艺37s（J10）机器的二代版本。

使用和建议—卫星篇1.频道搜索J15机器主菜单有【卫星频道】、【网络配置】、【用户选项】、【系统设置】和【USB】五大项目，从【系统设置】→【信息】可以查看到软件版本，我们这款机器为2013年5月22日推出的V2.00.21版本（图32）。

（1）卫星配置使用时，首先需要进入【卫星频道】项目里【卫星安装】里（图33），对所需要接收的卫星进行配置。

在图34界面左边卫星栏选择要寻找的卫星，然后到右边设置该卫星的本振频率、切换开关端口等参数。

J15机器的卫星切换开关很简单，也非常人性化。

例如，我们接收中星6B卫星位于八切一开关的第四个端口下，只要在【DiSEqC1.1】项目上选择“LNB4”即可。

《山水评测室》建议请将“LNB4”更改为“端口4”，其它更改依此类推，以避免误导客户。

（2）寻星卫星配置完成后，按EXIT键返回左边卫星栏，再按PLAY键可展开该卫星的转发器栏，选一组信号最强的转发器，再按OK键，移动天线，当右边出现绿色的“√”代表信号锁定，如图35所示，然后微调天线到使得界面中显示的信号质量数值最大，表示天线已调整到最佳位置。

玩转Dm500接收机之详尽介绍如果说现在卫视圈中还有可发烧、把玩的东西，至少还有两大主题很有意义：一是数字高清卫星电视，另一个是卫星电视共享，前者由于受卫星节目源及接收机成本的限制，尚不可能在短时间内大面积普及，而卫星电视共享则遍地开花，只要网络存在，只要能接收到卫星电视，就会有它生存的市场。

而在这一领域中，现在最火热的莫过于玩DREAM BOX DM500-S数字机了。

其实DREAM BOXDM500-S早已有之，由于价格居高不下，则很少有人问津，只是作为极少数发烧友手中的玩物。

梦幻多媒体电视公司，是DREAMBOX（梦幻盒子）系列机器的制造商，我们常见的型号有DM7000S、7025S、8000S等，其实同型号间它们只是一个系列化产品，后缀-S为卫星数字电视所用，-C用有线数字电视，而-T则是地面数字电视专用机。

DM500S在硬件上可以看作是DM7000S的简化版本，减少了后面板的输入输出接口数量，去掉了CI模块部分、前面板的显示部分，将电源外置，省去了机内硬盘接口，所有这些都使得dm500S的体积大大缩小，但在功能上却一点也没有含糊，操作上更加人性化，功能更加强大。

DM-500S数字机体积上是非常小巧的，外观尺寸仅为195㎜×130㎜×40㎜，如此小巧的体积，为何功能如此强大，受到众多卫视发烧友的追棒，以至成为现在最热门的机器呢？我们不妨先看一下官司方网站给出的此机简介：本机采用250MHz IBN PowerPC处理器（350Mips）、Linux操作系统，拥有1个读卡器，MPEG2硬解压、DVB-S、V.24/RS232接口、100Mbit双向以太网接口、2LED指示、无限多的电视/广播频道列表、频道转换时间小于1秒、全自动服务扫描、EPG（电子节目指南）、支持DisEqc、多语言菜单、数字码流输出的SPDI/F接口（AC-3/DTS）、1个受软件控制的Scart区插输出。

[万难F3多用途高清接收机(十)]F3五代接收机交响乐大都以绚丽辉煌的乐句做结尾。

但扬扬万言的F3十大评介,用了前后一年时间写完之后,却以“万难”这个标题压台。

个中的原因,只有我们心里明白。

做高清机很难,做多功能的高清机更难,做万能的多功能高清机――难上加难!本文撰写的过程,也是F3不断进步的过程。

从无到有,从平庸到出色,F3是按照一早设计的路线图,一步步升级完成的。

直到今天我才可以说:F3是真正值得自豪的国产高清机。

它应验了一句铭言:没有最好,只有更好。

感谢各位,一路陪伴、支持、鼓励我,并且很有耐心地读完我这十万字。

我们一起体验了F3惊心动魄的成长历程,最终结果怎样,其实已经不重要了。

(纪念F3面世一周年)整机规格现在的电影流行玩“前传”。

这篇文章写了一年之后,才刚刚谈到F3的整机规格。

这过去的一年,是F3试销的一年,也是不断改良完善的一年。

我一直无法编写F3的用户操作说明书,因为刚写好,新功能又出来了,永远无法定稿印刷。

好在F3的玩家大都是发烧友,自己下载电子版说明书,去“高清总动员论坛”爬文和交流,也已滚瓜烂熟了。

而今F3既然定型,就应该总结归纳一下。

表21可见,F3的主芯片是STi7101,它是意法半导体上一代芯片7100的升级版,主频266MHz。

DRAM是两片128M,一共256M,可以贮存1000个频道,并让H.264解压时具有足够的缓存空间。

本机的FLASH只有16M,对于一个LINUX系统来说,比较紧张,这是因为当初加密的FLASH芯片很难搞到。

PCB板上预留着32M的地址线,以便今后扩展。

F3预置了三种中文字库的编码,包括大陆简体、香港繁体及台湾繁体,并能自动判别,这占用了很大一部分FLASH容量。

到了春节前,差不多满了。

为了给第三方软件腾出较多的空间,3月份的升级,采纳了天才的kennylam网友提供的方案。

对原有软件进一步优化,并把以前6M大小的用户软件,采用压缩格式安装,这样共省出2.5M空间(表22)。
