详解卫星天线安装手册

详解卫星天线安装手册

详解卫星天线安装手册（图解）
一.准备工作
安装工具：活动扳手、一字、十字螺丝刀、电工刀、罗盘、寻星仪、防水胶布、钳子、电锤、220V电源插线板、英制冷压头（F头）、75-5馈线，另单独准备一根2米左右短线，以便安装时调星。

F头的做法
:
另一种F头
二.组装天线
1 天线组件及SF-3000E寻星仪
2 锅面依箭头方向朝上
3 小箭头和锅面箭头相一致
4 支架上的两个箭头和锅面的箭头一致
5 将组件与锅面组装起来，并将后帽装上
6 安装高频头
(高频头频率范围：输入频率12.25-12.75GHz 本振频率：11.25/11.3GHz)
用黑色卡件将高频固定
7 找到固定天线的位置（天线的正前方不要有遮挡)
8 将组装好的部分固定到底座上
9 用防水胶布按照图中标示的地方缠绕；（高频头处是为了防水）
10 安装好的天线全图。

GPS天线安装示范

GPS天线安装示范

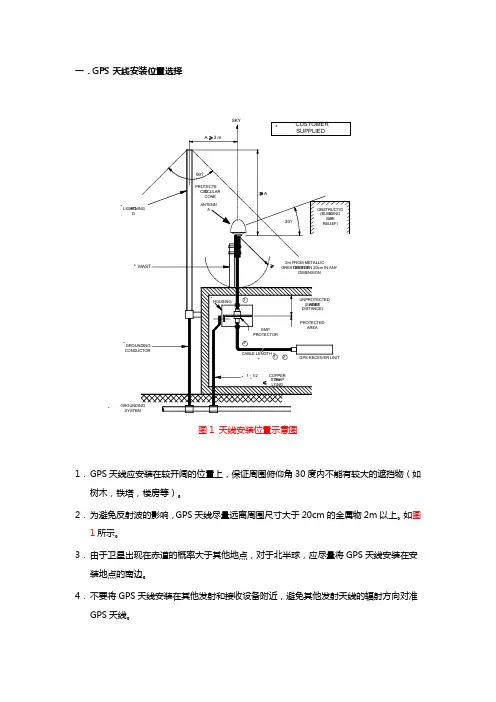

一．GPS天线安装位置选择*ROD***图1 天线安装位置示意图1．GPS天线应安装在较开阔的位置上，保证周围俯仰角30度内不能有较大的遮挡物（如树木，铁塔，楼房等）。

2．为避免反射波的影响，GPS天线尽量远离周围尺寸大于20cm的金属物2m以上。

如图1所示。

3．由于卫星出现在赤道的概率大于其他地点，对于北半球，应尽量将GPS天线安装在安装地点的南边。

4．不要将GPS天线安装在其他发射和接收设备附近，避免其他发射天线的辐射方向对准GPS天线。

5．两个或多个GPS天线安装时要保持2m以上的间距，建议将多个GPS天线安装在不同地点，防止同时受到干扰。

二．GPS天线馈线的选择和连接1.在满足位置的情况下，GPS天线馈线应尽量短，以降低线缆对信号的衰减。

2.表1给出几种场合下，GPS天线线缆长度的要求。

表1 线缆的选择3.为避免线缆晃动导致接头松动，应该用胶带将线缆与支撑管的下端固定，并将线缆固定于抱杆上，如图2所示。

线缆与抱杆的固定应该留有一定余量（可以取10cm或更长），以防止在冬季，线缆因温度降低而有限收缩。

图2 天线馈线安装示意4．馈线与天线连接处要做防水处理；5. GPS天线和馈线的安装和更换必须按照以下步骤进行。

天线的安装：a．将馈线的一端穿过支撑管，拧到GPS天线的N型头上，再把支撑管拧到GPS天线内，并拧紧；b．将支撑管固定于抱杆上；c．用胶带将线缆和支撑管下端固定；d．将线缆固定于抱杆上，线缆与抱杆的固定应该留有一定余量。

图3 天线安装示意图天线的更换：a．将支撑管从抱杆上取下；b．旋转支撑管，使其与天线分离（切勿旋转天线）；c．将馈线从天线N型接头取下，更换天线或制作接头。

三．GPS天线防雷与接地1．要保证GPS天线位于避雷针保护范围内，GPS天线不应是区域内的最高点，如图1。

2．GPS天线可以不安装避雷器，但GPS信号在基站入口出必须安装避雷器。

3．GPS天线馈线必须要做接地处理，馈线的接地点应尽量靠近天线。

卫星接收天线安装共44页文档

卫星接收天线安装共44页文档

卫星接收天线安装
41、实际上，我们想要的不是针对犯 罪的法 律，而 是针对 疯狂的 法律。 ——马 克·吐温 42、法律的力量应当跟随着公民，就 像影子 跟随着 身体一 样。— —贝卡 利亚 43、法律和制度必须跟上人类思想进 步。— —杰弗 逊 44、人类受制于法律，法律受制于情 理。— —托·的才能 ，而不 是为了 束缚他 的才能 。—— 罗伯斯 庇尔
46、我们若已接受最坏的，就再没有什么损失。——卡耐基 47、书到用时方恨少、事非经过不知难。——陆游 48、书籍把我们引入最美好的社会，使我们认识各个时代的伟大智者。——史美尔斯 49、熟读唐诗三百首，不会作诗也会吟。——孙洙 50、谁和我一样用功，谁就会和我一样成功。——莫扎特

GPS天线安装要求规范

GPS天线安装要求规范

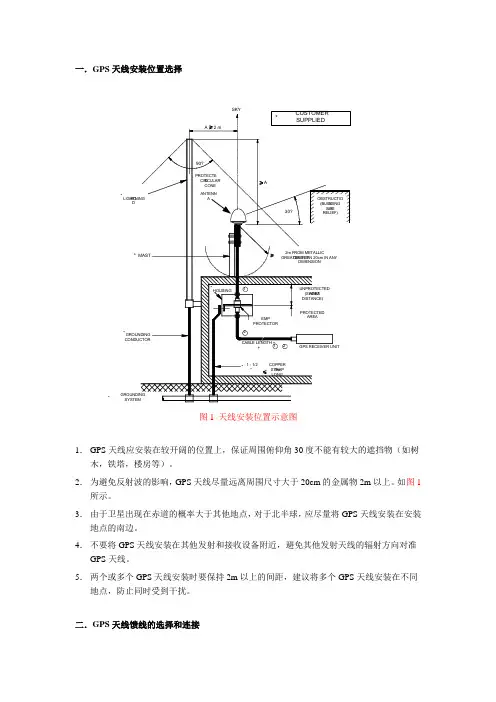

一．GPS天线安装位置选择*ROD***图1 天线安装位置示意图1．GPS天线应安装在较开阔的位置上，保证周围俯仰角30度不能有较大的遮挡物（如树木，铁塔，楼房等）。

2．为避免反射波的影响，GPS天线尽量远离周围尺寸大于20cm的金属物2m以上。

如图1所示。

3．由于卫星出现在赤道的概率大于其他地点，对于北半球，应尽量将GPS天线安装在安装地点的南边。

4．不要将GPS天线安装在其他发射和接收设备附近，避免其他发射天线的辐射方向对准GPS天线。

5．两个或多个GPS天线安装时要保持2m以上的间距，建议将多个GPS天线安装在不同地点，防止同时受到干扰。

二．GPS天线馈线的选择和连接1.在满足位置的情况下，GPS天线馈线应尽量短，以降低线缆对信号的衰减。

2.表1给出几种场合下，GPS天线线缆长度的要求。

表1 线缆的选择3.为避免线缆晃动导致接头松动，应该用胶带将线缆与支撑管的下端固定，并将线缆固定于抱杆上，如图2所示。

线缆与抱杆的固定应该留有一定余量（可以取10cm或更长），以防止在冬季，线缆因温度降低而有限收缩。

图2 天线馈线安装示意4．馈线与天线连接处要做防水处理；5. GPS天线和馈线的安装和更换必须按照以下步骤进行。

天线的安装：a．将馈线的一端穿过支撑管，拧到GPS天线的N型头上，再把支撑管拧到GPS天线，并拧紧；b．将支撑管固定于抱杆上；c．用胶带将线缆和支撑管下端固定；d．将线缆固定于抱杆上，线缆与抱杆的固定应该留有一定余量。

图3 天线安装示意图天线的更换：a．将支撑管从抱杆上取下；b．旋转支撑管，使其与天线分离（切勿旋转天线）；c．将馈线从天线N型接头取下，更换天线或制作接头。

三．GPS天线防雷与接地1．要保证GPS天线位于避雷针保护围，GPS天线不应是区域的最高点，如图1。

2．GPS天线可以不安装避雷器，但GPS信号在基站入口出必须安装避雷器。

3．GPS天线馈线必须要做接地处理，馈线的接地点应尽量靠近天线。

卫星安装图解

卫星安装图解

中星6b转星参数,亚洲3S转中星6B卫星安装图解作者：佚名发布时间：2007-09-26 09:35:53来源：器材:多功能坡度测量仪指南针或者罗盘(远离金属水泥)材料:科海数字接收机90科海馈源一体化高频头(LNBF)20天锅套件50:馈源盘抛物面卫星天线1.2 m~1.5m 馈源撑杆3根天线支架分体天锅70传输电缆75欧国际一根长的调星时用一根短的就近接卫星接收机.事先安装好F头20米长电缆线,用于接收机供电后测量信号质量.遥控器绝缘胶布扎线头中星6B参数"中星6B（东经115.5度）天津117:10E39:10N 中星6号25.0 43.98 南偏东12.25度9.47卫星名称卫星经度天线仰角天线方位角极化角本振频率需要设为5150MHz方位角:调试以正南基准方向(0),正值为向西,负值为向东.仰角:调试以地面为基准(0),天线向上的角度为仰角极化角:高频头极化角,以高频头顶部的0刻度线为基准,将0刻度线平等地面.顺时针转为正值,反时针转为负值. 转发器是卫星上用于接收地面发射来的信号，并对该信号进行放大，再以另一个频率向地面进行发射的设备。

一颗卫星可装有多个转发器。

鑫诺1号卫星有24 个C频段转发器，14个ku频段转发器。

下行频率是卫星向地面发射信号所使用的频率，不同的转发器所使用的下行频率不同，也就是说当我们收不同的节目内容时，所使用的下行频率不同。

在设置卫星接收机的参数时必须与下行频率一致，否则，就接收不到相应的教育内容。

因为一颗卫星上装有多个转发器，所以就有多个下行频率。

卫星节目的符号率，是指数据传输的速率，与信号的比特率及信道参数有关，单位为Mb/s。

目前市场上普遍使用的卫星电视数字解压机的符号率值在6～30Mb/s。

从卫星发展趋势看，卫星电视的符号率越来越高，当一个载波信号携带的节目数越多时，此值越大。

泸县东经度105.46北纬度28.96亚洲3S本地参数:卫星经度105.5 南偏东0.08 仰角56.22 极化角0.07中星6B本地参数:卫星经度115.5 朝南偏角-20.1 仰角54.4 极化角17.5 方位角159.9馈源盘与高频头焦距几乎为高频头插入馈源盘后在下边露出1cm左右.极化实际几乎是两个箭头同时向上的形式.整体天线仰角螺钉空度11CM左右.信号最强:福建东南台下行频率3706极化水平(H) 符号率4420 信号质量90 锁定后即可自动搜索出所有节目.按信息键观察显示屏信号质量:P030 表示30DB基本可以正常下节目.也可以在任何条件下看锁定指示灯是否点亮.信号强度指示不能代表是否对准了卫星,但是可以代表是否正确接驳高频头,如果信号强度低于30%代表传输电缆等硬件有故障,信号强度10%以下通常是电缆与高频头没有接好.海信一族类型接收机,遥控器长一些那种,与短遥控不兼容,要自动搜索节目需要先长按信息键恢复出厂设置后不断电的情况下在节目设置里才能出现自动搜索选项.venus ven-2288海克威类型接收机,按菜单键后选择恢复出厂设置,输入密码:1270 ,恢复后才能在节目设置的子菜单出现自动搜索选项.有的接收机外壳为英文商标,判断接收机品牌可以从开机LOGO中看到中文品牌未预置中星6B卫星节目的接收机转星关键技术:方法一,将未预置节目接收机送到别人或者维修部接中星6B天锅,删除原有所有卫星及节目,自动搜索出中星6B之转发器,节目共59.搜索时选择免费方式,不要选择免费+加密的原因是避免占空位置.方法二,如果是专业人员可以自带已预置好节目的接收机到欲调整的天锅处,调整好方位角使之信号最强,仰角与极化角通常不用调整,最后接上原接收机,删除原有所有卫星及节目,自动搜索出中星6B之转发器,节目共59.搜索时选择免费方式,不要选择免费+加密的原因是避免占空位置.非专业人士可以在附近借已成功转星的接收机.方法三,(推荐)利用原机上的经度134的亚太1A-C(亚太VI)上的CCTV1 2 7 10找出中星6B:很简单的，利用原机亚6上的CCTV--1、2、7、10、11、12、音乐，这几个台来调中星6B，原来收3S的就锅向东转10度左右，仰角抬高1、2度，高频头顺时针转10度左右。

一建【通信】16、GPS卫星天馈系统安装图解

一建【通信】16、GPS卫星天馈系统安装图解

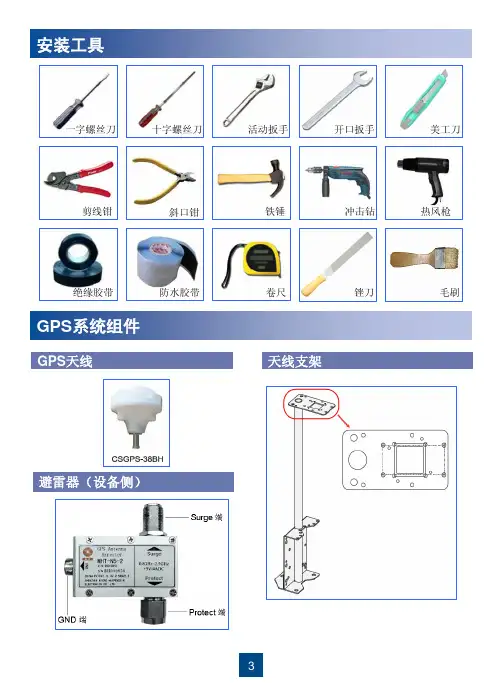

安装工具一字螺丝刀十字螺丝刀活动扳手斜口钳卷尺剪线钳美工刀热风枪冲击钻绝缘胶带防水胶带铁锤开口扳手锉刀毛刷GPS系统组件GPS 天线天线支架避雷器（设备侧）a安装天线支架GPS 系统组件b安装膨胀螺栓在墙面上安装在抱杆上安装在水泥地面上安装a安装天线支架1安装天线支架避雷器（天线侧）GND 端Protect 端Surge 端天线侧不带避雷器安装时将GPS 避雷器的“Protect ”端连接至天线侧。

3安装GPS 天线天线侧不带避雷器•GPS 天线应在避雷针45度下倾角保护范围内。

•如果在多雷区域，GPS 天线应安装在避雷针顶点下倾30度范围内。

2裁剪馈线、制作室外馈线接头可根据馈线上的长度标识确定裁剪位置。

在馈线的一端制作N公型接头•根据测量的天线至基站主设备的路径长度，用剪线钳裁剪馈线。

•常见馈线规格有1/2超柔馈线，RG-8U 馈线。

缠绕防水胶带缠绕绝缘胶带绑扎线扣密封室外接头（有GPS 避雷器）防水胶带绝缘胶带线扣GPS 天线GPS 天线馈线馈线4典型安装场景•在所有馈线弯曲的地方，馈线弯曲半径要大于馈线直径的20倍。

•在典型场景1中，馈线顺着楼房墙面的走线梯布放，同时用馈线夹固定，每隔1.5m ～2.0m 用馈线夹固定。

•室内部分安装GPS 避雷器，避雷器安装保护地线。

•在现场条件允许的情况下，请采用“典型安装场景1（非上塔）”。

•设备侧GPS 避雷器安装在馈窗内侧附近的走线架上，距馈窗口1m 范围之内；GPS 避雷器的“GND ”端连接至室外地排，如果没有室外接地排，安装室外接地排，严禁连接至室外的走线架上。

•缠绕胶带时，先缠绕防水胶带，再缠绕绝缘胶带，最后在胶带的两端用线扣绑扎。

•在缠绕防水胶带时先均匀拉伸胶带，使其宽度为原宽度的1/2后再缠绕，须保证上一层胶带覆盖下一层的50%以上，每一层都要拉紧压实。

•缠绕胶带时，先从下往上缠绕，再从上往下缠绕，最后是从下往上缠绕，每种胶带缠绕三层。

卫星天线安装与调试

卫星天线安装与调试

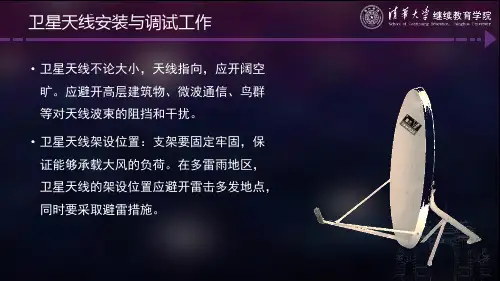

•卫星天线不论大小，天线指向，应开阔空旷。

应避开高层建筑物、微波通信、鸟群等对天线波束的阻挡和干扰。

•卫星天线架设位置：支架要固定牢固，保证能够承载大风的负荷。

在多雷雨地区，卫星天线的架设位置应避开雷击多发地点，同时要采取避雷措施。

•请按说明书指引安装•寻星时，不要把仰角和方位角的螺丝锁死。

调整完毕后，锁死。

•引线不能有90度弯。

其引线长度越短越好。

•完成后，尽量把螺丝涂满黄油，以免日后生锈。

仰角不能锁死方位角不能锁死•天线安装支架、底座要垂直，要水平。

请用水平仪测量。

•根据提供的寻星参数，用指南针确定方位角。

•根据提供的角度参数，用量角器，测量天线仰角。

没有参数请把所在位置东经北纬参数发到群里。

•寻星时，每小动一次要等待设备的反应时间5秒钟左右。

•寻星工具指南针、水平仪、量角器，他们在手机应用市场里都能找到。

水平仪就是要保证天线安装的地面应平整和水平。

不能有坡度。

量角器就是要保证天线的仰角测量准确。

事后，可以试试测量天线的那个点，更准确。

请发到群里与大家分享。

水平仪指南针量角器指南针，就是要保证天线指向正确。

指向正确就会缩短寻星时间。

指南针要避开磁场的干扰。

•高频头：安装后，接线柱垂直朝下，根据参数，根据夹具上的刻度,逆时针或顺时针旋转到合适。

用手拧紧卡环。

能用点劲可转动即可。

等信号锁定后，在转动微调高频头。

直至，信号电平达到最高。

之后，用工具锁死卡环。

锁死后要对接线头作密封防水处理。

如果进水造成短路，就不好了。

潮湿的地区更应注意。

寻星重要参考信息强度：指高频头输入机器的信号电平值。

在寻星时，可以理解为：线的长短、卫星距离的远近。

质量：指信号中有效数据有多少。

在寻星时，也可以理解为：寻星质量的好坏。

数值越高越好。

低于20%会失去信号。

Eb/N0：指信号平均功率与加性噪声的平均功率之比。

数值越高越好。

为达到更稳定的收视效果，不要低于6db。

•快速寻星法量角法，通过测量天线锅体倾斜角度，得到正确仰角。

卫星天线安装图解

卫星天线安装图解

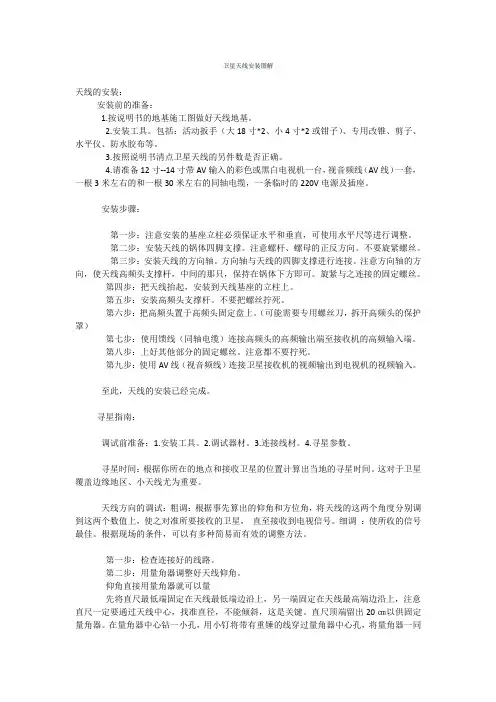

卫星天线安装图解天线的安装：安装前的准备：1.按说明书的地基施工图做好天线地基。

2.安装工具。

包括：活动扳手（大18寸*2、小4寸*2或钳子）、专用改锥、剪子、水平仪、防水胶布等。

3.按照说明书清点卫星天线的另件数是否正确。

4.请准备12寸--14寸带AV输入的彩色或黑白电视机一台，视音频线（AV线）一套，一根3米左右的和一根30米左右的同轴电缆，一条临时的220V电源及插座。

安装步骤：第一步：注意安装的基座立柱必须保证水平和垂直，可使用水平尺等进行调整。

第二步：安装天线的锅体四脚支撑。

注意螺杆、螺母的正反方向。

不要旋紧螺丝。

第三步：安装天线的方向轴。

方向轴与天线的四脚支撑进行连接。

注意方向轴的方向，使天线高频头支撑杆，中间的那只，保持在锅体下方即可。

旋紧与之连接的固定螺丝。

第四步：把天线抬起，安装到天线基座的立柱上。

第五步：安装高频头支撑杆。

不要把螺丝拧死。

第六步：把高频头置于高频头固定盘上。

（可能需要专用螺丝刀，拆开高频头的保护罩）第七步：使用馈线（同轴电缆）连接高频头的高频输出端至接收机的高频输入端。

第八步：上好其他部分的固定螺丝。

注意都不要拧死。

第九步：使用AV线（视音频线）连接卫星接收机的视频输出到电视机的视频输入。

至此，天线的安装已经完成。

寻星指南：调试前准备：1.安装工具。

2.调试器材。

3.连接线材。

4.寻星参数。

寻星时间：根据你所在的地点和接收卫星的位置计算出当地的寻星时间。

这对于卫星覆盖边缘地区、小天线尤为重要。

天线方向的调试：粗调：根据事先算出的仰角和方位角，将天线的这两个角度分别调到这两个数值上，使之对准所要接收的卫星，直至接收到电视信号。

细调：使所收的信号最佳。

根据现场的条件，可以有多种简易而有效的调整方法。

第一步：检查连接好的线路。

第二步：用量角器调整好天线仰角。

仰角直接用量角器就可以量先将直尺最低端固定在天线最低端边沿上，另一端固定在天线最高端边沿上，注意直尺一定要通过天线中心，找准直径，不能倾斜，这是关键。

卫星电视接收讲解

卫星电视接收讲解

卫星数据接收机的选型与主要性能指标
卫星接收天线安装和调试
天线的安装 一、 站址选择 卫星接收站在选址时,要考虑以下基本环境条件和安全保 障: 1)卫星天线指向应开阔,无遮挡; 2)查看附近有无微波站、差转台、雷达站、高压电线等， 应尽量避 开这些干扰源； 3）对装在山项、高楼顶的天线基础设施（处在风口区） 要满足10级大风能工作，12级大风不毁坏； 4）天线的安装位置应使到接收机插口的射频电缆尽量短, 一般在40m以内；若在平地上架设、要注意学生安全； 5）防雷，一定要安装好避雷针，避雷体的接地电阻应＜ 4Ω。
卫星数据接收机的工作原理
• 卫星数据接收机的关键技术有线电视卫星数据接收机的技术含量较高， 它集中体现了多媒体、计算机、数字压缩编码、解扰算法、加解密算法、 通信技术和网络技术发展水平。 • 其工作原理 ：
图2-2 卫星数据接收机工作原理示意图
数字卫星电视系统简介
• 数字卫星电视系统简介 数字卫星电视是近几年迅速发展起来的，利用地球同步卫星将 数字编码压缩的电视信号传输到用户端的一种广播电视形式。 主要有两种方式。一种是将数字电视信号传送到有线电视前端， 再由有线电视台转换成模拟电视传送到用户家中。这种形式已 经在世界各国普及应用多年。另一种方式是将数字电视信号直 接传送到用户家中即：Direct to Home（DTH）方式。美国Direct TV公司是第一个应用这一技术的卫星电视营运公司。与第一种 方式相比，DTH方式卫星发射功率大，可用较小的天线接收， 普通家庭即可使用。同时，可以直接提供对用户授权和加密管 理，开展数字电视，按次付费电视（PPV），高清晰度电视等类 型的先进电视服务，不受中间环节限制。此外DTH方式还可以 开展许多电视服务之外的其他数字信息服务，如INTERNET高速 下载，互动电视等。 DTH在国际上存在两大标准，欧洲的标准DVB-S和美国标准 DigiCipher。但DVB标准逐渐在全球广泛应用，后起的美国DTH 公司Dish Network也采用了DVB标准。

卫星天线安装图解

卫星天线安装图解

卫星天线安装图解天线的安装：安装前的准备：1.按说明书的地基施工图做好天线地基。

2.安装工具。

包括：活动扳手（大18寸*2、小4寸*2或钳子）、专用改锥、剪子、水平仪、防水胶布等。

3.按照说明书清点卫星天线的另件数是否正确。

4.请准备12寸--14寸带AV输入的彩色或黑白电视机一台，视音频线（AV线）一套，一根3米左右的和一根30米左右的同轴电缆，一条临时的220V电源及插座。

安装步骤：第一步：注意安装的基座立柱必须保证水平和垂直，可使用水平尺等进行调整。

第二步：安装天线的锅体四脚支撑。

注意螺杆、螺母的正反方向。

不要旋紧螺丝。

第三步：安装天线的方向轴。

方向轴与天线的四脚支撑进行连接。

注意方向轴的方向，使天线高频头支撑杆，中间的那只，保持在锅体下方即可。

旋紧与之连接的固定螺丝。

第四步：把天线抬起，安装到天线基座的立柱上。

第五步：安装高频头支撑杆。

不要把螺丝拧死。

第六步：把高频头置于高频头固定盘上。

（可能需要专用螺丝刀，拆开高频头的保护罩）第七步：使用馈线（同轴电缆）连接高频头的高频输出端至接收机的高频输入端。

第八步：上好其他部分的固定螺丝。

注意都不要拧死。

第九步：使用AV线（视音频线）连接卫星接收机的视频输出到电视机的视频输入。

至此，天线的安装已经完成。

寻星指南：调试前准备：1.安装工具。

2.调试器材。

3.连接线材。

4.寻星参数。

寻星时间：根据你所在的地点和接收卫星的位置计算出当地的寻星时间。

这对于卫星覆盖边缘地区、小天线尤为重要。

天线方向的调试：粗调：根据事先算出的仰角和方位角，将天线的这两个角度分别调到这两个数值上，使之对准所要接收的卫星，直至接收到电视信号。

细调：使所收的信号最佳。

根据现场的条件，可以有多种简易而有效的调整方法。

第一步：检查连接好的线路。

第二步：用量角器调整好天线仰角。

仰角直接用量角器就可以量先将直尺最低端固定在天线最低端边沿上，另一端固定在天线最高端边沿上，注意直尺一定要通过天线中心，找准直径，不能倾斜，这是关键。

卫星天线接头安装方法

卫星天线接头安装方法

卫星天线接头安装方法，普及一下！好不容易找到的。

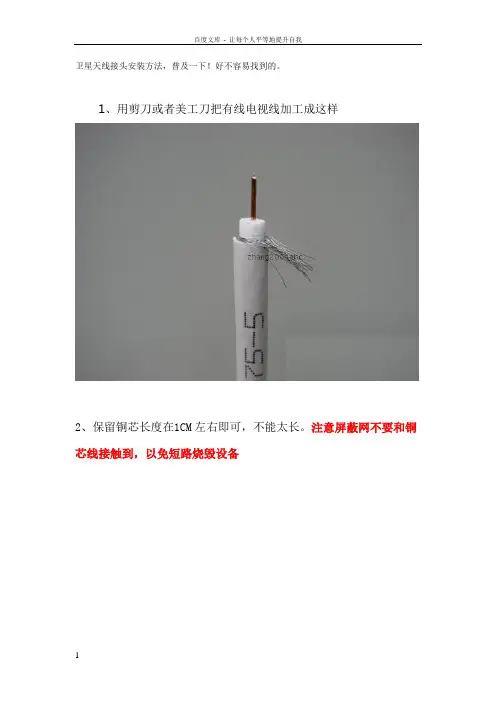

1、用剪刀或者美工刀把有线电视线加工成这样
2、保留铜芯长度在1CM左右即可，不能太长。

注意屏蔽网不要和铜芯线接触到，以免短路烧毁设备
3、套上F头，顺时针方向用力拧紧
4、拧到露出中间的铜芯为止，下图只是示例，实际制作中铜芯高出Ｆ头２毫米左右即可，如果接高频头，太长会很容易弄坏高频头！注意电视线内部的白色发泡塑料端面尽量与F头底部齐平
5、最后就可以连接接收机、高频头等设备了。

需要注意的是：请不要带电插F头，不然瞬间接触产生的火花很容易烧毁设备！。

卫星接收天线安装与调试2021精选PPT

卫星接收天线安装与调试2021精选PPT
18 0 tg 1tg s1 i n2磁偏 角
式中：φ1——卫星经度（东经） φ2——建站地经度（东经） θ——建站地纬度
2002 • 北京
接收天线方位角、仰角的计算
二、仰角的计算 从接收点仰望卫星的视线于水平线构成的夹角就是仰角。 即仰角为：
tg1 coscos0.1510
1coscos2
12620）、极化方式（垂直）和符号率（32553）
调试接收机 粗调天线 确定南方、 确定方位角和仰角 微调天线、高频头 接收机信号最强（＞60%）
2002 • 北京
高频头及高频头的作用
低噪声下变频器，也称为高频头，是由低噪声放大器与下变频
器集成的组件，用LNB表示。它的作用是：由于卫星电视接收 系统中天线接收到的卫星下行微波信号非常微弱，为保证信号 的质量，将接收到的卫星下行频率信号进行放大并变频。
4）用避雷针防雷时，避雷针的保护范围为：天线应置于避 雷针尖45°夹角保护伞内。 避雷针的接地应有独立走线系统，不允许接地线共用。
2002 • 北京
天线的安装
开箱，并对照装箱清单查点零部件 选择安装地址
要求：南方无障碍物、避开微波辐射和高压电、基础坚固
、到收视点距离尽量短（ ＜ 40M ）
基础施工 水泥预制板膨胀螺栓或钢架加重物 安装天线
顺序：底座与立柱、调节机构、反射面、馈源支架、高频头 拧紧除调节机构外的紧固件
安全事项 吊装、避雷（针尖45度范围内、接地电阻小于4欧姆） 安装高频头（无电状态）
2002 • 北京
天线的对星调试
连线 电视（音视频线）—接收机（同轴电缆） —高频头 打开接收机和电视机的电源 配置接收机参数
中国教育电视台：卫星节目的下行频率（

数字卫星接收机安装与调试图解教程ppt课件

数字卫星接收机安装与调试图解教程ppt课件

天线的防护与日常维护
• 天线安装完成以后，基本上可以正常接收并观看电视节目 。但我们要采取一些措施来保护天线设备损坏，天线的防护 与日常维护措施如下： 馈源高频头应该做些防水措施，虽然高频头本身使用了防 水胶，但经过使用几年，难免也会有水渗入，因此我们需要 为高频头加一层外部防水措施，常见的有用塑料袋包住馈源 高频头，如果胶袋破了，日后可以维护。 需要增加防雷措施：如果所在地区经常有雷雨天气，为了 避免雷电损坏馈源高频头和接收机，因此我们应该在此附件 增加防雷措施，常见的有在附件高于天线的地方增加一个金 属接入大地，如果有专业的避雷针那就更好。
• 中星9号位于东经92.2度，其技术参数为：
转发器： 4x45MHz+18x36MHz 工作频率：发射为17.3~17.8GHz，接收为11.7~12.2GHz EIRP（峰值）：49.2~57.5dBw G/T（全国波束）：全国大部 ≥ 0.0 dB/K，东部地区 ≥ 5.0
dB/K，（区域波束）： 波束覆盖区 ≥ 5 dB/K 信标频率 ：12199（左旋），11701（右旋）
天线对星调试工作
• 中星9号卫星调星的基本条件： 1. 知道中星9号卫星所在地区的方位角和仰角的参数。 2. 天线已安装固定好，所朝向的方位符合中星9号卫星的 要求。 3. 监视设备（接收机和电视机或场强仪）就放在现场，方 便随时查看信号是否调准。 4. 需要提供电源供电给接收机和电视机及其它用电设备工 作。
的固定螺丝。
根据各地区信号场强不同，所采用的接收天线口径最低标准：
直播卫星天线安装步骤
选址与方位判 断
测量天线支柱 固定孔位
钻孔并安装膨 胀螺钉
组装接收天线
信号调 试
安装高频头
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1、方位角的调整
天线安装好以后，将高频头有标牌的一面水平朝上，然后利用指南针找到正南方向，并在天线的立柱上做好正南的标记。同时应了解要找的卫星方位角是正南的偏东或偏西多少度。然后找一皮尺测量立柱的周长为多少厘米，在用360度除以它，得到每厘米为多少度。然后再用方位角去除以每厘米对应的度数，也就是得到了需要转动多少厘米。即可将天线转动到附近位置。
再接再厉，看看方位角有没有规律，发现卫星度或接收本地经度方位角越小，方位角以本地经度为基准和两边呈对称递增序列。卫星经度小于本地经度，方位南偏西，大于则南偏东。例如亚洲3S调整到中星6B时，中星6B的经度（
2、xx的调整
经简单计算与实践得出结论，xx应为：
将计算出的仰角减去20度的值（因为采用的不同天线误差在19度～22度之间）。然后将指南针放置，细调仰角使指针为计算出的差值（误差在正负1度之间），这一点是天线调试成败的关键。
下面我们简单介绍一种方法——量角器、垂线法：
用一个尺寸较大一点的量角器，稍作加工，即可制成一个方便实用的简易仰角测试器，不需作任何计算，仰角可直接随时读出（如图三所示），在量角器的圆心处小心地钻一小孔，将一根细线固定在此，在细线的另一端系一小重物，仰角测试器就做好了。使用时如前述几种方法一样，将其直边垂直地靠在圆盘平面上，并使量角器刻有0°的一端朝下。此时一边转动天线的仰角一边可以读出仰角值来。
117.3°E）由亚洲3S调整到中星6B（
115.5°E）比xx3S（
105.5°E）的卫星经度更接近本地经度（
117.3°E）所以就可以确定中星6B的仰角略高于亚洲3S的。
再找一下极化角的关系，卫星经度越来越近本地经度，极化角越小。卫星的极化角为负值，大于则为正值。例如从亚洲3S调整到中星6B时，中星6B更接近本地经度，所以根据上述规律中星6B极化角要相对小些，又因中星6B卫星经度小于本地经度，故其极化角为负值。
但是笔者在几个卫星电视技术交流论坛上看到许多网友询问怎样将天线从现在接收的卫星调整到新使用的两颗卫星上，像“亚3S卫星转收中星6B天线方位往东还是往西移动？仰角调高还是调低极化角怎么调整？”这类问题问的很多。毕竟很多卫星天线用户平时并未亲自调试过，购买时由销售商调整好了。而面对现在接收的卫星上的信号即将停止传送的局面，不知从何下手了。
笔者所在位于xx（
117.3°E）。
76.5°E（xx2R）~
115.5°E（中星6B）的仰角都是逐渐变大的；从125°E（鑫诺3号）~146°E（马布海1号）的仰角是逐渐变小的，而它们的分水岭就是
117.3°E（本地经度）。通过寻星软件输入其他地区经度计算出来的仰角也有同样规律，即卫星仰角以本地经度为基准星对称序列向高低经度卫星依次递减，卫星经度越接近本地经度，仰角越大。通过这个规律我们就可以确定从现有卫星调整到另一颗卫星时仰角是升是降了，即使不知道现有卫星的仰角度数，只知道它的卫星经度就可以确定升降，例如在泰安（
3、极化角的调整
天线指向调整前，高频头馈源波导口极化角P预置方向应大致正确，待收到信号后再进行细调，一般只需根据经度差（经度差=卫星所在经度-接收点经度）正负，即可大致判断极化角正负，经度差为正时极化角也为正，经度差为负时极化角也为负，经度差绝对值越大极化角也越大。
根据资料可以知道极化角的参数。现将高频头上有一横线的标记对准天线支架上的0刻度线，人站在天线口的前面，当极化角大于零度时，高频头顺时针转动；当极化角小于零度时，高频头逆时针转动。
xx
天线的安装：
安装前的准备：
1.按说明书的地基xx做好天线地基。
2.安装工具。包括：
活动扳手（大18寸*
2、小4寸*2或钳子）、专用改锥、剪子、水平仪、防水胶布等。
3.按照说明书清点卫星天线的另件数是否正确。
4.请准备12寸--14寸带AV输入的彩色或黑白电视机一台，视音频线（AV线）一套，一根3米左右的和一根30米左右的同轴电缆，一条临时的220V电源及插座。
进行方向调试。天线方向的调试，具体地说就是根据事先算出的仰角和方位角，将天线的这两个角度分别调到这两个数值上，使之对准所要接收的卫星，接收到电视信号，这就是粗调。
然后进行细调，使所收的信号最佳。粗调是基础，如何判断天线的仰角和方位角已调到事先所算出的角度上呢？根据现场的条件和个人的不同条情况，可以有多种简易而有效的方法。
当接收水平极化信号时，馈源波导口窄边应平行于地面，根据经度差正负及其绝对值大小预置极化角P，待收到信号后再进行微调。当接收垂直极化信号时馈源波导口宽边应平行于地面，根据经度差正负及其绝对值大小预置极化角P。Ku波段通常采用馈源一体化高频头，为便于区别有的馈源一体化高频头在其端面有“Up”标志（英文“向上”），标有“Up”端面向上即为“水平极化”，旋转90°即为“垂直极化”。
高频头的安装较为简单，将高频头的输入波导口与馈源或极化器输出波导口对齐，中间加密封橡胶垫圈，并用螺钉固紧。高频头的输出端与中频电缆线的播送相接拧紧，并敷上防水粘胶或橡皮防水套，加钢制防水保护管套效果更理想。
数字卫星电视接收时应用数码专用高频头（有的在高频头铭牌上注明“Digital”），由于不可避免的频偏和漂移，为使接收机工作在最佳状态应对高频头输出中频频率进行微调。
要考虑使户外单元与户内单元的距离尽可能短．以减少因传输线过长而造成的信号损耗。传输线的选择应考虑采用性能较好的同轴电缆，最好采用75Ω—5（30米）或75Ω—7（40米）的物理发泡电缆，电缆接头处要做好防水处理。
（转）卫星电视节目的接收，无论是现在使用的C波段，还是Ku波段，接收天线的主要形式都是抛物面天线。对于卫星天线的调试，它包括天线的方向（仰角和方位角）、馈源的位置、极化取向和极化倾斜角调整等数项内容（可根据相关材料查到所需信息）。调试天线一般在天线安装场地进行，首先要设置好卫星接收机接收电视信号的数据参数，连接好卫星接收天线上的LNB和卫星接收机、电视监视器的电缆，然后按照下面的步骤开始调整天线。
至此，天线的安装已经完成。
xx指南：
调试前准备：
1.安装工具。
2.调试器材。
3.连接线材。
4.xx参数。
xx时间：
根据你所在的地点和接收卫星的位置计算出当地的寻星时间。这对于卫星覆盖边缘地区、小天线尤为重要。
天线方向的调试：
粗调：
根据事先算出的仰角和方位角，将天线的这两个角度分别调到这两个数值上，使之对准所要接收的卫星，直至接收到电视信号。细调：
较大的天线一般都采用分瓣包装运输，故在安装时，应将各部分重新组装起来。天线组装后，型面的误差、主面与副面之间的相对位置、馈源与副面的相对位置，均应用专用工具进行校验，保证误差在允许的范围内。校验完毕，应固紧螺栓。
天线馈源安装是否合理，对天线的增益影响极大。对于前馈天线，应合馈源的相位中心与抛物面焦点重合；对于后馈天线，应将馈源固定于抛物面顶部锥体的安装孔上，并调整副反射面的距离，使抛物面能聚焦于馈源相位中心上。天线的极化器安装于馈源之后。对于线极化（水平极化和垂直极化），应使馈源输出口的矩形波导窄边与极化方向平行；对于圆极化波（如历旋圆极化波），应使矩形导波口的两窄边垂直线与移相器内的螺钉或介质片所在平面相交成45°角的位置。
Ⅱ、天线方向的调整
确定正南方向。先由当地磁偏角年变值和参考年值（查表获得），计算当地当时的磁偏角（磁偏角=参考年值+年变值＊年差），然后再用罗盘（或指南针）确定地磁南极方向，最后用计算的磁偏角，修正地磁南极，得到正南方向（正南=地磁南极+磁偏角）。另外，因为天线座架的实际指向一般都对着正南方向，帮可直接以天线座架的指向作参考，进行天线调整。
安装步骤：
第一步：
注意安装的基座立柱必须保证水平和垂直，可使用水平尺等进行调整。
第二步：
安装天线的锅体四脚支撑。注意螺杆、螺母的正反方向。不要旋紧螺丝。
第三步：
安装天线的方向轴。方向轴与天线的四脚支撑进行连接。注意方向轴的方向，使天线高频头支撑杆，中间的那只，保持在锅体下方即可。旋紧与之连接的固定螺丝。
天线仰角通俗些就像你抬头看东西时脑袋仰多高的角度！简单的可用学生用的半圆量角器在90度中心位置钻一小孔！穿上一根细线！下面绑一个小重物！一个简单的测角器就有了！用时把平面贴于天线底部的固定圆盘测天线仰角就很真观了！方位角就是卫星天线对着那个方像！卫星在南方那你的天线就对着南方！这就是天线的方位角！方位角也很好确定的！先用指南针找到正南！然后在地上按正南向北的画一直线！再东向西的画一直线！把天线底坐放于十字架中心！再顺着南北方在底座绑一根线！按照你要的卫星方位来转动底坐！那样就能很轻松的找取卫星了！虽然看起来很复杂！但是事半功倍的！好过没目标的乱找！花了一天时间你也不一定找到信号！只有准备工夫作足了！不用半个小时就能基本锁定卫星了！剩下的就是极化角了！极化角就是高频头转动角度！一般不是很大的！只要一点点！就有很大的变化！
先让它接收卫星上的模拟信号，并降低或升高频率（1?）MHz使噪声点最小、图像最佳，再转回进行数字台接收。避免使用劣质高频头，这是数字卫星接收质量的保证。
(转)随着
2007年8月1日我国由数个卫星传送的广播电视信号集中到鑫诺3号（125°E）和中星6B（
115.5°E）两颗广播电视卫星上以后，期待已久的烧友们纷纷在第一时间调整卫星天线顺利接收到了两颗新卫星上精彩的国内广播电视信号。
第三步：
把电视机和接收机的电源打开，且把接收机置于搜台状态。
第四步：
水平方向慢慢转动天线且从电视上看到卫星信号电平或信噪比的变化。直至号锁定。
第五步：
找到信号后，微调高频头极化角，直至达到最佳
第六步：
微调xx，使电平达到最高。
第七步：
重复5和6步使之xx。
第八步：
锁紧所有活动点。线的接点要有防水胶布裹好。
第四步：
把天线抬起，安装到天线基座的xxxx。
第五步：
安装高频头支撑杆。不要把螺丝拧死。
第六步：
