实验四：标度变换(工程量变换)

实验四：标度变换(工程量变换)

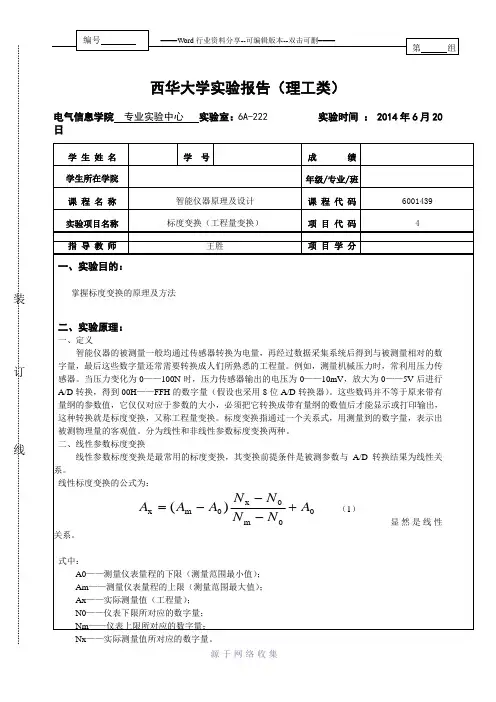

西华大学实验报告（理工类）电气信息学院 专业实验中心 实验室：6A-222 实验时间 ： 2014年6月20日Nx ——实际测量值所对应的数字量。

式(1)为线性标度变换的通用公式，其中A 0，A m ，N 0，N m 对某一个具体的被测参数与输入通道来说都是常数，不同的参数有着不同的值。

为使程序设计简单，一般把一次测量仪表的下限A 0所对应的A/D 转换值置为0，即N 0=0。

这样式(1)可写成：（2）在多数测量系统中，仪表下限值A0=0，对应的N0=0，则式 （2）可进一步简化为：（3）式（1）、式（2）、式（3）即为在不同情况下的线性刻度仪表测量参数的标度变换公式。

例1：某加热炉温度测量仪表的量程为200 ~ 800℃，在某一时刻计算机系统采样并经数字滤波后的数字量为CDH ，求此时的温度值是多少？(设该仪表的量程是线性的)。

解：根据式(2)已知，A 0 = 200℃, A m = 800℃，N x = CDH = (205)D ，N m = FFH = (255)D 。

所以此时的温度为例2：某压力测量系统中, 压力测量仪表的量程为400～1200Pa,采用8位A/D,设某采样周期计算机中经采样及数字滤波后的数字量为ABH,求此时的压力值。

解：A0=400Pa, A ｍ＝1200Pa,Nx=ABH=171， Nm=FF=255D ，N0=0 则：三、非线性参数标度变换实际上许多智能仪器所使用的传感器是非线性的，则上面的三个线性变换式均不适用。

此时，一般先进行非线性校正，然后再进行标度变换。

但是，如果能将非线性关系表示为以被测量为因变量、传感器输出信号为自变量的解析式时，则一般可直接利用该解析式来进行标度变换。

通过具体实例介绍。

例如，在差压法测流量中，流量与压差之间的关系为（4）式中：Q —— 流体流量；∆P ——节流装置前后的差压；mx0m x )A N N A A A +-(=200255205)200+-(800== 682℃mx0m x )A N NA A A +-(=m xm x N N A A =936Pa400255171400)-(1200 )(00=+⨯=+-=A N N A A A mxm x PK Q ∆=K —— 刻度系数，与流体的性质及节流装置的尺寸有关。

智能仪器第四章2课件.

智能仪器第四章2课件.

二、非线性参数的标度变换许多智能仪器所使用的传感器是非线性的。

此时，一般先进行非线性校正，然后再进行标度变换。

实例：利用节流装置测量流量时，流量与节流装置两边的差压之间有以下关系思考题与习题 1..与硬件滤波器相比，采用数字滤波器有何优点？ 2．常用的数字滤波算法有哪些？说明各种滤波算法的特点和使用场合。

3．各种常用的滤波算法能组合使用吗？若能，请举例说明；若不能，请说明理由。

4．设检测信号是幅度较小的直流电压，经过适当放大和A/D转换，由于50Hz工频干扰使测量数据呈现周期性波动。

设采样周期Ts=1ms，采用算术平均滤波算法，是否能够消除工频干扰？平均点数N如何选择？．采用51系列单片机实现4题，请画出算法流程图，编写汇编程序，加以详细注释。

6．在4题中又增加了脉冲干扰，设计复合滤波算法，画出算法流程图，编写汇编程序，加以详细注释。

7．中值数绝对偏差决策滤波器与中值滤波器有哪些特点？画算法流程图。

8．什么是系统误差？有哪几种类型？简要说明系统误差与随机误差根本区别。

．产生零位误差的原因有哪些？产生增益误差的原因有哪些？简述校正方法。

10．基准电压Vr的精度和稳定性是否影响零位误差、增益误差的校正效果？11.系统非线性误差校正的思路与方法。

12．通过测量获得一组反映被测值的离散数据，建立起一个反应被测量值变化的近似数学模型。

有哪些常用的建模方法？ 13．什么是代数插值法？简述线性插值和抛物线插值是如何进行的。

14．什么是线性拟合法？如何利用最小二乘法来实现多项式拟合。

15．试建立标准数据校正表，采用查表内插方法实现系统误差校正，画出流程图，设计程序。

16．举例说明什么是标度变换？。

智能仪器》复习要点

智能仪器》复习要点

第5章 测量算法与系统优化设计
系统误差及处理方法： (2)偏移和增益误差的自动校准 基本思想：开机后或每隔一定时间自动测量仪器内 部的基准参数（如数字电压表中的基准电压或地电 位）、计算误差模型，获得并存贮误差因子。正式 测量时，根据测量结果和误差因子，计算校准方程， 得到较准确的测量结果。 实现方法： 数字电压表输入单元的自动校准 校准存贮器方式
第4章
人机接口技术
7289接口芯片： 控制指令分为三大类： 不带数据的纯指令--6条（单字节） 带有数据的指令 读键盘数据指令 (1)带有数据的指令（双字节） ①按方式0译码 ②按方式1译码 ③不译码：对位控制，对段控制 (2)读键盘数据指令 双字节： 第一字节输入； 第二字节输出当前按键的键值。
8279接口芯片 FIFO RAM：8个单元，存放被按键信息 键扫描方式的格式 格式 传感器方式的格式 显示RAM： 16个单元，用来存放显示字符的段码，段码输 入有左边输入和右边输入两种方式。最多可接16 位七段LED显示器。

第4章
人机接口技术
7289接口芯片： 可连接64键的矩阵键盘、驱动8个共阴极数 码管。当检测到有效按键时，会产生中断请求 信号。 含译码电路，可直接接受BCD码或16进制 码，有两种译码方式。 具有SPI串行总线的键盘\显示器接口芯片 7289 的结构、引脚信号、控制命令及其用法。
第1章 绪论
智能积分式数字电压表的工作原理及特点。 虚拟仪器系统的基本构架是：高性价比的通 用计算机，模块化的通用硬件设备，功能强 大的专业测试软件系统。 智能仪器的监控程序及其结构。 智能仪器设计的主要任务、研制的步骤及注 意事项。
第3章 预处理电路及数据采集
微机控制的数据采集和处理系统框图。 模拟信号预处理电路：传感器及其应用；模 拟信号放大电路。 D/A接口及产生各种信号波形的程序（带/不 带锁存器、运放；8位或多于8位的） 。 典型的例子：0832与80C51单片机的接口。

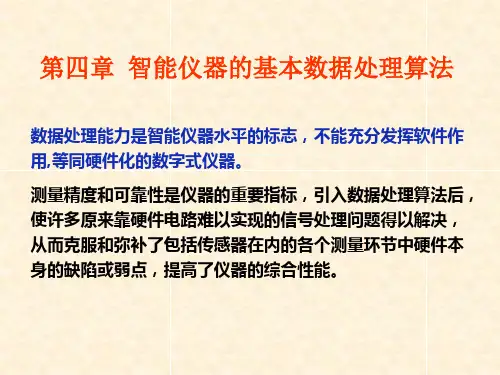

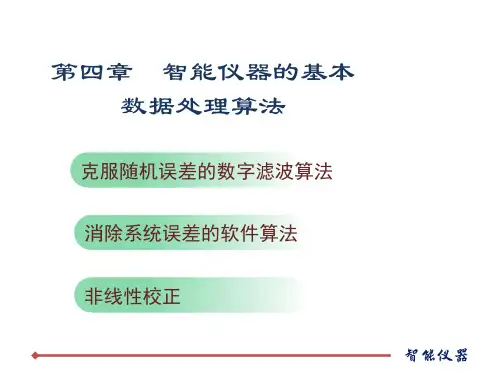

第四章 智能仪器的基本数据处理算法

第四章 智能仪器的基本数据处理算法

智能仪器
2 .代数插值法
代数插值：设有n + 1组离散点：(x0, y0)，(x1,y1)，„，(xn,
yn)，x∈[a，b]和未知函数f(x)，并f(x0)= y0, f(x1)= y1„ f(xn)= yn，要找一个函数g(xi),在x=xi(i=0, „n)处使g(xi)与 f(xi)相等。 g(x)称为f(x)插值函数，xi称为插值节点。 一般常选择g(x)为n次多项式,并记Pn(x)。
而去掉原来队首的一个数据，这样在队列中始终有N个“最 新”的数据。
智能仪器
1 N 1 Xn X n i N i 0
Xn
为第n次采样经滤波后的输出；
X n i 为未经滤波的第n－i次采样值；
N为滑动平均项数。
对周期性干扰有良好的抑制作用，平滑度高，灵敏度低， 但对偶然出现的脉冲性干扰的抑制作用差。 智能仪器
Vr，所测数据为Nr，存储No和Nr,输入接Vx，测得Nx。
智能仪器
Vx Vr N x N r
N x (Nx No)
Vr Vx N x N r
N r (Nr No)
Vr Vx Nr No (Nx No)
这种校正方法测得信号与放大器的漂移和增益变化无
关，降低了对电路器件的要求，达到与Vr等同的测量 精度，但增加了测量时间。 智能仪器
• (1).线性插值：
从一组数据（xi, yi）中选取两个有代表性的点（x0, y0）
和（x1, y1），然后根据插值原理，求出插值方程
x x0 x x1 P ( x) y0 y1 a1 x a0 1 x0 x1 x1 x0
y1 y0 a1 , a0 y0 a1 x0 x1 x0

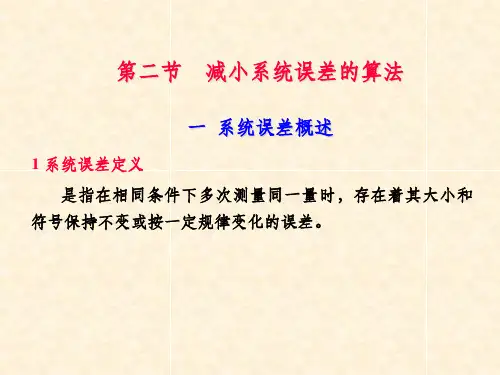

第四章：智能仪器的数据处理(2系统误差校正和标度变换)

第四章：智能仪器的数据处理(2系统误差校正和标度变换)

（2）不等距节点分段插值
对于曲率变化大的非线性特性，若采用等距节点的方 法进行插值，要使最大误差满足精度要求，分段数N就会变 得很大（因为一般取n≤2）。这将使多项式的系数组数相应 增加。此时更宜采且非等距节点分段插值法。即在线性好 的部分，节点间距离取大些，反之则取小些，从而使误差 达到均匀分布 。
?残差分析在任意两个校准点之间的校准曲线段可以近似地看成是一段直线段设这段直线的斜率为sdxdy注意校正时y是自变量x是函数值校准曲线的最大斜率为sm由图b可见可能引起的最大残余误差为xsmy其中yyn1yn若考虑取双向误差残余误差的绝对值可减小一半即为xsmy2设y为y的量程校准时取恒等间隔的n个校准点即yn1ynyyn于是得xsmy2n此外还应考虑到数据字长有限引起的误差假定字长为b位2进制数由此造成的误差将为数据字长的最低位的一半即这里x是x的量程于是实际总误差应为22121bxlsb122?bmxnysx校准表所占的存储空间为
如果能求出b0、b1的数值,即可由误差修正公式获得无误差的x 值,从而修正了系统误差。
误差修正公式中含有两个误差因子b0和b1,因而需要做两 次校正。假设建立的校正电路图所示,图中E为标准电池,
（1）零点校正：先令输入端短路,即S1闭合,此时有x=0,于 是得到输出为y0。
0=b1y0+b0
（2）增益校正：再令输入端接上标准电压,即S2闭合 (S1、S3断开),此时有x=E,于是得到输出为y1。同样可得方

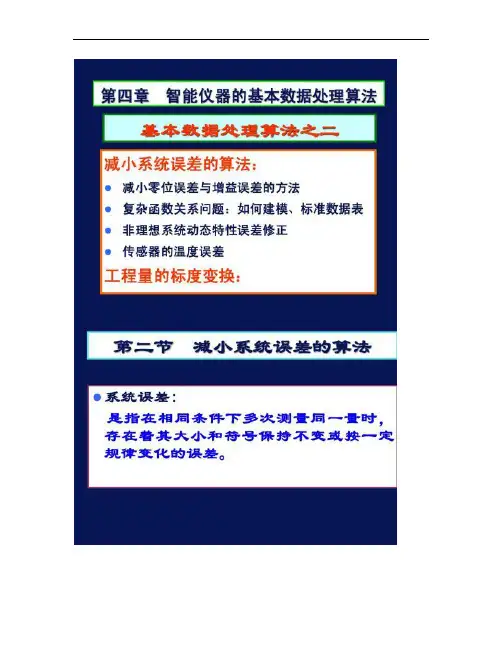

1 减小零位误差与增益误差的方法 2 复杂函数关系问题：如何建模、标准数据表
3 非理想系统动态特性误差修正 4 传感器的温度误差
1 仪器零位误差和增益误差的校正方法 由于传感器、测量电路、放大器等不可避免地存在温度漂移和 时间漂移，所以会给仪器引入零位误差和增益误差。

2024年职业技能：仪器仪表工技术及理论知识考试题库(附含答案)

2024年职业技能：仪器仪表工技术及理论知识考试题库(附含答案)
