整车声学包开发流程与控制-长城孙飞

整车声学包开发流程与控制-长城孙飞

ⅹ
开缝设计
● 开孔处隔热层与安装件
√
间隙值≤
设计空间
● 四周及天窗边缘部位保证 设计空间
● 面料设计厚度≥ ● 基板设计厚度≥
厚度
顶棚
吸声性能
● 顶板空腔添加吸音 棉设计
● 吸音棉克重、设计 面积满足性能要求
机舱盖隔热层
发动机罩隔热 层
轮罩内饰件
● 防溅垫及吸音材料 ● 轮罩隔热层
其他隔吸音部件
技术手段
控制文件
标杆车试验分析
总布置预防方案
标杆车仿真分析
声学包 开发
目标值制定分解
结构设计对标
数据库建设
标杆车试验分析
车内噪声测试 激励源噪声测试 整车声声传函测试
系统隔声量测试 整车密封性测试 整车气密性测试
材料隔声量测试 材料吸声系数测试 白车身气密性测试
标杆车仿真分析
SEA模型创建
模型有效性验证
b—Noise analysis
GT-power流体噪声仿真分析
GT-power — Hydro-noise simulation analysis
技术能力
整车NVH性能控制
截面分析 Section performance 白车身模态分析 BIW modal analysis 白车身静刚度 BIW static stiffness analysis 关键点动刚度 Attachment point dynamic stiffness
● 内隔热层应覆盖整个前围钣金
开缝设计
● 外隔热层覆盖通风盖板
● 开孔处隔热层与安装件
√
间隙值≤
材质
● 附件材料随形性好 ● 毯坯隔声性能需保证，表面

长城酷熊组合仪表

长城酷熊组合仪表
发动机校验
安全带未系指示灯信号
29/35
引脚编号
引脚功能
引脚编号
引脚功能
13
车门未关指示灯信号
14
停车制动指示灯信号
15
EBD 指示灯信号
17
机油压力报警指示灯信号
20
后雾灯指示信号
21
PGND 数字地
22
点火电压（13.5V）
23
电池电压 (12V)
24
AGND 模拟地
32
中控锁信号输出
33
诊断
34
车速信号输出
35
车速传感器信号
36
转速传感器信号
37
燃油传感器信号
38
温度传感器信号
39
照明信号（PWM信号）
40
Parklight指示灯
30/35
四. 组合仪表的功能描述
序号 1 2 3 4 5 6 7
指示灯名称 前雾灯指示灯 后雾灯指示灯 远光指示灯 左转向信号指示灯 右转向信号指示灯 门未关指示灯 充电指示灯
长城酷熊组合仪表
1/35
目录
一、组合仪表概述 二、组合仪表特点 三、组合仪表各针脚定义 四、组合仪表功能描述
2/35
一、组合仪表概述
酷熊组合仪表能够显示车速里程、发动机转速、 发动机水温、燃油指示。同时还能够显示安全气囊、 ABS、发动机故障报警；还能够指示诸如转向灯、远 光灯、雾灯、车门开启等指。为驾驶员提供车辆 的工作情况。
MCU 传感器信号
步进电机
11/35
3、仪表指示特点
车速表 转速表
水温指示
燃油指示
：水温低 ：水温高
12/35
➢车速表－里程传感器安装位置

红旗轿车电气元件位置与电路图

红旗轿车电气元件位置与电路图

图 5-2-20 车身线束图 1-右后尾灯 6 孔插头 2-右倒车灯 2 孔插头 3-牌照灯单孔插头 4-牌照灯搭铁片式插头 5-行李箱开关单孔插头 6-行李箱灯开关搭铁片式插头 7-左倒车灯 2 孔插头 8-雾灯 2 孔 插头 9-孔式搭铁接头 10-左后尾灯 6 孔插头 11-行李箱灯单孔插头 12-行李箱灯片式插 头 13-后风窗除霜供电线接头 14-油箱传感器 4 孔插头 15-高位制动灯 2 孔插头 16-中 央配电盒 6 孔插头 17-后行李箱盖线夹 18-左后翼子板线夹 19-线束盖板 20-支架 21接仪表板电线束的 10 孔插头 22-接发动机室线束的 5 孔插头 23-后行李箱盖护套
第五章 红旗轿车电气元器件位置与电气线路图
第一节 红旗轿车电气元器件位置图
红旗轿车电气元器件位置如图 5-1-1~图 5-1-5 所示。
图 5-1-1 传感器在车上的安装位置（配 CA488 型发动机） 1-CO 电位计 2-故障报警灯 3-主继电器 4-电控单元（ECU） 5-电动燃油泵 6-空气流 量传感器 7-空气温度传感器 8-节气门体 9-点火线圈及驱动器 10-电动燃油泵继电器 11-车速传感器 12-曲轴位置传感器 13-冷却液温度传感器 14-凸轮轴位置传感器 15爆震传感器 16-喷油器 17-燃油压力调节器 18-燃油导管
图 5-1-5 空调系统的元器件的位置图 1-加热器与风机总成 2-外循环风门 3-冷却器总成 6-压缩机总成 7-冷凝器总成 8-缓冲器 9-真空罐
4-排水管总成
5-气液分离器总成
第二节 红旗轿车电气线路图
一、红旗 CA7220E 型轿车全车电气线路图 红旗 CA7220E 型轿车全车电气线路图如图 5-2-1~图 5-2-7 所示，主要包括：电源、起 动及点火系统、空调系统、刮水洗涤系统、后风窗除霜系统、照明及信号系统、组合仪表及 警报信号系统、蜂鸣器及室内灯系统、收放机系统、中央门锁系统、电动窗系统及发动机燃 油喷射系统线路图。电气线路图中阿拉伯数字表示的电气元器件见表 5-2-1。

长城酷熊外饰件的拆卸方法

长城酷熊外饰件的拆卸方法
13/39
1.前风窗玻璃的拆卸
➢先将通风窗盖板和雨刷 总成等零部件拆下。
➢从内部左上角在车身与 玻璃之间插入钢丝将密 封胶割开，至玻璃与钣 金分离。
➢用吸盘将玻璃向车顶方 向推动，使卡扣从钣金 孔中脱出，小心将玻璃 取下。
14/39
此为钣金孔
注意：在拆卸的过程中 注意对前风窗定位块的 保护。同时为保护车身 漆面和内饰件，在使用 钢丝的过程中在仪表板 上部垫一块塑料板，保 护仪表板本体。
21/39
➢将后门玻璃脱离后门玻 璃升降器。
➢将后侧面车门玻璃拆下。 注意：在拆卸的过程中 注意玻璃不要掉落。
22/39
5.后侧窗玻璃的拆卸
➢用钢丝将密封胶割开，至玻璃与钣金分离。将玻璃定 位卡子从钣金中取出。安装时用打胶枪在玻璃边缘打 高8mm宽6mm的玻璃胶，之后将玻璃粘到钣金上。
23/39
15/39
2.后背门玻璃的拆卸
➢先将后雨刷刮臂总成拆 下。
➢ 从内部左上角在车身与 玻璃之间插入钢丝将密 封胶割开，至玻璃与钣 金分离。
➢注意后背门玻璃卡扣， 将玻璃卡扣脱离钣金孔， 小心将玻璃拆下。 注意：卡扣起安装定位 作用。
16/39
注意：在拆卸的过程 中注意对后风窗卡子 的保护。同时为保护 车身漆面和内饰件， 在使用钢丝的过程中 黏贴一圈保护性胶带。
37/39
➢用一字螺丝刀拆下8个黑色卡扣。 ➢分离7个白色卡扣并拆下门槛装饰板本体。
38/39
39/39
五. 发动机罩、后背门和顶盖装饰条的拆卸
1.发动机罩的拆卸
➢ 拆下固定发动机罩隔热层的8个卡扣，然后将发动机罩 隔热层拆下，将前风窗洗涤胶管拆下。
24/39
➢将固定发动机罩的铰 链螺栓拆下。注意拆 卸过程要有人协同， 防止失手砸坏前风挡 玻璃。 注意：发动机罩基本 参数，铰链定心螺栓 力矩为11.5N.m。

长城汽车核心配套供应商名单

长城汽车核心配套供应商名单

长城汽车核心配套供应商名单北京海纳川航盛汽车电子有限公司北京锐意泰克汽车电子有限公司北京经纬恒润科技有限公司北京市天佐工贸有限责任公司重庆红宇摩擦制品有限公司重庆长风基铨机械有限公司重庆海通机械制造集团重庆光大产业有限公司重庆红旗缸盖制造有限公司重庆沃特尔粉末冶金有限公司重庆华孚工业股份有限公司恒威汽车动力转向器有限公司广州市科立汽车电器有限公司中山市耀华汽车部件实业有限公司广东多纳勒振华汽车系统有限公司广东东箭汽车用品制造有限公司桂林福达集团有限公司柳州福臻模具有限公司贵州天义汽车电器有限公司贵州贵航汽车零部件股份有限公司华阳电器公司中航工业贵航股份有限公司永红散热器公司沧州新旺汽车散热器制造有限公司保定杰华汽车零部件有限公司沧州宏悦车灯塑业有限公司保定亿新汽车零部件有限公司保定长城汽车桥业有限公司保定市永大玻璃钢制品厂保定华岳汽车零部件制造有限公司廊坊华安汽车装备有限公司保定市格瑞机械有限公司唐山爱信齿轮有限责任公司廊坊远祥汽车配件有限公司容城来福灯泡有限公司河北瑞丰动力缸体有限公司秦皇岛环星汽车电子有限责任公司沧州飞驰汽车附件有限公司衡水神通汽车方向盘有限公司南皮县双庙汽车配件厂清河县诚旭汽车零部件厂承德润韩汽车零部件有限公司保定华建机械有限公司信诚公司零部件事业部河南中轴德汇汽车部件股份有限公司平原滤清器有限公司豫北（新乡）汽车动力转向器有限公司郑州华威齿轮有限公司信阳贝恩银光活塞销有限公司天海雪城汽车电子集团公司哈尔滨万宇科技股份有限公司哈尔滨新龙华轴承设备有限公司哈尔滨东安液压机械有限公司哈尔滨工业大学固泰电子有限责任公司佳木斯畅通汽车零部件有限公司哈尔滨顺源机械制造有限公司十堰市郧齿汽车零部件有限公司湖北博盈投资股份有限公司湖北车桥有限公司武汉元丰汽车零部件有限公司武汉东环车身系统有限公司长春一汽实业合成材料有限公司长春市夸克普精汽车电子有限责任公司长春爱尔铃克铃尔有限公司中国一汽铸造公司特铸厂富奥汽车零部件股份有限公司紧固件分公司福耀（长春）巴士玻璃有限公司无锡彩登电子有限公司帝宝交通器材（昆山）有限公司常州市业达车辆配件厂泰兴市江虹汽车零部件有限公司无锡标洪汽车挺柱有限公司南通通灵汽车软轴软管有限公司江苏裕华汽车零部件有限公司江苏皓月汽车锁股份有限公司常州腾龙汽车零部件制造有限公司沛鑫史宾纳数控机床（南京）有限公司无锡富瑞德精密机械有限公司常州市瑞悦车业有限公司苏州新智机电工业有限公司江苏黄海汽配股份有限公司江苏晨扬交通器材有限公司迪斯油压工业股份有限公司无锡市月亮轴瓦有限公司南亚塑胶工业（南通）有限公司常州市联顺车辆配件厂常州天发动力总成制造有限公司江苏旭顺东明汽配有限公司江西省庆远汽车零配件有限公司沈阳中航飞汽车部件制造有限公司大连固特异轮胎有限公司锦州锦恒汽车安全系统有限公司本溪金恒曲轴厂锦州光和密封实业有限公司辽阳市富祥曲轴有限公司沈阳上汽金杯汽车变速器有限公司锦州市凌河缸垫有限公司沈阳金通汽车零部件制造有限公司辽宁润迪精细化工有限公司沈阳奥吉娜化工有限公司沈阳福达汽车零部件有限公司丹东市通泰汽车部件有限公司四川川环科技股份有限公司成都盛帮密封件有限公司成都飞亚曲轴有限公司成都陵川车用油箱有限公司成都桐林铸造实业有限公司青岛信义汽车制动配件有限公司龙口泰进机械有限公司东营信义汽车配件有限公司山东滨州渤海活塞股份有限公司山东只楚民营科技园股份有限公司山东鲁达轿车配件股份有限公司烟台三环锁业集团有限公司轿车锁分公司上海三国精密机械有限公司上海峰亚耐火保温材料有限公司联合汽车电子有限公司上海三电贝洱汽车空调有限公司上海泖峰汽车塑料有限公司上海韩泰轮胎销售有限公司上海金力泰化工股份有限公司马勒东炫滤清器（天津）有限公司天津市益中汽车安全带厂天津六合镁制品有限公司天津市精大稀机械设备制造公司天津市格林利福新技术有限公司温州市鹿城轿车配件厂宁波明佳汽车内饰有限公司杭州弹簧有限公司国威科技有限公司宁波市贤龙汽车配件有限公司浙江台州市黄岩科力塑料模具厂浙江永峰塑业有限公司宝驰汽车部件有限公司临海市环流汽配制造有限公司温岭市寰宇汽车配件有限公司宁波飞翔兴业汽配有限公司杭州轴瓦有限公司浙江大明电子有限公司浙江汽车仪表有限公司浙江俊尔新材料有限公司瑞安市汽车附件厂。

长城酷熊中控系统

长城酷熊中控系统

功能介绍
6、遥控功能暂停：当汽车的钥匙插入点火锁时，遥控器将 不能工作，但主机工作正常。 7、手动开、闭锁：可通过手动开关控制开锁或闭锁。
功能介绍
8、清除及登记遥控器遥控学习功能： 步骤1：在正常情况下，打开左前车门(勿关上)，将原车钥匙插入 点火锁，在5s内将车匙开关(ON-OFF)五次，第五次停在ON位置上， 蜂鸣器叫一声，车灯闪一次，进入学习状态。 步骤2：在10s内按遥控任意键，蜂鸣器叫二声，车灯闪二次，第 一个遥控器学习成功，在这10s内再按第个二遥控器任意键，蜂鸣 器叫二声，车灯闪二次，第二个遥控器学习成功。(最终学习四个 遥控器) 步骤3：在学习成功后，将车钥匙关闭(ON-OFF)，退出学习状态。 如在10s内未按任何遥控键，则10s后，系统退出学习状态，原遥 控不变。
7号针脚车钥匙插入：检测连接到汽车点火锁检测线上，当检
测到车钥匙插入时此线电位拉低； 8号针脚左转向灯连接到汽车左转向灯正极线上，此线工作时 有12V电压输出；
针脚定义
9号针脚前顶灯输出：连接பைடு நூலகம்汽车前顶灯负触发线上，此线工
作时有低电位输出，控制前顶灯亮；
10号针脚闭锁器开闭锁检测：连接到汽车左前门闭锁器内部开 关上，当闭锁器闭锁时其内部开关接通，此线电位被拉低；
功能介绍
4、寻车功能:所有的车门关好，并且车锁在闭锁状态下，按下遥 控器LOCK键一次，车灯快速闪烁10次。按UNLOCK键退出寻车功能； 如果车门未关好，并且车锁在闭锁状态下，按下遥控器LOCK键一
次，车灯不闪。
5、自动关窗功能(防夹玻璃升降器)：(a)拔出车钥匙，所有的车 门都在关好状态，按下遥控器LOCK键后，1s后关窗负输出，使未 关好的车窗升起；(b) 当拔出钥匙后，60s后关天窗正输出(预留) 使打开状态的天窗关闭。

2010长城腾翼C30全车电路图


3. 导线颜色和截面积（mm2）
B—黑色 G—绿色
W—白色 P—粉红色
R— 红色 Or—橘黄色
Bl—蓝色 V—紫色
Br—棕色 Lg—浅绿色
Y— 黄色 Gr—灰色
单色电线的颜色标注直接使用上表格中字母，双色电线的颜色标注第一位为主色，第二位为辅助色。
例如：
单色电线：红色，标注为R。
双色电线：主色为红色，辅助色为蓝色，标注为RBl。
间歇性和不良连接
大多数间歇性电气故障都是由出故障的电气接头或接线造成的。 也可能由于某个卡住的部件或继电器造 成故障。 在判定一个部件或接线组件故障之前，查核下列各项。 • 接头完全插实。 • 伸展端子，或端子推出。 • 在接线组件中的端子完全插入接头/部件中并锁紧到位。 • 端子上脏污或腐蚀。任何腐蚀或脏污情况都会造成间歇性故障。 • 损坏的接头/部件外壳使部件外露而受污染或受潮。 • 电线绝缘磨穿引起对地短路。 • 某些或所有的铰合线在绝缘层内断裂。 • 绝缘层内部接线断裂。
应≥0kΩ)或汽车万用表检测诊断。 7. 用数字万用表检查插器时，应取下插接器上的防水胶套，表笔顺着接线端子插紧，不能用力过大，避
免撑裂插接器。
故障排除工具
在诊断电路中的故障时，必须使用几种普通的工具。这些工具列表说明如下： . 跨接线-这是一根用来连接电路两个点的测试线。这根线可以用来旁通一个电路的开口。
例子：
2. 接插件 (a) 阴接插件的插脚孔号码。 是从左上至右下进行编号。 (b) 阳接插件的插脚号码。 是从右上至左下进行编号。
阴接插件
阳接插件
例子： 阴接插件
阳接插件
(c) 阳和阴接插件的区别。 阳和阴接插件是由它们的内部插脚的形状来区分的。 • 所有接插件以开口端表示，并在顶部进行锁紧。 • 拉开接插件时，应拉接插件本身，而不要拉配线。 注意： 在拉开接插件前，应先检查您要拉开的接插件是什么种 类。

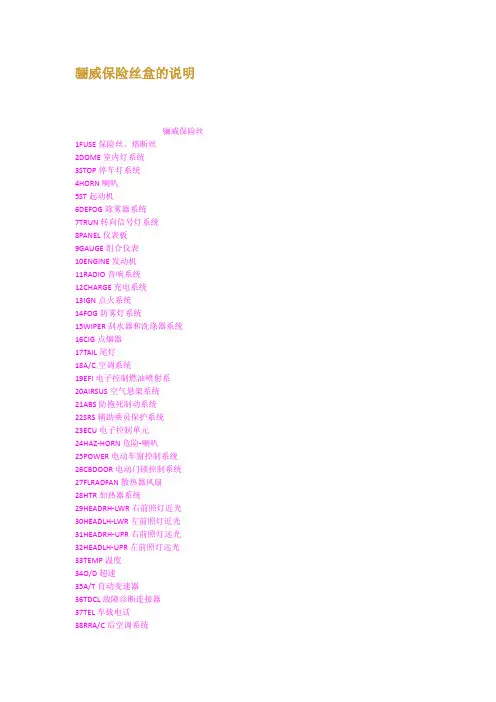

骊威保险丝盒的说明

骊威保险丝盒的说明骊威保险丝1FUSE保险丝、熔断丝2DOME室内灯系统3STOP停车灯系统4HORN喇叭5ST起动机6DEFOG除雾器系统7TRUN转向信号灯系统8PANEL仪表板9GAUGE组合仪表10ENGINE发动机11RADIO音响系统12CHARGE充电系统13IGN点火系统14FOG防雾灯系统15WIPER刮水器和洗涤器系统16CIG点烟器17TAIL尾灯18A/C空调系统19EFI电子控制燃油喷射系20AIRSUS空气悬架系统21ABS防抱死制动系统22SRS辅助乘员保护系统23ECU电子控制单元24HAZ-HORN危险-喇叭25POWER电动车窗控制系统26CBDOOR电动门锁控制系统27FLRADFAN散热器风扇28HTR加热器系统29HEADRH-LWR右前照灯近光30HEADLH-LWR左前照灯近光31HEADRH-UPR右前照灯远光32HEADLH-UPR左前照灯远光33TEMP温度34O/D超速35A/T自动变速器36TDCL故障诊断连接器37TEL车载电话38RRA/C后空调系统39RRSEAT-HTR后座加热器系统40SEAT-HTR前座加热器系统41ECU-IG巡航控制系统、电动倾斜和伸缩控制系统、ABS系统42ECU-B安全气囊警告灯43DOME-CLOCK车内照明系统、液晶车内后视镜、电子表【App】下载汽车之家论坛应用返回本版回复本帖举报qq8998989加好友| 发短信威望：5 (精华：1)帖子：21帖| 197回注册：2010年07月17日来自：浙江杭州关注：骊威发表于2012-03-31 21:43 | 来自汽车之家网页2楼5 HDLTS 大灯继电器,日言灯模块41 CORNR LTS 组合仪表,音响控制,角灯,转向信号开关,前驻车灯29 RR CIG 后香烟点火器16 INJ 1 10A至燃油喷嘴气缸1-4-6-77 EBTCM/TPS 电子制动及引力控制模块,节气门地位传感器交心模块8 ERAP WPR 元件中央(RAP雨刮)继电器36 TRK PDWN 后室盖拉下安装43 TAIL LTS 后尾灯,后侧示宽灯,牌照灯26 ELC SENS 自动水平控制传感器,后室礼貌灯9 LEVEL CONTROL 30A至从动水平控制空气压缩机17 MEM SEAT 驾驶员座椅调节器存贮模块,加热驾驶员座椅控制模块,加热乘客座椅控制模块31 PARK LTS 前灯线束继电器6 EMPTY4 RR DEFG 后除雾继电器34 CCM BAT 中控模块24 STARTER 防匪继电器,气囊诊断(带传感器)模块6 T/SIG 驻车/空挡位置及倒车灯开关,转向信号灯闪耀器40 HTD SEAT 加热驾驶员座椅控制模块,加热乘客座椅控制模块11 I/PINDC 气囊诊断模块(带传感器),组合仪表10 ENGINE 30A至U/H电气核心,#13-PCM/燃油泵15A,#14-空气泵20A7 SCNDRY CLG FAN 40A至次级发动机冷却风扇马达控制继电器1 MIR DEFG 车外后视镜除雾器44 STOP LTS 刹车灯开关23 TRK REL 后室盖释置开关8 PRIMRY CLG FAN 40A至主发动机冷却风扇控制继电器22 HVAC MDL 瘪风机马达控制模块33 HVAC BAT 警报,添暖器-A/C控造,组折仪表,动员机油位唆使器控制模块,大灯开关,音响吸收器27 D/INT LTS 元件中央继电器45 PWRLK 门锁继电器37 HAZARD LTS 危险忠告灯闪烁器18 INJ 2 10A至焚油喷嘴气缸2-3-5-82 RAP RLY 帮助延时堵截继电器10 WIPER 风挡雨刮/荡涤器启关15 PCM/IGN 10A至PCM,自动变快箱点前线圈39 PWR LUMB 电动座椅气动把持模块,音响电动地线继电器32 HORN 喇叭继电器12 ELCIGN1 主动程度掌握传感器15 AIR BAG 气囊模块(带传感器)19 RAP PWR 辅帮延时割断继电器5 ABS/TC 60A至ABS/TC制动压力调节阀11 HEADLIGHTS/HORNS 50A至I/P保险丝盒断电器,#5-HDLTS 20A,保险丝#31-驻车LTS20A,#32-喇叭25A14 CCMIGN1 中央控制模块17 EMISSIONS 10A至EGR,实空控制信号电磁阀,二次空气喷射泵继电器,空气淌质传感器,列1(左)加热氧传感器,列2(左)加热氧传感器,蒸领排抬碳罐污染电磁阀12 EMPTY9 RADIO 音响接发器25 HVAC IGN 组合仪表,饱风机马达控制模块20 A/C COMP A/C压缩机继电器,主发动机寒却风扇继电器13 PCM/FUEL PUMP 15A至燃油泵继电器,燃油泵/发动机机油压力指导开关,PCM42 I/P DIM LTS 大灯开关,车内灯,变光16 GEN 发念头电气发电机,次级发电机凉却风扇继电器35 PWR MIR 门锁开关,外后视镜,电动座椅靠后控制14 AIR PUMP 20A至二次空气喷射泵继电器21 RAP BATT 元件中央(RAP雨刮)继电器28 FRT CIG 前臭烟点火器A A/C COMP RELAY A/C紧缩机继电器30 EBTCM 电子制动及牵引力控制模块18 CCM IGN3 中心节制模块(远控门锁接受器及防窃模块C AIR PUMP RELAY 二次空气喷射泵继电器13 CHIME 警报,巡航控制开释开关,内后视镜,后窗除雾继电器,催化转化器,暖度警报(只用于日标) 3 PWR SEAT 驾驶员电动座椅开关,趁客电动座椅开关,驾驶员电动座椅存储模块。

长城汽车赛铃、赛酷系列零部件手册说明书


每天进步一点点
PDF 文件使用 "pdfFactory" 试用版本创建 肀ww肀
3. This manual provides the components (maintenance fittings)code of the surface color of the internal
series parts and components (maintenance fittings) with updated, modificated and added new content.
The Usage of this manual:
1. Provide most of the SAILOR、SOCOOL users with references, when users need to know item code, name, quantity and
前言
本着精简、高效、实用、统一、参考的原则，在较短的时间内完成了《长城汽车赛铃、赛酷系列零部件手册（维 修配件）》第三版。它是在第二版《长城汽车赛铃、赛酷系列零部件手册（维修配件）》基础上更新、改进、补充部分内容后编制 而成的最新版本。
这本手册的用途是: 1 . 可供广大赛铃、赛酷皮卡汽车用户了解赛铃、赛酷系列轻型货车各种车型的零部件代号、名称、用量、适用车型、 零部件之间的装配关系及其结构组成时参考。 2 . 可供广大用户、维修站（点）选择和购买赛铃、赛酷系列轻型货车各车型的零部件和维修配件时参考。 3 . 可供企业内部、长城售后服务公司、配件部及市场服务工作的相关人员为用户和维修站（点）进行售后服务工作时 参考。
This manual is edited according to the technologic information of SAILOR、SOCOOL automobiles produced by our company now. With the increasingly development of technology, the structure of the SAILOR、SOCOOL automobiles will be

阁瑞斯零部件图册 电器 图D-4-4 开关及继电器-1


91635-60616
组合螺栓
1
91635-60616
组合螺栓
1
91635-60616
组合螺栓
1
9 040204060406-
10 040204060406-
SY6470CAZM(S) SY6470CAZM(S)-3722060 82662-26180 SY6470CASM(H) SY6470CAZM(S)-3722060 82662-26180 SY6470C1SM(S) SY6470CAZM(S)-3722060 82662-26180
左保险丝盒底盖 1
左保险丝盒底盖 1
左保险丝盒底盖 1
7 040204060406-
SY6470CAZM(S) SY6470CASM(H) SY6470C1SM(S)
91651-60610
组合螺栓
1
91651-60610
组合螺栓
1
91651-60610
组合螺栓
1
8 040204060406-
SY6470CAZM(S) SY6470CASM(H) SY6470C1SM(S)
保险丝盒盖总成 1 保险丝盒盖总成 1 保险丝盒盖总成 1
12 04020406-
SY6470CAZM(S) SY6480B2C-3735120 SY6470CASM(H) SY6480B2C-3735120
CN-90987-02010 继电器 CN-90987-02010 继电器
1 雾灯 1 雾灯
6 040204060406-
SY6470CAZM(S) SY6470CAZM(S)-3722070 82662-26170 SY6470CASM(H) SY6470CAZM(S)-3722070 82662-26170 SY6470C1SM(S) SY6470CAZM(S)-3722070 82662-26170
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
28/36
四、其它ห้องสมุดไป่ตู้器小开关结构介绍--外后视镜控制开关
➢电动折叠后视镜 车体宽度受限时，
可按下后视镜折叠按 钮将其折叠。
位置1：折叠后视镜 位置2：将后视镜恢复至初始位置
29/36
四、其它电器小开关结构介绍--外后视镜控制开关
30/36
四、其它电器小开关结构介绍—内部照明调节开关
功能：旋转旋钮可调节仪表板照明亮度。
23/36
三、雨刮电机的拆装及结构介绍--洗涤电机安装步骤
第三步：将洗涤器储液壶总成安装在右前纵梁上。 并将前后管路与洗涤电机出水口对接。 第四步：将后喷嘴安装在后背门上。
洗涤器本体固定螺栓 Q1460620F3(d2=18)（2个）
24/36
三、雨刮电机的拆装及结构介绍--洗涤电机参数
项目 工作电压（V） 工作电流（A） 堵转电流（A） 额定功率（W）
6/36
二、点火开关的拆装及结构介绍—拆卸
➢在拆卸点火开关之前应 将驾驶员安全气囊、方向 盘及组合开关上、下护罩 拆卸。
7/36
二、点火开关的拆装及结构介绍—拆卸
1.断开线束连接器和钥匙检测开关连接器。
线束连接器和钥匙 检测开关连接器
8/36
二、点火开关的拆装及结构介绍—拆卸
2.拆下两个固定螺钉，取下点 火开关。
3/36
一．组合开关的拆装及结构介绍—拆卸
1.断开线束连接器
灯光手柄连接器
雨刮手柄连接器
4/36
一．组合开关的拆装及结构介绍—拆卸
2.拆卸组合开关总成
左右各3个固定点
5/36
一．组合开关的拆装及结构介绍—安装
安装步骤与拆卸步骤相反 1、安装组合开关总成 2、连接组合开关线束连接器
注意：在拆装过程中，应注意 防护，避免弄断组合开关卡爪。
长城酷熊电器附件介绍
1/36
目录
一．组合开关的拆装及结构介绍 二．点火开关的拆装及结构介绍 三．雨刮电机的拆装及结构介绍 四．其它电器小开关结构介绍
2/36
一．组合开关的拆装及结构介绍—拆卸
灯光侧
雨刮侧
➢在拆卸组合开关之前应将 驾驶员安全气囊、方向盘及 组合开关护罩拆卸。
➢拆卸组合开关包括左组合 开关（灯光侧）和右组合开 关（雨刮侧）
31/36
四、其它电器小开关结构介绍--内部照明调节开关
项目
参数
工作电压（V） 12
操作力矩（N·mm） 20±5 最大电流（A） 3 工作温度（℃） －40～＋80
1. 电源 5.搭铁 4.输出 注：其余针脚为空。
32/36
四、其它电器小开关结构介绍--内部照明调节开关
接小灯开关
1
4
5
接仪表照明
参数 12 ≤3
7±0.5 30
25/36
四、其它电器小开关结构介绍--外后视镜控制开关
a.手动外后视镜 ➢通过车内开关调节后视镜角度 1.主开关：按下开关上的“L”（左） 或“R”（右）以选择需要调节的后视 镜。 2.控制开关：根据所需方向按下开关 以调节后视镜。
26/36
四、其它电器小开关结构介绍--外后视镜控制开关
参数 12
＜1.5 38±5 ＜50
20/36
三、雨刮电机的拆装及结构介绍—电路简图
21/36
三、雨刮电机的拆装及结构介绍--洗涤电机安装位置
洗涤器储液壶安装 在机舱右前侧翼子 板内衬
后洗涤电机
前洗涤电机
22/36
三、雨刮电机的拆装及结构介绍--洗涤电机安装步骤
第一步：将洗涤器前管路和后管路布置在车身上。 第二步：将两个前喷嘴与水管接好，然后安装在 前机舱盖上。
2.拆卸3颗固定螺栓，取下电机总成。
扭矩：5.4N·M
拆卸3颗固定螺栓
18/36
三、雨刮电机的拆装及结构介绍—针脚定义
后雨刮电机连接器
针脚号 1 2 3
功能 工作 回位 电源
线色 蓝色 白色 蓝色
19/36
三、雨刮电机的拆装及结构介绍—后雨刮电机参数
项目 额定电压(V) 额定电流(A) 转速（r/min） 噪音（dB（A））
装配步骤与拆卸步骤相反 注意：只有将钥匙拧到ACC档，装入或拔 出锁芯。
9/36
二、点火开关的拆装及结构介绍—电路简图
10/36
三、雨刮电机的拆装及结构介绍—前雨刮电机拆卸
前雨刮电机安装好的状态
➢在拆卸前雨刮连杆电机总成前需要将左右刮臂、 左右通风板及盖板密封条拆除。
11/36
三、雨刮电机的拆装及结构介绍—前雨刮电机拆卸
载荷情况 仅驾驶员或驾驶员＋1名乘员
4名成员（包括驾驶员） 4名成员（包括驾驶员）＋全部行李
驾驶员＋全部行李 驾驶员＋全部行李 驾驶员＋全部行李
15/36
三、雨刮电机的拆装及结构介绍—后雨刮电机拆卸
➢在拆卸后雨刮电 机总成前需要将后 背门装饰板、刮臂 及电机密封垫拆除。
后雨刮电机安装好的状态
16/36
三、雨刮电机的拆装及结构介绍—后雨刮电机拆卸
1.断开后雨刮电机总成连接器
断开后雨刮连接器
17/36
三、雨刮电机的拆装及结构介绍—后雨刮电机拆卸
线色 红色 白色 绿色 黑色 蓝色
14/36
三、雨刮电机的拆装及结构介绍—前雨刮电机参数
项目 额定电压（V） 额定功率（W） 低速 转速（r/min）
电流（A） 高速 转速（r/min）
电流（A）
参数 12 70
45±5 ≤2.5 65±8 ≤3.5
噪音：测量距输 出轴300mm处 低速：≤50dB（A） 高速：≤60dB（A）
内 部 照 明 调 节 开 关
33/36
四、其它电器小开关结构介绍—大灯高度调节开关
功能：调节近光灯垂直方向的高度。
34/36
四、其它电器小开关结构介绍—大灯高度调节开关
为防止给对面车辆的驾驶员造成眩目，按照车辆 的成员人数和载荷设定相应的开关位置。
开关位置 位置0 位置1 位置2 位置3 位置4 位置5
1.断开前雨刮连杆电机总成连接器
断开线束连接器
12/36
三、雨刮电机的拆装及结构介绍—前雨刮电机拆卸
2.拆卸3颗固定螺栓，取下电机总成。
拆卸3颗固定螺栓 扭矩：5.4N·M
13/36
三、雨刮电机的拆装及结构介绍—针脚定义
前刮水电机插接件
针脚号 1 2 3 4 5
功能 电源 回位 高速 搭铁 低速
➢折叠后视镜 车体宽度受限时，如图中箭头所示，手动向后
推车外后视镜以将其折叠。 注意： 1.如果后视镜被冻住请不要进行此项操作。 2.请不要在后视镜折叠状态下驾驶车辆。
27/36
四、其它电器小开关结构介绍--外后视镜控制开关
b.电动外后视镜 ➢通过车内开关调节后视镜角度 （与手动外后视镜操作相同）
