直流屏调试需要注意的问题
整条元器件位置
工作原理：
利用充电机将交流逆变
通过交流采集模块，直流采集模块，开关量采集模块，巡检采集模块，采集电流，电压，开关量装填，采集模块与监控主机通过通讯将采集到的信息传输到监控显示上
第一部分：直流调试步骤
具体操作如下：
1 电池线接入：（电池线接入需将充电机开关断开，后插入保险，禁止打开充电机开关接线
2、检查交流输入是或否在允许范围内
合交流开关
打开充电机开关
绝缘检测：绝缘接地（用自制的电阻大于4K）
监控模块报警：。

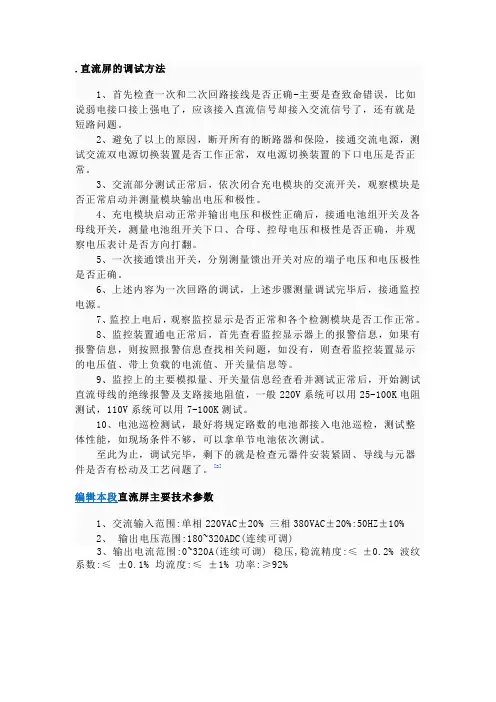

.直流屏的调试方法1、首先检查一次和二次回路接线是否正确-主要是查致命错误，比如说弱电接口接上强电了，应该接入直流信号却接入交流信号了，还有就是短路问题。
2、避免了以上的原因，断开所有的断路器和保险，接通交流电源，测试交流双电源切换装置是否工作正常，双电源切换装置的下口电压是否正常。
3、交流部分测试正常后，依次闭合充电模块的交流开关，观察模块是否正常启动并测量模块输出电压和极性。
4、充电模块启动正常并输出电压和极性正确后，接通电池组开关及各母线开关，测量电池组开关下口、合母、控母电压和极性是否正确，并观察电压表计是否方向打翻。
5、一次接通馈出开关，分别测量馈出开关对应的端子电压和电压极性是否正确。
6、上述内容为一次回路的调试，上述步骤测量调试完毕后，接通监控电源。
7、监控上电后，观察监控显示是否正常和各个检测模块是否工作正常。
8、监控装置通电正常后，首先查看监控显示器上的报警信息，如果有报警信息，则按照报警信息查找相关问题，如没有，则查看监控装置显示的电压值、带上负载的电流值、开关量信息等。
9、监控上的主要模拟量、开关量信息经查看并测试正常后，开始测试直流母线的绝缘报警及支路接地阻值，一般220V系统可以用25-100K电阻测试，110V系统可以用7-100K测试。
10、电池巡检测试，最好将规定路数的电池都接入电池巡检，测试整体性能，如现场条件不够，可以拿单节电池依次测试。
至此为止，调试完毕，剩下的就是检查元器件安装紧固、导线与元器件是否有松动及工艺问题了。
[2]编辑本段直流屏主要技术参数1、交流输入范围:单相220VAC±20% 三相380VAC±20%:50HZ±10%2、输出电压范围:180~320ADC(连续可调)3、输出电流范围:0~320A(连续可调) 稳压,稳流精度:≤ ±0.2% 波纹系数:≤ ±0.1% 均流度:≤ ±1% 功率:≥92%直流屏的输出直流是否全是电池组放电供应是这样的，有交流电源的情况下，直流屏下所带的负载一般是由整流模块供电，当负载电流大于模块输出能力后，才由电池组出力供给，但是这样的情况很少。
直流屏检修作业指导书1 范围1.1 本规程适用于金牛坪水电厂直流系统及蓄电池的检修与维护。
1.2 本规程规定了金牛坪水电厂直流系统及蓄电池的整体检修的周期、项目、工艺和标准以及部件检修的工艺、步骤、标准。
1.3 本规程适用于检修维护人员、生产管理人员对直流系统及蓄电池的检修管理。
2 规范性引用文件和资料下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本标准。
DL/T 724-2000 《电力系统用蓄电池直流电源装置运行与维护技术规程》GZDW智能高频开关直流电源系统技术手册胶体阀控式固定型铅酸蓄电池dryfit系列使用维护手册3 术语与定义下列术语和定义适用于本标准。
3.1 整体检修指根据直流系统的检修周期和有关规定，对直流系统进行的检修工作。
整体检修中列出的各部件的检修方法详见“6.5 设备主要检修流程项目、工艺、标准”。
3.2部件检修指根据某个部件的检修周期和有关规定，对其单独进行的检修工作；一般应在不影响直流系统的运行状态下进行，工期不宜过长。
3.3 初充电(first charge)新的蓄电池在交付使用前，为完全达到荷电状态所进行的第一次充电。
初充电的工作程序应参照制造厂家说明书进行。
3.4 恒流充电(constant current charge)充电电流在充电电压范围内，维持在恒定值的充电。
3.5 均衡充电(equalizing charge)为补偿蓄电池在使用过程中产生的电压不均匀现象，使其恢复到规定的范围内而进行的充电。
3.6 恒流限压充电(constant-current limit voltage charge)先以恒流方式进行充电，当蓄电池组端电压上升到限压值时，充电装置自动转换为恒压充电，至到充电完毕。
编号：交直流屏校验作业指导书编写：年月日审核：年月日批准：年月日单位：1范围本指导书合用于高频开关电源直流充电屏校验。
2引用文件下列标准及技术资料所包含的条文，通过在本作业指导书中的引用，而构成为本作业指导书的条文。
本作业指导书出版时，所有版本均为有效。
所有标准及技术资料都会被修订，使用本作业指导书的各方应探讨使用下列标准及技术资料最新版本的可能性。
国家电网安监[2005]83号 国家电网公司电力安全工作规程（变电站和发电厂电气部份）DL/T 637-1997《阀控式密封蓄电池定货技术条件》DL/T 459-2000《电力系统直流电源柜定货技术条件》DL/T 5044-95《火力发电厂、变电所直流系统设计技术规定》DL/T 724-2000《电力系统用蓄电池直流电源装置运行与维护技术规程》JB/T 9568—2000 电力系统继电器、保护及自动装置通用技术条件DL/T 5136—2001 火力发电厂、变电所二次接线设计技术规程湖北省电力公司关于《变电站直流系统保险及负荷开关配备的规定》高频开关电源直流系统产品技术说明书3修前准备3.1准备工作安排序号 内容 标准1 检修工作前做好安装摸底工作，审核相应图纸，并在安装工作前提交相关施工“三措”并向有关部门上报本次工作的材料计划摸底工作包括检查设备状况、反措计划的执行情况及设备的缺陷2 根据本次校验的项目，组织作业人员学习作业指导书，使全体作业人员熟悉作业内容、进度要求、作业标准、安全注意事项要求所有工作人员都明确本次校验工作的作业内容、进度要求、作业标准及安全注意事项3 开工前准备好施工所需仪器仪表、工器具、变电站直流系统配置图、充电装置使用说明书、充电装置图纸、上次试验报告一份、相关电池出厂资料、相关安装图纸、上次蓄电池充放电测试记录、本次需要改进的项目及相关技术资料仪器仪表、工器具应试验合格，满足本次施工的要求，材料应齐全，图纸及资料应附合现场实际情况4 根据现场工作时间和工作内容落实工作票 工作票应填写正确，并按《电业安全工作规程》相关部份执行 3.2人员要求序号 内容1 现场工作人员应身体健康、精神状态良好2 作业人员必须具备必要的电气知识，掌握蓄电池专业作业技能；作业负责人必须持有本专业相关职业资格证书并经批准上岗3 全体人员必须熟悉《电业安全工作规程》的相关知识，并经考试合格3.3 工器具序号 名称 规格/编号 单位 数量 备注1 数字万用表 4（1/2）块 12 组合工具 通用 套 13 蓄电池专用放电器 台 1 放电电流20A以上4 兆欧表 500V 只 1 在有效期内5 毫伏表 真空管型块 13.4 材料序号 名称 规格 单位 数量1 绝缘胶布 卷 22 绝缘手套、耐酸手套 双 各33 小毛巾 / 条 24 口罩 只 25 毛刷 1.5＂ 把 26 苏打粉 / 公斤 0.57 凡士林 盒 18 导电膏盒 13.5 危（wei）险点分析序号 内 容1 直流系统图纸如有错误，可能造成做安全措施时造成直流母线或者负荷开关短路及失压2 在充电设备及直流母线工作时，易造成人员触电和短路、接地事故3 带电插拔插件，易造成集成块损坏4 有可能误碰重要直流负荷开关，造成直流系统失压5 在蓄电池充放电过程中有可能造成直流母线及蓄电池电压不合格6 放电时可能因发热造成失火7 在蓄电池室工作时有可能产生火花引起爆炸8 在蓄电池本体上工作时有可能被渗出的酸液灼伤3.6 安全措施序号 内容1 做安全技术措施前应先检查现场实际接线与图纸是否一致，如发现不一致，应及时向专业技术人员汇报，经确认无误后及时修改，修改正确后严格执行2 工作中应使用绝缘工具并戴手套，加强监护，特殊是在直流母线上工作时，作好母线绝缘处理，工作人员不少于2人3 在进行控制电路的检查时应该对该部份电路进行局部断电，严禁带电插拔4 对直流负荷屏上的重要负荷开关要作醒目标记和防误碰措施；5 110KV变电站直流系统惟独一组蓄电池，放电时可用专用二极管线夹代替蓄电池总保险的一极，防止冲击负荷造成直流母线失压；蓄电池在放电过程中每2小时检查全部单体电压一次，防止过放电。
