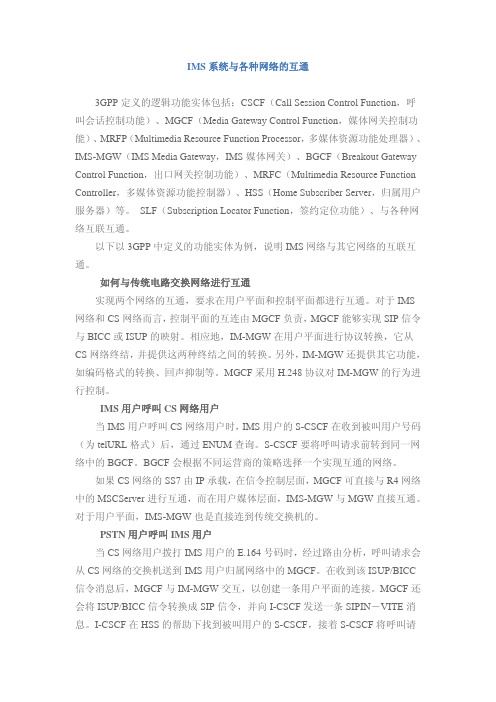

IMS系统与各种网络的互通.

IMS系统与各种网络的互通3GPP定义的逻辑功能实体包括：CSCF（Call Session Control Function，呼叫会话控制功能）、MGCF（Media Gateway Control Function，媒体网关控制功能）、MRFP（Multimedia Resource Function Processor，多媒体资源功能处理器）、IMS-MGW（IMS Media Gateway，IMS媒体网关）、BGCF（Breakout Gateway Control Function，出口网关控制功能）、MRFC（Multimedia Resource Function Controller，多媒体资源功能控制器）、HSS（Home Subscriber Server，归属用户服务器）等。

SLF（Subscription Locator Function，签约定位功能）、与各种网络互联互通。

以下以3GPP中定义的功能实体为例，说明IMS网络与其它网络的互联互通。

如何与传统电路交换网络进行互通实现两个网络的互通，要求在用户平面和控制平面都进行互通。

对于IMS 网络和CS网络而言，控制平面的互连由MGCF负责，MGCF能够实现SIP信令与BICC或ISUP的映射。

相应地，IM-MGW在用户平面进行协议转换，它从CS网络终结，并提供这两种终结之间的转换。

另外，IM-MGW还提供其它功能，如编码格式的转换、回声抑制等。

MGCF采用H.248协议对IM-MGW的行为进行控制。

IMS用户呼叫CS网络用户当IMS用户呼叫CS网络用户时，IMS用户的S-CSCF在收到被叫用户号码（为telURL格式）后，通过ENUM查询。

S-CSCF要将呼叫请求前转到同一网络中的BGCF。

BGCF会根据不同运营商的策略选择一个实现互通的网络。

如果CS网络的SS7由IP承载，在信令控制层面，MGCF可直接与R4网络中的MSCServer进行互通，而在用户媒体层面，IMS-MGW与MGW直接互通。

IMS接入设备接入方案行业应用介绍一、IMS接入设备：1.IMS终端设备：IMS终端设备是指支持IMS接入功能的终端设备，包括手机、平板电脑、电视机等。

这些设备可以通过IMS网络进行语音、视频通话，实现高清音视频的传输和互动。

2.IMS网关：IMS网关是连接IMS网络和其他传统网络的重要设备。

它可以将传统的语音和数据流量转换为IMS可识别的IP流量，实现IMS与传统网络的互通。

IMS网关具有媒体转码、信令转换、安全防火墙等功能，可以保障通信质量和网络安全。

3.IMS边界控制器（IMS-BSC）：IMS边界控制器是IMS网络的边界设备，负责处理与外部网络的连接和终端设备的鉴权、策略管理等。

它可以提供更灵活的接入控制，保证IMS网络的可靠性和安全性。

4.IMS应用程序服务器（IMS-AS）：IMS应用程序服务器是IMS网络中的核心设备之一，负责提供丰富的应用服务，如语音、视频通话、短信、彩铃、视频会议等。

IMS应用程序服务器可以根据用户需求进行动态配置和扩展，实现个性化的服务。

二、IMS接入方案：1. VoLTE（Voice over LTE）方案：VoLTE是一种使用LTE网络进行语音通信的方案，通过将语音数据转换为IP流量在IMS网络中传输，实现高音质、低延时的语音通话。

VoLTE方案可以提供更好的通话质量和用户体验，逐渐取代传统的2G和3G语音通信方式。

2. VoWiFi（Voice over WiFi）方案：VoWiFi是一种使用WiFi网络进行语音通信的方案，通过将语音数据转换为IP流量在IMS网络中传输，实现在WiFi环境下进行高质量的语音通话。

VoWiFi方案可以帮助用户在无线网络环境中实现免费语音通话，节省通信费用。

三、行业应用介绍：1.电信行业：IMS接入设备和方案在电信行业中被广泛应用，它们可以提供更稳定、高质量的语音、视频通话服务，并支持富媒体信息的传输和共享。

同时，IMS也可以为电信运营商提供更灵活的业务定制和创新，提高用户粘性和收入。

IP多媒体子系统IMSIP多媒体子系统（IMS）是一种基于IP网络的集成电信解决方案，它将多种通信和媒体服务整合到一个统一的平台上。

IMS 是现代电信网络的核心，为用户提供了丰富的通信体验和更高质量的服务。

IMS的核心功能是实现多媒体通信服务，它支持语音、视频、短信和数据等不同形式的通信。

IMS通过使用IP协议，提供了一种开放的通信环境，可以与其他服务进行集成，如VoIP （Voice over IP）和视频通话。

IMS的设计基于多种协议和技术，包括SIP（Session Initiation Protocol）、SDP（Session Description Protocol）、RTP（Real-time Transport Protocol）、H.323（ITU-T推荐的一种多媒体传输协议）和MPEG（Moving Picture Experts Group）等。

这些协议和技术共同构成了IMS的基础架构，使其支持多种媒体通信服务。

IMS的架构包括以下几个核心组件：1. P-CSCF（Proxy-Call Session Control Function）：作为用户和IMS网络间的接口，负责呼叫的鉴权、路由和策略控制等功能。

2. S-CSCF（Serving-Call Session Control Function）：负责处理用户的呼叫请求，包括鉴权、会话管理、策略和访问控制等。

3. I-CSCF（Interrogating-Call Session Control Function）：负责处理呼叫路由以及用户鉴权请求，并将呼叫请求传递给适当的S-CSCF。

4. MGCF（Media Gateway Control Function）：负责控制语音和视频通信等媒体流的转发和转码。

5. HSS（Home Subscriber Server）：存储用户的个人信息和权限，辅助IMS进行会话管理和鉴权。

前言IP 多媒体子系统 (IMS) 是一组规范，描述用于实现基于 IP 的电话和多媒体服务的下一代网络 (NGN) 体系结构。

IMS 定义了一个完整的体系结构和框架，允许在基于 IP 的基础设施上对声音、视频、数据和移动网络技术进行聚合。

它填补了两个最成功的通信范式（移动电话和 Internet 技术）之间的空白。

IMS 最初是由第三代合作伙伴计划 (3GPP) 定义的，3GPP 是多个电信标准组织间达成的协作协议，是其支持 GSM 网络和无线电技术发展的标准化工作的一部分。

IMS 最初是在 3GPP 第 5 版中推出的，其中将互联网工程工作小组（Internet Engineering Task Force ，IETF）定义的“会话发起协议”（Session Initiated Protocol，SIP）作为了 IMS 的主要协议。

3 GPP 的第 6 版和第 7 版对此进行了进一步的增强，以包括其他功能，如在线状态和组管理、与 WLAN 和基于 CS 的系统协作以及固定带宽接入等。

另一个标准组织，第三代合作伙伴计划 2（3rd Generation Partnership Project 2，3GPP2）也对自己的 IMS 进行了标准化。

成立 3GPP2 是为了将北美和亚洲移动无线电通信跨系统操作过渡到第三代系统。

3GPP2 规范有关 IMS 的最初版本主要源自 3GPP 第 5 版。

两个组织定义的 IMS 网络相当类似，但并非完全相同。

3GPP2 根据其特定的问题进行了相应的调整。

不过，这两个组织的目的都是为了确保 IMS 应用程序将跨不同的网络基础设施一致地工作。

除了 3GPP 和 3GPP2 外，开放移动联盟（Open Mobile Alliance，OMA）在制订和开发 IMS 移动标准化方面也扮演着重要的角色。

OMA 定义的服务构建于 IMS 基础设施之上，如即时消息传递（Instant Messaging，IM）、在线状态服务和组管理服务等。

IMS试题库一、填空题1.属于会话控制层网元有 CSCF 、 BGCF 、MGCF 、MRFC 、I-BCF2.IMS系统中，顾客私有标记为 IMPI ，顾客公有标记为 IMPU ；私有标记重要用于鉴权和认证；公有标记重要用于在业务呼喊时作为对外可寻址标记；3.DNS负责从 URL地址到 IP地址转换，ENUM负责从 E.164号码到 URL地址转换。

4.在IMS2.0中，使用ATCA平台IMS CORE产品整个软件安装重要涉及：各单板底层软件安装、 OMU软件安装和LMT安装、 GTAS SAM安装、 HSS数据库连接配备和运营准备、 ICG软件安装、 SMU和SAM客户端安装、各网元配备和加载。

5.SDP合同中，o行描述会话所有者关于参数，m行描述会话媒体信息6.PSI含义是公共服务标记7.SIP 合同响应消息中，1××代表暂时响应，2××代表成功，3××代表重定向，4××代表客户端错误，5××代表服务端错误，6××代表全局错误。

8.划分VLAN重要作用是隔离广播域，抑制广播报文、分隔不同顾客,提高网络安全性。

9.VRRP意思为虚拟路由器冗余合同，其在组网中重要作用是通过VRRP合同来实现路由器之间冗余和倒换，提高IP承载网可靠性，同步对端设备只看到一种虚拟路由器。

10.PE 是指服务提供商骨干网边沿路由器，CE是指直接与服务提供商相连顾客设备。

11.CSCF产品重要基本进程有： SCU 、CDB 、DPU 、BSU 。

二、判断题（对的打“√”，错误打“×”。

）1.3GPP R5版本定位于提供IP实时多媒体业务，核心网在PS基本上增长了IP多媒体域（IMS〕，IMS重要功能在控制层面，承载通过PS域。

（T）2.OMA组织重要是制定IMS系统架构方面关于规范。

（F）3.在运营商内设立各种HSS状况下，I-CSCF在登记注册及事务建立过程中通过SLF获得顾客签约数据所在HSS域名，SLF可与HSS合设。

IMS网络间漫游互通方案探讨作者：李朋，杨结友来源：《中国新通信》 2017年第17期一、引言IMS(IP 多媒体子系统) 网间互通是指用户在移动到归属运营商以外的国家或地区后仍能继续使用IMS 业务。

IMS 漫游可以在已经签署漫游协议的国家或地区，运营商网络之间进行。

二、IMS 漫游组网GSMA IR.65 规范中IMS 漫游有以下三种组网实现方式：（1）IMS 标准漫游组网：UE 获得漫游地网络的IP 连接，由漫游地提供P-CSCF( 代理呼叫会话控制功能) 通过BG( 边界网关) 与归属地IMS 核心网互通，实现IMS 漫游。

（2）漫游地S-GW/P-GW 接入归属地IMS 组网：不需要漫游地支持IMS，通过漫游地P-GW 提供数据业务本地出口访问归属地IMS 核心网的P-CSCF，IMS 业务全部由归属地提供。

（3）漫游地S-GW，归属地P-GW 接入归属IMS 组网：不需要漫游地支持IMS，通过漫游地S-GW( 服务网关) 提供数据通道与归属地P-GW 互通，实现访问归属地IMS 核心网的P-CSCF，IMS 业务全部由归属地提供。

采用组网（1）的标准漫游架构，要求漫游地和归属地采用IMS 网络实现漫游互通。

此方案是IMS 的标准漫游架构，本文重点研究IMS 标准漫游互通方案。

三、IMS 网络间互通标准IMS 漫游互通方案中，通过IBCF/TrGW 实现IMS网间漫游和互通。

IBCF/TrGW 可以提供网间信令与媒体面路由、网络拓扑隐藏、编解码转换和IPv4/v6 互通等功能。

支持优化媒体路由（OMR）功能，提供用户面转接时的优化路由。

完成路由选择、NAT 转换、拓扑隐藏、应用层网关、SIP 信令适配、产生CDR、呼叫限制等功能。

IMS 漫游用户通过漫游地提供的P-CSCF 接入，然后经漫游地IBCF/TrGW、IPX、归属地IBCF/TrGW 访问归属地IMS，完成VoLTE 注册和呼叫处理。

浅谈3G系统中IMS技术随着移动通信技术的不断发展，3G系统成为了目前移动通信里最主流的通信技术之一。

3G系统通过采用不同的技术来实现多种服务，其中IMS技术是3G系统的重要组成部分。

本文将从以下几个方面来浅谈3G系统中IMS技术的应用。

一、IMS技术的基本概念IMS是IP Multimedia Subsystem的缩写，它是一种开放的、标准化的、服务架构化的多媒体通信协议，主要是用于提供多媒体实时通信服务，如VoIP、视频电话、多媒体消息等，同时也支持基于Web的业务和服务。

IMS技术采用IP网络传输，可以实现多种不同技术之间的互通和融合，在通信领域中具有广泛的应用和前景。

二、IMS技术的特点1.开放性：IMS技术是一种开放的技术，它允许不同厂商的设备和应用互相协同工作，方便用户可以随时随地享受到多媒体服务的便利。

2.标准化：IMS技术是基于开放标准的，因此可以保证不同厂商的设备和应用之间的互通性和兼容性。

3.支持多种业务：IMS技术能够实现多种实时通信服务，如VoIP、视频电话、多媒体消息等，也支持基于Web的业务和服务。

三、IMS技术在3G系统中的应用1.VoIP功能：VoIP是IMS技术的一项主要应用，它是3G系统和IMS技术的重要组成部分，可以实现语音和视频通话、多媒体消息等服务。

2.视频电话：与VoIP功能类似，视频电话也是IMS技术中的一个主要应用，它可以通过IP网络实现双方的视频通话，大大提高了沟通的效率和效果。

3.基于Web的服务：IMS技术还支持基于Web的业务和服务，可以通过IMS网关与其他网络、应用服务平台相连通，为客户提供更多的服务。

4.融合服务：IMS技术具有融合服务的特性，即将语音、数据、视频等多媒体业务进行整合，实现多种服务的共享和融合。

四、IMS技术的发展前景随着移动通信技术的不断发展和用户需求的增加，IMS技术将具有更广泛的应用和发展前景。

在未来的移动通信领域中，IMS技术将逐渐成为通信服务的标准，并将更加完善和成熟，不断提高用户的体验和服务质量。

解读丨关于IMS网络互联互通的解读近年来，随着互联网技术的高速发展，人们的通信需求也在不断地改变。

现在，大部分人都使用智能手机上网，而且网络服务提供商和移动网络运营商们也在竞相努力提供更好的网络服务。

在这个过程中，IMS网络互联互通拥有了越来越重要的地位，成为了当今通信领域中的一项重要技术和标准。

一、IMS网络的定义IMS是IP多媒体子系统（IP Multimedia Subsystem）的简称，它是一种通用的、开放的、标准的IP服务平台，提供了从语音、视频、数据等多种业务到移动、固网融合等多方面的服务，并将其进行整合。

IMS不仅可以实现各种业务的互联互通，还使得运营商和服务提供商可以共同开发和定制各种业务，从而逐步实现网络和服务的融合。

因此，IMS网络已成为未来网络架构中不可或缺的一部分。

二、IMS网络的特点1. 多元化的业务IMS网络是一种支持多媒体业务的网络，它可以提供语音、视频、数据等多种业务，涵盖了不同的应用场景，如VoLTE、VoWiFi、视频通话、应用程序等，能够满足不同用户的需求。

2. 开放性的接口IMS平台提供了开放接口，使不同的网络可以进行互联互通，从而将各种服务进行整合，形成具有竞争力的应用环境，为用户提供更好的选择。

3. 安全性和稳定性IMS网络采用了先进的身份验证和加密技术，确保业务的安全性。

同时，IMS网络还采用了多种技术，如冗余节点和负载均衡等，提高了网络的稳定性和可靠性。

三、IMS网络的应用1. VoLTEVoLTE是Voice over LTE（4G LTE网络中的语音通话）的缩写，由于LTE网络使用的是数据通路，而不是传统的语音通路，因此VoLTE将语音信号转换成数字，并通过数据网络传输。

在IMS网络的支持下，VoLTE可以实现高质量、高清晰度的语音通信，在语音通话的同时还能允许用户进行数据业务。

2. VoWiFiVoWiFi是Voice over WiFi的缩写，是一种通过WiFi网络实现的语音通话业务。
