超声波焊接机部件组成

超声波焊接机的工作原理超声波焊接机是一种常见的焊接设备，它利用超声波的能量来实现材料的焊接。

下面将详细介绍超声波焊接机的工作原理。

1. 超声波发生器：超声波焊接机的核心部件是超声波发生器。

超声波发生器通过电能转换为高频机械振动，产生超声波能量。

2. 换能器：超声波发生器通过换能器将电能转换为机械振动能量。

换能器通常由压电陶瓷材料制成，当电流通过陶瓷时，它会振动并产生超声波。

3. 振动系统：振动系统由换能器、振动焊头和振动块组成。

换能器的振动能量通过振动焊头传递给要焊接的材料。

4. 焊接部件：超声波焊接机通常有两个焊接部件，分别是焊头和焊座。

焊头是固定在振动系统上的，它将超声波能量传递给焊接材料。

焊座是用于支撑和固定被焊接材料的部件。

5. 焊接过程：当超声波能量传递到焊接材料时，它会产生摩擦和热量。

焊接材料因为受到振动的作用而变软，形成塑性状态。

在振动的同时，焊接材料的分子间结合力也会发生改变，使得两个焊接部件在高温和高压的作用下形成牢固的焊接接头。

6. 控制系统：超声波焊接机还配备了控制系统，用于控制焊接过程的参数，如振动频率、振幅、焊接时间等。

控制系统可以根据不同的焊接要求进行调整，以确保焊接质量和效率。

超声波焊接机的工作原理可以简单总结为：通过超声波发生器产生高频机械振动能量，换能器将电能转换为机械振动能量，振动系统将能量传递给焊接部件，焊接部件产生摩擦和热量，使得焊接材料形成牢固的焊接接头。

超声波焊接机具有焊接速度快、焊接质量高、不产生污染等优点，广泛应用于塑料、金属、纺织品等行业。

它被广泛应用于汽车制造、电子设备制造、医疗器械制造等领域，为各行各业的生产提供了高效、可靠的焊接解决方案。

超声波焊接机的原理简介超声波焊接是一种常见的非热焊接方法，它利用超声波振动来实现材料的连接。

超声波焊接机以其高效、环保、无公害的特点，在多个领域有广泛应用。

本文将深入探讨超声波焊接机的原理。

超声波焊接原理概述超声波焊接机的工作原理是利用超声波振动产生的热能，将工件的接触面材料加热到熔点，然后施加一定的压力，使两个接触面材料迅速融合在一起。

超声波振动系统超声波振动系统是超声波焊接机的核心部件，它由发生器、换能器和振动工具组成。

发生器产生高频的电信号，通过换能器将电能转换为机械振动，并传递到振动工具上实现焊接过程中的振动。

发生器发生器是超声波焊接机的电源设备，负责产生高频的电信号。

它的主要功能是将低频的电能转换为高频的电能。

发生器的频率通常在20kHz至70kHz之间，具体频率取决于焊接材料的特性和焊接要求。

换能器换能器是将发生器产生的高频电信号转换为机械振动的装置。

它由压电陶瓷材料制成，该材料在电场刺激下表现出机械振动的特性。

换能器的设计与工作频率密切相关，通过选择适当的换能器可以实现不同频率范围内的振动。

振动工具振动工具是通过换能器传递振动的部件，它通常是接近焊接材料的一端，负责传递振动能量到工件上。

振动工具的形状和尺寸根据焊接要求的不同而有所变化。

超声波焊接过程超声波焊接过程主要包括工件的准备、焊接面的配合、焊接条件的选择、焊接过程的控制等几个关键步骤。

下面将详细介绍超声波焊接的具体过程。

工件准备在超声波焊接前，首先需要对要连接的工件进行准备。

这包括去除工件表面的油污和杂质，确保焊接接触面的清洁和平整。

同时，需要对工件进行合适的定位和夹紧，以确保焊接位置和焊接压力的准确控制。

焊接面配合焊接面配合是指将要焊接的两个工件的接触面密切贴合在一起。

为了保证焊接的质量，需要对焊接面加工，通常采用切割、冲孔等方式进行。

焊接面的配合质量直接影响到焊后连接的强度和密封性。

焊接条件选择在超声波焊接过程中，根据工件的材料特性和焊接要求的不同，需要选择合适的焊接条件。

超声波焊接机的工作原理超声波焊接机是一种常用于金属和塑料焊接的设备，它利用超声波振动将工件加热并连接在一起。

以下是超声波焊接机的工作原理的详细解释。

1. 超声波发生器：超声波焊接机的核心部件是超声波发生器。

它产生高频的电信号，并将其转换为机械振动。

2. 换能器：超声波发生器的电信号被传递到换能器上。

换能器是由压电陶瓷材料制成的，能够将电信号转换为机械振动。

换能器的振动频率通常在20kHz到70kHz之间。

3. 振动焊头：换能器产生的机械振动通过焊头传递给工件。

焊头通常由钛合金制成，具有良好的导热性和机械强度。

4. 压力系统：超声波焊接机通过压力系统将工件保持在一定的压力下。

这有助于确保焊接的质量和稳定性。

5. 聚焦角：焊头的设计通常具有特定的聚焦角度，以确保超声波能够集中在焊接区域。

聚焦角度的选择取决于工件的材料和形状。

6. 界面磨擦：焊接过程中，焊头施加在工件上的压力会产生界面磨擦。

这种磨擦会产生热量，使工件表面温度升高。

7. 塑性变形：由于焊头的振动和界面磨擦，工件表面的温度升高，材料开始软化。

在一定的压力下，工件开始发生塑性变形。

8. 熔融：随着温度的升高和塑性变形的发生，工件表面的材料开始熔融。

熔融的材料填充在焊接区域，并与另一工件表面的熔融材料相互融合。

9. 冷却固化：焊接完成后，焊接区域的温度会逐渐降低。

熔融的材料会在冷却过程中固化，形成坚固的焊接点。

超声波焊接机的工作原理基于超声波的机械振动和界面磨擦产生的热量。

它可以实现快速、高效、无污染的焊接过程，适合于各种金属和塑料材料的连接。

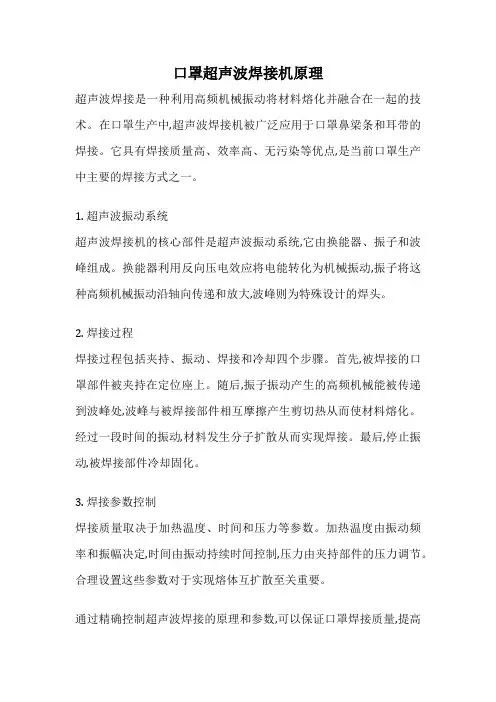

口罩超声波焊接机原理
超声波焊接是一种利用高频机械振动将材料熔化并融合在一起的技术。

在口罩生产中,超声波焊接机被广泛应用于口罩鼻梁条和耳带的焊接。

它具有焊接质量高、效率高、无污染等优点,是当前口罩生产中主要的焊接方式之一。

1. 超声波振动系统
超声波焊接机的核心部件是超声波振动系统,它由换能器、振子和波峰组成。

换能器利用反向压电效应将电能转化为机械振动,振子将这种高频机械振动沿轴向传递和放大,波峰则为特殊设计的焊头。

2. 焊接过程
焊接过程包括夹持、振动、焊接和冷却四个步骤。

首先,被焊接的口罩部件被夹持在定位座上。

随后,振子振动产生的高频机械能被传递到波峰处,波峰与被焊接部件相互摩擦产生剪切热从而使材料熔化。

经过一段时间的振动,材料发生分子扩散从而实现焊接。

最后,停止振动,被焊接部件冷却固化。

3. 焊接参数控制
焊接质量取决于加热温度、时间和压力等参数。

加热温度由振动频率和振幅决定,时间由振动持续时间控制,压力由夹持部件的压力调节。

合理设置这些参数对于实现熔体互扩散至关重要。

通过精确控制超声波焊接的原理和参数,可以保证口罩焊接质量,提高
生产效率,满足口罩在使用时的密合性和耐用性要求。

超声波焊接机的工作原理超声波焊接机是一种常用于塑料焊接的设备，它利用超声波的振动产生磨擦热来实现材料的熔接。

下面将详细介绍超声波焊接机的工作原理。

一、超声波发生器超声波焊接机的核心部件是超声波发生器，它能够将电能转化为机械振动能。

超声波发生器由电源、振荡器和换能器组成。

电源提供工作所需的电能，振荡器将电能转化为高频电能，而换能器则将高频电能转化为机械振动能。

二、振动系统振动系统由换能器和焊头组成。

换能器将高频电能转化为机械振动能，并将其传递给焊头。

焊头通过振动将机械能转化为超声波能量，并将其传递给工件。

三、焊接过程超声波焊接机的焊接过程包括压合、磨擦和熔接三个阶段。

1. 压合阶段：工件被放置在焊接夹具中，焊头通过压力将工件密切接触。

这个阶段的目的是确保焊接接头的密切贴合，以便后续的磨擦和熔接。

2. 磨擦阶段：超声波发生器产生的振动能量通过焊头传递给工件，使得工件表面发生弱小的磨擦。

由于磨擦产生的热量，工件的温度逐渐升高。

3. 熔接阶段：随着温度的升高，工件中的塑料开始熔化。

振动能量继续传递，使得熔化的塑料流动并填充接头间的空隙。

当塑料冷却后，形成坚固的焊接接头。

四、优点和应用超声波焊接机具有以下优点：1. 高效：焊接速度快，普通只需要几秒钟即可完成。

2. 环保：焊接过程中无需使用焊接剂或者其他辅助材料，减少了环境污染。

3. 精确：焊接接头的质量稳定可靠，焊接强度高。

超声波焊接机广泛应用于塑料制品的生产中，如电子产品、汽车零部件、医疗器械等。

它可以用于焊接不同种类的塑料，如ABS、PC、PP等。

同时，超声波焊接机也可以用于焊接塑料与金属的接头。

总结：超声波焊接机利用超声波的振动产生磨擦热，实现材料的熔接。

它由超声波发生器、振动系统和焊头组成。

在焊接过程中，焊头通过振动将机械能转化为超声波能量，并将其传递给工件。

超声波焊接机具有高效、环保和精确的优点，广泛应用于塑料制品的生产中。

超声波焊接机的工作原理超声波焊接机是一种常用于塑料焊接的设备，它利用超声波振动产生的热能来实现材料的焊接。

下面将详细介绍超声波焊接机的工作原理。

1. 超声波发生器超声波发生器是超声波焊接机的核心部件，它能将电能转换为机械振动能。

超声波发生器中的压电陶瓷片（也称为换能器）会受到电场的作用而振动，产生高频的机械振动。

2. 振动系统超声波发生器通过振动系统将机械振动传递到焊接头部。

振动系统通常由振动块、振动模具和焊接头组成。

振动块负责将超声波发生器产生的机械振动传递给振动模具，而振动模具则将振动传递给焊接头。

3. 焊接头焊接头是超声波焊接机的关键部件，它由一个或者多个焊接角或者焊接面组成。

焊接头的设计根据被焊接材料的形状和要求来确定。

当焊接头与被焊接材料接触时，超声波振动会导致材料份子之间的磨擦，从而产生热能。

4. 塑料熔融超声波振动引起的热能会使被焊接材料局部熔融。

焊接头的振动会使材料表面迅速熔化，形成一个熔融池。

熔融池内的材料会与相邻的材料发生交流和混合，从而实现材料的焊接。

5. 压力控制超声波焊接机在焊接过程中还需要施加一定的压力。

压力的作用是将熔融的材料压实，使其在冷却过程中形成坚固的焊接接头。

压力的大小需要根据被焊接材料的性质和要求进行调整。

6. 冷却焊接完成后，超声波焊接机会住手振动并保持一定的压力，使焊接接头在冷却过程中固化。

冷却时间根据被焊接材料的性质和要求来确定。

冷却完成后，焊接接头就形成为了一个坚固的连接。

超声波焊接机的工作原理可以总结为：通过超声波发生器产生的机械振动，通过振动系统传递到焊接头，使被焊接材料局部熔融并施加一定的压力，最终形成一个坚固的焊接接头。

值得注意的是，超声波焊接机适合于焊接塑料材料，特殊是对于热敏感的材料而言，它是一种理想的焊接方法。

超声波焊接机具有焊接速度快、焊接强度高、焊接效果好等优点，因此在汽车、电子、医疗器械等行业得到广泛应用。

超声波焊接机的工作原理超声波焊接机是一种常用的焊接设备，它利用超声波的振动来实现材料的焊接。

其工作原理是通过将电能转换为机械振动，然后将振动传递给焊接部件，使其发生塑性变形，从而实现焊接。

超声波焊接机主要由以下几个部分组成：超声波发生器、换能器、焊接头和控制系统。

1. 超声波发生器：超声波发生器是超声波焊接机的核心部件，它能将电能转换为高频电能，并将其输出给换能器。

超声波发生器通常由振荡电路、功率放大器和变压器组成。

2. 换能器：换能器是将超声波发生器输出的电能转换为机械振动的部件。

它由压电陶瓷材料制成，当超声波发生器输出电能时，压电陶瓷会发生压缩和膨胀，从而产生高频机械振动。

3. 焊接头：焊接头是将超声波振动传递给焊接部件的部件。

它通常由焊头和压力系统组成。

焊头是将振动传递给焊接部件的介质，它通常由钛合金或铝合金制成，具有良好的导振性能。

压力系统用于施加一定的压力，使焊接部件在振动的作用下发生塑性变形。

4. 控制系统：控制系统用于控制超声波焊接机的工作参数，包括振动频率、振幅、焊接时间等。

通过调节这些参数，可以实现不同材料的焊接。

超声波焊接机的工作过程如下：首先，将需要焊接的部件放置在焊接头之间，然后通过控制系统设置焊接参数。

接下来，超声波发生器将电能转换为高频电能，并将其输出给换能器。

换能器将电能转换为机械振动，并将振动传递给焊接头。

焊接头的振动会使焊接部件发生塑性变形，从而实现焊接。

最后，根据设定的焊接时间，控制系统会停止超声波发生器的工作，完成焊接过程。

超声波焊接机具有以下优点：1. 高效：焊接速度快，一般只需几秒钟即可完成焊接。

2. 环保：焊接过程中不需要使用焊接剂或填充材料，无需额外的化学物质，对环境友好。

3. 节能：超声波焊接机的能耗较低，不会产生大量的热量。

4. 焊接强度高：焊接接头强度高，焊接质量稳定可靠。

5. 适用范围广：适用于金属、塑料等多种材料的焊接。

总结：超声波焊接机利用超声波振动实现材料的焊接，通过超声波发生器、换能器、焊接头和控制系统的协同工作，将电能转换为机械振动，并将其传递给焊接部件，从而实现焊接。

超声波焊接机原理超声波焊接机是一种利用超声波振动产生的热能来实现材料的焊接的设备。

它通过将高频电能转换为机械振动能，然后通过焊接头将振动能传递给焊接材料，从而产生热能，使材料表面熔化，最终实现焊接。

超声波焊接机的核心部件是超声波振动系统，包括超声波发生器、换能器和焊接头。

超声波发生器将电能转换为高频电能，然后通过连接线传递给换能器。

换能器将电能转换为机械振动能，并将振动能传递给焊接头。

焊接头由振动系统和焊接模具组成，振动系统将振动能传递给焊接模具，焊接模具通过对焊接材料施加压力，将振动能转化为热能，使焊接材料熔化并实现焊接。

超声波焊接机的原理是利用超声波的高频振动特性，将焊接头施加在需要焊接的材料上，通过振动产生的摩擦热使材料表面温度升高，达到熔点并融合在一起。

超声波焊接机可以焊接各种材料，包括金属、塑料、陶瓷等，广泛应用于汽车、电子、医疗器械等行业。

超声波焊接机具有以下特点：1. 高效率：超声波焊接机的焊接速度快，一般可以在几秒钟内完成焊接，大大提高了生产效率。

2. 焊接质量好：超声波焊接机焊接时产生的热量局限在焊接区域，不会对材料的其他部分产生影响，焊接接头均匀牢固，焊接强度高。

3. 环保节能：超声波焊接机不需要使用焊接剂或其他辅助材料，不会产生有害气体和废料，符合环保要求。

4. 焊接适应性强：超声波焊接机可以焊接各种材料，无论是金属、塑料还是陶瓷，都可以实现高质量的焊接。

5. 操作简单：超声波焊接机采用自动化控制系统，操作简单方便，只需设置焊接参数即可完成焊接。

总结起来，超声波焊接机利用超声波振动产生的热能实现材料的焊接，具有高效率、焊接质量好、环保节能、焊接适应性强和操作简单等优点。

它在各个行业中得到广泛应用，为生产提供了便利和效益。

超声波焊接机的工作原理超声波焊接机是一种常用于金属和塑料材料焊接的设备。

它利用超声波的机械振动产生热能，将两个工件加热至熔点并施加压力，使它们在短时间内形成牢固的焊接。

超声波焊接机主要由超声波发生器、换能器、焊接头和控制系统等组成。

下面将详细介绍超声波焊接机的工作原理。

1. 超声波发生器超声波发生器是超声波焊接机的核心部件，它能将电能转换为机械振动能。

超声波发生器通过电路将高频电能转换为高频电磁振动，并将其传递给换能器。

2. 换能器换能器是超声波焊接机的关键部件，它将超声波发生器产生的高频电磁振动转换为机械振动。

换能器通常由压电陶瓷材料制成，当施加电场时，压电陶瓷会发生机械变形，从而产生超声波振动。

3. 焊接头焊接头是超声波焊接机用于传递超声波振动到工件的部件。

它通常由钛合金制成，具有良好的导声性能和耐磨损性。

焊接头通过换能器将机械振动传递给工件，使工件表面发生微小的振动。

4. 控制系统控制系统是超声波焊接机的重要组成部分，它用于控制焊接过程中的参数和监测焊接质量。

控制系统通常包括超声波发生器的频率和功率调节、焊接头的振幅和压力调节、焊接时间的设置等功能。

超声波焊接机的工作原理如下：1. 准备工作首先，将待焊接的工件放置在超声波焊接机的工作台上，并根据焊接要求调整焊接头的位置和角度。

然后，根据工件的材料和尺寸设置超声波发生器的频率和功率。

2. 施加压力启动超声波焊接机后，超声波发生器开始产生高频电磁振动，并通过换能器转换为机械振动。

机械振动经由焊接头传递给工件，使工件表面产生微小的振动。

同时，焊接头施加压力将工件紧密贴合在一起。

3. 加热工件工件表面的微小振动会产生摩擦热，将工件加热至熔点。

对于金属材料，超声波焊接机通过振动摩擦加热的方式使金属表面熔化，然后冷却固化形成焊接点。

对于塑料材料，超声波焊接机通过振动摩擦加热的方式使塑料分子间的结构破坏，然后冷却固化形成焊接点。

4. 完成焊接在加热过程中，焊接头施加的压力保持不变，直到工件完全冷却固化。

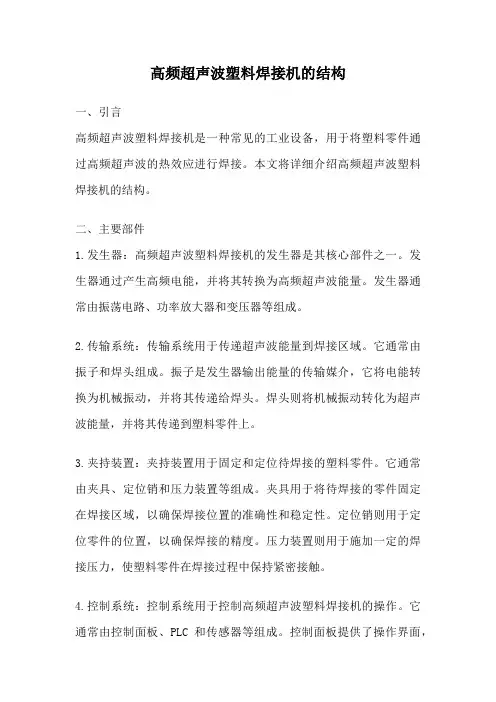

高频超声波塑料焊接机的结构一、引言高频超声波塑料焊接机是一种常见的工业设备，用于将塑料零件通过高频超声波的热效应进行焊接。

本文将详细介绍高频超声波塑料焊接机的结构。

二、主要部件1.发生器：高频超声波塑料焊接机的发生器是其核心部件之一。

发生器通过产生高频电能，并将其转换为高频超声波能量。

发生器通常由振荡电路、功率放大器和变压器等组成。

2.传输系统：传输系统用于传递超声波能量到焊接区域。

它通常由振子和焊头组成。

振子是发生器输出能量的传输媒介，它将电能转换为机械振动，并将其传递给焊头。

焊头则将机械振动转化为超声波能量，并将其传递到塑料零件上。

3.夹持装置：夹持装置用于固定和定位待焊接的塑料零件。

它通常由夹具、定位销和压力装置等组成。

夹具用于将待焊接的零件固定在焊接区域，以确保焊接位置的准确性和稳定性。

定位销则用于定位零件的位置，以确保焊接的精度。

压力装置则用于施加一定的焊接压力，使塑料零件在焊接过程中保持紧密接触。

4.控制系统：控制系统用于控制高频超声波塑料焊接机的操作。

它通常由控制面板、PLC和传感器等组成。

控制面板提供了操作界面，可以对焊接参数进行调整和监控。

PLC（可编程逻辑控制器）用于控制设备的整个工作流程，实现自动化生产。

传感器用于监测焊接过程中的温度、压力等参数，以保证焊接质量和安全性。

三、工作原理高频超声波塑料焊接机的工作原理基于超声波的热效应。

当高频电能通过发生器转换为高频超声波能量后，传输系统将其传递到焊接区域。

焊头将超声波能量传递到塑料零件上，使其产生高频振动，而这种振动会在摩擦作用下产生热量。

当热量达到塑料的熔点时，塑料零件就会熔化并与相邻的零件融合在一起。

通过控制系统的调节，可以控制焊接的时间、温度和压力等参数，以达到理想的焊接效果。

四、应用领域高频超声波塑料焊接机在各个领域都有广泛的应用。

它可以用于汽车工业、电子工业、医疗器械、家电制造等行业的塑料制品焊接。

例如，在汽车工业中，高频超声波塑料焊接机可以用于汽车灯具、仪表盘、内饰件等塑料零件的焊接。

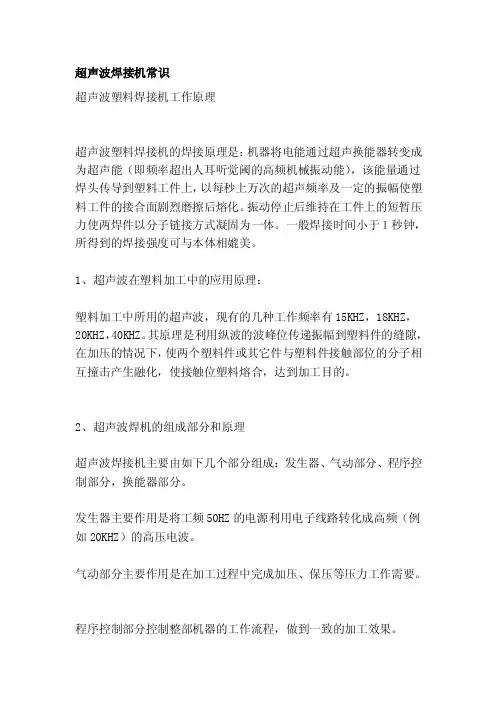

超声波焊接机常识超声波塑料焊接机工作原理超声波塑料焊接机的焊接原理是：机器将电能通过超声换能器转变成为超声能（即频率超出人耳听觉阈的高频机械振动能），该能量通过焊头传导到塑料工件上，以每秒上万次的超声频率及一定的振幅使塑料工件的接合面剧烈磨擦后熔化。

振动停止后维持在工件上的短暂压力使两焊件以分子链接方式凝固为一体。

一般焊接时间小于１秒钟，所得到的焊接强度可与本体相媲美。

1、超声波在塑料加工中的应用原理：塑料加工中所用的超声波，现有的几种工作频率有15KHZ，18KHZ，20KHZ，40KHZ。

其原理是利用纵波的波峰位传递振幅到塑料件的缝隙，在加压的情况下，使两个塑料件或其它件与塑料件接触部位的分子相互撞击产生融化，使接触位塑料熔合，达到加工目的。

2、超声波焊机的组成部分和原理超声波焊接机主要由如下几个部分组成：发生器、气动部分、程序控制部分，换能器部分。

发生器主要作用是将工频50HZ的电源利用电子线路转化成高频（例如20KHZ）的高压电波。

气动部分主要作用是在加工过程中完成加压、保压等压力工作需要。

程序控制部分控制整部机器的工作流程，做到一致的加工效果。

换能器部分是将发生器产生的高压电波转换成机械振动，经过传递、放大、达到加工表面。

3、超声波焊接机的参数及调节方法：一般的超声波焊接机上有如下的参数是可以调节的：A：超声波发生器上的调谐旋钮：这是超声波焊机最关键的一个调节旋钮。

其调节目的是使超声波发生器所发出的高压电信号频率同换能器部分的机械谐振频率一致。

方法是轻触测试开关、左右设防该旋钮，使负载指示的电流为最小，即可完成调谐步骤。

B：振幅档：此旋钮有些机种上没有这个旋钮，其功能是通过调节发生器的输出电压，达到高速输出振幅的目的。

C：气动部分：包括调速器、气压调节旋钮。

调速器用于调节气缸的上、下速度。

气压调节旋钮调节工作气压。

D：熔接时间（WELD TIME）：用于调节超声波发射的时间，一般的塑料件熔接时间为 0.6S以下，通常超过1.5S熔接时间均可视作失败熔接（可视作振幅不够，或设计不合理）。

超声波焊接机的工作原理超声波焊接机的工作原理：超声波焊接机是一种利用超声波振动产生的热能来实现材料的焊接的设备。

它主要由超声波发生器、振动系统、焊接头和控制系统组成。

1. 超声波发生器：超声波发生器是超声波焊接机的核心部件，它能够将电能转化为超声波振动能。

在超声波发生器中，电能首先被转化为高频电能，然后通过压电陶瓷换能器将电能转化为机械振动能。

2. 振动系统：振动系统由压电陶瓷换能器和振动增幅器组成。

压电陶瓷换能器接收到超声波发生器产生的机械振动能后，将其转化为超声波振动能。

振动增幅器将超声波振动能进行放大，并传递到焊接头。

3. 焊接头：焊接头是超声波焊接机焊接材料的关键部件。

它通常由焊接头块和焊接头角组成。

焊接头块负责传递超声波振动能到焊接材料上，而焊接头角则用于集中能量和控制焊接过程。

4. 控制系统：控制系统是超声波焊接机的智能化部份，它能够监测和控制焊接过程中的各项参数，以确保焊接质量。

控制系统通常包括超声波发生器控制、振动系统控制、焊接头温度控制等功能。

超声波焊接机的工作原理如下：首先，超声波发生器产生高频电能，并将其转化为机械振动能。

然后，振动系统将机械振动能传递到焊接头。

焊接头将超声波振动能传递到焊接材料上，使其产生热能。

热能可以使焊接材料的表面温度升高，从而使其软化和熔化。

当焊接材料熔化后，焊接头施加一定的压力，将焊接材料连接在一起。

最后，焊接头住手振动，焊接材料冷却固化，完成焊接过程。

超声波焊接机的工作原理基于超声波的特性，超声波具有高频、高能量和高速传播等特点。

通过利用超声波的特性，超声波焊接机能够实现高效、快速、无污染的焊接过程。

它广泛应用于塑料、金属、纺织品等领域的焊接工艺中，具有焊接速度快、焊接强度高、焊接接头美观等优点。

超声波焊接机设计方案一、引言在现代制造业中，焊接技术被广泛应用于各个领域，其中超声波焊接技术因其高效、节能、无污染等优点而备受关注。

本文将提出一种超声波焊接机的设计方案，旨在实现高质量的焊接效果，提高生产效益。

二、设计目标1. 提高焊接效率：减少焊接时间，提高生产效率。

2. 确保焊接质量：保证焊接接头的强度和牢固性。

3. 降低能量消耗：采用节能的设计方案，减少能源消耗。

4. 提高操作便捷性：简化机器操作流程，减少操作人员的技术要求。

三、设计内容1. 设备结构设计超声波焊接机主要由超声波振动系统、焊接头、焊接压力系统和控制系统四个主要部分组成。

整体结构应稳固，确保焊接时不发生震动，同时尽量减少噪音对操作人员的影响。

各个部件之间的连接采用高强度的螺纹或焊接方式，以确保焊接机的稳定性。

2. 超声波振动系统设计超声波振动系统是超声波焊接机的核心部件，其设计关乎到焊接效果和质量。

为了提高焊接效率，应选用高频率的超声波振动系统，一般在20kHz到40kHz之间。

同时，振动系统的附件如换能器和焊接头应采用高性能的材料，以提高换能效率和焊接质量。

3. 焊接头设计焊接头是超声波焊接的关键部件，其结构设计直接影响到焊接质量。

焊接头应根据被焊接材料的特性进行设计，确保焊接面积均匀，焊缝牢固。

此外，焊接头的几何形状和角度也会影响焊接质量，应根据具体需求进行合理设计。

4. 焊接压力系统设计焊接压力是超声波焊接的重要参数，对焊接质量起着关键作用。

焊接压力系统应能够提供稳定的焊接压力，同时具备控制焊接头合适压力的能力。

为了减小焊接过程中的振动和噪音，焊接压力应呈现均匀的分布。

5. 控制系统设计控制系统是超声波焊接机的大脑，负责监控和控制整个焊接过程。

设计控制系统时，应考虑到操作的简便性和灵活性，提供丰富的参数调节和设定功能。

同时，控制系统应具备实时监测和反馈功能，及时发现并纠正焊接过程中的异常。

四、设计优势1. 高效节能：超声波焊接机的设计方案能够提高焊接速度，减少能源消耗，实现高效节能的焊接过程。

超声波焊接机的工作原理超声波焊接机是一种常用于金属、塑料等材料的焊接工艺，其工作原理是利用超声波的振动能量将两个或多个材料加热并连接在一起。

下面将详细介绍超声波焊接机的工作原理。

1. 超声波发生器超声波焊接机的核心部件是超声波发生器。

超声波发生器产生高频电信号，并将其转换成机械振动。

通常采用的是压电陶瓷材料，当施加电场时，压电陶瓷会发生机械振动，产生超声波。

2. 振动系统振动系统由超声波发生器和振动换能器组成。

超声波发生器将电信号转换成机械振动，然后通过振动换能器将振动传递到焊接头部。

3. 焊接头部焊接头部是超声波焊接机的关键部件。

它由振动换能器、焊接夹具和焊接角组成。

振动换能器将机械振动传递给焊接夹具，焊接夹具通过焊接角将振动传递给工件。

4. 工件准备在进行超声波焊接之前，需要对工件进行准备。

通常需要清洁工件表面，确保没有杂质和油脂。

同时，还需要对工件进行定位，以确保焊接的准确性和稳定性。

5. 焊接过程当超声波焊接机开始工作时，超声波发生器会产生高频电信号，并将其转换成机械振动。

振动系统将机械振动传递给焊接头部，焊接头部通过焊接角将振动传递给工件。

在焊接过程中，焊接头部施加压力并振动，使工件表面产生摩擦热。

摩擦热使工件表面温度升高，塑料材料软化并熔化。

当达到一定的温度和压力时，焊接头部停止振动，保持一段时间，使熔化的塑料冷却和凝固，从而实现焊接。

6. 焊接质量控制超声波焊接机通常具有焊接质量控制功能，以确保焊接质量。

通过对焊接过程中的振动幅度、压力、时间等参数进行监控和调整，可以控制焊接的质量和稳定性。

总结：超声波焊接机通过利用超声波的振动能量将两个或多个材料加热并连接在一起。

其工作原理是通过超声波发生器产生高频电信号，并将其转换成机械振动。

振动系统将机械振动传递给焊接头部，焊接头部通过焊接角将振动传递给工件。

在焊接过程中，焊接头部施加压力并振动，使工件表面产生摩擦热，从而实现焊接。

超声波焊接机具有焊接质量控制功能，可以通过监控和调整振动幅度、压力、时间等参数来控制焊接的质量和稳定性。

超声波焊接机的组成部分和原理超声波焊接机主要由如下几个部分组成：发生器、气动部分、程序控制部分，换能器部分。

发生器主要作用是将工频50HZ的电源利用电子线路转化成高频（例如20KHZ）的高压电波。

气动部分主要作用是在加工过程中完成加压、保压等压力工作需要。

程序控制部分控制整部机器的工作流程，做到一致的加工效果。

换能器部分是将发生器产生的高压电波转换成机械振动，经过传递、放大、达到加工表面。

现在国内应用较多的发生器一般有两种：一种是以美国BRANSON公司为代表，所采用的桥式功放电路，保护电路采用相位保护，工作频率一般为20KHZ。

其优点是电转换效率高，缺点是频率调节电感调节范围窄，频率跟踪性能较差。

另一个缺点是功率不可能做得很大，最大也就是3KW左右；另一种是台湾型机器，普遍采用B类功放、过流保护、桥式反馈。

优点是功率可以做得较大（如4.2KW），频率跟踪性能好，大功率情况下一般采用15KHZ的工作频率。

缺点是电转化效率较低，15KHZ的工作频率是人耳所能听到的，反映出噪声较大；另外还有瑞士、德国、日本的采用频率自动跟踪技术的机器。

因其价格较高，国内并不常见。

换能器部分由三部分组成：换能器（TRANSDUCER）；增幅器（又称二级杆、变幅杆，BOOS TER）；焊头（又称焊模，HORN或SONTRODE）。

①换能器(TRANSDUCER)：换能器的作用是将电信号转换成机械振动信号。

将电信号转换成机械振动信号有两种物理效应可以应用。

A：磁致伸缩效应。

B：压电效应的反效应。

磁致伸缩效应在早期的超声波应用中较常使用，其优点是可做的功率容量大；缺点是转化效率低，制作难度大，难于大批量工业生产。

自从朗之万压电陶瓷换能器的发明，使压电效应反效应的应用得以广泛采纳。

压电陶瓷换能器具有转换效率高，大批量生产等优点，缺点是制作的功率容量偏小。

现有的超声波机器一般都采用压电陶瓷换能器。

压电陶瓷换能器是用两个金属的前后负载块将压电陶瓷夹在中间，通过螺杆紧密连接而制成的。

2013-02-20 来源：威海华特超声科技有限公司/
超声波焊接设备由哪几个基本部件组成
超声波焊接机由一下四个基本部件组成：
1、高频电流发生器。

这一部分的主要作用是将输入的低频电流转换为输出的高频电流。

高频电流的频率范围与超声频率范围相同，一般为20-40千赫。

在焊接大件时，也有使用10千赫的。

2、换能器。

换能器的功用是将高频电流转成高频的机械振动，即转成超声能。

完成这种转换的常用方法有两种：一种是利用压电效应。

某些不对称的晶体，如天然的石英晶片和合成的钛酸锉等，当其处于交变电场时，即会随着电压的变化而发生相同频率的机械变形或尺寸伸缩，这种现象即所谓压电效应。

从声学原理知，声强是正比于声波振幅平方的。

由上列两种方法转换的超声波幅都不大，因此，这种不大的运动还需适当放大才能使用。

3、焊具。

焊具是将超声能量传送给待焊塑料的工具。

通常都用铝、钛或蒙乃耳合金做成圆锥体。

所以做成锥体，理由是便于超声能量在待焊接部件上集中，并便于焊具的制造。

为了防止焊具与塑料接触部分过多磨损，焊具顶端一般均镶有碳化钨的接头。

焊具顶端的直径随焊接工作的具体情况而异，通常在12-120毫米范围内变化。

4、底座。

底座是超声波焊接机中的可动下压头。

它的作用是支承焊件，以便焊件接头接受超声的冲击，但它的相对位置随整机的结构而变化。

如果波导管位于下方，则底座必在上方。

2013-02-20 来源：威海华特超声科技有限公司/。

超声波焊接机操作指导书第一章：引言1.1 背景和目的超声波焊接是一种常用的焊接方法，它利用超声波的振动能量将两个或多个材料加热并使其熔化，然后使其冷却并形成一个坚固的连接。

本操作指导书的目的是为用户提供超声波焊接机的操作指导，以确保操作的正确性和安全性。

1.2 读者对象本操作指导书适用于超声波焊接机的操作者，无论其是否具有相关经验。

在阅读本指导书之前，请确保您具备基本的电气和机械知识。

第二章：超声波焊接机概述2.1 机器组成超声波焊接机主要由以下部件组成：- 控制器：用于设置焊接参数和监控焊接过程。

- 能量转换器：将电能转换为超声波振动能量。

- 焊接夹具：用于固定和定位待焊接的材料。

- 冷却系统：用于冷却焊接区域。

2.2 焊接原理超声波焊接机利用高频超声波振动将焊接材料加热到熔点，然后冷却形成焊接点。

焊接过程可以分为以下几个步骤：- 夹具夹紧：将待焊接的材料夹入夹具。

- 能量转换：通过控制器向能量转换器供电，将电能转换为超声波振动能量。

- 材料加热：超声波能量传递给材料并使其加热到熔点。

- 冷却固化：去除超声波能量，使焊点迅速冷却并固化。

第三章：超声波焊接机操作步骤3.1 准备工作在操作超声波焊接机之前，请确保以下准备工作已完成：- 确认焊接材料的种类和规格。

- 准备合适的焊接夹具。

- 连接电源并确保正确接地。

3.2 设置焊接参数根据焊接材料的要求，通过控制器设置以下参数：- 频率：选择适当的超声波频率。

- 功率：根据焊接材料的厚度和大小，选择适当的功率。

- 压力：根据焊接材料的要求，设置合适的焊接压力。

- 时间：根据焊接材料的要求，设置合适的焊接时间。

3.3 定位材料和夹紧将待焊接的材料放置在焊接夹具中，并确保夹具夹紧材料，以确保焊接的稳定性和准确性。

3.4 开始焊接按下启动按钮或相应的操作指令，开始焊接过程：- 超声波振动器开始振动，向焊接材料输送能量。

- 焊接头与材料接触并施加适当的焊接压力。
