同景地产两江工业园项目能效管理系统目录1 概述 (1)1.1 项目概况 (1)1.2 系统概述 (1)1.3 需求分析 (2)1.3.1 设计依据 (3)1.3.2 设计原则 (4)2 设计方案 (5)2.1 总体设计 (5)2.2 系统组成 (5)2.3 数据采集系统设计 (6)2.3.1 采集设计 (6)2.3.2 计量表的安装 (7)2.3.3 数据采集器 (9)2.4 数据传输系统设计 (11)2.4.1 系统架构 (11)2.4.2 计量装置和数据采集器的连接 (11)2.4.3 采集网络设计 (11)2.5 软件系统设计 (12)2.5.1 设计思路 (12)2.5.2 建筑能耗分项模型设计 (13)2.5.3 软件功能介绍 (16)3 能效管理系统软硬件清单 (29)1 概述1.1 项目概况本工程为同景地产两江工业园建设项目，总用地面积约71778.9 平米。
同景地产两江工业园遗址博物馆由一号建筑(同景地产两江工业园琉璃塔遗址保护建筑)，二号建筑（含画廊等遗址保护），三号建筑（碑亭重建/御碑保护建筑），寺院内大殿遗址和观音殿遗址的保护和展示，寺院西侧香水河遗址保护和展示，及相关配套服务管理设施等共同构成有机的整体。
本次设计主要包含一号建筑和二号建筑。
一号建筑（同景地产两江工业园琉璃塔遗址保护建筑）为高层建筑。
总建筑面积3182 平方米，地上九层。
总高91.357 米，其中塔身（不含顶部塔刹）高78.77米。
二号建筑（含画廊等遗址保护）为多层建筑。
总建筑面积39188平方米，其中地上33257 平方米，地下5931平方米，建筑高度为11.95 米。
1.2 系统概述能耗监测系统是指通过对国家机关办公建筑和大型公共建筑安装分类和分项能耗计量装置，采用远程传输等手段及时采集能耗数据，实现重点建筑能耗的在线监测和动态分析功能的硬件系统和软件系统的统称。
在我国目前的能耗结构中，建筑所造成的能源消耗，已占我国总的商品能耗的20％～30％。
唐山联通推动基站热自排节能技术应用信息时代3g阶段的到来让移动网承载了td、wcdma、gsm、cdma 等不同的通信系统，随着移动、电信、联通三家电信运营商移动基站共享共建工作的不断深入，移动网基站机房内的设备不断增多，功率密度不断增大，从整个移动网络设备的能源消耗分布来看，在整个移动网络中，基站设备的能源消耗占到了90%，成为通信行业的耗能大户，是通信行业的主要刚性成本。
从通信机房能耗结构上看，移动基站耗电主要是由通信主设备耗电和空调耗电组成。
利用室外冷源是有效减少基站空调工作时长，降低基站空调耗电的主要方法之一。
根据北方的气候情况，结合温度传导的特性，唐山联通开发试用了移动基站智能热自排系统，效果较好，目前已经大面积投入使用。
1 新系统实现节能创新移动基站智能热自排系统的节能原理是利用空气的热物理特性，结合设备自身排热结构，实现机房热量的定向排出。
唐山联通是从2007年开始研究这个系统。
该系统组成分两部分：热自排本身和配合单元。
热自排本身包括控制模块、排热单元和气压平衡三个组件。
配合单元包含温度分区模块、计量模块和防雷模块。
该系统运行时，通信设备的热量被其收集，然后导出机房。
主控机通过压力器感觉压力大小以进行适量的补充。
该系统具有五方面的运行特点，一是运行时间长，系统可一年四季使用；二是故障率低，系统利用空气对流的方式将设备热量直接导出机房，并没有复杂的电控机械结构，故障率很低。
此举也避免了一般情况下气流组织不合理形成的热岛现象；三是机房洁净度高，系统的压力平衡系统可保证机房内处于微正压状态，使机房洁净度不会因使用该系统出现明显劣化；四是机房温度分区控制，对基站电池和传输系统进行温度分区管理，实现基站无空调运行；五是安全系统完善，系统的排热结构可实现温高告警后的强制排热，有效保护电池和基站设备。
2 具备七大优势相比传统新风系统，该系统具备的七大优势可更高效实现基站机房能耗降低，还不影响设备的安全稳定性能（表）。

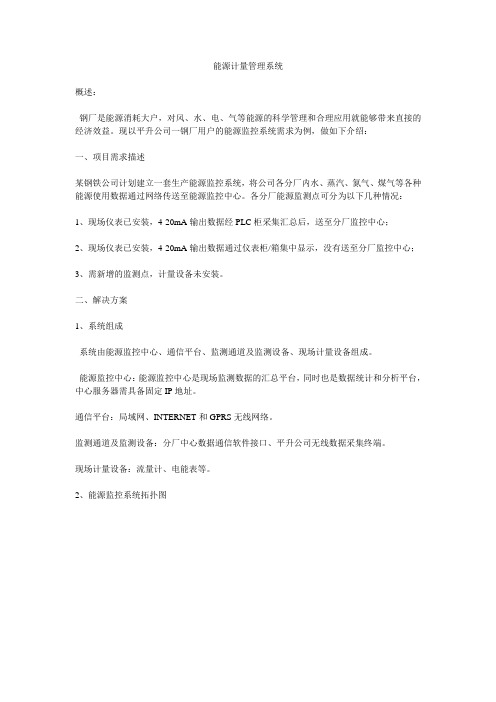

能源计量管理系统概述：钢厂是能源消耗大户，对风、水、电、气等能源的科学管理和合理应用就能够带来直接的经济效益。
现以平升公司一钢厂用户的能源监控系统需求为例，做如下介绍：一、项目需求描述某钢铁公司计划建立一套生产能源监控系统，将公司各分厂内水、蒸汽、氮气、煤气等各种能源使用数据通过网络传送至能源监控中心。
各分厂能源监测点可分为以下几种情况：1、现场仪表已安装，4-20mA输出数据经PLC柜采集汇总后，送至分厂监控中心；2、现场仪表已安装，4-20mA输出数据通过仪表柜/箱集中显示，没有送至分厂监控中心；3、需新增的监测点，计量设备未安装。
二、解决方案1、系统组成系统由能源监控中心、通信平台、监测通道及监测设备、现场计量设备组成。
能源监控中心：能源监控中心是现场监测数据的汇总平台，同时也是数据统计和分析平台，中心服务器需具备固定IP地址。
通信平台：局域网、INTERNET和GPRS无线网络。
监测通道及监测设备：分厂中心数据通信软件接口、平升公司无线数据采集终端。
现场计量设备：流量计、电能表等。
2、能源监控系统拓扑图3、实现思路：针对现场三种情况，实现思路如下：（1）数据已传至分厂监控中心采用平升公司数据通信软件接口形式，可把已传至分厂监控中心的监测点数据通过局域网络传送到能源监控中心。
（2）现场仪表已安装，数据未传至分厂中心对通过仪表柜/箱采集现场流量数据但没有送至分厂监控中心的监测点，可使用平升公司无线数据采集终端采集仪表柜/箱中二次仪表输出的4~20mA信号，通过GPRS无线网络传送至能源监控中心。
（3）需新增监测点对于目前还没有安装计量设备的新建监测点，建议选用带有RS485串口信号输出的计量仪表。
该类仪表直接输出数字信号，数据误差小。
此种情况可通过平升公司无线数据采集终端直接采集RS485串口输出的数字信号并完成数据的无线传输。
厦门瑞申自动化科技有限公司通信基站(机房)能耗综合管理系统1、系统概述：通信运营商的蜂窝网基站数量大，分布面广，安装位置分散且情况复杂。
基站大多是租用民房，有些电表由电网公司安装，有些电表为业主安装，表的类型非常多，既有感应式电度表，也有电子式电度表，还有IC 卡电表。
由于点多面广，情况复杂，通信公司需要派专人或委托代维公司抄表、维护，以满足基站的电量核算、用电分析等能耗日常管理。
特别是近年来，随着基站数量迅速增加，用电成本已经成为运营商的主要成本，而且比例还在逐年增加，节能降耗已成为联通公司重点工作之一。
但目前基站用电管理缺乏有效手段：柴油机发电管理混乱、用电信息分析统计失真。
节能目标缺乏科学依据。
针对以上现状，运营商高度重视以信息化手段节能降耗，大力推广企业内部信息化应用，通过推广新的信息化应用来提高自身的环境管理水平。
于是，远程智能抄表系统（能耗管理系统）开始在联通基站中试点应用。
到目前为止，中国联通已经在部分省市对新建局房和基站试点安装远程智能抄表系统，提高用电信息统计准确度和时效性，为“绿色行动计划”节能方案的选择和能耗运行管理体系建立提供决策依据。
能耗管理系统通过将基站总用电量、空调、开关电源等用电量进行实时监测并纳入监控系统，可以定期统计不同类型基站的用电参数。
能耗监控单元通过运营商自有网络GPRS/3G 将数据上传给地市数据汇聚层，再通过DCN 网络上传省级能耗管理平台。
完成基站用电量的采集、统计、分析、标杆比对。
1.1 目前的基站能源监控情况目前通信基站（机房）能源监控和管理中有如下几个问题特别突出：1.出现供电故障无法及时得知基站内采用三相供电，有时会出现缺相、三相不平衡、电压偏差超标甚至停电等各种各样的供电故障。
这些故障的出现会严重影响基站内设备的正常运行，如不能及时发现抢修就有可能使基站设备停机造成通讯故障甚至损坏设备，导致严重的损失。
靠人工监控根本就无法及时发现上述的故障。
能耗计量系统施工方案1. 引言能源是现代社会发展的基础，能耗计量系统作为监测和管理能源消耗的工具，在建筑、工业企业和公共机构中起着重要作用。
本文将介绍能耗计量系统的施工方案，包括系统构成、安装位置选定、系统组成部分、施工流程等内容。
2. 系统构成能耗计量系统由以下几个主要组成部分构成：2.1 采集设备采集设备是能耗计量系统的核心组成部分，用于采集各种能耗数据。
常见的采集设备包括电能表、水表、燃气表等。
这些采集设备通常带有通信接口，可以将采集到的数据传输到数据采集终端。
2.2 数据采集终端数据采集终端负责接收采集设备传输过来的数据，并进行处理和存储。
数据采集终端通常由硬件和软件组成，硬件负责数据的接收和传输，软件负责数据的处理和存储。
2.3 数据管理系统数据管理系统是能耗计量系统的核心部分，负责对采集到的数据进行管理和分析。
数据管理系统通常可以提供数据监测、报表生成、能耗分析等功能，方便用户进行能耗管理和优化。
3. 安装位置选定能耗计量系统的安装位置对系统的性能和功能起着重要影响。
在选择安装位置时，应考虑以下几个因素：3.1 测量对象根据需求确定需要监测和管理的能源类型和测量对象，如电能监测可以选择在主配电室安装电能表，水能监测可以在给水系统中安装水表等。
3.2 信号传输安装位置应保证采集设备与数据采集终端之间的信号传输通畅，避免信号干扰、丢失等情况发生。
3.3 安全性安装位置应符合安全规范，避免受到外部环境的影响，如高温、潮湿、有害气体等。
3.4 维护便利性安装位置应便于维护和管理，方便采集设备的安装、调试和维修。
4. 系统组成部分在进行能耗计量系统的施工时，需要准备以下组成部分：4.1 采集设备根据需求准备各种采集设备，如电能表、水表、燃气表等。
4.2 数据采集终端选择合适的数据采集终端，通常由硬件和软件组成。
硬件部分包括传输线路、数据采集器等，软件部分包括数据处理和存储等功能。
4.3 数据管理系统选择合适的数据管理系统，使其能够满足用户的需求。

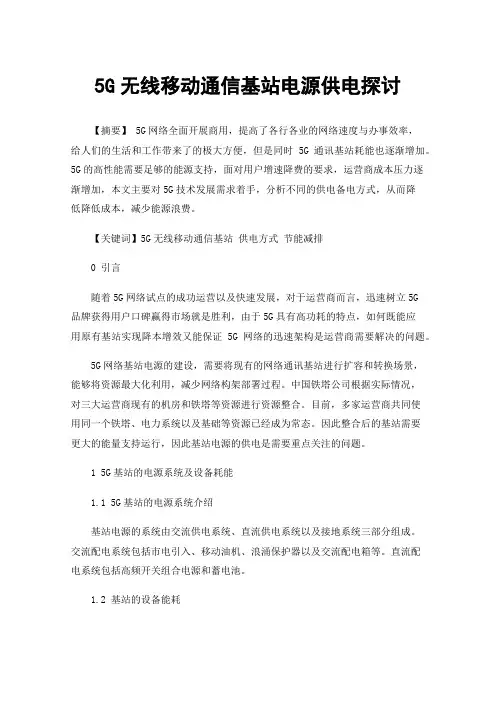

5G无线移动通信基站电源供电探讨【摘要】 5G网络全面开展商用，提高了各行各业的网络速度与办事效率，给人们的生活和工作带来了的极大方便，但是同时5G通讯基站耗能也逐渐增加。
5G的高性能需要足够的能源支持，面对用户增速降费的要求，运营商成本压力逐渐增加，本文主要对5G技术发展需求着手，分析不同的供电备电方式，从而降低降低成本，减少能源浪费。
【关键词】5G无线移动通信基站供电方式节能减排0 引言随着5G网络试点的成功运营以及快速发展，对于运营商而言，迅速树立5G品牌获得用户口碑赢得市场就是胜利，由于5G具有高功耗的特点，如何既能应用原有基站实现降本增效又能保证5G网络的迅速架构是运营商需要解决的问题。
5G网络基站电源的建设，需要将现有的网络通讯基站进行扩容和转换场景，能够将资源最大化利用，减少网络构架部署过程。
中国铁塔公司根据实际情况，对三大运营商现有的机房和铁塔等资源进行资源整合。
目前，多家运营商共同使用同一个铁塔、电力系统以及基础等资源已经成为常态。
因此整合后的基站需要更大的能量支持运行，因此基站电源的供电是需要重点关注的问题。
1 5G基站的电源系统及设备耗能1.1 5G基站的电源系统介绍基站电源的系统由交流供电系统、直流供电系统以及接地系统三部分组成。
交流配电系统包括市电引入、移动油机、浪涌保护器以及交流配电箱等。
直流配电系统包括高频开关组合电源和蓄电池。
1.2 基站的设备能耗5G基站高耗能对基站的提出了较高的要求。
5G网络推进初期，设备形态主要以CU/DU合设方式进行建设，据统计，5G设备标称功耗是LTE标称功耗的3倍。
5G网络站点建设模式为超高密度立体异构网络，其特点为宏微协调和高低频匹配。
并且，基站的能量料率越高5G网络信号就越强。
微站的尺寸和重量约为宏站的一半。
微站覆盖范围较小，其发射频率一般为1~5W或者100mW。
宏站的存在就是为了弥补微站信号范围有限的缺点，宏站可以有效的增强5G网络的整体覆盖效果。
信息通信能源智慧应用及标准前言信息通信能源是指保障信息通信网络正常运行的基础设施，主要包含供电系统、机房环境、管理平台等，其智慧化应用是指依托互联网、物联网、大数据、云计算等新技术对信息通信能源的生产、存储和使用进行实时监测、数据分析和优化处理，并通过数字化、网络化、智能化手段，实现能源在信息通信领域的安全、高效、绿色、智慧应用。
目前，能源智慧应用已成为信息通信领域发展的重要支撑，得到了国家高度重视与行业广泛关注。
《中华人民共和国经济和社会发展第十三个五年规划纲要》中明确提出，“深入推进能源革命，着力推动能源生产利用方式变革，优化能源供给结构，提高能源利用效率，建设清洁低碳、安全高效的现代能源体系”。
工业和信息化部《工业绿色发展规划（2016-2020 年）》中也提到，“推动绿色增长、实施绿色新政是全球主要经济体的共同选择，资源能源利用效率也成为衡量国家制造业竞争力的重要因素，推进绿色发展是提升国际竞争力的必然途径”。
随着产业数字化、网络化、智能化发展，大数据、云计算的应用量加速上升，由此带来的信息通信领域能耗呈高速上涨趋势。
2017 年，中国电信、中国移动、中国联通和中国铁塔年总耗电量约 535 亿（1）千瓦时，占全国工业用电量的 1.23%，且仍在快速增长。
注 1：数据来源：由中国电信、中国移动、中国联通、中国铁塔年能耗量数据计算得出。
信息通信行业新技术、新业务的不断演进更迭，特别是第五代移动通信（5G）大规模商用、数据中心规模快速扩张以及网络运维工作日趋复杂，能源智慧应用迫在眉睫。
5G 业务规模化应用对信息通信能源的差异化保障能力提出更高要求。
据中国信息通信研究院权威发布，我国将在 2020 年上半年实现 5G 大规模商用。
5G 以全新的移动通信系统架构，提供十倍于 4G 的峰值速率、毫秒级的无线传输时延和超高的连接能力。
5G 网络的切片化和应用场景的多样化，如车联网、远程医疗等高可靠低时延业务对能源的稳定性、安全性提出极高要求。
智慧电能计量管理系统设计方案智慧电能计量管理系统是一种集成了智能化、自动化和信息化技术的电能计量管理系统。
通过智能电表、数据采集设备、数据传输网络和计量数据管理系统等组成部分实现电能计量数据的采集、传输和管理。
本文将针对智慧电能计量管理系统的设计方案进行详细阐述。
一、系统需求分析智慧电能计量管理系统的设计方案应满足以下需求：1.实时监测功能：通过智能电表对电能消耗进行实时监测，及时了解用电情况，减少电能浪费；2.计量数据采集功能：通过数据采集设备收集智能电表的计量数据，并将数据传输至计量数据管理系统；3.数据传输和存储功能：通过数据传输网络实现计量数据的传输，并将数据存储至计量数据管理系统中；4.计量数据管理功能：对采集到的计量数据进行管理、分析和应用，为用户提供各种统计报表和数据查询功能；5.远程控制功能：通过计量数据管理系统实现对智能电表的远程监控和控制，提高用电效率；6.安全性能：保护计量数据的隐私安全，确保系统运行的稳定性和可靠性。
二、系统设计方案1.硬件架构设计智慧电能计量管理系统的硬件架构主要包括智能电表、数据采集设备、数据传输网络和计量数据管理系统等。
（1）智能电表：选择具有高精度和稳定性能的智能电表，支持远程通讯功能，能够实时监测和记录电能消耗数据。
（2）数据采集设备：选用性能稳定可靠的数据采集设备，负责收集智能电表的计量数据，并将数据传输至计量数据管理系统。
（3）数据传输网络：采用安全可靠的网络通讯技术，建立数据传输网络，确保计量数据的实时传输和存储。
（4）计量数据管理系统：设计和开发一套功能完善、易用性高的计量数据管理系统，用于对采集到的计量数据进行管理、分析和应用。
2.软件系统设计智慧电能计量管理系统的软件系统主要包括数据采集软件、数据传输软件和计量数据管理软件等。
（1）数据采集软件：与数据采集设备配套的软件，负责对智能电表的计量数据进行采集和处理，将数据传输至数据传输软件。
能耗管理系统（一）引言概述：能耗管理系统是一种用于监测和管理能耗的软件系统。
它通过收集和分析各种能源数据，帮助机构和企业了解能源使用情况，优化能源消耗，并减少能源浪费。
本文将对能耗管理系统的五个主要方面进行详细介绍。
正文内容：一、数据收集和监测1. 安装传感器设备：能耗管理系统需要安装传感器设备来收集能源数据，如电力、水、气体等。
2. 数据读取与传输：系统通过读取传感器设备的数据，并将其传输到中央服务器进行存储和分析。
3. 实时监测能耗：系统提供实时能耗监测功能，能够及时显示各种能源的使用情况，并对异常情况进行报警。
二、能源分析和优化1. 能耗分析报告：根据收集到的数据，系统生成能耗分析报告，用于分析各种能源的使用情况和变化趋势。
2. 能源优化建议：系统基于能耗分析结果，提供能源优化建议，以帮助机构和企业降低能耗，并提高能源使用效率。
3. 功能优化和升级：系统不断优化和升级功能，使能源分析更准确，建议更科学，以适应不断变化的能源消耗需求。
三、能源节约措施与监控1. 能耗预测模型：系统根据历史数据和预测算法，建立能耗预测模型，用于预测未来能源使用情况。
2. 节能措施监控：系统监控并评估已实施的节能措施，提供相应的反馈和改进建议。
3. 能源监控报告：系统通过能源监控报告，展示节能效果和节能成本，帮助机构和企业评估节能措施的效果。
四、能源管理与调度1. 能源计划制定：系统支持制定能源计划，包括能源采购、能源使用时间和能源消耗预算等。
2. 能源调度管理：系统监控能源使用情况，根据能源计划进行能源调度管理，优化供需平衡。
3. 异常报警和故障排查：系统及时检测能源使用的异常情况，并提供相应的报警和故障排查功能。
五、能耗管理系统的效益与总结1. 能源成本降低：能耗管理系统帮助机构和企业通过对能源数据的分析和优化，降低能源使用成本。
2. 能源效率提高：系统提供能源优化建议和实时监测功能，帮助机构和企业提高能源使用效率。
移动、联通、电信通信基站（机房）用电计量能耗管理系统一、项目背景：近年来，移动、联通、电信公司大力完善网络覆盖，公司的蜂窝网基站数量大，分布面广，安装位置分散且情况复杂。
基站大多是租用民房，有些电表由电网公司安装，有些电表为业主安装，表的类型非常多，既有机械式电度表，也有电子式电度表，还有IC卡电表。
由于点多面广，情况复杂，公司需要派专人或委托代维公司抄表、维护，以满足基站的电量核算、用电分析等能耗日常管理。
特别是近年来，随着基站数量迅速增加，用电成本已经成为公司的主要成本，而且比例还在逐年增加。
由于缺乏具体的监测手段，基站用电较难管理，也无法对基站的用电量进行科学系统地监测管理。
因此，研究并建设能适应大规模基站系统需要的能耗管理系统，对于节能减排的建设和用电的精细化管理具有积极的意义。
1、目前的基站能源监控情况目前通信基站（机房）能源监控和管理中有如下几个问题特别突出：1）、出现供电故障无法及时得知基站内采用三相供电，有时会出现缺相、三相不平衡、电压偏差超标甚至停电等各种各样的供电故障。
这些故障的出现会严重影响基站内设备的正常运行，如不能及时发现抢修就有可能使基站设备停机造成通讯故障甚至损坏设备，导致严重的损失。
靠人工监控根本就无法及时发现上述的故障。
2）、非电力供电基站电费失真除电力供电基站外，有很大一部分基站都是采用出租房屋方提供的电源，因场地条件限制，许多电表安装无法规范，可人为私自改动电表或私接电源窃电的机会很多。
由于没有先进的技术手段对此行为进行监督管理，光靠现有的管理手段，既使有人改电表或窃电，我们的工作人员也无法知道。
3）、人工发电时长统计管理混乱过去，每个基站的常规用电数量、基站突发性断电人工发电时长及电费等数据都靠人工进行统计，其最大的弊病是方法落后、统计随意性大和数据不精确。
随着基站代维方式的引进，代维单位到基站发电的次数、发电起始时间、人工发电总时长及该支付给代维单位的路费、人工发电费等数据无法核实，造成很大浪费。
4）、私接基站电源窃电现在所有基站（机房）都是无人值守，正好给窃电分子有机可乘。
加之大多数人对窃电行为的严重性意识不足，认为窃电不是违法犯罪，通信公司有钱对这点小钱不在乎。
另外窃电者的窃电手段普遍都比较高明，不通过技术的手段是很难抓到窃电者的。
利用私接电线的手段进行窃电的现象相当普遍。
这样的问题基站现场电表读数是无法真实反映基站实际用电情况的。
5）、对于基站的能耗状况缺乏系统的统计资料由于人工抄表时间不固定，不能进行日抄表，因此很难建立起系统的用电统计资料。
这对于通信公司选择节约基站用电方案，监测能耗异常变化、测试节能效果缺乏有效依据。
6）、效率低下、效果不好、劳动强度大由于基站的分布特别分散，不集中，而且都在楼宇顶层上，特别是在郊区更加分散，抄表的效率极其低下。
一个抄表员平均每天仅能够抄15个表，每个抄表员每月以22天计算仅能抄录330个表。
4000多个基站至少需要15名抄表员。
正常情况下，监控人员不可能这样满负荷地工作，因此至少需要20~25名工作人员。
即使如此每个月每个基站也只能检查一次，对于突发的供电不正常等情况完全不能应对。
除了要抄表之外抄表员还要负责检查IC卡表是否余额不足、IC卡充值、是否有偷电情况发生、是否供电不正常等等。
这些工作有些技术性很强，不是一般的抄表员能够完成的。
7）、用电管理手段落后，导致非主营业务管理成本增加由于没有有效的科学管理手段，主要依靠人工采集数据，运营商必须投入大量的人员对基站市电供电单位或个人进行电费核对结算工作。
调解用电纠纷，这样增加了过多的人力资源与管理成本在非主营业务上的耗费。
8）、建设基站能源管理系统是合同能源管理项目实施的依据现阶段公司存在的上述问题，如果不及时采取措施通过增加新技术手段实施远方用电监控，改变管理模式加以解决，所造成的损失是长期的。
投资新建基站（机房）能源综合管理系统，改变现有用电管理模式，及时解决上述存在的问题，所带来的经济效益是长期的、可持续的，是非常必要的。
同时能为《合同能源管理》项目的实施提供结算依据。
2 、建设基站能耗管理系统的目的能耗管理系统建设的目的是对各局站的耗电情况进行统计和分析，提供电费结算依据，对各种节能措施的节能效果进行评测：1)、准确统计现有局（站）能耗数据，监控站点能耗情况，找出并分析能耗异常变化的站点。
2)、测试、评估基站采用的各种节能措施的实际节能效果。
3)、根据标杆站点采集的数据，建立模型，通过分析得到不同条件下最优的节能措施和方法。
4)、对超出同类型基站用电标杆电量的基站，向维护单位及时发出预警信息。
同时，每月通过能耗管理系统统计出实际用电量和报销用电量的差值，如相差比例超出较大，则基站可能存在偷电现象，随即向维护单位发出预警信息。
5)、为通信公司合同能源管理方案的实施提供结算依据。
二、系统建设方案:通信基站（机房）用电计量能耗管理系统通过将基站用电量进行实时监测并纳入监控系统，可以定期统计不同类型基站的用电参数。
能耗监控单元通过通信公司自有GPRS/CDMA网络将数据上传给地市数据汇聚层，再通过DCN网络上传省级能耗管理平台。
完成基站用电量的采集、统计、分析、标杆比对、电费结算。
1、系统构成：整体系统由三级设备、二级通道以及一套系统构成。
其中；1）、三级设备指的是电能表计量设备，数据传输设备和主站设备。
2）、二级通道指的是数据传输设备与电能表的数据通道（下行通道）和数据传输设备与主站系统的数据通道（上行通道）。
3）、一套系统指的是通信基站（机房）用电计量能耗管理系统。
2、建设内容：1）、在各类基站（机房）监控点安装电能表计量设备（电能表需带RS485通信接口）。
2）、安装数据传输设备，数据传输设备与电能表计量设备直接进行RS485线缆连接。
3）、数据传输设备负责将用电能耗数据通过GPRS/CDMA通讯方式接入系统。
4）、在主站系统设置档案及通讯信息，对上述设备进行联调，完成基站用电量的采集、统计、分析、标杆比对、电费结算。
3、系统拓扑图：4、电能表计量设备（监控单元）：由于能耗管理系统中，最重要的数据是电能量的采集和分析，并且承担用电费用的比对核算的任务。
电量采集选择符合电力DL/T 645-1997 或DL/T 645-2007 规约的三相电子式有功电能表（带RS485通信接口），因为符合电力标准的电能表有以下优点：标准统一、技术成熟、质量稳定、供电系统唯一认可的计量器具、成本低廉，并可作为计量依据。
5、数据传输设备（传输单元）：数据传输设备内置GPRS/CDMA 模块，通过无线GPRS/CDMA 方式，将数据上传地市汇聚中心。
其优势是独立于传输系统、动环系统的通信，并符合电量计量系统按时间间隔上传数据的需求。
然后将采集的经打包处理的数据送到监控中心服务器（设置固定公网IP地址），服务器进行解包分配处理，供能源管理分析使用。
建议采用通信公司的内部专网业务，为各端站SIM/UIM卡绑定内网固定IP。
电表、接线端子、通信模块建议采用墙挂式一体化结构，减少系统故障节点；一体化装置结构，结构紧凑，所需空间小，同时接线方便，可以根据现场实际空间选择挂箱大小，即保证了工程实施的可行性，也便于今后的日常维护。
6、主站设备和能耗管理系统软件（地市数据汇聚层）：地市数据汇聚中心主要由操作员工作站、采集服务器、交换机、能耗管理系统软件等组成。
主要接收各监控单元上传的数据，进行统计、分类、打包压缩处理，有一定的数据分析功能；在未上传至省级监控平台数据之前，数据进入缓存区，按照省级监控平台设置的时间，分时间段将数据上传至省级监控中心，暂定每1小时上传1次数据。
地市数据汇聚中心运维人员可以通过WEB网页方式登录浏览、管理所在地市基站（机房）的能耗情况。
地市数据汇聚中心能够接收现有机房动力环境监控单元及其他监控单元采集的数据，第三方监控单元采集的数据需满足地市汇聚中心规定的格式、精度，并需满足地市监控中心采用的传输方式。
地市数据采集及上传管理系统安装在现有各地市监控中心内。
地市数据汇聚中心设备能够接收来自以太网、2M（155M）、GPRS/CDMA等的数据，将地市机房和通信网基站数据通过DCN网上传至省级监控中心。
7、现场安装图片：三、基站（机房）能耗管理平台：基站能耗管理系统平台是一种软硬件结合的平台，通过能耗数据监测采集、基于能效的指标量化管理和分析应用三个体系的建设，对通信基站、接入网点、模块局、基站总能耗，对比和分析，建立适合通信企业的各类能效评估指标和管理流程，为进一步开展节能措施提供依据。
系统通过监控单元监测基站的总电量，对电量数据进行每小时、天、月、年等分时段的统计、管理及分析，能够呈现某个时间段、某个基站总用电量数据，并可对其横向比较、同比、环比，结合基础信息计算得出基站用电标杆，通过智能决策分析系统对于用电异常基站及时以短信、语音、工单的方式通知维护人员，并提出整改意见。
系统软件人机界面：系统软件主要由数据查阅、采集设置、表计管理、地理位置、基站管理、能耗分析、用电结算、系统设置等8大部分组成。
以下对部分界面功能做简要介绍：1、登录系统：为保证系统安全，系统管理员对各级操作人员分配用户名和密码，以限制不同人员的操作范围和权限，经系统确认后方可允许进入系统。
2、基站管理：1）、机房/基站基础设施价信息添加管理：基站基础信息数据包括：基站名称，基站分类、所属地区，建设时间，空调个数，机房结构（砖混、钢混、板房），产权属性（自建、租用、共用），机房位置（地面、楼内、楼顶），机房面积，外墙数量等信息。
2）、机房/基站电费信息添加管理：可以按照不同机房/基站设置电费单价，自动计算电费。
3）、机房/基站基础信息显示：建站成功后右侧按基站编号逐行显示基站基础信息。
3、采集设置：可为基站/机房设置用电抄表周期（时、日、周、月）等信息。
4、表计管理：添加各基站监控单元电能表地址、型号、功能、参数等录入信息。
5、地区与位置：地区添加可以自由创建，有新增主、子分类，编辑、删除分类等功能选项，主分类和子分类的创建可以向下和向右无限延伸，系统还可以结合GIS地图，基站地理位置一目了然，基站有突发状况发生，管理人员也可快速协调基站附近相关人员前往处理。
6、数据查阅：建站成功后，左侧显示所有添加站点信息，按省，市，地区，站点位置分级显示，方便查找。
另外提供两种智能查找站点方式：1）、有单独搜索栏，输入站名可快速查找到站点。
2）、如站点有绑定地理位置，可从GIS地理位置快速查找到站点。
数据展示：系统软件右侧按抄表时间逐行显示站点在各个时间间隔的表计读数，自上而下，最新数据排在最上面，实现基站的自动抄表并根据费率自动计算电费值。
历史数据搜索：系统可设置历史数据起始时间段，快速查找各个基站历史数据，可随时导出excel表格。
