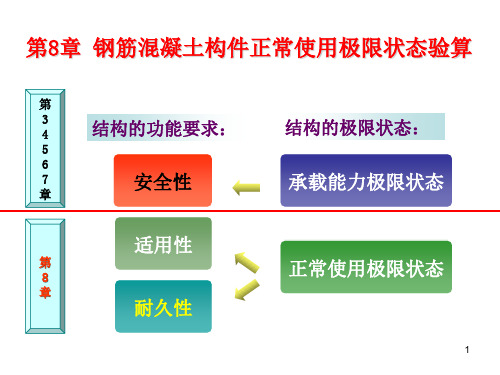

钢筋混凝土正常使用极限状态验算

第八章钢筋混凝土构件正常使用极限状态验算钢筋混凝土构件正常使用极限状态验算，是指在使用过程中，构件受到工作荷载作用时，保证其安全可靠地工作的一种验算方法。

该验算方法主要涉及构件的强度验算和变形验算两个方面。

首先，对于强度验算，需要计算构件所受工作荷载产生的应力和变形，与构件的抗弯强度、抗压强度、抗剪强度等进行比较。

通常，构件的设计强度可以通过相应的设计规范中的计算公式来确定。

例如，在抗弯强度验算时，可以根据规范中的受拉区和受压区的计算公式，计算出构件的最大抗弯强度。

然后，将该抗弯强度与施加在构件上的工作荷载产生的弯矩进行比较，以确定构件是否能够满足强度要求。

另外，对于变形验算，主要考虑构件在受荷状态下的变形情况，以确保构件在使用过程中不会产生过大的变形，影响正常使用。

一般来说，变形验算主要包括挠度验算和裂缝宽度验算。

挠度验算需要计算构件在工作荷载下的挠度，与规范中所要求的挠度限值进行比较，以确定构件的变形是否满足要求。

裂缝宽度验算则需要计算构件在工作荷载下的裂缝宽度，与规范中规定的最大裂缝宽度进行比较，以确保构件在使用过程中不会出现过大的裂缝。

在进行正常使用极限状态验算时，需要结合实际工程情况，确定构件的荷载组合，并考虑不同荷载组合下的最不利情况。

同时，还需要注意构件的截面尺寸、钢筋配筋、混凝土等材料的性能参数等因素的准确性，以提高验算的准确性和可靠性。

最后，进行正常使用极限状态验算的目的是为了确保钢筋混凝土构件在使用过程中不会发生破坏或损坏，保证其安全、稳定和可靠地工作。

通过合理地进行验算，可以有效避免因工作荷载超过构件承载能力而引起的结构安全隐患，提高工程质量和使用寿命。

总之，钢筋混凝土构件正常使用极限状态验算是一项重要的设计工作，需要综合考虑构件的强度和变形特性，并利用相应的设计规范和计算方法进行验算。

只有通过科学、合理的验算，才能保证结构在使用过程中的安全可靠性。

三、正常使⽤极限状态验算钢筋混凝⼟构件，除了有可能由于承载⼒不⾜超过承载能⼒极限状态外，还有可能由于变形过⼤或裂缝宽度超过允许值，使构件超过正常使⽤极限状态⽽影响正常使⽤。

因此规范规定，根据使⽤要求，构件除进⾏承载⼒计算外，尚须进⾏正常使⽤极限状即变形及裂缝宽度的验算。

(⼀)规范中，对正常使⽤极限状态的验算及耐久性的规定1．对于正常使⽤极限状态，结构构件应分别按荷载效应的标准组合、准永久组合或标准组合并考虑长期作⽤影响，采⽤下列极限状态设计表达式：S≤C (7-111)式中 S--正常使⽤极限状态的荷载效应组合值；C——结构构件达到正常使⽤要求所规定的变形、裂缝宽度和应⼒等的限值。

荷载效应的标准组合和准永久组合应按《荷载规范》的规定进⾏计算。

2．受弯构件的挠度应按荷载效应的标准组合并考虑荷载长期作⽤影响进⾏计算，其计算值不应超过表7-24规定的挠度限值。

受弯构件的挠度限值表7-24构件类型挠度限值吊车梁：⼿动电动 l0/500l0/600屋盖、楼盖及楼梯构件：当l0<7m时当7m≤l0≤9m时当l0>9m时l0/200(l0/250)l0/250(l0/300)l0/300(l0/400)注：1．表中l0为构件的计算跨度；2．表中括号内的数值适⽤于使⽤上对挠度有较⾼要求的构件；3. 如果构件制作时预先起拱，且使⽤上也允许，则在验算挠度时，可将计算所得的挠度值减去起拱值；对预应⼒混凝⼟构件．尚可减去预加⼒所产⽣的反拱值；4．计算悬臂构件的挠度限值时，其计算跨度l0按实际息臂长度的2倍取⽤。

3．结构构件正截⾯的裂缝控制等级分为三级。

裂缝控制等级的划分应符合下列规定：⼀级——严格要求不出现裂缝的构件，按荷载效应标准组合计算时，构件受拉边缘混凝⼟不应产⽣拉应⼒。

⼆级——⼀般要求不出现裂缝的构件，按荷载效应标准组合计算时，构件受拉边缘混凝⼟拉应⼒不应⼤于混凝⼟轴⼼抗拉强度标准值；按荷载效应准永久组合计算时，构件受拉边缘混凝⼟不宜产⽣拉应⼒，当有可靠经验时可适当放松。

正常使用极限状态验算8.1 裂缝控制验算第8.1.1条钢筋混凝土和预应力混凝土构件，应根据本规范第3.3.4条的规定，按所处环境类别和结构类别确定相应的裂缝控制等级及最大裂缝宽度限值，并按下列规定进行受拉边缘应力或正截面裂缝宽度验算：1一级--严格要求不出现裂缝的构件在荷载效应的标准组合下应符合下列规定：σck-σpc≤0(8.1.1-1)2二级--一般要求不出现裂缝的构件在荷载效应的标准组合下应符合下列规定：σck-σpc≤f tk(8.1.1-2) 在荷载效应的准永久组合下宜符合下列规定：σcq-σpc≤0(8.1.1-3)3三级--允许出现裂缝的构件按荷载效应的标准组合并考虑长期作用影响计算的最大裂缝宽度，应符合下列规定；ωmax≤ω1im(8.1.1-4) 式中σck、σcq——荷载效应的标准组合、准永久组合下抗裂验算边缘的混凝土法向应力；σpc——扣除全部预应力损失后在抗裂验算边缘混凝土的预压应力，按本规范公式(6.1.5-1)或公式(6.1.5-4)计算；f tk--混凝土轴心抗拉强度标准值，按本规范表4.1.3采用；ωmax--按荷载效应的标准组合并考虑长期作用影响计算的最大裂缝宽度，按本规范第8.1.2条计算；ω1im--最大裂缝宽度限值，按本规范第3.3.4条采用。

注：对受弯和大偏心受压的预应力混凝土构件，其预拉区在施工阶段出现裂缝的区段，公式(8.1.1-1)至公式(8.1.1-3)中的σpc应乘以系数0.9。

第8.1.2条在矩形、T形、倒T形和I形截面的钢筋混凝土受拉、受弯和偏心受压构件及预应力混凝土轴心受拉和受弯构件中，按荷载效应的标准组合并考虑长期作用影响的最大裂缝宽度(mm)可按下列公式计算：(8.1.2-1)(8.1.2-2)d eq=Σn i d2i/Σn i v i d i(8.1.2-3)(8.1.2-4)式中αcr--构件受力特征系数，按表8.1.2-1采用；ψ--裂缝间纵向受拉钢筋应变不均匀系数：当ψ<0.2时，取ψ=0.2；当ψ>1时，取ψ=1；对直接承受重复荷载的构件，取ψ=1；σsk--按荷载效应的标准组合计算的钢筋混凝土构件纵向受拉钢筋的应力或预应力混凝土构件纵向受拉钢筋的等效应力，按本规范第8.1.3条计算；E s--钢筋弹性模量，按本规范表4.2.4采用；c--最外层纵向受拉钢筋外边缘至受拉区底边的距离(mm):当c<20时，取c=20;当c>65时，取c=65;ρte--按有效受拉混凝土截面面积计算的纵向受拉钢筋配筋率；在最大裂缝宽度计算中，当ρte<0.01时，取ρte=0.01；A te--有效受拉混凝土截面面积：对轴心受拉构件，取构件截面面积；对受弯、偏心受压和偏心受拉构件，取A te=0.5bh+(b f-b)h f,此处，b f、h f为受拉翼缘的宽度、高度；A s--受拉区纵向非预应力钢筋截面面积；A p--受拉区纵向预应力钢筋截面面积；d eq--受拉区纵向钢筋的等效直径(mm);d i--受拉区第i种纵向钢筋的公称直径(mm);n i--受拉区第i种纵向钢筋的根数；v i--受拉区第i种纵向钢筋的相对粘结特性系数，按表8.1.2-2采用。

混凝土结构正常使用极限状态验算1、混凝土结构构件应根据其使用功能及外观要求,按下列规定进行正常使用极限状态验算：1对需要控制变形的构件,应进行变形验算；2对不允许出现裂缝的构件,应进行混凝土拉应力验算；3对允许出现裂缝的构件，应进行受力裂缝宽度验算；4对舒适度有要求的楼盖结构，应进行竖向自振频率验算。

2、对于正常使用极限状态，钢筋混凝土构件、预应力混凝土构件应分别按荷载的准永久组合并考虑长期作用的影响或标准组合并考虑长期作用的影响，采用下列极限状态设计表达式进行验算：S≤C(3.4.2)式中：S-正常使用极限状态荷载组合的效应设计值；C——结构构件达到正常使用要求所规定的变形、应力、裂缝宽度和自振频率等的限值。

3、钢筋混凝土受弯构件的最大挠度应按荷载的准永久组合，预应力混凝土受弯构件的最大挠度应按荷载的标准组合，并均应考虑荷载长期作用的影响进行计算，其计算值不应超过表3.4.3规定的挠度限值。

表3 4.3受弯构件的挠度限值注：1表中Io为构件的计算跨度；计算悬臂构件的挠度限值时，其计算跨度Io 按实际悬臂长度的2倍取用；2表中括号内的数值适用于使用上对挠度有较高要求的构件；3如果构件制作时预先起拱，且使用上也允许，则在验算挠度时，可将计算所得的挠度值减去起拱值；对预应力混凝土构件，尚可减去预加力所产生的反拱值；4构件制作时的起拱值和预加力所产生的反拱值，不宜超过构件在相应荷载组合作用下的计算挠度值。

4、结构构件正截面的受力裂缝控制等级分为三级，等级划分及要求应符合下列规定：一级——严格要求不出现裂绛的构件，按荷载标准组合计算时，构件受拉边缘混凝土不应产生拉应力。

二级——一般要求不出现裂缝的构件，按荷载标准组合计算时，构件受拉边缘混凝土拉应力不应大于混凝土抗拉强度的标准值。

三级——允许出现裂缝的构件：对钢筋混凝土构件，按荷载准永久组合并考虑长期作用影响计算时，构件的最大裂缝宽度不应超过本规范表3.4.5规定的最大裂缝宽度限值。

第十章钢筋混凝土正常使用极限状态验算与钢筋混凝土是一种常用的建筑材料，其在正常使用情况下需要进行极限状态验算，以确保结构的安全性和可靠性。

本章将介绍钢筋混凝土正常使用极限状态验算的基本原理、方法和步骤。

1.概述钢筋混凝土结构在正常使用情况下，不仅需要承受荷载的作用，还要满足一定的变形要求，以保证结构的正常使用。

正常使用极限状态验算主要是验证结构在正常使用载荷下的强度和刚度，以及满足相关的变形要求。

2.验算的基本原理正常使用极限状态验算的基本原理是结构在正常使用载荷下，钢筋混凝土的受力性能和变形控制是否满足设计要求。

主要包括以下两个方面：-强度验算：通过验算结构在正常使用荷载下的强度是否满足设计要求，包括钢筋的抗拉和抗压性能、混凝土的抗压性能等。

-变形验算：通过验算结构在正常使用荷载下的变形是否满足设计要求，包括结构的挠度、裂缝宽度等。

3.验算的方法和步骤正常使用极限状态验算的方法和步骤可以按照以下几个方面进行：-荷载计算：首先需要计算出结构在正常使用情况下的荷载，包括永久荷载、活荷载等。

根据设计规范的要求，确定荷载的组合形式和作用时间。

-材料的力学性能：根据钢筋混凝土的设计要求，确定使用的材料的力学性能参数，包括混凝土的强度、钢筋的强度等。

-构件受力计算：根据结构的平面布置和受力情况，进行构件的受力计算，包括弯矩、剪力、轴力等。

根据不同构件的要求，进行不同的验算方法和步骤。

-刚度验算：根据结构的变形要求，进行正常使用荷载下的刚度验算。

主要是验证结构的挠度是否满足设计要求，如果不满足，则需要进行必要的刚度调整措施。

-强度验算：根据结构的强度要求，进行正常使用荷载下的强度验算，包括钢筋的抗拉和抗压性能、混凝土的抗压性能等。

如果存在强度不足的情况，则需要采取合理的加固措施。

-验算结果的评估：根据正常使用极限状态验算的结果，对结构的安全性进行评估，确定是否满足设计要求。

4.注意事项在进行正常使用极限状态验算时，需要注意以下几个方面：-选择合适的验算方法和步骤，根据具体的结构类型和受力特点，灵活采用不同的验算方法。
