（2）若1/4圆形金属片电阻为R0,则(a)为两R0并联,
Ra = R0 /2;(b)为两电阻串联, Rb =2 R0, 所以Ra :Rb=1:4
全本小说/全本小说
hoq473egk
袄，表面又被污水淋湿了，赶忙喊道：“老王，你快上来，把身上的泥擦一擦，小心感冒! 你呀，简直就是铁人王进喜！”张 钢铁心里既是佩服又有些担心。“不要紧，我们干活儿，热乎着呢！不会感冒。” 王希维往上望了望，“怎么车子还不 来？”“老王，把板凳移过来一点，斗车上升时再通过斗车上的绳子同时往外拉，这样泥就溅不到你身上了。” 张钢铁对下 面的王希维说。“对，张主任说的对。”马启明喊道。于是，王希维从底下爬上来，大家帮忙把凳子移过来一点。当斗车往上 送污泥时，上面的人用固定在斗车上面的钢丝绳往上拉，另外的人同时通过拴在斗车一旁的绳子往外拉，相当于斗车走斜直线 到池边，果然好多了，泥溅不到王希维的身子上了。看了一会儿，马启明和张钢铁往办公室走去。一时间，马启明心头突然有 些酸涩和感慨，心想职工拿一点钱真不容易，干这样的脏活累活，拿的却是微薄的工资。想到老王黢黑的手，虎口处、拇指上 都长了不少老茧子，现在正值隆冬，双手的冻疮已皴裂，竟没有戴胶皮手套，接触污水手会烂的，想想至少也要包上塑料布遮 遮才好，可他却什么防护都没做。“唉——”马启明忍不住长叹了气，他脸上毫无表情地看着前方，边走边叹息道：“上一次， 我陪同市区里的领导们来参观。参观过后他们说，从我们的收集池走过都能闻见衣服上的臭味，你想这臭味有多重。以前环卫 站工人来清污，胶皮衣裤、胶皮手套、胶鞋，可谓是武装到了牙齿，又有专业的清污工具。这一次，王希维为多挣点钱，联系 了厂里的几个职工把污泥清理的活揽下来，一没有专业工具，二没有任何防护设施，一把铁锹，一双手，又是隆冬季节，真是 难为他们了。污水中说不定有些碱液还没有被中和掉，搞不好，手接触污水会烂掉。一到淡季不生产，像他们只能拿到300多 元的基本生活费，还要养家糊口。现在物价又那么高，几百块钱能抵什么用？要是家里有学生，那更是雪上加霜，要是家里有 病人，那就没法活了。没有其他生财之路，只能是多干点杂活，凭死力气拿一点辛苦钱，确实可怜。唉——太不容易 了。”“我去找一些手套。” 张钢铁说着赶紧走了。一会儿，张钢铁拿着几副手套，一边递给职工们，一边说：“干活要把 自己保护好，不能为了两个辛苦钱，把手给腐蚀烂掉了。”“谢谢！还是张主任好。”职工们感激地对张钢铁说。张钢铁有些 哽咽，心想真是些善良的职工啊！你对他们好一点点，他们竟感激成这样。看到这些，也许是农民遗传因素的影响，马启明突 然想到了辛苦劳作一辈子的父辈们。他深深地觉得，像王希维他们这样吃苦耐劳的中国劳动人民，既没有以身堵枪眼，没有抱 着爆破筒与敌人同归于尽，没有光辉的事迹。但他们却用辛勤的工作给社会提供了耐以生存
【人教版】选修(3-1)2.6《电阻定律》ppt课件

【人教版】选修(3-1)2.6《电阻定律》ppt课件


电阻温度计
第十二页，编辑于星期六：八点 十五分。
实验探究
逻辑推理 探究
表达式 电阻定律
电阻率
重视：1、探究思想、探究方法。
2、实验的控制。
第十三页，编辑于星期六：八点 十五分。
练习
1、金属铂的电阻值对温度的高低非常“ 敏感”，Ｕ－Ｉ图中可能表示金属铂电 阻的Ｕ－Ｉ图线的是：
第十四页，编辑于星期六：八点 十五分。
（3）电阻率与温度的关系：
•金属电阻率随温度升高而增大。应用：电阻温度 计。
•半导体的电阻率随温度的升高而减小。应用 ：热敏电阻，光敏电阻。
•部分合金如锰铜、镍铜电阻率几乎不受温度的影 响。应用：标准电阻。
•超导体：某些材料当温度降低到一定温度时 ，电阻率为零。
第十一页，编辑于星期六：八点 十五分。
几种导体材料在20OC时的电阻率/（ ·m)
银 —— 1.6 10-8
铜
—— 1.7 10-8
铝
—— 2.9 10-8
Hale Waihona Puke 钨 —— 5.3 10-8铁 —— 1.0 10-7
锰铜合金 —— 4.4 10-7
镍铜合金 —— 5.0 10-7
镍铬合金 —— 1.0 10-6
第十页，编辑于星期六：八点 十五分。
2、相距40km的A、B两地架两条输电线，电
阻共为800Ω，如果在A、B间的某处发生短路
，这时接在A处的电压表示数为10V，电流表
的示数为40mA，求发生短路处距A处有多远
？如图2所示。
12.5km
第十五页，编辑于星期六：八点 十五分。
3、实验探究导体电阻与材料的关系。
第八页，编辑于星期六：八点 十五分。
2019-2020年教科版高二物理选修3-1第二章第2节电阻定律(第1课时)(共24张PPT)

2019-2020年教科版高二物理选修3-1第二章第2节电阻定律(第1课时)(共24张PPT)


主刻度基线
半毫米刻线 整毫米刻线
读数： 8.5mm＋0.062mm ＝8.561mm
读数方法: ①先读出主轴上的示数 ②再读出螺旋上的示数：读螺旋上的示数时找准主轴的基
线所对的螺旋刻度。螺旋上每个刻度表示0.01mm。 ③最后相加
注意：是否过主轴上的0.5mm刻度线.
如图所示，R1和R2是同种材料、厚度相同、表面为正 方形的导体，但R1的尺寸比R2的尺寸大，在两导体上 加相同的电压，通过两导体的电流方向如图所示，则 下列说法中正确的是( )
电阻率的大小数值上等于该种材料长1m、横截面 积1m2的导体的电阻
1.物理意义：反映材料导电性能的物理量
2.单位：欧姆·米 （Ω·m）
3.影响因素：导体材料 和 温度
几种常见导体材料在27℃的电阻率
材料 银 铜 铝 钨 铁
锰铜合金 镍铜合金 镍铬合金
（Ω·m） 1.6×10-8 1.7×10-8 2.7×10-8 5.7×10-8 1.0×10-7 4.4×10-7 5.0×10-7 1.0×10-6
限
流
式
实验结论：
材料和横截面积S一定，电阻R与长度L成正比. 材料和长度L一定，电阻R与横截面积S成反比. 横截面积S和长度L一定，不同材料，不同电阻.
在“探究影响导体电阻大小的因素”实验中，某实 验小组提出了如下猜想： 猜想一：导体电阻跟导体长度有关； 猜想二：导体电阻跟导体粗细有关； 猜想三；导体电阻跟导体材料有关． 同学们想利用如图6的电路和表中的导体特征验证 上述猜想．
A．R1中的电流小于R2中的电流 B．R1中的电流等于R2中的电流 C．R1中自由电荷定向移动的速率大于R2中自由电荷
定向移动的速率
D．R1中自由电荷定向移动的速率小于R2中自由电荷
物理：2[1][1].6《电阻定律》课件(新人教版选修3-1)

物理：2[1][1].6《电阻定律》课件(新人教版选修3-1)


l 2.表达式: R S
是一个反映材料导电性能的物理量，称 为材料的电阻率。
是比例常数，它与导体的材料有关，
电阻率()
1、反映材料导电性能的物理量 2、单位： 欧姆· 米 Ω· m
几种材料在不同温度下的电阻率
ρ(Ω· m) 银 铜 铝 钨 铁 锰铜合金 镍铜合金 0℃ 1．48×10－8 1．43×10－8 2．67×10－8 4．85×10－8 0．89×10－7 4．4×10－7 5．0×10－7 20℃ 1．6×10－8 1．7×10－8 2．9×10－8 5．3×10－8 1．0×10－7 4．4×10－7 5．0×10－7 100℃ 2．07×10－8 2．07×10－8 3．80×10－8 7．10×10－8 1．44×10－7 4．4×10－7 5．0×10－7
大部分存在电阻不合格问题，主要是铜材质量不合格， 使用了再生铜或含杂质很多的铜。再一个就是铜材质 量合格，但把截面积缩小了，买2.5平方（毫米）的线， 拿到手的线可能是1.5或1.5多一点的，载流量不够。
另一个问题是绝缘层质量不合格，用再生塑料制作电
线外皮，电阻率达不到要求……
谈一谈，这位负责人讲话中体现了哪些物理原理？
C a A d D c b
B
再见
电阻率()
1、反映材料导电性能的物理量 2、单位：欧姆· 米 Ω· m 3、纯金属的电阻率小，合金的电阻率大 4、金属的电阻率随温度的升高而增大
锰铜合金和镍铜合金的电阻率随温度变化极小， 利用它们的这种性质，常用来制作标准电阻。 超导现象:有些物质当温度降低到绝对零度附近 时它们的电阻率会突然变为零． 半导体:导电性能介于导体和绝缘体之间，电阻 率随温度的升高而减小，导电性能由外界条件所控 制，如改变温度、光照、掺入微量杂质等
新课标人教版3-1选修三2.6《电阻定律》优质

新课标人教版3-1选修三2.6《电阻定律》优质

比;导体电阻与构成它的材料有关.
2.表达式: R l
S
是比例常数，它与导体的材料有关，
是一个反映材料导电性能的物理量，称 为材料的电阻率。
电阻率()
1、反映材料导电性能的物理量
2、单位：欧姆·米 Ω·m
3、纯金属的电阻率小，合金的电阻率大
4、金属的电阻率随温度的升高而增大,做 电阻温度计.
锰铜合金和镍铜合金的电阻率随温度变化极小， 利用它们的这种性质，常用来制作标准电阻。
不一样
100W是额定功率,是灯泡正常工作时 的功率,所以484是工作时的电阻;当灯泡 不工作时,由于温度低,电阻比正常工作时 的电阻小，所以小于484。
3、一段均匀导线对折两次后并联在一起， 测得其电阻为0.5 Ω，导线原来的电阻多 大？
8Ω
若把这根导线的一半均匀拉长为三倍，另 一半不变，其电阻是原来的多少倍？
请仔细观察两只灯泡的照片,说出它们有
哪些不同之处 ?
影响电阻大小的因素有哪些? 长度、横截面积、导电材料 猜测: 这些因素怎么影响电阻大小的？ 长度越短、横截面积越大,电阻越小
如何验证？ 实验方法：控制变量法 实验方案： 同种材料，S一定，改变L，测R
同种材料，L一定，改变S，测R 不同材料，L一定，S一定，测R
2.看课本几种常见的电阻率
思考与讨论:R1和R2是材料相同、厚度相同、 表面为正方形的导体,但R2的尺寸比R1小很多. 通过学习两导体的电流方向如图所示.这两个
导体的电阻有什么关系
R1Байду номын сангаас
a
电流方向 R2
b
h
h
R l
S
a
ah
h
R1 = R2
由此可知导体的电阻与表面积无关,只与导体的厚度有关.这
高二物理复习总结：2.6《电阻定律》课件(新人教版选修3-1)

高二物理复习总结：2.6《电阻定律》课件(新人教版选修3-1)


l U 1.如何对比 R＝ρS和 R＝ I ？ 如何对比 ＝ ＝
公式
l R＝ρS ＝ 比较内容 电阻定律的表达式， 电阻定律的表达式， 电阻的定义式 也是电阻决定式 说明了电阻由导体 提供了测定电阻的 的哪些因素决定， 手段， 的哪些因素决定，可 手段，并不能说电阻 成正比， 以说 R 与 l 成正比， 与 U 和 I 有关系 与 S 成反比 只适用于金属导体 适用于纯电阻元件 U l R＝ρS对 R＝ I 补充说明了导体的电阻不取 ＝ ＝ 决于 U 和 I，而是取决于导体本身的材料、 ，而是取决于导体本身的材料、 长度和横截面积 U R＝ I ＝
区别
联系
2．金属电阻率与温度有什么关系？ ．金属电阻率与温度有什么关系？ 实验表明， 纯金属的电阻率随温度的变化与纯金属电阻一 实验表明， 样，也比较有规律．当温度的变化范围不大时，电阻率与温度 也比较有规律．当温度的变化范围不大时， 之间近似地存在着如下的线性关系： 之间近似地存在着如下的线性关系： ρ＝ρ0(1＋at) ＝ ＋ 式中 ρ 表示温度为 t℃时的电阻率，ρ0 表示 0℃时的电阻 ℃时的电阻率， ℃ 是不同的． 率．不同材料的 a 是不同的．
在室温时， 金属导体的电阻率约为 10－8～10－6 在室温时， 体的电阻率一般为 108～1018
－ 于两者之间， 于两者之间，为 10 5～106
·m， ， 绝缘
·m，半导体材料的电阻率介 ， ·m.绝缘体和半导体的电阻率除 绝缘体和半导体的电阻率除
了大小与金属导体差别很大外， 它们随温度变化的规律也与金 了大小与金属导体差别很大外， 属导体不相同． 一般都随温度的升高而急剧减小， 而且变化也 属导体不相同． 一般都随温度的升高而急剧减小， 不是线性的． 不是线性的．
教科版高中物理选修3-1第2章第3节电阻的串联、并联及其应用(共40张PPT)

教科版高中物理选修3-1第2章第3节电阻的串联、并联及其应用(共40张PPT)

根据此现象，你能提出什么问题？
产生的热量与哪些因素有关呢?
科学探究的过程 提出问题 电流通过电热器所产生的热量多少与哪些因素有关？ 合理猜测 制定计划 实验验证 得出结论 交流讨论
10/15/2019
合理猜测
why ？
烫手
不烫手
10/15/2019
合理猜测
why ？ 着火了！
10/15/2019
R'
R1=R2
R
R 电阻丝
结论：在通电时间、电阻相同时，电流 越大 的产生
的热量多。
10/15/2019
实验分析
1 在通电电流和通电时间相同时，电阻越大， 电流产生的热量越多.
2 在通电电流和电阻相同时，通电时间越长， 电流产生的热量越多.
3 在电阻和通电时间相同时，电流越大， 电流产生的热量越多.
进一步的研究表明产生的热量与电 流的平方成正比.
10/15/2019
焦耳定律
电流通过导体产生的热量 Q 跟电流的二次方成正比， I 跟导体的电阻成正比，R 跟通电时间成正比。t
得出结论
英国物理学家焦耳做了大量的实验，于1840年最先精确地确定
电热跟电流、电阻和通电时间的关系，即焦耳定律.
1.内容：电流通过导体产生的热量跟电流的平方成正 比，跟导体的电阻成正比，跟通电时间成正比.
之比为______1。︰9
10/15/2019
10/15/2019
6、一电动机线圈的电阻为1Ω，线圈两端所加电压为2V时，电流 为1A，电动机正常工作。 （1）电动机正常工作时的能量转化？ （2）电动机正常工作1min所产生的电能为多少J？ （3）电动机正常工作1min所产生的电热为多少J？ （4）电动机正常工作1min所提供的机械能为多少？ （5）如果想让电动机的电能全部转化为内能，可以怎样实施？
(人教版)选修3-1物理：2.6《电阻定律》ppt课件

(人教版)选修3-1物理：2.6《电阻定律》ppt课件

式电路；
第二章
6
成才之路 · 高中新课程 · 学习指导 · 人教版 · 物理 · 选修3-1
(3)要求负载上电压或电流变化范围较大，且从零开始连续 可调，须用分压式电路； (4)负载电阻的阻值R0小于变阻器总电阻R或相差不多，且 电压电流变化不要求从零调起时，可采用限流接法；
(5)两种电路均可使用的情况下，应优先采用限流式接法，
第二章 6
决定因素
单位 关系
成才之路 · 高中新课程 · 学习指导 · 人教版 · 物理 · 选修3-1
[ 特别提醒 ] 各种材料的电阻率一般都随温度的变化而变 化。 (1)金属的电阻率随温度的升高而增大。
(2)半导体(热敏电阻)的电阻率随温度的升高而减小。
第二章
6
成才之路 · 高中新课程 · 学习指导 · 人教版 · 物理 · 选修3-1
第二章 6
联系
成才之路 · 高中新课程 · 学习指导 · 人教版 · 物理 · 选修3-1
3.电阻率与电阻的区别与联系
物理量 比较内容 物理意义 电阻率 ρ 电阻率是反映材料导 电性能的物理量 由导体的材料和温度 决定，它与导体的长 度和导体的横截面积 无关，电阻率是“材 料”的电阻率 欧· 米(Ω·m) 电阻 R 电阻是反映导体对电流 的阻碍性能的物理量 由导体的材料、长度、 横截面积共同来决定， 一般地说，不同的导体 有不同的电阻，电阻是 “导体”的电阻 欧(Ω) l R＝ρS
1
学习目标定位
5
课堂知识构建
2
课堂情景切入
6
考点题型设计
3
知识自主梳理
7
易错案例剖析
4
重点难点突破
8
课 时 作 业
第二章
选修3-1第2章第2节电阻定律优秀课件

选修3-1第2章第2节电阻定律优秀课件

是电阻的决定式,其电
阻的大小由导体的材
料、横截面积、长度共
同决定
提供了一种测导体电阻
率 ρ 的方法:只要测出
R、l、S 就可求出 ρ
适用于粗细均匀的金属
导体或浓度均匀的电解
液、等离子体
探究一
公式
探究二
R=
U
I
R=
l
U
l
S
R= S 是对 = I 的进一步说明, 即导体的电阻与和无
联系
关, 而是取决于导体本身的材料、

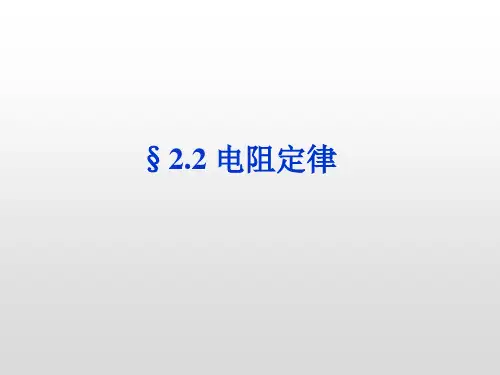

§2.2 电阻定律
