实验室气体管道系统

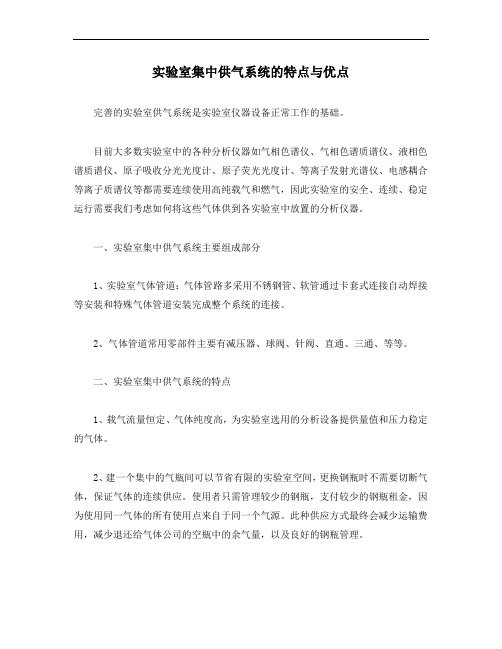

实验室集中供气系统的特点与优点完善的实验室供气系统是实验室仪器设备正常工作的基础。

目前大多数实验室中的各种分析仪器如气相色谱仪、气相色谱质谱仪、液相色谱质谱仪、原子吸收分光光度计、原子荧光光度计、等离子发射光谱仪、电感耦合等离子质谱仪等都需要连续使用高纯载气和燃气，因此实验室的安全、连续、稳定运行需要我们考虑如何将这些气体供到各实验室中放置的分析仪器。

一、实验室集中供气系统主要组成部分1、实验室气体管道：气体管路多采用不锈钢管、软管通过卡套式连接自动焊接等安装和特殊气体管道安装完成整个系统的连接。

2、气体管道常用零部件主要有减压器、球阀、针阀、直通、三通、等等。

二、实验室集中供气系统的特点1、载气流量恒定、气体纯度高，为实验室选用的分析设备提供量值和压力稳定的气体。

2、建一个集中的气瓶间可以节省有限的实验室空间，更换钢瓶时不需要切断气体，保证气体的连续供应。

使用者只需管理较少的钢瓶，支付较少的钢瓶租金，因为使用同一气体的所有使用点来自于同一个气源。

此种供应方式最终会减少运输费用，减少退还给气体公司的空瓶中的余气量，以及良好的钢瓶管理。

3、集中管道供应系统可以将气体出口放置在使用点处，这样的话可以更合理的设计工作场所。

4、保证其储存和使用的安全性。

保障分析测试人员在实验中免受有毒有害气体的侵害。

三、实验室集中供气系统的优点1、解决了气瓶的放置问题。

气瓶间的位置如果可能尽量位于与实验室相对独立的房间，如果与实验室在同一大楼内，则气瓶间的位置要尽量位于人流较少并且独立的房间，这种方式可使气瓶与工作人员及仪器完全隔离，即使有害气体有泄漏，也不会发生直接伤害。

2、解决了气体混合的问题。

将所有载气气瓶根据气体性质分别集中在一个气瓶间中（其实最主要是将易燃易爆气体（如H2、天燃气、乙炔等）与助燃气体（如氧气、氯气）分开存贮）。

3、解决了气瓶压力的问题。

每种气体可以将多瓶气体并联然后通过一个出口统一减压后运送气体至使用点。

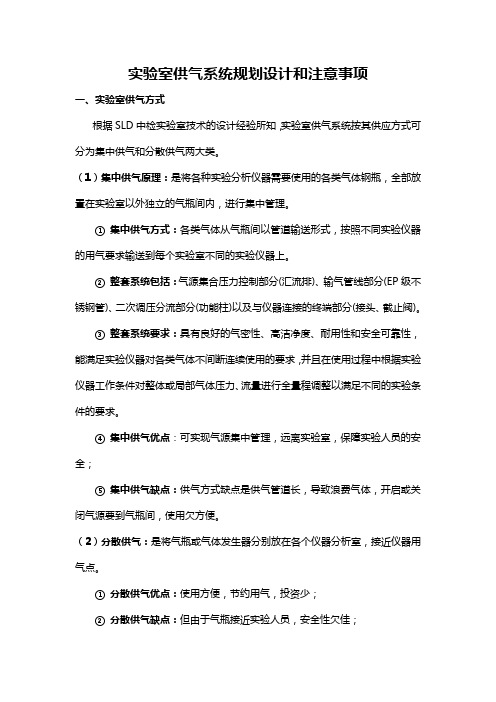

实验室供气系统规划设计和注意事项一、实验室供气方式根据SLD中检实验室技术的设计经验所知，实验室供气系统按其供应方式可分为集中供气和分散供气两大类。

（1）集中供气原理：是将各种实验分析仪器需要使用的各类气体钢瓶，全部放置在实验室以外独立的气瓶间内，进行集中管理。

①集中供气方式：各类气体从气瓶间以管道输送形式，按照不同实验仪器的用气要求输送到每个实验室不同的实验仪器上。

②整套系统包括：气源集合压力控制部分(汇流排)、输气管线部分(EP级不锈钢管)、二次调压分流部分(功能柱)以及与仪器连接的终端部分(接头、截止阀)。

③整套系统要求：具有良好的气密性、高洁净度、耐用性和安全可靠性，能满足实验仪器对各类气体不间断连续使用的要求，并且在使用过程中根据实验仪器工作条件对整体或局部气体压力、流量进行全量程调整以满足不同的实验条件的要求。

④集中供气优点：可实现气源集中管理，远离实验室，保障实验人员的安全；⑤集中供气缺点：供气方式缺点是供气管道长，导致浪费气体，开启或关闭气源要到气瓶间，使用欠方便。

（2）分散供气：是将气瓶或气体发生器分别放在各个仪器分析室，接近仪器用气点。

①分散供气优点：使用方便，节约用气，投资少；②分散供气缺点：但由于气瓶接近实验人员，安全性欠佳；③分散供气要求：一般要求采用防爆气瓶柜，并待报警功能与排风功能。

④报警器分类：报警器分为可燃性气体报警器及非可燃性气体报警器。

⑤气瓶柜要求：气瓶柜应设有气瓶安全提示标志，气瓶安全固定装置。

二、实验室用气体种类①常用气体: 有压缩空气、精密仪器使用的高纯气体、化学反应实验使用的实验气体(如：氯气)及辅助实验使用的煤气等。

②高纯气体：原子吸收、气质联用、气相色谱、ICP等精密仪器使用的高纯气体主要有惰性气体(如：氦气、氩气)、不燃气体(如：二氧化碳、氮气)、易燃气体(如：氢气、乙炔)、助燃气体(如：氧气)等。

③气体来源：实验室用气除了个别可由气体发生器提供，其它常用气体主要由气体钢瓶提供。

实验室气路系统培训要点1、气路的使用安全说明，如何正确操作气路。

气路在使用时需要保证在常温常温情况下，不宜在高温环境下使用，气压随着温度的增加而增加，在高温情况下，高温会导致密封管道内的气压增大，造成管道炸裂，焊点缺口等问题。

在旋转半自动切换或者减压器时，需要放轻放慢，减压器属于高敏产品，调节过快，压力变化过快会导致产品使用寿命简短。

半自动切换调节时必须要调节到位，否则容易导致优先供气指令不明。

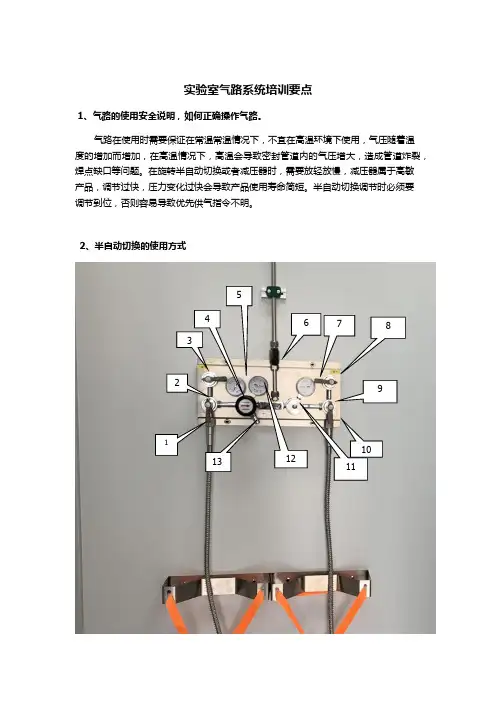

2、半自动切换的使用方式1334 28761211910 51（1）左侧进气口：高压软管连接，高压进气口（2）左侧吹扫阀：吹扫时关闭，吹扫结束打开。

（3）左侧排空阀：吹扫时打开，平时关闭。

（4）优先用气切换阀：手柄箭头如旋尽至左侧，则切换阀左侧供气压力将高于右侧供气端，左侧钢瓶将优先供气。

手柄箭头如旋转至右侧，则切换阀右侧供气高于左侧供气端，右侧钢瓶优先供气，切换手柄旋转必须到位，否则可能造成自动切换异常。

（5）左侧高压压力表：显示左侧钢瓶出气口压力（6）总控球阀：控制主管道气路，关闭则后续管道气路全部断气。

便于出现突发情况可以切断紧急切断气源。

（7）右侧高压压力表：显示右侧钢瓶出气口压力（8）右侧排空阀：吹扫时打开，平时关闭。

（9）右侧吹扫阀：吹扫时关闭，吹扫结束打开。

（10）右侧进气口：高压软管连接，高压进气口（11）固定压力阀：设置固定压力值，此压力值比左侧压力值略低（12）出气口压力表：显示出气口压力（13）安全泄压阀：设定阀值，钢瓶气体进入减压器候不能及时减压时，自动打开，泄出多余气体。

半自动切换：主要组成部分为4，11两部分，阀内设定有通过压力值，压力值一般为0.6-0.8MP。

（可根据实际情况，在生产时设置）初始设定左侧始终先供气阀，在不调节手柄箭头的情况下，左侧始终优先供气，当左侧压力低于0.6-0.8MP时，直接切换至右瓶供气，右侧开始供气，当重新更换钢瓶时，右侧被限制供气，左侧新换气瓶开始供气。

实验室气体管道的设计和操作需要遵循一系列的标准和安全要点，以确保实验室环境的安全性和实验过程的顺利进行。

以下是一些常见的实验室气体管道设计标准和安全要点：
设计标准：
国家标准：遵循国家相关的标准，如《实验室气体系统设计规范》等。

材料选择：选择符合相关标准的耐腐蚀、耐压力的管道材料，通常不锈钢、铜等被广泛使用。

管道直径：根据实验室需求和气体流量确定合适的管道直径，以确保气体供应的稳定性。

阀门和附件：选择适当的阀门和附件，包括安全阀、截止阀、减压阀等，以实现对气体流动的控制和调节。

安全设施：考虑加装安全设施，如泄漏检测系统、紧急切断装置等，以应对紧急情况。

安全要点：
通风系统：确保实验室内有有效的通风系统，以及足够的新鲜空气流通，以防止气体积聚。

气体识别标志：在气体管道上添加清晰的标志，标明管道中流动的气体种类，以避免混淆和误用。

泄漏检测：安装气体泄漏检测系统，能够及时发现气体泄漏并触发紧急切断装置。

防护装置：在高压气体管道上设置合适的防护装置，如爆炸隔离器，以减缓可能的泄漏造成的影响。

定期检查和维护：对气体管道进行定期检查，确保阀门、附件和连接部分的正常运行，并及时处理任何潜在问题。

培训与操作规程：为实验室工作人员提供相关的培训，确保他们了解正确的操作规程和应对紧急情况的措施。

紧急响应计划：制定紧急响应计划，包括人员疏散、紧急切断气体供应等，以应对突发情况。

以上这些标准和安全要点是为了确保实验室气体管道系统的设计、安装和运行都能够符合安全规范，最大限度地降低潜在的风险。

在实验室环境中，安全始终是首要考虑的因素。

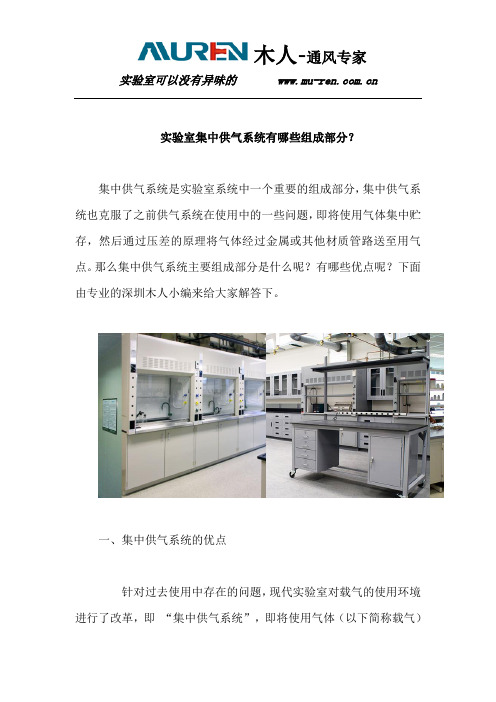

实验室集中供气系统有哪些组成部分？集中供气系统是实验室系统中一个重要的组成部分，集中供气系统也克服了之前供气系统在使用中的一些问题，即将使用气体集中贮存，然后通过压差的原理将气体经过金属或其他材质管路送至用气点。

那么集中供气系统主要组成部分是什么呢？有哪些优点呢？下面由专业的深圳木人小编来给大家解答下。

一、集中供气系统的优点针对过去使用中存在的问题，现代实验室对载气的使用环境进行了改革，即“集中供气系统”，即将使用气体（以下简称载气）集中贮存，然后通过压差的原理将气体经过金属或其他材质管路送至用气点。

其优点主要有以下几点：1、首先解决气瓶的放置问题。

气瓶间的位置如果可能尽量位于与实验室相对独立的房间，如果与实验室在同一大楼内，则气瓶间的位置要尽量位于人流较少并且独立的房间，这种方式可使气瓶与工作人员及仪器完全隔离，即使有害气体有泄漏，也不会发生直接伤害。

2、其次气体混合的问题。

将所有载气气瓶根据气体性质分别集中在一个气瓶间中（其实最主要是将易燃易爆气体（如H2、天燃气、乙炔等）与助燃气体（如氧气、氯气）分开存贮）。

3、再次是解决气瓶压力的问题。

每种气体可以将多瓶气体并联然后通过一个出口统一减压后运送气体至使用点。

因为气瓶间是相对独立的，整个气路系统压力最大的地方也是气瓶出口处，因此这种方式将气瓶压力可能发生的危险缩小至气瓶间内，可对人体及仪器的伤害可降到最低。

二、集中供气系统主要组成部分1、实验室气体管道：气体管路多采用不锈钢管、软管通过卡套式连接自动焊接等安装和特殊气体管道安装完成整个系统的连接。

2、气体管道常用零部件主要有减压器、球阀、针阀、直通、三通、等等。

以上就是木人实验室给大家的简单介绍，如果您还想了解其他更多内容可以拨打我们的热线电话，或者点击官网咨询我们，或者点击在线咨询我们。

深圳市木人实验室环境技术有限公司（原深圳市木人科技实业有限公司）创立于2004年，是一家专业从事于实验室前期建筑咨询，系统规划设计、施工、实验室家具设计制作的股份制有限公司。

实验室气体管道说明及安装实验室气体管道是连接气源和实验设备的重要管道，其安装质量不仅关系到实验室的正常运行，还涉及到实验室使用者的生命安全。

因此，本文将从气源选择、气体管道材料、安装规范等方面进行详细说明，以帮助实验室更好地建设气体管道系统。

气源选择实验室常见的气体源包括气瓶、压缩空气、制气机等。

其中，气瓶是使用最广泛的气体源，通常包括氧气、氮气、氢气、氩气等。

气瓶的选择应根据实验的需要进行，同时也需要注意气瓶的使用条件和稳定性。

对于大型实验室，可以考虑使用液态气源，以减少气源的占地面积。

气体管道材料气体管道的材料应根据实验室的需要选择合适的管道材料。

常见的管道材料包括不锈钢、铜、铝合金、PVC等。

不锈钢管道具有耐腐蚀、抗高温、高强度等特点，通常用于高要求的实验室。

铜管道通常用于氧气或空气等易燃易爆的气体，因其不易被电火花点燃。

铝合金管道密度小、耐腐蚀强，适用于携带氧气等轻质气体。

PVC管道价格便宜、易安装，但不耐高温，仅适用于低温低压的气体。

安装规范气体管道的安装需要遵循相关的安全规范，以下是一些常见的规范：1. 管道安装位置气体管道应安装在离火源和明火足够远的地方。

如果气体管道必须通过火源区域，那么应该使用耐火管道或管道护套，以保证安全。

2. 管道焊接管道的焊接应由有相关经验的焊接工人进行，且应遵循相关的工程图纸或设计要求。

3. 管道布局气体管道布局应根据实验的需要进行，避免管道过于复杂。

同时，还需要考虑管道的平衡、方便维修等因素。

4. 管道连接气体管道连接应该采用合适的管道连接方式，例如法兰连接、螺纹连接、插口连接等。

连接处必须密封严实，避免气体泄漏。

5. 管道维护气体管道的维护非常重要，需要定期检查管道的疲劳、腐蚀和裂缝等问题。

如果发现问题，应立即停止使用，进行修复或更换。

总结实验室气体管道作为实验室必不可少的部分，其安装质量关系到实验室工作的安全和可靠性。

因此，在安装过程中，需要对气源的选择、管道材料的选择、安装规范等方面进行严格的把关，以确保实验室的安全和稳定运行。

实验室气体管道工程安全操作及保养规程1. 引言实验室气体管道工程是实验室中常见的设施之一，用于输送和分配气体给实验仪器和设备。

然而，由于气体具有易燃、易爆和有毒的特性，不正确的操作和保养可能导致严重的安全事故。

为了保证实验室气体管道工程的安全使用，特制定本规程。

2. 安全操作规程2.1 熟悉气体管道工程系统在操作实验室气体管道之前，必须要熟悉气体管道工程系统的基本结构和功能。

包括了解主要的管道布局、阀门的位置和作用、紧急切断装置的位置等。

2.2 安全操作流程在操作气体管道工程时，应按照以下流程进行操作：2.2.1 开启气体供应在启动实验室气体管道工程之前，应先检查是否有泄漏的迹象。

然后，按照操作步骤逐个打开供气主阀门。

2.2.2 检测气体泄漏在启动气体供应后，应使用专业的气体泄漏检测器检测气体泄漏情况。

如发现泄漏，应立即切断气源，并采取适当的应急措施。

2.2.3 操作说明在使用气体管道工程时，应按照操作说明书和实验操作流程进行操作。

并且，要确保操作人员掌握相关的操作技能和安全知识。

2.3 安全阀门和切断装置的使用实验室气体管道工程中，阀门和切断装置是保证安全的关键设备。

因此，在操作过程中，务必正确使用并熟悉其作用。

2.4 规范气体释放步骤在实验室操作中，有时需要释放气体。

为了避免意外事故的发生，必须按照规范的步骤进行气体释放，包括逐渐调整开度，避免突然释放气体等。

3. 保养规程3.1 定期检查管道和阀门为了确保气体管道工程的安全运行，应定期对管道和阀门进行检查。

主要检查管道是否有腐蚀、破损和泄漏等问题，阀门是否工作正常等。

3.2 清洁和消毒定期对气体管道进行清洁和消毒操作，以防止气体管道污染导致实验结果偏差或健康问题。

3.3 定期检测气体泄漏为了及时发现气体泄漏情况，应定期进行气体泄漏检测。

如有泄漏情况，应立即进行修复和处理。

3.4 做好记录和备份在进行管道保养工作时，应做好相关记录和备份。

包括检查结果、维修和更换记录等，以备将来参考和查阅。

实验室气路安装的标准和注意事项目前，实验室购置的许多大型仪器设备必须依赖某种工作气体才能正常工作，有些气体用于仪器设备驱动控制，如压缩空气，由于气体供应不符合要求，经常会引起仪器工作状态异常，甚至造成仪器设备的损坏。

完善的气体管道配送系统也是一个优秀实验室的重要指标，那么实验室气路安装的标准和注意事项有哪些呢？一、实验室气体管道安装标准1、氢气、氧气、煤气管道以及引入实验室的各种气体管道支管宜明敷。

当管道井、管道技术层内敷有氢气、氧气和煤气管道时，应有换气的次数为每小时1～3次的通风措施。

2、标准单元组设计的通用实验室，各种气体管道也应按标准单元组合设计。

3、穿过实验室墙体或楼板的气体管道应敷在预埋套管内，套管内的管道不应有焊缝。

管道与套管之间应采用非燃烧材料严密封堵。

4、氢气、氧气管道的末端和最高的宜设放空管。

放空管应高出层顶2米以上，并应设在防雷保护区内。

氢气管道上还应设取样口和吹扫口。

放空管、取样口和吹扫口的位置应能满足管道内气体吹扫置换的要求。

5、氢气、氧气管道应有导除静电的接地装置。

有接地要求的气体管道其接地和跨接措施应按国家现行有关规定执行。

二、特别注意及事故处理1、乙炔的铜盐、乙炔气及气瓶切勿与铜或含铜70%以上的合金接触，一切附件不能用这些金属。

2、气瓶与仪器中间应有安全瓶，防止药物回吸入瓶中，发生危险。

3、如发生回火或气瓶瓶身发热现象，应立即关掉气瓶阀门，将气瓶搬出室外空矿处，并将气瓶浸入冷水中，或浇以大量凉水，降低温度，将阀门徐徐打开，继续保持冷却至气体放完为止。

4、乙炔、氢气、石油气是最危险的。

5、氧气虽然不是易燃物，但助燃性强，一定不能接触污物、有机物。

6、使用腐蚀性气体，气瓶和附件都要勤检查，不用时，不要放在实验室中。

实验室气体管路工程施工一、背景介绍实验室是科研实验和教学实验的重要场所，其中气体管路承担着输送气体的重要作用。

气体管路工程的施工质量将直接影响实验室的正常运转和实验结果的准确性。

因此，实验室气体管路工程的施工具有一定的技术难度和工艺要求。

本文将结合实际工程案例，详细介绍实验室气体管路工程的施工过程和注意事项。

二、设备与材料准备1. 基本设备：管道切割机、管道弯管机、电弧焊机、气体检漏仪、气体流量计等。

2. 施工材料：不锈钢管道、管件、法兰、阀门、密封垫片、密封胶等。

3. 安全设备：手套、安全帽、护目镜、口罩等。

三、施工步骤1. 计划设计：根据实验室布局和气体使用需求，设计气体管路布置方案。

确定管道走向、管径、支架位置等参数，并绘制施工图纸。

2. 管道准备：根据设计要求，在现场进行管道切割、清洗、磨尖等处理，确保管道表面平整、清洁。

3. 管道安装：按照设计图纸的要求，安装管道、法兰、阀门等管路元件，并进行固定和支撑。

注意管道间的连接处要保持平整、密封。

4. 管路连接：根据设计要求进行管路连接，采用焊接、螺纹连接等方式进行。

焊接前要进行管道口的清洁和准确的焊接预热。

5. 检漏测试：在管路安装完成后，进行气体检漏测试，使用气体检漏仪对管路进行检测，确保管路没有漏气现象。

6. 调试运行：完成管路安装和检测后，进行气体流量测试和阀门操作测试，确保管路正常运行。

7. 安全检查：对气体管路进行安全检查，确保管道固定牢靠、阀门操作灵活、无渗漏现象等，保证实验室安全运行。

四、注意事项1. 施工前要进行全面的安全培训，了解管道施工的相关规范和标准。

2. 施工现场要保持整洁，避免灰尘和杂物进入管道内部。

3. 施工过程中要注意管道的防腐处理，保证管道使用寿命。

4. 施工过程中要注意保护现场设备和人员安全，避免发生意外事故。

5. 施工完成后要做好管路使用和维护的记录，及时处理管道故障。

五、案例分析某实验室进行气体管路改造工程，施工人员按照设计图纸和要求进行施工，严格控制施工质量。

实验室集中供气安全操作及保养规程前言实验室中的化学实验通常会涉及到有害气体，为了解决这个问题，实验室一般会配备集中供气系统。

这样可以在实验室中集中排放废气，减少气体泄漏对实验员的影响和危害。

但是集中供气系统必须按照规定的操作和保养方法才能确保实验室环境安全。

本文档旨在介绍实验室集中供气的安全操作和保养规程，以保证实验室安全。

集中供气系统及其特点实验室集中供气系统是指将实验室内的气体管道和燃气管道集中在一个区域内进行维护和管理的系统。

这种系统不仅可以保证气体泄漏问题，还可以减少气体对实验室内其他设备造成的损害。

集中供气系统的主要特点包括以下几点：1.高度集中，易于管理和维护；2.可以集中排放废气，减少气体泄露；3.集中供气系统一般都会配备检测设备，可以监测气体泄漏和压力变化；4.集中供气系统还可以配备多种安全防护措施，如自动断电阀和急停按钮等。

集中供气系统的安全操作规程1. 系统检查集中供气系统使用前，应该对系统进行检查，以确保各种设备正常运作，并排除潜在的安全隐患。

具体检查步骤如下：1.检查管道和阀门是否有漏气现象；2.检查气体压力是否正常；3.检查备份供气系统的运行是否正常。

2. 操控阀门集中供气系统中有很多阀门，正确地操控阀门也是确保实验室安全的关键。

操控阀门时需要做到以下几点：1.操作阀门前应该确认周围环境是否安全，防止操作时发生事故；2.操作阀门应该按照正常程序，只有掌握了正确的操作方式，才能保证安全；3.操作人员要特别注意关阀门的力度，不要过于用力，以免造成损坏。

3. 废气排放集中供气系统的主要功能之一就是集中排放实验室废气，因此要特别注意废气排放的问题。

废气排放时需要做到以下几点：1.废气排放前应该确认废气中没有危险物质；2.废气排放需要按照规定的流速和排放方向进行；3.废气排放结束后，需要关闭与之对应的阀门，以防止二次污染。

4. 管道维护集中供气系统中的管道是零部件中最重要的一项，管道的维护和保养是非常重要的。
