新云医工医用气体系统

医气系统工程施工方案一、工程概况本项目为某医院医气系统工程，主要包括医用氧气供应系统、医用压缩空气供应系统、医用氮气供应系统和医用水供应系统。

工程涵盖门诊楼、住院楼、急诊楼等多个医疗区域，共计床位1000张。

二、施工目标1. 确保工程质量达到国家验收标准，满足医院使用需求。

2. 确保施工安全，防止事故发生。

3. 确保施工进度，按时完成工程。

4. 降低施工成本，提高投资效益。

三、施工准备1. 技术准备：熟悉施工图纸，掌握医气系统的设计原理和技术要求。

组织施工人员学习相关技术规范，提高施工技能。

2. 材料准备：根据施工图纸和工程量，提前采购合格的医用气体管道、阀门、传感器等原材料和配件。

3. 设备准备：配置足够的施工设备，如切割机、焊接机、螺纹机等。

4. 现场准备：清理施工现场，确保施工空间充足、道路畅通。

对现场人员进行安全教育培训，提高安全意识。

四、施工流程1. 医用氧气供应系统：（1）安装氧气管道：按照设计图纸，布设氧气管道，确保管道走向合理，便于维护。

（2）安装氧气阀门：在适当位置安装氧气阀门，控制氧气流量和压力。

（3）安装氧气传感器：在关键位置安装氧气传感器，实时监测氧气浓度，确保安全。

（4）调试与验收：检查系统设备运行情况，调整氧气压力，验收合格后交付使用。

2. 医用压缩空气供应系统：（1）安装压缩空气管道：按照设计图纸，布设压缩空气管道，确保管道走向合理，便于维护。

（2）安装压缩空气阀门：在适当位置安装压缩空气阀门，控制压缩空气流量和压力。

（3）安装压缩空气传感器：在关键位置安装压缩空气传感器，实时监测压缩空气浓度，确保安全。

（4）调试与验收：检查系统设备运行情况，调整压缩空气压力，验收合格后交付使用。

3. 医用氮气供应系统：（1）安装氮气管道：按照设计图纸，布设氮气管道，确保管道走向合理，便于维护。

（2）安装氮气阀门：在适当位置安装氮气阀门，控制氮气流量和压力。

（3）安装氮气传感器：在关键位置安装氮气传感器，实时监测氮气浓度，确保安全。

医院医用气体系统
引言概述：
医用气体系统在医院中起着至关重要的作用。

它提供了各种医用气体，如医疗氧气、氮气、氮氧混合气等，用于各类医疗设备和手术中。

医用气体系统需要满足高度专业化和安全性，以确保患者和医务人员的安全。

正文内容：
1.医用气体系统的概述
1.1什么是医用气体系统
1.2医用气体的种类和用途
1.3医用气体系统的组成和结构
2.医用气体系统的工作原理
2.1医用气体的产生和净化
2.2医用气体的储存和分配
2.3医用气体系统的压力调控和控制装置
3.医用气体系统的安全性要求
3.1医用气体的纯度和质量要求
3.2医用气体系统的漏气和爆炸防护
3.3医用气体系统的监测和报警系统
3.4医用气体系统的备份和紧急应对措施
4.医用气体系统的维护和管理
4.1医用气体系统的日常维护
4.2医用气体系统的定期检测和维修
4.3医用气体系统的管理和培训要求
5.医用气体系统的新技术和趋势
5.1医用气体系统的智能化和自动化
5.2医用气体系统的低能耗和环保性
5.3医用气体系统的设备更新和改造
总结：
医用气体系统是医院中一个不可或缺的设施，它为医疗设备和手术提供了必要的医用气体。

医用气体系统需要具备专业化和安全性，保证医用气体的纯度和质量，防止漏气和爆炸，并且需要定期维护和管理。

随着技术的不断发展，医用气体系统也在不断更新和改进，趋向智能化、低能耗和环保性。

对于医院来说，建立完善的医用气体系统是保障医疗安全的重要环节。

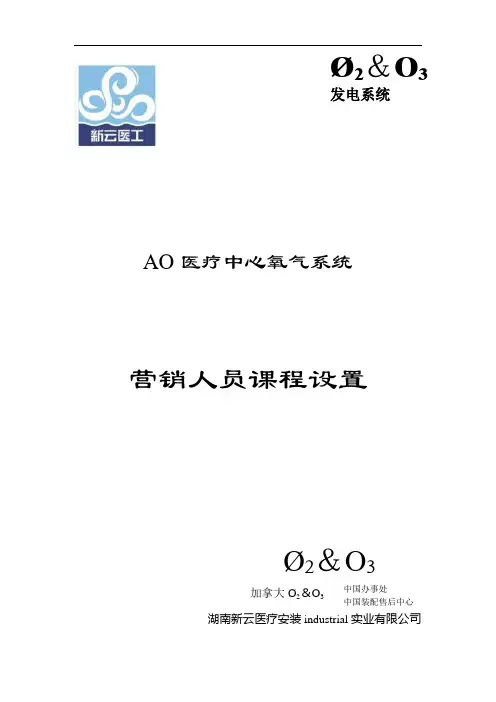

发电系统AO 医疗中心氧气系统营销人员课程设置Ø2＆O 3加拿大Ø2＆O 3湖南新云医疗安装industrial 实业有限公司 中国办事处 中国装配售后中心 Ø2＆O 3前言湖南新云医疗安装制备行业有有限公司它是一家集科研与生产于一体的高科技工业公司，位于长沙国家高新技术产业开发区。

现在被授予加拿大O2＆O3经公司授权，医疗中心氧气系统，中心氧气供应系统和臭氧设备，高压电离灭菌设备等均获准与我公司在中国组装，销售和售后服务。

为了服务公司’为了尽快将高科技产品推向社会，已在各个省市设立了办事处，负责产品销售和售后服务。

在市场上，以其精湛的设备，合理的设计，稳定的操作，简单的操作，安全，经济，售后服务等优势赢得了用户的一致好评。

新云公司奉行“开拓进取，忠诚服务”的原则，发扬求实创新的精神，并以加拿大为傲2＆O3依靠公司，我们继续开发新产品，坚持诚信原则，热情服务于客户。

为用户提供最优质的产品和最完善的售后服务。

目录前言第一章医院用氧调查第二章制氧方法第三章AO医疗中心氧气系统设备介绍第四章AO医疗中心氧气系统设备配置第五章AO医疗中心制氧系统安装要求第六章AO医疗中心制氧系统技术参数第七章AO医疗中心氧气系统与其他氧气供应方法的比较第八章AO医疗中心制氧系统术语解释第九章AO医疗中心制氧系统营销运营要点第十章AO医疗中心制氧系统价格表第十一章AO医疗中心氧气系统与同类产品的性能比较第十二章AO医疗中心制氧系统维护清单附；AO医疗中心氧气系统市场调查表第一章医院耗氧量调查一、氧气形式：1.瓶装氧气（也称为瓶装氧气）音量为40L，瓶压11.5〜16.0Mpa，即115〜160千克/厘米2压力属于高压压缩氧，在瓶压为16.0Mpa的情况下，装一瓶氧气相当于标准状态6m3气态氧。

目前，中国大，中，小型医院中约有90％使用瓶装氧气，每瓶的标签数量为6m3。

在实际使用中，瓶压在11.5〜12.5Mpa之间确保气缸0.4兆帕剩余压力无法完全用完，实际使用量约对于4m3。

医用气体系统1、简介1.1 背景介绍1.2 目的和范围1.3 相关定义2、医用气体系统概述2.1 组成部分2.1.1 气源设备2.1.2 气源输送管道2.1.3 气体调节设备2.1.4 气体分配系统2.1.5 气体终端设备3、气源设备3.1 液态气体储罐3.2 气体压缩机3.3 液气分离器3.4 气体干燥器3.5 气体过滤器4、气源输送管道4.1 管道材料选择4.2 管道布局设计4.3 管道安装和维护规范4.4 管道防护措施5、气体调节设备5.1 气体调压器5.2 气体压力表5.3 气体流量计5.4 气体警报装置6、气体分配系统6.1 分配管道设计6.2 分配管道安装和维护规范6.3 分配端口安装规范6.4 气体分配控制系统7、气体终端设备7.1 医用氧气吸入器7.2 压缩空气供应器7.3 气体吸引系统7.4 气体流量控制装置附件：本文档涉及的相关标准和规范法律名词及注释：1、医用气体：用于医疗场所的氧气、氧化亚氮、空气和其他医疗用气体。

2、液态气体储罐：存放液态氧气或其他医用气体的容器。

3、气体压缩机：将气体压缩为高压气体的设备。

4、气体调压器：将高压气体调节为所需压力的设备。

5、分配管道：输送气体至终端设备的管道系统。

6、医用氧气吸入器：将氧气输送至病患的设备。

7、压缩空气供应器：提供压缩空气供应的设备。

8、气体吸引系统：用于抽吸或排泄气体的设备。

9、气体流量控制装置：调节气体流量的设备。

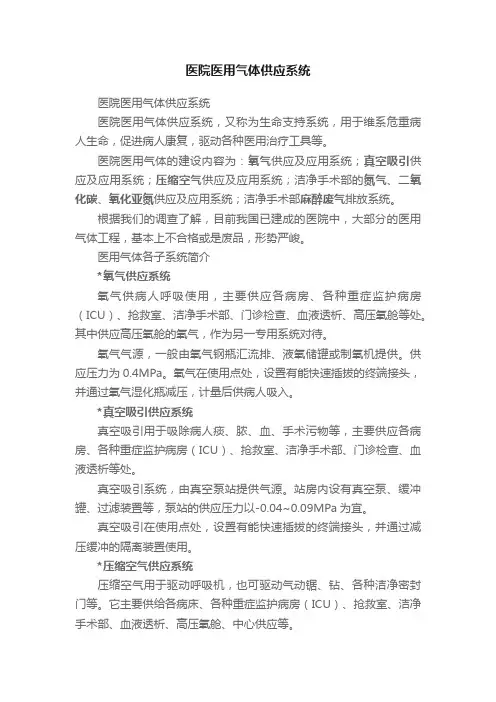

医院医用气体供应系统医院医用气体供应系统医院医用气体供应系统，又称为生命支持系统，用于维系危重病人生命，促进病人康复，驱动各种医用治疗工具等。

医院医用气体的建设内容为：氧气供应及应用系统；真空吸引供应及应用系统；压缩空气供应及应用系统；洁净手术部的氮气、二氧化碳、氧化亚氮供应及应用系统；洁净手术部麻醉废气排放系统。

根据我们的调查了解，目前我国已建成的医院中，大部分的医用气体工程，基本上不合格或是废品，形势严峻。

医用气体各子系统简介*氧气供应系统氧气供病人呼吸使用，主要供应各病房、各种重症监护病房（ICU）、抢救室、洁净手术部、门诊检查、血液透析、高压氧舱等处。

其中供应高压氧舱的氧气，作为另一专用系统对待。

氧气气源，一般由氧气钢瓶汇流排、液氧储罐或制氧机提供。

供应压力为0.4MPa。

氧气在使用点处，设置有能快速插拔的终端接头，并通过氧气湿化瓶减压，计量后供病人吸入。

*真空吸引供应系统真空吸引用于吸除病人痰、脓、血、手术污物等，主要供应各病房、各种重症监护病房（ICU）、抢救室、洁净手术部、门诊检查、血液透析等处。

真空吸引系统，由真空泵站提供气源。

站房内设有真空泵、缓冲罐、过滤装置等，泵站的供应压力以-0.04~0.09MPa为宜。

真空吸引在使用点处，设置有能快速插拔的终端接头，并通过减压缓冲的隔离装置使用。

*压缩空气供应系统压缩空气用于驱动呼吸机，也可驱动气动锯、钻、各种洁净密封门等。

它主要供给各病床、各种重症监护病房（ICU）、抢救室、洁净手术部、血液透析、高压氧舱、中心供应等。

压缩空气由空压站提供，站内设有空压机。

空压机出口的压缩空气，经干燥、过滤、除味，使其露点、含油水量及细菌含量达到医用空气标准，再经储气罐缓冲后供应。

供气压力视用途不同为0.4~0.8MPa。

压缩空气在使用点处，设置有能快速插拔的终端接头。

*氮气、二氧化碳、氧化亚氮供应及应用系统氮气用于驱动手术气动锯、钻，以及与氧气配比形成人工空气等。

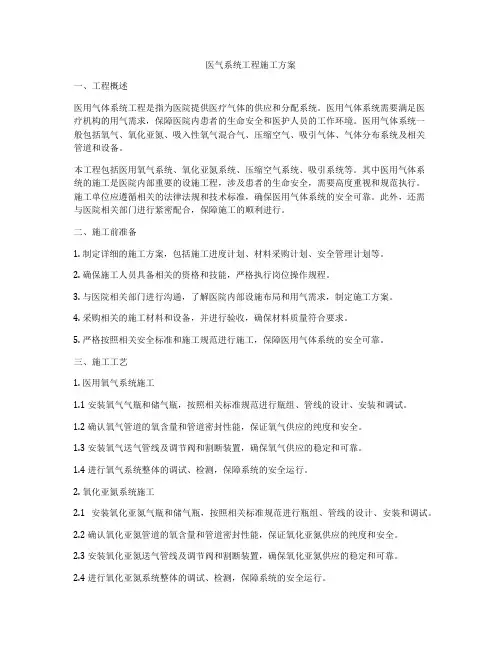

医气系统工程施工方案一、工程概述医用气体系统工程是指为医院提供医疗气体的供应和分配系统。

医用气体系统需要满足医疗机构的用气需求，保障医院内患者的生命安全和医护人员的工作环境。

医用气体系统一般包括氧气、氧化亚氮、吸入性氧气混合气、压缩空气、吸引气体、气体分布系统及相关管道和设备。

本工程包括医用氧气系统、氧化亚氮系统、压缩空气系统、吸引系统等。

其中医用气体系统的施工是医院内部重要的设施工程，涉及患者的生命安全，需要高度重视和规范执行。

施工单位应遵循相关的法律法规和技术标准，确保医用气体系统的安全可靠。

此外，还需与医院相关部门进行紧密配合，保障施工的顺利进行。

二、施工前准备1. 制定详细的施工方案，包括施工进度计划、材料采购计划、安全管理计划等。

2. 确保施工人员具备相关的资格和技能，严格执行岗位操作规程。

3. 与医院相关部门进行沟通，了解医院内部设施布局和用气需求，制定施工方案。

4. 采购相关的施工材料和设备，并进行验收，确保材料质量符合要求。

5. 严格按照相关安全标准和施工规范进行施工，保障医用气体系统的安全可靠。

三、施工工艺1. 医用氧气系统施工1.1 安装氧气气瓶和储气瓶，按照相关标准规范进行瓶组、管线的设计、安装和调试。

1.2 确认氧气管道的氧含量和管道密封性能，保证氧气供应的纯度和安全。

1.3 安装氧气送气管线及调节阀和割断装置，确保氧气供应的稳定和可靠。

1.4 进行氧气系统整体的调试、检测，保障系统的安全运行。

2. 氧化亚氮系统施工2.1 安装氧化亚氮气瓶和储气瓶，按照相关标准规范进行瓶组、管线的设计、安装和调试。

2.2 确认氧化亚氮管道的氧含量和管道密封性能，保证氧化亚氮供应的纯度和安全。

2.3 安装氧化亚氮送气管线及调节阀和割断装置，确保氧化亚氮供应的稳定和可靠。

2.4 进行氧化亚氮系统整体的调试、检测，保障系统的安全运行。

3. 压缩空气系统施工3.1 安装压缩机、干燥机、滤清器、保险阀、空气贮罐等设备，确保压缩空气的供应和稳定。

引言：医用气体系统是医疗设施中至关重要的一部分，用于提供给患者所需的氧气、氮气等各种气体。

本文将继续探讨医用气体系统的相关内容，包括气体储存与供应、气体输送管道、供氧系统、排气系统以及安全措施等五个大点。

概述：正文内容：一、气体储存与供应1. 气体储存设施的选择：包括液化气体储罐和气体压缩机等，需考虑储存容量、安全性及易于维护等因素。

2. 气体供应系统的建设：包括气体输送管道、管道连接件和自动控制系统，以确保气体供应的连续性和稳定性。

3. 气体质量控制：对氧气等医用气体进行监测和控制，确保其符合相关标准和纯度要求。

二、气体输送管道1. 管道材料的选择：需要具备耐腐蚀性、耐压性和易于清洁等特性，常用材料包括不锈钢和铜管等。

2. 管道布局与设计：根据医疗设施的需求和气体的类型，合理规划管道布局，确保管道安全可靠，并避免交叉污染的发生。

3. 管道维护与保养：定期检查管道的安全性和通畅性，并采取相应的清洁和维护措施，以保证其正常使用。

三、供氧系统1. 氧气供应的需求：根据医疗设施的需求和分类，确定氧气供应的方式和容量，包括气瓶和中央供氧系统等。

2. 氧气输送的安全性：建立氧气输送管道和系统，确保氧气输送的安全可靠，并防止漏气和爆炸等危险事件的发生。

3. 氧气使用的控制：设置氧气分配和控制装置，能够根据病情和需求实现氧气的定量供应和控制。

四、排气系统1. 气体排放管道设计：合理规划排气管道的布局和设计，确保气体的安全排放，并避免对环境和人员产生危害。

2. 排气过滤和处理：设置适当的过滤和处理设备，对气体进行过滤和净化，以去除有害物质和异味，保证排气的安全性和环保性。

3. 排气管道的通畅性：定期检查和清理排气管道，保持其通畅，防止积存的气体引发安全隐患。

五、安全措施1. 管道漏气报警系统：建立管道漏气报警系统，能够及时发现和报警管道漏气情况，以避免安全事故的发生。

2. 系统监测与维护：建立气体系统的监测和维护机制，定期检查和保养设备，确保其正常运行和安全性。

第1篇一、工程内容1. 设备安装：包括氧气系统、压缩空气系统、负压吸引系统、氮气系统、二氧化碳系统等设备的安装，以及相关配套设施的安装。

2. 管道铺设：根据医院实际情况，合理规划管道走向，铺设医用气体管道、呼吸管道、负压管道等，确保管道安全、可靠、美观。

3. 控制系统：安装气体供应控制系统，实现气体供应的自动调节、报警和保护功能，确保医院气体供应的稳定性和安全性。

4. 电气系统：安装电气控制系统，实现气体供应设备的自动启动、停止和故障报警，确保电气系统的正常运行。

5. 检测系统：安装气体检测系统，实时监测气体浓度、压力等参数，确保气体质量符合国家标准。

6. 安全防护：设置安全防护设施，如气体泄漏报警器、紧急切断阀等，以保障医护人员和患者的安全。

二、施工要点1. 施工前准备：熟悉图纸，了解工程要求；组织施工人员培训，确保施工人员掌握相关知识和技能；备齐施工材料、设备等。

2. 管道铺设：严格按照设计要求进行管道铺设，确保管道平直、美观、无弯曲；对管道进行试压、吹扫，确保管道质量。

3. 设备安装：按照设备安装规范，确保设备安装牢固、水平、垂直；对设备进行调试，确保设备运行正常。

4. 控制系统、电气系统、检测系统安装：严格按照设计要求进行安装，确保系统运行稳定、可靠。

5. 安全防护：在施工过程中，加强安全防护措施，确保施工人员安全；对施工区域进行封闭，防止无关人员进入。

三、注意事项1. 施工过程中，严格遵守国家相关法律法规，确保工程质量、安全。

2. 加强施工现场管理，确保施工材料、设备等有序堆放，避免影响施工进度。

3. 严格控制施工质量，确保工程符合设计要求和国家标准。

4. 施工过程中，加强与医院、设计、监理等单位的沟通，及时解决施工过程中出现的问题。

5. 施工完成后，进行验收，确保工程达到预期效果。

总之，医疗气体工程施工是一项系统工程，涉及多个专业领域。

在施工过程中，要严格按照设计要求和国家标准进行施工，确保工程质量、安全，为医院提供稳定、可靠的气体供应。

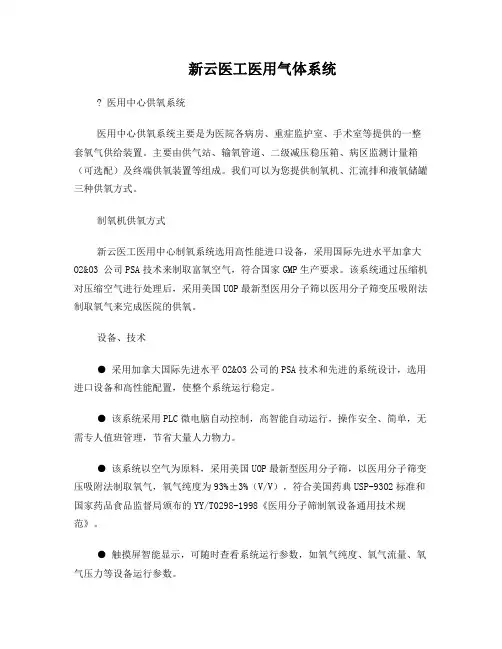

新云医工医用气体系统医用中心供氧系统医用中心供氧系统主要是为医院各病房、重症监护室、手术室等提供的一整套氧气供给装置。

主要由供气站、输氧管道、二级减压稳压箱、病区监测计量箱（可选配）及终端供氧装置等组成。

我们可以为您提供制氧机、汇流排和液氧储罐三种供氧方式。

制氧机供氧方式新云医工医用中心制氧系统选用高性能进口设备，采用国际先进水平加拿大O2&O3 公司PSA技术来制取富氧空气，符合国家GMP生产要求。

该系统通过压缩机对压缩空气进行处理后，采用美国UOP最新型医用分子筛以医用分子筛变压吸附法制取氧气来完成医院的供氧。

设备、技术● 采用加拿大国际先进水平O2&O3公司的PSA技术和先进的系统设计，选用进口设备和高性能配置，使整个系统运行稳定。

● 该系统采用PLC微电脑自动控制，高智能自动运行，操作安全、简单，无需专人值班管理，节省大量人力物力。

● 该系统以空气为原料，采用美国UOP最新型医用分子筛，以医用分子筛变压吸附法制取氧气，氧气纯度为93%±3%（V/V），符合美国药典USP-93O2标准和国家药品食品监督局颁布的YY/T0298-1998《医用分子筛制氧设备通用技术规范》。

● 触摸屏智能显示，可随时查看系统运行参数，如氧气纯度、氧气流量、氧气压力等设备运行参数。

● 氧气纯度、流量、压力在线监测，信号输出显示。

● 氧气纯度不合格、氧气压力欠压时声光报警。

● 冷冻干燥机、过滤器自动排污。

● 正常维护和使用下，该系统保用10年以上，终身维护，有完善的售后服务保障。

● 根据医院的临床实际用氧量配置2-3套设备，医院中心供氧站的汇流排或液态氧系统作为备用系统，确保医院临床用氧。

● 整个系统采用不锈钢制造，抗氧化，符合国家药品GMP生产要求。

● 独特的静音式设计，使周围环境噪声低于45dB（A）。

系统优势● 简便性传统供氧系统：瓶装氧需不断定期购买、运输搬运、管理繁杂、钢瓶需定期检测与更换配件；液态供氧每月需灌充1-6次，灌充时要求非常严格：操作人员需持证上岗，需每天检测输出压力，并定期对设备进行检修。

医用气体系统应用及安全分析医用气体系统是现代医院不可或缺的重要设备之一，它在医疗过程中承担输送气体、供应吸入气体和排放废气的重要作用。

医用气体系统包括氧气系统、氮气系统、笑气系统等，这些系统的应用和安全分析对保障医疗工作的顺利进行以及医院患者的生命安全具有重要意义。

首先，医用气体系统的应用主要有以下几个方面：1.氧气系统：氧气是医疗过程中不可或缺的重要气体，用于治疗急性呼吸衰竭、心脑血管疾病等。

医用氧气通过氧气产生装置进行制备，并通过气体管道输送到患者治疗所需位置。

2.氮气系统：氮气主要用于提供氛围和气保护，常见的应用有深呼吸的纯氧混合气，用于潜水员降解氮麻醉。

3.笑气系统：笑气作为一种强力镇定剂，主要用于无痛分娩手术和局部麻醉。

笑气系统通过笑气产生装置制备，并通过管道输送到手术室和分娩室。

4.其他医用气体系统：包括压缩空气系统、负压吸引系统等，用于手术、护理和医疗设备的通用气体供应。

其次，医用气体系统在应用过程中需要注意的安全问题主要有以下几点：1.气体泄漏：医用气体系统中可能发生泄漏，导致气体的浓度不足或者氧气泄漏不能及时发现。

因此，在气体系统设计中要合理设置泄漏报警装置，并对管道进行定期检测和维护。

2.气体过载：气体供应系统中可能发生气体过载，导致气体浓度超标。

为了确保气体浓度稳定，需要在系统设计中设置调节装置，并定期对设备进行校验和维护。

3.气体交叉污染：不同气体系统之间可能发生交叉污染，例如笑气与氧气之间的交叉污染。

为了避免交叉污染，需要合理规划和设计管道系统，以及定期检查和维护设备。

4.气体供应中断：气体供应系统中可能发生供应中断，导致患者治疗受阻。

为了确保气体供应的连续性，需要设置备用气源，并定期检查和维护设备。

5.气体燃烧和爆炸：气体系统中的气体泄漏可能会导致燃烧和爆炸事故。

为了防止燃烧和爆炸，需要采取相应的安全措施，例如设置气体泄漏报警装置、合理布置通风设施等。

综上所述，医用气体系统在医院医疗工作中扮演着至关重要的角色。
