第五章桥梁计算机绘图图纸是工程师的语言,是向施工技术人员提供工程构造与细节的技术性文件。
随着计算机技术的不断发展,早期的手工制图已被计算机制图所取代,不但提高了工作效率,更重要的是使结构工程师腾出更多的时间来构思桥梁结构,设计出结构合理、外形美观的桥梁。
统一的制图标准是合适的,它有利于保证图面质量,提高工作效率,便于技术交流。
本章先介绍工程制图的一些基本要求,然后介绍AutoCAD在桥梁工程制图中的一些应用,包括基本命令、制图技巧。
第一节工程制图的基本要求一、一般规定1、图幅及图框图幅表示设计图纸幅面的大小。
根据《公路工程制图标准》(GB 50162-92)的规定,图幅及图框尺寸应符合表5.1的规定(图5.1)。
图幅及图框尺寸(mm)表5.1图幅代号A0 A1 A2 A3 A4 尺寸代号b 841×1189 594×841 420×594 297×420 210×297la35 35 35 30 25c10 10 10 10 10图5.1 幅面格式桥梁设计中常常会遇到结构尺寸偏长、超出标准幅面的情况,此时可以加大图幅长边的长度,但短边不得加长,图幅A0、A2、A4应为150mm的整倍数,图幅A1、A3应为210mm的整倍数。
2、图标及会签栏图标应布置在图框内右下角(图5.1)。
图标的外框线线宽宜为0.7mm,图标内分格线线宽宜为0.25mm。
根据设计单位的习惯或规定,可采用图5.2所示中的一种。
图5.2 图标(单位:mm)会签栏宜布置在图框外左下角(图5.1),并按图5.3所示绘制,会签栏外框线宽宜为0.5mm,内分隔线宽宜为0.25mm。
图5.3 会签栏(单位:mm)当图纸需要绘制角标时,应布置在图框内的右上角,角标线宽宜为0.25mm(图5.4)。
图5.4 角标(单位:mm)3、字体图纸中的汉字应采用长仿宋体,字的高、宽尺寸可按表5.2的规定采用。

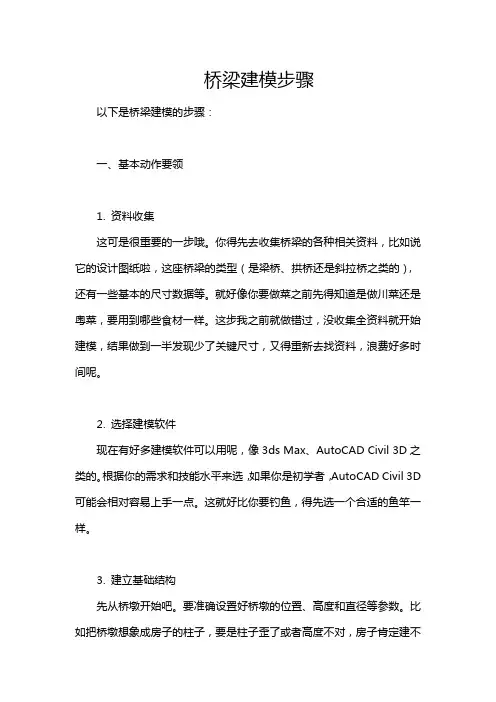

桥梁建模步骤以下是桥梁建模的步骤:一、基本动作要领1. 资料收集这可是很重要的一步哦。
你得先去收集桥梁的各种相关资料,比如说它的设计图纸啦,这座桥梁的类型(是梁桥、拱桥还是斜拉桥之类的),还有一些基本的尺寸数据等。
就好像你要做菜之前先得知道是做川菜还是粤菜,要用到哪些食材一样。
这步我之前就做错过,没收集全资料就开始建模,结果做到一半发现少了关键尺寸,又得重新去找资料,浪费好多时间呢。
2. 选择建模软件现在有好多建模软件可以用呢,像3ds Max、AutoCAD Civil 3D之类的。
根据你的需求和技能水平来选,如果你是初学者,AutoCAD Civil 3D 可能会相对容易上手一点。
这就好比你要钓鱼,得先选一个合适的鱼竿一样。
3. 建立基础结构先从桥墩开始吧。
要准确设置好桥墩的位置、高度和直径等参数。
比如把桥墩想象成房子的柱子,要是柱子歪了或者高度不对,房子肯定建不好啊。
这里容易混淆的地方就是坐标系统,一定要按照设定好的坐标系统来确定桥墩的位置,不然可能整个桥梁都不在应该在的地方啦。
我有次就把坐标搞错了,结果建模出来的桥梁歪到天边去了,后面还得整个重新调整。
这时候要用到准确的设计图纸上的数据,按照步骤来绘制桥墩的模型,每个参数都不能马虎。
二、个人小技巧1. 巧用模板和组件很多建模软件都有一些现成的模板或者组件。
比如说3ds Max里可能就有一些桥梁的基本结构部件的模板可以用。
对了这里可以先去看看软件的自带资源库里有没有类似的模板,如果有就拿来用,这能省不少事呢。
就像搭积木一样,有现成形状合适的积木块干嘛还要自己费劲去捏一个呢。
2. 分层建模我试过好多次把桥梁分成不同的层来建模。
例如,把桥面板、主梁、桥墩这些分成不同层分别建模,最后再组合到一起。
这样的好处就是如果哪一部分需要修改就很方便,不会影响到其他部分。
很好理解,就跟搭乐高一样,先把各个小块建好,最后拼起来。
三、容易忽视的细节1. 材料属性设置这一步很容易被遗忘哦。
用CAD进行桥梁工程设计桥梁工程设计是一项复杂而重要的任务,通过使用CAD(计算机辅助设计)软件,可以提高设计的准确性和效率。
本文将介绍使用CAD 进行桥梁工程设计的一般步骤,并探讨CAD在桥梁设计中的应用。
一、设计前的准备工作在进行桥梁设计之前,需要进行充分的准备工作。
首先,需要对桥梁的设计要求进行详细的了解,包括跨度、荷载要求、地质条件等。
其次,需要收集相关的设计规范和标准,以确保设计符合国家和行业的要求。
最后,需要收集和分析与桥梁工程相关的数据,如地形图、地质资料等。
二、CAD软件的选择选择适合桥梁工程设计的CAD软件是至关重要的。
常用的CAD软件包括AutoCAD、Civil 3D等。
这些软件具有强大的功能和灵活的操作方式,适用于桥梁设计。
三、CAD在桥梁工程设计中的应用1. 绘制桥梁平面图在CAD软件中,可以利用线段、弧线等基本图形工具来绘制桥梁的平面图。
通过绘制每个构件的轮廓和位置,可以清楚地显示整个桥梁的布置。
2. 绘制桥梁剖面图桥梁剖面图是指桥梁横截面的图纸,用于展示桥梁的形状和尺寸。
在CAD软件中,可以通过绘制多条线段来表示桥墩、桥面等构件的轮廓,从而绘制出桥梁的剖面图。
3. 进行力学计算与分析CAD软件通常具有强大的计算和分析功能,可以用于桥梁的力学计算和分析。
通过输入桥梁的几何参数和荷载条件,CAD软件可以自动计算桥梁的应力、变形等关键指标,从而评估桥梁的安全性和性能。
4. 三维模型和可视化展示CAD软件还可以生成桥梁的三维模型,并进行可视化展示。
通过三维模型,可以更好地理解和评估桥梁的结构和形状,从而指导设计和施工。
四、CAD与其他工具的配合使用在桥梁工程设计中,CAD通常与其他工具和软件配合使用,以实现更全面、高效的设计。
例如,可以将CAD软件与结构分析软件、土力学分析软件等相结合,进行桥梁的力学、地质分析等,从而提高设计的精确性和可靠性。
五、总结CAD在桥梁工程设计中扮演着重要的角色,它能够帮助工程师更加高效地进行设计和分析。

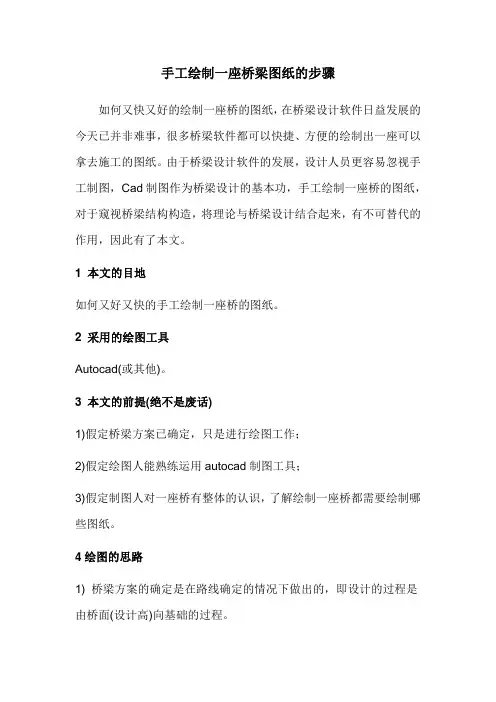

手工绘制一座桥梁图纸的步骤如何又快又好的绘制一座桥的图纸,在桥梁设计软件日益发展的今天已并非难事,很多桥梁软件都可以快捷、方便的绘制出一座可以拿去施工的图纸。
由于桥梁设计软件的发展,设计人员更容易忽视手工制图,Cad制图作为桥梁设计的基本功,手工绘制一座桥的图纸,对于窥视桥梁结构构造,将理论与桥梁设计结合起来,有不可替代的作用,因此有了本文。
1 本文的目地如何又好又快的手工绘制一座桥的图纸。
2 采用的绘图工具Autocad(或其他)。
3 本文的前提(绝不是废话)1)假定桥梁方案已确定,只是进行绘图工作;2)假定绘图人能熟练运用autocad制图工具;3)假定制图人对一座桥有整体的认识,了解绘制一座桥都需要绘制哪些图纸。
4绘图的思路1) 桥梁方案的确定是在路线确定的情况下做出的,即设计的过程是由桥面(设计高)向基础的过程。
2) 施工的过程是由基础向上部的过程。
3) 由1和2可以看出,设计的过程实际是施工的逆过程,是由已知确定未知的过程,绘图的过程是将设计体现的过程,因而绘图的内在过程与设计过程是一致的。
4) 由1、2、3可知,绘图的过程也是设计放样的过程。
5 如何实现又好又快1) 尽量少做重复性劳动。
2) 制图过程清析,从整体考虑如何少做重复性工作。
6 制图建议1) 采用1:1制图,无论采用的单位是m还是cm,准确到mm。
图纸的出图比例通过布局视口进行控制(如何确定视口比例,如何根据视口比例确定图中字号等,是熟练运用cad的问题,本文不讨论) 。
2) 养成良好的制图习惯,不盲目动手制图。
7 制图过程以一座预制组合小箱梁桥制图为例。
1) 核实资料基础资料是设计的前提,核实基础资料是否是最终的、正确的资料对设计顺利进行极为重要。
需核实明确的资料包括:平、纵图纸、数据,地质,水文,被交河流(道路)等。
2) 平面放样根据初设确定的桥梁方案在路线平面图自上而下进行放样,注意设计过程中不得移动路线平面图。
a 确定标准横断面布置。

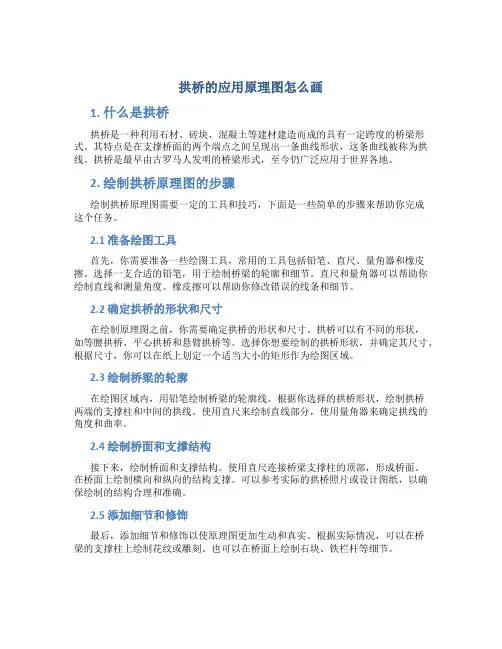

拱桥的应用原理图怎么画1. 什么是拱桥拱桥是一种利用石材、砖块、混凝土等建材建造而成的具有一定跨度的桥梁形式。
其特点是在支撑桥面的两个端点之间呈现出一条曲线形状,这条曲线被称为拱线。
拱桥是最早由古罗马人发明的桥梁形式,至今仍广泛应用于世界各地。
2. 绘制拱桥原理图的步骤绘制拱桥原理图需要一定的工具和技巧,下面是一些简单的步骤来帮助你完成这个任务。
2.1 准备绘图工具首先,你需要准备一些绘图工具,常用的工具包括铅笔、直尺、量角器和橡皮擦。
选择一支合适的铅笔,用于绘制桥梁的轮廓和细节。
直尺和量角器可以帮助你绘制直线和测量角度。
橡皮擦可以帮助你修改错误的线条和细节。
2.2 确定拱桥的形状和尺寸在绘制原理图之前,你需要确定拱桥的形状和尺寸。
拱桥可以有不同的形状,如等腰拱桥、平心拱桥和悬臂拱桥等。
选择你想要绘制的拱桥形状,并确定其尺寸。
根据尺寸,你可以在纸上划定一个适当大小的矩形作为绘图区域。
2.3 绘制桥梁的轮廓在绘图区域内,用铅笔绘制桥梁的轮廓线。
根据你选择的拱桥形状,绘制拱桥两端的支撑柱和中间的拱线。
使用直尺来绘制直线部分,使用量角器来确定拱线的角度和曲率。
2.4 绘制桥面和支撑结构接下来,绘制桥面和支撑结构。
使用直尺连接桥梁支撑柱的顶部,形成桥面。
在桥面上绘制横向和纵向的结构支撑。
可以参考实际的拱桥照片或设计图纸,以确保绘制的结构合理和准确。
2.5 添加细节和修饰最后,添加细节和修饰以使原理图更加生动和真实。
根据实际情况,可以在桥梁的支撑柱上绘制花纹或雕刻。
也可以在桥面上绘制石块、铁栏杆等细节。
3. 其他注意事项3.1 精确测量尺寸在绘制桥梁原理图时,尺寸的准确性非常重要。
尺寸的错误可能导致整个原理图无法实际应用。
因此,在绘制之前,使用量角器和直尺准确地测量尺寸,并在绘图时保持一定的比例。
3.2 参考已有的设计和图纸如果你没有太多经验或对拱桥的结构不太熟悉,建议参考已有的设计和图纸。
这些设计和图纸可以帮助你理解拱桥的结构和细节,并指导你正确地绘制原理图。
BIM软件小技巧:Revit绘制桥梁的方法
BIM软件小技巧:Revit绘制桥梁的方法
用REVIT绘制桥梁不难,关键是桥梁的平面曲线和纵断面曲线,如何结合,能确定桥中线3D模型,就解决了桥梁在REVIT中绘制问题。
解决方法:用CIVIL绘制中线,把中线导入REVIT作为参照。
步骤:(路中线---3维多段线---样条曲线)
1.在CIVIL中绘制中线的平面和纵断面
2.转到C3D 视图,找到刚才绘制的中线(这里有两条,一条是地面路线,一
条是设计路线,我们所找的就是设计路线,可以查看特性,如果是布局,就是设计路线),两次炸开,使之成为3维多段线(出现小点点)。
3.新建一个空白CAD文档,复制刚才炸开的3维多段线,然后用控制点命令中的重生成命令,使3维多段线转为样条曲线(重生成的时候,控制点不宜过多,满足精度要求即可,不然模型很大)。
4.在REVIT中新建体量(只有体量中才能选择CAD中的3维多段线),导入刚才的CAD文件,这样就生成模型的时候,就能用3维多段线作为路径而建模。
5.建模的时候,要用放养融合,即首位两截面,一根路径来创建模型,不然会出现桥面倾斜。
大桥、特大桥绘图流程:
1、读图与备料
根据分配任务2人一组进行图纸梳理,对任务中出现的桥墩、承台、桥台种类进行详细的分类与统计,同时完成上述构建的备料过程。
2、轴网的建立
1)新建项目(统一使用建筑样板);
2)在标高1链接桥址平面图;
3)对图纸进行整理:旋转,调整缩放比例;
4)由于铁路线路无法连续拾取,则选择先拾取各桥台台前、台尾及各墩的里程轴网;(桥台的轴网应按照视频重新命名)
5)通过挪动的方式把已拾取轴网的端点移至铁路线路中心;
6)使用多段轴网命令连接所有里程号轴网端点形成铁路线路;
7)通过参照平面找出首个桥台中点,并移动轴网使前台中点与项目基点重合;
8) 核对无误后锁定轴网并删除图纸。
3、桥墩的建立
1)使用步骤1中准备好的族放置对应位置,注意标高;
2)先放置当前桥墩或桥台的承台(注意承台的参照标高是底部),并调整长、宽、高的参数;
3) 承台完成后放置桥墩及桩等构件,并用对齐命令使其移动到桥墩的顶部或底部的相应位置;
4)在完成桥墩后使用结构楼板绘制墩帽及垫块(注意修改厚度及类型)
4、对曲线线路上的桥墩需要完成桥墩后应进行旋转,使本墩台的所有构建从从垂直位置转
至与轴网线重合的位置。
快速学会CAD软件中的桥梁与结构设计技巧CAD软件是一个强大的设计工具,对于桥梁和结构的设计来说,它能提供很多方便和高效的功能。
本文将介绍一些快速学会CAD软件中桥梁与结构设计技巧,帮助读者提高设计效率。
1.使用图层在CAD软件中,使用图层是非常重要的。
你可以将不同的构件、荷载、标注等各种元素分别放置在不同的图层中,并根据需要开启或关闭相应的图层,使得设计图纸更加清晰和易于管理。
2.快捷键熟悉和掌握一些CAD软件的快捷键能够大大提高你的工作效率。
不同的软件可能有不同的快捷键设置,你可以查看软件的帮助文档或者搜索相关教程来学习和使用这些快捷键。
3.使用构件库CAD软件中通常会内置一些常见的构件库,比如钢材、混凝土等,你可以直接使用这些构件库中的构件来进行桥梁和结构的设计。
这样可以简化设计过程,提高工作效率。
4.使用标注工具标注是桥梁和结构设计中必不可少的一部分,CAD软件提供了各种各样的标注工具,比如尺寸标注、文字标注等。
你可以合理使用这些标注工具来标注构件尺寸、荷载大小等信息,使得设计图纸更加清晰和易于理解。
5.元素复制和阵列在进行桥梁和结构设计时,往往会遇到一些构件需要重复使用的情况。
CAD软件提供了元素复制和阵列功能,你可以将一个构件复制多次并按照一定的规则排列,从而快速生成需要的构件。
6.使用参数化设计一些CAD软件还支持参数化设计,你可以通过定义一些参数和公式来生成桥梁和结构模型。
当参数发生变化时,模型会自动更新。
这样可以提高设计的灵活性和效率。
7.使用分析功能CAD软件中一些高级版本还可以提供桥梁和结构的分析功能。
你可以将模型导入到分析软件中进行受力分析、位移计算等,从而得到更准确的设计结果。
8.使用3D建模技术CAD软件还支持3D建模技术,你可以在软件中创建立体的桥梁和结构模型。
这样可以更直观地观察设计效果,并且在分析和可视化方面提供更多的可能性。
总结起来,CAD软件提供了很多方便和高效的功能,帮助我们快速进行桥梁和结构的设计。
1.打开3done适当放大,在草图绘制里面找到圆弧和直线。
如图1所示。
图1 草图绘制2.用草图编辑里面的单击修剪功能去掉多余的线,变成一个密闭曲线。
点击检查曲线连通性直到没有提示,退出草图模式。
如图2所示。
图2 检查连通性3.拉伸草图,选择左侧菜单栏第四个菜单特征造型的拉伸功能,鼠标点击草图,小桥长度设置为40点击确定。
如图3所示。
图3 拉伸4.安装桥栏,选择左侧菜单栏第一个基本实体,点击圆柱体,在-30,5,1位置创建高10,半径1的圆柱。
如图4所示。
图4 绘制圆柱体5.点击鼠标左键转到下视图,点击圆柱体,对圆柱体进行阵列,长度60,数量4。
如图5所示。
图5 阵列6.选择动态移动,使中间两个栏杆到桥的顶角向上移动15 或者向右移动4。
如图6所示。
图6动态移动7. 利用直线工具绘制栏杆草图。
如图7所示。
图7 绘制栏杆8.选择草图编辑工具,偏移曲线2,并用直线连接。
检查曲线连通性,对多余的部分使用单击剪切,退出草图模式。
如图8所示。
图8 草图编辑9.将刚绘制好的草图栏杆,拉伸4。
如图9所示。
图9 拉伸栏杆10.组合桥栏,阵列另一侧桥栏。
阵列距离38 数量2。
如图10所示。
图10 阵列11.制作楼梯,先创建一个六面体。
长、宽为4,高36,点为-28,7,2。
如图11所示。
图11 创建六面体12.阵列点击刚绘制好的六面体,沿斜面阵列,方向输入0.707,0.707,0方向D输入0.707,0.707,0长度16,数量5。
如图12所示。
图12 阵列13.镜像,选中五个六面体,镜像到桥的另一面。
图1314.组合。
用桥体减去刚才做的10个六面体。
如图14所示。
图14 组合15.用动态移动移正小桥。
如图15所示。
图15 移动。
如何又快又好的绘制一座桥的图纸
如何又快又好的绘制一座桥的图纸,在桥梁设计软件日益发展的今天已并非难事,很多桥梁软件都可以快捷、方便的绘制出一座可以拿去施工的图纸。
由于桥梁设计软件的发展,设计人员更容易忽视手工制图,Cad制图作为桥梁设计的基本功,手工绘制一座桥的图纸,对于窥视桥梁结构构造,将理论与桥梁设计结合起来,有不可替代的作用,因此有了本文。
1 本文的目地
如何又好又快的手工绘制一座桥的图纸。
2 采用的绘图工具
Autocad(或其他)。
3 本文的前提(绝不是废话)
1)假定桥梁方案已确定,只是进行绘图工作;
2)假定绘图人能熟练运用autocad制图工具;
3)假定制图人对一座桥有整体的认识,了解绘制一座桥都需要绘制哪些图纸。
4绘图的思路
1) 桥梁方案的确定是在路线确定的情况下做出的,即设计的过程是由桥面(设计高)向基础的过程。
2) 施工的过程是由基础向上部的过程。
3) 由1和2可以看出,设计的过程实际是施工的逆过程,是由已知确定未知的过程,绘图的过程是将设计体现的过程,因而绘图的内在过程与设计过程是一致的。
4) 由1、2、3可知,绘图的过程也是设计放样的过程。
5 如何实现又好又快
1) 尽量少做重复性劳动。
2) 制图过程清析,从整体考虑如何少做重复性工作。
6 制图建议
1) 采用1:1制图,无论采用的单位是m还是cm,准确到mm。
图纸的出图比例通过布局视口进行控制(如何确定视口比例,如何根据视口比例确定图中字号等,是熟练运用cad的问题,不讨论) 。
2) 养成良好的制图习惯,不盲目动手制图。
7 制图过程
以一座预制组合小箱梁桥制图为例。
1) 核实资料
基础资料是设计的前提,核实基础资料是否是最终的、正确的资料对设计顺利进行极为重要。
需核实明确的资料包括:平、纵图纸、数据,地质,水文,被交河流(道路)等。
2) 平面放样
根据初设确定的桥梁方案在路线平面图自上而下进行放样,注意设计过程中不得移动路线平面图。
a 确定标准横断面布置。
b布设跨径线,根据预制梁尺寸、标准横断面图布置进行平面放样(确定成桥后梁的位置),另存并完善形成梁位布置图(直线等宽桥可不出)。
c 根据梁位图确定支座位置,桥台、桥墩盖梁长度、位置,注意桥台盖梁长度与路基同宽,若为两幅则通常在两幅间留沉降缝。
由盖梁确定桩基位置,则由此图可得桩位坐标图、墩台一般构造图平面、桥型布置图平面。
3) 绘制墩台构件
a 根据确定的盖梁长度、墩台数据,绘制墩台一般构造图立面,同时该立面可作为桥型布置图横断面的下部利用。
b 绘制墩台构造图侧面,该侧面可作为桥型布置图立面的一部分。
4) 纵断面放样
纵断面在桥梁制图中仅在桥型布置图需进行绘制,其余各部主要是用来控制高程系
a 根据纵断图按照1:1的比例绘制桥型布置图立面(设计线、地面线及墩台轴线位置),利用2)中绘制的并根据设计线、地面线之间关系确定桩顶(承台顶)高程,根据地质资料确定基础形式及桩底(基础底)高程。
b 根据纵断图及布置图立面确定的高程系,计算确定墩台构造图标高系,确定构件各部尺寸。
5) 完善上述图纸。
将上述涉及各图纸完善细节后形成:桥型布置图、墩台一般构造图、梁位平面布置图(直线桥可无)、桩位坐标图、桥头防护图,标准横断面图,
6) 编制目录
完成上述控制性图纸后,最重要的第一时间应当进行的工作就是编制目录,有目录才能做到有的放矢,有效的管理制图的进度和顺序。
至此,该桥总体控制性图纸已全部完成,作为桥梁设计的骨架,各构件尺寸、形式已完全确定,需要出的图纸也已由目录确定,剩下的就是在满足使用功能的前提下补充钢筋、钢束等图纸了,这些东西,it’s easy!。
