6、简易机器人的机械传动

机器人传动方式1. 引言机器人传动方式是指机器人在工作过程中转换和传递动力的方式。

它直接影响到机器人的性能、精度、稳定性以及适应性。

不同的传动方式适用于不同的应用场景，选择合适的传动方式可以提高机器人的工作效率和可靠性。

2. 机器人传动方式的分类根据动力传递的方式，机器人传动方式可以分为以下几类：2.1 机械传动机械传动是最常见和最基础的传动方式之一。

它利用齿轮、链条、皮带等机械装置将动力从电动机传递到机器人的各个部分。

机械传动简单可靠，但由于传递过程中存在机械间隙和摩擦损耗，会影响机器人的精度和效率。

2.2 液压传动液压传动利用液体的流动和压力传递动力。

通过液压泵将液体压力传递给液压缸，从而推动机器人的执行机构。

液压传动具有承载能力大、传动平稳等优点，适用于对力量要求较高的应用场景。

2.3 气动传动气动传动是利用气体的流动和压力传递动力的一种方式。

通过气压驱动气动元件，实现机器人的运动和操作。

气动传动具有结构简单、响应速度快的特点，但承载能力较低，适用于对速度要求较高、对力量要求不太严格的应用场景。

2.4 电动传动电动传动是利用电能转换为机械能传递动力的方式。

通常使用电动机驱动机器人的执行机构，实现运动和操作。

电动传动具有响应速度快、精度高等优点，可以灵活控制运动的速度和力量，适用于对精度和稳定性要求较高的应用场景。

3. 选择机器人传动方式的考虑因素选择适合的机器人传动方式需要考虑以下因素：3.1 应用场景要求不同的应用场景对机器人的传动方式有不同的要求。

例如，需要高力量输出的应用场景可以选择液压传动；需要高速运动和响应的应用场景可以选择气动传动；需要高精度和稳定性的应用场景可以选择电动传动。

3.2 动力需求机器人在工作过程中所需要的动力大小和类型也是选择传动方式的考虑因素。

不同的传动方式有不同的功率和承载能力，需要根据实际需求进行选择。

3.3 控制要求机器人的控制要求也是选择传动方式的重要因素。

课题第2课机器人传动主备人复备人教学目标1、学习皮带传动和齿轮传动。

2、掌握传动在机器人运动中的重要作用。

3、通过机械传动的学习，提高学习者的学习兴趣，为后续学习打下基础；4、在不同的背景条件下，可以通过实际应用情况判断传动的类型。

教学重难点重点：传动的基本原理。

难点：不同类别的传动的区别。

教学准备多媒体网络教室、传动设备、实体机器人。

教学过程个人复备一、视频导入欣赏机器人跳舞视频交流：哪些地方可以转动，转动的地方都有传动装置传动系统主动轮将动力传递给从动轮直流电机（展示机器人直流电机）二、认识皮带传动出示皮带传动的图片提问：1、它们有哪些相似之处？（主动带动从动）观看皮带传动视频2、生活中还有哪些装置是皮带传动？学生回答（拖拉机等）实物展示小录音机归纳：皮带传动是通过皮带将动力从主动轮传递到从动轮上的一种传动方式.三、学习链传动我们最熟悉的自行车是怎样传动的呢？找一找自行车链传动的主动轮与从动轮小知识：1874年世界上发明了第一辆自行车观看链传动小视频提问：你们还见过哪些链传动的装置（坦克、推土机等）展示链传动装置图片归纳：链传动是通过链条将动力从主动链轮传递到从动链轮上的一种传动方式.四. 学习齿轮传动提问：除以皮带与链传动，同学们还见过别的传动方式吗？展示齿轮传动装置图片展示机械手表与随身听小录音机提问：你们还见过哪些齿轮传动装置？归纳：齿轮传动是通过相互咬合的轮齿，将动力从主动轮传递给从动轮的传动方式。

齿轮传动应用最为广泛齿轮传动的优点：不打滑、适合多种环境五．讨论三种传动方式的优点与缺点完成表格优点缺点应用案例皮带传动链传动齿轮传动六、探究街上街兔电动单车与摩拜人力单车在传动方式上有什么不同？教后记:。

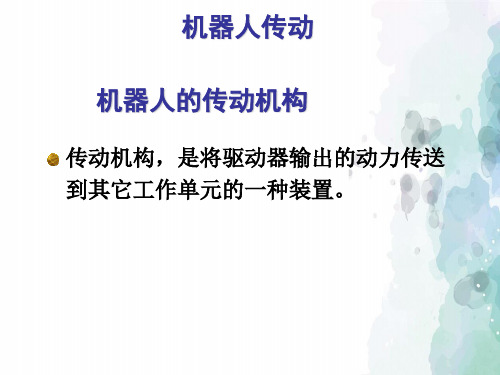

机器人传动原理
机器人传动原理是指机器人的所有动作都是通过一些特定的驱动装置来实现的，这些
驱动装置一般是电机、气动装置或者液压装置等。

机器人传动装置的种类有很多，常用的有以下几种：
1.电机驱动
电机驱动是机器人最常用的一种传动方式，其使用电机作为驱动装置，通过变速箱、
减速器、传动链等结构直接传递力量和动能。

电机驱动方式可以分为交流电机驱动和直流
电机驱动两种。

交流电机驱动：交流电机驱动具有速度稳定、转矩大、噪音小等特点，适合于高精度、高速度的机器人应用。

2.气动驱动
气动驱动是指通过气压控制运动的一种机构，一般采用空气压缩机将气体压缩储存，
然后经过气路系统将气体引入到机器人的各个部位，控制执行器完成各种动作。

气动驱动的优点是速度快、响应速度快、重复精度高，但其噪音很大，能耗较大，需
要专门的空压站维护。

3.液压驱动
液压驱动是指通过液体流动的方式传递驱动力量，实现机器人的各种运动。

液压驱动
常用的液体是液压油，通过液压泵将液体压缩，然后通过压力管路将压缩后的液体传送到
机器人的执行机构完成运动。

液压驱动的特点是响应速度快、动力大、调整方便，但其运动惯量大，精度低，维护
困难且成本高昂。

以上几种机器人传动原理方式各有优缺点，可以根据机器人的应用需求选择其中一种
或多种传动方式。

不同的应用场景需要不同的传动方式和控制方法，才能实现机器人的高
效运动和精确控制。
