管道伸缩器怎么使用

一、伸缩器的定义伸缩器（Expansion joint）也可称为管道伸缩节、膨胀节、补偿器，伸缩接头。

伸缩节是泵、阀门，管道等设备与管道连接的新产品，通过全螺栓把它们连接起来，使其成为整体，并有一定的位移量，方便安装。

可承受管线的轴向压力。

这样就可以在安装维修时，根据现场安装尺寸进行调整，在工作时，不仅提高工作效率，而且对泵、阀们等管道设备起到一定保护作用。

伸缩器的连接形式为法兰连接，一边法兰，一边焊接。

二、伸缩器的作用伸缩器作用：补偿吸收管道轴向、横向、角向受热引起的伸缩变形；吸收设备振动，减少设备振动对管道的影响；吸收地震、地陷对管道的变形量。

因为管道的热胀冷缩，所以对于管道来说，就要产生管壁的应力和推拉力；管壁应力大小，影响管道的强度，推拉力增大，管道的固定支架就要做的很大，来承受管道伸缩所产生的推拉力；所以利用伸缩节补偿的变开量办法，以降低管壁应力和推力。

三、伸缩器按结构形式分类伸缩节（膨胀节）主要用于补偿管道因温度变化而产生的伸缩变形，也用于管道因安装调整等需要的长度补偿，按结构形式主要分为弯管式膨胀节、波纹管膨胀节和套管伸缩节 3种1、弯管式膨胀节将管子弯成U形或其他形体（下图 [弯管式膨胀节]），并利用形体的弹性变形能力进行补偿的一种膨胀节。

它的优点是强度好、寿命长、可在现场制作,缺点是占用空间大、消耗钢材多和摩擦阻力大这种膨胀节广泛用于各种蒸汽管道和长管道上。

2、波纹管膨胀节用金属波纹管制成的一种膨胀节。

它能沿轴线方向伸缩，也允许少量弯曲。

下图[波纹管膨胀节]为常见的轴向式波纹管膨胀节，用在管道上进行轴向长度补偿。

为了防止超过允许的补偿量，在波纹管两端设置有保护拉杆或保护环，在与它联接的两端管道上设置导向支架。

另外还有转角式和横向式膨胀节，可用来补偿管道的转角变形和横向变形。

这类膨胀节的优点是节省空间，节约材料，便于标准化和批量生产，缺点是寿命较短。

波纹管膨胀节一般用于温度和压力不很高、长度较短的管道上。

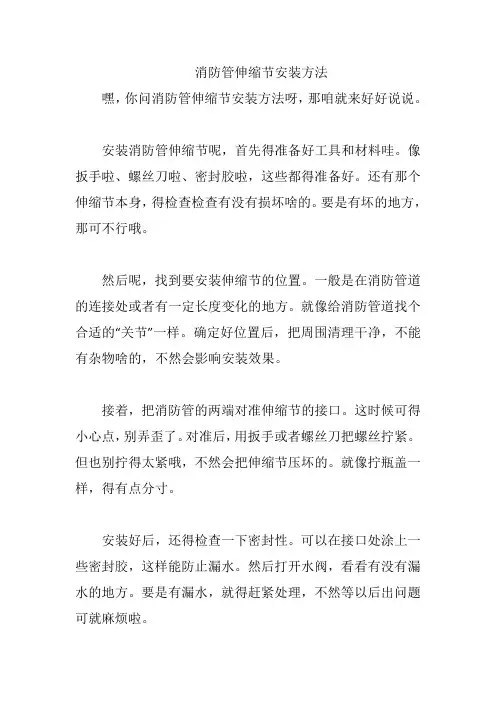

伸缩节安装方法
伸缩节是一种用于管道或设备连接处的专用连接器，具有良好的伸缩性和承压性能。

以下是伸缩节的安装方法：
1. 检查伸缩节的型号和规格是否与管道或设备相匹配，确保安装时不会出现尺寸不符的情况。

2. 清理管道或设备连接口的杂物和污垢，确保连接口的平整干净。

3. 将伸缩节的两端分别插入管道或设备的连接口中，确保插入的深度适当。

4. 使用专用的扳手或扳手工具，将伸缩节两端的螺栓或法兰连接紧固。

根据具体情况，可采用交替顺序紧固的方法，确保连接紧密且均匀。

5. 检查连接是否牢固，无松动和漏气现象。

可以使用压力测试仪器对连接进行检测，确保安装质量符合要求。

6. 如需调整伸缩节的长度或角度，可松开螺栓或法兰连接，进行适当的调整，并再次紧固螺栓或法兰。

7. 保持伸缩节的表面清洁，并定期检查连接是否松动或损坏，及时进行维修或更换。

注意：安装伸缩节时应遵循相关标准和规范，不得使用过大力
气或使用不符合要求的工具。

如有需要，可向专业人士咨询或请专业人员进行安装。

伸缩器技术说明Dismounting Ring针对给排水系统、供气系统和污水处理工程，SUFA为全球客户提供全系列、各类型的阀门产品，同时根据要求提供定制的全套流体控制解决方案。

SUFA以其优越的阀门品质和全方位的服务赢得了至高无尚的荣誉和业界一致的赞许。

SUFA系列伸缩器采用德国先进的生产制造技术，符合中国GB标准。

具有结构简单，密封性能可靠，体积小，重量轻，安装拆卸方便，重复利用率高，适用于任何介质的管路。

更重要的是：具有补偿管道一定范围内二管子连接的位移、错位、挠曲等优点、同时可以省去管路中造价昂贵的补偿器。

该产品秉承了德国精细制造的特点，是代替法兰盘、补偿器作管道连接使用最新产品。

1、应用标准：●设计标准：GB/T12465;●压力试验标准：DIN3230和GB13927●连接法兰标准：DIN2501（符合GB17241.6标准）;●产品卫生标准：DVGW标准（最新德国标准）& GB/T17219;●紧固件执行标准：GB/T5781;2、技术规格：●公称通径：200～2200mm●公称压力：1.0 MPa 0.6MPa●壳体试验压力：1.5 MPa 0.9MPa●密封试验压力：1.1 MPa0.66MPa零泄漏设计●介质温度：≤-20～80℃3、工作原理：●松套伸缩接头安装在管道上后，拧紧螺母，弹性密封圈在螺母、压盖的作用下，依靠相互间的斜度，紧压在管子外围起密封和连接作用。

当温度变化时，管子能在接头中间自由地伸缩；当地基下沉或震动偏斜，均能确保密封无泄漏，从而达到自动补偿之目的。

●管子插入依口径而异，65～130，伸缩量50～130。

可挠度最大5°，偏心量3。

●主要用于闸阀、蝶阀、止回阀、球阀、截止阀等各种阀门及各种设备与管子的连接。

介质水、油、气等。

4、材质选用：●本体及压盖采用整体浇铸式结构，树酯砂铸造。

材质球墨铸铁GGG50，符合DIN1693要求,强度大于500MPa,延伸率大于10。

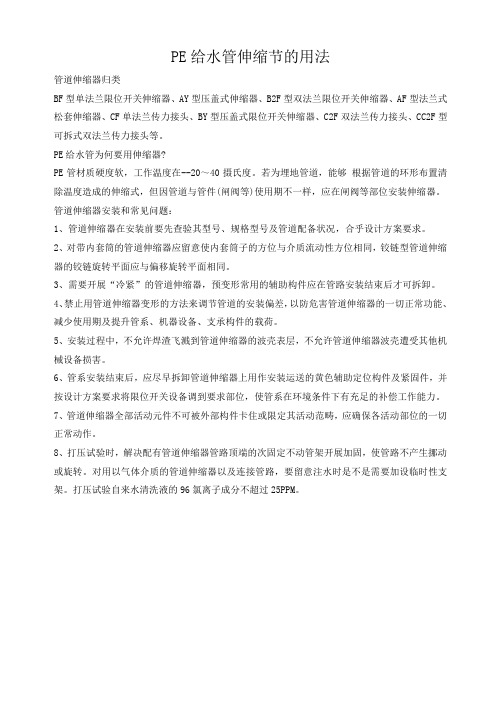

PE给水管伸缩节的用法管道伸缩器归类BF型单法兰限位开关伸缩器、AY型压盖式伸缩器、B2F型双法兰限位开关伸缩器、AF型法兰式松套伸缩器、CF单法兰传力接头、BY型压盖式限位开关伸缩器、C2F双法兰传力接头、CC2F型可拆式双法兰传力接头等。

PE给水管为何要用伸缩器?PE管材质硬度软，工作温度在--20～40摄氏度。

若为埋地管道，能够根据管道的环形布置清除温度造成的伸缩式，但因管道与管件(闸阀等)使用期不一样，应在闸阀等部位安装伸缩器。

管道伸缩器安装和常见问题：1、管道伸缩器在安装前要先查验其型号、规格型号及管道配备状况，合乎设计方案要求。

2、对带内套筒的管道伸缩器应留意使内套筒子的方位与介质流动性方位相同，铰链型管道伸缩器的铰链旋转平面应与偏移旋转平面相同。

3、需要开展“冷紧”的管道伸缩器，预变形常用的辅助构件应在管路安装结束后才可拆卸。

4、禁止用管道伸缩器变形的方法来调节管道的安装偏差，以防危害管道伸缩器的一切正常功能、减少使用期及提升管系、机器设备、支承构件的载荷。

5、安装过程中，不允许焊渣飞溅到管道伸缩器的波壳表层，不允许管道伸缩器波壳遭受其他机械设备损害。

6、管系安装结束后，应尽早拆卸管道伸缩器上用作安装运送的黄色辅助定位构件及紧固件，并按设计方案要求将限位开关设备调到要求部位，使管系在环境条件下有充足的补偿工作能力。

7、管道伸缩器全部活动元件不可被外部构件卡住或限定其活动范畴，应确保各活动部位的一切正常动作。

8、打压试验时，解决配有管道伸缩器管路顶端的次固定不动管架开展加固，使管路不产生挪动或旋转。

对用以气体介质的管道伸缩器以及连接管路，要留意注水时是不是需要加设临时性支架。

打压试验自来水清洗液的96氯离子成分不超过25PPM。

雨水管伸缩节安装规范
雨水管伸缩节是一种安装在雨水管道上的装置，可以起到缓冲和补偿管道因温度变化而产生的伸缩变形。

为了确保雨水管伸缩节的安装质量和使用效果，需要遵循以下几项规范：
1.选购合适的材质和规格
选择适合管道材质和规格的伸缩节。

常见的材质有不锈钢、铸铁、塑料等，规格应与管道直径相对应。

2.合理确定伸缩节的位置
安装伸缩节的位置一般选择在管道的直线段和转角处，避免安装在弯头和三通等易产生局部应力集中的部位。

3.安装前检查管道状况
在安装伸缩节之前，应检查管道是否存在裂纹、破损等缺陷，确保管道状况良好。

4.安装时注意保护伸缩节
在安装过程中，要特别注意保护伸缩节，避免出现碰撞、摩擦等情况，以免损坏伸缩节。

5.保证伸缩节的活动能力
在安装伸缩节时，要保证其正常的活动能力，不得将管道过紧、过松，以确保伸缩节的功能发挥。

6.固定伸缩节与管道连接处
将伸缩节与管道连接处进行固定，可以使用螺栓、法兰等方式，
确保安装牢固可靠。

同时还需注意不要使伸缩节承受过大的负荷。

7.进行相关检测
在安装完成后，应进行相关的检测，如压力测试等，确保伸缩节的安装质量和使用效果。

8.定期维护和检查
安装完成后，要定期对雨水管道及伸缩节进行维护和检查，包括清理、涂漆、紧固等，保持雨水管道的正常运行。

以上是关于雨水管伸缩节安装规范的一些基本要求，通过遵守这些规范，可以有效提高雨水管伸缩节的安装质量和使用效果，延长其使用寿命，减少管道维修和更换的频率。

最终达到保障雨水管道工程的稳定运行和安全使用的目的。

热力管道伸缩器热力管道伸缩器也称伸缩节、膨胀节、补偿器。

热力管道伸缩器在一定范围内可轴向伸缩,也能在一定的角度内克服管道对接不同轴向而产生的偏移,能极大的方便阀门管道的安装与维修。

热力管道伸缩器由一个波纹管和结构件组成,主要用于吸收轴向位移而不能承受波纹管压力推力的膨胀节.。

热力管道伸缩器能够补偿吸收管道轴向、横向、角向热变形；起到吸收设备振动对管道的影响；吸收地震、地陷对管道的变形量。

安装注意事项1、安装前松开压盘螺栓，将伸缩器拉长至安装长度，然后对角法拧紧螺栓，切勿压偏。

2、CS热力管道伸缩器应安装在管道的直线段上两个固定支架之间，为保证伸缩器正常伸缩并防止拉脱，应没有导向支架及档件。

3、热力管道伸缩器为优质钢材制造，热力管道伸缩器使用温度为150℃－300℃。

热力管道伸缩器压力范围为1MPa、1.6MPa。

4、安装热力管道伸缩器前应先松开压盘螺栓，将热力伸缩器拉到安装长度后用对角法拧紧压盘螺栓，切勿压偏，然后，连接两端产品。

5、热力伸缩器应安装在管道直线上两个固定支架之间，以防拉脱。

技术参数公称通径DN 伸缩量最小长度Lmin 最大长度Lmax 安装长度L40 250 400 650 52550 250 400 650 52565 250 420 670 54580 250 420 670 545100 250 435 685 560125 250 435 685 560150 250 435 685 560200 260 460 720 590250 260 460 720 590300 270 490 760 625350 270 490 760 625 400 280 520 800 660 450 280 520 800 660 500 300 550 850 700 600 310 570 880 725 700 320 605 925 765 900 330 640 970 805 1000 350 700 1050 875 1200 360 740 1100 920 1400 370 780 1150 965 1600 380 820 1200 1010。

伸缩器系列VSSJA平面法兰式送套伸缩节头单法兰限位伸缩接头VSSJA-1双法兰限位伸缩节头VSSJA-2VSSJAF双法兰传力伸缩接头VSSJAFG单法兰传力伸缩接头SSJB压盖式伸缩接头波纹补偿器SQ4G双盘伸缩器GJQ橡胶伸缩器型号编制说明工作原理及用途松套伸缩接头安装在管道上以后，拧紧螺母，弹性密封圈在螺母、压盖的压力下，依靠相互间的斜度，紧压在管子外围起密封和链接作用。

当温度变化时，管子能在接头中间自由地伸缩，当地基下沉，船舶振动偏斜，它均能确保密封无渗漏，从而达到自动补偿的目的。

VSSJA系列VSSJA平面法兰式送套伸缩节头VSSJA结构图单法兰限位伸缩接头VSSJA-1VSSJA-1结构图双法兰限位伸缩节头VSSJA-2VSSJA-2结构图用途VSSJA型可广泛与蝶阀、闸阀、止回阀、截止阀等配套使用，可降低工程费用能有效解决阀门装卸困难。

主要用于管道与阀门链接，带有限位螺栓，可防止管道在外部作用力及热胀冷缩引起的内部作用较大时，拉脱伸缩接头，造成不必要的管道泄漏事故。

主要部件表主要结构尺寸传力伸缩接头作用及用途该接头能把因自然条件或工作条件造成的管道轴向推力和拉应力，通过螺栓从管道的这一端传递到整个管道，使应力分撒，避免造成管道设备的损坏。

VSSJAFG单法兰传力伸缩接头VSSJAFG结构图VSSJAF双法兰传力伸缩接头VSSJAF结构图主要部件表双盘伸缩器产品性能及用途该伸缩接头采用国标制造，重量轻，补偿量大，结构简单新一代伸缩器，它能有效的补偿管道因热胀冷缩造成的管道位移和折扣。

并能和各种阀门配套使用，使阀门装卸更便捷，使管线运行更安全、可靠，也可根据需要增加限位或防拉脱螺栓。

双盘伸缩器SQ4GSQ4G结构图主要部件表主要结构尺寸橡胶伸缩器GJQ型可曲绕橡胶接头又叫减震器、软接头等。

该产品是金属管道的柔性联接器，由内胶层、棉纶帘子布增强、外胶层复合的橡胶球体和松套金属法兰组成。

伸缩器的使用方法什么是伸缩器，在这里就不说了，对于伸缩器的使用方法，大家了解多少呢？伸缩器的使用方法是将伸缩器的法兰一端与管道上的法兰或阀门管件法兰相连，另一端将管子插入承口内，插入长度应略小于本产品的总长度，可在管子插入端预先划上准备插入长度标线以便准确把握。

安装前应先检查调节螺栓是否处于最松驰壮态以及承口内的橡胶密封圈应处于不受挤压状态。

插入管子时，可事先在管子上涂抹肥皂水，以减少摩擦，方便插入。

管子插入后，应逐渐循环拧紧调节螺栓，以便承口内的橡胶密封圈与管子紧密结合。

伸缩器在管道端部使用（即管线末梢端使用），应考虑设置端部支墩，以抵消管道内介质产生的推力。

伸缩器主要是使用波纹补偿器的弹性元件进行有效伸缩变形来吸收导管、管线等来产生尺寸变化的一种补偿元件。

我厂生产的伸缩器可主要运用在管道系统的机械位移、加热位移来吸收震动、减小噪音的，它可以向各个方向进行位移吸收。

这里简要说明下，对于内套筒的伸缩器我们应该注意内套筒子的方向和介质流动的方向是否一致，然后就是铰链型伸缩器的铰链转动与位移转动的平面是否也一致，另外我们禁止使用变形的伸缩器来调整管道的安装情况，这样会影响伸缩器的正常使用寿命，也会增加管道的负担。

伸缩器的简介友联公司是专业研制、开发和生产伸缩器,伸缩节,伸缩接头,传力接头,橡胶软接头、橡胶软连接、直埋补偿器、橡胶伸缩器、套管伸缩器等系列的专业企业。

今天我们就常用的伸缩器给大家做个简要的介绍。

伸缩器也称伸缩节、膨胀节、补偿器、伸缩接头。

伸缩器按材质分为：钢制伸缩器、橡胶伸缩器、不锈钢伸缩器。

伸缩器在一定范围内可轴向伸缩,也能在一定的角度内克服管道对接不同轴向而产生的偏移,能极大的方便阀门管道的安装与拆卸，在管道允许伸缩量中可以自由伸缩,一旦越过其最大伸缩量就起到限位,确保管道的安全运行。

主要为保障管道安全运行，具有以下作用：补偿吸收管道轴向、横向、角向热变形；吸收设备振动，减少设备振动对管道的影响；吸收地震、地陷对管道的变形量。

浅析排水伸缩节的使用和改进北京首钢建设集团有限公司陈龙[摘要] 在现代排水工程中，随着技术和科技的发展，硬聚氯乙烯管材（U-PVC）应用越来越广泛。

关于其施工中的一些性质，本人进行了分析，尤其是硬聚氯乙烯管材（U-PVC）随温度伸缩变化的特性影响了其使用功能，为了解决伸缩变化影响管材和管件，使其可能被破坏而漏水，工程中引入了排水管道伸缩节这一实用性管件。

但是在施工中本人发现，如果对其他管件进行部分改造，就可以取消伸缩节这一管件，这将会大大提高工作效率。

针对此问题本人在施工中提出了解决方案。

[关键词]硬聚氯乙烯管材（U-PVC），伸缩性，新型管件在目前市场上排水管材种类较多。

主要有以下几种：1.排水铸铁管承插口连接，排水铸铁管柔性连接。

排水铸铁管柔性连接又分为A型胶圈连接和W型卡箍连接。

2.硬聚氯乙烯管材（U-PVC）粘接连接（主要用于实壁管材）和压盖丝扣胶圈密封连接（主要用于中空双壁螺旋管材）。

3.PE管热熔连接。

在以上管材中，由于硬聚氯乙烯管材（U-PVC）以其耐腐蚀性，轻便性，造价低等特点广受广大客户的喜爱，在市场中应用越来越广泛。

一、硬聚氯乙烯管材（U-PVC）特性近几年室内排水系统多采用硬聚氯乙烯管材（U-PVC），先对其特性做以下分析：（一）硬聚氯乙烯管材（U-PVC）优点1.硬聚氯乙烯管材（U-PVC）和管件重量轻，与同等规格管材的铸铁管相比重量只有15%。

2.硬聚氯乙烯管材（U-PVC）和管件易于切断，便于施工。

在施工中一般用手锯即可。

而铸铁管需要无齿锯，角磨机等电动工具。

3.硬聚氯乙烯管材（U-PVC）具有施工简便，快捷，效率高的特点。

4.硬聚氯乙烯管材（U-PVC）水利条件好。

相比较铸铁管硬聚氯乙烯管材内壁光滑，管件与管接口更加顺滑。

5.硬聚氯乙烯管材（U-PVC）与铸铁管相比较耐腐蚀。

铸铁管使用年限过长会造成內腐蚀，而且受一些化学液体的影响更易氧化，腐蚀。

硬聚氯乙烯管材（U-PVC）克服了以上缺陷。

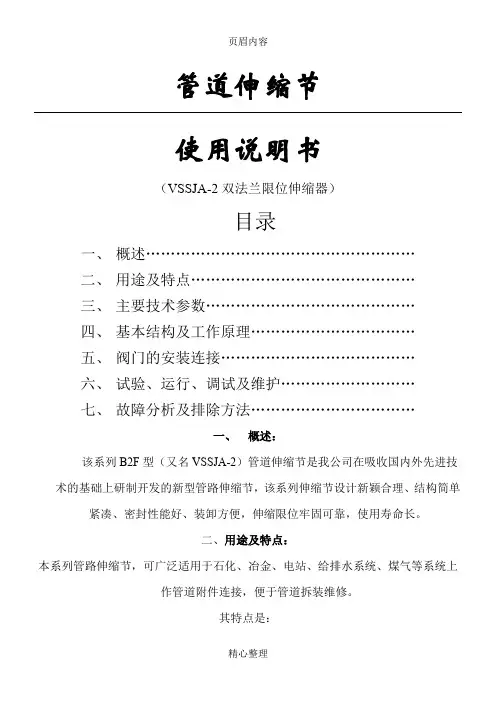

管道伸缩节
使用说明书
紧凑、密封性能好、装卸方便，伸缩限位牢固可靠，使用寿命长。

二、用途及特点：
本系列管路伸缩节，可广泛适用于石化、冶金、电站、给排水系统、煤气等系统上
作管道附件连接，便于管道拆装维修。

其特点是：
1.该系列产品设计结构合理、简单紧凑、密封性能可靠，不受空间位置的影响，
可在管道上任意安装。

2.在原有管路松套式伸缩接头的基础上增设了伸缩限位机构，在最大伸缩量处
用螺母锁定，只要不卸掉螺母，伸缩管就不会拉脱。

3.该产品能够吸收允许范围内的管道轴向位移和承受管道内的压力形成的推
1
主要零件材料：
2、该管路伸缩节的工作原理是：安装在管道上后，拧紧压盘螺栓，使压盘压紧
密封圈，从而使密封圈紧压在伸缩管的外围起密封作用。

安装时其限位螺栓应松开，出厂位置安装，即可实现一定的伸缩量。

五、管路伸缩节的安装连接：
1、产品在安装前首先进行以下工作：
①清洁伸缩节上附着的污物。

②核对工况与伸缩节的性能参数是否相符。

③检查伸缩节各部位紧固件是否有运输途中造成的松动或损坏。

2、
安装牢
2
3
4
5、该产品出厂长度为安装长度。

6、安装该伸缩器的两端管路必须固定，安装牢固后，将量限位螺栓上的螺母限位。

7、该产品应安装在直线管路，不准安装在管路拐角处，必要时安装须对伸缩接头
设置有足够强度的支撑保护架。

7、该产品安装时须在法兰接触面之间加整体密封垫圈。

8、紧固连接法兰螺栓时，要对称交替进行，不准依次进行紧固。

七、可能发生的故障分析及排除方法：。
