光缆的基本知识光缆的基本知识一、光纤与光纤通信的特点光纤是导光纤维的简称。

光纤通信是以光波为载频，以导光纤维为传输媒质的一种通信方式。

由于光纤通信是利用导光纤维传输光信号来实现通信的，因此比起其他通信方式有许多突出的优点。

1、传输频带宽，通信容量大由信息理论知道，载波频率越高通信容量越大，因目前使用的广播频率比微波频率高103—104倍，所以通信容量约可增加103—104倍。

2、损耗低目前实用的光纤均为石英光纤，要减小光纤损耗主要是靠提高玻璃纤维的纯度来达到。

由于目前制成的石英玻璃介质的纯度极高，所以光纤的损耗极低。

已接近理论极限值。

由于管线的损耗低，因此中继距离可以很长，在通信线路中可减少中继站的数量，降低成本且提高了通信质量。

3、不受电磁干扰因为光纤是非金属的介质材料，因此它不受电磁干扰。

4、串音小，保密性好光在光纤传输时，向外泄漏的光能很小，因此树根光纤之间不会产生干扰，既不产生串话，又难以被窃听。

因此光纤通信比传统的无因多模光纤其传输光波有很多模式，它的折射率分布为渐变型，适用于中容量，中距离通信。

单模光纤其传输的广播及一个，纤芯的直径仅几微米，它适用于大容量长距离通信。

所以，单模光纤已在国内得到了广泛应用。

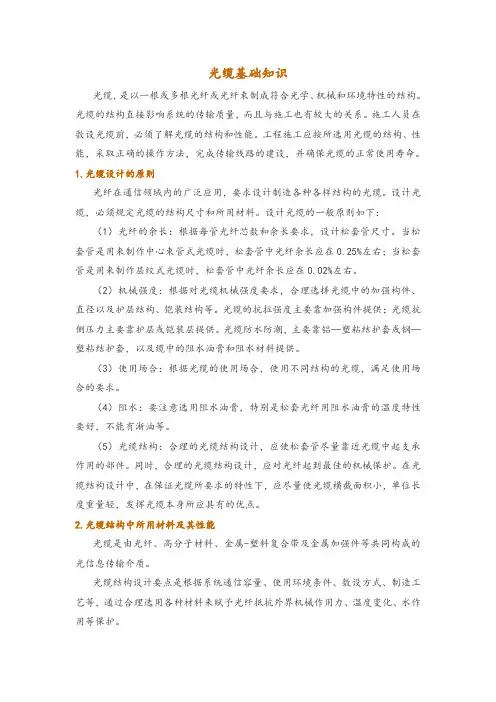

三、光缆的结构、种类和命名方法：1、光缆的结构（1）、缆芯由于光缆主要是靠光纤来完成传输信息任务的，因此缆芯是由光纤芯线组成的。

（2）、加强构件由于光纤脆弱容易断裂，因此在光缆结构上加一根或多根加强构件，以承受安装时产生的拉伸负荷。

加强构件可用金属丝，也可用非金属的纤维增强塑料或玻璃纤维制成，利用非金属加强构件组成的无金属光缆，能更有效的防止雷击。

（3）、护层光缆的护层主要是对已形成缆的光纤芯线起保护作用，避免受外部机械力和环境损坏。

因此要求护层具有耐压力、防潮、湿度特性好、重量轻、耐化学侵蚀、阻燃等特点。

光缆的护层分内护层和外护层，内护层有塑料护层及金属护套两种。

外护层是指铠装层和外被层。

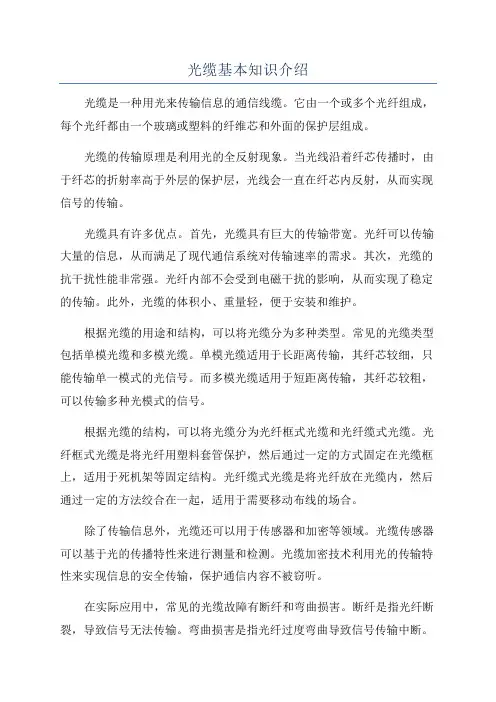

光缆基本知识介绍光缆是一种用光来传输信息的通信线缆。

它由一个或多个光纤组成，每个光纤都由一个玻璃或塑料的纤维芯和外面的保护层组成。

光缆的传输原理是利用光的全反射现象。

当光线沿着纤芯传播时，由于纤芯的折射率高于外层的保护层，光线会一直在纤芯内反射，从而实现信号的传输。

光缆具有许多优点。

首先，光缆具有巨大的传输带宽。

光纤可以传输大量的信息，从而满足了现代通信系统对传输速率的需求。

其次，光缆的抗干扰性能非常强。

光纤内部不会受到电磁干扰的影响，从而实现了稳定的传输。

此外，光缆的体积小、重量轻，便于安装和维护。

根据光缆的用途和结构，可以将光缆分为多种类型。

常见的光缆类型包括单模光缆和多模光缆。

单模光缆适用于长距离传输，其纤芯较细，只能传输单一模式的光信号。

而多模光缆适用于短距离传输，其纤芯较粗，可以传输多种光模式的信号。

根据光缆的结构，可以将光缆分为光纤框式光缆和光纤缆式光缆。

光纤框式光缆是将光纤用塑料套管保护，然后通过一定的方式固定在光缆框上，适用于死机架等固定结构。

光纤缆式光缆是将光纤放在光缆内，然后通过一定的方法绞合在一起，适用于需要移动布线的场合。

除了传输信息外，光缆还可以用于传感器和加密等领域。

光缆传感器可以基于光的传播特性来进行测量和检测。

光缆加密技术利用光的传输特性来实现信息的安全传输，保护通信内容不被窃听。

在实际应用中，常见的光缆故障有断纤和弯曲损害。

断纤是指光纤断裂，导致信号无法传输。

弯曲损害是指光纤过度弯曲导致信号传输中断。

为了避免光缆故障，需要进行光缆的正确安装和维护。

常见的光缆维护方法包括定期清洁光缆和保持光缆的曲率半径。

总之，光缆是一种重要的通信技术，具有广泛的应用前景。

通过光缆的使用，可以实现高速、稳定和安全的信息传输，推动现代社会的发展和进步。

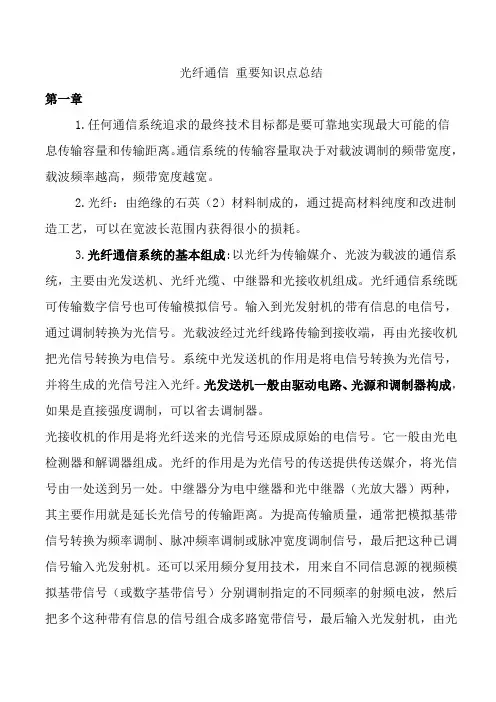

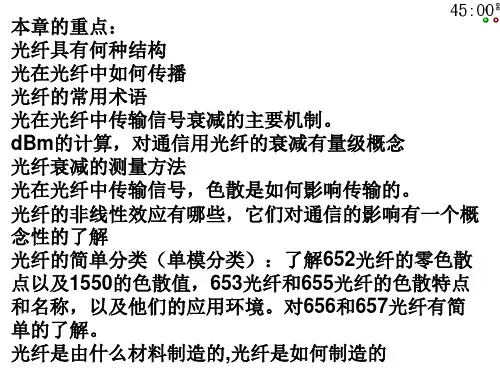

光纤通信重要知识点总结第一章1.任何通信系统追求的最终技术目标都是要可靠地实现最大可能的信息传输容量和传输距离。

通信系统的传输容量取决于对载波调制的频带宽度，载波频率越高，频带宽度越宽。

2.光纤：由绝缘的石英（2）材料制成的，通过提高材料纯度和改进制造工艺，可以在宽波长范围内获得很小的损耗。

3.光纤通信系统的基本组成:以光纤为传输媒介、光波为载波的通信系统，主要由光发送机、光纤光缆、中继器和光接收机组成。

光纤通信系统既可传输数字信号也可传输模拟信号。

输入到光发射机的带有信息的电信号，通过调制转换为光信号。

光载波经过光纤线路传输到接收端，再由光接收机把光信号转换为电信号。

系统中光发送机的作用是将电信号转换为光信号，并将生成的光信号注入光纤。

光发送机一般由驱动电路、光源和调制器构成，如果是直接强度调制，可以省去调制器。

光接收机的作用是将光纤送来的光信号还原成原始的电信号。

它一般由光电检测器和解调器组成。

光纤的作用是为光信号的传送提供传送媒介，将光信号由一处送到另一处。

中继器分为电中继器和光中继器（光放大器）两种，其主要作用就是延长光信号的传输距离。

为提高传输质量，通常把模拟基带信号转换为频率调制、脉冲频率调制或脉冲宽度调制信号，最后把这种已调信号输入光发射机。

还可以采用频分复用技术，用来自不同信息源的视频模拟基带信号（或数字基带信号）分别调制指定的不同频率的射频电波，然后把多个这种带有信息的信号组合成多路宽带信号，最后输入光发射机，由光载波进行传输。

在这个过程中，受调制的电波称为副载波，这种采用频分复用的多路电视传输技术，称为副载波复用技术。

目前大都采用强度调制与直接检波方式。

又因为目前的光源器件与光接收器件的非线性比较严重，所以对光器件的线性度要求比较低的数字光纤通信在光纤通信中占据主要位置。

数字光纤通信系统基本上由光发送机、光纤与光接收机组成。

发送端的电端机把信息进行模数转换，用转换后的数字信号去调制发送机中的光源器件，则就会发出携带信息的光波，即当数字信号为“1”时，光源器件发送一个“传号”光脉冲；当数字信号为“0”时，光源器件发送一个“空号”。

光纤光缆知识培训一、光纤光缆的基本概念光纤光缆是一种用于传输光信号的通信线路，它由一根或多根纤维组成，每根纤维都是以光波导的形式将光信号进行传输。

光纤光缆能够实现宽带、高速、远距离传输，并且具有抗干扰能力强、信息安全性高的优点。

光纤光缆的基本构造包括光纤芯、包层和护套。

光纤芯是传输光信号的主体，其材料通常为二氧化硅。

包层用于包裹光纤芯以提高光纤的抗折和抗拉性能，通常采用二氧化硅或者氟化聚合物。

护套则是用于保护整根光缆的材料，一般为聚乙烯或者聚氯乙烯等塑料材料。

二、光纤光缆的传输特性1. 带宽大：相比于传统的铜质电缆，光纤光缆的带宽更大，能够支持更高速的数据传输。

2. 传输距离远：光纤光缆能够实现较长距离的信号传输，通常能够实现几十公里到上百公里的传输距离。

3. 信号衰减小：光纤光缆的信号衰减非常小，可以在长距离内保持信号的稳定传输。

4. 抗干扰性强：由于光信号是以光波导的形式进行传输，光纤光缆具有良好的抗干扰性，能够在电磁干扰较严重的环境下实现稳定的传输。

5. 信息安全性高：光纤光缆传输的是光信号，而非电信号，因此很难被窃听，具有较高的信息安全性。

三、光纤光缆的应用领域1. 通信网络：光纤光缆是构建光纤通信网络的关键基础设施，其宽带、高速、远距离传输的特性使得其被广泛应用于长途、城域通信网的建设。

2. 数据中心：在数据中心网络中，光纤光缆能够提供高速、大容量的数据传输，以满足大数据处理和云计算等应用的需求。

3. 工业自动化：光纤光缆的抗干扰性强，使得其在工业自动化领域得到广泛应用，用于传输各类传感器信息、控制信号等。

4. 医疗领域：光纤光缆被广泛应用于医疗设备中，用于传输医学图像、激光手术器械等。

5. 军事领域：由于其信息安全性高的特性，光纤光缆在军事通信和指挥控制系统中得到广泛应用。

四、光纤光缆的安装和维护1. 安装前的准备：在进行光纤光缆的安装前，需要对线路进行详细的规划设计，包括线路路径选择、光缆类型选择等。

光纤和光缆基础知识光纤光缆基本知识一、光纤通信及发展史1、1966年英籍华人高锟提出“光纤通信”.2、以激光为光源，经光纤为传输媒质的通信方式，叫做光纤通信.3、1983年武汉三镇使用光纤通信投入电话网中使用，标志着我国光纤通信进入使用阶段.二、光通信原理介绍及光纤通信的特点1、全反射原理：1）光从光密介质射入光疏介质。

2）入射角大于临界角。

2、光通信特点：优点：1）传输频带宽、通信容量大2) 中继距离远、损耗低3）抗电磁能力强、无串话4）重量轻5）资源丰富6）抗化学腐蚀、柔软可绕缺点：1）强度不如金属2）连接比较困难3）分路耦合不变4）弯曲半径不宜太小5）传输能量比较困难三、光纤通信系统的组成光发送光传输光接收光端机四、光纤简介1、光纤的结构：由纤芯、包层、涂覆层组成2、光纤分类：1）按材料组成分：玻璃光纤、塑料光纤2）按传输模式分：单模光纤、多模光纤单模光纤G652 折射率：1310nm 1.4677 1550nm 1.4682G655 折射率：1550nm 1.4690多模光纤芯径62.5um A1b 折射率：850nm 1.496 1300nm 1.487芯径50um A1a 折射率：850nm 1.482 1300nm 1.4773、常用光纤的主要技术特性及部分指标介绍指标的介绍：1)衰减：光在光纤中传输时能量的损耗2)色散：光脉冲在光纤中传输时脉冲的展宽3)偏振模色散：基模可分解成两个垂直相交的偏振模，光脉冲在光纤中传输时现两个垂直的偏振模间的时延差4)光纤几何参数：包层直径、涂层直径、光纤不圆度同心度误差：芯/包层<1um 涂覆层/包层<12um不圆度=长轴直径-短轴直径/标准值4、模场直径：基模光斑的大小标准：9.2+0.4um模：光在光纤中的传输方式（单模、多模）纤芯直径：8.3um5、截止波长：保证光纤以基模传输的最小波长（G652 1100-1330nm）常用光纤的主要技术特性G652 衰减 1310nm≤0.36dB/km 1550nm≤0.22dB/km模场直径 1310nm 9.3+0.5um 1550nm 10.5+0.8um包层直径 125+1.0um包层不圆度≤02%模场/包层同心度误差≤1um涂层直径 245+5um涂层不圆度 /涂层与包层同心度误差 <12um截止波长 1100nm≤λc≤1330nm零色散波长 1300nm-1324nm零色散斜率≤0.093Ps/nm2.km1288-1339nm波长范围内色散系数≤3.5 Ps/nm.km1271-1360nm波长范围内色散系数≤5.3 Ps/nm.km1550nm波长范围内色散系数≤17 Ps/nm.km衰减不连续性—--在1310nm或1550nm处均没有大于0.01dB的不连续点，实际一般控制≤0.03dB.衰减不均匀性----在光纤后向散射曲线上，任意500米长度上的实测衰减值与全长平均每500米的衰减值之差的最坏值应≤0.05dB.外观检查----排丝整齐，颜色鲜明涂覆层牢固光洁，不脱皮.G655 (康宁LEAF、朗讯真波、长飞大保实)康宁 LEAF ：衰减： 1550nm ≤ 0.22dB/km模场直径（MFD）：9.5±0.6um截止波长(λcc) 1470nm色散：1530-1565nm 2.0-6.0 PS/nm.km1565-1625nm 4.5-11.2 PS/nm.km零色散斜率≤0.1Ps/nm2.kmPMD ≤0.1PS/km1/2朗讯真波：衰减：1550nm≤ 0.22dB/km模场直径（MFD）：9.4±0.6um截止波长(λcc) 1260nm色散：1530-1565nm 2.0-6.0 PS/nm.km1565-1625nm 4.0-8.6 PS/nm.km零色散斜率≤0.05Ps/nm2.kmPMD ≤0.5PS/km1/2光缆的简单介绍1、缆的分类按光纤类别分：单模光纤光缆、多模光纤光缆按缆芯结构分：中心束管式、层绞式、骨架式层绞式把松套光纤绕在中心加强件周围绞合而构成。

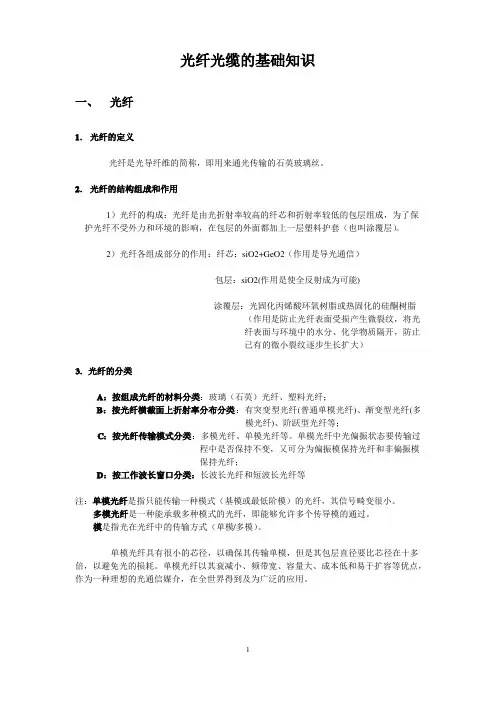

光纤光缆的基础知识一、光纤1．光纤的定义光纤是光导纤维的简称，即用来通光传输的石英玻璃丝。

2．光纤的结构组成和作用1）光纤的构成：光纤是由光折射率较高的纤芯和折射率较低的包层组成，为了保护光纤不受外力和环境的影响，在包层的外面都加上一层塑料护套（也叫涂覆层）。

2）光纤各组成部分的作用：纤芯：siO2+GeO2（作用是导光通信）包层：siO2(作用是使全反射成为可能)涂覆层：光固化丙烯酸环氧树脂或热固化的硅酮树脂（作用是防止光纤表面受损产生微裂纹，将光纤表面与环境中的水分、化学物质隔开，防止已有的微小裂纹逐步生长扩大）3．光纤的分类A：按组成光纤的材料分类：玻璃（石英）光纤、塑料光纤；B：按光纤横截面上折射率分布分类：有突变型光纤(普通单模光纤)、渐变型光纤(多模光纤)、阶跃型光纤等；C：按光纤传输模式分类：多模光纤、单模光纤等。

单模光纤中光偏振状态要传输过程中是否保持不变，又可分为偏振模保持光纤和非偏振模保持光纤；D：按工作波长窗口分类：长波长光纤和短波长光纤等注：单模光纤是指只能传输一种模式（基模或最低阶模）的光纤，其信号畸变很小。

多模光纤是一种能承载多种模式的光纤，即能够允许多个传导模的通过。

模是指光在光纤中的传输方式（单模/多模）。

单模光纤具有很小的芯径，以确保其传输单模，但是其包层直径要比芯径在十多倍，以避免光的损耗。

单模光纤以其衰减小、频带宽、容量大、成本低和易于扩容等优点，作为一种理想的光通信媒介，在全世界得到及为广泛的应用。

4．光纤的特性A：几何特性和光学特性（主要针对单模光纤）纤芯直径：A、多模光纤（50um/62.5um两种标称直径）B、单模光纤（8.3um）包层直径：125.0±1.0um包层不圆度：≤1.0%涂层外径：245±5.0um纤芯、包层同心度：≤0.5um翘曲度：曲率半径≥4.0m模场直径：指光纤中基模场的电场强度随空间的分布。

它描述了单模光纤中光能集中程度的参量。
