柴油机燃料供给系统的组成
一、引言
柴油机是一种内燃机，它的燃料供给系统是保证其正常运转的重要组成部分。
本文将详细介绍柴油机燃料供给系统的组成，包括燃油箱、进油管路、燃油泵、喷油器等各个方面。
二、燃油箱
燃油箱是储存柴油的地方，通常位于车辆后部或侧面。
其主要构成部分有箱体、进气口、排气管和浮子式液位计等。
在使用过程中，应定期检查液位计，保证柴油充足，并清洁过滤网。
三、进油管路
进油管路是将储存于燃油箱中的柴油输送到发动机内部的重要通道。
它主要由进气口、输送管道和滤清器等组成。
其中滤清器可以过滤掉杂质和水分，以保证柴油质量纯净。
四、高压泵
高压泵是将柴油加压并输送至喷嘴的关键设备。
它主要由凸轮轴驱动装置和泵体两部分组成。
在工作时，凸轮轴带动柱塞运动，使泵体内的柴油加压并输送至喷嘴。
五、喷嘴
喷嘴是将高压柴油雾化并喷入气缸内的装置。
它主要由针阀、喷孔和
电磁铁等组成。
在工作时，电磁铁控制针阀的开启和关闭，使高压柴
油经过喷孔雾化成细小颗粒，并进入气缸内进行燃烧。
六、调速器
调速器是控制发动机转速和功率输出的装置。
它主要由手柄、连杆和
调节机构等组成。
在工作时，通过手柄控制连杆运动，从而改变高压
泵中柱塞的行程长度，进而控制发动机转速和功率输出。
七、结论
综上所述，柴油机燃料供给系统是保证其正常运转的重要组成部分。
它包括燃油箱、进油管路、高压泵、喷嘴和调速器等各个方面。
只有
各部分协同工作，才能保证发动机正常运转，并提高其效率和可靠性。
柴油机燃油供给系统主要部件的使用维护要点柴油机燃油供给系统是保证柴油机正常运行的重要部件，它主要由燃油箱、柴油过滤器、燃油泵、喷油器等多个部件组成。
为了确保柴油机的燃油供给系统可以正常工作，以下是一些使用和维护的要点。
1. 燃油箱：- 定期清洁燃油箱，避免杂质进入燃油系统。
- 检查燃油箱底部的沉淀物，并及时清理。
- 定期检查燃油箱密封性，确保不会发生漏油情况。
2. 柴油过滤器：- 定期更换柴油过滤器，避免柴油中的杂质进入燃油系统。
- 注意安装柴油过滤器时的方向，确保燃油的流向正确。
- 清洁柴油过滤器时使用专用的清洗剂，不要使用水或其他溶剂。
4. 喷油器：- 定期检查喷油器的工作状态，保证其正常喷油。
- 清洁喷油器的喷嘴，预防碳堆积和堵塞。
- 注意喷油器的调整，确保喷油量和喷油角度的准确性。
5. 燃油系统其他部件：- 定期检查燃油管路、接头等部件的密封性，防止漏油。
- 检查燃油系统的压力，确保其在正常范围内。
- 定期检查电喷油系统的线路连接和电器设备，确保其正常工作。
6. 燃油的选择：- 使用合适的柴油作为燃料，确保其符合柴油机的要求。
- 避免使用劣质柴油，以免影响柴油机的正常工作。
- 根据柴油机的使用环境选择适当的燃油，防止出现冷启动困难、积碳等问题。
7. 定期维护：- 根据柴油机的使用情况，制定定期的维护计划，包括清洁、润滑、更换燃油系统的部件等。
- 注意定期更换燃油系统的橡胶密封件，防止老化和失效。
柴油机燃油供给系统需要得到定期的维护和保养，以确保其正常运行和延长使用寿命。
合理选择燃油、定期清洁和更换部件是确保燃油供给系统正常工作的重要环节。

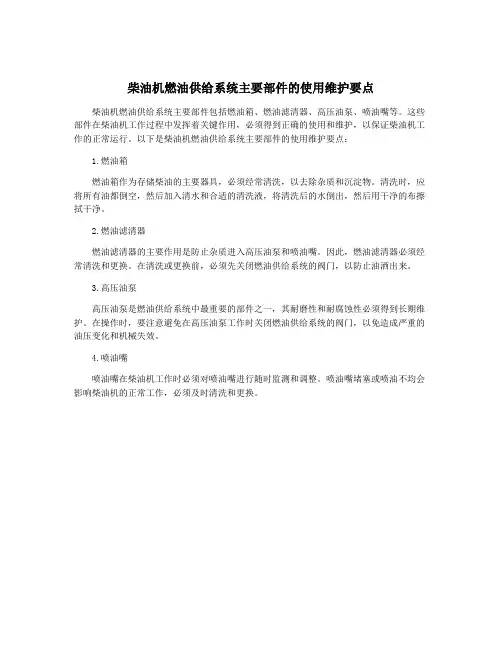

柴油机燃油供给系统主要部件的使用维护要点
柴油机燃油供给系统主要部件包括燃油箱、燃油滤清器、高压油泵、喷油嘴等。
这些部件在柴油机工作过程中发挥着关键作用，必须得到正确的使用和维护，以保证柴油机工作的正常运行。
以下是柴油机燃油供给系统主要部件的使用维护要点：
1.燃油箱
燃油箱作为存储柴油的主要器具，必须经常清洗，以去除杂质和沉淀物。
清洗时，应将所有油都倒空，然后加入清水和合适的清洗液，将清洗后的水倒出，然后用干净的布擦拭干净。
2.燃油滤清器
燃油滤清器的主要作用是防止杂质进入高压油泵和喷油嘴。
因此，燃油滤清器必须经常清洗和更换。
在清洗或更换前，必须先关闭燃油供给系统的阀门，以防止油洒出来。
3.高压油泵
高压油泵是燃油供给系统中最重要的部件之一，其耐磨性和耐腐蚀性必须得到长期维护。
在操作时，要注意避免在高压油泵工作时关闭燃油供给系统的阀门，以免造成严重的油压变化和机械失效。
4.喷油嘴
喷油嘴在柴油机工作时必须对喷油嘴进行随时监测和调整。
喷油嘴堵塞或喷油不均会影响柴油机的正常工作，必须及时清洗和更换。
柴油机燃油系统简介柴油机燃油系统是柴油机中的一个重要组成局部，它负责将燃油从燃油箱输送到燃烧室中，以进行燃烧。
燃油系统一般包括燃油箱、燃油过滤器、燃油泵、喷油器等组件。
本文将详细介绍柴油机燃油系统的工作原理、组成局部及其重要性。
工作原理柴油机燃油系统的工作原理可以简单概括为以下几个步骤：1.燃油供给：燃油从燃油箱中通过燃油管道输送到燃油过滤器。
燃油过滤器的作用是过滤掉燃油中的杂质，以保证燃油的纯洁度。
2.燃油加压：经过燃油过滤器净化后的燃油，被燃油泵抽取并加压，将燃油压力提高到足够的水平。
燃油泵一般采用机械泵或电子控制泵。
3.喷油器喷油：燃油泵将加压后的燃油送至喷油器。
喷油器根据柴油机运行状态和负荷要求，控制喷油时间和喷油量，将燃油喷射到气缸中，以满足燃烧所需。
4.燃烧：喷油器将燃油雾化成微小的燃油颗粒，混合空气进入气缸，通过压缩和点火，使燃油燃烧，产生高温高压气体，驱动柴油机正常工作。
组成局部柴油机燃油系统主要包括以下几个组成局部：1.燃油箱：用于存放燃油的容器，为燃油系统提供燃料。
燃油箱一般位于柴油机附近，并通过燃油管道与燃油过滤器相连。
2.燃油过滤器：对燃油进行过滤，去除其中的杂质和微粒。
保持燃油的纯洁度，减少对喷油器和燃油泵的损坏。
3.燃油泵：将燃油从燃油箱中抽取，并加压向喷油器供给燃油。
燃油泵一般由驱动齿轮、柱塞、柱塞泵等部件组成。
4.喷油器：将燃油雾化成微小的颗粒，并将燃油喷射到气缸中。
喷油器一般由喷油嘴、喷油器针阀和喷孔等部件组成。
重要性柴油机燃油系统的正常运行对柴油机的性能和寿命具有重要影响，其重要性表达在以下几个方面：1.提供燃料供给：燃油系统为柴油机提供燃料，直接影响柴油机的燃烧效率和功率输出。
燃油系统的故障或不良工作会导致柴油机无法正常工作。
2.维护燃油清洁度：燃油过滤器的存在可以过滤掉燃油中的杂质和微粒，保持燃油的纯洁度。
这对喷油器和燃油泵的正常运行非常重要，可以减少损坏和故障。

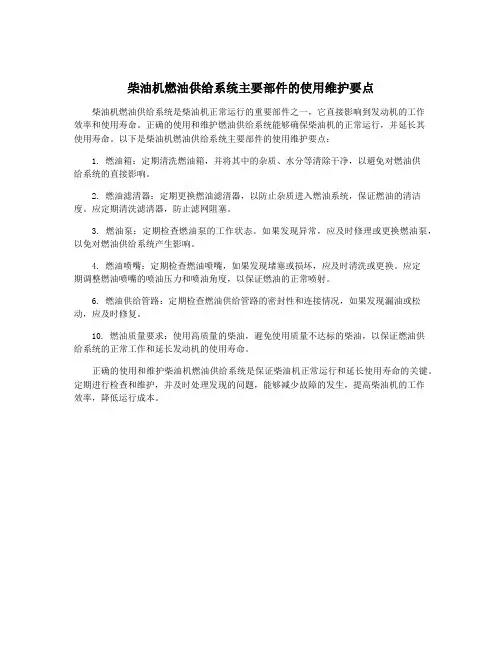

柴油机燃油供给系统主要部件的使用维护要点
柴油机燃油供给系统是柴油机正常运行的重要部件之一，它直接影响到发动机的工作
效率和使用寿命。
正确的使用和维护燃油供给系统能够确保柴油机的正常运行，并延长其
使用寿命。
以下是柴油机燃油供给系统主要部件的使用维护要点：
1. 燃油箱：定期清洗燃油箱，并将其中的杂质、水分等清除干净，以避免对燃油供
给系统的直接影响。
2. 燃油滤清器：定期更换燃油滤清器，以防止杂质进入燃油系统，保证燃油的清洁度。
应定期清洗滤清器，防止滤网阻塞。
3. 燃油泵：定期检查燃油泵的工作状态。
如果发现异常，应及时修理或更换燃油泵，以免对燃油供给系统产生影响。
4. 燃油喷嘴：定期检查燃油喷嘴，如果发现堵塞或损坏，应及时清洗或更换。
应定
期调整燃油喷嘴的喷油压力和喷油角度，以保证燃油的正常喷射。
6. 燃油供给管路：定期检查燃油供给管路的密封性和连接情况，如果发现漏油或松动，应及时修复。
10. 燃油质量要求：使用高质量的柴油，避免使用质量不达标的柴油，以保证燃油供
给系统的正常工作和延长发动机的使用寿命。
正确的使用和维护柴油机燃油供给系统是保证柴油机正常运行和延长使用寿命的关键。
定期进行检查和维护，并及时处理发现的问题，能够减少故障的发生，提高柴油机的工作
效率，降低运行成本。
柴油机燃油供给系统主要部件的使用维护要点【摘要】柴油机燃油供给系统是柴油机正常运行的重要组成部分，其中的主要部件包括燃油箱、燃油滤清器、燃油泵、喷油嘴和高压共轨。
为了确保柴油机的正常运行，需要注意以下几点：保持燃油箱清洁，定期清理沉淀物，确保燃油质量良好；定期更换或清洗燃油滤清器，确保燃油通畅；定期检查燃油泵的工作状态，及时更换磨损部件；定期清洗喷油嘴，保证燃油喷射均匀；定期检查和维护高压共轨系统，确保燃油供给稳定可靠。
通过以上的使用维护要点，可以有效地延长柴油机燃油供给系统的使用寿命，保证其正常高效运行。
【关键词】柴油机、燃油供给系统、部件、使用维护、燃油箱、燃油滤清器、燃油泵、喷油嘴、高压共轨、清洁、定期检查、燃油质量、更换磨损部件、燃油喷射、稳定可靠。
1. 引言1.1 柴油机燃油供给系统主要部件的使用维护要点柴油机燃油供给系统是柴油机正常运行的重要组成部分，其中的主要部件包括燃油箱、燃油滤清器、燃油泵、喷油嘴和高压共轨系统。
这些部件的正常运行对于柴油机的性能和可靠性至关重要，因此使用和维护这些部件至关重要。
首先是燃油箱，它是存储柴油的地方，因此需要保持清洁，定期清理沉淀物，确保燃油质量良好。
然后是燃油滤清器，定期更换或清洗燃油滤清器非常重要，以确保燃油的通畅。
接下来是燃油泵，定期检查燃油泵的工作状态，并及时更换磨损部件，以确保正常供油。
再者是喷油嘴，定期清洗喷油嘴，保证燃油喷射均匀。
最后是高压共轨系统，定期检查和维护高压共轨系统，确保燃油供给稳定可靠。
对于柴油机燃油供给系统的主要部件，定期的维护和保养是至关重要的，只有确保这些部件的正常运行，才能保证柴油机的性能和可靠性。
2. 正文2.1 燃油箱燃油箱是柴油机燃油供给系统中的重要部件，它负责存储燃油并保持供给系统中的燃油质量。
为了确保柴油机的正常运行，我们需要注意以下几个要点：1. 保持燃油箱清洁：定期清理燃油箱内的沉淀物和杂质，确保燃油质量良好。
柴油机燃油供给系统一、传统柴油机燃油供给系统与电控高压共轨燃油喷射系统的对比传统的柴油机燃油供给系统由柴油箱、喷油泵、低压油管、柴油滤清器、喷油器、调速器、高压油管以及回油管组成。
另配式高压泵的柱塞只有1～2个，通过另配孔按气缸工作顺序向各缸喷油器供油。
柱塞的每个工作行程只向一个喷油器供油。
不论是直列还是另配泵供油系统，喷油器的各项喷油参数都取决于高压油泵柱塞的设计参数，如柱塞直径、凸轮行程以及柱塞运动和各项机械机构调整。
喷油泵和喷油器中许多精密部件间的配合要求极高，且承受较大机械负荷与热负荷，在柴油机系统中常发生故障．供油系统的性能好坏直接影响发动机的性能和可靠性.目前柴油机为应对更高的排放法规要求，以及为追求更好的动力性、经济性，广泛采用电控高压共轨燃油喷射系统。
代表柴油机发展最新方向的高压共轨系统与汽油机电控多点喷射系统有很多相似之处整个系统包括各种传感器电子控制单元{ECU)和执行机构——高压共轨电喷系统。
共轨系统的传感器种类持多。
主要由以下几种：燃油、空气和冷却液温度传感器，测量发动机转速和1缸上止点位置的曲轴位置传感器，测量每个工作循环空气流量的进气歧管绝对压力传感器，判断发动机怠速和加减速工况的油门踏板传感器。
柴油机运行工程中，各传感器将测得的工作瞬间状况以电信号送入电控单元（ECU）.ECU 对测量数据进行运算比较后向执行器——燃油供给系统发出控制指令。
高压共轨系统和汽油喷射系统一样也有油泵、燃油轨和喷油器。
不同的是柴油喷射系统的油压比汽油喷射高的多。
汽油喷射系统的燃油压力为0.3MPa左右，而且不可调整。
共轨系统的压力可以根据不同工况要求。
可在一定范围内调整。
最高燃油压力可达180Mpa，甚至更高。
高压共轨系统和传统的燃油供给系统最大的差别是高压油泵不与喷油器直接相连，中间增加了储存和保持油压的燃油油轨。
这样一来喷油器和高压油泵的工作状态不发生直接联系。
高压油泵的泵油压力和喷油器各项喷油参数都直接按照电控单元ECU的指令运行。
船用柴油机的工作原理过程引言概述：船用柴油机是船舶上常用的动力装置，它通过燃烧柴油来产生动力，驱动船舶航行。
本文将详细介绍船用柴油机的工作原理过程，包括燃油喷射、压缩、燃烧、排气等五个部份。
一、燃油喷射1.1 燃油供给系统：船用柴油机的燃油供给系统包括燃油箱、燃油滤清器、燃油泵等组成。
燃油从燃油箱中经过滤清器过滤后，由燃油泵提供压力，送入喷油器。
1.2 喷油器：喷油器是船用柴油机中的关键部件，它通过控制喷油器的喷油量和喷油时间来实现燃油的喷射。
喷油器内部有喷孔，当燃油经过喷孔时，形成细小的燃油雾化，便于燃烧。
1.3 燃油喷射过程：当喷油器接收到来自燃油泵的高压燃油后，喷油器会根据控制信号控制喷油量和喷油时间，将燃油以一定的速率喷入燃烧室，与空气混合。
二、压缩2.1 活塞运动：船用柴油机中的活塞通过连杆与曲轴相连，当曲轴转动时，活塞上下运动。
活塞在上行过程中将空气吸入气缸，然后在下行过程中将空气压缩。
2.2 压缩比：压缩比是指活塞上行过程中压缩空气的程度，它与发动机的性能和燃烧效率有关。
船用柴油机通常具有较高的压缩比，以提高燃烧效率。
2.3 压缩过程：在活塞上行过程中，气缸内的空气被压缩，空气的温度和压力逐渐增加，形成高压高温的压缩空气。
三、燃烧3.1 点火：燃烧过程开始前，柴油机中的喷油器会在压缩空气中喷入一定量的燃油。
当压缩空气达到一定温度和压力时，燃油会自燃，引起燃烧过程。
3.2 燃烧过程：燃烧过程是指燃油与压缩空气混合后的自燃过程。
在燃烧过程中，燃油会迅速燃烧，释放出大量的热能，将热能转化为机械能，推动活塞运动。
3.3 燃烧产物：燃烧过程中，燃油和空气混合后产生的燃烧产物主要有二氧化碳、水蒸气和氮氧化物等。
四、排气4.1 排气阀门：船用柴油机中的排气阀门负责控制燃烧产物的排出。
当活塞下行时，排气阀门打开，将燃烧产物排出气缸。
4.2 排气过程：排气过程是指燃烧产物从气缸中排出的过程。
排气过程需要保证足够的排气时间，以确保燃烧产物充分排出，为下一个工作循环做准备。
果柴油机的燃油供应系统，平时不注意技术保养，不管哪个环节出点故障，就会导致供油不畅或发动机不能正常启动，出现功率下降、耗油增大、冒黑烟等症状。
柴油机燃油供应系统分为低压和高压两部分。
低压部分包括柴油箱、柴油粗滤器、细滤器、输油泵和低压油管；高压部分包括喷油泵及调速器、高压油管、喷油器。
在实际使用过程中，应对柴油机燃油供应系统以下三大总成定期进行技术保养，才能有效地保证柴油机的油路正常畅通。
1、柴油机油箱的技术保养(1)班次技术保养。
每天工作前，先打开油箱下部的放油开关，放出少量沉淀油。
加油前先将加油口周围的灰尘、油泥清理干净，打开油箱盖，抽出过滤网，用清洁柴油清洗干净后装回加油口，然后才能开始加油。
(2)在三号技术保养时，清洗油箱。
打开放油开关放出油箱牛全部存余油；拆下供油开关处的输油管，并将管口包好，以防脏物进入管路中。
打开供油开关和油箱盖，从加油口加入清洁柴油反复冲洗油箱，直到从两个开关流出的油中不带脏物为止。
清洗过滤网和油箱盖，关闭开关，加满柴油，上好油箱盖，再装上输油管。
2、粗滤器和细滤器的技术保养(1)一号保养时，先打开细滤器的放气开关，同时拧开粗、细滤器的两个放油螺塞，放出粗滤器和细滤器中的沉淀物。
拧紧放油螺塞，打开油箱开关，使新油充满粗、细滤器。
用手压泵从放气开关排除供油系中的空气。
(2)三号技术保养时，清洗粗滤器和细滤器。
关闭油箱开关，放出粗、细滤器中的全部存油。
清洗粗滤器：拆下滤芯，放在清洁的柴油或煤油中，用毛刷将其清洗干净。
用清洁柴油或煤油将粗滤器弹簧及壳体内腔清洗干净，然后将零件装复。
清洗细滤器：拆下细滤器滤芯，如果脏污严重，则要更换。
用干净柴油将壳体和盖的内腔及固定板、弹簧座等零件清洗干净，然后装复。
目前市场上有好多种类的电喷嘴清洁剂，但是种类多了，车主们就不知道应该选用哪种了？什么样的才是合格的呢？对此笔者咨询了驰耐普汽车美容养护专家。
驰耐普汽车专家说电喷嘴在汽车供油系统中起到很重要的作用。
