旋转控件说明工程技术笔记广州大彩光电科技有限公司目录1.适用范围 (1)2.开发环境版本 (2)3.旋转控件 (3)4.示例操作 (4)1.适用范围文档仅适合物联型的串口屏产品。
2.开发环境版本1．VisualTFT软件版本：V3.0.0.944及以上的版本2.串口屏硬件版本：V3.0.287.0及以上的版本3.旋转控件1.旋转控件功能说明旋转控件是将图片使能，使图片可以进行0到360度的任意旋转。
某些情景下还可以替换别的控件，如仪表控件，将仪表制作为图片再放置旋转控件放在指针的位置就可以代替仪表控件，满足用户DIY需求。
2.旋转控件属性设置旋转控件的属性配置如下图3-1所示。
图3-1属性窗口3.图片路径选择需要设置为旋转控件的图片。
（将图片素材设置为旋转控件）4.调整a)选择“缩放”，将图片按照比例进行缩小或者放大。
b)选择“裁剪”，图片将按照原分辨率的大小显示，不会进行缩放。
5.过滤考虑到用户所用的素材格式不同，某些格式的图片在工程画面上会显示黑色或者其他颜色的背景，所以需要进行颜色过滤。
6.过滤色使图片中的某一种颜色在工程画面中不显示出来。
7.控件使能a)选择“否”，是关闭控件与数据之间的关联。
建议不要选择否。
b)选择“是”，是开启控件与数据之间的关联。
8.初始化角度图片放置在画面中的角度为0度，初始角度即图片以旋转点为圆点，顺时针旋转的角度。
9.旋转点X偏移和旋转点Y偏移旋转控件放置在画面中后，旋转点默认在图片中的左上角坐标（X=0，Y=0）。
我们在图片中选择的旋转点即为旋转点X和旋转点Y偏移后的值。
10.透明度0为控件不透明，255为控件全透明。
11.模拟时钟a)选择“是”，将旋转控件设置为时钟的指针。
b)选择“否”，不设置控件为时钟指针。
4.示例操作1.下面示例是将旋转控件运用在仪表上，作为仪表的指针。
2.所用到的的素材，带仪表的背景图，一张指针素材图片。
图4-1素材3.建立一个工程画面，把带仪表的图设为背景，并在中心点放置旋转控件作为仪表的指针并配置旋转控件的属性，如图4-2所示。

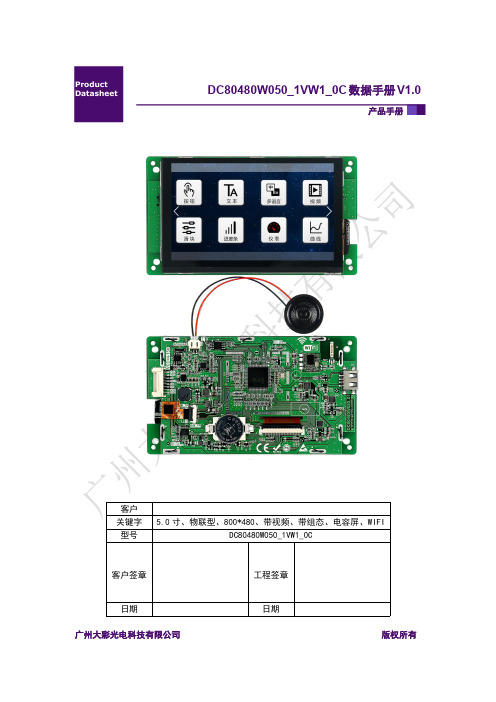

产品手册DC80480W050_1VW1_0C 数据手册V1.0广州大彩光电科技有限公司版权所有目录1.硬件介绍 (1)1.1硬件配置 (1)1.2调试工具 (1)2.产品规格 (2)3.可靠性测试 (4)4.产品尺寸 (5)5.产品定义 (6)6.产品架构 (7)7.开发软件 (8)7.1什么是虚拟串口屏 (8)7.2Keil与虚拟串口屏绑定调试 (9)8.开发文档 (10)1.硬件介绍以下主要介绍产品的一些硬件配置信息和调试所需工具。
1.1硬件配置以下为该产品硬件配置图，如图1-1所示。
图1-1硬件配置图1.2调试工具以下为该产品调试工具参考图，如图1-2所示。
图1-2调试工具图2.产品规格◆产品参数产品型号DC80480W050_1VW1_0C(电容触摸)产品系列物联型核心处理器*400MHz32位双核处理器操作系统嵌入式实时操作系统协议类型大彩组态指令集(部分可升级兼容MODBUS/三菱PLC/DGUS）尺寸 5.0寸分辨率800*480存储空间1Gbit字库内置矢量字体，边缘抗锯齿处理，包含任何大小点阵ASCII、GBK、GB2312、UNICODE 字库，可自定义任意电脑字体显示图片存储支持JPEG、PNG（半透/全透）压缩，支持任意大小图片存储，支持图片旋转、放大、缩小等功能。
累加可存储约816张全屏图片(按大小130KB/张计算，不建议BMP格式)。
图片压缩比不同，此值会上下浮动颜色65K色，16位RGB电压 4.5-15V(误差±0.2V)功耗背光最亮：2.8W；关背光：1.7W通讯接口RS232/TTL(出厂默认232电平)接口规格默认PH2.0-8P，可选配FPC1.0-10P图片下载U盘/UART/WIFI（U盘必须是FAT32格式，且从未做过电脑系统启动盘)外部键盘不支持实时时钟(RTC)支持倒计时、定时器、年月日等时间显示屏有效显示区（AA）长×宽=108.0mm×64.8mm产品尺寸长×宽×高=143.7mm×81.0mm×16.4mm配套上位机软件VisualTFT®AV输入不支持声音播放MP3音频格式(喇叭4Ω2W，单声道)，与图片共用存储空间。
DC48480W040_20X1_4C,86盒,X数据手册V1.0ISO9001:2015质量体系认证版本记录版本日期修改原因页面撰写人审核人V1.02019/06/13创建文档all林绍佳刘启鑫目录1.硬件介绍 (1)1.1产品外观 (1)1.2硬件配置 (1)1.3调试工具 (2)2.产品规格 (4)3.可靠性测试 (6)4.产品尺寸 (7)5.产品定义 (8)6.包装与物理尺寸 (9)7.产品架构 (10)8.开发软件 (11)8.1什么是虚拟串口屏 (11)8.2Keil与虚拟串口屏绑定调试 (12)9.开发文档 (13)10.免责声明 (14)1.硬件介绍本章节主要介绍产品的一些外观参考图、硬件配置图和调试所需工具。
1.1产品外观以下为该尺寸不同型号的外观参考图，如图1-1和图1-2所示。
注：未涉及到结构工艺修改或布局大改动，硬件可靠性方面的变更迭代，公司不予对外发起变更，具体以收到的实物为准。
图1-1 4.0寸电容触摸白色外观参考图图1-2 4.0寸电容触摸金色外观参考图1.2硬件配置以下为该产品硬件配置参考图，如图1-3和图1-4所示。
图1-3硬件配置图图1-4WIFI配置图1.3调试工具以下为该产品调试工具参考图，如图1-5所示。
图1-5调试工具图2.产品规格◆产品参数产品型号DC48480W040_20W1_4C,86盒,白色（RS485,带WiFi,电容触摸,白色）DC48480W040_20W1_4C,86盒,金色（RS485,带WiFi,电容触摸,金色）DC48480W040_2001_4C,86盒,白色（RS485,无WiFi,电容触摸,白色）DC48480W040_2001_4C,86盒,金色（RS485,无WiFi,电容触摸,金色）产品系列物联型核心处理器*400MHz32位双核处理器操作系统嵌入式实时操作系统（FreeRTOS）协议类型默认大彩组态指令集，上位机可配置运行MODBUS RTU、XGUS协议尺寸 4.0寸分辨率480*480安装方向支持0、90、180和270度旋转安装显示存储空间128Mbit字库内置矢量字体，边缘抗锯齿处理，包含任何大小点阵ASCII、GBK、GB2312、UNICODE 字库，可自定义任意电脑字体显示图片存储支持JPEG、PNG（半透/全透）压缩，支持任意大小图片存储，支持图片旋转、放大、缩小等功能。
产品手册DC80480F050_1011_0T 数据手册V1.0广州大彩光电科技有限公司版权所有版本记录版本日期修改原因页面撰写人审核人V1.02018/8/22创建文档all傅家伟目录1.硬件介绍 (1)1.1硬件配置 (1)1.2调试工具 (1)2.产品规格 (2)3.可靠性测试 (4)4.产品尺寸 (5)5.产品定义 (6)6.产品架构 (7)7.开发软件 (7)7.1什么是虚拟串口屏 (8)7.2Keil与虚拟串口屏绑定调试 (9)8.开发文档 (10)9.免责声明 (11)1.硬件介绍以下主要介绍产品的一些硬件配置信息和调试所需工具。
1.1硬件配置以下为该产品硬件配置图，如图1-1所示。
图1-1硬件配置图1.2调试工具以下为该产品调试工具参考图，如图1-2所示。
图1-2调试工具图2.产品规格◆产品参数产品型号DC80480F050_1011_0T（电阻触摸）产品系列F系列核心处理器*32位大彩深度定制专用处理器操作系统嵌入式实时操作系统，上电即可运行协议类型大彩组态指令集尺寸 5.0寸分辨率800*480存储空间64Mbit字库内置矢量字体，边缘抗锯齿处理，包含任何大小点阵ASCII、GBK、GB2312、UNICODE字库，可自定义任意电脑字体显示图片存储支持JPEG、PNG（半透/全透）压缩，支持任意大小图片存储。
累加可存储约125张全屏图片(按大小63KB/张计算，不建议BMP格式)。
图片压缩比不同，此值会上下浮动颜色65K色，16位RGB电压5-15V(误差±0.2V)功耗最暗无喇叭:1.0W；最亮无喇叭:2.2W；最亮有喇叭:3.0W 通讯接口RS232/TTL(出厂默认232电平)接口规格默认PH2.0-8P，可选配FPC1.0-10P图片下载UART/SD卡（U盘预留）外部键盘不支持实时时钟(RTC)支持倒计时、定时器、年月日等时间显示屏有效显示区（AA）长×宽=107.7mm×64.8mm产品尺寸长×宽×高=143.5mm×81.0mm×16.3mm配套上位机软件VisualTFT®AV输入不支持声音播放WAV、MP3音频格式(喇叭4Ω2W，单声道)，与图片共用存储空间。
产品手册DC10600W101_1V01_0C 数据手册V1.0广州大彩光电科技有限公司版权所有目录1.硬件介绍 (1)1.1硬件配置 (1)1.2调试工具 (1)2.产品规格 (2)3.可靠性测试 (4)4.产品尺寸 (5)5.产品定义 (6)6.产品架构 (7)7.开发软件 (8)7.1什么是虚拟串口屏 (8)7.2Keil与虚拟串口屏绑定调试 (9)8.开发文档 (10)1.硬件介绍以下主要介绍产品的一些硬件配置信息和调试所需工具。
1.1硬件配置以下为该产品硬件配置图，如图1-1所示。
图1-1硬件配置图1.2调试工具以下为该产品调试工具参考图，如图1-2所示。
图1-2调试工具图2.产品规格◆产品参数产品型号DC10600W101_1V01_0C(电容触摸)产品系列物联型核心处理器*400MHz32位双核处理器操作系统嵌入式实时操作系统协议类型大彩组态指令集,部分可升级兼容MODBUS/三菱PLC/DGUS 尺寸10.1寸分辨率1024*600存储空间1Gbit字库内置矢量字体，边缘抗锯齿处理，包含任何大小点阵ASCII、GBK、GB2312、UNICODE 字库，可自定义任意电脑字体显示图片存储支持JPEG、PNG（半透/全透）压缩，支持任意大小图片存储，支持图片旋转、放大、缩小等功能。
累加可存储约551张全屏图片(按大小178KB/张计算，不建议BMP格式)。
图片压缩比不同，此值会上下浮动颜色65K色，16位RGB电压5-15V(误差±0.2V)功耗背光最亮：4.95W；关背光：1.9W通讯接口RS232/TTL(出厂默认232电平)接口规格默认PH2.0-8P，可选配FPC1.0-10P图片下载U盘/UART（U盘必须是FAT32格式，且从未做过电脑系统启动盘)外部键盘不支持实时时钟(RTC)支持倒计时、定时器、年月日等时间显示屏有效显示区（AA）长×宽=223.7mm×126.3mm产品尺寸长×宽×高=257.8mm×148.0mm×17.2mm配套上位机软件VisualTFT®AV输入不支持声音播放MP3音频格式(喇叭4Ω2W，单声道)，与图片共用存储空间。
产品手册DC80480W070_1V01_0T 数据手册V1.0广州大彩光电科技有限公司版权所有目录1.硬件介绍 (1)1.1硬件配置 (1)1.2调试工具 (1)2.产品规格 (2)3.可靠性测试 (4)4.产品尺寸 (5)5.产品定义 (6)6.产品架构 (7)7.开发软件 (8)7.1什么是虚拟串口屏 (8)7.2Keil与虚拟串口屏绑定调试 (9)8.开发文档 (10)1.硬件介绍以下主要介绍产品的一些硬件配置信息和调试所需工具。
1.1硬件配置以下为该产品硬件配置图，如图1-1所示。
图1-1硬件配置图1.2调试工具以下为该产品调试工具参考图，如图1-2所示。
图1-2调试工具图2.产品规格◆产品参数产品型号DC80480W070_1V01_0T(电阻触摸)产品系列物联型核心处理器*400MHz32位双核处理器操作系统嵌入式实时操作系统协议类型大彩组态指令集(部分可升级兼容MODBUS/三菱PLC/DGUS）尺寸7.0寸分辨率800*480存储空间1Gbit字库内置矢量字体，边缘抗锯齿处理，包含任何大小点阵ASCII、GBK、GB2312、UNICODE 字库，可自定义任意电脑字体显示图片存储支持JPEG、PNG（半透/全透）压缩，支持任意大小图片存储，支持图片旋转、放大、缩小等功能。
累加可存储约816张全屏图片(按大小130KB/张计算，不建议BMP格式)。
图片压缩比不同，此值会上下浮动颜色65K色，16位RGB电压 4.5-15V(误差±0.2V)功耗背光最亮：3.5W；关背光：1.6W通讯接口RS232/TTL(出厂默认232电平)接口规格默认PH2.0-8P，可选配FPC1.0-10P图片下载U盘/UART（U盘必须是FAT32格式，且从未做过电脑系统启动盘)外部键盘不支持实时时钟(RTC)支持倒计时、定时器、年月日等时间显示屏有效显示区（AA）长×宽=155.5mm×88.0mm产品尺寸长×宽×高=188.9mm×105.2mm×17.0mm配套上位机软件VisualTFT®AV输入不支持声音播放MP3音频格式(喇叭4Ω2W，单声道)，与图片共用存储空间。
产品手册DC10600W101_1VW1_4C 产品规格V1.0广州大彩光电科技有限公司版权所有版本记录版本日期修改原因页面撰写人审核人V1.02018/3/1创建文档all邱建目录1.产品规格 (1)2.产品尺寸 (3)3.产品架构 (4)4.开发软件 (5)4.1什么是虚拟串口屏 (5)4.2Keil与虚拟串口屏绑定调试 (6)1.产品规格◆产品参数产品型号DC10600W101_1VW1_4C(电容触摸)产品系列物联型核心处理器*400MHz32位双核处理器操作系统嵌入式实时操作系统协议类型大彩组态指令集,部分可升级兼容MODBUS/三菱PLC/DGUS 尺寸10.1寸分辨率1024*600存储空间1Gbit字库内置矢量字体，边缘抗锯齿处理，包含任何大小点阵ASCII、GBK、GB2312、UNICODE 字库，可自定义任意电脑字体显示图片存储支持JPEG、PNG（半透/全透）压缩，支持任意大小图片存储，支持图片旋转、放大、缩小等功能。
累加可存储约551张全屏图片(按大小178KB/张计算，不建议BMP格式)。
图片压缩比不同，此值会上下浮动颜色65K色，16位RGB电压5-15V(误差±0.2V)功耗最暗无喇叭:1.7W最亮无喇叭:4.6W最亮有喇叭:5.7W通讯接口RS485接口规格2EDG-3.81图片下载U盘/UART/WIFI（U盘必须是FAT32格式，且从未做过电脑系统启动盘)外部键盘不支持实时时钟(RTC)支持倒计时、定时器、年月日等时间显示屏有效显示区（AA）长×宽=223.7mm×126.3mm产品尺寸长×宽×高=257.8mm×148.0mm×17.2mm配套上位机软件VisualTFT®AV输入不支持声音播放MP3音频格式(喇叭4Ω2W，单声道)，与图片共用存储空间。
若采样率为128kbps，占用存储0.95MB/分钟视频播放MP4视频格式，与图片共用存储空间。
产品手册DC10600W070_2V01_4T 数据手册V1.1广州大彩光电科技有限公司版权所有版本记录版本日期修改原因页面撰写人审核人V1.02018/3/1创建文档all邱建V1.12018/11/13型号改为第二版，修改cad all林绍佳刘启鑫目录1.硬件介绍 (1)1.1硬件配置 (1)1.2调试工具 (1)2.产品规格 (2)3.可靠性测试 (4)4.产品尺寸 (5)5.产品定义 (6)6.产品架构 (7)7.开发软件 (8)7.1什么是虚拟串口屏 (8)7.2Keil与虚拟串口屏绑定调试 (9)8.开发文档 (10)9.免责声明 (11)1.硬件介绍以下主要介绍产品的一些硬件配置信息和调试所需工具。
1.1硬件配置以下为该产品硬件配置图，如图1-1所示。
图1-1硬件配置图1.2调试工具以下为该产品调试工具参考图，如图1-2所示。
图1-2调试工具图2.产品规格◆产品参数产品型号DC10600W070_2V01_4T(电阻触摸)产品系列物联型核心处理器*400MHz32位双核处理器操作系统嵌入式实时操作系统协议类型大彩组态指令集(部分可升级兼容MODBUS/三菱PLC/DGUS）尺寸7.0寸分辨率1024*600存储空间1Gbit字库内置矢量字体，边缘抗锯齿处理，包含任何大小点阵ASCII、GBK、GB2312、UNICODE 字库，可自定义任意电脑字体显示图片存储支持JPEG、PNG（半透/全透）压缩，支持任意大小图片存储，支持图片旋转、放大、缩小等功能。
累加可存储约611张全屏图片(按大小172KB/张计算，不建议BMP格式)。
图片压缩比不同，此值会上下浮动颜色65K色，16位RGB电压 4.5-15V(误差±0.2V)功耗最暗无喇叭:1.4W最亮无喇叭:3.6W最亮有喇叭:4.6W通讯接口RS485接口规格2EDG-3.81图片下载U盘/UART（U盘必须是FAT32格式，且从未做过电脑系统启动盘)外部键盘不支持实时时钟(RTC)支持倒计时、定时器、年月日等时间显示屏有效显示区（AA）长×宽=155.5mm×87.2mm产品尺寸长×宽×高=189.0mm×105.3mm×21.1mm配套上位机软件VisualTFT®AV输入不支持声音播放MP3音频格式(喇叭4Ω2W，单声道)，与图片共用存储空间。
产品手册DC80600W104_1VX1_XX(T/N)数据手册V1.0V1.0V10.V1.0广州大彩光电科技有限公司版权所有版本记录版本日期修改原因页面撰写人审核人V1.02018/11/15创建文档all傅家伟目录1.硬件介绍 (1)1.1硬件配置 (1)1.2调试工具 (1)2.产品规格 (2)3.可靠性测试 (5)4.产品尺寸 (6)5.产品定义 (7)6.产品架构 (8)7.开发软件 (9)7.1什么是虚拟串口屏 (9)7.2Keil与虚拟串口屏绑定调试 (10)8.开发文档 (11)9.免责声明 (12)1.硬件介绍以下主要介绍产品的一些硬件配置信息和调试所需工具。
1.1硬件配置以下为该产品硬件配置图，如图1-1所示。
图1-1硬件配置图1.2调试工具以下为该产品调试工具参考图，如图1-2所示。
图1-2调试工具图2.产品规格◆产品参数产品型号DC80600W104_1VX1_XX(T/N)DC80600W104_1VW1_0T（RS232,带WiFi，电阻触摸）DC80600W104_1VW1_0N（RS232,带WiFi，无触摸）DC80600W104_1VW1_4N（RS485,带WiFi，无触摸）DC80600W104_1VW1_4T（RS485,带WiFi，电阻触摸）DC80600W104_1V01_0T（RS232,无WiFi，电阻触摸）DC80600W104_1V01_0N（RS232,无WiFi，无触摸）DC80600W104_1V01_4N（RS485,无WiFi，无触摸）DC80600W104_1V01_4T（RS485,无WiFi，电阻触摸）产品系列物联型核心处理器*400MHz32位双核处理器操作系统嵌入式实时操作系统协议类型大彩组态指令集,MODBUS/三菱PLC/DGUS尺寸10.4寸分辨率800*600存储空间1Gbit字库内置矢量字体，边缘抗锯齿处理，包含任何大小点阵ASCII、GBK、GB2312、UNICODE字库，可自定义任意电脑字体显示图片存储支持JPEG、PNG（半透/全透）压缩，支持任意大小图片存储，支持图片旋转、放大、缩小等功能。
产品手册DC80600W080_1V01_0T 数据手册V1.0广州大彩光电科技有限公司版权所有目录1.硬件介绍 (1)1.1硬件配置 (1)1.2调试工具 (1)2.产品规格 (2)3.可靠性测试 (4)4.产品尺寸 (5)5.产品定义 (6)6.产品架构 (7)7.开发软件 (8)7.1什么是虚拟串口屏 (8)7.2Keil与虚拟串口屏绑定调试 (9)8.开发文档 (10)1.硬件介绍以下主要介绍产品的一些硬件配置信息和调试所需工具。
1.1硬件配置以下为该产品硬件配置图，如图1-1所示。
图1-1硬件配置图1.2调试工具以下为该产品调试工具参考图，如图1-2所示。
图1-2调试工具图2.产品规格◆产品参数产品型号DC80600W080_1V01_0T(电阻触摸)产品系列物联型核心处理器*400MHz32位双核处理器操作系统嵌入式实时操作系统协议类型大彩组态指令集(部分可升级兼容MODBUS/三菱PLC/DGUS）尺寸8.0寸分辨率800*600存储空间1Gbit字库内置矢量字体，边缘抗锯齿处理，包含任何大小点阵ASCII、GBK、GB2312、UNICODE 字库，可自定义任意电脑字体显示图片存储支持JPEG、PNG（半透/全透）压缩，支持任意大小图片存储，支持图片旋转、放大、缩小等功能。
累加可存储约807张全屏图片(按大小132KB/张计算，不建议BMP格式)。
图片压缩比不同，此值会上下浮动颜色65K色，16位RGB电压 4.5-15V(误差±0.2V)功耗背光最亮：4.2W；关背光：1.7W通讯接口RS232/TTL(出厂默认232电平)接口规格默认PH2.0-8P，可选配FPC1.0-10P图片下载U盘/UART（U盘必须是FAT32格式，且从未做过电脑系统启动盘)外部键盘不支持实时时钟(RTC)支持倒计时、定时器、年月日等时间显示屏有效显示区（AA）长×宽=162.0mm×121.5mm产品尺寸长×宽×高=199.5mm×148.8mm×17.0mm配套上位机软件VisualTFT®AV输入不支持声音播放MP3音频格式(喇叭4Ω2W，单声道)，与图片共用存储空间。
若采样率为128kbps，占用存储0.95MB/分钟视频播放MP4视频格式，与图片共用存储空间。
若1个分辨率为800*600、视频码率3000Kbps、音频码率166Kbps、帧率25Hz的视频文件，占用存储21.9MB/分钟以太网不支持WIFI不支持◆产品核心竞争力学习周期30分钟熟悉开发环境，3天完成人机交互设计程序调试上位机集成了“虚拟串口屏”，无需连接硬件，直接Keil IDE与其绑定调试启动时间上电即运行，无系统加载时间组态控件拥有按钮、文本、下拉菜单、进度条、滑块、仪表、动画、二维码、曲线、数据记录、圆形进度条等各种组态控件系统键盘内置虚拟数字、字符键盘，支持中英文输入法，可自定义键盘数据记录支持数据记录控件内容导出到U盘开机画面更换支持U盘插入更换远程升级支持屏幕工程图片、固件、用户MCU固件远程升级(需带WIFI型号)信息推送支持云端推送视频或广告显示，或手机APP与屏幕通信显示(需带WIFI型号)图层技术系统内置多个显示图层，切换速度更快多语言功能出厂可预置多达10种全球任意国家语言，一键切换所需语言，无需多套美工逻辑运算处理上位机内嵌Lua脚本编译器，用户可在屏内自定义各种复杂逻辑关系,满足客户99.9%的产品功能需求可靠性产品均通过行业标准的高低温、ESD、群脉冲和辐射等测试生命周期采用传统大品牌处理器，多年不断货◆LCD显示器显示器类型TFT液晶屏背光灯管LED亮度（cd/m²）300背光灯寿命（h）>20,000对比度500:1视角（L/R/T/B）70/70/50/70◆触控面板触控类型:电阻触摸屏触控方式:单点、滑动触摸透光率:80%以上触控次数单点100万次以上◆环境与认证工作温度-20～+70℃存储温度-30～+80℃震动测试:10to25Hz(X,Y,Z方向2G30分钟)ESD测试Air=±8KV，Contact=±4KV(常规指标，可支持更高)高低温测试实验温度:60℃±3℃72H/-10℃±3℃72H；实验湿度:50℃±3℃,90%±3%RH72H 认证ROHS、CE认证（EMI等级:EN55022ClassB标准）◆定制服务定制费用一次性签订500PCS合同，可免收定制费通讯接口可定制并行总线、CAN、Zigbee、以太网或WIFI等外通讯接口硬件电路定制PCB尺寸厚度、添加板级用户电路、选用指定TFT品牌功能定制根据用户产品定制特殊指令或控件，降低用户开发难度美工服务可提供图片美工及产品结构设计服务其它按需定制，满足用户一切需求3.可靠性测试大彩所有串口屏量产前都进行了一系列流程化可靠性测试：高低温、ESD、群脉冲、辐射、触摸寿命等测试，确保产品品质，如图3-1所示。
图3-1测试设备4.产品尺寸A41:1mmDC80600W080_1型号图纸比例单位绘图审核批准版本日期日期V1.0官网GUANGZHOU DCOLOUR TECHNOLOGY CO.,LTD广州大彩光电科技有限公司邱建2017-02-2696.2163.5(V.A)71.1123.5(V.A)44.1192.42.0显示中心Display Center15.214.54.110.49.40.08_D 3.327.088.327.0引脚名称引脚定义引脚类型电源输入/POWER INPUT公共地VCC A BGND 1234PGND 说明s sRS485数据A端RS485数据B端大彩串口屏输出/TXD 引脚名称引脚定义引脚类型说明OUT VCC DOUT GND1、247、8GND大彩串口屏输入/RXD VCC 公共地/GND电源输入/POWER INPUT 未定义/NOT DEFINED NC 3-DIN 5、6IN 电源接口定义（232）电源接口定义（485）1、尺寸定位基准为定位孔Location hole is used as position reference.2、未标注公差为+/-0.3mm Unmarked tolerance is +/-0.3mm.3、虚线标注为有效显示区域（AA）Active area is marked in dash lines.4、N:无触摸； T:电阻触摸；C：电容触摸N:No touch; T:Resistive touch；CF:Capacitive touch.17.0(T/C)15.4(N)7.51.6TP162.0(A.A)121.5(A.A)184.3(Bezel)142.3(Bezel)WIFI148.8199.55.产品定义6.产品架构广州大彩光电科技有限公司推出的工业串口屏是集TFT显示驱动、图片字库存储、GUI 操作、RTC、音视频、WIFI及各种组态控件于一体的串口显示终端。
用户单片机只需要发送和接收相应的串口指令就可轻松实现文本、图片和曲线显示。
物联型串口屏处理器采用主频为400MHz的32位双核高速处理器，内部集成了DDR 显存、视频H264解码、音频MP3解码、JPEG图片解码等功能，系统架构如图6-1所示。
图6-1物联型串口屏内部结构图选择高性能32位双核处理器架构的主要优势在于：1.针对图片显示优化的专用32位高速处理器，拥有2D加速引擎、JPEG图片硬件解码、H264视频硬件解码、MP3音频硬件解码，使得显示可以配合各种特效效果，显示效果顺畅华丽。
2.内嵌嵌入式实时操作系统，连续24*365h小时不断电均能可靠工作，无垃圾冗余文件。
7.开发软件VisualTFT是广州大彩自主研发的一款串口屏开发调试软件，内嵌了国内独家首款“虚拟串口屏”模拟仿真器。
用户新建工程后，导入设计好的美工图片，然后对每个画面中的按钮和其它控件进行配置，模拟仿真正确后，最后将整个工程下载到串口屏中。
软件界面如图7-1所示。
图7-1VisualTFT主界面任何大彩用户只需要3个步骤，即可30分钟内完成复杂的人机交互设计。
1.准备美工素材。
安排美工人员将开机画面、文本背景、按钮图标和提示框等产品所需图片设计好。
2.利用配套的VisualTFT软件进行画面编辑、控件配置和图片下载。
首先利用配套的上位机VisualTFT软件，将预先设计好的美工图片进行界面排版和控件配置，然后运行“虚拟串口屏”进行模拟仿真，最后可以通过USB/SD/UART/U盘/WIFI（视不同型号硬件配置）将整个工程下载到串口屏内部存储器中。
PC软件会对工程中的每个画面、图片和控件分配一个唯一的ID号。
3.用户单片机监听和发送相应的串口指令控制画面显示。
工程下载到屏内后，一旦按下画面某个按钮，用户MCU串口就会收到屏幕上传的按钮ID信息或坐标值。
通过对ID号进行解析，用户即可获取当前按钮的画面位置和功能属性，这样就可以控制相关外围设备动作或画面更新显示。
对于无触摸产品，用户单片机无需监听按钮ID上传的信息，只需发送相关指令进行画面切换和文本图片显示等。
7.1什么是虚拟串口屏“虚拟串口屏”是广州大彩光电科技有限公司开发的国内独家首款串口屏仿真器。
用户安装好上位机VisualTFT软件后，即可运行使用。
虚拟串口屏仿真结果与真实串口屏一模一样。
因此，研发前期评估时无需购买硬件，通过自己单片机RS232串口与它相连，即可相互通信，鼠标点击按钮就会立刻上传按钮控件信息，如图7-2所示。
一旦开发者调试通过，真实硬件则无需再调试。
图7-2用户单片机串口与“虚拟串口屏”联机调试7.2Keil与虚拟串口屏绑定调试为了进一步提高开发效率，用户还可以通过Keil开发环境与“虚拟串口屏”进行绑定Debug调试。
程序单步调试时，所有运行结果都可以在“虚拟串口屏”上呈现，大大节省工程师开发时间，如图7-3所示。
一旦工程界面有所改变，用户不再需要重新下载图片到串口屏，所有项目前期评估都可以基于PC端来完成。
图7-3Keil开发环境与虚拟串口屏绑定调试说明：虚拟串口屏的调试需要keil软件支持，在Debug过程中，在command串口输入dirvtreg，需要列出SxIN(根据单片机不同,x可能代表0，1，2)，如果有列举出来代表keil 已经把单片机的串口虚拟到寄存器上，这样才可以使用。
8.开发文档为了更快完成产品开发，初学者需登录官网进入“资料下载”栏，下载相应的《开发包》和《大彩串口屏指令集》文档。
