DSP复习DSP原理及应用

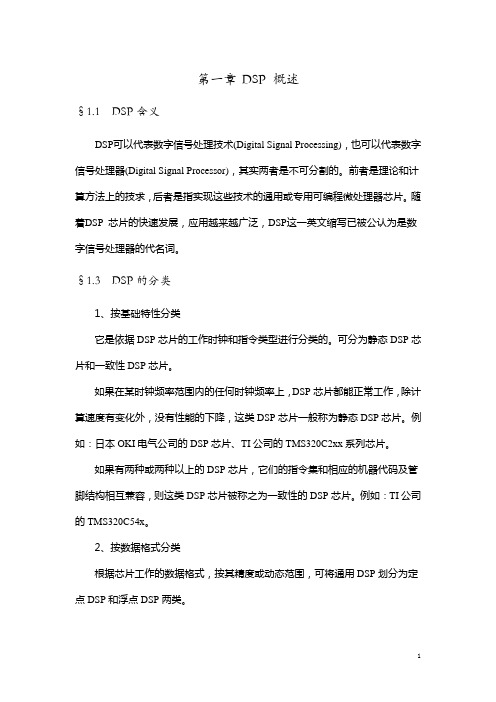

第一章DSP 概述§1.1 DSP含义DSP可以代表数字信号处理技术(Digital Signal Processing)，也可以代表数字信号处理器(Digital Signal Processor)，其实两者是不可分割的。

前者是理论和计算方法上的技求，后者是指实现这些技术的通用或专用可编程微处理器芯片。

随着DSP 芯片的快速发展，应用越来越广泛，DSP这一英文缩写已被公认为是数字信号处理器的代名词。

§1.3 DSP的分类1、按基础特性分类它是依据DSP芯片的工作时钟和指令类型进行分类的。

可分为静态DSP芯片和一致性DSP芯片。

如果在某时钟频率范围内的任何时钟频率上，DSP芯片都能正常工作，除计算速度有变化外，没有性能的下降，这类DSP芯片一般称为静态DSP芯片。

例如：日本OKI电气公司的DSP芯片、TI公司的TMS320C2xx系列芯片。

如果有两种或两种以上的DSP芯片，它们的指令集和相应的机器代码及管脚结构相互兼容，则这类DSP芯片被称之为一致性的DSP芯片。

例如：TI公司的TMS320C54x。

2、按数据格式分类根据芯片工作的数据格式，按其精度或动态范围，可将通用DSP划分为定点DSP和浮点DSP两类。

数据以定点格式工作的DSP芯片称为定点DSP芯片。

如：TI公司的TMS320C1x/2x、TMS320C2xx/C5x、TMS320C54x/C62xx系列，AD公司的ADSP21xx系列，AT&T公司的DSP16/16A，Motorola公司的MC56000等。

数据以浮点格式工作的DSP芯片称为浮点DSP芯片。

如：TI公司的TMS320C3x/4x/8x，AD公司的ADSP21xxx系列，AT&T公司的DSP32/32C，Motorola公司的MC96002等。

3、按用途分类按照用途，可将DSP芯片分为通用型和专用型两大类。

通用型DSP芯片：一般是指可以用指令编程的DSP芯片，适合于普通的DSP 应用，具有可编程性和强大的处理能力，可完成复杂的数字信号处理的算法。

dsp原理与应用数字信号处理（Digital Signal Processing，简称DSP）是一种利用数字技术来分析、处理和修改信号的方法。

它广泛应用于音频、视频、图像等领域，并在现代通信、媒体、医疗等行业中发挥着重要作用。

本文将介绍DSP的原理和应用。

一、DSP的原理数字信号处理的原理基于离散时间信号的采样和量化，通过数学算法对信号进行处理和分析。

其核心内容包括信号的数字化、滤波、频谱分析和变换等。

1.1 信号的数字化DSP处理的信号需要先经过模数转换器（ADC），将连续时间的模拟信号转换为离散时间的数字信号。

转换后的信号由一系列采样值组成，这些采样值能够准确地表示原始信号的变化。

1.2 滤波滤波是DSP中最基本、最常用的操作之一。

通过选择性地改变信号的某些频率分量，滤波可以实现信号的去噪、降噪、降低失真等功能。

常用的滤波器类型包括低通滤波器、高通滤波器、带通滤波器和带阻滤波器。

1.3 频谱分析频谱分析是对信号频率特性进行分析的过程。

通过应用傅里叶变换等数学变换，可以将时域信号转换为频域信号，提取出信号中的各种频率成分。

常用的频谱分析方法有离散傅里叶变换（DFT）和快速傅里叶变换（FFT）。

1.4 变换变换是DSP的核心之一，它通过应用数学算法将信号从一个时域变换到另一个频域，或者从一个频域变换到另一个时域。

常见的变换包括离散傅里叶变换（DFT）、离散余弦变换（DCT）、小波变换等。

二、DSP的应用DSP在各个领域都有广泛的应用。

以下列举了一些常见的DSP应用：2.1 音频处理在音频处理中，DSP被广泛应用于音频信号的滤波、均衡、降噪、混响、变速变调等处理。

通过DSP的处理，可以改善音频质量，提升音乐和语音的清晰度和逼真度。

2.2 视频处理DSP在视频处理中扮演着重要角色，包括视频编解码、视频压缩、图像增强、运动估计等。

通过DSP的处理，可以实现视频的高清播放、流畅传输等功能。

2.3 通信系统在通信系统中，DSP用于调制解调、信道编码解码、信道均衡、自适应滤波等方面。

DSP原理及应用
复习课
第一章
•:・DSP处理器的特点
•:•与一般处理器的不同
第二章
❖TMS320C54X的总线结构
•:•总线特点
•:•总线的种类
•:•总线的操作方式
•:•片内存储器的配置，控制位的作用
❖CPU状态和控制寄存器的位结构
第三章
❖7种寻址方式
•:•循环寻址的特点（零开销循环），处理器在执行循环时，不用花时间去检查循环计数器的值、
条件转移，可以加速处理能力。

第四章
•:・指令系统
•:・符号和缩写
❖熟悉一些常用指令
•:・ADD、MPY、MAC、DADD、FIRS、
❖BANZ[D] BC[D]
❖RPT RPTB
❖LD ST STH STL STM
•并行加载和存储
❖READA WRITEA
第五章
•:•断的概念
❖常见段
•:•链接器对段的处理
❖常用汇编伪指令
•:•熟悉memory、sections伪指令实例•:•理解链接文件中关于区间的划分、区间的起始地址和长度
第六章
❖CCS的组成特点
•:•编译器、汇编器、链接器•:•探点和断点以及它们的意义
第七章
•条件操作的各种条件表征
❖重复操作
❖中断的类型
❖中断响应过程
❖中断向量的重新映射•:•堆栈的使用
•:•程序实例的理解
第八章
•:•片内外设
•:•多通道缓冲串口的特点
•:•各引脚的功能定义
•:•子地址映射方式
❖时钟和帧同步
❖各引脚收发数据的时序关系
•:•如何通过外部总线与外部存储器、数据存储器以及IO设备链接。

1.DSP芯片的结构特点有哪些，如何分类特点：1、改进型的哈佛结构 2、采用多总线结构 3、采用流水线技术4、配有专用的硬件乘法-累加器5、具有特殊的DSP指令6、快速的指令周期7、硬件配置强8、支持多处理器结构9、省电管理和低功耗分类：1、按基础特性分类2、按用途分类3、按数据格式分类2.简述TI公司C2000/C5000/C6000系列DSP的特点及主要用途。

答：C2000：控制器系列，有一个 DSP核，有大量的外设资源，如A/D、定时器、各种串口（同步或异步）、WATCHDOG、CAN总线、PWM发生器、数字IO脚等等。

主要用于工业控制领域。

5000和6000：视频图像处理。

C5000主要分C54xx和C55xx。

两系列在执行代码级是兼容的，但汇编指令系统却不同。

适用于手持通讯产品，如手机、PDA、GPS等。

C6000：基于超长指令字（VLIW）结构通用DSP系列。

包括定点C62x、浮点C67x和新C64x。

性能更高、速度更快。

适合于影像/视频、通信和宽带基础设施、工业、医疗、测试和测量、高端计算和高性能音频等应用。

3.设计DSP应用系统时，选择DSP芯片的依据是什么？它的运算指标主要有哪些？依据：DSP的1、运算速度 2、价格 3、算精度 4、硬件资源 5、开发工具6、功耗7、其他因素，封装形式、质量标准、供货情况、生命周期等运算指标：指令周期 MAC时间 FFT 执行时间 MIPS MOPS MFLOPS BOPS4.试述TSM320C54X芯片在提高芯片运算速度方面采用了哪些措施？1、采用了单个指令周期实现乘加运算的处理技术2、单周期实现多个运算单元并行处理3、数据搬运工作由DMA处理，无需CPU干涉4、提供针对高级数学运算（指数、开方、FFT等）的库函数5. TSM320C54X芯片的总线有哪些？它们各自的作用和区别是什么？答：C54XDSP片内有8条16位总线，即4条程序/数据总线和4条地址总线。

声明：1、本人知识能力有限，只能按自己认识来判断答案的正误来编写本资料；2、本资料为《 DSP 原理及应用（修订版）》邹彦主编的课后答案，仅作参考作用，不一定代表考试方向。

精品文档3、请尊重劳动成果，祝大家考试顺利！第一章1、数字信号处理实现方法一般有几种？答：课本P2（ 2.数字信号处理实现）2、简要地叙述DSP 芯片的发展概况。

答：课本P2（1.2.1 DSP芯片的发展概况）3、可编程DSP 芯片有哪些特点？答：课本P3（1.2.2 DSP 芯片的特点）4、什么是哈佛结构和冯诺依曼结构？他们有什么区别？答：课本P3-P4(1.采用哈佛结构）5、什么是流水线技术？答：课本P5（3.采用流水线技术）6、什么是定点DSP 芯片和浮点DSP 芯片？它们各有什么优缺点？答：定点 DSP 芯片按照定点的数据格式进行工作，其数据长度通常为16 位、 24 位、32 位。

定点 DSP 的特点：体积小、成本低、功耗小、对存储器的要求不高；但数值表示范围较窄，必须使用定点定标的方法，并要防止结果的溢出。

浮点 DSP 芯片按照浮点的数据格式进行工作，其数据长度通常为32 位、 40 位。

由于浮点数的数据表示动态范围宽，运算中不必顾及小数点的位置，因此开发较容易。

但它的硬件结构相对复杂、功耗较大，且比定点DSP 芯片的价格高。

通常，浮点DSP 芯片使用在对数据动态范围和精度要求较高的系统中。

7、 DSP 技术发展趋势主要体现在哪些方面？答：课本P9（3.DSP 发展技术趋势）8、简述 DSP 系统的构成和工作过程。

答：课本P10（ 1.3.1DSP 系统的构成）9、简述 DSP 系统的设计步骤。

答：课本P12（1.3.3DSP 系统的设计过程）10、 DSP 系统有哪些特点？答：课本P11（ 1.3.2DSP 系统的特点）11、在进行 DSP 系统设计时，应如何选择合理的DSP 芯片？答：课本P13（ 1.3.4DSP 芯片的选择）12、 TMS320VC5416-160的指令周期是多少毫秒？它的运算速度是多少MIPS ？解： f=160MHz ，所以 T=1/160M=6.25ns=0.00000625ms；运算速度 =160MIPS第二章1、 TMS320C54x芯片的基本结构都包括哪些部分？答：课本P17（各个部分功能如下）2、 TMS320C54x芯片的 CPU 主要由几部分组成？答：课本P18（ 1.CPU)3、处理器工作方式状态寄存器PMST 中的 MP/MC 、OVLY和 DROM3个状态位对’ C54x 的存储空间结构有何影响？答：课本P34（PMST 寄存器各状态位的功能表）4、TMS320C54x芯片的内外设主要包括哪些电路？答：课本 P40（’C54x 的片内外设电路）5、TMS320C54x芯片的流水线操作共有多少个操作阶段？每个操作阶段执行什么任务？完成一条指令都需要哪些操作周期？答：课本 P45（ 1.流水线操作的概念）6、 TMS320C54x芯片的流水线冲突是怎样产生的？有哪些方法可以避免流水线冲突？答：由于 CPU 的资源有限，当多于一个流水线上的指令同时访问同一资源时，可能产生时序冲突。

dsp原理及应用试卷及答案【篇一：dsp原理及应用_复习题】ass=txt>1．累加器a分为三个部分，分别为。

1．ag,ah,al2．tms320vc5402型dsp的内部采用2．8,163．tms320vc5402型dsp采用总线结构对程序存储器和数据存储器进行控制。

3．哈佛4．tms329vc5402型dsp有个辅助工作寄存器。

4．8个5．dsp处理器tms320vc5402中daram的容量是字。

5．16k字6．ti公司的dsp处理器tms320vc5402pge100有___________个定时器。

6．27．在链接器命令文件中，page １通常指________存储空间。

7．数据8．c54x的中断系统的中断源分为_______中断和____ ____中断。

8．硬件、软件1．ti公司dsp处理器的软件开发环境是__________________。

1．答：ccs(code composer studio)2．dsp处理器tms320vc5402外部有___________根地址线。

2．答：20根3．直接寻址中从页指针的位置可以偏移寻址3．答：1284．在链接器命令文件中，page 0通常指________存储空间。

4．答：程序5．c54x系列dsp处理器中，实现时钟频率倍频或分频的部件是_____________。

5．答：锁相环pll6．tms320c54x系列dsp处理器上电复位后，程序从指定存储地址________单元开始工作。

6．答：ff80h7．tms320c54x系列dsp处理器有_____个通用i/o引脚，分别是_________。

7．答：2个，bio和xf8．dsp处理器按数据格式分为两类，分别是；。

8．答：定点dsp和浮点dsp9．tms329vc5402型dsp的st1寄存器中，intm位的功能是。

9．答：开放/关闭所有可屏蔽中断10．ms320c54x dsp主机接口hpi是________位并行口。
