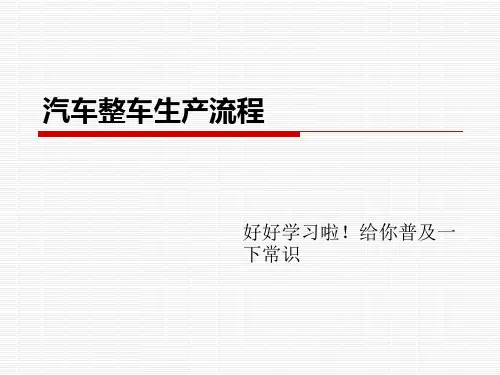

汽车整车生产流程
好好学习啦！给你普及一 下常识
第一道：冲压工艺
目标：生产出各种车身冲压零部件 下面是整齐码放的一卷卷的汽车专用钢
板，厚度在 1.0mm 至 1.2mm 不等。这 一卷卷的钢板，接下来就将会发生神奇的变 化。
首先要把整卷钢板裁剪成大小不等的几块后，分类整理， 以便有各自不同的用处。
在确认了焊接没有问题之后，白车身就将被送入 涂装车间进行下一道工序。
第三道：涂装工艺
目标：防止车身锈蚀，使车身具有靓丽外表 组装完成的车身，被吊装到喷漆车间，先进
行电泳防锈处理。
电泳防锈处理完毕后，工人们还要清理车身表面，发现是 否有缺陷，为下一步即将到来的喷漆做准备。
由于油漆含有大量有毒物质，而且人工喷漆效率低、浪费 油漆，因此哈弗喷漆工艺已经由机器人来完成了。
大小不等的钢材，要经过一道切边工序。然后分配到各个 冲压机上，进行下一步工序。
平整的钢材经过冲压机重新塑造，被压 制成车身上的各种冲压部件。
压制好的前翼子板，整齐放在成品区待 用。
压制成型的车辆侧车身
至此，一批批的汽车钢板就变成了形状结构复杂的车身零部件。接 下来他们就被送到了焊接车间，进入了下一道工序。
You Know, The More Powerful You Will Be
Thank You
在别人的演说中思考，在自己的故事里成长
Thinking In Other People‘S Speeches，Growing Up In Your Own Story
讲师：XXXXXX XX年XX月XX日
将内饰流水线上安装好的车身，吊装到底盘工段， 然后进行组合，进行下一道的工序。
在地沟中把车辆的底盘和车身结合牢固

汽车制造过程 PPT课件

汽车制造过程 PPT课件

➢
n ——每辆汽车产品中相同零件的数量（件/
辆）；
➢ a%——备品率；
➢ b%——废品率。

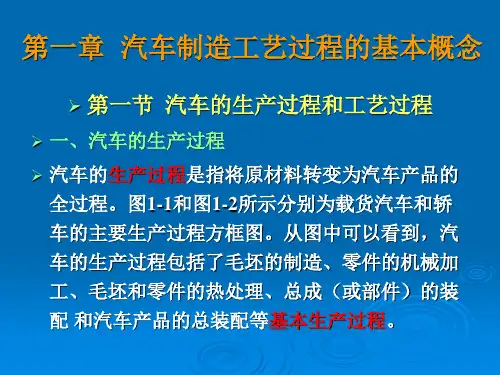

➢ 汽车产品和汽车零件的生产类型划分为单
件生产、成批生产和大量生产三种。
➢ 在汽车制造企业中，经常根据工序专业化 程度确定零件的生产类型。衡量工序专业 化程度可用每台设备或工作地完成的工序 数目或节拍等方法确定。
图1-1 载货汽车主要生产过程方框图
➢ 基本生产过程是汽车生产中的中心环节。在生产 过程中，除基本生产过程外，还包括辅助生产过 程（如动能的生产、非标设备及工艺装备的生产 等）、服务生产过程（如运输、保管、销售及售 后服务等）、生产及技术准备生产过程等。
➢ 汽车是一个复杂的机械产品。汽车产品的生产涉 及到多个行业，一家汽车制造企业是不可能承担 全部零件及总成的生产的。一般它只完成生产过 程中的主要零件及总成的生产，如发动机、变速 器、驱动桥、车架、驾驶室等主要零件制造和总 成的装配。
对于工件间具有正确的相对位置。通过试切、测 量、调整、再试切，经多次反复进行到被加工尺 寸达到要求为止的方法称为试切法。
➢ 其特点是生产率很低，工件尺寸的精度及稳定性 取决于工人的技术水平。试切法适合于加工单件 或小批量的生产场合。
➢ 2. 静调整法 ➢ 在加工一批工件之前，采用对刀装置或试
切的方法，先调整好刀具相对于工件或机 床夹具间的正确位置，并在加工中保持其 位置不变，以保证被加工尺寸的方法称为 静调整法。
a）同时铣削大、小头两端面
图1-3 铣削变速器第一轴两端面简图
b）在两道工序中分别铣削大、小头两端面
图1-3 铣削变速器第一轴两端面简图
c）在一道工序中连续（顺序）铣削大、小头两端面
➢ 2．安装 ➢ 工件在一次安装中经一次装夹后所完成的

吉利汽车制造工艺流程及相关知识PPT

吉利汽车制造工艺流程及相关知识PPT

5

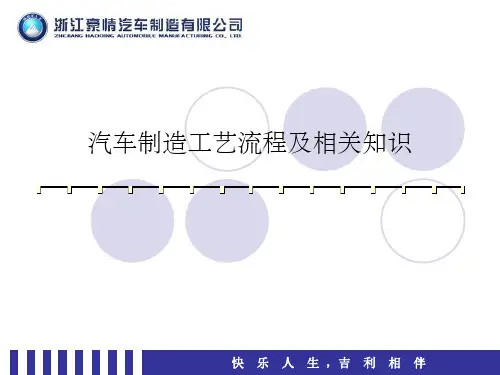

工艺概论
工艺是生产中最活跃的因素 同样的设计可以用不同的工艺方法来实 现，工艺不同，使用的加工设备、工艺装备也 不同，其质量、生产率和技术经济性亦有差别。 加工技术的发展多数是从工艺突破的。有 了新的工艺方法才又有相应的工具和设备出 现，从而形成或带动一个产业。如电加工方法、 激光、超声波在加工中的应用等例子。
2020/4/10
13
汽车制造的“四大工艺”-冲压
冲压模具
2020/4/10
14
汽车制造的“四大工艺”-冲压
冲压设备
目前国内生产的用于轿车大型覆盖件制造的大型冲压线已经达到 了当代国际先进水平。为满足自动化冲压生产线的需要，国内知 名压力机生产企业进行了高性能单机连线压力机的研制生产。先 后研制了具有大吨位、大行程、大台面，以及大吨位气垫、机械 手自动上下料系统、全自动换模系统和功能完善的触摸屏监控系 统，生产速度快、精度高的冲压设备。这些单机连线设备已先后 装备了国内大型汽车制造企业的多条大型自动化冲压生产线，并 正在向更多的汽车厂和国外公司扩展，充分满足了汽车快速、高 精度及高效的生产要求。
2020
汽车制造业的工艺工作主要有冲压工艺、焊装工艺、涂装 工艺、总装工艺，也就是人们俗称的汽车“四大工艺”。
四大工艺
2020/4/10
7
汽车制造的“四大工艺”-冲压
冲压是所有工序的第一步，每一个工件一般要通
过几个工序来完成。只要把各种各样的模具装到冲压机 床上就可以冲出各种各样的工件，模具的作用是非常大 的，模具的质量直接决定着工件的质量。每一个工序大
2020/4/10
15
汽车制造的“四大工艺”-冲压
大型气动式
2020/4/10
16

吉利汽车制造工艺流程及相关知识 ppt课件

吉利汽车制造工艺流程及相关知识 ppt课件

的，模具的质量直接决定着工件的质量。每一个工序大
多都是先经过冲压成形，然后再经过冲孔、切边、翻边
等工序，最后才会成为所需要的工件。
冲压成形由冲压机床和模具实现，一般的冲压机床
有1600吨、1000吨、800吨、500吨的，甚至还有 2000
吨及更大吨位的。
4/7/2020
8
汽车制造的“四大工艺”-冲压
4/7/2020
自动上料装置
34
汽车制造的“四大工艺”-焊装
辅助设备：输送/转运
机械手自动抓取
4/7/2020
35
汽车制造的“四大工艺”-焊装
辅助设备：包边设备
包边机及输送装置
4/7/2020

36
汽车制造的“四大工艺”-涂装
涂装对于汽车制造来讲有两个重要作用，第一是对汽车防 腐蚀，第二是给汽车增加美观。涂装工艺过程比较复杂， 技术要求比较高。主要有以下工序：漆前预处理和底漆、 喷漆工艺、烘干工艺等，整个过程需要大量的化学试剂处 理和精细的工艺参数控制，对油漆材料以及各项加工设备 的要求较高。
总装工艺
总装就是将车身、发动机、变速器、仪表板、车灯、 车门等构成整辆车的各零件装配起来生产出整车的过 程。一般的总装车间主要有四大模块，即前围装配模 块、仪表板装配模块、车灯装配模块、底盘装配模块。 经过各模块装配和各零部件的安装后再经过车轮定位、 车灯视野检测等检验调整后整辆车就可以下线了。
4/7/2020
4/7/2020
48
汽车制造的“四大工艺”-总装
汽车总装工艺流程
4/7/2020
49
汽车制造的“四大工艺”-总装
汽车总装检测流程
4/7/2020
50

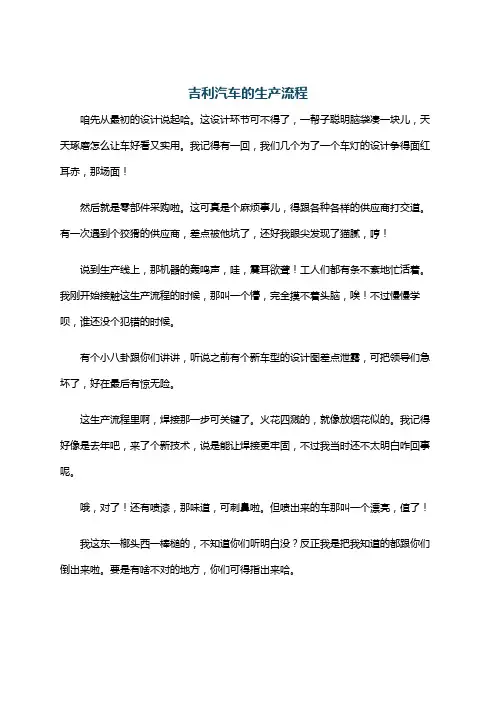

吉利汽车的生产流程
