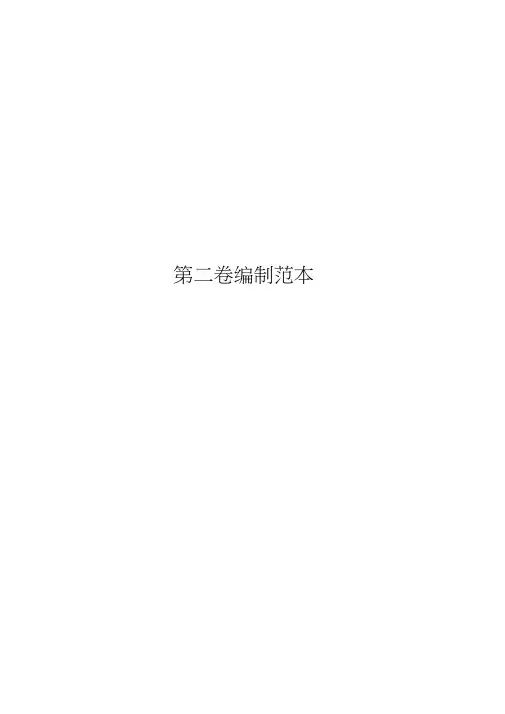

第二卷编制范本第一章公路工程竣工档案第一部分综合文件第一册竣（交）工验收文件第一分册竣工验收文件一、封面（见附件8）副页（见附件9 ）二、总目录（见附件10 ）三、本册目录（见附件11 ）四、分册目录（见附件12 ）五、竣工验收鉴定书及评分表（见附件15 ）六、竣工验收申请及批准文件七、资料编排：按附表的表号顺序装订，结论性文件应放在前面第二分册交工验收文件一、封面（见附件8）二、分册目录（见附件12 ）三、合同段交工验收文件（见附件14 （2）、（3））四、项目交工验收文件（见附件14 （3）、（4 ））五、资料编排：按附表的表号顺序装订，结论性文件应放在前面第三分册参建单位总结报告一、封面（见附件8）二、分册目录（见附件12 ）三、建设管理总结（公路工程项目执行报告）（见附件16 （1））四、质量监督工作总结（公路工程质量监督报告）（见附件16 （3））五、监理工作总结（公路工程监理工作报告）（见附件16 （4））按监理合同为单位总结六、施工总结（公路工程施工总结报告）（见附件16 （5））按合同段为单位总结七、设计总结（公路工程设计工作报告）（见附件16 （2））按设计合同为单位总结八、资料编排：按上述顺序装订，监理单位和施工单位总结按合同号顺序装订第二册单项工程验收文件一、封面（见附件8）副页（见附件9 ）二、总目录（见附件10 ）三、本册目录（见附件11 ）四、机电工程验收文件1、机电工程鉴定书及评分文件包括收费系统、监控系统、通讯系统、供电系统鉴定书及评分文件2、机电工程验收申请文件包括收费系统、监控系统、通讯系统、供电系统验收申请文件五、房建工程验收文件1、房建工程鉴定书及评分文件包括收费站、服务区等房建工程鉴定书及评分文件。
2、房建工程验收申请文件包括房建工程验收申请文件，编制内容及用表请参照建设部有关规定。
六、环保工程验收文件1、环保工程鉴定书及评分文件2、环保工程验收申请文件七、档案验收文件1、档案鉴定书及评分文件2、档案验收申请文件八、资料编排：1、机电工程验收文件资料编排：首先按系统分类汇总，再按附表的表号顺序装订，结论性文件应放在前面。
施工单位竣工验收资料根据合同约定，施工单位已完成项目的全部建设工程并具备交付使用的条件。
为了保证施工质量，保障项目安全，特向业主提交如下竣工验收资料：1. 竣工图纸及设计文件2. 施工单位的合格证书和资质证明3. 施工单位的项目质量检测报告4. 施工单位的安全生产许可证5. 施工单位的职业健康防护措施实施证明6. 施工单位的竣工验收报告7. 竣工工程的验收报告8. 项目的施工进度和完成情况9. 项目的收支情况和相关财务报告10. 竣工工程的质保书和保修书以上资料齐全完整，经业主认可后，可进行竣工验收工作。
特此提交，谢谢！施工单位竣工验收资料的提交标志着项目建设的顺利完成，是对施工单位工作的全面总结和回顾。
其中的每一份文件和报告都是施工单位工作的真实记录和反映，是经过各方权威部门的评定和验证的。
这些资料的准确、完整和真实性，直接关系到项目的验收结果，对项目的交付和后期运行存在着重要的影响。
竣工图纸及设计文件反映了项目建设的初衷和规划，是项目建设的重要依据。
经过工程项目的完工并符合设计要求后，相关设计文件也需要进行相应调整和更新，以确保其与实际工程相符。
而质量检测报告则是工程质量的客观记录，是工程项目经过检验和测试后的真实表现。
安全生产许可证和职业健康防护措施实施证明则是施工单位对工程项目安全生产的重视和认可。
施工单位的项目质量检测报告和工程的验收报告，是对工程质量的全面评估和验证。
同时，工程的竣工进度和完成情况、收支情况和财务报告则是施工单位在合同约定期限内完成工程建设任务的重要依据。
最后，质保书和保修书是对工程质量和施工单位服务质量的双重保证，凸显了施工单位对工程质量和施工后维护的责任心和担当。
所有这些资料都凝聚了施工单位的心血和努力，也是对业主及社会的一种负责和承诺。
希望经过竣工验收资料的提交后，能够得到业主的认可和验收，顺利交付使用。
同时，也期待在今后的项目合作中，能够继续携手合作，共同推动工程建设事业的发展。
周六高速公路工程监理竣工资料（监理管理文件）第 A 卷共六分卷第一册共五册总监(高级驻地、监理组长) 管晓嵘文件编制赵保京编制单位合肥工大建设监理有限责任公司周六高速公路监理组编制日期二○一五年一月签署页周六高速公路工程监理竣工资料（监理管理文件）第 A 卷第Ax - Ax 分卷第一册共一册总监(高级驻地、监理组长) 管晓嵘文件编制赵保京编制单位合肥工大建设监理有限责任公司周六高速公路监理组编制日期二○一五年一月第A1 分卷周六高速公路工程监理竣工资料（工程质量控制文件）第 B 卷共五分卷第一册共一册总监(高级驻地、监理组长) 管晓嵘文件编制赵保京编制单位合肥工大建设监理有限责任公司周六高速公路监理组编制日期二○一五年一月周六高速公路工程监理竣工资料（工程质量控制文件）第 B 卷第Bx - Bx 分卷第一册共一册总监(高级驻地、监理组长) 管晓嵘文件编制赵保京编制单位合肥工大建设监理有限责任公司周六高速公路监理组编制日期二○一五年一月第B1 分卷周六高速公路工程监理竣工资料（工程进度计划管理文件）第 C 卷共四分卷第一册共一册总监(高级驻地、监理组长) 管晓嵘文件编制赵保京编制单位合肥工大建设监理有限责任公司周六高速公路监理组编制日期二○一五年一月周六高速公路工程监理竣工资料（工程进度计划管理文件）第 C 卷第Cx - Cx 分卷第一册共一册总监(高级驻地、监理组长) 管晓嵘文件编制赵保京编制单位合肥工大建设监理有限责任公司周六高速公路监理组编制日期二○一五年一月第C1 分卷周六高速公路工程监理竣工资料（工程合同管理文件）第 D 卷共四分卷第一册共一册总监(高级驻地、监理组长) 管晓嵘文件编制赵保京编制单位合肥工大建设监理有限责任公司周六高速公路监理组编制日期二○一五年一月周六高速公路工程监理竣工资料（工程合同管理文件）第 D 卷第Dx - Dx 分卷第一册共一册总监(高级驻地、监理组长) 管晓嵘文件编制赵保京编制单位合肥工大建设监理有限责任公司周六高速公路监理组编制日期二○一五年一月第D1 分卷周六高速公路工程监理竣工资料（安全及环保管理文件）第 E 卷共三分卷第一册共一册总监(高级驻地、监理组长) 管晓嵘文件编制赵保京编制单位合肥工大建设监理有限责任公司周六高速公路监理组编制日期二○一五年一月周六高速公路工程监理竣工资料（安全及环保管理文件）第 E 卷第Ex - Ex 分卷第一册共一册总监(高级驻地、监理组长) 管晓嵘文件编制赵保京编制单位合肥工大建设监理有限责任公司周六高速公路监理组编制日期二○一五年一月第E1 分卷周六高速公路工程监理竣工资料（监理日志及其它）第 F 卷共二分卷第一册共一册总监(高级驻地、监理组长) 管晓嵘文件编制赵保京编制单位合肥工大建设监理有限责任公司周六高速公路监理组编制日期二○一五年一月周六高速公路工程监理竣工资料（监理日志及其它）第 F 卷第Fx - Fx 分卷第一册共一册总监(高级驻地、监理组长) 管晓嵘文件编制赵保京编制单位合肥工大建设监理有限责任公司周六高速公路监理组编制日期二○一五年一月第F1 分卷卷目录第A卷监理管理文件（共X册）第B卷工程质量控制文件（共X册）第C卷工程进度计划管理文件（共X册）第D卷工程合同管理文件（共X册）第E卷安全及环保管理文件（共X册）第F卷监理日志及其它（共X册）第G卷竣（交）工验收资料（另存）总目录第A卷监理管理文件第A1分卷合同文件第一册 1. 中标通知书2. 建设工程委托监理服务合同3. 规划许可证4. 施工许可批准文件第A2分卷项目监理机构组成文件第一册 1. 总监(驻地、组长)任命书及监理机构成立文件2. 单位资质及监理人员资格证件复印件3. 监理人员岗位分工及职责第A4分卷监理计划及监理细则第一册监理计划第A6分卷其它文件第一册 1. 监理机构红头文件2. 对方案的审查意见第B卷工程质量控制文件第B1分卷质量控制管理文件第一册 1. 施工组织设计申报及附件2. 施工方案申报及附件3. 与参建方质量管理方面的文件4. 工作指令及回复5. 质量事故处理文件（含事故报告及处理资料）第B2分卷施工测量放线报验第一册 1. 测量人员资格证、测量设备检定证书2. 施工控制测量成果报验3. 监理对测量的复测、抽检资料第B3分卷工程材料试验检测文件第一册 1. 工程材料、构配件、设备报验2. 监理原材料试验抽检资料3. 结构实体检测报告4. 安全与功能检测报告5. 专项检测报告6. 路基、桥梁、路面、隧道、交通工程、收费站、机电、环保等材料试验第B4分卷工程实体质量报验及抽检资料第一册 1. 路基工程独立抽检文件2. 路面工程独立抽检文件3. 桥梁工程独立抽检文件4. 互通立交工程独立抽检文件5. 隧道工程独立抽检文件6. 环保绿化工程独立抽检文件7. 交通安全设施独立抽检文件8. 机电工程独立抽检文件9. 收费站及房建工程独立抽检文件第B5分卷交工验收工程质量评定文件第一册 1. 建设项目评定表2. 合同段评定表3. 分项、分部、单位工程评定表4. 中间交工证书第C卷工程进度计划管理文件第C1分卷开工/复工申请第一册工程开工（复工）申请表及相关附件第C3分卷监理月报表第一册监理工程师月度报表第C4分卷工程延期资料第一册工程延期申报表及审批资料第D卷工程合同管理文件。
****公路工程施工单位竣工资料组卷要求和内容顺序二0一一年一月一日目录一、编制组卷的规定和方法 (3)二、第二卷竣工图表(一)组卷项目内容及顺序 (7)（二)第二卷组卷要点 (8)三、第三卷施工文件(一）组卷项目内容及顺序 (11)（二)第三卷组卷要点 (17)四、第四卷工程决算(一）组卷项目内容及顺序 (19)（二)第四卷组卷要点 (20)五、第六卷竣工图表（一)组卷项目内容及顺序 (20)（二）第六卷组卷要点 (22)＊*＊＊公路工程施工单位竣工资料组卷要求和内容顺序文件依据:A、《公路工程竣交工验收办法》(2004年3月31日交通部令〔2004〕第3号以下简称《办法》《关于贯彻执行公路工程竣交工验收办法有关事*的通知》(2004年8月13日交B、通部交公路〔2004〕446号）以下简称《通知》C、《*＊＊省地方公路竣（交）工验收办法实施细则》(2005年8月23日川交函〔2005〕563号）以下简称《细则》D、《公路工程质量检验评定标准》（JTGF80/1-2004 施行日期 2005年1月1日）以下简称《评定标准》E、《关于发布〈＊＊*省交通建设项目竣工文件编制及档案整理规范>的通知》川交办［2002]245号文F、《关于公路工程竣工资料档案内容编制的通知》＊重工［2004］17号文，为了统一规范施工单位编制竣工资料，现对组卷内容、顺序及卷盒、卷皮封面上的各项内容的打印、粘贴、字体种类大小等作出以下具体要求。
G、《公路建设项目文件材料立卷归档管理办法》部交办发［2010]382号一、编制组卷的规定1、卷盒购买地点：为案卷统一化、规范化和满足档案馆的要求,今后顺利移交,各合同段组装公路工程科技档案的卷盒、卷皮、卷内目录、卷内备考表、装订用线均从＊＊＊*档案馆(本市中山街地委大院内）购买。
2、卷盒规格：资料、图纸组卷一律采用4cm厚度的卷盒和相应的卷皮,则每册控制在300页左右,每册的厚度不会有明显差异,便于装入卷盒或取出。
公路工程竣工资料范本公路工程竣工资料范本一、工程概况：本次公路工程是在××年××月××日开始，××年××月××日竣工的。
该工程位于××市××区，全长××公里，总投资××万元。
工程包括道路路基、路面、桥梁、涵洞、隧道、交通信号等。
本次工程分为××个标段，施工单位为××建设公司。
二、施工情况：本次公路工程按计划进行，各项工作顺利完成。
工程采用××工法，各标段分别完成了××%的进度。
施工期间共投入人工××人次，机械设备××台次。
施工期间没有发生严重事故和质量问题。
三、工程质量：公路工程质量符合相关标准和要求。
工程的路基、路面平整、坚实、无明显裂缝和沉陷，符合初验要求。
桥梁、涵洞的结构稳定，无渗漏和变形，符合初验要求。
隧道的安全设施完备，牢固、完好，符合初验要求。
交通信号的设置正确，工作正常，符合初验要求。
四、工程验收：根据相关规定，对本工程进行了全面验收。
验收委员会对工程进行了勘察、检查和测试，认为工程符合有关规范和技术要求，具备交付使用条件。
工程施工单位和监理单位按合同约定提供了齐全的资料，并配合验收工作。
五、工程竣工资料：1. 工程设计图纸和施工图纸；2. 工程报批及审批手续文件；3. 工程工程款和材料、设备采购发票；4. 施工单位现场勘测测量和监理单位监测报告；5. 工程施工过程记录，包括工程日志、施工记录等；6. 工程试验报告，包括材料试验、土壤试验等；7. 工程验收报告和竣工图纸；8. 工程质量保证书和保修卡；9. 其他相关的相关资料和证明文件。
六、工程保修：施工单位保证工程安全、质量可靠，在竣工验收合格之日起提供保修服务。
公路工程竣工资料表一、前言公路工程竣工资料表是公路工程在竣工验收时提交的重要资料之一。
本文档旨在介绍公路工程竣工资料表的内容和要求，以便完善公路工程竣工资料的组织和管理。
二、资料表内容公路工程竣工资料表的内容包括以下三个方面：1. 工程技术资料工程技术资料包括：工程规划设计图、工程量清单、施工图、施工质量检查记录、材料、设备出厂合格证明、试验报告、竣工验收报告等。
其中，工程规划设计图需要包括工程总平面图、横断面图、纵断面图等。
施工质量检查记录需要包括每个施工阶段的检查结果，如基础处理、绿化、桥梁、隧道、围护结构及路基、路面等。
2. 工程施工记录资料工程施工记录资料包括：施工工程日记、施工组织设计、安全生产记录、材料收发登记、施工机具台帐等。
其中，施工工程日记需要记录每日的施工进展情况、人员活动、设备使用情况、材料使用情况等。
安全生产记录需要记录施工现场安全生产监管情况、安全事故处理记录等。
3. 竣工验收资料竣工验收资料包括：竣工验收资料编制说明、竣工验收报告等。
竣工验收资料编制说明需要说明竣工验收时需要提交的资料、编制要求、验收标准等。
竣工验收报告需要包括工程简介、施工情况、施工技术信心、施工质量情况、施工总结、技术经济指标等。
三、资料表要求公路工程竣工资料表需要具备以下要求：1.资料齐全、真实可靠：竣工验收资料应当具备完备性、真实性、可靠性、连续性和规范性等特点。
2.格式统一、规范严谨：竣工验收资料的编制应该遵循相关规定，体现严谨性；用语规范，排版美观，易于阅读；统一格式，方便组织管理。
3.存储安全、易查易取：竣工验收资料的存储必须保证其安全可靠，防止丢失、损毁或泄露等情况的发生；易查易取，避免浪费时间和资源。
四、结语公路工程竣工资料表是公路工程竣工验收的必备资料，具备重要的参考价值。
本文档旨在介绍公路工程竣工资料表的内容和要求，以期有助于完善公路工程竣工资料的组织和管理。
宜宾市公路工程施工单位竣工资料组卷要求和内容顺序二0一一年一月十一日目录一、编制组卷的规定和方法 (3)二、第二卷竣工图表（一）组卷项目内容及顺序 (7)（二）第二卷组卷要点 (8)三、第三卷施工文件（一）组卷项目内容及顺序 (11)（二）第三卷组卷要点 (17)四、第四卷工程决算（一）组卷项目内容及顺序 (19)（二）第四卷组卷要点 (20)五、第六卷竣工图表（一）组卷项目内容及顺序 (20)（二）第六卷组卷要点 (22)宜宾市公路工程施工单位竣工资料组卷要求和内容顺序文件依据：A、《公路工程竣交工验收办法》（2004年3月31日交通部令〔2004〕第3号以下简称《办法》B、《关于贯彻执行公路工程竣交工验收办法有关事宜的通知》（2004年8月13日交通部交公路〔2004〕446号）以下简称《通知》C、《四川省地方公路竣（交）工验收办法实施细则》(2005年8月23日川交函〔2005〕563号) 以下简称《细则》D、《公路工程质量检验评定标准》（JTGF80/1-2004 施行日期 2005年1月1日）以下简称《评定标准》E、《关于发布〈四川省交通建设项目竣工文件编制及档案整理规范〉的通知》川交办[2002]245号文F、《关于公路工程竣工资料档案内容编制的通知》宜重工[2004]17号文，为了统一规范施工单位编制竣工资料，现对组卷内容、顺序及卷盒、卷皮封面上的各项内容的打印、粘贴、字体种类大小等作出以下具体要求。
G、《公路建设项目文件材料立卷归档管理办法》部交办发[2010]382号一、编制组卷的规定1、卷盒购买地点：为案卷统一化、规范化和满足档案馆的要求，今后顺利移交，各合同段组装公路工程科技档案的卷盒、卷皮、卷内目录、卷内备考表、装订用线均从宜宾市档案馆（本市中山街地委大院内）购买。
2、卷盒规格：资料、图纸组卷一律采用4cm厚度的卷盒和相应的卷皮，则每册控制在300页左右，每册的厚度不会有明显差异，便于装入卷盒或取出。
3、目录卷册：各合同段另交的三套案卷目录和卷内目录不编页码、不装订，按组卷册顺序排列，放在卷盒中，并在卷盒封面用铅笔注明工程名称及第××合同段目录卷，以便业主全路段组卷。
4、卷盒封面：（原来规定见附件1）档号：由业主确定档号（组卷时与业主联系）。
当这卷有几册时，并在每册的代码尾部打印上一个带圆括号的总数字，这数表示这卷共有几册，可便于清查遗缺册。
在圆括号后留有一定的空白，便于编全路工程竣工资料卷册的流水号。
项目名称：在stArc操作栏目下的代码设置处填入：①、工程名全称，②、标注合同段，③、注明竣工文件。
案卷题名：应正确、全面、简明地反映卷册内的实际内容。
立卷单位：即责任单位起止日期：卷内文件标注的最早日期至最迟日期。
保管期限：二卷、四卷为永久，三卷、五卷、六卷为长期。
密级：暂不填写5、卷盒脊背；由stArc档案管理软件自动生成（原来规定见附件2）6、卷皮（卷皮封面）：与卷盒封面相同（原来规定见附件3）。
7、件数：为卷内目录中的序号数。
8、页数：为该册中的总页数。
9、粘贴要求：卷盒封面、卷盒脊背、卷皮封面的各项内容由软件打印在A4牛皮纸上；粘贴位置需全部均匀涂抹上胶水然后贴上。
为避免弄脏字条，其上面盖张白纸，再从中间向四周抹平贴牢，粘贴后字条内不得有气泡。
不得使用双面胶和固体胶。
10、名称统一：工程项目的竣工资料在图、表及其文字资料中需标注工程项目名称的地方，均标注由业主统一规定的工程项目全称（组卷时与业主联系）。
11、日期：档案中的资料必须注明产生的日期，否则通用性很强，难于确定或判断施工顺序和相应检测资料的先后次序及相互关系。
12、资料要求：资料不得用易退色的书写材料（如红墨水、纯蓝墨水、圆珠笔、铅笔、复写纸等）书写、绘制。
破损资料应托表，装订线上有文字的应补宽。
大小不一的资料应补镶或折叠成A4纸规格。
不易保存的资料（如电传）应以复印件放置原件后。
资料内容要准确，字迹清楚，页面干净，复印时同样达到此要求。
11、编制页码：页码部位在每页资料的正面右下脚，背面左下脚，页码采用三位数（如：001～320）12、案卷册装订方法：采用三眼穿线活结方式，眼位距订边1.0cm ，眼间距为8.0cm 中心对称，孔径采用φ2.5mm ~φ3.0mm 钻头钻孔。
孔径过大不易收紧线，装后有松散感。
装订时必须去掉金属物。
13、施工单位编制的竣工资料第二卷、第三卷、第四卷、第六卷,应经监理公司和项目管理处资料室检查后再装订，一式三套移交业主，其中一套应需原件（原件套应在卷盒左上角用铅笔标一原字）。
当没有承建安全设施工程绿化工程的单位，只需交前三卷。
注：交资料室检查的资料应是原件套，同时用U 盘提交stArc 电子目录等；页码暂用铅笔手写在装订线内下方。
14、竣工资料移交手续：需办理“案卷归档案签证单”，式样见附件4，并随附竣工资料移交清单，其式样见附件5。
15、另需交业主资料如下：（①—⑦加盖鲜章）①工程施工总结报告（盖章）1份；总结报告及反应施工过程的影像电子文档。
②主要经济技术指标比较表1份（各栏要求填写完整、正确）；③ 路线平面竣工图（1∶2000）1份；大中桥平面竣工图及桥型布置竣工图（盖章）1份，并提供所有竣工图、变更图的CAD 电子文档。
说明：平面竣工图中应标出路边线、中心线、里程桩、百米桩、边坡线、角桩位置及其编号，结构物名称及里程位置如：ＫＸ＋ＸＸＸ盖板涵，以及合同段起讫桩号，其表示：起点XXX KX 十合同段A 讫点 合同段十A XXX KX ， ④ 合同段质量检验评定表1份（承建安全设施工程、绿化工程的单位应交单位工程质量检验评定表1份）；⑤ 工程量清单造价汇总表（盖章）1份；⑥ 工程量最终结算清单（盖章）1份；⑦工程结算通知单（盖章）1份；（由业主出具）⑧工程交工证书(可用复印件但须加盖施工单位鲜章)⑨合同书1份（可用复印件加盖施工单位鲜章）⑩用U盘提供档案管理软件stArc文件包、CAD资料、影像资料、总结。
注：卷内目录三套不编页码、不装订，按组卷册顺序排列，以便业主全路段组卷。
⑤、⑥、⑦三表数据应一致，以业主出具的通知单为准。
16、姓名与签名对照表（见附表）：在本卷册中监理、施工单位所有签名人员，应为本人亲自签名（可复印）。
本表放在每卷册的卷内目录后，第一页之前，此页不打页码。
17、小目录：要求每一个施工自然段（即分项工程）的资料前列一个目录（以下简称小目录）（见附表1—61），其小目录中的各栏内容、填写方法均与卷内目录相同，小目录页应打页码。
卷内目录中文件材料题名和页码填写小目录题名及页码。
二、第二卷竣工图表（一）组卷项目内容顺序1、主要经济技术指标比较表；（注明工程名称及合同段）2、统一里程及断链一览表；3、平曲线一览表；4、水准点一览表；5、纵坡一览表；6、路基宽度一览表；7、每公里土石方数量一览表；8、路面边沟一览表；9、路基边坡加固工程一览表；10、路基边沟及截水沟加固工程一览表；（按桩号排列）11、挡土墙工程一览表；（按桩号排列）12、特殊路基处理一览表（换填、打桩等）；13、路面工程数量一览表；14、涵洞工程一览表；（按桩号排列注明涵洞名称）15、小桥工程一览表；16、大中桥工程一览表；16、竣工图封面；（见附件竣工图封面式样）17、竣工图总说明书；18、路线平面竣工图（1∶2000）；19、路线纵断面竣工图；20、路基标准横断面竣工图；21、特殊路基处理竣工图；22、超高方式图；23、路基边沟加固竣工图；（同边沟注）24、路面排水（边）沟竣工图；（注：将不同结构排水沟图分别画出，图下列表注明此结构水沟所在位置的桩号、左侧或右侧）25、盲沟竣工图；（同边沟注）26、跌水井、急流槽竣工图；27、护坡竣工图；28、护足竣工图；（若护足将结构相同的路段只附标准图，图中列表注明长、宽、高及桩号）29、路肩墙竣工图；（若路肩结构相同的路段只附标准图，图中列表注明桩号）30、挡土（水）墙竣工图；（按桩号排列）31、路面结构竣工图；32、小桥工程布置及结构竣工图；33、大中桥工程布置及结构竣工图；（1）桥位平面竣工图；（2）桥型布置竣工图；（3）桩基础布置竣工图；（4）桥台构造竣工图；（5）桥墩构造竣工图；（6）上部构造竣工图；（7）桥面系竣工图；（8）伸缩缝竣工图；（9）桥梁锥坡及附属工程竣工图；34、特大桥布置及结构竣工图（见大中桥）；35、涵洞布置及结构竣工图（按桩号排列，一涵一图，含倒虹吸管）；36、桥涵通用图竣工图（图中附竣工表）；（二）第二卷组卷要点1、竣工图表排序：各合同段竣工图表按上述顺序编制排列，若本合同段未承担某项工程项目，则去掉该项，后项依次前移。
2、竣工图的绘制：按施工图施工的可按施工图绘制竣工图，但需换成竣工图图标、图号。
若有变更，需按变更后实际完成情况重新绘制竣工图，图与变更文字内容应相一致。
竣工图每页应加盖竣工图章（见竣工图式样）。
竣工图按统一规定式样制作（见附件）3、案卷分册：竣工图幅面采用A3纸，需要按手风琴式折叠成A4纸的幅面装订，折叠后装订线处为一页，而其右边已折成三页，这样图纸总页数乘4，再加上竣工表总页数就等于第二卷的总页数（即总当量厚度）。
第二卷以总页数（总当量厚度）分册，每册按400页左右组装，应尽可能在某个项目的竣工图末分册。
每册页数（当量厚度）尽可能大至相等。
页码号应按每图1页次编号。
4、卷内目录书写格式：（见附表1）注：采用四川省交通建设项目竣工文件管理系统stArc自动打印。
不套色，与档案馆所购卷内目录样式一致。
（1）序号：即为本册项目顺序号（2）文件号：公文填文号、图填图号、表填编号，有则填，可分成二行；（3）责任者：本卷每册均为承包商，填其公司简称，例如海威工程公司、宜宾路桥公司等，分成二行填入。
（4）文件材料题名：按本文二、（一）项中名称的全称填写(左缩进)，当此名不能确切表达内容时，应在此名之前或后加上一个带“［］”自拟合适词组。
涵洞、挡墙及其他构筑物均应加里程桩号；如 K1+020钢筋砼盖板涵竣工图，K2+500—K2+550（右）挡土墙竣工图。
桥梁应加里程桩号及桥名；如K0+300冷水沟小桥竣工图。
（5）日期：填本序号文件资料的日期。
小目录上的日期在右上角，这个日期可用小目录中资料最后完成的日期，这表明小目录中所有资料形成后才有这小目录。
日期的填写：例卷内目录2000年2月1日应写成2000.2.1，不得写成00.02.01，档案或其它资料中年月日的写法，均为读写一致的习惯。
（6）页次：只将各序号资料首页的页次填入，有小目录的填小目录页码。
（7）备注：当某项资料需说明时可简明填写。
注；在每册序号1的备注栏中，是第一册如填入2-1册、3-1册、4-1册，第二册填入上接2-1册、上接3-1册、上接4-1册，以下各册均类推。
