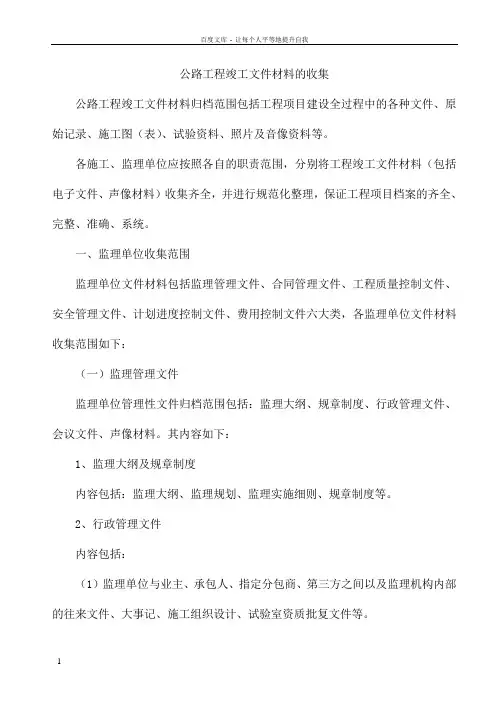

公路工程竣工文件材料的收集公路工程竣工文件材料归档范围包括工程项目建设全过程中的各种文件、原始记录、施工图(表)、试验资料、照片及音像资料等。
各施工、监理单位应按照各自的职责范围,分别将工程竣工文件材料(包括电子文件、声像材料)收集齐全,并进行规范化整理,保证工程项目档案的齐全、完整、准确、系统。
一、监理单位收集范围监理单位文件材料包括监理管理文件、合同管理文件、工程质量控制文件、安全管理文件、计划进度控制文件、费用控制文件六大类,各监理单位文件材料收集范围如下:(一)监理管理文件监理单位管理性文件归档范围包括:监理大纲、规章制度、行政管理文件、会议文件、声像材料。
其内容如下:1、监理大纲及规章制度内容包括:监理大纲、监理规划、监理实施细则、规章制度等。
2、行政管理文件内容包括:(1)监理单位与业主、承包人、指定分包商、第三方之间以及监理机构内部的往来文件、大事记、施工组织设计、试验室资质批复文件等。
(2)监理组织机构,规定办法,人员变动,奖惩文件,会议纪要,劳动竞赛,考评结果与通知。
3、会议文件内容包括:工地例会、重要会议纪要,会议记录等文件。
涉及质量、费用、变更方面的会议纪要,归入质量、费用控制及变更类。
4、监理日志:按监理机构、单位工程及形成时间组卷。
5、监理工作月报、年报。
6、声像文件材料内容包括:反映工程质量,施工工艺,隐蔽工程,重大变更的工程地质条件(地形地貌,地层岩性,地质构造),建设过程重大活动、重大事故、自然灾害、异常现象,建设前后对比以及上级单位检查的声像资料等。
(二)合同管理文件1、工程分包管理:有关情况和文件。
2、工程变更管理:有关情况和文件,并附台帐。
(1)、上报审批的设计变更及有关文件:省局批复变更(包括建管处转发文件,不必区分合同段)、建管处批复变更(2)设计、施工中重大技术问题的往来文件、会议纪要等。
3、其它有关情况和文件。
4、工程变更竣工资料分为A、B两类,A类为完善图纸时的变更资料;B类为正常施工过程中的变更资料。
竣工文件整理要求一、编制说明1、为了规范公路工程建设的档案管理,确保公路工程建设档案的完整、准确和有效利用,应把公路建设施工过程中形成的各种文件夹及时整理、组卷和归档,为今后公路的建设、使用、养护、改建和扩建服务。
2、竣工文件资料来源于建设过程中各类材料和原始记录,必须保证资料的真实、准确、系统,坚持高质量,严禁伪造。
3、工程技术负责人应是竣工文件编制工作的负责人。
承包人在编制竣工文件过程中必须严肃认真,不可随意更改各种文件资料。
4、每册竣工文件的顺序为:总目录、分册目录、本册目录、本册内容、备考表、封底。
每页都要阿拉伯数字在右上角编号,并与目录相对应。
本册文件名称应在总目录相应位置用线框住,表示本册所在位置。
5、竣工图编制①竣工图规格采用A3纸,绘制必须真实反映工程实际情况,竣工图要有竣工图标,图标内容包括:标段名称、图名、图号、比例、施工单位名称、开竣工日期等。
竣工文件应加盖单位公章,图纸右上角用阿拉伯数字编号,分子为本册页数、分母为本册总页数。
②凡按设计图施工没有变动的,在设计图上加盖竣工图章后即作为竣工图。
③凡在施工中,虽有一般性设计变更,但能将设计图纸修改、补充作为竣工的可不重新绘制,由施工单位负责在施工图纸上注明修改的部分,并附设计变更通知和施工说明,加盖竣工图章后,即作为竣工图。
④凡对设计图有重大变更的应重新绘制改变的竣工图,并附以有关记录和说明作为竣工图。
6、文件资料的装订①文件资料的幅面一律采用A4纸,不同尺寸的文件资料折叠成A4幅面。
②每册厚度不超过2cm,一般控制在50~200页之间。
文件资料装订之前,必须除掉金属物,到专业印刷厂装订,成册的资料要做到坚固、整齐、美观。
7、竣工文件必须有完整的具有法律效力的责任签字,竣工文件未经查验的项目不办理项目验收,不得交付使用,不得申报优良工程。
8、竣工文件上报建设单位3份,其中原稿1份,复印件2份。
二、竣工文件内容第一卷综合卷(一)竣工验收文件1、竣工验收报告(建设单位整理)2、竣工报验单(承包人整理)3、参加竣工验收成员名单(建设单位整理)4、承包人施工总结(承包人整理)5、监理单位监理总结(监理单位整理)6、设计单位设计总结(设计单位整理)7、竣工检测评分表(建设单位整理)(二)征地拆迁资料1、征地拆迁合同及地方政府协议(建设单位整理)2、征地批文及有关图纸(建设单位整理)(三)上级批准文件及有关指示(四)投标文件过程(建设单位整理)第二卷竣工决算(承包人整理)1、工程决算汇总表(附决算表)2、工程决算明细表3、工程数量汇总表4、中间计量表第三卷竣工图表(承包人整理)1、路线平面竣工图(附标准图册)2、路线纵断面竣工图3、路基、路面竣工图4、涵洞竣工图5、其它第四卷施工资料(承包人整理)(一)开工报告施工组织设计、施工方案、建筑材料试验(原材料试验标准击实砼、浆配合比)进场设备报验、测量放样报验等。
