管式加热炉的基本知识一、管式加热炉的分类与特征各种管式加热炉通常可按外形或用途来分类。
1.按外形大致可分为四类：箱式炉、立式炉、圆形炉、大型方炉。
这种划分方法是按辐射室的外观形状区分，而与对流室无关。
例如：所谓箱式炉，顾名思义其辐射室为一箱子状的六面体。
所谓立式炉，其辐射室为直立状的六面体，其宽度要窄一些，两侧墙的间距与炉膛高度之比约为1：2。
1.1箱式炉1.1. 1横管和立管大型箱式炉如图2.5.1、图2.5.2所示，这两种炉型结构基本一致，只是一为横管、一为立管。
它们的优点是只要增加中央的隔墙数目，可在炉膛体积热强度图2.5.1 横管大型箱式炉图2.5.2 立管大型箱式炉图2.5.3 顶烧式炉图2.5.4 斜顶炉错误！未指定书签。
不变的前提下，“积木组合式”地把炉子放大。
该炉型适合于大型炉，其主要缺点是敷管率低，炉管需要合金吊挂，造价高，需设独立烟囱等。
1.1. 2顶烧式炉图2.5.3为顶烧式炉。
这种炉子的燃烧器和辐射炉管交错排列，单排管双面辐射，管子沿整个圆周的热分布均匀，燃烧器顶烧，对流室和烟囱在地面。
它的缺点是炉子体积大，造价较高，用于单纯加热不经济。
目前，在合成氨厂常用它作为大型烃蒸汽转化炉的炉型。
1.1. 3斜顶炉图2.5.4为斜顶炉，它由箱式炉演变而来，砍去其炉膛烟气流动死区而变成斜顶炉。
常用的是双斜顶炉。
由于改成斜顶，使箱式炉受热不均匀性有所改善，处理量也可加大。
其对流室在中间，烟气下行经地下或地面烟道排入烟囱内，也可在烟道处加装空气预热器，提高炉子热效率。
这种炉子没有克服箱式炉的其它缺点，除老装置原有使用外，新建装置很少采用。
1.2立式炉1.2.1底烧横管立式炉图2.5.5为底烧横管立式炉，传热方式与箱式炉相似，辐射室保持了立式炉特点。
炉管布置在两侧，中间是一列底烧的燃烧器，烟气由辐射室经对流室、烟囱一直上行。
其燃烧器能量小，数量多，在炉子中央形成一道火焰膜，以提高辐射传热效果。
管式加热炉的结构及工作原理管式加热炉是一种常用的工业炉，其结构和工作原理如下：一、结构管式加热炉主要由炉体、炉管、燃烧器、空气预热器、温度控制系统等部分组成。
1.炉体：炉体是加热炉的主要部分，通常采用耐高温材料如耐火砖、浇注料等制成。
炉体形状和大小根据实际需要和生产工艺要求确定，一般呈长方形或圆形。
2.炉管：炉管是管式加热炉的核心部件，通常由不锈钢、合金钢等耐高温材料制成。
炉管一般呈蛇形或圆形，用于装载待加热的物料，同时将热量传递给物料。
3.燃烧器：燃烧器是加热炉的热源，通常位于炉体底部或侧部。
根据加热工艺要求，可以选择不同的燃料，如天然气、石油气、轻油、重油等。
4.空气预热器：空气预热器用于预热燃烧所需的空气，提高燃烧效率。
空气预热器通常位于加热炉的顶部或侧部，与燃烧器相连。
5.温度控制系统：温度控制系统是管式加热炉的重要组成部分，用于控制加热温度和物料受热均匀性。
温度控制系统通常包括温度传感器、调节阀、控制仪表等。

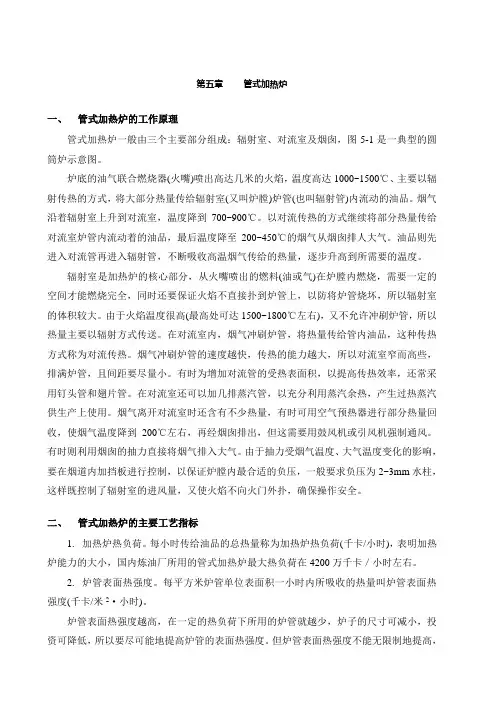

二、工作原理管式加热炉的工作原理是利用燃料燃烧产生的高温烟气，通过炉管传导热量，将待加热的物料加热到所需温度。
具体过程如下：1.燃料在燃烧器中燃烧，产生高温烟气。
2.高温烟气通过炉管，将热量传递给炉管内的待加热物料。
3.物料在受热过程中，温度逐渐升高，达到所需的工艺要求。
4.加热后的物料从炉管末端排出，进入下一生产环节。
5.部分高温烟气通过引风机引入空气预热器中，预热燃烧所需的空气。
6.预热后的空气与燃料在燃烧器中混合燃烧，产生高温烟气继续加热物料。
7.高温烟气和物料产生的蒸汽一同从炉管末端排出，进入下一生产环节。
在实际生产过程中，管式加热炉的操作和控制是非常关键的。
为了确保物料的受热均匀性和生产效率，操作人员需要根据工艺要求和实际生产情况进行调整。
例如，可以通过调节燃烧器的火焰大小、改变炉管的进料速度、调整空气预热器的进风量等方式来控制加热炉的工作状态和加热效果。
此外，为了保证加热炉的安全运行和环保达标排放，还需要进行废气处理和热量回收利用等方面的措施。

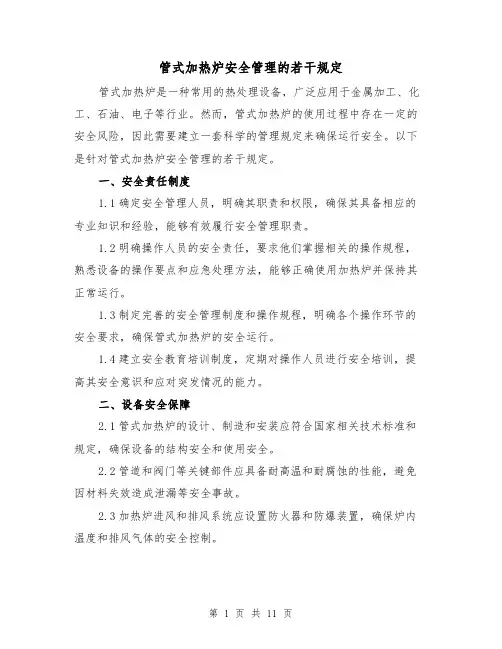

管式加热炉安全管理的若干规定管式加热炉是一种常用的热处理设备，广泛应用于金属加工、化工、石油、电子等行业。
然而，管式加热炉的使用过程中存在一定的安全风险，因此需要建立一套科学的管理规定来确保运行安全。
以下是针对管式加热炉安全管理的若干规定。
一、安全责任制度1.1确定安全管理人员，明确其职责和权限，确保其具备相应的专业知识和经验，能够有效履行安全管理职责。
1.2明确操作人员的安全责任，要求他们掌握相关的操作规程，熟悉设备的操作要点和应急处理方法，能够正确使用加热炉并保持其正常运行。
1.3制定完善的安全管理制度和操作规程，明确各个操作环节的安全要求，确保管式加热炉的安全运行。
1.4建立安全教育培训制度，定期对操作人员进行安全培训，提高其安全意识和应对突发情况的能力。
二、设备安全保障2.1管式加热炉的设计、制造和安装应符合国家相关技术标准和规定，确保设备的结构安全和使用安全。
2.2管道和阀门等关键部件应具备耐高温和耐腐蚀的性能，避免因材料失效造成泄漏等安全事故。
2.3加热炉进风和排风系统应设置防火器和防爆装置，确保炉内温度和排风气体的安全控制。
2.4加热炉的绝热材料应选择耐高温、难燃和低热导率的材料，避免因绝热材料失效引发火灾。
三、操作安全控制3.1在操作加热炉前，必须首先对设备进行全面的检查，确保各项安全设施完好并且正常运行。
3.2操作人员要精通加热炉的工作原理，掌握操作流程和技巧，严格按照操作规程进行操作，避免操作错误引发事故。
3.3加热时要确保管式加热炉内的温度和压力处于安全范围，不得超出规定的使用参数，避免设备过热和压力过高引发安全隐患。
3.4加热炉应配备连续监测和报警装置，及时发现并处理异常情况，避免事故扩大和发生。
四、应急预案和事故处理4.1建立健全的应急预案和事故处理制度，明确各级人员的责任和任务，确保及时、有效地应对突发情况，减少损失。
4.2针对不同类型的事故，制定相应的应急处置程序和方法，包括紧急停机、切断电源、疏散人员等措施，确保人员安全。
