水套式加热炉的结构及工作原理资料讲解

水套加热炉水套加热炉是为满足油气田特殊需要而设计的一种专用加热设备,主要用于油气集输系统过程中,将原油、天然气加热到工艺要求的温度,以便进行输送、沉降、分离、脱水和初加工。

是油气输送系统中应用广泛的专用设备，具有品种多、配置多样，结构紧凑、功能齐全、适用范围广等特点，是理想的加热设备。

一、水套加热炉结构原理水套炉是以水作为传热介质的间接加热设备，如图5-21。

水套炉是由简体、烟火管、气盘管和其他附件组成。

气盘管和进出筒体处用盘根密封，松紧由填料压盖调节。

水套炉通过水箱给炉内加水，水套炉炉内压力(壳程压力)为常压。

水套炉筒体上焊有温度计插孔，装有水位计，以控制水套炉运行。

水套炉筒体靠鞍式支座支撑，筒体上敷设耐火材料保温。

水套炉的加热原理是天然气燃烧器喷出的高温火焰直接加热烟火管，高温烟气向后流动，经烟气出口管进入烟箱，然后经烟囱排入大气。

但烟火管和烟气出口管附近的水受热后因密度减小而上升，与气盘管接触传热后温度下降，又因密度增加而下沉，又被加热后又上升，如此不断循环，以加热气盘管内的天然气，达到提高天然气气流温度的目的。

但要注意水套加热炉禁止超压使用，即气盘管内的天然气不能超过允许工作压力。

加热炉结构实物图燃料气管道(可预热) 加水包天然气进出管道及压变温变燃烧器（送风系统、点火系统、监测系统、燃料系统、电控系统）燃烧器多功能组合调节器（调节空气/燃料比例、监测炉温、压力火焰等）、人孔、液位计防爆门（烟囱或烟箱内发生爆炸时泄放压力）二、水套炉的运行操作规范1、开车前的准备工作1）首先检查炉体附件及各管线的阀门、管件、仪器、仪表是否装备齐全；2）对炉体及所有管线进行彻底吹扫和清洁，保证炉体及管线内不含液体和残渣；3）进行试漏检查，确保各个静密封点无泄漏；4）检查空气及烟气通道是否正常；5）检查燃烧器系统，保证燃料气压力正常，燃料气中不含液体。

2、开车步骤1）水套炉传热介质使用防冻液，防冻液冰点要低于当地最低环境温度。

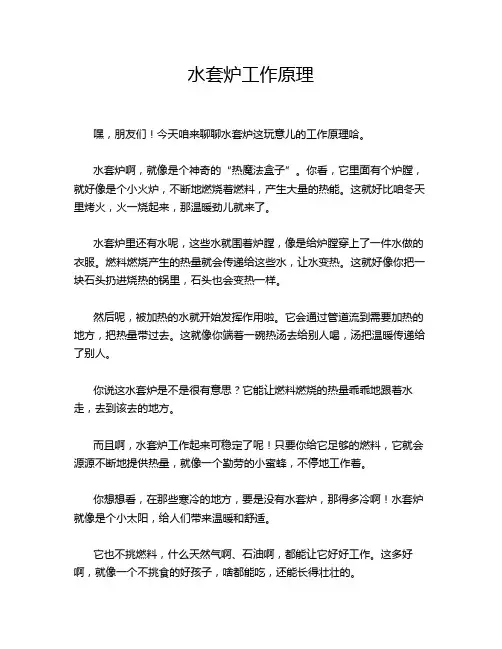

水套炉工作原理嘿，朋友们！今天咱来聊聊水套炉这玩意儿的工作原理哈。

水套炉啊，就像是个神奇的“热魔法盒子”。

你看，它里面有个炉膛，就好像是个小火炉，不断地燃烧着燃料，产生大量的热能。

这就好比咱冬天里烤火，火一烧起来，那温暖劲儿就来了。

水套炉里还有水呢，这些水就围着炉膛，像是给炉膛穿上了一件水做的衣服。

燃料燃烧产生的热量就会传递给这些水，让水变热。

这就好像你把一块石头扔进烧热的锅里，石头也会变热一样。

然后呢，被加热的水就开始发挥作用啦。

它会通过管道流到需要加热的地方，把热量带过去。

这就像你端着一碗热汤去给别人喝，汤把温暖传递给了别人。

你说这水套炉是不是很有意思？它能让燃料燃烧的热量乖乖地跟着水走，去到该去的地方。

而且啊，水套炉工作起来可稳定了呢！只要你给它足够的燃料，它就会源源不断地提供热量，就像一个勤劳的小蜜蜂，不停地工作着。

你想想看，在那些寒冷的地方，要是没有水套炉，那得多冷啊！水套炉就像是个小太阳，给人们带来温暖和舒适。

它也不挑燃料，什么天然气啊、石油啊，都能让它好好工作。

这多好啊，就像一个不挑食的好孩子，啥都能吃，还能长得壮壮的。

水套炉虽然看起来不起眼，但是它的作用可大了去了！它在石油开采、化工等很多领域都发挥着重要的作用呢。

没有它，好多工作可都没法顺利进行啦。

咱再想想，要是没有水套炉，那些石油啊、天然气啊怎么能顺利地被开采出来呢？它就像是一个默默奉献的幕后英雄，虽然不被大家经常提起，但是却非常重要。

所以说啊，水套炉真的是个很了不起的东西呢！它用自己小小的身躯，为我们的生活和工作带来了大大的便利。

咱们可不能小瞧了它呀！你说是不是呢？。

水套加热炉水套加热炉是为满足油气田特殊需要而设计的一种专用加热设备,主要用于油气集输系统过程中,将原油、天然气加热到工艺要求的温度,以便进行输送、沉降、分离、脱水和初加工。

是油气输送系统中应用广泛的专用设备，具有品种多、配置多样，结构紧凑、功能齐全、适用范围广等特点，是理想的加热设备。

一、水套加热炉结构原理水套炉是以水作为传热介质的间接加热设备，如图5-21。

水套炉是由简体、烟火管、气盘管和其他附件组成。

气盘管和进出筒体处用盘根密封，松紧由填料压盖调节。

水套炉通过水箱给炉内加水，水套炉炉内压力(壳程压力)为常压。

水套炉筒体上焊有温度计插孔，装有水位计，以控制水套炉运行。

水套炉筒体靠鞍式支座支撑，筒体上敷设耐火材料保温。

水套炉的加热原理是天然气燃烧器喷出的高温火焰直接加热烟火管，高温烟气向后流动，经烟气出口管进入烟箱，然后经烟囱排入大气。

但烟火管和烟气出口管附近的水受热后因密度减小而上升，与气盘管接触传热后温度下降，又因密度增加而下沉，又被加热后又上升，如此不断循环，以加热气盘管内的天然气，达到提高天然气气流温度的目的。

但要注意水套加热炉禁止超压使用，即气盘管内的天然气不能超过允许工作压力。

加热炉结构实物图燃料气管道(可预热)加水包天然气进出管道及压变温变燃烧器（送风系统、点火系统、监测系统、燃料系统、电控系统）火焰等）、人孔、液位计防爆门（烟囱或烟箱内发生爆炸时泄放压力）二、水套炉的运行操作规范1、开车前的准备工作1）首先检查炉体附件及各管线的阀门、管件、仪器、仪表是否装备齐全；2）对炉体及所有管线进行彻底吹扫和清洁，保证炉体及管线内不含液体和残渣；3）进行试漏检查，确保各个静密封点无泄漏；4）检查空气及烟气通道是否正常；5）检查燃烧器系统，保证燃料气压力正常，燃料气中不含液体。

2、开车步骤1）水套炉传热介质使用防冻液，防冻液冰点要低于当地最低环境温度。

打开加热炉加水包，向炉体内加入防冻液，将液位计液位控制在中间水位（一般为1/2~2/3）；2）供给燃料气（气压表压力为0.2—0.3MPa ），使加热炉预热。

加热炉的结构和工作原理加热炉是一种用于加热材料的设备，它能够提供高温环境来加热固体、液体或气体物质。

加热炉的结构和工作原理如下：一、加热炉的结构:1. 炉体外壳：加热炉的外壳通常由金属板制成，具有很强的耐热和耐腐蚀性能，以保护内部的热源和加热装置。

2. 加热装置：加热炉的加热装置通常位于炉体的底部或侧面，可采用电加热器、燃气燃烧器、石油燃烧器等不同的形式。

3. 隔热层：加热炉的隔热层主要用于减少热量的散失，提高炉腔的温度稳定性。

常用的隔热材料包括陶瓷纤维、石棉等。

4. 控制系统：加热炉的控制系统通常由温度控制器、计时器、电源控制等部分组成，用于调节加热功率和控制炉腔温度。

5. 排气系统：加热炉通常需要排除炉内产生的有害气体或烟雾，使用排气系统可以有效将这些气体排出。

二、加热炉的工作原理：1. 加热炉的加热方式可以分为辐射加热和对流加热两种形式。

- 辐射加热：通过辐射传热的方式，将加热源所产生的热能传递给被加热的物料。

在加热炉内部，加热源（如电加热器或燃气燃烧器）产生高温，并释放红外线辐射能，这些能量通过辐射作用传递给物料表面，使其加热。

- 对流加热：通过传导和对流传热的方式，将热能传递给被加热的物料。

在加热炉内部，通过对流传热方式使加热源与物料表面之间建立热交换，将热能逐渐传递给物料。

2. 加热炉的工作过程通常包括预热、加热和冷却三个阶段。

- 预热：在加热炉的开始阶段，加热源被启动，并通过传热方式将热能传递给物料，提高其温度。

- 加热：在预热阶段之后，加热源继续工作，保持一定的加热功率，以维持物料的所需温度。

- 冷却：当物料达到所需温度后，加热源关闭，加热炉的内部温度逐渐下降，使物料冷却到所需温度。

加热炉的工作原理就是通过加热装置产生的热能，经过辐射或对流传热途径，将热能传递给物料，使其达到所需的温度。

同时，通过控制系统对功率和温度进行调节和控制，以满足对物料加热的要求。

总之，加热炉的结构和工作原理是多种要素的综合作用，可以根据具体的需求和工艺条件进行设计和调整，其应用广泛，例如在冶金、化工、电子、材料等领域中都有着重要的作用。

水套炉工作原理
水套炉是一种常用的加热设备，其工作原理是通过将加热介质（通常为蒸汽或热水）通过炉体外部的一层密封的水套来进行加热传递。

具体工作过程如下：
1. 加热介质进入水套炉的水套内部，通过管道系统输送进入。

2. 加热介质进入水套后，通过与外部的管道接触，传递热量给管道内的流体（通常为空气、液体或固体）。

3. 在热量传递过程中，加热介质的温度逐渐降低，同时被加热的流体温度逐渐升高。

4. 接收到热量的流体在经过水套炉后，可以达到预设的温度要求。

总的来说，水套炉的工作原理是通过将加热介质通过水套与待加热的流体进行热量传递，从而达到加热的目的。

水套加热炉的工作原理以水套加热炉的工作原理为标题，我们来探讨一下水套加热炉是如何工作的。

水套加热炉是一种常见的加热设备，广泛应用于工业生产中。

它的工作原理是利用外部加热源将热量传递给内部的加热介质，从而使加热介质升温，达到所需的加热效果。

我们来看一下水套加热炉的结构。

它主要由加热器、水套、加热介质、控制系统等组成。

加热器是提供热源的装置，可以是电加热器、燃气加热器等；水套则是将加热器和加热介质隔离开的装置，通常由金属材料制成，具有很好的导热性能；加热介质是水套加热炉内部的液体介质，通常选用水或油作为加热介质；控制系统则用于控制加热炉的工作温度和加热时间等参数。

当水套加热炉开始工作时，首先打开加热器，加热器开始提供热源。

热源通过水套传递给加热介质，使加热介质逐渐升温。

加热介质的温度会通过控制系统进行监测和调节，确保其在设定的温度范围内工作。

加热介质在升温过程中，会释放出大量的热量。

这些热量可以通过传导、对流和辐射等方式传递给需要加热的物体或工艺流体。

例如，在化工生产中，水套加热炉可以将热量传递给反应釜或蒸发器，从而实现反应或蒸发过程的加热需求。

在食品加工中，水套加热炉可以将热量传递给热水槽或蒸煮锅，从而实现食品的加热和煮熟。

需要注意的是，在使用水套加热炉时，必须确保加热介质的流动性。

因为加热介质在传递热量的过程中，会吸收大量的热能，从而导致温度升高。

如果加热介质长时间停留在加热器中，温度将会过高，可能引发安全事故。

因此，通常会通过泵或其他装置将加热介质循环流动，以保持加热介质的流动性和稳定性。

水套加热炉还可以通过控制系统对加热过程进行精确的控制。

通过设定和调节控制系统中的参数，可以实现加热炉的温度控制、加热时间控制等功能。

这对于一些对温度要求较高的工艺流程来说，非常重要。

水套加热炉的工作原理是利用外部加热源将热量传递给内部的加热介质，从而实现加热效果。

通过控制系统对加热过程进行控制，可以满足不同工艺流程对温度的要求。

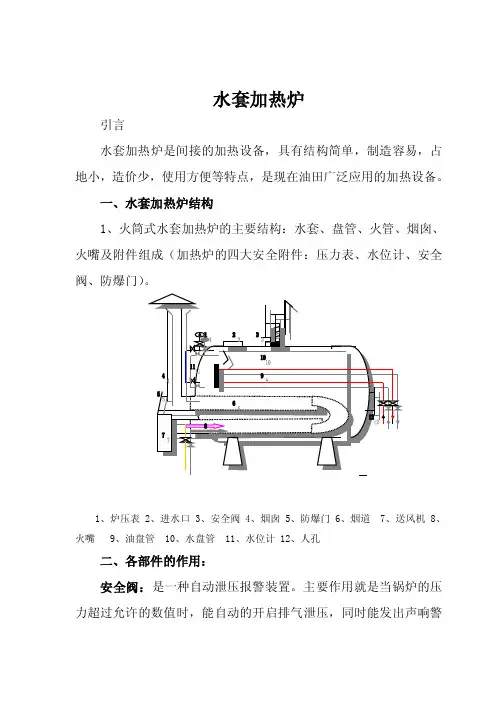

水套加热炉引言水套加热炉是间接的加热设备，具有结构简单，制造容易，占地小，造价少，使用方便等特点，是现在油田广泛应用的加热设备。

一、水套加热炉结构1、火筒式水套加热炉的主要结构：水套、盘管、火管、烟囱、火嘴及附件组成（加热炉的四大安全附件：压力表、水位计、安全阀、防爆门）。

1、炉压表2、进水口3、安全阀4、烟囱5、防爆门6、烟道7、送风机8、火嘴9、油盘管 10、水盘管 11、水位计 12、人孔二、各部件的作用：安全阀：是一种自动泄压报警装置。

主要作用就是当锅炉的压力超过允许的数值时，能自动的开启排气泄压，同时能发出声响警报，警告司炉人员，以便采取必要的措施，降低锅炉压力，防止锅炉造成爆炸事故。

在使用过程中要定时活动手柄防止阀芯和阀座粘连，冬季更要勤活动，防止阀座冻死而起不到保护作用。

压力表：是一种用来测量压力大小的仪表。

是操作人员的眼睛，它可以提示操作人员压力的大小，以便控制达到安全运行的目的，必须每月（我单位半年效验一次）校验一次。

水位计：是一种反应液位的测量仪表，用来指示锅炉内水位的高低，可以协助操作人员监视锅炉水位的动态，以便控制锅炉水位是否在正常范围内。

防爆门：防爆门的主要作用是当炉膛和烟道发生爆炸时，防爆门能自动开启泄压，使炉膛内的部分烟气排出，而达到泄压的目的。

三、点炉前检查：检查炉体、防爆孔是否完好，检查水套炉各部件及压力表、安全阀、火嘴、闸门等附件是否齐全完好，管线有无渗水漏气。

检查水套炉内水位是否达到要求（应在水位计的1/2—2/3之间）。

打开望火孔和调风板，排尽炉膛余气。

改通小循环闸门。

四、点炉的操作1、打开天然气阀门，观察气压表压力为0.05—0.2MPa时开供气循环闸门2、开回水闸门3、按照三不点火要求操作（即：不检查不点；天然气无控制不点；火嘴天然气漏气不点）；点火时注意风向，站在上风，以免烧伤；4、开出水循环阀门，回水阀门；循环不畅应进行导流，打开放空阀放空；5、改油进加热炉流程：开启进出、油阀门；6、调风板控制火苗，压力达到规定值；若水位下降，应加水；7、点炉后，应及时观察加热炉的运行状况，注意观察压力、温度的变化情况。

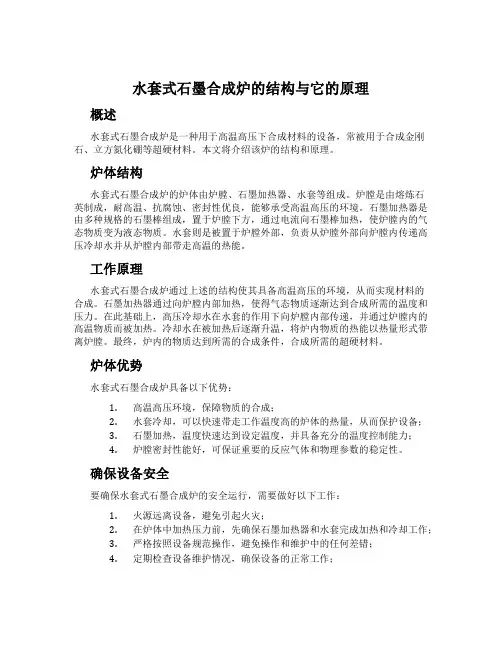

水套式石墨合成炉的结构与它的原理概述水套式石墨合成炉是一种用于高温高压下合成材料的设备，常被用于合成金刚石、立方氮化硼等超硬材料。

本文将介绍该炉的结构和原理。

炉体结构水套式石墨合成炉的炉体由炉膛、石墨加热器、水套等组成。

炉膛是由熔炼石英制成，耐高温、抗腐蚀、密封性优良，能够承受高温高压的环境。

石墨加热器是由多种规格的石墨棒组成，置于炉膛下方，通过电流向石墨棒加热，使炉膛内的气态物质变为液态物质。

水套则是被置于炉膛外部，负责从炉膛外部向炉膛内传递高压冷却水并从炉膛内部带走高温的热能。

工作原理水套式石墨合成炉通过上述的结构使其具备高温高压的环境，从而实现材料的合成。

石墨加热器通过向炉膛内部加热，使得气态物质逐渐达到合成所需的温度和压力。

在此基础上，高压冷却水在水套的作用下向炉膛内部传递，并通过炉膛内的高温物质而被加热。

冷却水在被加热后逐渐升温，将炉内物质的热能以热量形式带离炉膛。

最终，炉内的物质达到所需的合成条件，合成所需的超硬材料。

炉体优势水套式石墨合成炉具备以下优势：1.高温高压环境，保障物质的合成；2.水套冷却，可以快速带走工作温度高的炉体的热量，从而保护设备；3.石墨加热，温度快速达到设定温度，并具备充分的温度控制能力；4.炉膛密封性能好，可保证重要的反应气体和物理参数的稳定性。

确保设备安全要确保水套式石墨合成炉的安全运行，需要做好以下工作：1.火源远离设备，避免引起火灾；2.在炉体中加热压力前，先确保石墨加热器和水套完成加热和冷却工作；3.严格按照设备规范操作，避免操作和维护中的任何差错；4.定期检查设备维护情况，确保设备的正常工作；总结水套式石墨合成炉是一种用于高温高压下合成材料的设备。

它通过石墨加热器和水套的作用，实现了高温高压的环境，从而使材料得以合成。

由于其优良的密封性能和温度控制能力，使得炉体的工作稳定，也使得其具备很好的安全性能。

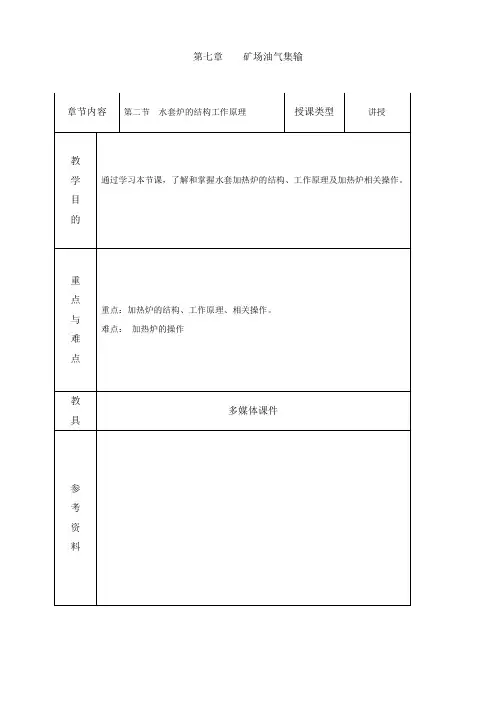

第七章矿场油气集输第七章矿场油气集输第二节水套炉的结构工作原理给原油加热是油气集输过程中的最基本的工艺技术。

原油的储存、运输、脱水、稳定等都需要将原油加热到所需的温度。

加热原油所需的热能，来源于不同的热源和不同的方法。

加热炉是给原油等介质加热的一种设备，即加热炉利用燃料燃烧的火焰和烟气作为加热剂，来加热金属管内或容器中流动的原油或水。

有不同的种类。

常用的加热炉有两种类型：直接加热式加热炉和间接式加热炉。

一、水套加热炉的结构水套加热炉由水套、炉膛、火咀、沸腾管四个部分组成，是间接加热的油田常用加热设备，它具有效率高、便于操作管理、安全可靠等特点。

（如下图所示）二、水套加热炉的工作原理燃料在火筒中燃烧后，产生的热能以辐射、对流等传热形式将热量传给水套中的水，使水的温度升高，并部分汽化，水及其蒸汽再将热量传递给油盘管中的原油，使油获得热量，温度升高。

三、加热炉的操作（一）点炉前的准备工作1、准备工作：1）工具、用具、材料准备：250mm活动扳手2把，450mm管钳1把，阀门扳手1把；2）穿戴好劳动保护用品。

2、操作步骤：1）新建炉或检修后的加热炉，必须经过严密强度试压（实验压力为工作压力的1.5-2倍），稳压24h，检查各部有无渗漏现象，合格后方可使用。

2）检查炉顶、炉膛、保温表、炉管和烟道是否达到投产要求，并清除炉膛和烟道内施工或检修遗留下来的杂物。

3）检查风门、防爆门、观火口、火嘴是否安装合格，风门挡板是否灵活好用，并根据燃烧量调节好风门开度。

4）检查水位计是否密封，接头是否好用，并调整水位至2/3的位置。

5）检查安全阀、上水阀是否灵活好用，上水管线是否畅通。

6）检查各种仪表（压力表、温度计）是否齐全完好，投用熄火、停炉报警装置。

7）检查燃料油、天然气是否充足，管线是否畅通，各油气阀是否关闭严密，有无渗漏现象，并启动燃料油泵及电加热器，使燃油进行循环，燃料油压力控制在本炉的适用规定范围内。

8）使用转烧火嘴时，要对电路和油路进行检查，是否达到点火要求。
