下载文档原格式
塑胶件阻燃测试方法和标准Revised as of 23 November 2020等级代表HB 水平燃烧 (Horizontal Burn) ，仅有一个等级可能。
V 垂直燃烧 (Vertical Burn) ，有 3 个等级： V-0 是最高， V-1 较低，然后是 V-2 。
5V 垂直燃烧 (Vertical Burn) ，使用大型 125mm 火焰，有 1 个或 2 个等级 5V-A 或5V-B 。
VTM 垂直薄材料 (Vertical Thin Material) ，和 V 等级之可能性类型相同，但在 V 后面加 TM 。
测试有 3 个主要的层级：1. 20mm 火焰，判定结果 HB 、 V-0 、 V-1 或 V-2 的等级2. 125mm 火焰，判定结果 5V-A 或 5V-B 的等级3. 20mm 火焰针对薄材料，判定结果 VTM-0 、 VTM-1 或 VTM-2 的等级任何材料针对 V-0 、 V-1 或 V-2 等级的可能性之起始点都是开始于 20mm 火焰的测试。
所有的三个等级基于该单一个测试。
等级是视测试结果而定；针对这些等级的各别并没有独立的测试。
V 等级需要 5 个样品， HB 只需要 3 个。
当开始以 V 测试但若材料在前 2 个样品显示出不良特性时可以使用所剩下的第 3 个样品转换测试到 HB 。
当材料测试成为 V-0 时，该材料可以接着用 125mm 火焰测试看看 5V-A 或 5V-B等级之可能性。
但是仅有在该材料通过 V-0 等级时才可以施行该 VTM 测试。
若材料很薄，则不能依任何 V 等级测试之，因为材料在火焰的热度中会 " 飘动 " 该材料应该被当成一个薄材料以 VTM 测试程序来测试。
同样地，仅有在该材料没通过或无法依据 V 测试程序适当地测试时才可以施行该 VTM 测试。
耐燃等级— UL 颁布针对单一材料，UL 应该仅颁布一个等级。
等级编辑语音塑料阻燃等级由HB，V-2，V-1向V-0逐级递增：1、HB：UL94标准中最低的阻燃等级。
要求对于3到13 毫米厚的样品，燃烧速度小于40毫米每分钟；小于3毫米厚的样品，燃烧速度小于70毫米每分钟；或者在100毫米的标志前熄灭。
2、V-2：对样品进行两次10秒的燃烧测试后，火焰在60秒内熄灭。
可以有燃烧物掉下。
3、V-1：对样品进行两次10秒的燃烧测试后，火焰在60秒内熄灭。
不能有燃烧物掉下。
4、V-0：对样品进行两次10秒的燃烧测试后，火焰在30秒内熄灭。
不能有燃烧物掉下。
标准测试编辑语音UL94HB样品：5"×1/2"×厚度（典型厚度是1/16"，1/8",1/4"）程序：每一厚度有三件样品要进行测试，在试验之前，先把样品置于20℃,50%RH 的条件下48 小时。
样品要放置在与长轴平行，与短轴成45･角的地方。
每一件样品，从其一端画两条线1"和4"。
把高为1"的蓝色火焰置于样品悬空的那一端，燃烧30 秒后拿开。
如果火焰拿走后样品持续燃烧，那么就要测量样品在两个宽度标记之间燃烧的时间，并且燃烧比率以每分钟多少英寸计算的。
级别要求94HBA：对于厚度为0.120"到0.500"之间的样品，在3.0"的跨度内，燃烧速度不能超过1.5"每分钟B：对于厚度小于0.120"的样品，在3.0"的跨度燃烧速度不能超过3.0"每分钟C：火焰在接近4.0"标记的时候，样品就终止燃烧。
UL94V－0，V－1，V－2样品：5"×1/2"×厚度（典型厚度为1/16",1/8",1/4"）程序每一厚度有总共10 件样品（2 套）测试。
每一厚度的5 件样品在23℃、50%RH 的条件下放置48 小时后再进行测试。

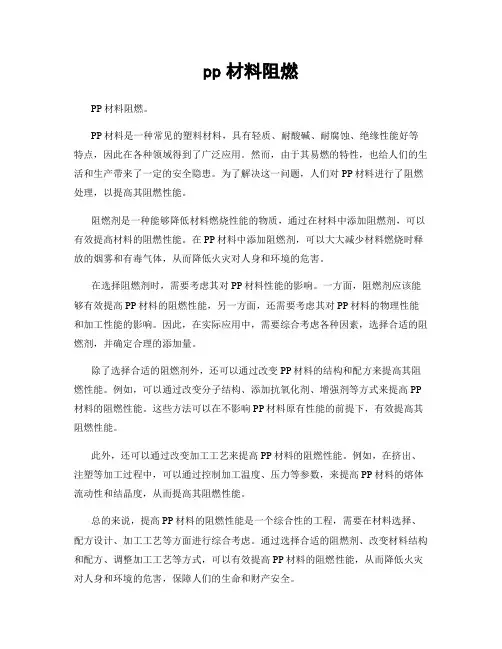

pp材料阻燃
PP材料阻燃。
PP材料是一种常见的塑料材料，具有轻质、耐酸碱、耐腐蚀、绝缘性能好等特点，因此在各种领域得到了广泛应用。
然而，由于其易燃的特性，也给人们的生活和生产带来了一定的安全隐患。
为了解决这一问题，人们对PP材料进行了阻燃处理，以提高其阻燃性能。
阻燃剂是一种能够降低材料燃烧性能的物质，通过在材料中添加阻燃剂，可以有效提高材料的阻燃性能。
在PP材料中添加阻燃剂，可以大大减少材料燃烧时释放的烟雾和有毒气体，从而降低火灾对人身和环境的危害。
在选择阻燃剂时，需要考虑其对PP材料性能的影响。
一方面，阻燃剂应该能够有效提高PP材料的阻燃性能，另一方面，还需要考虑其对PP材料的物理性能和加工性能的影响。
因此，在实际应用中，需要综合考虑各种因素，选择合适的阻燃剂，并确定合理的添加量。
除了选择合适的阻燃剂外，还可以通过改变PP材料的结构和配方来提高其阻燃性能。
例如，可以通过改变分子结构、添加抗氧化剂、增强剂等方式来提高PP 材料的阻燃性能。
这些方法可以在不影响PP材料原有性能的前提下，有效提高其阻燃性能。
此外，还可以通过改变加工工艺来提高PP材料的阻燃性能。
例如，在挤出、注塑等加工过程中，可以通过控制加工温度、压力等参数，来提高PP材料的熔体流动性和结晶度，从而提高其阻燃性能。
总的来说，提高PP材料的阻燃性能是一个综合性的工程，需要在材料选择、配方设计、加工工艺等方面进行综合考虑。
通过选择合适的阻燃剂、改变材料结构和配方、调整加工工艺等方式，可以有效提高PP材料的阻燃性能，从而降低火灾对人身和环境的危害，保障人们的生命和财产安全。
塑胶材料的阻燃性关于塑胶材料的阻燃性能符号UL-94 V-2/1.5（V-0/3.0）是什么意思？UL-94，美国电子电器协会的阻燃标准，V-2指的是阻燃级别，分别有V0、V1、V2、HB等，1.5，3.0是阻燃产品的厚度，因为产品的厚度对阻燃的等级有影响，所以加以标示。
材料可燃性分级是根据UL94 划分的几个等级你说的UL90我是没见过UL94分5VA-5VB-V0-V1-V2-HB40-HB75从左至右阻燃越差阻燃级别对应温度是多少？比如UL-94-v-0应该与温度无关。
UL阻燃性分类体系如下：UL94 V0评定方法：从点燃后把火焰移开后样品能快速自熄到在一定时间间隙内无燃烧的熔体滴落（也就是说，燃烧着的熔体滴落在位于测试样品下面的一英尺（30.48cm）的棉花垫上，不能引燃棉花。
UL94 V1评定方法与V0类似，只不过它要求的自熄时间要长些。
这种测试允许熔体滴落在棉花垫上，但不能点燃棉花。
UL94 V2和V1相同，只是它允许燃烧着的熔滴将一英尺下面的棉花点燃。
UL94 V5是最严格的检测方法，它涉及到塑料制品实际在火焰里的寿命。
实验要求火焰长度为5in(127mm)，对测试样品施加五次燃烧，其间不允许有熔滴滴落，不允许测试样品有明显的扭曲，也不能产生任何被烧出来的洞在UL 认证中5V是塑料阻燃等级中要求最为苛刻的。
在UL认证中，塑料燃烧性的认证方法有两种：一种是我们通常见到的最多的UL94 V0，V1，V2，V5，这是垂直燃烧方法；另一种是我们很少见到的UL94 HB，这是水平测试方法。
一般塑料阻燃等级:5V优于V-0,V-0优于V-1,V-1优于V-2,V-2优于HB.V-0：对样品进行两次10秒的燃烧测试后，火焰在10秒内熄灭（离开火焰试样就熄灭）。
不能有燃烧物掉下。
V-1：对样品进行两次10秒的燃烧测试后，火焰在30秒内熄灭。
不能有燃烧物掉下。
V-2：对样品进行两次10秒的燃烧测试后，火焰在30秒内熄灭。

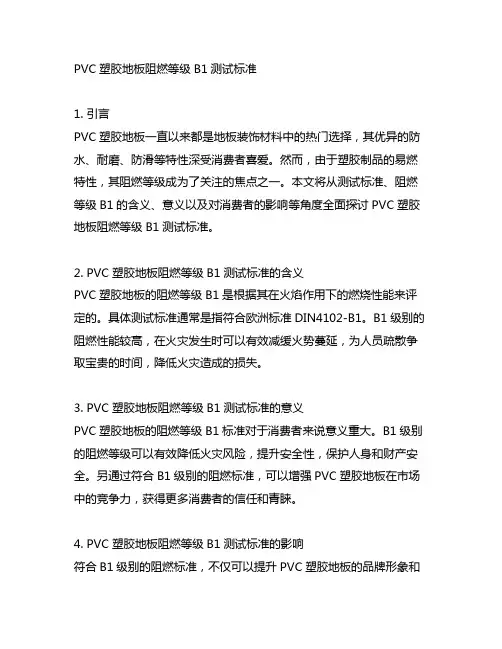

PVC塑胶地板阻燃等级B1测试标准1. 引言PVC塑胶地板一直以来都是地板装饰材料中的热门选择，其优异的防水、耐磨、防滑等特性深受消费者喜爱。
然而，由于塑胶制品的易燃特性，其阻燃等级成为了关注的焦点之一。
本文将从测试标准、阻燃等级B1的含义、意义以及对消费者的影响等角度全面探讨PVC塑胶地板阻燃等级B1测试标准。
2. PVC塑胶地板阻燃等级B1测试标准的含义PVC塑胶地板的阻燃等级B1是根据其在火焰作用下的燃烧性能来评定的。
具体测试标准通常是指符合欧洲标准DIN4102-B1。
B1级别的阻燃性能较高，在火灾发生时可以有效减缓火势蔓延，为人员疏散争取宝贵的时间，降低火灾造成的损失。
3. PVC塑胶地板阻燃等级B1测试标准的意义PVC塑胶地板的阻燃等级B1标准对于消费者来说意义重大。
B1级别的阻燃等级可以有效降低火灾风险，提升安全性，保护人身和财产安全。
另通过符合B1级别的阻燃标准，可以增强PVC塑胶地板在市场中的竞争力，获得更多消费者的信任和青睐。
4. PVC塑胶地板阻燃等级B1测试标准的影响符合B1级别的阻燃标准，不仅可以提升PVC塑胶地板的品牌形象和市场份额，还可以为消费者打造更安全、更可靠的使用环境。
在PVC塑胶地板行业中，更多的企业也开始重视并努力提升自己产品的阻燃等级，以满足市场和消费者的需求。
5. 个人观点与理解作为PVC塑胶地板的写手，我深刻认识到阻燃等级B1测试标准对产品质量和消费者的影响。
越来越多的消费者开始关注产品的安全性能，而阻燃等级B1便成为了衡量产品品质的标准之一。
作为生产厂家或消费者，都应该重视PVC塑胶地板的阻燃等级，从源头把控产品质量，切实保障消费者的利益。
6. 总结通过对PVC塑胶地板阻燃等级B1测试标准的全面解析，我们深入理解了其含义、意义和对消费者的影响。
在今后的选择和使用过程中，我们应当更加关注产品的安全性能，选择符合B1级别的阻燃标准的PVC塑胶地板，为自己和家人的生活安全保驾护航。

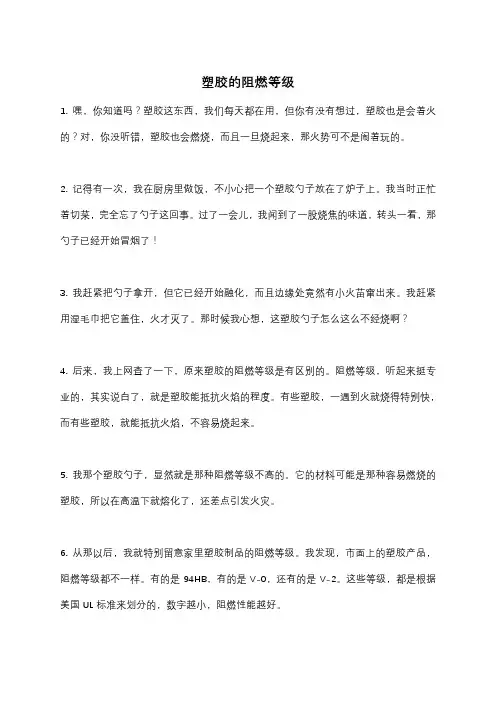

塑胶的阻燃等级1. 嘿，你知道吗？塑胶这东西，我们每天都在用，但你有没有想过，塑胶也是会着火的？对，你没听错，塑胶也会燃烧，而且一旦烧起来，那火势可不是闹着玩的。
2. 记得有一次，我在厨房里做饭，不小心把一个塑胶勺子放在了炉子上。
我当时正忙着切菜，完全忘了勺子这回事。
过了一会儿，我闻到了一股烧焦的味道，转头一看，那勺子已经开始冒烟了！3. 我赶紧把勺子拿开，但它已经开始融化，而且边缘处竟然有小火苗窜出来。
我赶紧用湿毛巾把它盖住，火才灭了。
那时候我心想，这塑胶勺子怎么这么不经烧啊？4. 后来，我上网查了一下，原来塑胶的阻燃等级是有区别的。
阻燃等级，听起来挺专业的，其实说白了，就是塑胶能抵抗火焰的程度。
有些塑胶，一遇到火就烧得特别快，而有些塑胶，就能抵抗火焰，不容易烧起来。
5. 我那个塑胶勺子，显然就是那种阻燃等级不高的。
它的材料可能是那种容易燃烧的塑胶，所以在高温下就熔化了，还差点引发火灾。
6. 从那以后，我就特别留意家里塑胶制品的阻燃等级。
我发现，市面上的塑胶产品，阻燃等级都不一样。
有的是94HB，有的是V-0，还有的是V-2。
这些等级，都是根据美国UL标准来划分的，数字越小，阻燃性能越好。
7. 比如94HB，这种塑胶在燃烧测试中，火焰会自行熄灭，但可能会有燃烧的痕迹。
而V-0等级的塑胶，即使在两次10秒的火焰冲击下，也不会有燃烧或者燃烧滴落物。
8. 我还记得有一次，我去一个朋友家，看到他家的电视后面堆满了电线。
那些电线的外皮，都是那种黑色的塑胶，看起来很普通。
我问他，这些电线的阻燃等级是多少，他竟然完全不知道。
9. 我告诉他，这些电线的阻燃等级很重要，因为如果电线短路起火，阻燃等级高的电线就能更好地阻止火势蔓延。
他听了之后，赶紧检查了一下电线的标签，发现那些电线都是V-1等级的。
10. 从那以后，我朋友就特别重视家里的电线安全。
他甚至还换了一些阻燃等级更高的电线，以确保家里的安全。
11. 通过这些经历，我意识到，塑胶的阻燃等级真的很重要。

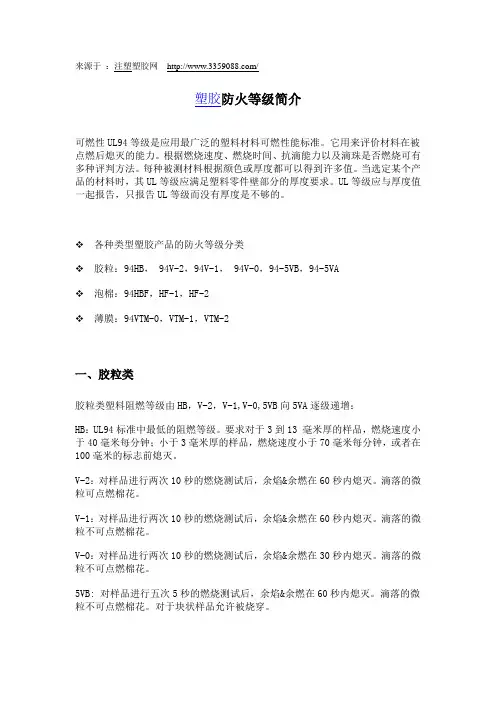

来源于：注塑塑胶网/塑胶防火等级简介可燃性UL94等级是应用最广泛的塑料材料可燃性能标准。
它用来评价材料在被点燃后熄灭的能力。
根据燃烧速度、燃烧时间、抗滴能力以及滴珠是否燃烧可有多种评判方法。
每种被测材料根据颜色或厚度都可以得到许多值。
当选定某个产品的材料时，其UL等级应满足塑料零件壁部分的厚度要求。
UL等级应与厚度值一起报告，只报告UL等级而没有厚度是不够的。
各种类型塑胶产品的防火等级分类胶粒：94HB， 94V-2，94V-1， 94V-0，94-5VB，94-5VA泡棉：94HBF，HF-1，HF-2薄膜：94VTM-0，VTM-1，VTM-2一、胶粒类胶粒类塑料阻燃等级由HB，V-2，V-1,V-0,5VB向5VA逐级递增：HB：UL94标准中最低的阻燃等级。
要求对于3到13 毫米厚的样品，燃烧速度小于40毫米每分钟；小于3毫米厚的样品，燃烧速度小于70毫米每分钟，或者在100毫米的标志前熄灭。
V-2：对样品进行两次10秒的燃烧测试后，余焰&余燃在60秒内熄灭。
滴落的微粒可点燃棉花。
V-1：对样品进行两次10秒的燃烧测试后，余焰&余燃在60秒内熄灭。
滴落的微粒不可点燃棉花。
V-0：对样品进行两次10秒的燃烧测试后，余焰&余燃在30秒内熄灭。
滴落的微粒不可点燃棉花。
5VB: 对样品进行五次5秒的燃烧测试后，余焰&余燃在60秒内熄灭。
滴落的微粒不可点燃棉花。
对于块状样品允许被烧穿。
5VA: 对样品进行五次5秒的燃烧测试后，余焰&余燃在30秒内熄灭。
滴落的微粒不可点燃棉花。
对于块状样品不允许被烧穿。
二、泡棉类UL94 HBF、HF-1、HF-2水平燃烧测试适用产品：泡沫材料；样品尺寸：15 pieces (150± 5) X (50± 1) mm X thickness (最小厚度和最大厚度都要提供, 当最大厚度和最小厚度的测试结果不一致，则中间的厚度也要提供，间隔不要超过6mm，试样宽度不要超过50mm测试方法：UL94:1997、ASTM D4986-03(泡沫塑料)、IEC 60695-11-10(2003)、ISO 3852-88(软质泡沫材料)；测试相关介绍：在试件的25MM，60MM，120MM处做参考标记，翼顶喷嘴的火焰施加于水平放置在丝网上的泡沫塑料一侧，施加火源时间为60S，测定试件的燃烧速率；评定方法：UL 94 HBF：在25MM及125MM两个标记间材料燃烧速率不超过40MM/MIN，或在125MM标记前自熄，但不符合UL 94 HF-1及UL 94 HF-2的要求；UL 94 HF-1：一组5个试样中至少有4个明燃时间小于等于2S，任何一个试件的明燃时间不超过10S。

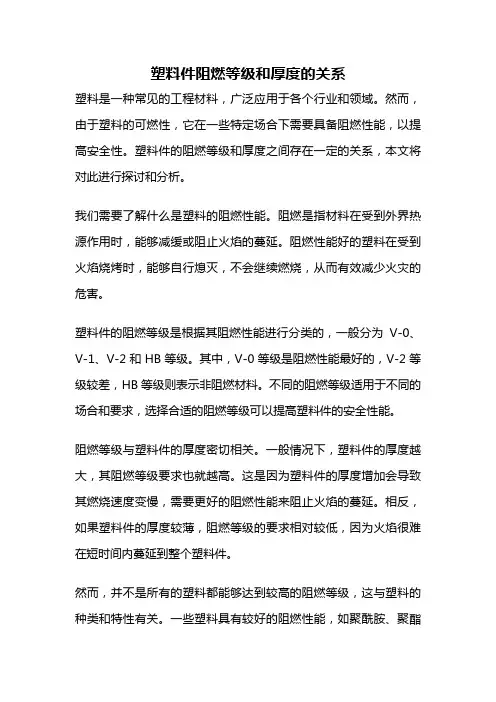

塑料件阻燃等级和厚度的关系塑料是一种常见的工程材料，广泛应用于各个行业和领域。
然而，由于塑料的可燃性，它在一些特定场合下需要具备阻燃性能，以提高安全性。
塑料件的阻燃等级和厚度之间存在一定的关系，本文将对此进行探讨和分析。
我们需要了解什么是塑料的阻燃性能。
阻燃是指材料在受到外界热源作用时，能够减缓或阻止火焰的蔓延。
阻燃性能好的塑料在受到火焰烧烤时，能够自行熄灭，不会继续燃烧，从而有效减少火灾的危害。
塑料件的阻燃等级是根据其阻燃性能进行分类的，一般分为V-0、V-1、V-2和HB等级。
其中，V-0等级是阻燃性能最好的，V-2等级较差，HB等级则表示非阻燃材料。
不同的阻燃等级适用于不同的场合和要求，选择合适的阻燃等级可以提高塑料件的安全性能。
阻燃等级与塑料件的厚度密切相关。
一般情况下，塑料件的厚度越大，其阻燃等级要求也就越高。
这是因为塑料件的厚度增加会导致其燃烧速度变慢，需要更好的阻燃性能来阻止火焰的蔓延。
相反，如果塑料件的厚度较薄，阻燃等级的要求相对较低，因为火焰很难在短时间内蔓延到整个塑料件。
然而，并不是所有的塑料都能够达到较高的阻燃等级，这与塑料的种类和特性有关。
一些塑料具有较好的阻燃性能，如聚酰胺、聚酯等；而一些塑料则具有较差的阻燃性能，如聚乙烯、聚丙烯等。
因此，在选择塑料件时，除了考虑其厚度外，还需要考虑塑料本身的阻燃性能。
为了提高塑料件的阻燃性能，可以采取一些措施。
一种常见的方法是在塑料中添加阻燃剂。
阻燃剂是一种能够抑制火焰蔓延的物质，可以提高塑料的阻燃性能。
塑料件的阻燃等级与其厚度密切相关。
塑料件的厚度越大，其阻燃等级要求也就越高。
然而，并不是所有的塑料都能够达到较高的阻燃等级，这与塑料本身的种类和特性有关。
为了提高塑料件的阻燃性能，可以采取添加阻燃剂等措施。
通过合理选择塑料和采取适当的措施，可以提高塑料件的阻燃性能，保障使用时的安全性。

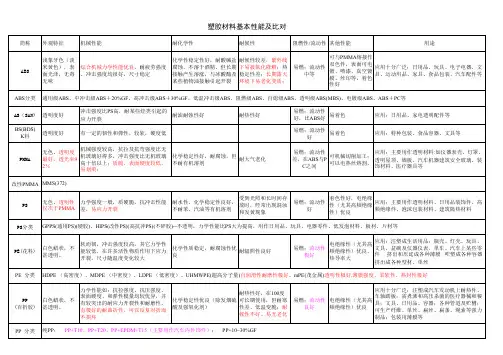

pbt塑胶材料标准
聚对苯二甲酸丁二酯（PBT）是一种（半）结晶聚合物，是聚酯的一种。
PBT塑胶材料的标准如下：
- 外观颜色：外观颜色可能因PBT塑胶材料的型号而有所不同。
- 规格级别：通常为注塑级。
- 机械性能：拉伸强度为113MPa，弯曲强度为185MPa，简支梁冲击强度（无缺口）为3.3KJ/m。
- 电气性能：介电常数为3.3，介电强度为22KV/mm，体积电阻为10Ω·m。
- 热性能：热变形温度为201℃，阻燃性为V-0级。
PBT塑胶材料具有性质稳定、机械强度高、耐热性好等优点，但也存在对热水和紫外线敏感等缺点。
在使用PBT塑胶材料时，应根据实际需求选择合适的型号和性能，并注意安全和环保。
欢迎共阅
等 级 代 表
HB 水平燃烧 (Horizontal Burn) ，仅有一个等级可能。
V 垂直燃烧 (Vertical Burn) ，有 3 个等级： V-0 是最高， V-1 较低，然后是 V-2 。
5V 垂直燃烧 (Vertical Burn) ，使用大型 125mm 火焰，有 1 个或 2 个等级 5V-A 或 5V-B 。
VTM 垂直薄材料 (Vertical Thin Material) ，和 V 等级之可能性类型相同，但在 V 后面加 TM 。
" 耐燃测试之交*参照
UL94 参考 其它同等的测试方法
HB ASTM D635，ASTM D4804，IEC60707，ISO1210 V ，20mm 火焰 ASTM D3801，IEC60707，ISO1210 V ，20mm 火焰 (VTM 测试 ) ASTM D5048，ISO10351 V ，125mm 火焰 ASTM D 4804，ISO9773
UL94可然性试验包括下述四个测试方法： 1,材料分类为UL94HB 的水平燃烧测定方法
2,材料分类为UL94V-0 ULV-1 ULV-2的垂直燃烧测试方法
如果一组５个试样中有一个不符合表中要求应再取一组试样进行试验，第二组５个试样应全部符合要求。
如果第二组仍有一个试样不符合表中相应要求，则以两组中数值最大的级别作为该材料的级别。
如果试验结果超出ＦＶ－２项应要求，则该材料不能采用垂直燃烧法评定。
塑料结构件阻燃环保通用技术要求Page 1 of 41 目的和适用范围1.1 目的塑料结构件阻燃、环保通用技术要求是描述公司结构塑料零件的受控性文件，其作用为：●设计部门进行产品设计、选用塑料材料的依据。
●供应厂商进行模具设计、生产和检验的依据。
●品质部门验货、退货的依据。
●采购部门进行采购的依据。
●对供应厂商产品质量进行技术认证的依据。
1.2 适用范围本技术要求规定了塑料结构件的阻燃、环保要求，适用于塑料材料的选型、采购与检验。
2 引用的相关标准无3 型号通用技术要求，针对所有塑料结构件。
4 功能描述塑料件阻燃、环保性能5 塑料件的阻燃要求5.1 塑料材料的阻燃要求●一般情况塑料件阻燃等级必须达到UL94-V0级，零件最小壁厚必须达到对应塑料材料UL94-V0级要求的最小壁厚。
●对于特殊情况没有达到UL94-V0级的塑料零件，必须注明该塑料牌号材料对应的氧指数。
●对于大于18kg的设备外壳，阻燃等级必须达到UL94-5V级。
5.2 对公司整机结构设计人员要求●塑料零件必须选用公司整机工程信息平台上《公司塑料选型及价格表》中的塑料牌号。
●在图纸的标题栏中注明：塑料材料大类、零件的颜色、零件应达到的阻燃等级。
●在图纸技术要求中注明：塑料原材料厂家、具体的塑料牌号（可以选用1种以上的塑料牌号）。
5.3 对塑料件加工厂的要求●塑料牌号、阻燃等级以及氧指数等信息必须填写在模具合格证中，对于没有注明具体塑料牌号的开模厂家，设计及采购工程师均有权拒绝在模具合格证上签字。
●注塑厂必须选用设计图纸技术要求中注明的塑料牌号进行加工。
●注塑厂每批供货时必须向采购方（我司或结构整件供应商）提供《华为供应商塑料材质保证书》（见附录1）；●注塑供应商必须有健全的塑料材料进货、消耗管理追踪流程及记录。
5.4 对结构整件供应商的要求●保存注塑厂提供的各批次物料的《华为供应商塑料材质保证书》。
●在向华为供货时，需要提供产品中各塑料件的以上《材质保证书》或复印件。
PVC塑料的阻燃性与电绝缘性考察PVC塑料是一种常见的塑料材料，具有良好的绝缘性能和阻燃性能，广泛应用于电力、建筑、汽车等领域。
本文将分析PVC塑料的阻燃性和电绝缘性，并探讨其在实际应用中的优势和不足之处。
一、PVC塑料的阻燃性PVC塑料具有良好的阻燃性能，主要体现在以下几个方面：1.1 阻燃剂的添加PVC塑料中通常添加阻燃剂，如氢氧化镁、氧化锌等，这些阻燃剂在高温下能够释放出大量的水分，降低材料的燃烧温度，起到阻燃的作用。
阻燃剂的添加可以有效地提高PVC塑料的阻燃性能。
1.2 碳化层的形成在PVC塑料燃烧时，阻燃剂会通过氧化反应生成碳化物，形成一层碳化层，阻碍燃烧物质向内部蔓延。
这种碳化层能够有效地隔离氧气，减缓燃烧速度，提高PVC塑料的阻燃性能。
1.3 烟雾抑制PVC塑料燃烧时产生的烟雾量较少，燃烧产物中的一些有害物质也会被抑制。
这使得PVC塑料在火灾发生时，能够减少烟雾和有害气体的释放，提高人员疏散的时间。
二、PVC塑料的电绝缘性PVC塑料具有良好的电绝缘性能，主要体现在以下几个方面：2.1 体塑性PVC塑料的分子结构紧密，分子间力较大，使得PVC具有较高的体塑性，能够有效阻隔电流的流动。
这种体塑性使得PVC成为理想的电绝缘材料，适用于各种电器设备中。
2.2 介电强度PVC塑料具有较高的介电强度，能够承受较高的电场强度而不产生击穿。
这使得PVC塑料可用于制造高压电缆和绝缘电线等电气设备。
2.3 抗湿性PVC塑料的抗湿性能较好，能够在潮湿环境中保持稳定的绝缘性能。
这使得PVC塑料广泛应用于室外电缆和湿度较高的场所。
三、PVC塑料的优势和不足3.1 优势PVC塑料具有良好的绝缘性能和阻燃性能，能够满足各种电气设备的要求。
同时，PVC塑料的成本相对较低，易加工成型，具有较好的柔韧性和抗冲击性，广泛应用于电力、建筑、汽车等行业。
3.2 不足之处然而，PVC塑料在高温环境下容易发生热分解，会释放出有害气体，如氯化氢等。
塑膠材料的防火等級FOR *UL 94*總體可燃性UL94等級是應用最廣泛的塑膠材料可燃性能標準。
它用來評價材料在被點燃後熄滅的能力。
根據燃燒速度、燃燒時間、抗滴能力以及滴珠是否燃燒可有多種評判方法。
每種被測材料根據顏色或厚度都可以得到許多值。
當選定某個產品的材料時，其UL等級應滿足塑膠零件壁部分的厚度要求。
UL等級應與厚度值一起報告，只報告UL等級而沒有厚度是不夠的。
塑膠阻燃等級由HB，V-2，V-1,V-0,5VB向5VA逐級遞增：【HB】：UL94標準中最低的阻燃等級。
要求對於3到13 毫米厚的樣品，燃燒速度小於40毫米每分鐘；小於3毫米厚的樣品，燃燒速度小於70毫米每分鐘；或者在100毫米的標誌前熄滅。
【V-2】：對樣品進行兩次10秒的燃燒測試後，余焰&餘燃在60秒內熄滅。
滴落的微粒可點燃棉花。
【V-1】：對樣品進行兩次10秒的燃燒測試後，余焰&餘燃在60秒內熄滅。
滴落的微粒不可點燃棉花。
【V-0】：對樣品進行兩次10秒的燃燒測試後，余焰&餘燃在30秒內熄滅。
滴落的微粒不可點燃棉花。
【5VB】:對樣品進行五次5秒的燃燒測試後,余焰&餘燃在60秒內熄滅。
滴落的微粒不可點燃棉花。
對於塊狀樣品允許被燒穿.【5VA】: 對樣品進行五次5秒的燃燒測試後,余焰&餘燃在30秒內熄滅。
滴落的微粒不可點燃棉花。
對於塊狀樣品不允許被燒穿.這在各個安全標準裏面有要求的，比如IT設備要求如下：a. PCB: V-1以上;b. FBT, CRT, YOKE :V-2以上;c. WIRING HARNESS:V-2以上;d. CORD ANONORAGE: HB以上;e. 其他所有零件: V-2以上或HF-2以上;f. 例外情形:下述零件與電子零件(限會在失誤狀況下,因溫度過高而引燃的電子零件)若相隔13mm以上,或是相互間以至少V-1等級之障礙物隔開,則其耐燃等級要求如下:I. 小型的齒輪,凸輪,皮帶,軸承及其它小零件,不須防火證明;II. 空氣載液的導管,粉狀物容器及發泡塑膠零件,防火等級為HB以上或HBF以上g.下述件不須防火證明:I. 膠帶;II. 已獲認證零件;III.密封于無開孔且體積小於0.06m 金屬殼內之零件;IV.儀錶殼,儀錶面,指示燈或寶石,置於至少V-1等級的PCB上的IC,電晶體,光耦合器及其它小零件的外殼.【阻燃等級的定義】UL認證分幾個等級?是如何表示各等級?下面是詳細資料：美國阻燃材料標準及測試方法美國阻燃材料標準為ANSI/UL-94-1985標準UL94試驗共有五種：1．B級的水準燃燒試驗2．94V-0、94V-1、94V-2級的垂直燃燒試驗3．94 5-V級的垂直燃燒試驗4．用輻射板的火焰蔓延指數試驗（按ASTM E 162的標準測定這裏不作介紹）5．94VTM-0,94VTM-1,94VTM-2級的垂直燃燒試驗（VTM指極薄的材料這裏不作介紹）現分述如下：94HB級的水準燃燒試驗方法：本試驗採用長127mm，寬12.7mm，最大厚度12.7mm，最小厚度3.05mm的小條狀試樣。
塑胶阻燃等级划分引言：随着现代社会的发展，塑胶制品在各个领域得到广泛应用。
然而，塑胶制品的阻燃性能一直是人们关注的焦点。
为了确保塑胶制品在使用过程中的安全性，各国制定了一系列的塑胶阻燃等级划分标准。
本文将介绍塑胶阻燃等级的划分及其相关事实举例。
一、塑胶阻燃等级的划分标准1. 美国UL 94标准美国UL 94标准是全球最为广泛采用的塑胶阻燃等级划分标准之一。
根据该标准，塑胶材料的阻燃性能可分为V-0、V-1、V-2、HB等等级。
其中，V-0级别要求样品在火焰移除后不得燃烧超过10秒，并且不得有燃烧滴落。
2. 欧洲EN 13501标准欧洲EN 13501标准是欧洲地区常用的塑胶阻燃等级划分标准。
该标准将塑胶材料的阻燃性能分为A1、A2、B、C、D、E、F等级。
其中，A1级别表示非可燃材料，F级别表示无阻燃性能。
3. 中国GB/T 2408标准中国GB/T 2408标准是我国常用的塑胶阻燃等级划分标准。
该标准将塑胶材料的阻燃性能分为HB、V-2、V-1、V-0等级。
其中，HB级别要求样品在火焰移除后不得燃烧超过30秒，并且不得有燃烧滴落。
二、塑胶阻燃等级划分的意义1. 保护人身安全塑胶制品在使用过程中，如果发生火灾，其阻燃性能的好坏直接影响人身安全。
通过划分塑胶阻燃等级，可以筛选出具备较高阻燃性能的塑胶材料，减少火灾发生后的人身伤害。
2. 保护财产安全火灾不仅会对人身安全造成威胁，还会对财产造成严重损失。
使用具备较高阻燃等级的塑胶制品，可以有效减少火灾的发生和扩散，保护财产安全。
三、塑胶阻燃等级的实际应用1. 电子产品电子产品中常使用塑胶材料，而电子产品的电路板等部件容易发生短路等问题，引发火灾。
因此，对于电子产品来说，选择具备较高阻燃等级的塑胶材料尤为重要。
2. 建筑领域建筑领域中，塑胶材料被广泛应用于电线电缆的绝缘层、管道等部位。
如果这些塑胶材料不具备良好的阻燃性能，一旦发生火灾，将会对整个建筑物造成严重威胁。
塑胶阻燃等级塑胶阻燃等级是指塑胶材料在火灾条件下的阻燃性能。
塑胶材料是一种广泛应用于各个领域的材料，但由于其可燃性，一旦发生火灾，可能会加剧火势，并产生有害物质。
为了提高塑胶材料的安全性能，人们对其进行了阻燃处理。
根据阻燃效果的不同，将塑胶材料分为不同的阻燃等级。
一、UL94阻燃等级UL94是美国标准实验室（Underwriters Laboratories）制定的一种评价塑胶材料阻燃性能的测试方法。
根据该标准，将塑胶材料的阻燃性能分为V-0、V-1、V-2、HB等级。
1. V-0等级：材料的燃烧时间不超过10秒，燃烧滴落的燃料颗粒不会点燃棉花。
2. V-1等级：材料的燃烧时间不超过30秒，燃烧滴落的燃料颗粒不会点燃棉花。
3. V-2等级：材料的燃烧时间不超过30秒，燃烧滴落的燃料颗粒可能点燃棉花。
4. HB等级：材料的燃烧时间超过30秒，无滴落燃料。
二、IEC60695阻燃等级IEC60695是国际电工委员会制定的一种评价塑胶材料阻燃性能的测试方法。
根据该标准，将塑胶材料的阻燃性能分为HB、V-2、V-1、V-0、5VA、5VB等级。
1. HB等级：材料的燃烧时间超过30秒，无滴落燃料。
2. V-2等级：材料的燃烧时间不超过30秒，燃烧滴落的燃料颗粒可能点燃棉花。
3. V-1等级：材料的燃烧时间不超过30秒，燃烧滴落的燃料颗粒不会点燃棉花。
4. V-0等级：材料的燃烧时间不超过10秒，燃烧滴落的燃料颗粒不会点燃棉花。
5. 5VA等级：材料的燃烧时间不超过60秒，并且燃烧后的燃料颗粒不会点燃棉花。
6. 5VB等级：材料的燃烧时间不超过60秒，并且燃烧后的燃料颗粒可能点燃棉花。
三、GB/T 2408阻燃等级GB/T 2408是中国国家标准化管理委员会制定的一种评价塑胶材料阻燃性能的测试方法。
根据该标准，将塑胶材料的阻燃性能分为HB、V-2、V-1、V-0、5VA、5VB等级，与IEC60695标准相对应。

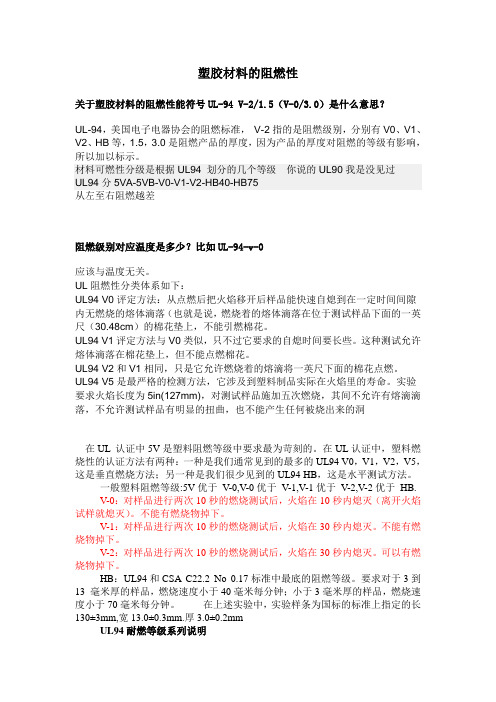

塑胶材料的阻燃性
关于塑胶材料的阻燃性能符号UL-94 V-2/1.5（V-0/3.0）是什么意思？
UL-94，美国电子电器协会的阻燃标准，V-2指的是阻燃级别，分别有V0、V1、V2、HB等，1.5，3.0是阻燃产品的厚度，因为产品的厚度对阻燃的等级有影响，所以加以标示。
材料可燃性分级是根据UL94 划分的几个等级你说的UL90我是没见过
UL94分5VA-5VB-V0-V1-V2-HB40-HB75
从左至右阻燃越差
阻燃级别对应温度是多少？比如UL-94-v-0
应该与温度无关。
UL阻燃性分类体系如下：
UL94 V0评定方法：从点燃后把火焰移开后样品能快速自熄到在一定时间间隙内无燃烧的熔体滴落（也就是说，燃烧着的熔体滴落在位于测试样品下面的一英尺（30.48cm）的棉花垫上，不能引燃棉花。
UL94 V1评定方法与V0类似，只不过它要求的自熄时间要长些。
这种测试允许熔体滴落在棉花垫上，但不能点燃棉花。
UL94 V2和V1相同，只是它允许燃烧着的熔滴将一英尺下面的棉花点燃。
UL94 V5是最严格的检测方法，它涉及到塑料制品实际在火焰里的寿命。
实验要求火焰长度为5in(127mm)，对测试样品施加五次燃烧，其间不允许有熔滴滴落，不允许测试样品有明显的扭曲，也不能产生任何被烧出来的洞
在UL 认证中5V是塑料阻燃等级中要求最为苛刻的。
在UL认证中，塑料燃烧性的认证方法有两种：一种是我们通常见到的最多的UL94 V0，V1，V2，V5，这是垂直燃烧方法；另一种是我们很少见到的UL94 HB，这是水平测试方法。
一般塑料阻燃等级:5V优于V-0,V-0优于V-1,V-1优于V-2,V-2优于HB.
V-0：对样品进行两次10秒的燃烧测试后，火焰在10秒内熄灭（离开火焰试样就熄灭）。
不能有燃烧物掉下。
V-1：对样品进行两次10秒的燃烧测试后，火焰在30秒内熄灭。
不能有燃烧物掉下。
V-2：对样品进行两次10秒的燃烧测试后，火焰在30秒内熄灭。
可以有燃烧物掉下。
HB：UL94和CSA C22.2 No 0.17标准中最底的阻燃等级。
要求对于3到13 毫米厚的样品，燃烧速度小于40毫米每分钟；小于3毫米厚的样品，燃烧速度小于70毫米每分钟。
在上述实验中，实验样条为国标的标准上指定的长130±3mm,宽13.0±0.3mm.厚3.0±0.2mm
UL94耐燃等级系列说明
UL 94 —测试在设备及装置中塑料材料的耐燃性。
此标准依据塑料材料的耐燃性，包含了各等级的一个范围。
等级代表
HB 水平燃烧(Horizontal Burn) ，仅有一个等级可能。
V 垂直燃烧(Vertical Burn)，有3个等级：V-0是最高，V-1较低，然后是V-2。
5V 垂直燃烧(Vertical Burn),使用大型125mm火焰，有1个或2个等级5V-A 或5V-B 。
VTM 垂直薄材料(Vertical Thin Material),和V等级之可能性类型相同，但在V后面加TM 。
测试有3个主要的层级：
1.20mm 火焰，判定结果HB,V-0, V-1或V-2的等级
2.125mm 火焰，判定结果5V-A或5V-B的等级
3.20mm 火焰针对薄材料，判定结果VTM-0，VTM-1或VTM-2的等级
任何材料针对V-0，V-1或V-2等级的可能性之起始点都是开始于20mm 火焰的测试。
所有的三个等级基于该单一个测试。
等级是视测试结果而定；针对这些等级的个别并没有独立的测试。
V 等级需要5个样品，HB只需要 3 个。
当开始以V测试但若材料在前2个样品显示出不良特性时可以使用所剩下的第3个样品转换测试到HB。
当材料测试成为V-0时，该材料可以接着用125mm火焰测试看看5V-A或5V-B等级之可能性。
但是仅有在该材料通过V-0等级时才可以施行该5V测试。
若材料很薄，则不能依任何V等级测试之，因为材料在火焰的热度中会" 飘动" 该材料应该被当成一个薄材料以VTM测试程序来测试。
同样地，仅有在该材料没通过或无法无法依据V 测试程序适当地测试时才可以施行该VTM 测试。
耐燃等级— UL颁布
针对单一材料，UL应该仅颁布一个等级。
所颁布的该等级应该为此特定材料所达到之"最佳"单一等级。
若一个材料通过了V-0等级并且接着测试并通过了5V-A等级，则只有5V-A等级应被颁布，因为它是比V-0等级更高的一个等级。
耐燃等级的发布
耐燃等级仅针对所测试之该厚度及组成发布及颁布。
这和许多其它等级，如针对机械强度之RTI不同。
RTI之等级针对所测试的厚度及所有更厚的应用都有效。
而耐燃等级则受限在该所测试的厚度且也只能于此受测试的厚度为止。
此差异的理由是因为UL认为耐燃等级很重要，因此这些等级不应对任何未经测试的材料组成或变化发布。
耐燃测试之交*参照
UL94参考其它同等的测试方法
HB ASTM D635,ASTM D4804,IEC60707,ISO1210
V,20mm 火焰ASTM D3801,IEC60707,ISO1210
V,20mm 火焰(VTM 测试) ASTM D5048,ISO10351
V,125mm 火焰ASTM D4804,ISO9773
可燃性UL94等级是应用最广泛的塑料材料可燃性能标准。
它用来评价材料在被点燃后熄灭的能力。
根据燃烧速度、燃烧时间、抗滴能力以及滴珠是否燃烧可有多种评判方法。
每种被测材料根据颜色或厚度都可以得到许多值。
当选定某个产品的材料时，其UL等级应满足塑料零件壁部分的厚度要求。
UL等级应与厚度值一起报告，只报告UL等级而没有厚度是不够的。
HB 厚度<3mm的水平试样缓慢燃烧，燃烧速度<76mm/min。
-------可以燃烧，只是要求了燃烧速度...
V-2 垂直试样在30秒内停止燃烧；允许有燃烧物滴下。
-----------------------30S会灭，可以有滴液
V-1 垂直试样在30秒内停止燃烧；不允许有液滴。
-----------------------30S会灭，不可以有滴液
V-0 垂直试样在10秒内停止燃烧；不允许有液滴。
-----------------------10S会灭，不可以有滴液
5V 对试棒燃烧5次，每次火焰都大于V测试中的火焰，每次持续5秒。
燃烧在60秒内停止。
5VB 试样板被烧穿（产生一个洞）。
-----------------------这个前提是符合V0测材料，允许烧穿洞
5VA 试样板未被烧穿（没有产生洞）－UL最高等级-----------------------这个前提是符合V0测材料，不允许烧穿洞
1、UL 94 HB*水平测试过程
对可燃性有安全方面的要求时，不允许使用HB材料。
通常情况下HB级的材料不能于电器，但机械或装饰品除外。
有时，人们会有误解：非FR材料（或没有打算用作FR材料的材料）不会自动满足HB的要求。
尽管最不严格，UL 94 HB仍是一个可燃性分类等级，必须经测试检测。
2、UL 94 V0，V1和V2*垂直测试过程
垂直测试使用与HB检测中相同的试样。
燃烧时间、发光时间、何时开始滴落以及下面的棉花是否被引燃都应注明。
燃烧滴落被认为是燃烧扩散的主要原因，也是区分V1与V2的标准。
3、UL 94－5V*垂直测试过程
UL 94－5V是所有UL测试中最严格的。
