电吹风电路及维修

电吹风简单维修引言：电吹风是我们日常生活中经常使用的电器之一，它为我们提供了方便快捷的吹干头发的功能。

然而，由于经常的使用，电吹风也可能会出现一些常见问题。

幸运的是，大多数电吹风问题都可以通过简单的维修来解决。

本文将介绍一些常见的电吹风问题及其简单的维修方法，帮助您解决一些常见的电吹风故障。

一、电吹风不工作1. 检查插座：首先，确保电吹风插头插入插座中并且连接稳固。

如果您怀疑问题可能是由于插座故障导致的，可以尝试将电吹风插到其他插座上进行测试。

2. 检查电源线：检查电吹风的电源线是否受损或断开。

如果有损坏或断开，应该更换电源线。

3. 检查开关：有时候，电吹风的开关可能损坏或卡住。

您可以用手轻轻尝试移动开关，看是否能使电吹风重新工作。

如果开关损坏，需要更换新的开关。

二、电吹风风力较弱1. 清理过滤网：电吹风使用一段时间后，过滤网会积聚灰尘和杂物，这可能会导致风力减弱。

将过滤网拆下，用水冲洗并彻底清除灰尘和杂物。

然后彻底晾干后重新安装。

2. 检查风扇叶片：有时候，电吹风的风扇叶片可能会被打结、拆下或破损，从而导致风力减弱。

检查风扇叶片是否完好无损，如果有损坏，应该更换新的风扇叶片。

三、电吹风变得非常热1. 清理进风口和出风口：电吹风的进风口和出风口可能会被灰尘和杂物堵塞，导致电吹风工作时发热。

定期检查并清理进风口和出风口，确保畅通。

2. 检查电机：电吹风过热的另一个原因可能是电机故障。

如果以上方法都无法解决问题，可能需要更换新的电机。

四、维护和使用注意事项1. 定期清洁：定期清洁电吹风，包括过滤网、进风口和出风口。

清洁时，确保电吹风已经断开电源，以避免电击风险。

2. 避免浸水：电吹风是电器设备，应该避免进水。

在使用中，尽量避免将电吹风放在水中或让水直接接触到电吹风。

3. 禁止长时间使用：长时间使用电吹风可能会导致过热，甚至引起电器故障。

建议每次使用不要超过30分钟，并且在使用时应该保持电吹风处于通风良好的环境中。

电吹风电路图及电吹风维修事项摘要电吹风主要用于头发的干燥和整形，但也可供实验室、理疗室及工业生产、美工等方面作局部干燥、加热和理疗之用。

根据它所使用的电动机类型，可分为交流串激式、交流罩极式和直流永磁式。

下面我们就一起来看看电吹风的电路图和维修事项。

您可能感兴趣：康夫电吹风好不好飞科电吹风好吗什么牌子的电吹风好电吹风电路图之结构和功率介绍电吹风的规格大小，主要按电功率划分，常用的规格有250瓦、350瓦、450瓦、550瓦、85电吹风主要用于头发的干燥和整形，但也可供实验室、理疗室及工业生产、美工等方面作局部干燥、加热和理疗之用。

根据它所使用的电动机类型，可分为交流串激式、交流罩极式和直流永磁式。

下面我们就一起来看看电吹风的电路图和维修事项。

电吹风电路图之结构和功率介绍电吹风的规格大小，主要按电功率划分，常用的规格有250瓦、350瓦、450瓦、550 瓦、850瓦、1000瓦，1200瓦等。

电吹风虽然在型式、款式和大小上有很大差别，但它们的内在结构大体相同，主要由电动机和它的驱动风叶、发热元件及电器控制开关件三大部分组成。

电动机、风叶和外壳结构件结合起来，便形成一部微型的吹风机。

电吹风电路图之原理介绍电吹风直接靠电动机驱动转子带动风叶旋转。

当风叶旋转时，空气从进风口吸入，由此形成的离心气流再由风筒前嘴吹出。

空气通过时，若装在风嘴中的发热支架上的发热丝已通电变热，则吹出的是热风；若选择开关不使发热丝通电发热，则吹出的是冷风。

电吹风就是以次来实现烘干和整形的目的。

电吹风电路图之电热元件电热元件：电吹风的电热元件是用电热丝绕制而成，装在电吹风的出风口处，电动机排出的风在出风口被电热丝加热，变成热风送出。

有的电吹风在电热元件附近装上恒温器，温度超过预定温度的时候切断电路，起保护作用。

避免电吹风维修注意事项1、电吹风只可在家庭中使用，勿作其他工业用途。

2、使用时确保手部是干燥的！切勿将电吹风浸入水中。

3、确保产品远离水，严禁在浴室或其他盛水容器附近使用电吹风。

电吹风常见故障及维修方法有些开关只具有两个状态：开或关、高或低。

有些则具有三个或更多状态。

不过，它们的检测和更换方法都一样。

下面介绍如何检测吹风机的开关：步骤1：拔下吹风机的电源，然后轻轻旋开并拆下外罩。

螺钉一般隐藏在电动机通风孔附近的凹槽内。

步骤2：控制器往往上装在手柄或主外罩上，并介乎电源线、风扇电动机以及冷却元件之间。

拆下来控制器并断裂其相连接。

步骤3：借助通断检测器或万用表，确保开关功能正常。

即，当启动开关处于off(关)的位置时显示断路(通断指示灯熄灭)，当它处于on(开)的位置时显示通路(通断指示灯亮起)。

无论在何种设置下，风速控制器和冷却元件控制器始终表明通路。

维修风扇：吹风机中的风扇从通风孔吸入空气，并通过管口将其喷出。

风速开关控制着输送给风扇的电流。

一般而言，吹风机中的风扇十分坚固耐用。

引致风扇故障的因素主要就是头发和湿气，这就是浴室中常用的两种物质。

头发、细毛及其他碎片可以阻塞进气口的网式过滤器。

为此，可以采用压缩空气或软毛牙刷展开洁净。

湿气可以导致组件短路，任何电动机都逃不过其害。

下面了解如何修理吹风机的风扇和电动机：步骤1：拆下外罩的螺钉，然后拿掉外罩。

步骤2：拆下来并检查风扇的叶片，并根据须要展开修理或更改。

步骤3：使用通断检测器进行检测，确保电流可以通过电动机(通断指示灯亮起)。

否则，请拆下电动机并更换额定功率和大小都相同的款型。

如果打听没用作更改的电动机，或其成本少于了崭新吹风机价格的一半，则何不考量更改整个吹风机。

维修加热元件：吹风机中的加热元件是一个持续高电阻导线，它缠绕在不导电的框架上。

在吹风机中，加热元件安装在管口或出风口内。

当有电流经过时，加热元件就会发热。

附近的风扇驱动空气经过该元件，这样空气在离开管口前即被加热。

下面介绍在怀疑吹风机的加热元件出现故障时如何进行检测：步骤1：拆下来吹风机的外罩和冷却元件的护罩。

步骤2：找到连接加热元件的两根导线。

查看导线和加热元件的线圈，确定是否有任何明显的断裂或碎片。

学修电吹风~常见故障检修一、不吹风、不发热的故障检修电吹风接上电源，按下功能操作开关后不吹风不发热的故障，故障范围涉及整个电吹风电路。

故障原因包括电源线是否断路、功能操作开关是否损坏、电动机和电热丝是否损坏等。

具体检修步骤如下所述。

【第1步】检查电源线用万用表Rx1挡测量电吹风电源线是否正常，只要其中有一根电源线岀现断路，则需更换电源线来排除故障，如图所示。

【第2步】检查功能操作开关用万用表Rx1挡测量功能操作开关内部各挡位触点是否接触良好，如果内部触点都不通，说明内部开路，需更换同规格的功能操作开关来排除故障，如图所示。

【第3步】检查温度调节开关和整流电路如果温度调节开关常闭触点内部开路，主电热丝不发热；如果整流二极管VD1〜VD4有损坏，电动机不转。

首先用万用表Rx1挡测量温度调节开关常闭触点是否导通，如果电阻值为无穷大，则该温度调节开关损坏，需更换新的开关；再用万用表Rx100挡测量4个桥式整流二极管的单向导电性是否良好，如果不正常，则更换同型号的整流二极管来排除故障，如图。

【第4步】检查电热丝和永磁直流电动机首先用万用表Rx10挡测量电热丝总成上的主发热丝和降压发热丝两端的电阻值是否约为75Ω和140Ω，如果电阻值为无穷大，则发热丝已烧断，则需更换电热丝。

再用万用表Rx1挡测量永磁直流电动机两端的电阻值是否约为5Ω，如果电阻为零或为无穷大，则说明该电动机损坏，需更换同规格的电动机来排除故障，如图所示。

二、有吹风但无热风的故障检修电吹风有吹风，说明电动机运转正常，只不过是无热风吹出，其故障发生在温度调节开关和主电热丝元件。

具体检修步骤如下所述。

【第1步】检查温度调节开关如果温度调节开关常闭触点内部开路，主电热丝不发热，无热风吹岀。

用万用表Rx1挡测量温度调节开关常闭触点是否导通，如果电阻值为无穷大，则该温度调节开关损坏，需更换新的开关来排除无热风吹出的故障，如图所示。

【第2步】检查主电热丝仔细观察电热总成上的电热丝有无烧断的痕迹，或者用万用表Rx10挡测量电热丝总成上的主发热丝两端的电阻值是否约为75Ω,如果电阻值为无穷大，说明发热丝已烧断，则需更换电热丝总成来排除无热风的故障，如图所示。

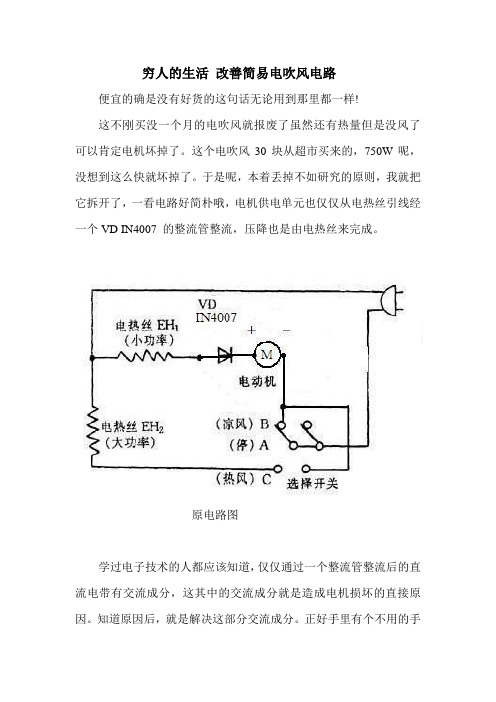

穷人的生活改善简易电吹风电路
便宜的确是没有好货的这句话无论用到那里都一样!
这不刚买没一个月的电吹风就报废了虽然还有热量但是没风了可以肯定电机坏掉了。

这个电吹风30块从超市买来的，750W呢，没想到这么快就坏掉了。

于是呢，本着丢掉不如研究的原则，我就把它拆开了，一看电路好简朴哦，电机供电单元也仅仅从电热丝引线经一个VD IN4007 的整流管整流，压降也是由电热丝来完成。

原电路图
学过电子技术的人都应该知道，仅仅通过一个整流管整流后的直流电带有交流成分，这其中的交流成分就是造成电机损坏的直接原因。

知道原因后，就是解决这部分交流成分。

正好手里有个不用的手
机充电器，拆开，如我所愿正好有几个同型号的管，看来IN4007 性能好，用得多啊，呵呵，这样就能组成桥式整流给电机供电了。

采用同学提供的意见并104瓷片电容改造后的电路图整个改造过程就是如此简单，对于我这样的穷人来说，又省下了买新电吹风的钱了，嘿嘿！高收入哦，10分钟就收入30块，一个小时呢有60分钟，那就是一小时赚180块，一天工作8小时，就是1440块，一个月4万3千200块？？？
哎呀，脑袋进水了，又做白日梦了。

电吹风故障排查与修复方法电吹风作为我们日常生活中常用的电器之一，经常用于干燥头发或创造发型。

然而，有时候我们可能会遇到电吹风出现故障的情况。

本文将为您介绍电吹风故障排查与修复的方法，帮助您维护和修复电吹风。

1. 故障：电吹风无法开机如果您的电吹风无法开机，首先要检查插头是否插紧，插座是否通电。

若这两者都没有问题，那么可能是电源开关故障。

您可以使用万用表测试电源开关的通断情况。

如果电源开关损坏，建议您联系专业维修人员进行更换。

2. 故障：电吹风风速或温度调节失效当您发现电吹风的风速或温度调节无法正常工作时，首先要检查是否有灰尘或杂物堵塞风道。

您可以使用软毛刷清理风道，确保气流畅通。

如果清理之后故障依然存在，那么可能是电吹风的控制电路损坏。

这种情况下，建议您联系专业维修人员进行修复或更换相关零部件。

3. 故障：电吹风过热或自动断电当电吹风工作一段时间后过热或自动断电，可能是由于散热系统故障导致。

您可以先检查电吹风是否有灰尘或杂物堵塞散热口，清洁散热口可以改善散热效果。

如果清洁后问题依然存在，可能是由于散热风扇或温控电路故障。

建议您将电吹风送到专业维修中心进行维修。

4. 故障：电吹风噪音过大电吹风使用一段时间后可能会出现噪音过大的问题，这通常是由于电机轴承磨损或风扇叶片松动引起的。

如果是轴承磨损导致的噪音，您可以滴入适量的润滑油进行维护。

如果是风扇叶片松动导致的噪音，您可以拧紧螺丝或更换风扇叶片。

维护小贴士：1. 定期清洁电吹风，特别是清理风道和散热口，以保持良好的散热效果。

2. 避免将电吹风浸入水中，以防止电器元件损坏，同时也防止触电危险。

3. 在使用电吹风时，避免将它长时间靠近皮肤或头发，以防止烫伤。

4. 当您不使用电吹风时，及时拔掉电源插头，以避免长时间待机损坏电器。

总结：电吹风是我们日常生活中不可或缺的电器之一，正确排查和修复电吹风故障对于延长电吹风的使用寿命至关重要。

对于一些较为复杂的故障，建议您联系专业的售后维修中心或品牌服务商，以确保电吹风得到正确的维修与保养。

二、电吹风。

电吹风送来时，如若不转，应首先检查电路的通断。

电吹风上的二极管和电容比较多，一般开关处有一个二级管和一个电容，电机上有四个镇流作用的二极管和一个瓷片电容电吹风突然不转时，或转速不够，电热丝发红在排除电源故障后，在拔出插座后1．看一看电吹风手柄与电源线的连接处，因为此处经常扭动，极易造成胶皮断裂乃至线路扭断，导致电吹风电路不通而不转。

如线路已断，可用烙铁焊接，再包上绝缘胶布即可。

2．查看一下开关，电热丝有没断，在确保安全的情况下可以稍微搭接一下电阻丝3、打开电吹风外壳，检查风扇是否被头发丝等杂物缠绕，挑出头发。

4，电容是否坏，可以在通电后稍微拨一下风扇，风扇如果转的话，则可能为电容的问题。

5、电机上二极管的问题。

6、电机转不动，给轴承加点油。

7、检查一下电刷接触是否接触不良；8、、电机坏了,，换电机或换吹风机。

如果直流电机需要拨动才转，一般是电刷和换向器的问题。

电吹风风小的话，应该检查一下二极管和电容
电吹风如果只能吹冷风，如果电阻丝没问题的话，可能是二极管的问题，电吹风内的电容的作用是保持工作电压的稳定。

电吹风有多档，只发热不转和只转不发热的情况。

只热不转：可能是接电机的线路断了或是电机出问题了。

电机可能出现的问题有：被头发卡死；电机里面的电刷接触不好。

相应的解决即可。

只转不热：问题可能是线路短路或是发热丝断了。

前者接通即可，后者则很难在修好，即使发热丝接上去，使用的寿命也不会太长（注意发热丝千万不能用焊锡丝焊接）。

我修电吹风的经验电吹风是一种美容电器，牌号、型号很多，其外形大同小异，结构及工作原理基本相同。

一、种类与结构特点电吹风按电机电源分为直流电机和交流电机两类；按调温方式分为两挡调温和无级调温两类。

本文介绍的电吹风为直流电机两挡调温，也是目前市场最流行的一种。

电吹风整机结构分解图如图l所示，由电镀的前筒和后壳、发热芯、桥式整流器、直流电机、风叶、选择开关、手柄和电源线等组成。

这类电吹风的特点是高低两挡调温．转速高．风量大，使用寿命取决于直流电机性能和质量。

二、电路工作原理两挡调温电吹风电路原理如图2所示。

电路中，XP为电源插头，FU为保险丝，SA为选择开关，VDl 为半波整流管，EH为发热丝(400W)，VD2～VD5为桥式整流器，M为直流电机。

将XP插进市电插座，SA置于Ⅱ(高)挡时，EH以全功率加热。

通过发热丝抽头降压，经VD2～VD5桥式整流获得约14v直流电压供M工作。

直流电机M高速转动，驱动风叶转动，空气由进风罩进入，经发热丝加热的空气由前筒吹出热风。

此挡温度高，风量大。

SA置于I(低)挡时，电源经VDl半波整流向EH、M供电，此挡温度、风量减半。

SA置于OFF(停)挡，切断电源，电吹风停止工作。

三、拆卸与组装电吹风结构比较简单，但也有其特殊之处，初学者维修电吹风，应该重视拆卸方法，否则会损坏元器件。

1．用十字改锥拧出手柄上2支M4螺丝钉和1支自攻螺钉，左、右手柄即能打开，选择开关、电源线即可移出，如图l(a)所示。

2．用十字改锥拧出装饰片左、右方2支自攻螺钉，卸下左右塑料垫块，即可卸下装饰片，如图l(b)所示。

3．小心拔出前筒，然后用尖嘴镊子夹出云母筒和防护格。

用电烙铁焊下电源连接导线后，再用尖嘴镊子拔出发热芯两根电源连接导线。

用电烙铁焊开整流器与直流电机两引片的焊点，即可拆下发热芯、整流器、连接固定架和压簧，如图1(c)所示。

4．拔出电机座后，拔出风叶，即可拆出直流电机；用十字改锥拧出后壳中央的自攻螺钉，即可拆下进风罩，如图1(d)所示。
