电吹风原理与维修演示幻灯片

11
四、电吹风的工作原理
12
电吹风的工作原理
有的吹风机的电热元件由二段或者三段电热丝组成，用来调 节温度，由选择开关控制。
随着吹风机性能的改革和逐步完善，现在国内外吹风机的 发热元件上，都串联了一组恒温自动电控元件，它可以在风筒 正常工作情况下，自动接通电路，遇到特殊情况（如电热元件 过热等现象）时自动切断电路。在风筒外壳材料的选择上，也 由过去选用金属（如铜或冷轧铁板）材料，改为选用热塑性工 程材料（主要有聚碳酸脂、改性聚苯、改性聚丙烯等）制成。
电吹风原理与维修
1
一、电吹风的作用
电吹风也叫吹风机，主要用于头 发的干燥和整形，但也可供实验室、 理疗室及工业生产、美工等方面作局部干燥、 加热类型，可分为交流串激式、交流罩极式和直 和理疗之用。
2

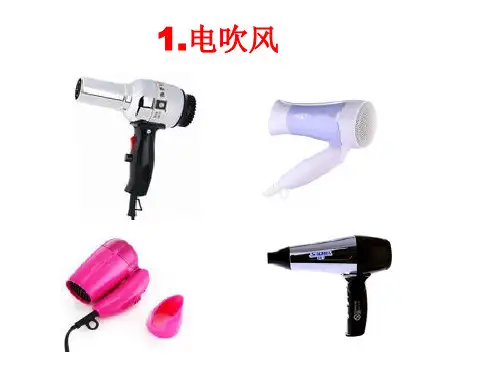

二、电吹风的分类
按使用方式来分，有手持式和支座吹风机。支座式吹风 机可放在桌上或挂在墙上使用，可以自己给自己吹风。
(2) 漏电故障的处理：漏电故障一般为绝缘层老化、绝缘导线的外绝缘层损坏或受潮等原 因造成电吹风的漏电。若系绝缘层老化或绝缘导线的外绝缘层损坏，可拆开电吹风用 石棉布或其它耐高温材料进行绝缘处理；对于因受潮漏电故障的处理可利用电吹风自 身加热干燥，方法是先将电吹风开关开到“热”档，并放在安全的金属支架上或其它 防火材料上，最后插上电源插头，让其运行10min左右(必要时可适当增加加热时间)， 然后用试电笔测试漏电情况，一般可以解决因受潮导致的漏电故障。
挡风板
9
5、开关
。 吹风机开关一般有“热风”、“冷风”、“停”三档位
置，
常用白色表示“停”，
红色表示“热风”，
蓝色表示“冷风”。
10
6、手柄
手柄为便于携带。用塑料压制装配而成。 有些吹风机的手柄上还装有电机调速开关，供选
择风量的大小及热风温度高低时使用。各类吹风机的 外壳后面或侧面，都设有可旋转的圆形调风罩，旋动 该罩调节进风口的截面大小，就可以调节输送的风速 及热风的温度。
(3) 噪音大故障的处理：电吹风噪音增大的原因多数是送风电机轴承磨损或松动所 致；有时也可能是缺少润滑油或风叶故障引起的噪音增大。对于前者只要换送 风小电机或轴承即可解决，对于后者可加润滑油或更换小风叶进行处理。
(4) 不吹风的故障处理：该故障一般为开关接触不良或送风电机损坏所致；有时为电 机的降压或整流电路(根据所使用的电机型式有所不同)故障。对于前者有条件的 可用万能表测量开关及电机绕组的通断，无万能表可用灯泡、电池与开关或电 机两接线头串联一试便知通断情况；对于后者一般可用万能表测量降压电阻或 电阻丝及整流二极管是否断路或短路即可判断故障所在，该故障一般需要换相 应的损坏原件才能解决。
14
15
16
六、故障与检修
1、 1、电吹风有点力不从心的感觉,发现只有低速挡,拨
到高速挡也是低速.
开关的问题：换一个开关就可以了’。 修理方法是：你将会看
到；开关上是有3根线，只要将两根连一起就可以。 电吹风后 面有进气口， 估计是头发被吸到电吹风里，缠住了转轮。
17
18电吹风常见故障的Fra bibliotek理19
家用电吹风机常见故障排除
维修实例： 家用电吹风通电后吹风1分钟左右便自动关机，需温度下降后才 能重新启动。因为市电电压和风叶转速等均正常，电吹风用的电热丝较粗， 直径为0.4~0.5毫米，电热丝局部短路的可能性也极小，所以基本上可判断为 热保护元件有问题。 拧下手柄上的两个固定螺丝，拆开电吹风。拆开后 就可看到热保护元件在出风口附近的云母支架上，与二极管的位置较近。重 调一下双金属片的弯折度，复装好各元件，试机证实故障已排除。这类电吹 风因无细电热丝组，故拆装时不易弄乱电热丝，但还是应小心操作，尤其是 需拆开电机时，通常也要先拆下电热丝支架并妥善放置好。此外，复装时注 意将电热丝支架对准出风口网罩上的两个凹口嵌人，保证定位准确，否则很 可能会返工重新拆装。 家用电吹风经常出现的故障还有： 1.只有冷风 或弱热风。通常是电源控制开关损坏或接触不良所致，可拆开电吹风手柄， 调换开关或拆开开关进行维修即可。 2.吹出风过热。引起这种故障的原因 可能是电热丝局部短路。修理时，可用镊子拨开电热丝局部短路处，必要时 可垫上云母片绝缘。 3.风量不足。电机转速慢是造成这种故障的主要原因， 检查重点在电机或风叶是否受卡阻。如果电机和风叶正常，刚应拆开电机维 修，清理电刷和换向器，修好后可在轴承处加少许优质润滑油或缝纫机油。 4.噪声太响。通常是电机轴承松脱、轴孔磨损或转轴歪斜、风叶受阻等原因所 致。 5.弱热风挡变为强热风挡，风力无区别。一般是二极管IN5397击穿损 坏所致，只要换掉新件便可排除故障。
4
电 吹 风 结 构 图
5
1、壳体
它对内部机件起保护作用，又是外部装饰件。
6
2、电动机和风叶
电动机装在壳体内，风叶装在电动机的轴端上。 电动机旋转的时候，由进风口吸入空气，由 出风口吹出风。
7
3、电热元件
吹风机的电热元件是用电热丝绕制而成，装 在吹风机的出风口处，电动机排出的风在出 风口被电热丝加热，变成热风送出。
有的吹风机在电热元件附近装上恒温器， 温度超过预定温度的时候切断电路，起保护 作用。
8
4、挡风板
有的吹风机在进风口处有圆形吹风机挡风板， 用来调节进风量。没有圆形挡风板的吹风机， 可以用一张纸盖着进风口的一部分同样可以 调节进风量。进风量少，吹出来的风就比较 热，进风量多，吹出来的风就不太热。要注 意，风口不能挡得过多，否则会因为温度过 高而损坏电动机或者烧坏电热元件。
按送风方式来分，有离心式吹风机和轴流式吹风机。 离心式靠电动机带动风叶旋转，使进入吹风机的空气获 得惯性离心力，不断向外排风。它的缺点是排出的风没 有全部流经电动机，电动机升温较高；优点是噪音较低。
轴流式电动机带动风叶旋转，推动进入吹风机的空 气作轴向流动，不断地向外排风。它地优点是排出的风 全部流经电动机，电动机冷却条件好，绝缘不容易老化； 它的缺点是噪音较大。
吹风机直接靠电动机驱动转子带动风叶旋转。当风叶旋转 时，空气从进风口吸入，由此形成的离心气流再由风筒前嘴吹 出。空气通过时，若装在风嘴中的发热支架上的吹风机发热丝 已通电变热，则吹出的是热风；若选择开关不使发热丝通电发 热，则吹出的是冷风。吹风机就是以次来实现烘干和整形的目 的
13
五、电吹风电路原理图
按外壳所用材料来分，有金属型吹风机和塑料型吹 风机。金属型吹风机坚固耐用，可以承受较高的温度。 塑料型吹风机重量轻，绝缘性能好，但是容易老化，而 且耐高温性能差。
3
三、电吹风的结构
吹风机：是由一组电热丝和一个小风扇组合而 成的。通电时，电热丝会产生热量，风扇吹出的风 经过电热丝，就变成热风。
吹风机的种类虽然很多，但是结构大同小异， 都是由壳体、手柄、电动机、风叶、电热元件、挡 风板、开关、电源线等组成。
无热风故障的处理：电吹风无热风故障主要是由于电热元件烧断或过热保护温控器触点 接触不良及“冷”、“热”开关触点接触不良所致。可拆开电吹风检查(应断开电源)： 先看电热丝是否烧断，若已烧断可接上或更换(根据烧坏长短而定，短时可接上，若 烧断太长应 更换)；其次应检查温控器触点，可直接看出是否接触良好；如怀凝 “冷”、“热”开关， 可将开关引出脚用5A熔丝短接，通电一试便知。
