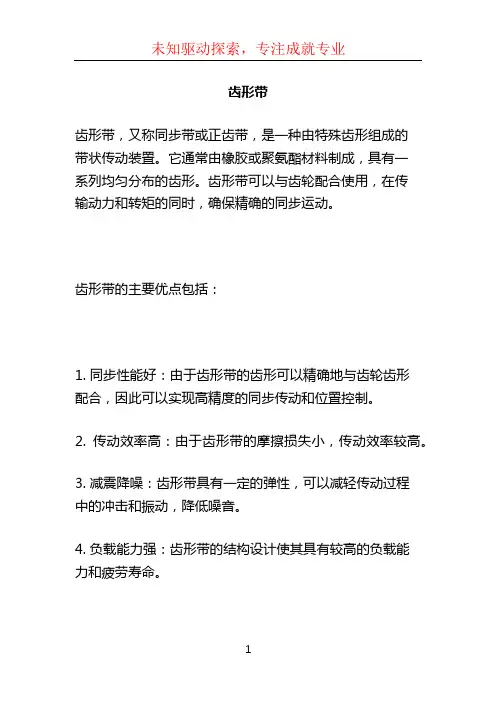

齿形带
齿形带，又称同步带或正齿带，是一种由特殊齿形组成的
带状传动装置。
它通常由橡胶或聚氨酯材料制成，具有一
系列均匀分布的齿形。
齿形带可以与齿轮配合使用，在传
输动力和转矩的同时，确保精确的同步运动。
齿形带的主要优点包括：
1. 同步性能好：由于齿形带的齿形可以精确地与齿轮齿形
配合，因此可以实现高精度的同步传动和位置控制。
2. 传动效率高：由于齿形带的摩擦损失小，传动效率较高。
3. 减震降噪：齿形带具有一定的弹性，可以减轻传动过程
中的冲击和振动，降低噪音。
4. 负载能力强：齿形带的结构设计使其具有较高的负载能
力和疲劳寿命。
齿形带广泛应用于各种机械和传动装置中，例如汽车引擎的正时传动、工业机械的精密传动、数控机床的伺服系统等。
此外，齿形带还广泛应用于打印机、相机、复印机等电子设备中的纸传输和张紧装置中。

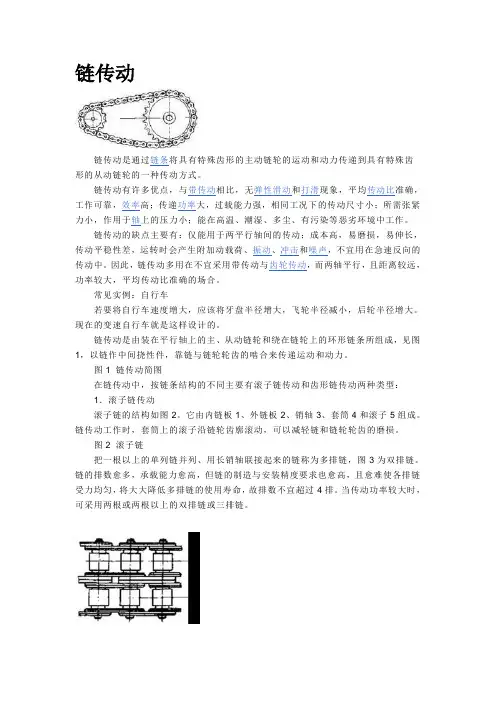

链传动链传动是通过链条将具有特殊齿形的主动链轮的运动和动力传递到具有特殊齿形的从动链轮的一种传动方式。

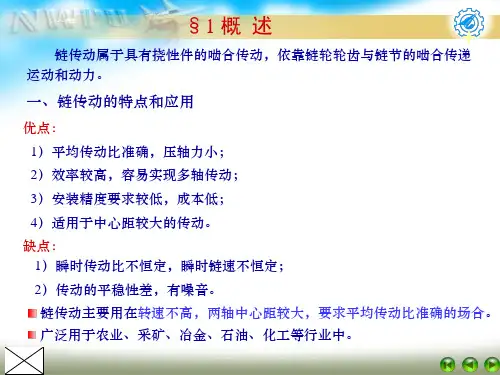

链传动有许多优点，与带传动相比，无弹性滑动和打滑现象，平均传动比准确，工作可靠，效率高；传递功率大，过载能力强，相同工况下的传动尺寸小；所需张紧力小，作用于轴上的压力小；能在高温、潮湿、多尘、有污染等恶劣环境中工作。
链传动的缺点主要有：仅能用于两平行轴间的传动；成本高，易磨损，易伸长，传动平稳性差，运转时会产生附加动载荷、振动、冲击和噪声，不宜用在急速反向的传动中。
因此，链传动多用在不宜采用带传动与齿轮传动，而两轴平行，且距离较远，功率较大，平均传动比准确的场合。
常见实例：自行车若要将自行车速度增大，应该将牙盘半径增大，飞轮半径减小，后轮半径增大。
现在的变速自行车就是这样设计的。

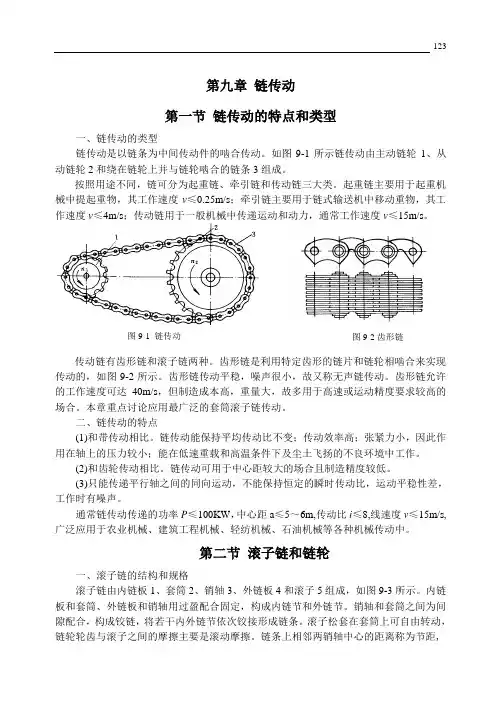

链传动是由装在平行轴上的主、从动链轮和绕在链轮上的环形链条所组成，见图1，以链作中间挠性件，靠链与链轮轮齿的啮合来传递运动和动力。
图1 链传动简图在链传动中，按链条结构的不同主要有滚子链传动和齿形链传动两种类型：1．滚子链传动滚子链的结构如图2。
它由内链板1、外链板2、销轴3、套筒4和滚子5组成。
链传动工作时，套筒上的滚子沿链轮齿廓滚动，可以减轻链和链轮轮齿的磨损。
图2 滚子链把一根以上的单列链并列、用长销轴联接起来的链称为多排链，图3为双排链。
链的排数愈多，承载能力愈高，但链的制造与安装精度要求也愈高，且愈难使各排链受力均匀，将大大降低多排链的使用寿命，故排数不宜超过4排。
当传动功率较大时，可采用两根或两根以上的双排链或三排链。
图3 双排滚子链为了形成链节首尾相接的环形链条，要用接头加以连接。
链的接头形式见图4。
当链节数为偶数时采用连接链节，其形状与链节相同，接头处用钢丝锁销或弹簧卡片等止锁件将销轴与连接链板固定；当链节数为奇数时，则必须加一个过渡链节。
过渡链节的链板在工作时受有附加弯矩，故应尽量避免采用奇数链节。
图4 链节头链条相邻两销轴中心的距离称为链节距，用p表示，它是链传动的主要参数。
齿形链的概念
齿形链是一种传动装置，由一系列相互咬合的齿轮组成。
它通过齿轮的齿与齿之间的咬合来传递动力和扭矩。
齿形链的构造特点是齿轮上具有一定的齿形，可分为直齿型、斜齿型和弯曲齿型等。
齿形链通常由链板和链轮组成。
链板是一个个平行排列的金属片，上面有固定的齿形。
链轮则是上面有相应齿形的圆盘，通过轮轴与齿形链相连。
齿形链具有以下特点：
1. 传动精度高：由于齿轮的齿形设计精度高，齿形链传动能够保持较高的传动精度，具有相对稳定的传动比。
2. 承载能力强：由于齿形链的齿与齿之间具有较大的接触面积，它能够承受较大的扭矩和负荷。
3. 传动效率高：相比于其他传动装置，齿形链传动具有较高的传动效率，一般可达到90%以上。
4. 寿命长：齿形链的链板和链轮材料通常选用高强度合金钢制造，耐磨性和抗腐蚀性能良好，具有较长的使用寿命。
5. 噪音较大：齿形链的传动过程中，链板和链轮之间存在相对滑动，会产生相对较大的噪音。
齿形链广泛应用于工业机械、汽车、摩托车等各个领域。
它在传动装置中起到连接和传递动力的作用，能够实现较大扭矩的传递和稳定的传动效果。
带传动齿轮链传动的特点带传动、齿轮传动和链传动各自的特点如下：1. 带传动：* 只能实现平行轴间同向传动。
* 效率较低，瞬时传动比不准确。
* 在传递同样大的圆周力时，带传动装置轮廓尺寸较大，轴上压力较大。
* 可在大的轴间距和多轴间传递动力，且不需润滑。
* 传动平稳，噪声低，能缓冲吸振，能过载打滑。
* 造价低廉，安装使用维护方便。
* 带寿命低。
2. 齿轮传动：* 效率高，如一级圆柱齿轮传动的效率可达99%。
* 结构紧凑，适用于近距离传动。
* 工作可靠，寿命长。
* 瞬时传动比恒定。
* 可实现不同方向轴间的传动。
* 传动精度高。
* 适用范围宽，传递的功率范围极宽。
* 可以实现平行轴、相交轴、交错轴等空间任意两轴间的传动。
* 工作可靠，使用寿命长。
* 制造和安装要求较高，因而成本也较高。
* 对环境条件要求较严，除少数低速、低精度的情况以外，一般需要安置在箱罩中防尘防垢，还需要重视润滑。
* 不适用于相距较远的两轴间的传动。
* 减振性和抗冲击性不如带传动等柔性传动好。
3. 链传动：* 只能实现平行轴间同向传动。
* 瞬时传动比不恒定。
* 与齿轮传动相比，制造与安装精度要求较低，成本较低。
* 工作可靠，效率高，适用于远距离传动，能很好地工作于恶劣环境。
* 与带传动相比，没有弹性滑动，能保持准确的平均传动比，传动效率较高；链条不需要大的张紧力，所以轴与轴承所受载荷较小；不会打滑，传动可靠，过载能力强，能在低速重载下较好工作；可以有较大的中心距，可在高温环境和多尘环境中工作，成本较低。
* 缺点是瞬时链速和瞬时传动比都是变化的，传动平稳性较差，工作中有冲击和噪声。
以上内容仅供参考，如需更多信息，建议查阅相关文献或咨询机械工程专家。
流水线齿形链的三大主要特点
齿形链是链板里的一种，顾名思义，外形有点象牙齿的形状，在输送设备行业有这很广泛的应用。
齿形链是非常重要的输送机械基础件，普遍应用在低噪音、高速、重载、大中心距的作业情况下，齿形链的传动性能相对于齿形带传动、齿轮传动以及磙子链传动有更好的表现，因此是众多行业的优先考虑的传动方式，以啮合形式分可分为内啮合齿形链、外啮合齿形链和内外复合啮合齿形链，在这些啮合形式中内外复合啮合齿形链的噪音是最小的，所以它的应用也最广泛。
流水线齿形链的主要特点有：
1.齿形链板能进行高精度的运动，其各链节的磨损伸长均匀，能保持非常高的运动精度。
2.齿形链的噪音小，齿形链是通过工作链板与链轮齿的渐开线齿形进行啮合传递动力，与磙子链和套筒链相比其多边形效应明显降低，冲击小、运动平稳、啮合噪音较小。
3.齿形链的可靠性也很高，齿形链的链节是多片式结构，当其中个别链片在工作中遭到破坏时并不影响整根链条的工作，使人们能够及时发现并更换，如需增加承载能力只需在宽度方向较小尺寸（增加链片排数）。
这些就是齿形链的基本信息和特点优势，其作为输送线的重要部件，在传动性能上有着很非凡的表现。
