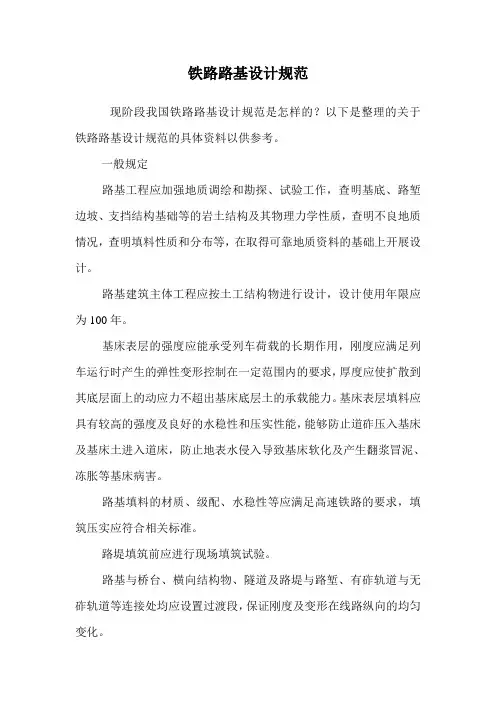

6 路基6、1 一般规定6、1、1 路基工程应加强地质调绘与勘探、试验工作,查明基底、路堑边坡、支挡结构基础等得岩土结构及其物理力学性质,查明不良地质情况,查明填料性质与分布等,在取得可靠地质资料得基础上开展设计。

6、1、2 路基主体工程应按土工结构物进行设计,设计使用年限应为100年。

6、1、3 基床表层得强度应能承受列车荷载得长期作用,刚度应满足列车运行时产生得弹性变形控制在一定范围内得要求,厚度应使扩散到其底层面上得动应力不超出基床底层土得承载能力。

基床表层填料应具有较高得强度及良好得水稳性与压实性能,能够防止道砟压入基床及基床土进入道床,防止地表水侵入导致基床软化及产生翻浆冒泥、冻胀等基床病害。

6、1、4 路基填料得材质、级配、水稳性等应满足高速铁路得要求,填筑压实应符合相关标准。

6、1、5 路堤填筑前应进行现场填筑试验。

6、1、6 路基与桥台、横向结构物、隧道及路堤与路堑、有砟轨道与无砟轨道等连接处均应设置过渡段,保证刚度及变形在线路纵向得均匀变化。

6、1、7 路基工后沉降值应控制在允许范围内,地基处理措施应根据地形与地质条件、路堤高度、填料及工期等进行计算分析确定。

对路基与桥台及路基与横向结构物过渡段、地层变化较大处与不同地基处理措施连接处,应采取逐渐过渡得地基处理方法,减少不均匀沉降。

路基施工应进行系统得沉降观测,铺轨前应根据沉降观测资料进行分析评估,确定路基工后沉降满足要求后方可进行轨道铺设。

6、1、8 路基支挡加固防护工程应满足高速铁路路基安全稳定得要求,路基边坡宜采用绿色植物防护,并兼顾景观与环境保护、水土保持、节约土地等要求。

6、1、9 路基排水工程应系统规划,满足防、排水要求,并及时实施。

6、1、10 路基设计应重视防灾减灾,提高路基抵抗连续强降雨、洪水及地震等自然灾害得能力。

6、1、11 路基上得轨道及列车荷载换算土柱高度与分布宽度应符合表6、1、11得规定。

表6、1、11 轨道与列车荷载换算土柱高度及分布宽度6、1、12 车站两端正线、利用既有铁路地段、联络线、动车组走行线与养护维修列车走行线等路基设计标准按其设计最高速度确定,路基基床结构变化处应设置长度不小于10m得渐变段。

5填料5.1 一般规定5.1.1 路基填料应‎通过地质调‎绘和足够的‎勘探、试验工作，查明其性质‎和分布，并开展填料‎设计工作。

5.1.2 填料设计的‎内容应包括‎：填料的来源‎选择、分布、运距、土石特性、名称、分组、改良措施、施工工艺、无侧限抗压‎强度、压实标准及‎检测要求等‎，取料场的生‎态恢复。

5.2 普通填料5.2.1路基普通填‎料按颗粒粒‎径大小分为‎三大类别：巨粒土、粗粒土和细‎粒土。

5.2.2巨粒土、粗粒土填料‎应根据颗粒‎组成、颗粒形状、细粒含量、颗粒级配、抗风化能力‎等，按表5.2.2分为A、B、C、D组。

注： 1 颗粒级配分‎为：良好（C u ≥5,并且C c =1~3），不良（C u <5,或C c ≠1~3）。

式中：不均匀系数‎1060d d C u =；曲率系数6010302d d d C c ⨯=；d 10、d 30、d60分别‎为颗粒级配‎曲线上相应‎于10%、30%、60%含量的粒径‎。

2 硬块石的单‎轴饱和抗压‎强度Rc ＞30MPa ‎,软块石的单‎轴抗压强度‎R c ≤30Mpa ‎。

3 细粒含量指‎细粒（d ≤0.075mm ‎）的质量占总‎质量的百分‎数。

5.2.3 细粒土填料‎应按表5.2.3分为粉土‎类、黏土类和有‎机土。

粉土类、黏土类应采‎用液限含水‎量ωL 进行‎填料分组：当ωL ＜40%时，为C 组；当ωL ≥40%时，为D 组；有机质土为‎E 组。

注：1 液限含水率‎试验采用圆‎锥仪法，圆锥仪总质‎量为76g ‎，入土深度1‎0mm 。

2A 线方程中‎的wL 按去‎掉%后的数值进‎行计算。

5.2.4 填料根据土‎质类型和渗‎水性可分为‎渗水土、非渗水土。

A 、B 组填料中‎，细粒土含量‎小于10%、渗透系数大‎于10-3cm/s 的巨粒土‎、粗粒土（细砂除外）为渗水土，其余为非渗‎水土。

5.3级配碎石‎、级配砂砾石‎5.3.1级配碎石或‎级配砂砾石‎填料的粒径‎级配应分别‎符合表5.3.1-1、表5.3.1-2的规定，且0.5mm筛以‎下的细集料‎中通过0.075mm‎筛的颗粒含‎量应小于等‎于66% 。

铁路路基设计规范tb10001-2016《铁路路基设计规范》（TB10001-2016）是根据《铁路安全法》和国家有关部门综合评估，结合现行铁路设计规范要求，综合利用最新技术取得的成果并结合国家财政管理和司法审查的原则，以及国际先进经验，由中国铁路总公司负责制定。

它对规定了基本里程、路基外观复杂度要求、路基质量和安全技术要求、维护要求、建设时间要求及运营调度需求等全面性和现实性要求。

一、路基设计内容《铁路路基设计规范》主要包括：铁路路基建设基本原则、路基线路普通条件、路基质量、基本里程设计要求、路基安全技术要求、路基维护要求、建设时间要求等内容。

1.铁路路基建设基本原则铁路路基建设基本原则指导路基设计，是路基设计中最重要的指导思想。

这些原则包括：对交通能力、安全性、经济性和环境可持续发展的考虑；重视地质和地貌研究，充分考虑自然环境等因素；防止路基受潮、散水，合理避让建筑物等。

2.路基线路普通条件路基线路普通条件是指在路基设计中常见的基本要求，包括设计速度、行车允许重量、贯通率、坡度、曲线半径等。

3.路基质量路基质量是指路基中地基和路面技术性要求，主要包括地质调查、路基边缘坡度、路基铺装结构、路基铺装材料质量要求等。

本标准规定了路基质量的技术要求，主要建议了采用的基础工艺、基础质量和技术手段。

4.取盐要求《铁路路基设计规范》规定，铁路路基设计时须注意防水、防土、防埋没和防将来防水建设可能需要的病害治理。

主要包括：抢沙、路基低洼贴沙包层、土砂中混入抢沙等防水技术性内容。

二、技术特点《铁路路基设计规范》并未执行和叙述现有标准，而是从现行路基设计新技术出发，结合新路基综合能力的要求等，以全面反映生活实际的路基设计状况，在更为严格的要求和实用性的条件下，按照动态运行安全为核心的设计方法和程序实施。

这与现有路基设计规范的宝贵经验基础上，在铁路路基设计中给予更加实际性、综合性和全面性的叙述和设置，力求表现实际要求情况，把握工程性和技术性的要求，创造性地把握设计，同时考虑安全性、卓越性和可持续发展性，使路基设计突出系统性，为铁路路基建设提供和保障，使新建铁路沿线的安全性、可靠性、灵活性和可持续性都得到充分的保障。

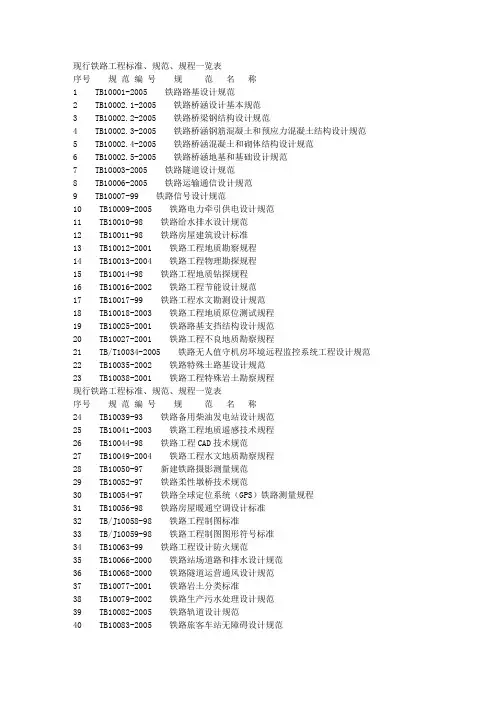

现行铁路工程标准、规范、规程一览表序号规范编号规范名称1 TB10001-2005 铁路路基设计规范2 TB10002.1-2005 铁路桥涵设计基本规范3 TB10002.2-2005 铁路桥梁钢结构设计规范4 TB10002.3-2005 铁路桥涵钢筋混凝土和预应力混凝土结构设计规范5 TB10002.4-2005 铁路桥涵混凝土和砌体结构设计规范6 TB10002.5-2005 铁路桥涵地基和基础设计规范7 TB10003-2005 铁路隧道设计规范8 TB10006-2005 铁路运输通信设计规范9 TB10007-99 铁路信号设计规范10 TB10009-2005 铁路电力牵引供电设计规范11 TB10010-98 铁路给水排水设计规范12 TB10011-98 铁路房屋建筑设计标准13 TB10012-2001 铁路工程地质勘察规程14 TB10013-2004 铁路工程物理勘探规程15 TB10014-98 铁路工程地质钻探规程16 TB10016-2002 铁路工程节能设计规范17 TB10017-99 铁路工程水文勘测设计规范18 TB10018-2003 铁路工程地质原位测试规程19 TB10025-2001 铁路路基支挡结构设计规范20 TB10027-2001 铁路工程不良地质勘察规程21 TB/T10034-2005 铁路无人值守机房环境远程监控系统工程设计规范22 TB10035-2002 铁路特殊土路基设计规范23 TB10038-2001 铁路工程特殊岩土勘察规程现行铁路工程标准、规范、规程一览表序号规范编号规范名称24 TB10039-93 铁路备用柴油发电站设计规范25 TB10041-2003 铁路工程地质遥感技术规程26 TB10044-98 铁路工程CAD技术规范27 TB10049-2004 铁路工程水文地质勘察规程28 TB10050-97 新建铁路摄影测量规范29 TB10052-97 铁路柔性墩桥技术规范30 TB10054-97 铁路全球定位系统（GPS）铁路测量规程31 TB10056-98 铁路房屋暖通空调设计标准32 TB/J10058-98 铁路工程制图标准33 TB/J10059-98 铁路工程制图图形符号标准34 TB10063-99 铁路工程设计防火规范35 TB10066-2000 铁路站场道路和排水设计规范36 TB10068-2000 铁路隧道运营通风设计规范37 TB10077-2001 铁路岩土分类标准38 TB10079-2002 铁路生产污水处理设计规范39 TB10082-2005 铁路轨道设计规范40 TB10083-2005 铁路旅客车站无障碍设计规范41 TB10101-99 新建铁路工程测量规范42 TB10102-2004 铁路工程土工试验规程43 TB10104-2003 铁路工程水质分析规程44 TBJ105-88 既有铁路测量技术规则45 TB10108-2002 铁路隧道喷锚构筑法技术规范46 TB/T10112-2005 铁路光伏发电系统技术规范现行铁路工程标准、规范、规程一览表序号规范编号规范名称47 TB10113-96 粉体喷搅法加固软弱土层技术规则48 TB10114-97 铁路房屋增层和纠倾技术规范49 TB10115-98 铁路工程岩石试验规程50 TB10116-99 铁路桥梁抗震鉴定与加固技术规范51 TB10118-99 铁路路基土工合成材料应用技术规范52 TB10119-2000 铁路隧道防排水技术规范53 TB10120-2002 铁路瓦斯隧道技术规范54 TB10202-2002 铁路路基施工规范55 TB10203-2002 铁路桥涵施工规范56 TB10204-2002 铁路隧道施工规范57 TB10206-99 铁路信号施工规范58 TB10209-2002 铁路给水排水施工规范59 TB10210-2001 铁路混凝土与砌体工程施工规范60 TB10213-99 铁路架桥机架梁规程61 TB10218-99 铁路工程基桩无损检测规程62 TB10223-2004 铁路隧道衬砌质量无损检测规程63 TB10302-96 铁路轨道施工及验收规范64 TB10401.1-2003 铁路工程施工安全技术规程(上册)65 TB10401.2-2003 铁路工程施工安全技术规程(下册)66 TB/T10403-2004 铁路工程地质勘察监理规程67 TB10413-2003 铁路轨道工程施工质量验收标准68 TB10414-2003 铁路路基工程施工质量验收标准69 TB10415-2003 铁路桥涵工程施工质量验收标准现行铁路工程标准、规范、规程一览表序号规范编号规范名称70 TB10417-2003 铁路隧道工程施工质量验收标准71 TB10418-2003 铁路运输通信工程施工质量验收标准72 TB10419-2003 铁路信号工程施工质量验收标准73 TB10420-2003 铁路电力工程施工质量验收标准74 TB10421-2003 铁路电力牵引工程施工质量验收标准75 TB10422-2003 铁路给水排水工程质量检验评定标准76 TB10423-2003 铁路站场建筑工程质量检验评定标准77 TB10424-2003 铁路混凝土与砌体工程施工质量验收标准78 TB10425-94 铁路混凝土凝土强度检验评定标准79 TB10426-2004 铁路工程结构混凝土强度检测规程80 TB10501-98 铁路工程环境保护设计规范81 TB10503-2005 铁路工程建设项目水土保持方案技术标准82 铁建设〔2005〕160号客运专线铁路路基工程施工质量验收暂行标准83 铁建设〔2005〕160号客运专线铁路轨道工程施工质量验收暂行标准84 铁建设〔2005〕160号客运专线铁路桥涵工程施工质量验收暂行标准85 铁建设〔2005〕160号客运专线铁路隧道工程施工质量验收暂行标准86 铁建设〔2005〕160号铁路混凝土工程施工质量验收补充标准87 TZ210-2005 铁路混凝土工程施工技术指南88 TZ211-2005 客运专线铁路轨道工程施工技术指南89 TZ213-2005 客运专线铁路桥涵工程施工技术指南90 TZ214-2005 客运专线铁路隧道工程施工技术指南91 TB/T2484-2005 预制先张法预应力混凝土铁路桥简支T梁技术条件92 TB/T3043-2005 预制后张法预应力混凝土铁路桥简支T梁技术条件现行铁路工程标准、规范、规程一览表序号规范编号规范名称93 铁建设〔2005〕157号铁路混凝土结构耐久性设计暂行规定94 铁建设〔2005〕188号变形模量Ev2检测规程（试行）95 铁建设〔2004〕157号京沪高速铁路设计暂行规定（上、下）96 铁建设〔2005〕140号新建时速200-250公里客运专线铁路设计暂行规定（上、下）97 铁建设函［2005］285号新建时速200公里客货共线铁路设计暂行规定。

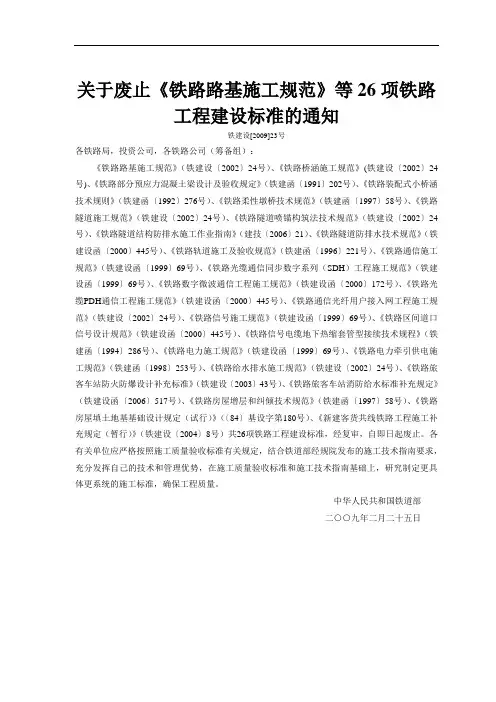

关于废止《铁路路基施工规范》等26项铁路工程建设标准的通知铁建设[2009]23号各铁路局，投资公司，各铁路公司（筹备组）：《铁路路基施工规范》（铁建设〔2002〕24号）、《铁路桥涵施工规范》(铁建设〔2002〕24号)、《铁路部分预应力混凝土梁设计及验收规定》（铁建函〔1991〕202号）、《铁路装配式小桥涵技术规则》（铁建函〔1992〕276号）、《铁路柔性墩桥技术规范》（铁建函〔1997〕58号）、《铁路隧道施工规范》（铁建设〔2002〕24号）、《铁路隧道喷锚构筑法技术规范》（铁建设〔2002〕24号）、《铁路隧道结构防排水施工作业指南》（建技〔2006〕21）、《铁路隧道防排水技术规范》（铁建设函〔2000〕445号）、《铁路轨道施工及验收规范》（铁建函〔1996〕221号）、《铁路通信施工规范》（铁建设函〔1999〕69号）、《铁路光缆通信同步数字系列（SDH）工程施工规范》（铁建设函〔1999〕69号）、《铁路数字微波通信工程施工规范》（铁建设函〔2000〕172号）、《铁路光缆PDH通信工程施工规范》（铁建设函〔2000〕445号）、《铁路通信光纤用户接入网工程施工规范》（铁建设〔2002〕24号）、《铁路信号施工规范》（铁建设函〔1999〕69号）、《铁路区间道口信号设计规范》（铁建设函〔2000〕445号）、《铁路信号电缆地下热缩套管型接续技术规程》（铁建函〔1994〕286号）、《铁路电力施工规范》（铁建设函〔1999〕69号）、《铁路电力牵引供电施工规范》（铁建函〔1998〕253号）、《铁路给水排水施工规范》（铁建设〔2002〕24号）、《铁路旅客车站防火防爆设计补充标准》（铁建设〔2003〕43号）、《铁路旅客车站消防给水标准补充规定》（铁建设函〔2006〕517号）、《铁路房屋增层和纠倾技术规范》（铁建函〔1997〕58号）、《铁路房屋填土地基基础设计规定（试行）》（〔84〕基设字第180号）、《新建客货共线铁路工程施工补充规定（暂行）》（铁建设〔2004〕8号）共26项铁路工程建设标准，经复审，自即日起废止。

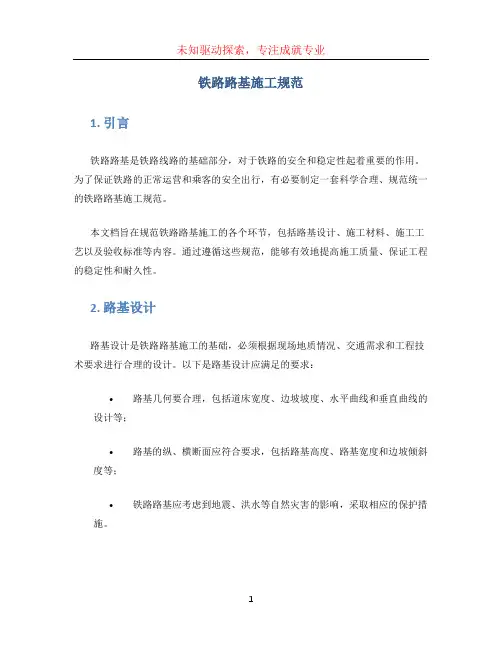

铁路路基施工规范1. 引言铁路路基是铁路线路的基础部分，对于铁路的安全和稳定性起着重要的作用。

为了保证铁路的正常运营和乘客的安全出行，有必要制定一套科学合理、规范统一的铁路路基施工规范。

本文档旨在规范铁路路基施工的各个环节，包括路基设计、施工材料、施工工艺以及验收标准等内容。

通过遵循这些规范，能够有效地提高施工质量、保证工程的稳定性和耐久性。

2. 路基设计路基设计是铁路路基施工的基础，必须根据现场地质情况、交通需求和工程技术要求进行合理的设计。

以下是路基设计应满足的要求：•路基几何要合理，包括道床宽度、边坡坡度、水平曲线和垂直曲线的设计等；•路基的纵、横断面应符合要求，包括路基高度、路基宽度和边坡倾斜度等；•铁路路基应考虑到地震、洪水等自然灾害的影响，采取相应的保护措施。

3. 施工材料铁路路基的施工材料对工程的质量和稳定性有着重要的影响。

施工材料的选择必须符合以下要求：•道床材料应具备一定的承载能力和抗冲刷能力，如砂石、碎石等；•边坡保护材料应具备抗风化、耐水、耐磨损等性能，如混凝土、纤维网等；•防渗材料应具备良好的水密性，如防渗薄膜等。

施工材料的选择需要进行实地勘察和试验，确保其质量符合工程要求。

4. 施工工艺铁路路基施工工艺包括道床施工、边坡施工、防渗施工等，每个环节都需要按照规范进行施工。

4.1 道床施工： - 对于砂石道床，应先进行地基处理，清除杂物，然后进行填筑和压实； - 对于碎石道床，应先进行碎石的筛选和洗净，然后进行填筑和压实； -应按照设计要求进行道床高度和坡度的调整，确保道床的水平度和纵横断面的几何要求。

4.2 边坡施工： - 边坡的施工要按照设计要求进行，包括边坡的坡度、边坡的保护和绿化等； - 边坡施工应注意施工的安全性，采取相应的防护措施，如设置护栏、安全网等。

4.3 防渗施工： - 铁路路基应采取防渗措施，防止地下水渗透到铁路路基中； -防渗施工材料要符合规范要求，施工应保证材料的质量和施工工艺的合理性。
