物业供配电基本知识演示文稿一、引言在现代物业管理中，供配电系统是保障居民和商业设施正常运行的关键基础设施。
了解物业供配电的基本知识对于确保电力供应的安全、可靠和高效至关重要。
本演示文稿将为您介绍物业供配电的一些重要概念、设备和运行维护要点。
二、电力系统概述电力系统是由发电厂、输电线路、变电站、配电线路和用户组成的一个整体。
发电厂产生电能，通过输电线路将高压电能输送到变电站，经过降压后，再通过配电线路分配给各个用户。
在物业区域内，通常接入的是城市电网提供的中压或低压电能。
中压一般指 10kV 电压等级，低压则为 380V/220V 电压等级。
三、供配电设备1、变压器变压器是将一种电压等级的电能转换为另一种电压等级的设备。
在物业中，常见的有干式变压器和油浸式变压器。
干式变压器具有防火、环保等优点，适用于室内安装；油浸式变压器则散热性能较好，常用于室外。
2、开关柜开关柜用于控制和保护电力线路及设备。
常见的有进线开关柜、出线开关柜、计量开关柜等。
开关柜内装有断路器、接触器、继电器等电器元件。
3、配电箱配电箱将电能分配到各个用电设备和区域。
一般分为照明配电箱、动力配电箱等。
4、电缆和电线电缆和电线是传输电能的载体。
选择合适的电缆和电线规格要考虑电流大小、敷设方式、环境温度等因素。
四、供配电系统的运行方式1、单母线运行这是一种简单的运行方式，所有进出线都连接在一条母线上。
优点是结构简单，缺点是可靠性较低，一旦母线故障，将影响所有出线。
2、双母线运行有两条母线，通过母线联络开关连接。
可以提高供电的可靠性和灵活性，但成本较高。
3、环形供电多个电源和负荷通过环形线路连接，当某一段线路故障时，可以通过其他线路继续供电。
五、负荷计算负荷计算是确定物业用电设备所需电功率的过程。
常用的方法有需要系数法、二项式法等。
通过负荷计算，可以合理选择变压器容量、电缆规格等，确保供电系统的安全可靠运行。
在计算负荷时，要考虑不同类型用电设备的功率因数、同时系数等因素。

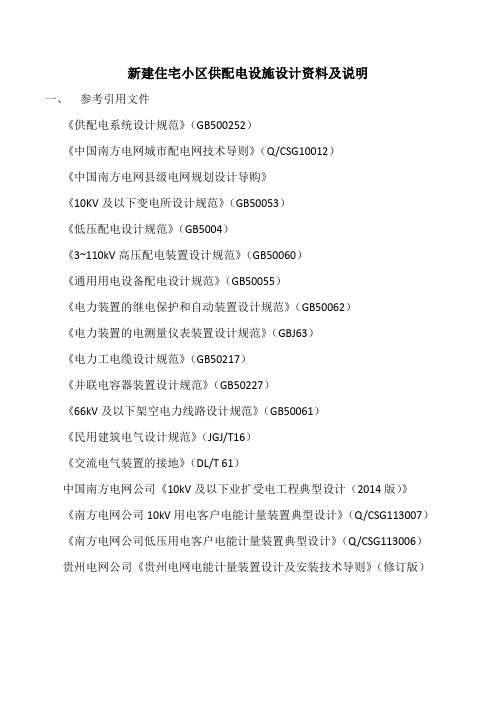

新建住宅小区供配电设施设计资料及说明
一、参考引用文件
《供配电系统设计规范》（GB500252）
《中国南方电网城市配电网技术导则》（Q/CSG10012）
《中国南方电网县级电网规划设计导购》
《10KV及以下变电所设计规范》（GB50053）
《低压配电设计规范》（GB5004）
《3~110kV高压配电装置设计规范》（GB50060）
《通用用电设备配电设计规范》（GB50055）
《电力装置的继电保护和自动装置设计规范》（GB50062）
《电力装置的电测量仪表装置设计规范》（GBJ63）
《电力工电缆设计规范》（GB50217）
《并联电容器装置设计规范》（GB50227）
《66kV及以下架空电力线路设计规范》（GB50061）
《民用建筑电气设计规范》（JGJ/T16）
《交流电气装置的接地》（DL/T 61）
中国南方电网公司《10kV及以下业扩受电工程典型设计（2014版）》《南方电网公司10kV用电客户电能计量装置典型设计》（Q/CSG113007）《南方电网公司低压用电客户电能计量装置典型设计》（Q/CSG113006）贵州电网公司《贵州电网电能计量装置设计及安装技术导则》（修订版）。
供配电常识：
供配电是指电力系统从发电、输电到配电的整个过程，是电力系统的重要组成部分。
以下是供配电的一些常识：
1.电压等级：电力系统中的电压等级有高压、中压、低压等不同等级，以满足不同用
户的需求。
在我国，常见的电压等级有35kV、10kV和380V等。
2.输电和配电：输电是指将电能从发电厂传输到用户的过程，而配电则是将电能从输
电系统分配到用户的过程。
3.变压器：变压器是供配电系统中的重要设备之一，用于将电压升高或降低以满足用
户的需求。
4.开关柜：开关柜是供配电系统中的控制设备之一，用于控制电能的流向和通断。
5.配电箱：配电箱是供配电系统中的终端设备之一，用于将电能分配给用户。
6.供电可靠性：供配电系统的可靠性是指系统在一定时间内对用户连续供电的能力。
为了保证供电的可靠性，供配电系统需要具备备用电源、备用线路等设备。
7.电力负荷分类：电力负荷可以根据不同的需要分为一级负荷、二级负荷和三级负荷
等。
一级负荷是指对中断供电有较大影响的负荷，需要进行特殊保护；二级负荷是指对中断供电有一定影响的负荷，可以进行适当的保护；三级负荷是指对中断供电没有太大影响的负荷，一般不需要特殊保护。
8.无功补偿：在供配电系统中，无功补偿是一种重要的技术手段，用于提高功率因数、
减少能源浪费和降低线路损耗。
常见的无功补偿方式有并联电容器、静止无功补偿器等。
4.6 供配电安全设施
⑴介绍地区变配电站设施及可向本工程供电的供电电压、容量，供电线路截面、长度、回路数。
距矿山约10km处电力部分建有长阳110kv变电站一座，站内设有二台主变，其中一台主变容量为50000KVA,目前使用容量为8500 KVA，剩余容量为41500 KVA；另一台主变容量为31500 KVA,目前使用容量为8500 KVA，剩余容量为41500 KVA；
在矿山主井工业场地建有矿山35kv变电站一座，站内设有S9-500/35/10主变一台，为矿山地面及井下提供10KV电源，厂最大负荷xxxKVA，该变电站一回35kv电源由长阳110kv变电站35kvA侧采用LGJX-95/20稀土钢丝铝绞线架空引来，线路长度10km；该电源线路供电质量稳定可靠，容量能满足矿山用电要求。
为满足井下一级负荷的要求，自备一台高压柴油发电机组提供。
⑵介绍本工程供电系统接线，正常及事故情况下的运行方式，对一级负荷及保安负荷的供电方式。
在矿山已建有一座35kv变电站，10kv侧采用单母线分段运行方式；
在地面设有一座井上变电所，其供电系统10kv侧及0.4kv 侧主接线采用单母线运行方式；
在井底车场设一座变电所，其供电系统10kv侧及0.4kv侧主接线采用单母线分段运行方式；
正常情况下，矿山供电电源由外部35kv作为主电源为各采区提供10kv电源，当外部电源发生故障、事故情况下，由矿山自备柴油发电机组作为备用电源，以满足对矿山一级负荷的供电
要求。
⑶说明提升系统、通风系统、排水系统的供配电系统情况。
矿山井下绞车0.4kv供配电系统采用单母线分段运行方式，可实现对提升机低压控制系统0.4kv双重电源供电；
水泵单母线不分段运行方式，单回路电源供电。
主通风机
⑷说明高（低）压供配电系统中性点接地方式。
井下中心点不接地方式，地面中心点直接接地方式
⑸说明井下供配电系统的各级配电电压等级。
矿井井下变压器，变电所高压配电系统采用10kv配电电压，变电所低压配电系统采用0.4kv配电电压.
⑹说明本工程总降压变电所主变压器容量及台数，列出本工程总计算负荷、采矿部分计算负荷及一级负荷计算结果。
负荷计算及变压器选型。
⑺说明地表向井下供电的线路截面、回路数以及地表架空线转下井电缆处防雷设施情况。
ZR-YJV22-10KV-1(3X95)电缆由主平硐敷设至井下变电所，架空线转下井电缆处设有防雷设施，该防雷设施由YH5WS-17/50避雷器、接地引下线和接地装置组成。
⑻说明井下低压配电系统故障（间接接触）防护装置。
矿山井下低压配电系统均采用IT系统，在井下变电所低压配电系统装设有HYJC300绝缘监测管理单元（含HYJD-1接地指示器），当其低压配电系统发生单相故障时，可实现接地故障选线并适时报警。
在井下变电所低压配电系统各馈电回路装设有过流、过负荷及漏电保护装置的NMLE1型自动空气开关，当井下低压配电系统发生短路和单相接地故障时，可讯速切断故障。
⑼说明井下直流牵引变电所电气保护设施、直流牵引网络安全措施。
中段采用蓄电池机车运输。
充电装置直流侧出口回路、直流馈线回路装设保护电器，保护电器采用直流断路器。
满足瞬时电流速断、短延时电流速断和反延时过电流保护要求。
⑽说明爆炸危险场所电机车轨道电气的安全措施。
井下不设爆炸物资库。
⑾说明设有带油设备的电气硐室的安全措施。
井下设有变电所，其变压器为KS型矿用变压器，属带油设备，应在装有变压器的电气硐室设置集油坑，不设集油坑时，在硐室出口的防火门处设置斜坡混疑土墙，其高度高于硐室地面0.1m，并在硐室内配备消防沙池及消防器材。
⑿说明井下高、低压供配电设备类型和地下高、低压电缆类型。
矿山?采区井下高压供配电设备选用XGN2-12型,*、*采区井下低压供配电设备均采用GGD型。
井下变电所变压器均采用kS9型矿用变压器。
地表l0kV电缆选用YJV-8.7/l0kⅴ交联聚乙烯绝缘聚氯乙烯护套电力电缆,低压动力电缆选用YJV0.6lk聚氯乙烯绝缘聚氯乙烯护套电力电缆。
井下盲竖井10KV高压电缆选用ZR-YJV42-10kV交联聚乙烯绝缘粗钢丝铠裝聚氯乙烯护套阻燃电
力电缆,井下平巷高压电缆选用κR-YJV32-0kⅴ交联聚乙烯绝缘细钢丝铠装聚氯乙烯护套阻燃电力电缆或选用ZRYJⅥV22-0V交联聚乙烯绝缘钢带铠装聚氯乙烯护套阻燃电力电缆。
井下平巷或小于45°的平巷低压电缆选用ZRVV22-0.6/kV 聚氯乙琋绝缘钢带铠裝聚乙烯护套矿用阻燃电力电缆:控制电缆选用ZR-kv-50型电缆,移动设备电缆线路采用MYQ矿用轻型阻燃橡套电缆,照明电缆为ZRYV型或ZR-BV型。
⒀列出短路电流计算结果，说明电气开关器件的分断能力。
根据企业提供的矿山上级大章110kV变电站35kV侧母线段短路技术参数,结合本次矿山采矿工程供电设计,进行其短路电流计算,并依据短路电流计算结果对供电系统中设计的电气开关分段能力进行校验,经分段能力、动稳定和热稳定校后所设计的电气开关分断能力可满足矿山安全供电的安全要求。
⒁说明井下各用电设备和配电线路的继电保护装置设置情况。
1、矿山35kV变电站各l0kV馈电线路装设有短路、过负荷及单相接地保护。
2、?采区*6*m中段中央变电所l0V馈电线路装设有短路、过负荷及单相接地保护。
3、?采区*6*m中段中央变电所10kV母线联络柜设有备用自投装置和过电流速断保护
4、变压器回路装设装设短路、过负荷、重瓦斯、单相接地保护及变压器轻瓦斯信号报警系统。
5、各采区井下变电所低压馈电回路设带有过流保护的断路
器
6、井下变电所各低压馈电回路均设有漏电保护裝置
15井下照明设施憤况
矿山各采区井下电气设备硐室、运输巷道、采区车场、有人行走的各种巷道、风门处、安全出口、溜井井口等处均设置固定照明，照明灯具采用BYC8300-Y36型荧光灯，采掘工作面设置一定数量的移动照明，移动照明采用36v电压。
⒃说明避灾硐室应急供电设施情况。
矿山井下不设置避难硐室
⒄说明裸带电体基本（直接接触）防护设施情况。
裸带电体防护设施采用绝缘、漏电保护、遮拦及阻挡物等措施进行防护，防止直接接触。
同时在安装时，应保持足够的安全距离，采用安全电压。
⒅说明保护接地及等电位联接设施情况。
正常情况下不带电的用电设备金属外壳，一定要可靠接地。
井下各用电设备的接地线或具备接地线，必须与各中段的主接地极相连，各中段的主接地极必须互相连接，整个地下采场形成一个接地系统，井下主接地极不少于2处，分别设于主、副水仓中，井下接地地阻不得大于2欧。
电气设备的硐室、单独设置的电气设备、低压配电箱、连接电力电缆的接线盒以及接触电压大于36v的任何地点，均需设局部接地装置。
移动用电设备的金属外壳、手持照明灯具的金属外壳，必须配专用的接地线，且与接地网相连。
井下接地线采用40x4镀锌扁钢，接地支线采用25x4镀锌扁
钢。
⒆说明牵引变电所接地设施情况。
整流装置、直流配电裝置的金属外壳接地,接地电阻不大于2欧。
在接地电流经直流接地继电器前的全部直流接地母线、支线与地绝缘,且不与交流设备的接地母线、金属管道等有金属连接。
⒇说明变配电硐室应急照明设施情况。
矿山各采区井下变配电硐室均设ZY8810型全自动LED应急照明灯。
(21)说明地面建筑物防雷设施情况。
矿区地面建构筑物为三类防雷建筑物，按三类防雷建筑物作好防直击雷、侧击雷的保护,对于进出建筑物的电缆线路、架空线路,金属管道要作好防雷电感应和雷电波侵入的措施,防雷接地电阻小于10欧。
变电所保护接地和工作接地电阻阻值小于4欧。
带有计算机系统的变配电站所,接地电阻阻值小于0.5欧。
(22)总结概述本节专用安全设施内容。
(1)裸带电体基本(直接接触)防护设施:裸带电体防护设施采用绝缘、漏电保护、遮栏及阻挡物等措施进行防护,防止直接接触。
同时,在设计、安装时,应保持足够的安全距离,采用安全电压。
(2)+区变配电硐室防水门、防火门,水泵房设置斜巷与斜井联通，作为安全出口。
选用的防水门为正规厂家生产的MMB型防水门,可承受0-3.5MPa压力。
水泵房与配电室之间设置卷帘式防火门。
3)保护接地及等电位联接设施:正常情况下不带电的用电设备金属外壳,一定要可靠接地。
井下各用电设备的接地线或局部接地线,必须与各中段的主接地极相连,各中段的主接地极必须互相连接,整个地下采场形成一个接地系统,井下主接地极不少于两处,分别设于主、副水仓中井下接地电阻不得大于2欧。
电气设备的硐室、单独设置的电气设备、低压配电箱、连接电力电缆的接线盒以及接触电压大于36V的任何地点,均需设局部接地装置。
移动用电设备的金属外壳、手持照明灯具的金属外壳,必须配专用的接地线,且与接地网相连。
井下接地线采用40×4镀锌扁钢,接地支线采用25×4镀锌扁钢。
(4)变配电硐室应急照明设施。
矿山各采区井下电气设备硐室内设ZY8810型全自动LED应急照明灯。
(5)地面建筑物防雷设施。
矿山各采区生产系统地面建、构筑物为三类防雷建筑物,均按三类防雷建筑物作好防直击雷、侧击雷的保护,对于进出建筑物的电缆线路、架空线路,金属管道要作好防雷电感应和雷电波侵入的措施，建筑物实施总等位联接，防止高电压和静电引入井下。
