机械优化设计课后习题答案(总9页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--第一章习题答案1-1 某厂每日（8h 制）产量不低于1800件。

计划聘请两种不同的检验员，一级检验员的标准为：速度为25件／h ，正确率为98％，计时工资为4元／h ；二级检验员标准为：速度为15件／h ，正确率为95％，计时工资3元／h 。

检验员每错检一件，工厂损失2元。

现有可供聘请检验人数为：一级8人和二级10人。

为使总检验费用最省，该厂应聘请一级、二级检验员各多少人 解：（1）确定设计变量；根据该优化问题给定的条件与要求，取设计变量为X = ⎥⎦⎤⎢⎣⎡=⎥⎦⎤⎢⎣⎡二级检验员一级检验员21x x ；（2）建立数学模型的目标函数；取检验费用为目标函数，即：f (X ) = 8*4*x 1+ 8*3*x 2 + 2（8*25* +8*15* ） =40x 1+ 36x 2（3）本问题的最优化设计数学模型：min f (X ) = 40x 1+ 36x 2 X ∈R 3·. g 1(X ) =1800-8*25x 1+8*15x 2≤0g 2(X ) =x 1 -8≤0 g 3(X ) =x 2-10≤0g 4(X ) = -x 1 ≤0 g 5(X ) = -x 2 ≤01-2 已知一拉伸弹簧受拉力F ，剪切弹性模量G ，材料重度r ，许用剪切应力[]τ，许用最大变形量[]λ。

欲选择一组设计变量T T n D dx x x ][][2321==X 使弹簧重量最轻，同时满足下列限制条件：弹簧圈数3n ≥，簧丝直径0.5d ≥，弹簧中径21050D ≤≤。

试建立该优化问题的数学模型。

注：弹簧的应力与变形计算公式如下322234881,1,(2n s s F D FD D k k c d c d Gd τλπ==+==旋绕比）， 解： （1）确定设计变量；根据该优化问题给定的条件与要求，取设计变量为X = ⎥⎥⎥⎦⎤⎢⎢⎢⎣⎡=⎥⎥⎥⎦⎤⎢⎢⎢⎣⎡n D d x x x 2321； （2）建立数学模型的目标函数；取弹簧重量为目标函数，即：f (X ) =322124x x rx π（3）本问题的最优化设计数学模型：min f (X ) =322124x x rx π X ∈R 3·. g 1(X ) = ≤0g 2(X ) =10-x 2 ≤0 g 3(X ) =x 2-50 ≤0 g 4(X ) =3-x 3 ≤0 g 5(X ) =[]τπ-+312218)21(x Fx x x ≤0 g 6(X ) =[]λ-413328Gx x Fx ≤01-3 某厂生产一个容积为8000 cm 3的平底、无盖的圆柱形容器，要求设计此容器消耗原材料最少，试写出这一优化问题的数学模型。

机械识图第三版答案(3篇)以下是网友分享的关于机械识图第三版答案的资料3篇，希望对您有所帮助，就爱阅读感谢您的支持。

机械识图第三版答案篇一第六章机械制图的基本表示法一、视图视图分为：基本视图、向视图、局部视图、斜视图基本视图：六个基本视图仍保持“长对正、高平齐、宽相等”的三等关系向视图：当某视图不能按投影关系配置时，可按向视图绘制，向视图必须在图形上方中间位置处注出视图名称“X ”（“X ”为大写字母），并在相应的视图附近用箭头指明投影方向，注写相应的字母。

局部视图：（1）局部视图可按基本视图配置的形式配置，中间若没有其他图形隔开时，则不必标注（2）局部视图也可按向视图的配置形式配置在适当位置（3）局部视图的断裂边界用波浪线或双折线表示，但当所表示的局部结构是完整的，其图形的外轮廓线呈封闭的，波浪线可省略不画（4）按第三角画法配置在视图上需要表示的局部结构附近，并用细点画线连接两图形，此时不需另行标注（5）对称机件的视图可只画一半或四分之一，并在对称中心线的两端画两条与其垂直的平行细实线，这种简化画法用细点画线代替波浪线作为断裂边界，是局部视图的一种特殊画法。

斜视图：（1）斜视图常用于表达机件上的倾斜结构。

画出倾斜结构的实形后，机件的其余部分不必画出，此时可在适当的位置用波浪线或双折线断开即可。

（2）斜视图的配置和标注一般按向视图的相应规定，必要时，允许将斜视图旋转后配置到适当的位置。

此时，应按向视图的标注，且加上旋转符号。

二、剖视图根据剖视图的剖切范围，可分为全剖视图、半剖视图、局部剖视图通用剖面线为间隔相等的平行细实线，绘制时最好与图形主要轮廓线或剖面区域的对称线成45°，当图形中的主要轮廓线与水平线成45°时，该图形的剖面线应画成与水平线成30°或60°的平行线，其倾斜方向与其他图形的剖面线一致剖视图的标注三要素：剖切线、剖切符号、字母剖视图的配置三种方式：按基本视图的规定位置配置、按投影关系配置在与剖切符号相对应的位置上、必要时允许配置在其他适当位置上。

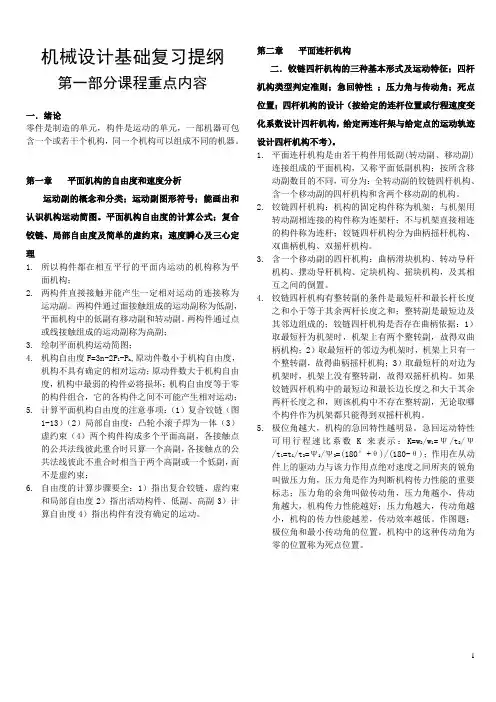

机械设计基础复习提纲第一部分课程重点内容一．绪论零件是制造的单元，构件是运动的单元，一部机器可包含一个或若干个机构，同一个机构可以组成不同的机器。
