10kv输电线路施工方案一、项目概述本文旨在提供10kV输电线路施工方案，确保施工过程安全高效并保证工程质量。
二、工程准备1. 线路勘测在施工前，进行必要的线路勘测工作，包括地形地貌、线路走向、土质情况等，以了解地理环境。
2. 材料采购根据设计要求，准备合适的输电线路材料，包括电缆、电杆、绝缘子、接地装置等。
3. 设备准备准备必要的施工设备和工具，如起重机、挖掘机、焊接机械等，确保施工的顺利进行。
4. 人员组织合理调配人员，确保施工人员具备相关技能和证书，以保证施工过程的安全性。
三、施工步骤1. 土建工程在施工前，需要进行土方开挖、基坑支护等工作，确保输电线路的固定稳定。
2. 安装电缆按照设计方案，进行电缆的敷设和连接工作，确保电缆安装牢固可靠，避免暴露在外的情况。
3. 安装电杆和绝缘子根据线路规划，安装电杆和绝缘子设备，并进行必要的接地装置安装，确保线路的绝缘与安全。
4. 调试与测试完成线路安装后，进行必要的调试和测试工作，以确保线路正常运行，并配合相关部门进行验收。
5. 施工记录在施工过程中，及时记录施工情况、材料使用等关键信息，为后期管理和维护提供依据。
四、质量控制1. 施工监督设立专职的施工监督人员，负责对施工过程进行全程监督，确保按照设计要求进行施工。
2. 材料检验及时对采购的材料进行抽样检测，并对检测结果进行记录和管理，确保所用材料符合标准要求。
3. 安全防护在施工过程中，加强安全防护工作，包括施工区域的警示标志、安全帽、警示线等的设置。
五、环境保护在施工过程中，严格遵守环境保护相关法规，做好施工区域的环保工作，减少对环境的影响。
六、施工总结在施工结束后，对施工过程进行总结，提取经验教训，为以后的施工项目提供参考。
七、安全措施1. 周边警示在施工现场设置明显的警示标志，警示过往车辆和行人注意施工区域的存在。
2. 防护设施确保现场安全设施的完善，如搭建防护网、设置防撞护栏等，以保护施工人员的人身安全。
二、输电线路（一）电缆沟槽开挖本工程开挖电缆沟分别采用人工、机械进行施工作业。
开挖部分主要为施工作业面的土方。
本工程采取机械开挖，由人工配合清底和修理沟壁。
沟开挖宽度为沟外边各加300mm操作面，正常开挖1.2m以内不进行放坡，当深度超过1.2m时，坡度为1：0.66。
在开挖过程中将开挖出的余土现场不堆放，当天开挖出来的土方当天装车运至弃土场。
沟底标高应严格按照设计开挖在土方开挖到设计标高，请设计人员、监理、业主现场验槽后，达到设计要求进行下道工序施工。
（二）地埋电缆1.敷设电缆时的环境温度不应低于-7°C。
2.敷设电缆时应合理安排，不宜交叉；敷设时应防止电缆之间及电缆与其他硬物体之间的磨擦；固定时，松紧应适度。
3.多芯电缆的弯曲半径，不应小于其外径的6倍。
4.信号电缆（线）与电力电缆交叉时，宜成直角；当平行敷设时，其相互间的距离应符合设计规定。
5.在同一线槽内的不同信号、不同电压等级的电缆，应分类布置；对于交流电源线路和连锁线路，应用隔板与无屏蔽的信号线路隔开敷设。
6.线槽垂直分层安装时，电缆应按下列规定顺序从上至下排列：仪表信号线路；安全连锁线路；交流和直流供电线路；7.电缆在沟道内敷设时，应敷设在支架上或线槽内。
当电缆进入建筑物后，电缆沟道与建筑物间应隔离密封。
8.其他要求电线穿管前应清扫保护管，穿管时不应损伤导线。
信号线路、供电线路、连锁线路以及有特殊要求的仪表信号线路，应分别采用各自的保护管。
仪表盘（箱）内端子板两端的线路，均应按施工图纸编号。
每一个接线端子上最多允许接两根芯线。
导线与接线端子板、仪表、电气设备等连接时，应留有适当余度。
（三）水泥电杆线路架设电缆敷设好后，为了使其成为一个连续的线路，各段线必须连接为一个整体，这些连接点就称为电缆接头。
终端头是电力电缆线路两端与其他电气设备连接的装置。
电缆接头包括：电缆中间接头和电缆终端接头。
1、电缆头制作前期准备（1）电缆头选型电缆头的绝缘材料符合要求，其规格型号与电缆规格型号匹配。

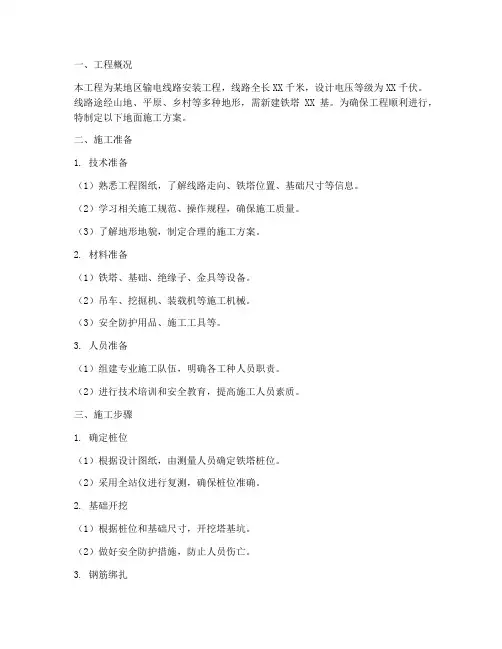

一、工程概况本工程为某地区输电线路安装工程，线路全长XX千米，设计电压等级为XX千伏。
线路途经山地、平原、乡村等多种地形，需新建铁塔XX基。
为确保工程顺利进行，特制定以下地面施工方案。
二、施工准备1. 技术准备（1）熟悉工程图纸，了解线路走向、铁塔位置、基础尺寸等信息。
（2）学习相关施工规范、操作规程，确保施工质量。
（3）了解地形地貌，制定合理的施工方案。
2. 材料准备（1）铁塔、基础、绝缘子、金具等设备。
（2）吊车、挖掘机、装载机等施工机械。
（3）安全防护用品、施工工具等。
3. 人员准备（1）组建专业施工队伍，明确各工种人员职责。
（2）进行技术培训和安全教育，提高施工人员素质。
三、施工步骤1. 确定桩位（1）根据设计图纸，由测量人员确定铁塔桩位。
（2）采用全站仪进行复测，确保桩位准确。
2. 基础开挖（1）根据桩位和基础尺寸，开挖塔基坑。
（2）做好安全防护措施，防止人员伤亡。
3. 钢筋绑扎（1）根据设计图纸，绑扎基础钢筋。
（2）确保钢筋位置准确、绑扎牢固。
4. 模板安装（1）根据基础尺寸，安装模板。
（2）确保模板牢固、平整。
5. 混凝土浇筑（1）按比例拌制混凝土。
（2）采用泵车浇筑混凝土，确保混凝土密实。
6. 预应力张拉（1）根据设计要求，进行预应力张拉。
（2）确保预应力满足设计要求。
7. 钢筋保护层施工（1）根据设计要求，设置钢筋保护层。
（2）确保保护层厚度均匀、牢固。
8. 基础验收（1）完成基础施工后，进行自检、复检。
（2）通过质量验收后，方可进行下一道工序施工。
四、施工质量控制1. 严格控制材料质量，确保所用材料符合设计要求。
2. 严格执行施工规范，确保施工质量。
3. 加强施工过程监控，发现问题及时整改。
4. 定期进行质量检查，确保工程质量符合要求。
五、安全措施1. 施工现场设置安全警示标志，提醒施工人员注意安全。
2. 严格执行安全操作规程，防止安全事故发生。
3. 定期进行安全教育培训，提高施工人员安全意识。
220KV输电线路导线接地方案(正式)1. 背景本文档旨在提供一份220KV输电线路导线接地方案，以确保线路的安全和稳定运行。
2. 方案概述该方案针对220KV输电线路的导线接地进行设计，旨在满足以下要求：- 确保导线接地的有效性和可靠性；- 遵守相关法规和标准；- 最大程度减少对环境的负面影响。
3. 方案细节3.1. 接地方式本方案采用单点接地方式，即导线通过地线与地面形成接地。
3.2. 接地电阻为了保证接地的有效性，接地电阻应满足标准要求。
根据相关规范，导线接地系统的电阻应小于阈值。
详细的计算和测量方法将在后续阶段进行。
3.3. 地线选型地线的选型应考虑导线的电流负荷、导线材料和线路特点等因素。
为了确保地线的导电能力和耐腐蚀性，建议选用铜质地线，并根据实际情况进行断面的确定。
3.4. 地线布设地线的布设应遵循以下原则：- 根据线路的走向和地形条件确定布设路径；- 保持良好的接地连接，防止地线松动或断开；- 遵循安全距离要求，确保地线不与其他设施发生干扰。
3.5. 接地系统维护为了确保接地系统的可靠性和安全性，需要定期检查、维护和测试接地装置。
具体的维护计划和测试方法将在后续阶段制定。
4. 风险评估在选取和实施导线接地方案时，应充分考虑相关风险因素并采取相应的措施来降低风险。
5. 法规和标准该方案应符合国家和地方的法规和标准要求。
在设计和实施方案时，必须遵守相关法规和标准的要求。
6. 结论本方案为220KV输电线路的导线接地提供了一套可行的方案。
通过合理设计和实施，可以确保线路的安全运行和人员的安全。
在实际操作中，应严格按照方案要求进行施工和维护，并定期检查和测试接地系统的状态。
以上方案仅供参考，具体实施应根据实际情况进行调整和优化。
如有疑问或需要进一步讨论，请随时与我们联系。
第一章工程简介架空线路杆塔接地对电力系统的安全稳定运行至关重要，降低杆塔接地电阻是提高线路耐雷水平，减少线路雷击跳闸率的主要措施。
由于杆塔接地电阻高而产生的雷击闪络事故相当多。
由于大部分位于山区、地质条件较差，许多杆塔的接地电阻不合格，有不少杆塔的接地电阻严重不符合要求，且锈蚀严重，造成线路耐雷水平低，经常发生雷电绕击、反击，使线路跳闸，影响了电网的安全稳定运行。
因此，本次对浔青II线、港山I线、浔妙II线等3条线路接地网进行维修，降低杆塔接地电阻，使之达到合格范围，对防止雷击跳闸，保证电网安全是非常重要的。
本次柘青线差异化防雷大修工程，维修杆塔接地网共计42基，维修线路3条分别为浔青II线29基、港山I线9基、浔妙II线3基。
●本工程业主：●本标段施工单位：●质量目标：保证贯彻和顺利实施工程主要设计技术原则，满足国家施工验收规范和质量评定标准规程优良级标准的要求，确保工程实现零缺陷移交。
杜绝重大施工质量事故和质量管理事故。
第二章杆塔接地施工的要求2.1 质量要求1、本次接地改造所用接地体钢筋均为§10，接地鼻子均为§162、接地体埋深不得小于0.6m，回填时，要清除石块、树枝等影响接地电1阻的杂物，并留15cm的防沉层，对于土质不要的地方，要更换土壤。
3、接地体埋设路径尽量避开可能挖沟及易山水冲刷地带，以避免接地体外露，尽量向低洼潮湿的地带敷设，利于降低接地电阻。
4、接地鼻子必须镀锌良好，接地鼻子与接地体必须双面焊接，焊接前必须清理连接处的氧化物，焊接长度不小于圆钢直径的10倍。
5、接地鼻子与杆塔连接必须良好可靠6、只要敷设了接地体，新、旧都必须焊接连接2.2 工作要求1、接地鼻子锈蚀程度达到20%以上必须更换，发现在任务单中未体现的杆塔时，需向负责人汇报确认。
2、所有接地引下线都必须压接。
3、铁塔四角都必须与接地体连接，砼排杆如只有一边有外接地引下线，另一边必须敷设新接地体，并与老接地体连接，预留接地连接口，待安装外接地引下线后与接地鼻子连接。
输电线路施工方案和技术措施随着社会经济的快速发展，电力需求不断增加，输电线路建设也成为了重要的基础设施建设项目。
为了确保输电线路的安全可靠运行，需要制定合理的施工方案和技术措施。
本文将就输电线路施工方案和技术措施进行详细介绍。
一、输电线路施工方案。
1. 线路选址，在进行输电线路建设前，需要进行线路选址工作。
选址工作需要考虑地形地貌、土质情况、气候条件等因素，以确保线路的安全可靠运行。
2. 施工前勘察，在确定线路选址后，需要进行施工前的详细勘察工作，包括地质勘察、水文勘察、气象勘察等，以确保施工过程中不会受到地质灾害、水灾、风灾等自然灾害的影响。
3. 施工方案制定，根据勘察结果和实际情况，制定合理的施工方案，包括施工路线、施工工艺、施工周期等内容。
4. 施工图纸设计，根据施工方案制定相应的施工图纸，明确施工工艺和施工要求，以确保施工过程中的安全和质量。
5. 施工队伍组建，根据施工规模和施工要求，组建相应的施工队伍，包括施工人员、监理人员、安全人员等，以确保施工过程中的安全和质量。
6. 施工材料采购，根据施工图纸和施工要求，采购相应的施工材料，包括导线、杆塔、绝缘子、地线等，以确保施工过程中的质量。
7. 施工设备准备，根据施工要求，准备相应的施工设备，包括起重机、挖掘机、打桩机等，以确保施工过程中的效率和质量。
8. 施工方案审批，制定完施工方案后，需要进行相关部门的审批，以确保施工方案符合相关法规和标准。
二、输电线路技术措施。
1. 土建工程，输电线路的土建工程包括杆塔基础、终端塔基础、引上线塔基础等，需要严格按照设计要求和施工图纸进行施工，确保基础的稳固和耐久。
2. 铁塔架设，输电线路的铁塔架设是整个线路建设的关键环节，需要严格按照设计要求和施工图纸进行施工，确保铁塔的垂直度和水平度。
3. 导线拉设，输电线路的导线拉设需要严格按照设计要求和施工图纸进行施工，确保导线的张力和位置符合要求。
4. 绝缘子安装，输电线路的绝缘子安装需要严格按照设计要求和施工图纸进行施工，确保绝缘子的安装位置和间距符合要求。
(完整版)输电线路施工方案输电线路施工方案1. 引言本文档旨在提供完整的输电线路施工方案。
该方案旨在确保施工过程的顺利进行并确保安全。
2. 施工前准备在开始施工之前，需要进行以下准备工作：- 确定施工地点，并评估地形和环境条件；- 聘请经验丰富的工程师和技术人员；- 获取必要的施工许可和相关文件；- 确保施工材料和设备的准备就绪。
3. 施工过程根据输电线路的具体要求，施工过程应包括以下步骤：1. 地基处理：根据地质情况，对施工地点进行必要的地基处理，以确保线路的稳固性；2. 钢塔安装：根据设计要求，进行钢塔的安装，确保其牢固稳定；3. 导线架设：将导线按照设计布置方案进行架设，确保导线的张力和间距符合要求；4. 绝缘子安装：安装绝缘子，确保线路的绝缘性能达到标准；5. 接地系统建设：建设完善的接地系统，确保线路的安全性；6. 跳线安装和连接：安装跳线并连接导线，确保电流正常传输；7. 测试和调试：进行线路的测试和调试，确保线路的质量和性能达到要求；4. 安全措施在施工过程中，应遵循以下安全措施以确保工人和施工现场的安全：- 工人必须佩戴个人防护装备，并接受必要的培训；- 施工现场必须设置明显的警示标志，确保通行人员的安全；- 施工过程中应严格遵守安全操作规程，防止事故发生；- 定期进行安全检查和维护，确保施工现场的安全性。
5. 施工结束和验收施工结束后，应进行线路的验收和测试。
确保线路的质量和性能符合设计要求。
验收通过后，可以将线路投入运行。
6. 结论本文档提供了一份完整的输电线路施工方案。
通过严格遵守本方案，并采取必要的安全措施，可以确保线路的顺利施工和安全运行。

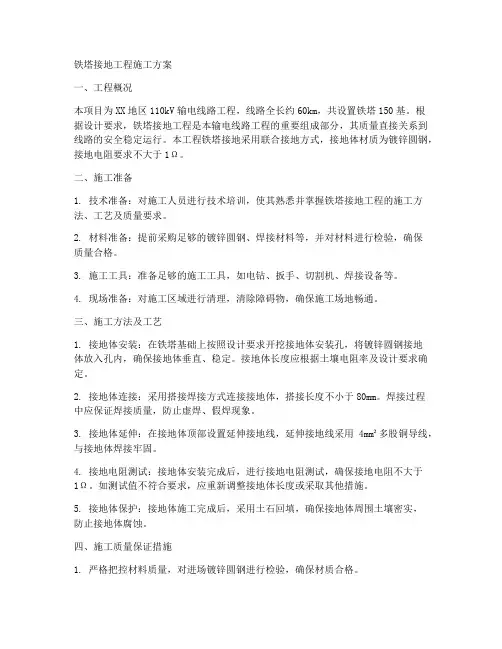

【施工方案】输电线路接地施工方案一、工程概述本次输电线路接地施工旨在为_____输电线路提供可靠的接地保护，确保线路在正常运行和遭受雷击等异常情况下的安全稳定。
施工范围涵盖_____至_____的输电线路，线路全长约_____千米。
二、施工准备1、技术准备熟悉施工图纸和相关技术规范，明确接地施工的技术要求和质量标准。
进行现场勘察，了解地形、地质条件和周边环境，为施工方案的制定提供依据。
制定施工技术交底文件，向施工人员详细讲解施工工艺和质量控制要点。
2、材料准备根据设计要求，采购符合标准的接地材料，如接地极、接地扁钢、接地线等。
对采购的接地材料进行质量检验，确保其规格、型号、材质等符合要求。
准备好施工所需的辅助材料，如焊条、防锈漆、螺栓等。
3、施工机具准备配备钻孔机、电焊机、切割机、扳手等施工机具，并确保其性能良好。
对施工机具进行定期维护和保养，保证施工过程中的正常使用。
4、人员准备组建专业的施工队伍，施工人员应具备相关的施工经验和技能，并经过安全培训和技术交底。
明确施工人员的职责分工，确保施工过程中的协调配合。
三、施工工艺流程1、接地极安装根据设计要求，在指定位置进行钻孔或挖掘，深度和直径应符合规定。
将接地极放入孔内或坑中，确保其垂直并与土壤接触良好。
采用回填土或降阻剂进行填充，并分层夯实，以提高接地极的接地效果。
2、接地扁钢敷设按照设计图纸的走向和位置，进行接地扁钢的敷设。
接地扁钢之间的连接应采用焊接方式，焊接长度和质量应符合规范要求。
焊接处应进行防腐处理，涂刷防锈漆。
3、接地线连接将接地线与接地扁钢和杆塔进行连接，连接方式应牢固可靠。
连接处应进行紧固处理，确保接触良好，避免松动。
4、接地电阻测试在接地施工完成后，使用专业的接地电阻测试仪对接地电阻进行测试。
如接地电阻不符合设计要求，应采取相应的降阻措施，如增加接地极数量、使用降阻剂等，直至接地电阻满足要求。
四、施工质量控制1、原材料质量控制严格检查接地材料的质量证明文件，确保其符合国家标准和设计要求。
济南长清青杨110kV输电线路工程接地工程施工方案山东长能电气集团有限公司济南长清青杨110kV输电线路工程施工项目部..一、工程简介架空线路杆塔接地对电力系统的安全稳定运行至关重要，降低杆塔接地电阻是提高线路耐雷水平，减少线路雷击跳闸率的主要措施。
由于杆塔接地电阻高而产生的雷击闪络事故相当多。
由于大部分位于山区、地质条件较差，许多杆塔的接地电阻不合格，有不少杆塔的接地电阻严重不符合要求，且锈蚀严重，造成线路耐雷水平低，经常发生雷电绕击、反击，使线路跳闸，影响了电网的安全稳定运行。
因此，本次对济南长清青杨110kV输电线路工程所有杆塔接地施工，降低杆塔接地电阻，使之达到合格范围，对防止雷击跳闸，保证电网安全是非常重要的。
保证贯彻和顺利实施工程主要设计技术原则，满足国家施工验收规范和质量评定标准规程优良级标准的要求，确保工程实现零缺陷移交。
杜绝重大施工质量事故和质量管理事故。
二、杆塔接地施工的要求2.1 质量要求1、本次接地所用接地体钢筋均为Φ10镀锌圆钢，接地引下线为Φ12镀锌圆钢。
2、接地体埋深不得小于0.8m，回填时，要清除石块、树枝等影响接地电阻的杂物，并留15cm的防沉层，对于土质不好的地方，要更换土壤。
3、接地体埋设路径尽量避开可能挖沟及易山水冲刷地带，以避免接地体外露，尽量向低洼潮湿的地带敷设，利于降低接地电阻。
4、接地引下线必须镀锌良好，接地引下线与接地体必须双面焊接，焊接前必须清理连接处的氧化物，焊接长度不小于圆钢直径的..10倍。
5、接地引下线与杆塔连接必须良好可靠2.2 工作要求1、接地引下线必须镀锌良好，发现漏镀锌、脱皮等缺陷必须更换，并向负责人汇报确认。
2、所有接地引下线上的联板都必须保证焊接长度不低于10CM。
3、铁塔四角都必须与接地体连接，预留接地连接口，与接地引下线双螺栓连接。
4、依据《交流电气装置的接地》DL/621-1997中第5.2.1条的规定：架空线路杆塔保护接地的接地电阻不宜大于10Ω；5、每基杆塔完成接地后，必须测量接地电阻，直至合格，合格率达到100%。
输电线路施工方案一、前期准备工作1.立项准备：明确施工任务、范围和要求，成立项目组，制定详细的工作计划和时间节点。
2.地勘工作：对输电线路的走廊进行调查和勘测，确定施工线路、塔位、线路长度等基本参数。
3.资源准备：采购施工所需的材料、设备和工具，并进行必要的仓储管理。
4.安全评估：组织专家组对施工过程中的安全风险进行评估，制定相应的防范措施。
5.合同签订：与相关单位签订施工合同，明确双方的责任和权利。
二、施工方案1.施工准备：组织相关人员参加工地安全培训，确保施工人员具备相应的专业知识和技能。
在施工现场建立严格的安全管理制度，设立警示标志和安全警戒线。
2.站址布设：根据地勘结果和设计要求，在事先确定好的塔位上进行塔身设置、埋件和安装，确保塔的稳固和安全。
3.杆塔组装：根据设计要求，进行杆塔的组装和安装，确保组装的坚固和稳定。
4.输电线缆敷设：根据设计要求，安排线缆敷设，确保线路的走向准确、线缆的敷设平整，并进行必要的穿槽、固定和隔离措施。
5.杆塔引线：根据设计要求和地形条件，进行杆塔引线的预制和安装，确保引线的牢固和安全。
6.杆塔调整：在线路调整或施工过程中，对需要调整的杆塔进行重新固定和调整，确保杆塔的稳定和垂直度。
7.安装设备：根据设计要求和需要，安装输电设备、绝缘子、接地装置等。
8.线路接头安装：根据设计要求，进行导线的连接和线路接头的安装，确保接头的可靠性和接触良好。
9.路线清理：在施工结束后，对施工现场进行清理，清除垃圾和废弃物，恢复现场环境。
三、质量控制1.施工过程记录：每一道工序的施工过程要进行详细记录，包括材料、设备、施工人员等的使用情况，以备后续的质量评估和追溯。
2.监督检查：设立专门的监督检查组，对施工过程中的关键环节进行监督和检查，确保施工质量符合规范。
3.试验验证：对关键设备和材料进行必要的试验验证，确保其性能和安全性能符合设计要求。
4.质量检测：对输电线路的杆塔、导线、绝缘子等进行必要的质量检测，确保其符合相关标准和规范。
济南长清青杨110kV 输电线路工程接地工程施山东长能电气集团有限公司济南长清青杨 110kV 输电线路工程施工项目部che 一、工程简介架空线路杆塔接地对电力系统的安全稳定运行至关重要，降低杆塔接地电阻是提高线路耐雷水平，减少线路雷击跳闸率的主要措施。
由于杆塔接地电阻高而产生的雷击闪络事故相当多。
由于大部分位于山区、地质条件较差，许多杆塔的接地电阻不合格，有不少杆塔的接地电阻严重不符合要求，且锈蚀严重，造成线路耐雷水平低，经常发生雷电绕击、反击，使线路跳闸，影响了电网的安全稳定运行。
因此，本次对济南长清青杨110kV 输电线路工程所有杆塔接地施工，降低杆塔接地电阻，使之达到合格范围，对防止雷击跳闸，保证电网安全是非常重要的。
保证贯彻和顺利实施工程主要设计技术原则，满足国家施工验收规范和质量评定标准规程优良级标准的要求，确保工程实现零缺陷移交。
杜绝重大施工质量事故和质量管理事故。
二、杆塔接地施工的要求2.1质量要求1、本次接地所用接地体钢筋均为Φ 10 镀锌圆钢，接地引下线为Φ12 镀锌圆钢。
2 、接地体埋深不得小于0.8m，回填时，要清除石块、树枝等影响接地电阻的杂物，并留15cm的防沉层，对于土质不好的地方，要更换土壤。
3、接地体埋设路径尽量避开可能挖沟及易山水冲刷地带，以避免接地体外露，尽量向低洼潮湿的地带敷设，利于降低接地电阻。
4、接地引下线必须镀锌良好，接地引下线与接地体必须双面焊接，焊接前必须清理连接处的氧化物，焊接长度不小于圆钢直径的10倍5、接地引下线与杆塔连接必须良好可靠2.2工作要求1 、接地引下线必须镀锌良好，发现漏镀锌、脱皮等缺陷必须更换，并向负责人汇报确认。
2、所有接地引下线上的联板都必须保证焊接长度不低于10CM。
3、铁塔四角都必须与接地体连接，预留接地连接口，与接地引下线双螺栓连接。
4 、依据《交流电气装置的接地》DL/621-1997 中第5.2.1 条的规定：架空线路杆塔保护接地的接地电阻不宜大于10Ω；5 、每基杆塔完成接地后，必须测量接地电阻，直至合格，合格率达到100%。
二、施工方法3.1开挖接地槽(1)接地槽开挖前，应先测定土壤电阻率，如实测值与设计图纸规定的型式出入较大，可按实测值选配相应的接地装置。
然后根据设计图纸要求及现场地形地貌条件进行接地槽的放样，划出接地槽的开挖线。
(2)接地体的槽位应避开道路、地下管道及电缆沟等。
(3)开挖接地槽遇有障碍物( 如大块岩石等) ，允许绕道避开，但应符合下列规定：1)不得改变接地形式及减少接地槽长度。
(2)接地装置为浅埋放射型。
但尽量避免放射形接地体弯曲。
(3)在丘陵、山地开挖接地槽时应尽量沿等高线布置。
(4)接地槽的开挖深度不小于0.8 m 。
3.2敷设接地装置(1)接地装置的材质、规格及埋深应符合设计规定。
(2)接地槽底面应平整，并清除槽内一切影响接地体与土壤接触的杂物。
(3)接地体圆钢应予以矫正，不应有明显弯曲。
(4)敷设水平接地体应满足下列要求：1)在倾斜的地形沿等高线敷设。
2)两接地体间的最近距离不应小于5m。
3)接地体铺设应平直。
(5)敷设时必须确定接地引下线的方向，并检查引下线长度是否满足要求。
(6)接地引下线与杆塔的连接应接触良好，并应便于打开测量接地电阻。
(7)接地线的连接牢固，其焊接焊缝应无气孔、咬边、裂纹等缺陷。
3.3接地装置的连接接地装置的连接应可靠，除设计规定的断开点用螺栓连接外，其余应都用焊接连接。
连接前应清除连接部位的铁锈等附着物。
本工程采用φ 10镀锌圆钢, 采用搭接焊，焊接的搭接长度设计值为100 mm，在实际施工时塔接长度应为120mm，并应双面施焊(要求满焊)。
3.4接地槽的回填(1)接地槽回填之前，必须报请现场监理进行隐蔽检查，检查che 接地体埋设深度是否达到设计深度，否则应及早采取措施处理，以及焊接长度及质量是否符合规范。
经现场监理签字认可后方可进行回填。
(2)接地槽回填土应每30cm 夯实一次，力求回填土密实。
(3)如果接地槽为岩石地带或土壤电阻率特高地带时，应按设计要求进行换土回填，不许回填块石。
(4)接地槽表面应有10～20cm 高度的防沉层，在工程竣工移交时，填土不得低于地面。
位于耕地的接地槽，回填土必须夯实，但应保持原地面的平整，不妨碍耕作。
(5)位于易冲刷地带的接地槽，回填土应采取防冲刷措施，如种植草皮、用水泥砂浆护面或砌石灌浆等。
(6)施工完毕后平整场地，恢复植被，做好环境保护工作。
3.5接地体防腐处理接地引下线的表面(包括地埋及外露部分) ，必须热镀锌。
露出及入土500mm部分和焊接均应经防腐处理，采用涂红丹和沥青漆。
防腐涂料使用前，应清除接地体表面的水分、泥砂及铁锈等污物。
接头处的焊渣应清除干净。
涂刷后待全干后再补刷涂料。
全干后的接地体可以回填土掩埋。
3.6增加接地体长度增加接地体的长度是降低接地电阻的有效措施，但不是任意增加。
若接地电阻不能满足要求时，应在已敷设的接地装置上加埋接地圆钢至满足为止。
当接地体总长度超过500m时，接地电阻不作规3.7、接地电阻的测量接地电阻的测量应采用经鉴定合格的接地电阻摇表接地摇表的测量接线端钮有4个和3个之分。
测量接地电阻用3 个接线端已经满足要求3.7.1接地摇表测量接地电阻的方法(1) 测量接地电阻的布置如图所67MA测量接地电阻的布置示意图1 —被测接地装置；2—检测器； 3 —倍率旋钮；4—电阻值旋钮；5—摇柄； 6 —连线；7 —测量铜棒(2) 将接地线端旋钮E 与接地装置引下线D点连接；距被测点D距离为Y的A点打一φ 10钢或铜棒(电压极打下地面下0.5m) ，并用铜塑线将A 点与接线端钮P连接；距被测点D距离为Z 的B 点打一φ 10 钢或铜棒( 电流极) ，并用铜塑线将B 点与接线端钮C连接。
(3) A 、B 棒与被测点D的距离一般为Y ≥2.5(L 0+L)≥4(L 0+L) 式中L0、L—环形接地网的边长及放射线长度，仅有环形接地网的水田中，取Y为10m，Z 为20m；在山区及丘陵地，取Y 为80m，Z为120m。
(4)测量操作如下：1) 检查各部位连线是否连接可靠，A、B 棒是否牢固。
2)检查测流计是否指在零位，不在零位时，应将指针调到零位。
3)将倍率旋钮置于最大倍率位置处，慢慢摇动摇柄，同时旋转电阻值使检流计指在零位。
4)当检流计指针接近平稳时，可加速摇动摇柄，转速约为120r/min ，并旋转电阻值旋钮使指针平稳地指在零位；若电阻值读数小于1，则可改变倍率重新摇测。
5)待指针平稳后将电阻值旋钮上的读数乘以倍率旋钮处的倍数，即得接地装置的接地电阻值。
3.7.2测量注意事项(1)测量杆塔接地装置的接地电阻时，应将接地引下线与杆塔的连接螺栓拆开，使接地电阻仅为接地装置在土壤中的工频接地电阻值。
(2)测量接地电阻应选择在晴天或气候干燥时，不得在雨天或雨后立即测量。
(3)所测得的接地电阻值就应根据土壤干燥及潮湿情况乘以季节系数，然后才能与设计提供的最大允许工频接地电阻相比较，以判断接地装置的接地电阻是否合乎设计要求。
3.7.3 测量主要工器具3.7.4 安全注意事项：1应先清理浮动土石，严禁上下坡同时开挖，土石滚落下方不得有人，并设专人警戒，作业人员之间保持适当距离。
2用锤打石时应让周围作业人员远离，防止石渣飞溅伤人及锤脱手伤人。
3在坡陡的山地施工时，施工弃土严禁向塔位下方弃土，不得随意抛撒。
三、降低杆塔接地电阻的措施降低杆塔接地电阻的措施在土壤电阻率高的山区，由于受地质、地势等条件的限制，架空线路的杆塔接地装置的工频率接地电阻往往达不到要求，而杆塔接地电阻对提高线路耐雷水平，降低雷击跳闸率又十分重要，需要把接地电阻降下来，这时要根据每基杆塔的实际情况，认真查看地质、地势、测试杆塔周围各个不同深度的土壤电阻率，然后根据每基杆塔的实际情况经技术经济对比之后，采取有效的降阻措施。
要降低杆塔的工频接地电阻，首先要做高以下工作：（1）做好地质、地势的调查，了解杆塔工频接地电阻超标的原因，看杆塔所处的位置是处在什么样的地形，实地勘测土层的情况和土质情况。
（2）测试杆塔周围的土壤电阻率，看四周是否有土壤电阻率低的地方可以利用，再测试不同深度的土壤电阻率，看地下有无可以利用的低电阻率的地层。
根据实地调查勘测的情况，采取经济有效的降阻措施。
降低工频接地电阻的措施主要有以下几种方式：（1）水平外延接地体，如杆塔所处的地方允许水平放射接地体时应计量采用水平放射的方式，因为水平放射接地体不但可以降低工频接地电阻，更重要的是可以有效的降低冲击接地电阻，起到有效的防雷作用，关于水平放射的形状和方位可根据现场实际情况而定，水平放射的长度可按第三章的表3-6 要求取；但如在水平放射长度的1.5 倍范围内有较低土壤电阻率的地方，可以采用外引接地的方式。
（2）深埋式接地极如地下较深处的土壤电阻率较低，可用竖井式，或深埋式接地极。
在选择埋没地点时应注意以下几点：选择地下水位较丰富及地下水位较高的地方。
杆塔附近如有金属矿体，可将接地体插入矿体上，利用矿体来延长或扩大人工接地体的几何尺寸。
（3）填充电阻率较低的物质（降阻模块）如附近有可以利用的低电阻率的物质，可以因地制宜、综合利用，但这些物质的性能具备：电阻率低、不易流失、性能稳定、易于吸收和保持水分、无腐蚀作用、施工简便、经济合理。
使用降阻模块进行降阻，实践证明，在水平接地体周围施加降阻模块，对降低杆塔的接地电阻效果明显，且容易实施，有利于降低施工成本。
究竟采用那种方法降阻要根据实际情况做认真的技术经济比较，从中筛选出经济、有效、合理的方法，一般情况下水平接地体施加降阻模块的方法，比较经济且效果好，如采用深井，地下一定要有低电阻率的地层才有明显效果。
