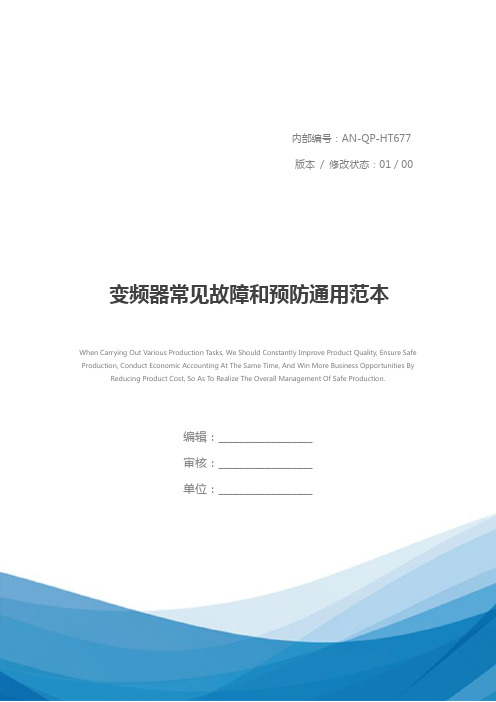

内部编号：AN-QP-HT677版本/ 修改状态：01 / 00 When Carrying Out Various Production T asks, We Should Constantly Improve Product Quality, Ensure SafeProduction, Conduct Economic Accounting At The Same Time, And Win More Business Opportunities By Reducing Product Cost, So As T o Realize The Overall Management Of Safe Production.编辑：__________________审核：__________________单位：__________________变频器常见故障和预防通用范本变频器常见故障和预防通用范本使用指引：本安全管理文件可用于贯彻执行各项生产任务时，不断提高产品质量，保证安全生产，同时进行经济核算，通过降低产品成本来赢得更多商业机会，最终实现对安全生产工作全面管理。
资料下载后可以进行自定义修改，可按照所需进行删减和使用。
1 变频器的故障原因及预防措施变频器由主回路、电源回路、IPM驱动及保护回路、冷却风扇等几部分组成。
其结构多为单元化或模块化形式。
由于使用方法不正确或设置环境不合理，将容易造成变频器误动作及发生故障，或者无法满足预期的运行效果。
为防患于未然，事先对故障原因进行认真分析尤为重要。
1.1 主回路常见故障分析主回路主要由三相或单相整流桥、平滑电容器、滤波电容器、IPM逆变桥、限流电阻、接触器等元件组成。
其中许多常见故障是由电解电容引起。
电解电容的寿命主要由加在其两端的直流电压和内部温度所决定，在回路设计时已经选定了电容器的型号，所以内部的温度对电解电容器的寿命起决定作用。
电解电容器会直接影响到变频器的使用寿命，一般温度每上升10 ℃，寿命减半。

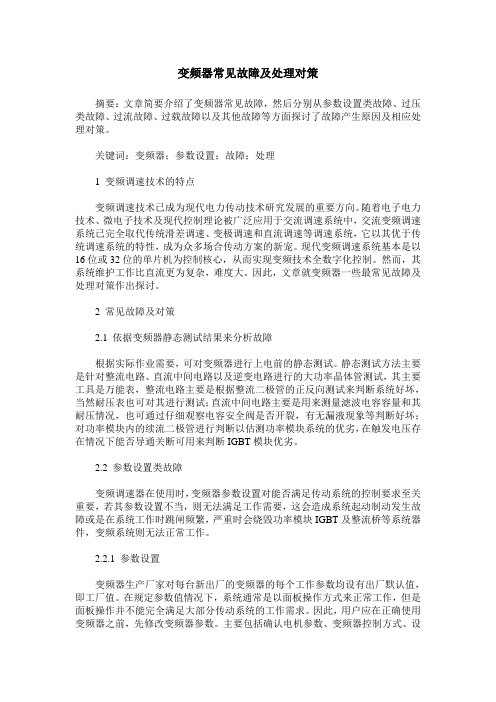

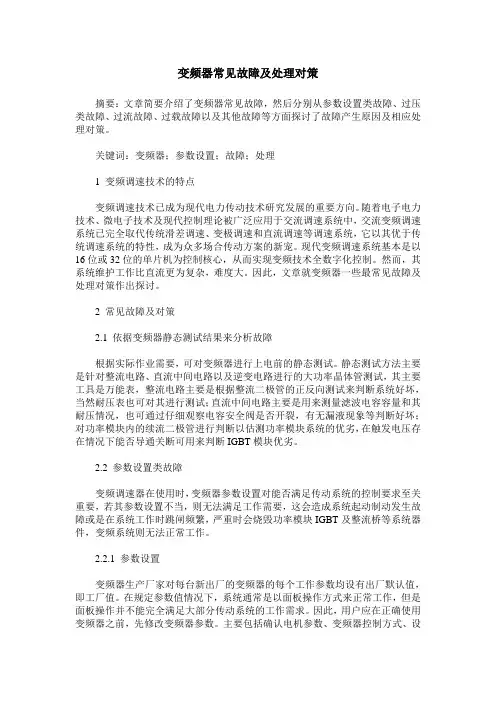

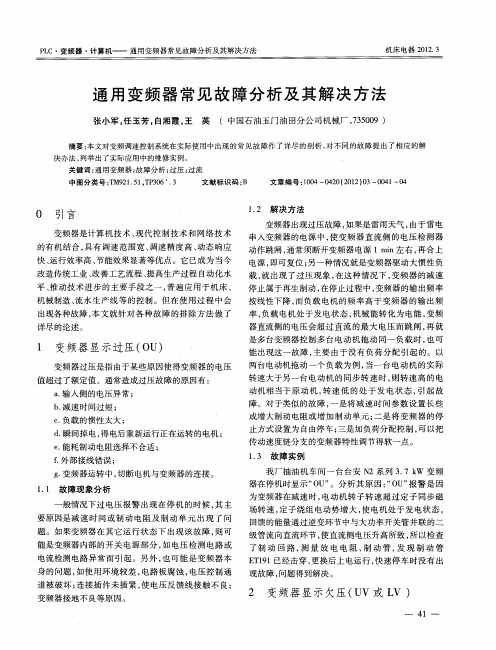

变频器常见故障及处理对策摘要：文章简要介绍了变频器常见故障，然后分别从参数设置类故障、过压类故障、过流故障、过载故障以及其他故障等方面探讨了故障产生原因及相应处理对策。
关键词：变频器；参数设置；故障；处理1 变频调速技术的特点变频调速技术已成为现代电力传动技术研究发展的重要方向。
随着电子电力技术、微电子技术及现代控制理论被广泛应用于交流调速系统中，交流变频调速系统已完全取代传统滑差调速、变极调速和直流调速等调速系统，它以其优于传统调速系统的特性，成为众多场合传动方案的新宠。
现代变频调速系统基本是以16位或32位的单片机为控制核心，从而实现变频技术全数字化控制。
然而，其系统维护工作比直流更为复杂，难度大。
因此，文章就变频器一些最常见故障及处理对策作出探讨。
2 常见故障及对策2.1 依据变频器静态测试结果来分析故障根据实际作业需要，可对变频器进行上电前的静态测试。
静态测试方法主要是针对整流电路、直流中间电路以及逆变电路进行的大功率晶体管测试，其主要工具是万能表，整流电路主要是根据整流二极管的正反向测试来判断系统好坏，当然耐压表也可对其进行测试；直流中间电路主要是用来测量滤波电容容量和其耐压情况，也可通过仔细观察电容安全阀是否开裂，有无漏液现象等判断好坏；对功率模块内的续流二极管进行判断以估测功率模块系统的优劣，在触发电压存在情况下能否导通关断可用来判断IGBT模块优劣。
2.2 参数设置类故障变频调速器在使用时，变频器参数设置对能否满足传动系统的控制要求至关重要，若其参数设置不当，则无法满足工作需要，这会造成系统起动制动发生故障或是在系统工作时跳闸频繁，严重时会烧毁功率模块IGBT及整流桥等系统器件，变频系统则无法正常工作。
2.2.1 参数设置变频器生产厂家对每台新出厂的变频器的每个工作参数均设有出厂默认值，即工厂值。
在规定参数值情况下，系统通常是以面板操作方式来正常工作，但是面板操作并不能完全满足大部分传动系统的工作需求。
变频器运行过程中存在的问题及其对策变频器运行过程中存在的问题及其对策自80年代通用变频器进入中国市场以来，在短短的十几年时间里得到了非常广泛的应用。
目前，通用变频器以其智能化、数字化、网络化等优点越来越受到人们的青睐。
随着通用变频器应用范围的扩大，暴露出来的问题也越来越多，主要有以下几方面:①谐波问题②变频器负载匹配问题③发热问题以上这些问题已经引起了有关管理部门和厂矿的注意并制定了相关的技术标准。
如谐波问题，我国于1984年和1993年通过了“电力系统谐波管理暂行规定”及GB/T-14549-93标准，用以限制供电系统及用电设备的谐波污染。
针对上述问题，本文进行了分析并提出了解决方案及对策。
2 谐波问题及其对策通用变频器的主电路形式一般由三部分组成:整流部分、逆变部分和滤波部分。
整流部分为三相桥式不可控整流器，逆变器部分为IGBT 三相桥式逆变器，且输出为PWM波形。
对于双极性调制的变频器，其输出电压波形展开式为:(1)式中:n—谐波的次数n=1,3,5……;a1—开关角，i=1,2,3……N/2;Ed—变频器直流侧电压;N—载波比。
由(1)式可见，各项谐波的幅值为(2)令n=1，则得出变频器输出电压的基波幅值为:(3)从(1)、(2)、(3)式可以看出，通用变频器的输出电压中确实含有除基波以外的其他谐波。
较低次谐波通常对电机负载影响较大，引起转矩脉动，而较高的谐波又使变频器输出电缆的漏电流增加，使电机出力不足，故变频器输出的高低次谐波都必须抑制。
如前所述，由于通用变频器的整流部分采用二极管不可控桥式整流电路，中间滤波部分采用大电容作为滤波器，所以整流器的输入电流实际上是电容器的充电电流，呈较为陡峻的脉冲波，其谐波分量较大。
为了消除谐波，可采用以下对策:①增加变频器供电电源内阻抗通常情况下，电源设备的内阻抗可以起到缓冲变频器直流滤波电容的无功功率的作用。
这种内阻抗就是变压器的短路阻抗。
当电源容量相对变频器容量越小时，则内阻抗值相对越大，谐波含量越小；电源容量相对变频器容量越大时，则内阻抗值相对越大，谐波含量越大。
变频器四大常见故障及处理方法（原创版3篇）目录（篇1）I.变频器常见故障及其原因II.故障处理方法III.如何预防变频器故障正文（篇1）一、变频器常见故障及其原因变频器是现代工业中的重要设备，广泛应用于各种行业。
然而，在使用过程中，变频器常常会出现各种故障。
常见的变频器故障主要包括过电流、过电压、低电压、过热等。
这些故障的原因可能是由于变频器本身的设计缺陷、生产工艺问题、使用环境恶劣等原因造成的。
二、故障处理方法当变频器出现故障时，应及时进行检修和维护。
常见的处理方法包括：1.检查变频器内部电路板，查看是否有损坏的元器件或线路；2.检查变频器的散热系统是否正常工作，如有异常应及时处理；3.检查变频器的运行环境，确保其符合使用要求；4.定期对变频器进行清灰和除尘，保持其良好的散热性能；5.定期更换变频器内部的电解电容和整流元件，以保证其良好的运行状态。
目录（篇2）一、变频器常见故障1.变频器过热2.变频器欠压3.变频器过流4.变频器通讯错误二、故障处理方法1.变频器过热：检查散热器温度是否过高，检查风扇是否正常，调整变频器参数，避免频繁过载运行。
2.变频器欠压：检查电源电压是否过低，检查低压保护装置是否正常，调整变频器参数，避免频繁过载运行。
3.变频器过流：检查负载是否过大，检查电机是否异常，调整变频器参数，避免频繁过载运行。
4.变频器通讯错误：检查通讯线路是否有问题，检查变频器通讯模块是否异常，调整变频器参数，避免频繁过载运行。
正文（篇2）变频器是现代工业中常用的设备之一，它可以改变交流电的频率和电压，从而实现对电动机的控制和调节。
但是，在使用过程中，变频器也容易出现一些故障，影响设备的正常运行。
以下是变频器四大常见故障及处理方法。
一、变频器过热变频器内部散热是关键问题，如果散热器温度过高，可能是由于风扇故障或不工作引起的。
此时应检查风扇是否正常工作，可以更换风扇或清洁风扇来解决。
此外，还可以通过调整变频器的参数，降低变频器的负载率，减少发热量。
编号：AQ-JS-05118( 安全技术)单位：_____________________审批：_____________________日期：_____________________WORD文档/ A4打印/ 可编辑通用变频器应用的常见错误与对策Common mistakes and Countermeasures of general frequency converter application通用变频器应用的常见错误与对策使用备注：技术安全主要是通过对技术和安全本质性的再认识以提高对技术和安全的理解，进而形成更加科学的技术安全观，并在新技术安全观指引下改进安全技术和安全措施，最终达到提高安全性的目的。
交流变频速以其节能显著、保护完善、控制性能好、过载能力强、使用维护方便等特点，迅速发展起来，已成为电动机调速的主潮流。
变频调速在我国已进入推广应用阶段。
然而由于认识上的局限，人们在VVVF（变频变压）变频器的实际应用中还存在许多错误。
怎样结合生产工艺要求正确使用变频器并使其充分发挥效益，已成人们关注的焦点。
现结合工程应用中的故障实例，对变频器在应用中普遍存在的问题进行分析。
一、故障实例1、误操作故障山东铝业公司水泥厂7#水泥回转窑篦式冷却机设计选用两台Y250M-830kW电动机分别传动两级篦床，变频调速控制，其控制原理如图1所示。
图中VVVF是日产富士FRNO37P7-4EX57kVA通用变频频器，装于低压配电室内，其电源接触器及运转命令上冷却机现场和控制室两地操作，KA是篦冷机与破碎机联锁触点。
变频器系统试车时，因工艺需要，操作人员在主控室操作SB4断开变频器电源接触器KM，使处于集中控制的篦冷机停车。
重新开车时，两台变频器均进入OH2（外部故障）闭锁状态，故障历史查询显示OH2和LU（低电压），检查端子THR随联接良好，电源电压正常，按RESET键复位无效，测量主电路直流电压为518V。
变频器常见故障及处理措施1、常见故障报出机制及处理措施1.1 过流故障过流故障是变频器使用中最常见的故障之一。
为了更好的保护变频器，一般来说，变频器对过流故障是实行的多级保护。
根据过流的严重程序，可分为以下几种情况：功率模块过流、硬件过流、软件过流。
一般来说，功率模块过流是最高级别的过流故障，硬件过流点是远低于功率模块过流点，但高于软件过流点，且从反应速度来说，硬件封锁的快于软件。
功率模块过流的报出机制一般如下：硬件设计上当 IGBT导通电流超过硬件过流的阈值很多的时候（一般不超过 6 倍IGBT 额定电流），会触发光耦原边的FAULT 信号发生翻转，硬件电路会封锁 PWM波的输出，同时将该信号传送至控制芯片的管脚上，软件上通过中断的方式对该信号进行响应，立即封管停机。
硬件过流的报出机制一般如下：使用硬件比较电路，当检测到电流大于硬件过流点时，硬件电路会封锁 PWM波的输出，同时将故障信号传送至控制芯片的管脚上，软件通过中断的方式对该信号进行响应，立即封管停机。
硬件过流原理图参考如图 1。
软件过流的报出机制一般如下：软件采样到三相电流后计算得到有效值，将该有效值与软件过流点进行比较，如果大于软件过流点，则报出软件过流故障，封管停机。
一般来说，我们可以从以下几个方面进行过流故障的排查与解决：（1）如果该变频器一直正常运行中，偶尔报出了功率模块过流故障。
首先我们可以尝试复位故障，如果故障复位不了，那说明功率模块可能损坏了，需要更换。
（2）如果可以复位，可以考虑当前是否工况发生了一些变化，比如短时堵转导致瞬间电流过大。
如果是外部意外导致的，可排除这种情况以便维护变频器的稳定运行；如果工况发生变化，确实类似负载变大或者突加重载的需求，则可通过延长加速时间来降低电流冲击，或调节速度环及电流环 PI 参数以优化变频器的控制性能，或者开启过流失速功能。
（3）如果可以复位，且外部工况并没有发生任何变化，检查变频器输出回路是否存在接地或短路情况，若有则消除该外因；若无，可观测变频器整个运行流程中的电流大小，如果运行平稳并无大电流冲击情况，可考虑是否干扰信号导致，可从接地等方面进行线路的排查。

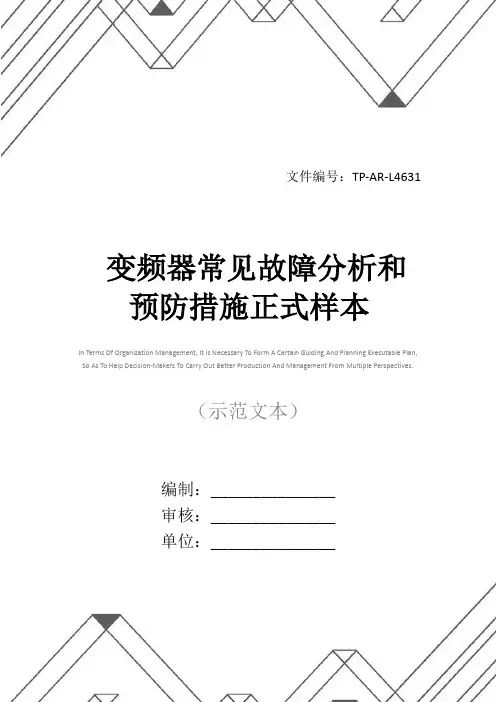

文件编号：TP-AR-L4631In Terms Of Organization Management, It Is Necessary To Form A Certain Guiding And Planning Executable Plan, So As To Help Decision-Makers To Carry Out Better Production And Management From Multiple Perspectives.（示范文本）编制：_______________审核：_______________单位：_______________变频器常见故障分析和预防措施正式样本变频器常见故障分析和预防措施正式样本使用注意：该解决方案资料可用在组织/机构/单位管理上，形成一定的具有指导性，规划性的可执行计划，从而实现多角度地帮助决策人员进行更好的生产与管理。
