市政管道图纸看图要点

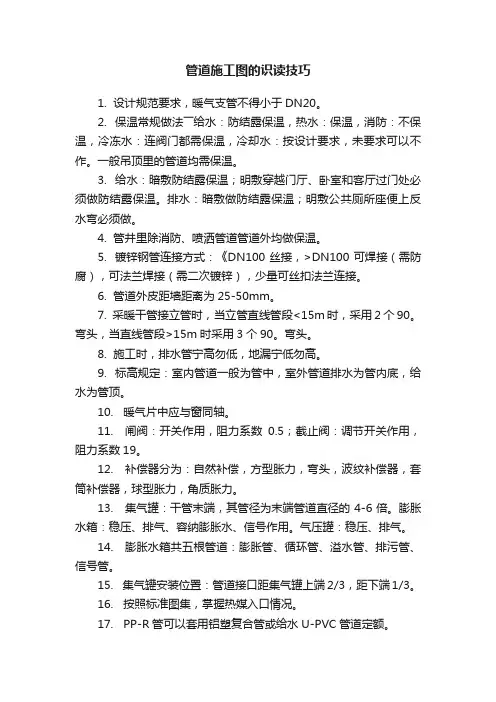

管道施工图的识读技巧1. 设计规范要求，暖气支管不得小于DN20。

2. 保温常规做法――给水：防结露保温，热水：保温，消防：不保温，冷冻水：连阀门都需保温，冷却水：按设计要求，未要求可以不作。

一般吊顶里的管道均需保温。

3. 给水：暗敷防结露保温；明敷穿越门厅、卧室和客厅过门处必须做防结露保温。

排水：暗敷做防结露保温；明敷公共厕所座便上反水弯必须做。

4. 管井里除消防、喷洒管道管道外均做保温。

5. 镀锌钢管连接方式：《DN100丝接，>DN100可焊接（需防腐），可法兰焊接（需二次镀锌），少量可丝扣法兰连接。

6. 管道外皮距墙距离为25-50mm。

7. 采暖干管接立管时，当立管直线管段<15m时，采用2个90。

弯头，当直线管段>15m时采用3个90。

弯头。

8. 施工时，排水管宁高勿低，地漏宁低勿高。

9. 标高规定：室内管道一般为管中，室外管道排水为管内底，给水为管顶。

10. 暖气片中应与窗同轴。

11. 闸阀：开关作用，阻力系数0.5；截止阀：调节开关作用，阻力系数19。

12. 补偿器分为：自然补偿，方型胀力，弯头，波纹补偿器，套筒补偿器，球型胀力，角质胀力。

13. 集气罐：干管末端，其管径为末端管道直径的4-6倍。

膨胀水箱：稳压、排气、容纳膨胀水、信号作用。

气压罐：稳压、排气。

14. 膨胀水箱共五根管道：膨胀管、循环管、溢水管、排污管、信号管。

15. 集气罐安装位置：管道接口距集气罐上端2/3，距下端1/3。

16. 按照标准图集，掌握热媒入口情况。

17. PP-R管可以套用铝塑复合管或给水U-PVC管道定额。

（1）刚性防水套管：Ⅰ型防水套管，Ⅱ型防水套管，Ⅲ型防水套管18. Ⅰ型防水套管适用于铸铁管和非金属管；Ⅱ型防水套管适用于钢管；Ⅲ型防水套管适用于钢管预埋，将翼环直接含在钢管上。

19. （2）柔性防水套管一般适用于管道穿过墙壁处受有振动或有严密防水要求的构筑物。

20. 一般管道穿外墙的管道加防水套管。

市政管道工程识图的这些知识必须知道施工图识读是所有工程人的必修技能之一，今天小编就给各位分享一下，在市政管道工程中常见的工程图都应该怎么识读吧。

一、管道材料1.基本要求具有足够的强度和一定的刚度管道内壁表面光滑，减小水流阻力具有一定的耐腐蚀能力具有足够的密闭性易加工，经济2.常用管材(1)混凝土管和钢筋混凝土管强度高、取材方便；抗酸碱及抗渗性差、接头多、自重大，运输中易破损。

适用于土质不良地段、穿越铁路、道路时。

管口形式：承插、平口、企口△预应力钢筒混凝土管PCCP△钢筒混凝土管△现浇钢筋混凝土管渠(2) 陶土管上釉后管壁光滑、抗渗、抗腐蚀；易碎、强度低。

适用于排除酸性工业废水或地下水有侵蚀性时。

管口形式：承插、平口（3）金属管强度高、抗渗、管壁光滑、接口少；价格高、易腐蚀。

适用于抗震等级高、地下水位高或承受高压、流砂严重或对渗漏要求特别高的地段。

管口形式：法兰、承插n常见管材：钢管、铸铁管△铸铁管（4）塑料管道施工方便、材质轻、内壁光滑；强度较低、刚性差、热胀冷缩大、在日照下易老化。

管口连接：粘接、电熔焊接常见管材：UPVC硬聚氯乙烯、PE聚乙烯、PP聚丙烯。

△塑料管电熔焊接△PE管（5）新型管材nHDPE高密度聚乙烯、FRP玻璃钢、玻纤混凝土等△FRP管3.给水管件①配件n在管道的转弯、分支、变径及连接其他设备处使用如：三通、四通、弯头、异径管（变径管）、短管（变接口）等。

②附件输配水控制止回阀：控制水流只朝一个方向流动，防止倒流排气阀：排骨管道中的气体，减小水流阻力泄水阀：排空管道，清除沉淀物消防栓：消防车取水设施二、管道构造1、基础包括：地基、基础、管座①砂土基础弧形素土基础、砂垫层基础适用于土壤条件非常好、无地下水的地区，管道直径小于600mm，管顶覆土厚度在0.7-2.0m之间的管道，不在车行道下的次要管道及临时性管道。

②混凝土枕基在管道接口下设混凝土垫块适用于土壤条件较好、无地下水的地区，给排水支管。

市政工程识图市政工程识图综述市政工程施工图识读基本知识一、识读方法1、由下往上、从左往右的看图顺序2、由先到后看，指根据施工的先后顺序看图。

如：下部结构到上部结构3、由粗到细，由大到小 4、整套图纸综合看，整体到局部，局部到整体，融会贯通。

二、识读要求（一）、道路工程识图1、看目录表，了解图纸组成2、看设计说明，了解道路施工图的主要文字部分3、识读平面图，了解平面图新建工程的位置、平面形状。

能进行坐标计算、桩号推算、平曲面计算。

4、识读纵断面图，了解构筑物的外观，纵横坐标的关系，识读构筑物的标高。

5、识读横断面图，能进行土方的计算。

6、识读沥青路面结构图，了解结构的组合、组成的材料，能进行工程量的计算。

7、识读水泥路面的结构图，了解水泥混凝土路面接缝分类名称、对接缝的基本要求，常用钢筋级别与作用，能进行工程量的计算。

（二）桥梁工程图识读1、看目录表，了解图纸组成2、看设计说明，了解桥梁施工图的主要文字部分3、识读总体布置图，各个工程结构图的名称、结构尺寸。

4、识读桥梁下部结构的桩基础、桥台、桥墩施工图5、识读钢筋混凝土简支梁桥施工图6、识读桥面系施工图，桥面铺装、桥面排水、人行道、栏杆、灯柱及桥面伸缩缝的构造。

7、识读钢筋布置图，各类钢筋代号、根数、位置、作用、钢筋工程量的计算。

注意：初识图应综合各专业图纸找出“错、漏、碰、缺”（三）、排水工程识读1、看目录表，了解图纸组成2、看设计说明，了解桥梁施工图的主要文字部分3、识读平面图，了解平面图上面污水管道的布置、坡度、标高，并与平面图相对应。

4、识读纵断面图，了解排水管道的管径、坡度、标高，并与平面图相对应。

5、识读排水结构图，了解排水检查井、雨水口等结构构造道路工程图识读一、平面图平面图表示道路的走向、平面线型、两侧地形、路幅布置、路线定位。

道路红线：道路红线一般是指道路用地的边界线道路中心线：道路中心线用来区分不同方向的车道里程桩号：而里程桩号，是以此路的起点O进行起算的（设计中8+560，公里数+米数）道路桩号：是以所要建设的道路的起点为O进行起算的。
