室外市政综合管网图要求

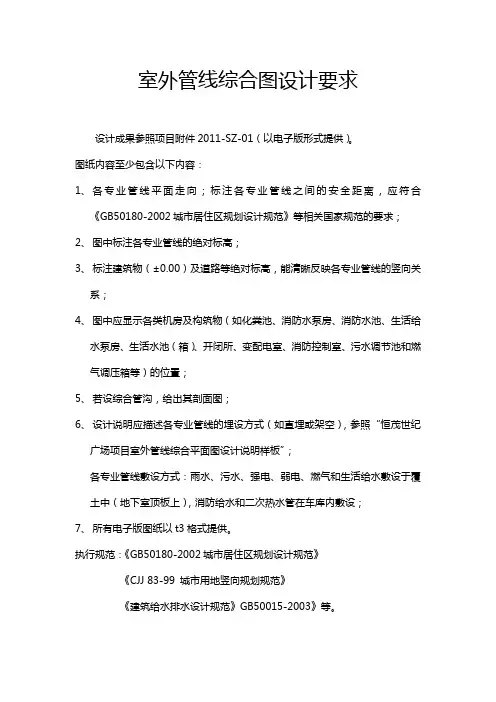

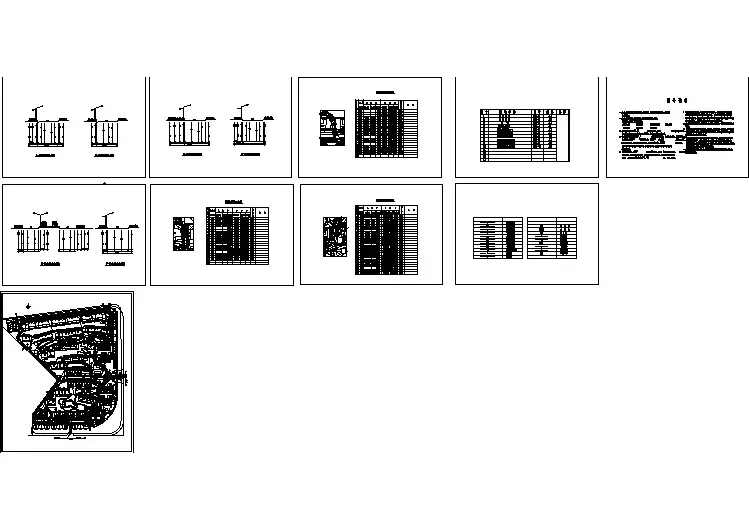

室外管线综合图设计要求
设计成果参照项目附件2011-SZ-01（以电子版形式提供）。

图纸内容至少包含以下内容：
1、各专业管线平面走向；标注各专业管线之间的安全距离，应符合
《GB50180-2002城市居住区规划设计规范》等相关国家规范的要求；
2、图中标注各专业管线的绝对标高；
3、标注建筑物（±0.00）及道路等绝对标高，能清晰反映各专业管线的竖向关
系；
4、图中应显示各类机房及构筑物（如化粪池、消防水泵房、消防水池、生活给
水泵房、生活水池（箱）、开闭所、变配电室、消防控制室、污水调节池和燃气调压箱等）的位置；
5、若设综合管沟，给出其剖面图；
6、设计说明应描述各专业管线的埋设方式（如直埋或架空），参照“恒茂世纪
广场项目室外管线综合平面图设计说明样板”；
各专业管线敷设方式：雨水、污水、强电、弱电、燃气和生活给水敷设于覆土中（地下室顶板上），消防给水和二次热水管在车库内敷设；
7、所有电子版图纸以t3格式提供。

执行规范：《GB50180-2002城市居住区规划设计规范》
《CJJ 83-99 城市用地竖向规划规范》
《建筑给水排水设计规范》GB50015-2003》等。

2011年8月12日。

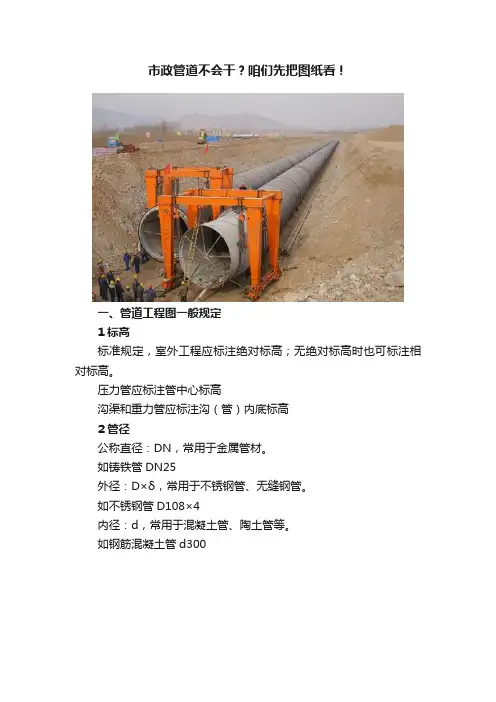

市政管道不会干？咱们先把图纸看！一、管道工程图一般规定1标高标准规定，室外工程应标注绝对标高；无绝对标高时也可标注相对标高。

压力管应标注管中心标高沟渠和重力管应标注沟（管）内底标高2管径公称直径：DN，常用于金属管材。

如铸铁管DN25外径：D×δ，常用于不锈钢管、无缝钢管。

如不锈钢管D108×4内径：d，常用于混凝土管、陶土管等。

如钢筋混凝土管d300二、平面图1.图示内容表明管道的平面位置，管道直径、长度、坡度，检查井位置、编号，水流方向等。

比例：1：500或1:1000,与道路施工图一致。

方位：坐标网或指北针道路平面图：中心线、边线、桩号等管线：雨水Y、污水W、给水J，以不同的线型表示。

附属构筑物：图例表示并编号，如W5，5号污水检查井。

标高：地面标高和管道标高管道：直径、长度、坡度、流向。

图2－105三、纵断面图1.图示内容表示地面起伏情况、管道敷设深度、管道直径及坡度、与其他管道交接情况。

横向表示长度、竖向表示管径与标高。

2.图样部分比例：竖向比例常为横向比例的10倍n线形：粗双线—管道、粗实线—地面、双竖线—检查井。

支管标注：SYD400—方位、代号、管径。

即表示由南向接入的直径400mm的雨水管道。

3.图表部分编号：检查井编号平面距离：相邻检查井的中心距离管径及坡度：当管径与坡度不变时，可只标一个管道标高：排水管是指检查井进、出口管道内底标高设计路面标高：由道路中线设计标高、道路横坡、检查井距道路中心线的距离而推算。

原地面标高：原始自然地面。

四、构筑物详图。

小区室外综合管网设计要点浅析摘要：小区室外综合管网是建筑工程极其重要的隐蔽工程，涵盖自来水、燃气、雨水、污水、电力、弱电、消防、智能化等专业，这里结合本人几年工作经验，浅析小区室外综合管网设计要点，提高初学者的设计能力。

关键词：室外管网，雨水，污水，自来水，电力一、综合管线概述1.1管线综合设计分为初步设计方案，综合管线报批，综合管线施工图及结合景观深化设计管综三个阶段。

1.2管线综合规划平面图图纸比例通常采用1:1000-1:500，一般和建筑规划总平面图比例一致。

图中主要包括以下内容：（1）标明等高线、河流、湖泊等，反映自然地形、地貌；（2）绘出小区周边环境、周边道路、建筑物、构筑物和城市管网、管线，并注明城市规划部门划定的红线范围；（3）绘出旧城改造地区原有道路、建筑物、各种管线及相关构筑物，并注明保留部分和拆除部分；（4）按小区详规或建筑规划总平面图标明新规划的道路、建筑物、构筑物等；1.3管线综合设计内容包括：给水管（市政直供低区加压中区加压高区加压）、污雨水管、消火栓管（低区加压高区加压）、喷淋管、电力管、弱电管、燃气管（低压中压）、室外消火栓。

从道路边起排列顺序宜为：电力电缆、电信电缆、燃气、给水、热力管、雨水管、污水管。

1.4管线综合设计成果：剖面图、施工说明、图例、坡面图，管线较多时提供节点大样。

1.5明确地块是否为绿色建筑，是否设置中水回用及雨水处理装置及可再生水源利用率。

1.6室外构筑物及设备包括：变配电房、开闭所、箱式变压器、低压分支箱、环网柜、通讯机房、燃气调压箱、消防水池、消防取水口、水泵结合器、室外消火栓。

二、综合管线绘图要求（1）标出污水处理装置、化粪池及工业污水处理池位置，结构标高，尺寸以及与周边建筑物之间最小距离。

（2）标出机房、配电房、开闭所、箱变、煤气调压柜位置，尺寸以及与周边建筑物之间最小距离。

（3）总图中标出红线。

（4）剖面图中增加红线及道路线。

（5）标出地下室轮廓线，注明车库顶板标高。

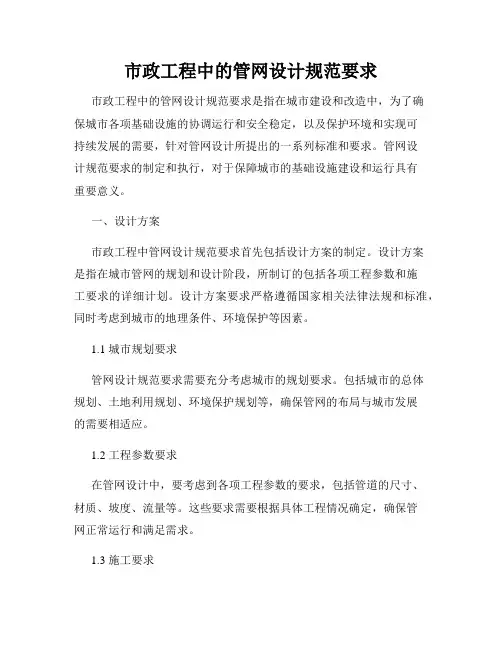

市政工程中的管网设计规范要求市政工程中的管网设计规范要求是指在城市建设和改造中，为了确保城市各项基础设施的协调运行和安全稳定，以及保护环境和实现可持续发展的需要，针对管网设计所提出的一系列标准和要求。

管网设计规范要求的制定和执行，对于保障城市的基础设施建设和运行具有重要意义。

一、设计方案市政工程中管网设计规范要求首先包括设计方案的制定。

设计方案是指在城市管网的规划和设计阶段，所制订的包括各项工程参数和施工要求的详细计划。

设计方案要求严格遵循国家相关法律法规和标准，同时考虑到城市的地理条件、环境保护等因素。

1.1 城市规划要求管网设计规范要求需要充分考虑城市的规划要求。

包括城市的总体规划、土地利用规划、环境保护规划等，确保管网的布局与城市发展的需要相适应。

1.2 工程参数要求在管网设计中，要考虑到各项工程参数的要求，包括管道的尺寸、材质、坡度、流量等。

这些要求需要根据具体工程情况确定，确保管网正常运行和满足需求。

1.3 施工要求在管道施工阶段，设计方案要求还需要考虑到施工要求，包括施工工艺、材料选用、安全措施等。

同时要与其他工程协调进行，确保施工顺利进行。

二、材料选用和质量要求市政工程中的管网设计规范要求还包括材料选用和质量要求。

这些要求是为了确保管网的可靠性和使用寿命，减少维修成本和安全隐患。

2.1 材料选用要求管网的材料选用需要根据不同的条件和要求确定。

例如，对于输送污水的管道，需要选用耐腐蚀的材料；对于输送天然气的管道，需要选用耐高压的材料。

2.2 质量要求管网的质量要求是指在设计、生产、施工和验收等过程中，对于管道、阀门、接头等各个部件的质量要求。

这些要求包括材料的检测、加工工艺的控制、现场施工质量的监督等。

三、安全要求管网设计规范要求中的安全要求是保障城市居民生命财产安全的重要措施。

管网设计中的安全要求主要包括以下几个方面：3.1 防止泄漏和腐蚀管网的设计要求应采用防止泄漏的措施，确保管道系统的安全性和稳定性。

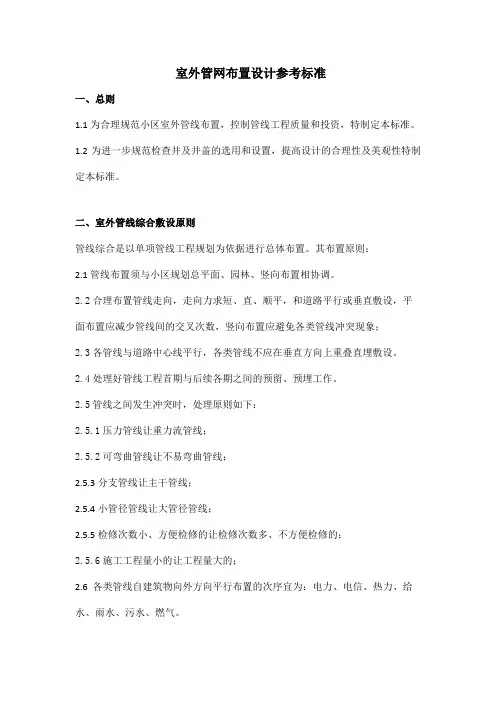

室外管网布置设计参考标准一、总则1.1为合理规范小区室外管线布置，控制管线工程质量和投资，特制定本标准。

1.2为进一步规范检查井及井盖的选用和设置，提高设计的合理性及美观性特制定本标准。

二、室外管线综合敷设原则管线综合是以单项管线工程规划为依据进行总体布置。

其布置原则：2.1管线布置须与小区规划总平面、园林、竖向布置相协调。

2.2合理布置管线走向，走向力求短、直、顺平，和道路平行或垂直敷设，平面布置应减少管线间的交叉次数，竖向布置应避免各类管线冲突现象；2.3各管线与道路中心线平行，各类管线不应在垂直方向上重叠直埋敷设。

2.4处理好管线工程首期与后续各期之间的预留、预埋工作。

2.5管线之间发生冲突时，处理原则如下：2.5.1压力管线让重力流管线；2.5.2可弯曲管线让不易弯曲管线；2.5.3分支管线让主干管线；2.5.4小管径管线让大管径管线；2.5.5检修次数小、方便检修的让检修次数多、不方便检修的；2.5.6施工工程量小的让工程量大的；2.6 各类管线自建筑物向外方向平行布置的次序宜为：电力、电信、热力、给水、雨水、污水、燃气。

2.7各类管线与道路中心线平行，南北向道路由西向东，东西向道路由北向南的平行布置的次序宜为：电信、热力、给水、雨水、污水、电力、燃气。

2.8 为方便施工、检修和不影响交通，管线优先考虑布置在绿地或人行道下面，其次考虑布置在非机动车道或机动车道下面。

2.9在燃气管道位置，不能种植树。

2.10在塔楼周边与消防道路中间小区主管道位置，园林应少设置园林造型及种植大树。

三、室外设施设置要求3.1、化粪池、隔油池、污水处理池、雨水收集池、室外电缆分支箱、配电箱、弱电箱、燃气调压柜等的布置除考虑给排水设计规范的要求外，还应减少对外环境的影响，避免设在小区主入口处、商铺门口、住宅大堂入口等处，应优先考虑设于公共绿化带内，并满足方便检修的需求；3.2给水阀门井、水表井、强弱电检查井、优先考虑设置于公共绿化带内、人行道处，避免设在主干道上；室外消火栓及水泵接合器的设置应避开建筑主要出入口、展示区重点位置；优先设置在绿化区域，且应兼顾对视线的影响，避免在主要视线范围内一字排开。

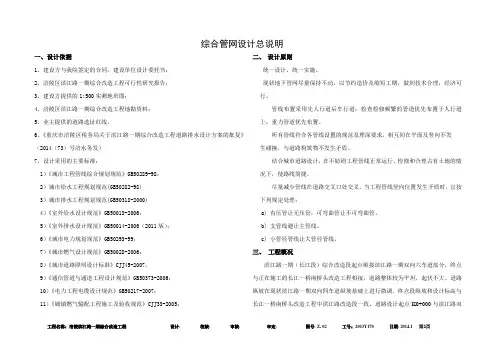

综合管网设计总说明一、设计依据1、建设方与我院签定的合同，建设单位设计委托书；2、涪陵区滨江路一期综合改造工程可行性研究报告；3、建设方提供的1:500实测地形图；4、涪陵区滨江路一期综合改造工程地勘资料；5、业主提供的道路选址红线。

6、《重庆市涪陵区税务局关于滨江路一期综合改造工程道路排水设计方案的批复》（2014（73）号涪水务发）7、设计采用的主要标准：1）《城市工程管线综合规划规范》GB50289-98；2）城市给水工程规划规范(GB50282-98)3）城市排水工程规划规范(GB50318-2000)4）《室外给水设计规范》GB50013-2006；5）《室外排水设计规范》GB50014-2006（2011版）；6）《城市电力规划规范》GB50293-99；7）《城市燃气设计规范》GB50028-2006；8）《城市道路照明设计标准》CJJ45-2007。

9）《通信管道与通道工程设计规范》GB50373-2006；10）《电力工程电缆设计规范》GB50217-2007；11）《城镇燃气输配工程施工及验收规范》CJJ33-2005；二、设计原则统一设计，统一实施。

现状地下管网尽量保持不动，以节约造价及缩短工期，做到技术合理，经济可行。

管线布置采用先人行道后车行道；检查检修频繁的管道优先布置于人行道上；重力管道优先布置。

所有管线符合各管线设置的规范及埋深要求，相互间在平面及竖向不发生碰撞，与道路构筑物不发生矛盾。

结合城市道路设计，在不妨碍工程管线正常运行、检修和合理占有土地的情况下，使路线简捷。

尽量减少管线在道路交叉口处交叉。

当工程管线竖向位置发生矛盾时，宜按下列规定处理：a)有压管让无压管，可弯曲管让不可弯曲管。

b)支管线避让主管线。

c)小管径管线让大管径管线。

三、工程概况滨江路一期（长江段）综合改造段起点顺接滨江路一期双向六车道部分，终点与正在施工的长江一桥南桥头改造工程相接，道路整体较为平坦，起伏不大。

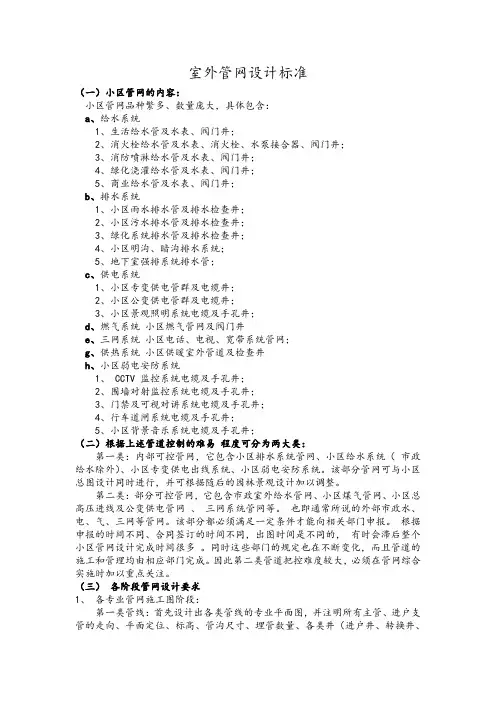

室外管网设计标准（一）小区管网的内容：小区管网品种繁多、数量庞大，具体包含：a、给水系统1、生活给水管及水表、阀门井；2、消火栓给水管及水表、消火栓、水泵接合器、阀门井；3、消防喷淋给水管及水表、阀门井；4、绿化浇灌给水管及水表、阀门井；5、商业给水管及水表、阀门井；b、排水系统1、小区雨水排水管及排水检查井；2、小区污水排水管及排水检查井；3、绿化系统排水管及排水检查井；4、小区明沟、暗沟排水系统；5、地下室强排系统排水管；c、供电系统1、小区专变供电管群及电缆井；2、小区公变供电管群及电缆井；3、小区景观照明系统电缆及手孔井；d、燃气系统小区燃气管网及阀门井e、三网系统小区电话、电视、宽带系统管网；g、供热系统小区供暖室外管道及检查井h、小区弱电安防系统1、 CCTV 监控系统电缆及手孔井；2、围墙对射监控系统电缆及手孔井；3、门禁及可视对讲系统电缆及手孔井；4、行车道闸系统电缆及手孔井；5、小区背景音乐系统电缆及手孔井；（二）根据上述管道控制的难易程度可分为两大类：第一类：内部可控管网，它包含小区排水系统管网、小区给水系统（市政给水除外）、小区专变供电出线系统、小区弱电安防系统。

该部分管网可与小区总图设计同时进行，并可根据随后的园林景观设计加以调整。

第二类：部分可控管网，它包含市政室外给水管网、小区煤气管网、小区总高压进线及公变供电管网、三网系统管网等。

也即通常所说的外部市政水、电、气、三网等管网。

该部分都必须满足一定条件才能向相关部门申报。

根据申报的时间不同、合同签订的时间不同，出图时间是不同的，有时会滞后整个小区管网设计完成时间很多。

同时这些部门的规定也在不断变化，而且管道的施工和管理均由相应部门完成。

因此第二类管道把控难度较大，必须在管网综合实施时加以重点关注。

（三）各阶段管网设计要求1、各专业管网施工图阶段：第一类管线：首先设计出各类管线的专业平面图，并注明所有主管、进户支管的走向、平面定位、标高、管沟尺寸、埋管数量、各类井（进户井、转换井、主井等等管线构筑物）的尺寸规格及做法。

室外市政综合管网合图要求
（一）工作流程
1、在各项市政设计全部完成后，要求大商业施工图设计院完成各项室外设计的最终合图（含大、小市政管线图、夜景照明、导向标识、智能监控和背景音乐、景观等图纸）。

2、评审会时间：在景观第二版施工图完成前20天，项目公司组织并发起室外市政综合管网合图会，建设方、施工图设计单位、夜景照明、导向标识、弱电及景观设计单位参加。

并由以上五家设计单位共同评审，形成会议纪要及图纸联合会签，由建设方通过OA形式上报审批，并以此作为各专业后续设计及施工的依据。

（二）合图要点。

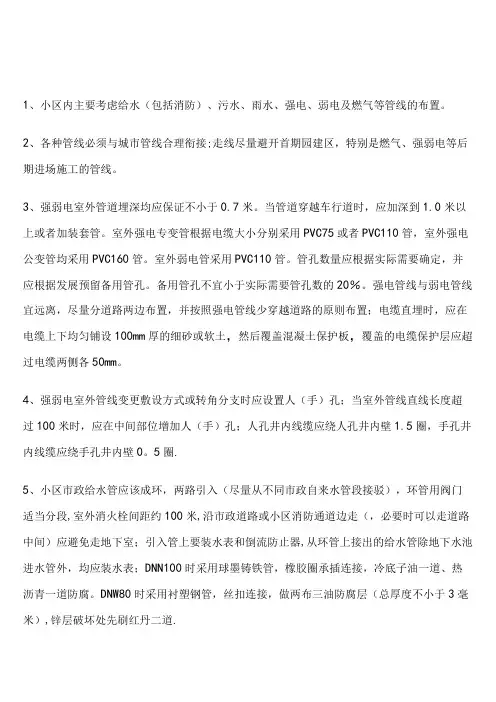

1、小区内主要考虑给水（包括消防）、污水、雨水、强电、弱电及燃气等管线的布置。

2、各种管线必须与城市管线合理衔接;走线尽量避开首期园建区，特别是燃气、强弱电等后期进场施工的管线。

3、强弱电室外管道埋深均应保证不小于0.7米。

当管道穿越车行道时，应加深到1.0米以上或者加装套管。

室外强电专变管根据电缆大小分别采用PVC75或者PVC110管，室外强电公变管均采用PVC160管。

室外弱电管采用PVC110管。

管孔数量应根据实际需要确定，并应根据发展预留备用管孔。

备用管孔不宜小于实际需要管孔数的20％。

强电管线与弱电管线宜远离，尽量分道路两边布置，并按照强电管线少穿越道路的原则布置；电缆直埋时，应在电缆上下均匀铺设100mm厚的细砂或软土，然后覆盖混凝土保护板，覆盖的电缆保护层应超过电缆两侧各50mm。

4、强弱电室外管线变更敷设方式或转角分支时应设置人（手）孔；当室外管线直线长度超过100米时，应在中间部位增加人（手）孔；人孔井内线缆应绕人孔井内壁1.5圈，手孔井内线缆应绕手孔井内壁0。

5圈.5、小区市政给水管应该成环，两路引入（尽量从不同市政自来水管段接驳），环管用阀门适当分段,室外消火栓间距约100米,沿市政道路或小区消防通道边走（，必要时可以走道路中间）应避免走地下室；引入管上要装水表和倒流防止器,从环管上接出的给水管除地下水池进水管外，均应装水表；DNN100时采用球墨铸铁管，橡胶圈承插连接，冷底子油一道、热沥青一道防腐。

DNW80时采用衬塑钢管，丝扣连接，做两布三油防腐层（总厚度不小于3毫米）,锌层破坏处先刷红丹二道.（完整版）小区室外管网及管线综合设计指引6、小区加压给水管应该成环，环管用阀门适当分段，走线优先走地下室，必要时可以走小区道路中间。

管材采用衬塑钢管，DNN150时采用法兰连接，衬塑层破坏处需要补塑，埋地法兰用热塑套保护；DNW100时采用丝扣连接，埋地管道做两布三油防腐层（总厚度不小于3毫米），锌层破坏处先刷红丹二道.7、小区消火栓给水管和喷淋给水管必须成环,消防泵必须有两条出水管与环管连接，环管用阀门适当分段，走线优先走地下室，必要时可以走小区道路中间。

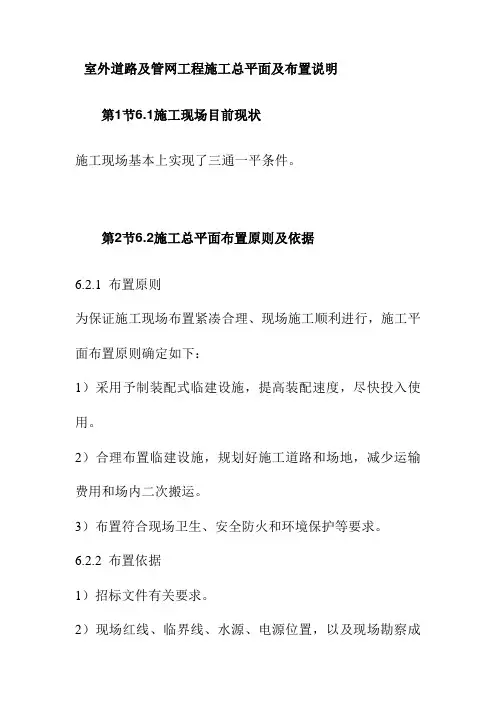

室外道路及管网工程施工总平面及布置说明第1节6.1施工现场目前现状施工现场基本上实现了三通一平条件。

第2节6.2施工总平面布置原则及依据6.2.1 布置原则为保证施工现场布置紧凑合理、现场施工顺利进行，施工平面布置原则确定如下：1）采用予制装配式临建设施，提高装配速度，尽快投入使用。

2）合理布置临建设施，规划好施工道路和场地，减少运输费用和场内二次搬运。

3）布置符合现场卫生、安全防火和环境保护等要求。

6.2.2 布置依据1）招标文件有关要求。

2）现场红线、临界线、水源、电源位置，以及现场勘察成果。

3）总平面图、建筑平面、立面图。

4）总进度计划及资源需用量计划。

5）总体部署和主要施工方案。

6）安全文明施工及环境保护要求。

第3节6.3施工平面布置在施工现场布置生产区和生活区；生产区主要为材料加工和堆放、周转料具的堆放、砂、石堆场及砼搅拌站等，生活区主要为甲方办公室、监理办公室、现场管理人员办公室、会议室及施工人员的宿舍。

6.3.1生产区平面布置1）先将生产区场地进行平整，硬化处理，做法为100厚C15砼。

修筑临时道路，主路宽8.0m，路侧修排水沟、集水井。

2）接通临时水源，保证必要的生产、生活和消防用水。

3）由总配电箱沿场地围墙设埋地供电电缆，引至专用配电箱，供生产、生活用电。

4）搅拌站砼主要采用商品砼，零星砼及砂浆等现场搅拌，每套搅拌场地总占地面积460m2，分为三部分：搅拌棚、砂石料堆场、水泥库和标养室。

搅拌机棚内设1台JZC-350型搅拌机，占地50m2。

砂石料场紧靠搅拌机左右两侧设置，300m2，以满足主体施工阶段砼及砂浆需用量，并配备相应的计量器具，满足计量要求。

水泥库设在搅拌机棚旁边，占地100m2，贮存水泥50t，标养室面积10m2，内配空调、增湿器、温度计、湿度计及水池，满足标养条件。

6.3.2 生活区布置办公室及会议室上下两层采用色彩明快的装配式板房，其中：业主现场办公室20m2，监理现场办公室20m2，会议室40m2，总计80m2。

室外综合管网施工的原则室外综合管网涉及专业繁多，施工要对管道进行合理的统筹安排，综合解决各专业管线布置及其相互间的矛盾。

在此前分享的中海实例《住宅小区室外管网综合设计如何做？》一文中已做案例阐述，本次再系统性地分享室外综合管网施工的原则，以供盟友们参考实施。

室外综合管网施工的“四让”原则：1. 有压管道让无压管道2. 埋管浅的管道让埋管深的管道3. 单管让双管4. 柔性材料管道让刚性材料管道工程管线竖向位置发生矛盾时应遵循以下原则：1. 压力管让重力自流管线2. 可弯曲管线让不易弯曲管线3. 分支管线让主干管线4. 小管径管线让大管径管线5. 电力电缆与电信管缆宜远离，并按照电力管线在道路东侧或南侧、电信管线在道路西侧或北侧的原则布置6. 尽可能将性质类似、埋深接近的管线排列在一起7. 新建管线让原有管线8. 施工量小的让施工量大的9. 检修次数少的、方便的，让检修次数多的、不方便的交叉排列顺序：1. 各种工程管线不应在垂直方向重叠直埋敷设2. 给水管道应在排水管道上面3. 煤气管道应在其他管道上面（热力管道除外）4. 电力管道应在热力管道下面、其他管道上面5. 热力管应在可燃气体管道及给水管道上面6. 工程管线在交叉点的高程应根据排水管线的高程确定管网施工顺序：测量放线→基槽开挖→基础施工→管道安装→管沟回填管道有交叉时注意要满足最小垂直净距：综合管网的审查重点：➣燃气考虑与其他管线距离尤其在交叉时审核调压站位置是否影响正常使用考虑燃气管道回填➣热力换热站位置是否合适与其他管道交叉处对管道标高进行核对➣给水确定泵房位置及主管道能否满足整个园区正常使用核对给水管道走向交叉处核对标高➣排水核对管道标高及市政主管道标高看是否能将水排出由于管道为无压管道所以要仔细核对各管道找坡方向➣电力注意与其他管道间的间距结合园建绿化景观审查：综合管网不仅仅是受地下和地上建筑制约，也受到园建及绿化景观的制约。

为了控制景观构筑物、园林小品及绿化组团种植等与市政综合管网位置出现交叉，影响后期园林施工，甚至导致个别市政管线无法验收，从而影响项目的按期交房和正常使用。

室外综合管网施工规范随着城市化进程的不断加速，城市建设中的综合管网建设也日益凸显其重要性。

室外综合管网是城市各项基础设施的重要组成部分，如道路照明、交通信号、通讯、供水、排水、燃气、热力等。

应该说，它的存在直接影响着城市管理和市民的日常生活质量。

而在其建设过程中，一些不规范现象也不免出现，因此，制定规范是必要的。

一、施工资料的准备在开工前，建设单位和施工单位应该准备充足的施工资料，包括基础设计图纸、建设单位施工图纸和施工单位施工图纸等。

基础设计图纸是室外综合管网施工的基础，要求设计符合现行规范和标准。

而建设单位施工图纸则需经过审查批准后可以使用。

而施工单位施工图纸中包括了具体施工内容和技术要求等，要求清晰易懂。

二、施工场地的整理在施工之前，施工场地需要进行清理整顿。

对于有可能影响施工安全和工程质量的废弃物、粘土等都要及时清理。

保证施工场地干净整洁、施工动线畅通。

同时为了维护周边环境和市容，清理后的垃圾需及时清运处理，施工过程中更要注意环保和卫生。

三、施工条件的选择施工单位需要对施工材料和设备进行质量检查，确保质量满足要求。

同时根据材料的特点和施工条件的要求，选用合适的设备和工具开展施工。

在施工现场，需要与周边住户或其他相关单位沟通协调，确保对周边环境的影响减到最小。

四、施工过程管控室外综合管网施工分为开挖、敷设、连接、压力试验等环节。

每个环节都有着严格的要求，不得马虎处理。

在开挖施工时，应该根据图纸指定的位置和深度进行开挖，不得越位或超深。

对于破坏的路面、人行道等配套设施需要及时修复，确保施工过程中的安全性和合法性。

在敷设和连接阶段，需要注意管道的防腐蚀、保护和固定等，以保证管道的使用寿命和稳定性。

在压力试验阶段，需要对管道进行试压和检查，确保管道的质量和完整性，以保证管道在使用中的安全性。

五、施工总结和保养完成施工任务后，施工单位需要对施工中出现的问题及时总结和反馈。

同时，对管道进行清洗、保养和定期检查，确保长期使用寿命和可靠性。

室外给水、排水、供电、燃气综合平面图绘图时的注意事项：1、白底彩线图，不同颜色的线条代表功能不同的管线，各种颜色
应该有明显的区分。

轴线、字体、建筑物、图纸边框统一使用
黑色。

粪水管（F）、污水管（W）应该使用不同颜色的线条，
生活给水、消防给水应该使用不同颜色的线条。

禁止使用黄色
作图。

2、建筑物首层设±0.00，其余全部使用相对高程来标注。

3、地下室悬挂的管线用虚线表示，其余全部使用实线。

4、绘图时图纸与实物比例统一为1：100。

如果单体工程面积过大，
无法在A0图纸完整绘出一个单体建筑时可以允许比例做出相
应调整。

5、化粪池必须精确定位，在横向、纵向标出与相邻建筑的距离。

6、标注室外管与管之间的距离，管与建筑物之间的距离。

7、标注图纸边缘出、入管线的方向及距离（小区建筑）。

8、给水、消防、供电、弱电、燃气室外管线标明埋深或悬挂高度。

室外综合管网设计指引目录一、室外综合管网说明 (2)1.1 管网综合目的 (2)1.2 管线分类 (2)二、综合管网布置与室外道路、铺装、绿化对接要求 (2)2.1 综合管网检查井设置要求 (2)三、各类管线布置及间距标准 (3)3.1 布置原则 (3)3.2 交叉管线说明 (4)3.3 地下管线交叉时最小(水平)垂直净距表(m) (5)3.4 地下工程管线交叉时最小垂直净距表(m) (5)一、室外综合管网说明1.1 管网综合目的管线综合目的，就是要综合解决各专业工程技术管线布置及其相互间的矛盾，从全面出发，使各种管线布置合理、经济，最后将各种管线统一布置在管线综合平面图上，包括内容为：1）敷设时的排列顺序；2）最小水平净距、最小垂直净距；3）与周围建、构筑物的最小水平净距、最小垂直净距。

1.2 管线分类1）给水管：生产用水、生活用水、消防用水、市政用水2）排水管：污水、废水3）热力管：蒸汽、热力管4）电力线：生活性、生产性5）电信线路：电话、广播、有线电视6）燃气管：天然气管、煤气管二、综合管网布置与室外道路、铺装、绿化对接要求2.1 综合管网检查井设置要求检查井位置需考虑以下原则：一，美观性原则；二，行车震动井盖发出噪声，影响附近住户生活；三，检修时减少对用户影响，并且检修方便。

室外综合管网设计必须与道路及景观园林设计进行综合统筹考虑，具体要求如下：D小区内车行道路及入户通道上应尽量不设置检查井，私家花园内尽量少设置检查井，若必须设置，不宜集中设置在单户私家花园内；井盖应以设于公共隐蔽位置为佳。

2）小区内给水、燃气等压力管线可设置于车行路下方，应尽量靠近路边布置，管道间距应布置紧凑，满足施工要求；检修阀门等应设置于车行路以外位置。

3）小区内雨水、污水等重力流管线可设置于车行路边，但检查井盖应设置于路边的人行道或绿地内，且检查井盖应与相邻道路或围墙边线平行，并与园林专业协调进行装饰处理。

4）为了提高“三点一线”景观示范区品质，要求车行及人行道路及通道上不得设置各类检查井，检查井应以化妆井盖形式设置于绿化中进行隐蔽，并且不应与植物种植冲突。

弱电室外综合管网施工要求（1）施工工艺流程综合布线施工工艺流程图（2）工作区子系统1)各区域/建筑楼层信息点分布点及编号详细情况标注于各区域/建筑楼层平面图上。

2)所有信息插座未经注明均为离地300mm。

（特殊设备除外）3)为便于设备接续，建议每个信息插座附近同时配置一个三孔单相电源。

4)水平八芯双绞线在模块上卡接完毕，即应将面板装上。

5)工作区预留长度为0.3~0.6米；光缆在设备端预留长度一般为5~10米；有特殊要求的应按设计要求预留长度。

（3）水平布线系统1)水平线缆的穿放，最好在墙面一次装修完成后进行。

管、槽安装到位并连通，管内应无杂物和浸水，管口光滑无毛刺。

配线架安装位置己确定。

2)穿放时可从同一管路的末个信息口端开始，延伸至FD，中间插入或经过的过渡盒时，每处都应有人照应，以防电缆扭曲。

3)管道较长或有弯曲，应借助牵引线（引线器）进行，防止强拉，破坏线缆特性。

管口应加护套，避免划伤电缆外皮。

4)为了防止电缆浪费，建议对每盘电缆己布数量的记录计算盘底长度，以便安排合适位置使用。

5)双端预留长度要适当，一般信息口端预留长度为20~30cm，配线架端放至指定位置后再预留约50cm，作为富余量和工作长度。

6)布放后的电缆必须采取有效的保护措施，防止被人剪断，或因其它原因而损伤电缆。

7)每一层面的水平电缆布放过程中，需要同时在电缆两头加注同一标记，贴上标签标识，标识方法如下：8)某层面的某一双孔I/O水平电缆标记方法：9)某层面的某一单孔I/O水平电缆标记方法：例如：地上第一层第一个信息I/O口（假设它为双孔）语音、数据点标记为：F01-001V，F01-001D，如果是单孔信息插座或地埋信息插座标记为：F01-001。

（4）管理子系统1)按照施工图设计指定的位置安装。

2)机柜固定方式：底部采用10×100膨胀螺栓锁定，顶部采用加固铁件与墙体或柜顶桥架锁定。

3)机柜安装应利用吊锤或水平尺测量，保证横平、竖直，要求水平度偏差＜2mm，垂直度偏差＜4mm。
