传感器实验报告

磁阻传感器实验报告磁阻传感器实验报告引言磁阻传感器是一种常见的传感器，它能够通过测量磁场的变化来检测物体的位置、速度和方向等信息。

在本次实验中，我们将对磁阻传感器进行测试，并探讨其工作原理、应用领域以及优缺点等方面的内容。

实验目的本次实验的主要目的是通过实际操作，了解磁阻传感器的基本原理和特性，并掌握其在实际应用中的使用方法。

实验材料和仪器本次实验所需的材料和仪器包括：磁阻传感器、磁铁、电源、示波器、导线等。

实验步骤1. 将磁阻传感器连接到电源，并将示波器的探头连接到传感器的输出端口。

2. 将磁铁靠近传感器，并观察示波器上的波形变化。

3. 调整磁铁与传感器之间的距离，观察示波器上波形的变化情况。

4. 将磁铁移动到传感器的不同位置，观察示波器上波形的变化。

实验结果与分析通过实验观察，我们可以发现当磁铁靠近传感器时，示波器上的波形会发生明显的变化。

这是因为磁铁的磁场会影响传感器内部的磁阻元件，导致输出信号的变化。

当磁铁与传感器的距离增加时，波形的振幅会逐渐减小，直至消失。

这是因为磁铁的磁场强度随距离的增加而减弱，无法对传感器产生足够的影响。

根据实验结果，我们可以得出结论：磁阻传感器的输出信号与磁场的强度和方向有关，距离磁场源越近，输出信号的幅度越大。

这一特性使得磁阻传感器在许多应用领域中得到了广泛的应用。

应用领域磁阻传感器由于其灵敏度高、精度高、成本低等优点，被广泛应用于许多领域，如汽车、航空航天、机器人、医疗设备等。

在汽车领域，磁阻传感器可以用于测量转向角、车速、加速度等参数，以实现车辆的自动控制和安全性能的提升。

在航空航天领域，磁阻传感器可以用于导航、姿态控制等方面，为飞行器的精确控制提供支持。

在机器人领域，磁阻传感器可以用于测量机器人的位置和姿态，实现精确的运动控制。

在医疗设备领域，磁阻传感器可以用于监测患者的心率、血压等生理参数，为医疗诊断和治疗提供数据支持。

优缺点分析磁阻传感器作为一种常见的传感器，具有以下优点：首先，磁阻传感器的灵敏度高，能够对微小的磁场变化做出反应；其次，磁阻传感器的响应速度快，可以实时监测磁场的变化；此外，磁阻传感器的成本相对较低，易于大规模生产和应用。

传感器传感器技术实验报告传感器传感器技术实验报告引言：传感器是现代科技发展中的重要组成部分，它可以将物理量或化学量转化为可测量的电信号。

传感器技术的应用范围广泛，涵盖了医疗、环境监测、工业生产等多个领域。

本报告将介绍我们在传感器实验中的设计、搭建和测试过程，以及实验结果的分析和讨论。

实验目的：本次实验的目的是研究和测试不同类型的传感器，包括温度传感器、光敏传感器和压力传感器。

通过实验，我们希望了解传感器的工作原理、特性和应用，并能够根据实验结果对传感器进行评估和比较。

实验材料和方法：我们使用了温度传感器、光敏传感器和压力传感器作为实验材料。

在实验过程中，我们采用了以下方法进行测试：1. 温度传感器实验：a) 将温度传感器连接到电路中，并通过示波器监测输出信号。

b) 在不同温度下，记录传感器输出信号的变化，并绘制温度-电压曲线。

c) 分析曲线，评估温度传感器的灵敏度和稳定性。

2. 光敏传感器实验：a) 将光敏传感器连接到电路中，并通过示波器监测输出信号。

b) 在不同光照条件下，记录传感器输出信号的变化，并绘制光照强度-电压曲线。

c) 分析曲线，评估光敏传感器的响应速度和线性度。

3. 压力传感器实验：a) 将压力传感器连接到电路中，并通过示波器监测输出信号。

b) 在不同压力条件下，记录传感器输出信号的变化，并绘制压力-电压曲线。

c) 分析曲线，评估压力传感器的灵敏度和可靠性。

实验结果和分析：在温度传感器实验中，我们观察到温度升高时传感器输出信号也随之增加，呈现出较好的线性关系。

这表明温度传感器对温度的变化非常敏感，并且具有较高的稳定性。

在光敏传感器实验中，我们发现光照强度越高，传感器输出信号也越大。

然而，当光照强度超过一定范围时，传感器的输出信号不再线性变化，这可能是由于传感器的饱和效应导致的。

在压力传感器实验中，我们发现压力越大，传感器输出信号也越高。

这表明压力传感器对压力的变化具有较好的灵敏度和可靠性。

西安科技大学电阻压力传感器物理实验报告西安科技大学电阻压力传感器物理实验报告一、实验目的了解扩散硅压阻式压力传感器测量压力的原理和方法。

二、基本原理扩散硅压阻式压力传感器在单晶硅的基片上扩散出P 型或N 型电阻条，接成电桥。

在压力作用下根据半导体的压阻效应，基片产生应力，电阻条的电阻率产生很大变化，引起电阻的变化，我们把这一变化引入测量电路，则其输出电压的变化反映了所受到的压力变化。

三、实验器材主机箱、压阻式压力传感器、压力传感器实验模板、引压胶管。

四、实验步骤1、将压力传感器安装在实验模板的支架上，根据图4-1 连接管路和电路（主机箱内的气源部分，压缩泵、贮气箱、流量计已接好）。

引压胶管一端插入主机箱面板上气源的快速接口中（注意管子拆卸时请用双指按住气源快速接口边缘往内压，则可轻松拉出），另一端口与压力传感器相连。

压力传感器引线为4芯线：1端接地线，2端为U0＋，3端接＋4V电源，4端为Uo－。

图4-1 压阻式压力传感器测压实验安装、接线图2、实验模板上RW2用于调节放大器零位，RW1调节放大器增益。

按图4-1将实验模板的放大器输出V02 接到主机箱电压表的Vin插孔，将主机箱中的显示选择开关拨到2V 档，合上主机箱电源开关，RW1 旋到满度的1／3 位置（即逆时针旋到底再顺时针旋2圈），仔细调节RW2使主机箱电压表显示为零。

3、合上主机箱上的气源开关，启动压缩泵，逆时针旋转转子流量计下端调压阀的旋钮，此时可看到流量计中的滚珠向上浮起悬于玻璃管中，同时观察气压表和电压表的变化。

4、调节流量计旋钮，使气压表显示某一值，观察电压表显示的数值。

5、仔细地逐步调节流量计旋钮，使压力在2～18KPa之间变化，每上升1KPa 气压分别读取电压表读数，将数值列于表4-1。

表4-1P(KPa)2345678910Vo(p-p)P(KPa)1112131415161718Vo(p-p)6、画出实验曲线计算本系统的灵敏度和非线性误差。

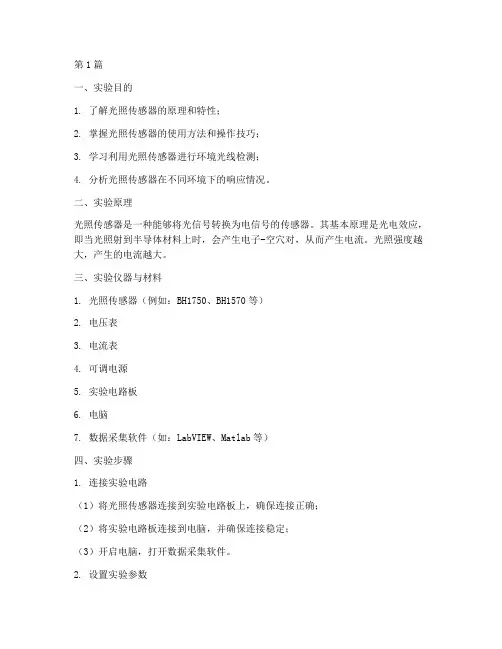

第1篇一、实验目的1. 了解光照传感器的原理和特性；2. 掌握光照传感器的使用方法和操作技巧；3. 学习利用光照传感器进行环境光线检测；4. 分析光照传感器在不同环境下的响应情况。

二、实验原理光照传感器是一种能够将光信号转换为电信号的传感器。

其基本原理是光电效应，即当光照射到半导体材料上时，会产生电子-空穴对，从而产生电流。

光照强度越大，产生的电流越大。

三、实验仪器与材料1. 光照传感器（例如：BH1750、BH1570等）2. 电压表3. 电流表4. 可调电源5. 实验电路板6. 电脑7. 数据采集软件（如：LabVIEW、Matlab等）四、实验步骤1. 连接实验电路（1）将光照传感器连接到实验电路板上，确保连接正确；（2）将实验电路板连接到电脑，并确保连接稳定；（3）开启电脑，打开数据采集软件。

2. 设置实验参数（1）根据光照传感器的说明书，设置相应的参数，如量程、采样频率等；（2）根据实验需求，调整可调电源的输出电压。

3. 实验操作（1）将光照传感器放置在实验台上，确保其与被测物体平行；（2）启动数据采集软件，开始采集数据；（3）调整可调电源的输出电压，观察光照传感器输出电流的变化；（4）记录不同电压下光照传感器的输出电流值。

4. 数据分析（1）绘制光照传感器输出电流与电压的关系曲线；（2）分析光照传感器在不同电压下的响应情况，判断其线性度；（3）比较不同光照传感器在相同条件下的性能差异。

五、实验结果与分析1. 光照传感器输出电流与电压的关系曲线如图所示。

从图中可以看出，光照传感器在低电压区域具有较好的线性度，而在高电压区域线性度较差。

2. 在不同电压下，光照传感器的输出电流变化较大。

当电压较低时，光照传感器的输出电流变化较为缓慢；当电压较高时，光照传感器的输出电流变化较快。

3. 比较不同光照传感器在相同条件下的性能差异，发现BH1750光照传感器的线性度较好，响应速度较快。

六、实验结论1. 光照传感器是一种能够将光信号转换为电信号的传感器，具有响应速度快、线性度好等特点；2. 通过调整可调电源的输出电压，可以改变光照传感器的输出电流；3. BH1750光照传感器在相同条件下具有较好的线性度和响应速度。

一、实验目的1. 了解霍尔效应的原理及其在电量、非电量测量中的应用。

2. 熟悉霍尔传感器的工作原理及其性能。

3. 掌握开关型霍尔传感器测量电流和电压的方法。

4. 通过实验验证霍尔传感器在实际测量中的应用效果。

二、实验原理霍尔效应是指当电流垂直于磁场通过导体时，在导体的垂直方向上会产生一个与电流和磁场方向都垂直的电压。

这种现象称为霍尔效应。

霍尔电压的大小与电流、磁场强度以及导体材料的霍尔系数有关。

霍尔传感器利用霍尔效应将磁场变化转换为电压信号，从而实现磁场的测量。

根据霍尔元件的输出特性，可以将霍尔传感器分为开关型霍尔传感器和线性霍尔传感器。

三、实验器材1. 霍尔传感器2. 信号源3. 电流表4. 电压表5. 直流稳压电源6. 磁场发生器7. 电阻箱8. 连接线四、实验步骤1. 将霍尔传感器、信号源、电流表、电压表、直流稳压电源、磁场发生器和电阻箱等器材连接成实验电路。

2. 调节直流稳压电源输出电压，使霍尔传感器工作在合适的工作电压范围内。

3. 调节信号源输出电流，使霍尔传感器工作在合适的工作电流范围内。

4. 改变磁场发生器的磁场强度，观察霍尔传感器输出电压的变化。

5. 测量不同磁场强度下霍尔传感器的输出电压，记录实验数据。

6. 根据实验数据，分析霍尔传感器的输出特性。

五、实验数据与分析1. 霍尔传感器输出电压与磁场强度的关系根据实验数据，绘制霍尔传感器输出电压与磁场强度的关系曲线。

从曲线可以看出，霍尔传感器输出电压与磁场强度呈线性关系。

2. 霍尔传感器输出电压与电流的关系根据实验数据，绘制霍尔传感器输出电压与电流的关系曲线。

从曲线可以看出，霍尔传感器输出电压与电流呈线性关系。

六、实验结果与结论1. 实验结果表明，霍尔传感器输出电压与磁场强度、电流均呈线性关系，符合霍尔效应的原理。

2. 霍尔传感器具有响应速度快、精度高、抗干扰能力强等优点，在实际测量中具有广泛的应用前景。

3. 通过本实验，掌握了霍尔传感器的工作原理、性能特点和应用方法。

第1篇一、实验目的1. 了解烟雾传感器的原理和特性；2. 掌握烟雾传感器的应用领域；3. 学会使用烟雾传感器进行烟雾浓度检测；4. 提高动手实践能力。

二、实验原理烟雾传感器是一种将烟雾浓度转换为电信号的装置。

当烟雾浓度超过设定阈值时，传感器输出高电平信号，表示有烟雾存在；当烟雾浓度低于设定阈值时，传感器输出低电平信号，表示无烟雾。

烟雾传感器通常采用光散射原理进行检测。

当烟雾进入传感器内部时，部分光线被散射，散射光被传感器接收并转换成电信号。

根据散射光的强弱，可以判断烟雾浓度。

三、实验器材1. 烟雾传感器（MQ-2型）1个；2. Arduino开发板1块；3. 连接线若干；4. 电源适配器1个；5. 气球若干；6. 烟雾发生器1个（可选）。

四、实验步骤1. 将烟雾传感器连接到Arduino开发板的模拟输入端（A0）；2. 将Arduino开发板连接到计算机，并安装Arduino IDE；3. 编写程序，设置烟雾传感器的阈值，并实时读取模拟输入端的数据；4. 通过串口监视器查看烟雾浓度变化情况；5. 使用气球或烟雾发生器模拟烟雾，观察传感器输出信号变化；6. 调整阈值，观察烟雾浓度与传感器输出信号的关系。

五、实验结果与分析1. 当无烟雾时，传感器输出低电平信号，串口监视器显示“无烟雾”；2. 当有烟雾时，传感器输出高电平信号，串口监视器显示“有烟雾”；3. 通过调整阈值，可以控制烟雾浓度检测的灵敏度。

六、实验结论1. 烟雾传感器可以有效地检测烟雾浓度，并在有烟雾时输出高电平信号；2. 通过调整阈值，可以控制烟雾浓度检测的灵敏度；3. 本实验验证了烟雾传感器的原理和应用，为后续烟雾报警系统的研究奠定了基础。

七、实验注意事项1. 实验过程中，注意安全，避免烟雾对人体的危害；2. 烟雾传感器对温度和湿度敏感，实验时尽量保持环境温度和湿度稳定；3. 实验过程中，注意观察传感器输出信号的变化，以便及时调整阈值。

温度传感器实验报告温度传感器实验报告引言：温度传感器是一种常见的传感器，广泛应用于工业自动化、环境监测、医疗设备等领域。

本实验旨在通过对温度传感器的实际应用和实验验证，探索其原理和性能。

一、温度传感器的原理温度传感器是一种能够感知周围环境温度并将其转换为电信号的器件。

常见的温度传感器有热电偶、热敏电阻和半导体温度传感器等。

热电偶是利用两种不同金属的导线通过热电效应产生的电势差来测量温度的传感器。

当两种导线的接触点温度不同，就会产生一个电势差，通过测量这个电势差可以得到温度值。

热敏电阻是一种电阻值随温度变化而变化的传感器。

常见的热敏电阻有铂电阻和镍电阻等。

当温度升高时，电阻值会增加；反之，温度降低时，电阻值会减小。

半导体温度传感器是一种基于半导体材料电阻随温度变化的原理进行温度测量的传感器。

半导体材料的电阻值与温度呈线性关系，通过测量电阻值的变化可以得到温度值。

二、实验目的本实验旨在通过实际操作和数据记录，验证温度传感器的性能和准确度，并了解不同类型温度传感器的特点和适用范围。

三、实验材料和方法材料：温度传感器、温度计、数字万用表、电源、导线等。

方法：1. 将温度传感器连接到电源和数字万用表上，确保电路连接正确。

2. 使用温度计测量环境温度，并记录下来作为参考值。

3. 打开电源，观察数字万用表上的温度显示，并记录下来。

4. 在不同温度下重复步骤3，记录不同温度下的温度传感器输出值。

四、实验结果与分析通过实验记录的数据，我们可以得到不同温度下温度传感器的输出值。

将这些数据绘制成图表，可以清晰地观察到温度传感器的响应特性和准确度。

根据实验结果，我们可以发现温度传感器的输出值与实际温度存在一定的误差。

这是由于温度传感器本身的精度和环境条件等因素所导致的。

在实际应用中，我们可以通过校准和修正来提高温度传感器的准确度。

此外，不同类型的温度传感器在不同温度范围内具有不同的优势和适用性。

热电偶适用于高温环境的测量，而半导体温度传感器则更适合于低温环境的测量。

传感器实验报告实验一金属箔式应变片单臂电桥实验数据处理线性拟合V=5.767*x-0.422 灵敏度为5.767思考题：（1） 本实验电路对直流稳压电源有何要求，对放大器有何要求。

直流稳压源输出应稳定，且不超过负载的额定值。

放大器应对差模信号有较好放大作用，无零漂或零漂小可忽略。

（2）将应变片换成横向补偿片后，又会产生怎样的数据，并根据其结构说明原因。

灵敏度将大幅度降低，线性性也将变差，电压随位移的变化将变得十分小。

因为横向补偿片原本是横向粘贴在悬梁臂上的，用于补偿应变片测量的横向效应。

在悬梁臂形变的时候，横向补偿片仅仅横向部分发生形变，而应变片敏感栅往往很粗而且有效长度短，因此阻值变化小。

实验二金属箔式应变片双臂电桥（半桥）实验数据处理V=11.95*x+0.778灵敏度为11.95思考题：（1）根据应变片受力情况变化，对实验结果作出解释。

在梁上下表面受力方向相反的应变片相当于将形变放大两倍，，因此，ΔV/ΔX大约是实验一中的两倍。

（2）将受力方向相反的两片应变片换成同方向应变片后，情况又会怎样。

同方向的两片应变片相互抵消，输出为零。

（3）比较单臂，半桥两种接法的灵敏度。

在相同形变量下，半桥的灵敏度约是单臂的两倍。

实验三金属箔式应变片四臂电桥(全桥)的静态位移性能V=24.15*x+1.4灵敏度问24.15思考题：（1）如果不考虑应变片的受力方向，结果又会怎样。

对臂应变片的受力方向应接成相同，邻臂应变片的受力方向相反，否则相互抵消没有输出（2）比较单臂，半桥，全桥各种接法的灵敏度。

在相同形变量下，半桥灵敏度约是单臂的两倍，全桥灵敏度越是半桥的两倍，即约为全桥的四倍。

实验四金属箔式应变片四臂电桥（全桥）振动时的幅频性能实验数据处理思考题：（1）在实验过程中，观察示波器读出频率与频率表示值是否一致，据此，根据应变片的幅频特性可作何应用。

不一致。

可以根据这个原理反向测出梁的震动频率，利用应变片读出峰值，在找到对应的频率值即可。

实验一 金属箔式应变片——全桥性能实验一、实验目的了解全桥测量电路的优点二、基本原理全桥测量电路中，将受力方向相同的两应变片接入电桥对边，相反的应变片接入电桥邻边。

当应变片初始阻值R1=R2=R3=R4、其变化值1234R R R R ∆=∆=∆=∆时，其桥路输出电压3o U EK ε=。

其输出灵敏度比半桥又提高了一倍，非线性误差和温度误差都得到了改善。

三、实验器材主机箱、应变传感器实验模板、托盘、砝码、万用表、导线等。

四、实验步骤1.根据接线示意图安装接线。

2.放大器输出调零。

3.电桥调零。

4.应变片全桥实验数据记录如下表所示： 重量（g ） 0 20 40 60 80 100 120 140 电压（mv ）20.140.160.480.8100.8121.1141.2实验曲线如下所示：分析：从图中可见，数据点基本在拟合曲线上，线性性比半桥进一步提高。

5.计算灵敏度S=U/W ，非线性误差δ。

U=141.2mv ， W=140g ； 所以 S=141.2/140=1.0086 mv/g;m∆=0.1786g，y F S=140g，δ=⨯=0.1786/140100%06.利用虚拟仪器进行测量测量数据如下表所示：重量（g）0 20 40 60 80 100 120 140电压（mv）-1.1 19.6 40.4 61.1 81.7 102.4 122.0 142.0 实验曲线如下所示：五、思考题1.测量中，当两组对边电阻值R相同时，即R1=R3，R2=R4，而R1≠R2时，是否可以组成全桥：（1）可以；（2）不可以。

答：（2）不可以。

2.某工程技术人员在进行材料拉力测试时在棒材上贴了两组应变片，能否及如何利用四组应变片组成电桥，是否需要外加电阻。

答：能够利用它们组成电桥。

对于左边一副图，可以任意选取两个电阻接入电桥的对边，则输出为两倍的横向应变，如果已知泊松比则可知纵向应变。

对于右边的一幅图，可以选取R3、R4接入电桥对边，则输出为两倍的纵向应变。

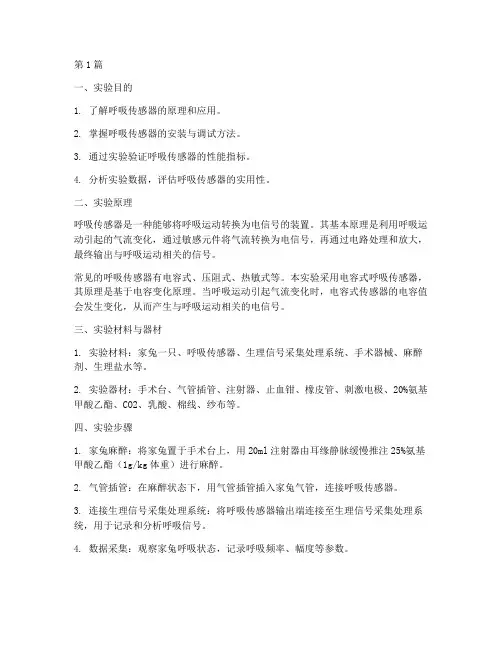

第1篇一、实验目的1. 了解呼吸传感器的原理和应用。

2. 掌握呼吸传感器的安装与调试方法。

3. 通过实验验证呼吸传感器的性能指标。

4. 分析实验数据，评估呼吸传感器的实用性。

二、实验原理呼吸传感器是一种能够将呼吸运动转换为电信号的装置。

其基本原理是利用呼吸运动引起的气流变化，通过敏感元件将气流转换为电信号，再通过电路处理和放大，最终输出与呼吸运动相关的信号。

常见的呼吸传感器有电容式、压阻式、热敏式等。

本实验采用电容式呼吸传感器，其原理是基于电容变化原理。

当呼吸运动引起气流变化时，电容式传感器的电容值会发生变化，从而产生与呼吸运动相关的电信号。

三、实验材料与器材1. 实验材料：家兔一只、呼吸传感器、生理信号采集处理系统、手术器械、麻醉剂、生理盐水等。

2. 实验器材：手术台、气管插管、注射器、止血钳、橡皮管、刺激电极、20%氨基甲酸乙酯、CO2、乳酸、棉线、纱布等。

四、实验步骤1. 家兔麻醉：将家兔置于手术台上，用20ml注射器由耳缘静脉缓慢推注25%氨基甲酸乙酯（1g/kg体重）进行麻醉。

2. 气管插管：在麻醉状态下，用气管插管插入家兔气管，连接呼吸传感器。

3. 连接生理信号采集处理系统：将呼吸传感器输出端连接至生理信号采集处理系统，用于记录和分析呼吸信号。

4. 数据采集：观察家兔呼吸状态，记录呼吸频率、幅度等参数。

5. 刺激实验：分别向家兔吸入CO2、乳酸，观察呼吸信号的变化，分析肺牵张反射。

6. 数据分析：对采集到的呼吸信号进行统计分析，评估呼吸传感器的性能指标。

五、实验结果与分析1. 呼吸频率和幅度：实验过程中，家兔的呼吸频率和幅度基本稳定。

通过生理信号采集处理系统，成功记录了呼吸信号，验证了呼吸传感器的性能。

2. 刺激实验：向家兔吸入CO2、乳酸后，呼吸频率和幅度均有所增加，说明肺牵张反射在呼吸调节中发挥重要作用。

3. 数据分析：通过对呼吸信号进行统计分析，得出以下结论：- 呼吸频率：实验过程中，家兔的呼吸频率基本稳定在60-80次/分钟。

传感器实验报告一、实验目的。

本实验旨在通过实际操作，加深对传感器工作原理的理解，掌握传感器的使用方法和注意事项，提高实验操作能力。

二、实验仪器与材料。

1. 传感器，温度传感器、光敏传感器、压力传感器。

2. 示波器。

3. 信号发生器。

4. 电源。

5. 连接线。

6. 电阻、电容等元件。

三、实验原理。

传感器是一种能够感知某种特定物理量并将其转化为可用信号的装置。

在本次实验中，我们将研究温度传感器、光敏传感器和压力传感器的工作原理及其应用。

四、实验步骤。

1. 温度传感器实验。

（1）将温度传感器连接至示波器和信号发生器，调节信号发生器输出的正弦信号频率和幅值。

（2）改变温度传感器的工作温度，观察示波器上信号的变化。

2. 光敏传感器实验。

（1）将光敏传感器连接至示波器和电源，调节光源的亮度。

（2）观察示波器上信号的变化，并记录光照强度和传感器输出信号的关系。

3. 压力传感器实验。

（1）将压力传感器连接至示波器和信号发生器，调节信号发生器输出的方波信号频率和幅值。

（2）改变压力传感器的受压程度，观察示波器上信号的变化。

五、实验结果与分析。

通过实验我们发现，温度传感器的输出信号随温度的变化而变化，呈现出一定的线性关系；光敏传感器的输出信号随光照强度的增加而增加，但在一定范围内会饱和；压力传感器的输出信号随受压程度的增加而增加，但也存在一定的饱和现象。

六、实验总结。

通过本次实验，我们深入了解了温度传感器、光敏传感器和压力传感器的工作原理和特性，掌握了它们的使用方法和注意事项。

同时，也提高了我们的实验操作能力，为今后的科研和工程应用打下了坚实的基础。

七、实验心得。

通过本次实验，我深刻认识到传感器在现代科技中的重要作用，它们广泛应用于工业自动化、环境监测、医疗诊断等领域，为人类生活和生产带来了巨大的便利。

同时，也意识到在使用传感器时需要注意信号的稳定性、灵敏度和线性度等特性，以确保传感器能够准确、可靠地工作。

八、参考文献。

电感式传感器实验报告电感式传感器实验报告引言：电感式传感器是一种常见的传感器类型，它通过测量电感的变化来检测目标物体的位置、形状或其他相关参数。

本实验旨在通过设计和搭建一个简单的电感式传感器实验装置，探索其工作原理和应用。

实验装置：本实验所使用的电感式传感器实验装置由以下几个主要部分组成：一个电源供应器、一个信号发生器、一个示波器和一个电感线圈。

其中，电源供应器提供所需的电压，信号发生器产生变化的电信号，示波器用于观察电感的变化，电感线圈则是被测物体。

实验步骤：1. 连接电源供应器和信号发生器，确保电压和频率设置正确。

2. 将电感线圈放置在被测物体附近，调整信号发生器的频率，观察示波器上的波形变化。

3. 改变被测物体的位置、形状或其他相关参数，观察示波器上的波形变化。

实验结果与分析：通过实验观察和数据记录，我们可以得出以下结论：1. 当被测物体靠近电感线圈时，示波器上的波形振幅增大；当被测物体远离电感线圈时，示波器上的波形振幅减小。

2. 当被测物体形状改变时，示波器上的波形频率或振幅也会发生相应的变化。

3. 不同频率的电信号对电感式传感器的响应也不同，需要根据具体应用场景进行选择和调整。

实验讨论：电感式传感器的工作原理是基于电感的变化来实现目标物体的检测。

当被测物体靠近电感线圈时，它会引起电感的变化，从而影响电路中的电流和电压。

这种变化可以通过示波器来观察和记录，进而实现对被测物体的检测和分析。

电感式传感器在实际应用中有着广泛的用途。

例如，在工业自动化领域，它可以用于检测物体的位置、形状和尺寸，从而实现自动化控制和生产过程的优化。

在医疗领域，它可以用于监测人体的生理参数，如心率和呼吸频率，从而实现健康管理和疾病诊断。

此外，电感式传感器还可以应用于环境监测、交通控制和安防系统等领域。

然而，电感式传感器也存在一些局限性和挑战。

例如，受到电磁干扰的影响，电感式传感器的测量结果可能会出现误差。

此外，电感式传感器在不同环境条件下的响应也可能存在差异，需要进行校准和调整。

大学物理实验_温度传感器实验报告大学物理实验报告：温度传感器实验一、实验目的1.学习和了解温度传感器的原理和应用。

2.掌握实验方法，提高实验技能。

3.探究温度变化对传感器输出的影响。

二、实验原理温度传感器是一种将温度变化转换为电信号的装置。

根据热敏电阻的阻值随温度变化的特性，当温度发生变化时，热敏电阻的阻值会相应地改变，从而输出与温度成比例的电信号。

常见的温度传感器有热电偶、热敏电阻等。

本实验采用热敏电阻作为温度传感器。

三、实验步骤1.准备实验器材：热敏电阻、数据采集器、恒温水槽、温度计、导线若干。

2.将热敏电阻置于恒温水槽中，连接导线至数据采集器。

3.将数据采集器与计算机连接，打开数据采集软件。

4.设置实验参数：采样频率、采样点数等。

5.将恒温水槽加热至预设温度，观察并记录实验数据。

6.改变恒温水槽的温度，重复步骤5。

7.对实验数据进行处理和分析。

四、实验结果与分析1.实验数据记录：在实验过程中，记录不同温度下的热敏电阻阻值和数据采集器的输出电压。

如下表所示：温度与数据采集器输出电压的关系图。

结果表明，随着温度的升高，热敏电阻阻值逐渐减小，数据采集器的输出电压逐渐增大。

这符合热敏电阻的特性。

3.误差分析：在实验过程中，可能存在以下误差来源：恒温水槽的温度波动、热敏电阻的灵敏度差异、导线连接不良等。

为了减小误差，可以采取以下措施：使用高精度温度计、提高导线连接的稳定性、多次测量取平均值等。

4.思考题：在本次实验中，我们采用了简单的数据采集器和热敏电阻进行温度测量。

在实际应用中，还可以通过其他方式进行温度测量，如采用单片机结合热敏电阻实现智能温度测量。

请思考：如何将热敏电阻与单片机连接？如何通过程序控制温度测量？如何实现温度数据的实时显示或传输？在实际应用中，还需要考虑哪些因素会影响测量精度？如何减小误差？五、结论与总结本实验通过热敏电阻和数据采集器测量了不同温度下的阻值和输出电压，验证了热敏电阻的阻值随温度变化的特性。

传感器实验报告(电阻应变式传感器)
本次实验是针对电阻应变式传感器的实验，主要内容是对其结构和特性的研究。

电阻应变式传感器是一种采用变截面结构的电阻式传感器，它的材料可以做驱动电阻
变化，具有良好的特性和稳定性。

它的特征是：电阻值能够随外加应力变化而发生变化，
进而影响示值输出；电阻值随外加应力变化而发生变化，因而影响应变传感器的响应时间；采用变截面结构，使得结构紧凑，容易携带；可以非接触式监测应变，可以正确反映应变
状态；操作流程简单，易于实施。

实验流程包括以下几个方面：首先，进行电阻应变式传感器的安装；其次，用多频比
较仪测量传感器的电阻值；然后，为传感器施加恒定外力，测量其变化情况；最后，根据
测试结果绘制出静态变化曲线，用来分析电阻应变式传感器的特性。

实验结果表明，传感器的电阻随外加应力的变化而发生变化，而且变化趋势较为明显。

实验结果表明，传感器在静止应力下的电阻值较大，而当外加的应力不断增加时，传感器
的电阻值也会随之减小，当应力达到一定大小时，电阻值就会稳定在一个较小的值上。

结
果表明，电阻应变式传感器是可靠的，具有良好的特性和稳定性，能够满足各种应用要求。

本次实验对电阻应变式传感器的结构和特性进行了系统性研究，得出了正确的测试结果。

实验表明，电阻可靠，表现出很好的特性和稳定性。

由此可知，电阻应变式传感器是
一种可靠的传感器，具有工作稳定、成本低的特点，可用于各种不同的应用领域，从而满
足应用要求。

第1篇一、实验目的1. 理解光纤传感器的原理和结构。

2. 掌握光纤传感器的制作和调试方法。

3. 通过实验，验证光纤传感器在测量位移和温度等方面的性能。

二、实验原理光纤传感器是一种利用光纤的传输特性来实现对各种物理量进行测量的传感器。

其基本原理是：当光纤受到外界物理量的影响时，光纤的传输特性（如强度、相位、偏振态等）会发生变化，通过检测这些变化，就可以实现对物理量的测量。

本实验主要采用反射式光纤位移传感器和光纤温度传感器。

反射式光纤位移传感器的工作原理是：当光纤受到位移的影响时，光纤的反射光强会发生变化，通过检测光强的变化，就可以得到位移量。

光纤温度传感器的工作原理是：当光纤受到温度的影响时，光纤的折射率会发生变化，通过检测折射率的变化，就可以得到温度量。

三、实验仪器与设备1. 光纤传感器实验仪2. 激光器及电源3. 光纤剥线钳4. 宝石刀5. 激光功率计6. 五位调整架7. 显微镜8. 显示器四、实验步骤1. 搭建实验平台：将光纤传感器实验仪、激光器、光纤等设备连接好，确保实验平台的稳定性和安全性。

2. 制作光纤传感器：使用光纤剥线钳、宝石刀等工具，将光纤剥去外层保护层，形成裸光纤。

然后将裸光纤按照设计要求连接成反射式光纤位移传感器和光纤温度传感器。

3. 调试光纤传感器：调整激光器功率、光纤位置等参数，使光纤传感器正常工作。

4. 测量位移：将光纤位移传感器放置在待测物体上，通过调整光纤位置，使光纤反射光强发生变化。

记录不同位移量下的光强变化数据。

5. 测量温度：将光纤温度传感器放置在待测物体上，通过调整光纤位置，使光纤反射光强发生变化。

记录不同温度下的光强变化数据。

6. 数据处理与分析：将实验数据输入计算机，利用相关软件进行数据处理和分析，得到位移和温度的测量结果。

五、实验结果与分析1. 位移测量结果：根据实验数据，绘制位移-光强曲线。

从曲线可以看出，光纤位移传感器在测量位移方面具有良好的线性度和灵敏度。

磁阻传感器实验报告摘要：磁阻传感器是一种常用的传感器类型，可以测量物体相对位置和运动的变化。

本实验通过使用磁阻传感器来测量物体的位移，并探究磁阻传感器的工作原理和性能。

实验结果表明，磁阻传感器在测量精度、灵敏度和稳定性方面均表现优秀。

引言：实验目的：1.了解磁阻传感器的工作原理；2.探究磁阻传感器在位置测量方面的性能；3.分析磁阻传感器的线性度和响应时间。

实验方法：1.准备实验材料：磁阻传感器、磁性物体、直流电源、电压表、电阻箱等；2.按照实验装置图搭建实验电路，将磁阻传感器连接到电压表上；3.调节电源输出电压，使电压表读数在磁阻传感器的测量范围内；4.将磁性物体放置在磁阻传感器的测量范围内，并记录电压表的读数；5.移动磁性物体，记录不同位置下的电压表读数；6.对实验数据进行处理和分析。

实验结果：在本实验中，我们对磁阻传感器进行了测试，并记录了相关的实验数据。

通过处理数据，得到以下结果：1.在不同位置下，磁阻传感器的电压输出值呈现线性关系。

实验数据经过拟合，得到了电压输出与位置之间的线性方程。

2.在相同位置下，磁阻传感器的电压输出值具有较高的重复性和稳定性。

重复测量的结果非常接近，证明磁阻传感器的测量误差较小。

3.磁阻传感器的响应时间较短，可以实时检测到磁性物体的位置变化。

讨论与分析：实验结果表明，磁阻传感器在测量精度、灵敏度和稳定性方面表现良好。

其响应时间较短，可以适用于对位置变化要求较高的实时监测场景。

此外，磁阻传感器还具有体积小、重量轻、易于安装和使用的特点，在实际应用中具有广泛的应用前景。

结论：通过本实验，我们对磁阻传感器的工作原理和性能有了更深入的了解。

磁阻传感器在测量物体位置和运动方面表现出很好的线性度、响应时间和稳定性。

在实际应用中，磁阻传感器可以用于测量物体位置变化、物体运动速度等物理量的检测。

传感器认识实验实验报告传感器是一种能够将物理量转换为电信号输出的装置，广泛应用于各种测量和控制系统中。

本次实验旨在通过对传感器的认识与实验来探究其基本原理和应用。

实验一：温度传感器的原理和应用温度传感器是一种将环境温度转换为电信号输出的传感器。

在实验中，我们使用了一种基于热敏电阻的温度传感器，即NTC热敏电阻。

通过实验，我们发现NTC热敏电阻的电阻值与温度呈负相关。

当温度升高时，电阻值下降，反之电阻值上升。

这是因为热敏电阻的材料具有温度敏感性，随着温度的变化，其导电性能也会发生变化，从而导致电阻值的变化。

我们还使用了一个AD转换器将传感器输出的模拟电信号转换为数字信号，以便于计算机进行处理和存储。

通过编写计算机程序，我们可以实现实时监测温度变化并进行数据记录和分析。

除了温度传感器，其他常见的传感器还包括压力传感器、光敏传感器、加速度传感器等。

它们都基于不同的物理原理，但其本质都是将环境信号转换为电信号输出。

实验二：光敏传感器的原理和应用光敏传感器是一种将光信号转换为电信号输出的传感器。

在实验中，我们使用了一种基于硒电池的光敏传感器。

通过实验，我们发现光敏传感器的电阻值与光照强度呈负相关。

当光照强度增加时，电阻值下降，反之电阻值上升。

这是因为硒电池的材料具有光敏感性，随着光照强度的变化，其导电性能也会发生变化，从而导致电阻值的变化。

我们还使用了一个运算放大器将传感器输出的微弱电信号放大，以便于计算机进行处理和存储。

通过编写计算机程序，我们可以实现实时监测光照强度变化并进行数据记录和分析。

结论通过本次实验，我们了解了传感器的基本原理和应用，掌握了使用传感器进行数据采集和处理的方法。

传感器在现代工业、医疗、农业等领域中都有着广泛的应用，对提高生产效率、提高产品质量、保障生命安全等方面都有着重要的作用。

因此，深入研究传感器的原理和应用，将对实现智能化、信息化发展有着重要的意义。
