传感器实验报告1

传感器实验实验报告传感器实验实验报告引言：传感器是一种能够将各种物理量、化学量或生物量转换为可测量电信号的装置。

它在各个领域中都有着广泛的应用，如环境监测、医疗诊断、智能家居等。

本次实验旨在通过对不同类型传感器的测试和比较，深入了解传感器的原理和性能。

实验一：温度传感器温度传感器是一种常见的传感器类型，用于测量环境中的温度。

我们选择了一款热敏电阻温度传感器进行测试。

实验中，我们将传感器连接到一个电路板上，并使用示波器测量输出电压随温度的变化。

通过改变环境温度，我们观察到传感器输出电压与温度之间的线性关系。

这表明该传感器具有良好的灵敏度和稳定性。

实验二：光照传感器光照传感器是一种能够测量环境中光照强度的传感器。

我们选择了一款光敏电阻光照传感器进行测试。

实验中，我们将传感器暴露在不同光照条件下，并使用万用表测量输出电阻的变化。

结果显示，传感器输出电阻随光照强度的增加而减小。

这说明该传感器能够准确地感知光照强度，并将其转化为电信号输出。

实验三：湿度传感器湿度传感器是一种用于测量环境湿度的传感器。

我们选择了一款电容式湿度传感器进行测试。

实验中，我们将传感器放置在一个密封的容器中，并通过改变容器内的湿度来模拟不同湿度条件。

通过连接传感器到一个数据采集系统，我们能够实时监测到传感器的输出信号。

结果显示，传感器的输出电容随湿度的增加而增加。

这说明该传感器对湿度变化非常敏感，并能够准确地测量环境湿度。

实验四：气体传感器气体传感器是一种能够检测环境中气体浓度的传感器。

我们选择了一款气敏电阻气体传感器进行测试。

实验中，我们将传感器暴露在不同浓度的气体环境中，并使用示波器测量输出电阻的变化。

结果显示，传感器的输出电阻随气体浓度的增加而减小。

这表明该传感器能够准确地感知气体浓度，并将其转化为电信号输出。

结论：通过本次实验，我们深入了解了不同类型传感器的原理和性能。

温度传感器、光照传感器、湿度传感器和气体传感器在各自的应用领域中都具有重要的作用。

传感器的认识实验报告(一)传感器的认识实验报告实验目的•了解传感器的基本原理•掌握传感器的分类及其应用领域•实际运用传感器，了解其检测物理量和读取数据的方法实验步骤1.搭建实验装置，将传感器与电路连接好2.使用实验工具进行数据读取和实验记录3.测量感光极板的亮度，并记录数据4.测量温度传感器的温度，并记录数据5.测量加速度传感器的加速度，并记录数据实验原理传感器是指可以将物理量转化为电信号的装置。

传感器的基本原理是利用感受材料对于被测参数的敏感性来测量所要求的物理量。

根据测量的物理量，传感器可以分为温度传感器、加速度传感器、光学传感器等等。

实验结果根据实验测量数据，感光极板的亮度为690 cd/m^2，温度传感器的温度为26℃，加速度传感器的加速度为0.02 m/s^2。

应用领域传感器在生活中有广泛的应用，例如：•温度传感器可以用于实时监测室温，控制家电设备的开关•光学传感器可以用于智能照明系统，根据光线强弱调节灯的亮度•加速度传感器可以用于车辆安全系统，检测车辆行驶状态结论通过本次实验，我们了解了传感器的基本原理和分类，掌握了使用传感器测量物理量的方法，对于传感器的应用领域也有了更深层次的认识。

传感器在现代生活中起着重要的作用，我们需要不断探索其更广泛的应用领域。

需要注意的问题在实验使用传感器时需要注意以下问题：1.传感器的选型要根据实际测量情况进行选择2.使用传感器前，需要了解传感器的使用说明，并保证传感器与电路连接良好3.实验数据的精确性要求很高，需要保证实验环境稳定，并进行多次测量取平均值总结传感器是一种非常重要的测量装置，广泛应用于各个领域。

通过本次实验，我们对于传感器有了更深层次的认识，掌握了基本的使用方法和应用场景。

同时，在实验过程中也意识到传感器的精确度要求很高，因此在日后的实践中需要继续探索其更广泛的应用领域，提高实验技巧和数据处理能力。

传感器实验报告实验一Pt100铂电阻测温特性实验一、实验目的1．通过自行设计热电阻测温实验方案，加深对温度传感器工作原理的理解。

2．掌握测量温度的电路设计和误差分析方法。

二、实验内容1．设计PT100铂热电阻测温实验电路方案；2．测量PT100的温度与电压关系，要求测温范围为：室温～65℃；温度测量精度：±2℃；输出电压≤4V，输出以电压V方式记录。

3．通过测量值进行误差分析。

三、实验仪器、设备、材料主机箱、温度源、Pt100热电阻（2支）、温度传感器实验模板、万用表。

四、实验原理利用导体电阻随温度变化的特性，可以制成热电阻，要求其材料电阻温度系数大，稳定性好，电阻率高，电阻与温度之间最好有线性关系。

常用的热电阻有铂电阻(650℃以内)和铜电阻(150℃以内)。

铂电阻是将～ｍｍ的铂丝绕在线圈骨架上封装在玻璃或陶瓷管等保护管内构成。

在0－650℃以内，它的电阻Rt与温度t的关系为：Rt=Ro(1+At+Bt2)，式中：Ro系温度为0℃时的电阻值(本实验的铂电阻Ro＝100Ω)。

A＝×10－3／℃，B＝－×10－7／℃2。

铂电阻一般是三线制，其中一端接一根引线另一端接二根引线，主要为远距离测量消除引线电阻对桥臂的影响(近距离可用二线制，导线电阻忽略不计。

)。

实际测量时将铂电阻随温度变化的阻值通过电桥转换成电压的变化量输出，再经放大器放大后直接用电压表显示。

五、实验步骤1、用万用表欧姆档测出Pt100三根线中其中短接的二根线(同种颜色的线)设为1、2，另一根设为3，并测出它在室温时的大致电阻值。

2、在主机箱总电源、调节仪电源都关闭的状态下，再根据图1示意图接线，温度传感器实验模板中ａ、ｂ(Ｒt)两端接传感器，这样传感器(Rt)与R3、R1、Rw1、R4组成直流电桥，是一种单臂电桥工作形式。

3、放大器调零：将图的温度传感器实验模板的放大器的两输入端引线(一根传感器引线、另一根桥路输出即Rw1活动触点输出)暂时不要引入，而用导线直接将放大器的两输入端相连(短接)；将主机箱上的电压表量程(显示选择)切换开关打到2Ｖ档，合上主机箱电源开关，调节温度传感器实验模板中的RW2(逆时针转到底)增益电位器，使放大器增益最小；再调节RW3(调零电位器)使主机箱的电压表显示为０。

光电传感器实验报告（文档4篇）以下是网友分享的关于光电传感器实验报告的资料4篇，希望对您有所帮助，就爱阅读感谢您的支持。

光电传感器实验报告第一篇实验报告2――光电传感器测距功能测试1．实验目的：了解光电传感器测距的特性曲线；掌握LEGO基本模型的搭建；熟练掌握ROBOLAB软件；2．实验要求：能够用LEGO积木搭建小车模式，并在车头安置光电传感器。

能在光电传感器紧贴红板，以垂直红板的方向作匀速直线倒车运动过程中进行光强值采集，绘制出时间－光强曲线，然后推导出位移－光强曲线及方程。

3．程序设计：编写程序流程图并写出程序，如下所示：ROBOLAB程序设计：4．实验步骤：1) 搭建小车模型，参考附录步骤或自行设计（创新可加分）。

2) 用ROBOLAB编写上述程序。

3) 将小车与电脑用USB数据线连接，并打开NXT的电源。

点击ROBOLAB 的RUN按钮，传送程序。

4) 取一红颜色的纸板（或其他红板）竖直摆放，并在桌面平面与纸板垂直方向放置直尺，用于记录小车行走的位移。

5) 将小车的光电传感器紧贴红板放置，用电脑或NXT的红色按钮启动小车，进行光强信号的采样。

从直尺上读取小车的位移。

6) 待小车发出音乐后，点击ROBOLAB的数据采集按钮，进行数据采集，将数据放入红色容器。

共进行四次数据采集。

7) 点击ROBOLAB的计算按钮，分别对四次采集的数据进行同时显示、平均线及拟和线处理。

8) 利用数据处理结果及图表，得出时间同光强的对应关系。

再利用小车位移同时间的关系（近似为匀速直线运动），推导出小车位移同光强的关系表达式。

5．调试与分析a) 采样次数设为24，采样间隔为0.05s，共运行1.2s。

采得数据如下所示。

b) 在ROBOLAB的数据计算工具中得到平均后的光电传感器特性曲线，如图所示：c) 对上述平均值曲线进行线性拟合，得到的光强与时间的线性拟合函数：d) 取四次实验小车位移的平均值，根据时间与光强的拟合函数求取距离与光强的拟合函数：由上图可得光强与时间的关系为：y=-25.261858×t+56.524457 ; 量取位移为4.5cm，用时1.2s，得：x=3.75×t ;光强与位移的关系为：y= -6.73649547×x+56.524457 ;e) 通过观测上图及导出的光强位移函数可知，光电传感器在短距离里内对位移信号有着良好的线性关系，可以利用光强值进行位移控制。

传感器实验报告实验一金属箔式应变片单臂电桥实验数据处理线性拟合V=5.767*x-0.422 灵敏度为5.767思考题：（1） 本实验电路对直流稳压电源有何要求，对放大器有何要求。

直流稳压源输出应稳定，且不超过负载的额定值。

放大器应对差模信号有较好放大作用，无零漂或零漂小可忽略。

（2）将应变片换成横向补偿片后，又会产生怎样的数据，并根据其结构说明原因。

灵敏度将大幅度降低，线性性也将变差，电压随位移的变化将变得十分小。

因为横向补偿片原本是横向粘贴在悬梁臂上的，用于补偿应变片测量的横向效应。

在悬梁臂形变的时候，横向补偿片仅仅横向部分发生形变，而应变片敏感栅往往很粗而且有效长度短，因此阻值变化小。

实验二金属箔式应变片双臂电桥（半桥）实验数据处理V=11.95*x+0.778灵敏度为11.95思考题：（1）根据应变片受力情况变化，对实验结果作出解释。

在梁上下表面受力方向相反的应变片相当于将形变放大两倍，，因此，ΔV/ΔX大约是实验一中的两倍。

（2）将受力方向相反的两片应变片换成同方向应变片后，情况又会怎样。

同方向的两片应变片相互抵消，输出为零。

（3）比较单臂，半桥两种接法的灵敏度。

在相同形变量下，半桥的灵敏度约是单臂的两倍。

实验三金属箔式应变片四臂电桥(全桥)的静态位移性能V=24.15*x+1.4灵敏度问24.15思考题：（1）如果不考虑应变片的受力方向，结果又会怎样。

对臂应变片的受力方向应接成相同，邻臂应变片的受力方向相反，否则相互抵消没有输出（2）比较单臂，半桥，全桥各种接法的灵敏度。

在相同形变量下，半桥灵敏度约是单臂的两倍，全桥灵敏度越是半桥的两倍，即约为全桥的四倍。

实验四金属箔式应变片四臂电桥（全桥）振动时的幅频性能实验数据处理思考题：（1）在实验过程中，观察示波器读出频率与频率表示值是否一致，据此，根据应变片的幅频特性可作何应用。

不一致。

可以根据这个原理反向测出梁的震动频率，利用应变片读出峰值，在找到对应的频率值即可。

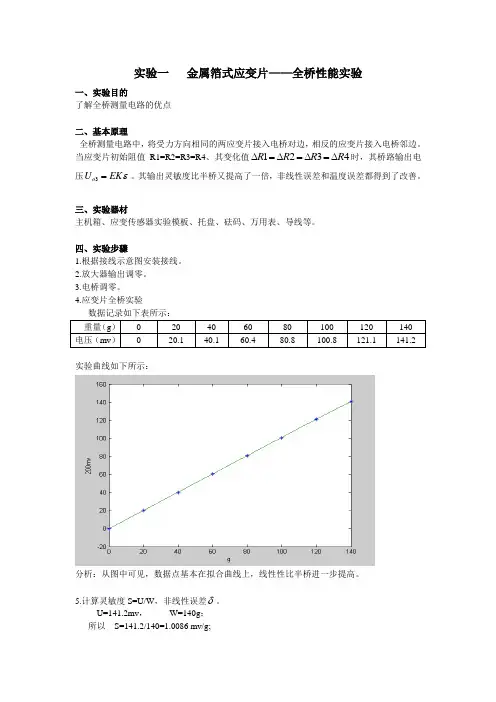

实验一 金属箔式应变片——全桥性能实验一、实验目的了解全桥测量电路的优点二、基本原理全桥测量电路中，将受力方向相同的两应变片接入电桥对边，相反的应变片接入电桥邻边。

当应变片初始阻值R1=R2=R3=R4、其变化值1234R R R R ∆=∆=∆=∆时，其桥路输出电压3o U EK ε=。

其输出灵敏度比半桥又提高了一倍，非线性误差和温度误差都得到了改善。

三、实验器材主机箱、应变传感器实验模板、托盘、砝码、万用表、导线等。

四、实验步骤1.根据接线示意图安装接线。

2.放大器输出调零。

3.电桥调零。

4.应变片全桥实验数据记录如下表所示： 重量（g ） 0 20 40 60 80 100 120 140 电压（mv ）20.140.160.480.8100.8121.1141.2实验曲线如下所示：分析：从图中可见，数据点基本在拟合曲线上，线性性比半桥进一步提高。

5.计算灵敏度S=U/W ，非线性误差δ。

U=141.2mv ， W=140g ； 所以 S=141.2/140=1.0086 mv/g;m∆=0.1786g，y F S=140g，δ=⨯=0.1786/140100%06.利用虚拟仪器进行测量测量数据如下表所示：重量（g）0 20 40 60 80 100 120 140电压（mv）-1.1 19.6 40.4 61.1 81.7 102.4 122.0 142.0 实验曲线如下所示：五、思考题1.测量中，当两组对边电阻值R相同时，即R1=R3，R2=R4，而R1≠R2时，是否可以组成全桥：（1）可以；（2）不可以。

答：（2）不可以。

2.某工程技术人员在进行材料拉力测试时在棒材上贴了两组应变片，能否及如何利用四组应变片组成电桥，是否需要外加电阻。

答：能够利用它们组成电桥。

对于左边一副图，可以任意选取两个电阻接入电桥的对边，则输出为两倍的横向应变，如果已知泊松比则可知纵向应变。

对于右边的一幅图，可以选取R3、R4接入电桥对边，则输出为两倍的纵向应变。

传感器实验报告传感器实验实验⼀、电阻应变⽚传感器1．实验⽬的(1) 了解⾦属箔式应变⽚的应变效应，单臂电桥⼯作原理和性能。

(2) 了解半桥的⼯作原理，⽐较半桥与单臂电桥的不同性能、了解其特点(3) 了解全桥测量电路的原理及优点。

(4) 了解应变直流全桥的应⽤及电路的标定。

2．实验数据整理与分析由以上两趋势图可以看出，其中⼀个20.9997R =,另⼀个20.9999R =，两个的线性都较好。

其中产⽣⾮线性的原因主要有：（1）04x R e e R R ?=+?，0e 和R ?并不成严格的线性关系，只有当0R R ?<<才有04x Re e R=，所以理论上并不是绝对线性的，总会出现⼀些⾮线性。

（2）应变⽚与材料的性能有关，这也可能产⽣⾮线性。

（3）实验中外界因素的影响，包括外界温度之类的影响。

为什么半桥的输出灵敏度⽐单臂时⾼出⼀倍，且⾮线性误差也得到改善？答：单臂：04x R e e R ?=半桥：1201()2x R R e e R R ??=-灵敏度公式：U S W=；所以半桥测量时是单臂测量的灵敏度的两倍。

0k 受电阻变化影响变得很⼩改善了⾮线性误差。

3．思考题a ．半桥测量时两⽚不同受⼒状态的电阻应变⽚接⼊电桥时，应放在：（1）对边（2）邻边。

解：邻边 b ．桥路（差动电桥）测量时存在⾮线性误差，是因为：（1）电桥测量原理上存在⾮线性（2）应变⽚应变效应是⾮线性的（3）调零值不是真正为零。

解：（1）（2）（3）。

c ．全桥测量中，当两组对边（R1、R3为对边）值R 相同时，即R1＝R3，R2＝R4，⽽R1≠R2时，是否可以组成全桥：（1）可以（2）不可以。

解：（1）d ．某⼯程技术⼈员在进⾏材料拉⼒测试时在棒材上贴了两组应变⽚，如何利⽤这四⽚电阻应变⽚组成电桥，是否需要外加电阻。

解：可组成全路电桥实验⼆差动变压器1.实验⽬的(1)了解差动变压器的⼯作原理和特性(2)了解三段式差动变压器的结构(3)了解差动变压零点残余电压组成及其补偿⽅法(4)了解激励频率低差动变压器输出的影响2.实验数据整理与分析实验A中产⽣⾮线性误差的原因：（1）存在零点残余电压（2）零点附近波动较⼤（3）读数时的⼈为误差分析产⽣零点残余电压的原因，对差动变压器的性能有哪些不利影响。

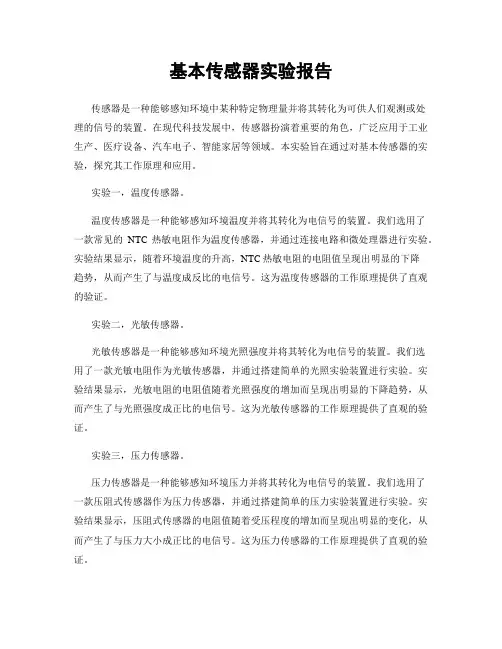

基本传感器实验报告传感器是一种能够感知环境中某种特定物理量并将其转化为可供人们观测或处理的信号的装置。

在现代科技发展中，传感器扮演着重要的角色，广泛应用于工业生产、医疗设备、汽车电子、智能家居等领域。

本实验旨在通过对基本传感器的实验，探究其工作原理和应用。

实验一，温度传感器。

温度传感器是一种能够感知环境温度并将其转化为电信号的装置。

我们选用了一款常见的NTC热敏电阻作为温度传感器，并通过连接电路和微处理器进行实验。

实验结果显示，随着环境温度的升高，NTC热敏电阻的电阻值呈现出明显的下降趋势，从而产生了与温度成反比的电信号。

这为温度传感器的工作原理提供了直观的验证。

实验二，光敏传感器。

光敏传感器是一种能够感知环境光照强度并将其转化为电信号的装置。

我们选用了一款光敏电阻作为光敏传感器，并通过搭建简单的光照实验装置进行实验。

实验结果显示，光敏电阻的电阻值随着光照强度的增加而呈现出明显的下降趋势，从而产生了与光照强度成正比的电信号。

这为光敏传感器的工作原理提供了直观的验证。

实验三，压力传感器。

压力传感器是一种能够感知环境压力并将其转化为电信号的装置。

我们选用了一款压阻式传感器作为压力传感器，并通过搭建简单的压力实验装置进行实验。

实验结果显示，压阻式传感器的电阻值随着受压程度的增加而呈现出明显的变化，从而产生了与压力大小成正比的电信号。

这为压力传感器的工作原理提供了直观的验证。

结论：通过本次实验，我们对基本传感器的工作原理有了更深入的了解。

温度传感器、光敏传感器和压力传感器分别能够感知环境的温度、光照强度和压力，并将其转化为电信号输出。

这些传感器在工业生产、环境监测、智能家居等领域有着广泛的应用前景。

通过不断地研究和实验，我们相信传感器技术将会在未来发展中发挥越来越重要的作用。

第1篇一、实验背景随着科技的飞速发展，传感器技术在各个领域都得到了广泛的应用。

传感器作为一种将非电学量转换为电学量的装置，对于信息采集、处理和控制具有至关重要的作用。

本实验旨在通过一系列传感器实验，加深对传感器基本原理、工作原理和应用领域的理解。

二、实验目的1. 了解传感器的定义、分类和基本原理。

2. 掌握常见传感器的结构、工作原理和特性参数。

3. 熟悉传感器在信息采集、处理和控制中的应用。

4. 培养动手操作能力和分析问题、解决问题的能力。

三、实验内容本次实验共分为以下几个部分：1. 压电式传感器实验- 实验目的：了解压电式传感器的测量振动的原理和方法。

- 实验原理：压电式传感器由惯性质量块和受压的压电片等组成。

工作时传感器感受与试件相同频率的振动，质量块便有正比于加速度的交变力作用在晶片上，由于压电效应，压电晶片上产生正比于运动加速度的表面电荷。

- 实验步骤：1. 将压电传感器装在振动台面上。

2. 将低频振荡器信号接入到台面三源板振动源的激励源插孔。

3. 将压电传感器输出两端插入到压电传感器实验模板两输入端，与传感器外壳相连的接线端接地，另一端接R1。

将压电传感器实验模板电路输出端Vo1，接R6。

将压电传感器实验模板电路输出端V02，接入低通滤波器输入端Vi，低通滤波器输出V0与示波器相连。

4. 合上主控箱电源开关，调节低频振荡器的频率和幅度旋钮使振动台振动，观察示波器波形。

5. 改变低频振荡器的频率，观察输出波形变化。

2. 电涡流传感器位移特性实验- 实验目的：了解电涡流传感器测位移的原理和方法。

- 实验原理：电涡流传感器利用电磁感应原理，当传感器靠近被测物体时，在物体表面产生涡流，通过检测涡流的变化来测量物体的位移。

- 实验步骤：1. 将电涡流传感器安装在实验平台上。

2. 调整传感器与被测物体的距离，观察示波器波形变化。

3. 改变被测物体的位移，观察示波器波形变化。

3. 光纤式传感器测量振动实验- 实验目的：了解光纤传感器动态位移性能。

一、实验目的1. 了解各类传感器的基本原理、工作特性及测量方法。

2. 掌握传感器实验仪器的操作方法，提高实验技能。

3. 分析传感器在实际应用中的优缺点，为后续设计提供理论依据。

二、实验内容本次实验主要包括以下几种传感器：电容式传感器、霍尔式传感器、电涡流式传感器、压力传感器、光纤传感器、温度传感器、光敏传感器等。

1. 电容式传感器实验（1）实验原理：电容式传感器利用电容的变化来测量物理量，其基本原理为平板电容 C 与极板间距 d 和极板面积 S 的关系式C=ε₀εrS/d。

（2）实验步骤：搭建实验电路，将传感器安装在实验台上，调整传感器与测量电路的连接，进行数据采集，分析传感器特性。

2. 霍尔式传感器实验（1）实验原理：霍尔式传感器利用霍尔效应，将磁感应强度转换为电压信号，其基本原理为霍尔电压 U=KBIL。

（2）实验步骤：搭建实验电路，将霍尔传感器安装在实验台上，调整传感器与测量电路的连接，进行数据采集，分析传感器特性。

3. 电涡流式传感器实验（1）实验原理：电涡流式传感器利用涡流效应，将金属导体中的磁通量变化转换为电信号，其基本原理为电涡流电压 U=KfB。

（2）实验步骤：搭建实验电路，将电涡流传感器安装在实验台上，调整传感器与测量电路的连接，进行数据采集，分析传感器特性。

4. 压力传感器实验（1）实验原理：压力传感器利用应变电阻效应，将力学量转换为易于测量的电压量，其基本原理为应变片电阻值的变化与应力变化成正比。

（2）实验步骤：搭建实验电路，将压力传感器安装在实验台上，调整传感器与测量电路的连接，进行数据采集，分析传感器特性。

5. 光纤传感器实验（1）实验原理：光纤传感器利用光纤的传输特性，将信息传感与信号传输合二为一，其基本原理为光纤传输的损耗与被测物理量有关。

（2）实验步骤：搭建实验电路，将光纤传感器安装在实验台上，调整传感器与测量电路的连接，进行数据采集，分析传感器特性。

6. 温度传感器实验（1）实验原理：温度传感器利用电阻或热电偶的特性，将温度变化转换为电信号，其基本原理为电阻或热电偶的电阻或电动势随温度变化。

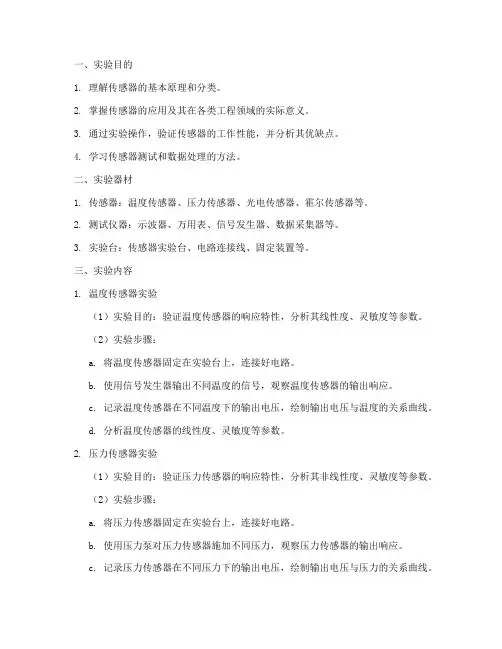

一、实验目的1. 理解传感器的基本原理和分类。

2. 掌握传感器的应用及其在各类工程领域的实际意义。

3. 通过实验操作，验证传感器的工作性能，并分析其优缺点。

4. 学习传感器测试和数据处理的方法。

二、实验器材1. 传感器：温度传感器、压力传感器、光电传感器、霍尔传感器等。

2. 测试仪器：示波器、万用表、信号发生器、数据采集器等。

3. 实验台：传感器实验台、电路连接线、固定装置等。

三、实验内容1. 温度传感器实验（1）实验目的：验证温度传感器的响应特性，分析其线性度、灵敏度等参数。

（2）实验步骤：a. 将温度传感器固定在实验台上，连接好电路。

b. 使用信号发生器输出不同温度的信号，观察温度传感器的输出响应。

c. 记录温度传感器在不同温度下的输出电压，绘制输出电压与温度的关系曲线。

d. 分析温度传感器的线性度、灵敏度等参数。

2. 压力传感器实验（1）实验目的：验证压力传感器的响应特性，分析其非线性度、灵敏度等参数。

（2）实验步骤：a. 将压力传感器固定在实验台上，连接好电路。

b. 使用压力泵对压力传感器施加不同压力，观察压力传感器的输出响应。

c. 记录压力传感器在不同压力下的输出电压，绘制输出电压与压力的关系曲线。

d. 分析压力传感器的非线性度、灵敏度等参数。

3. 光电传感器实验（1）实验目的：验证光电传感器的响应特性，分析其灵敏度、响应时间等参数。

（2）实验步骤：a. 将光电传感器固定在实验台上，连接好电路。

b. 使用光强控制器调节光电传感器的光照强度，观察光电传感器的输出响应。

c. 记录光电传感器在不同光照强度下的输出电压，绘制输出电压与光照强度的关系曲线。

d. 分析光电传感器的灵敏度、响应时间等参数。

4. 霍尔传感器实验（1）实验目的：验证霍尔传感器的响应特性，分析其线性度、灵敏度等参数。

（2）实验步骤：a. 将霍尔传感器固定在实验台上，连接好电路。

b. 使用磁场发生器产生不同磁感应强度的磁场，观察霍尔传感器的输出响应。

传感器测试实验报告实验一直流激励时霍尔传感器位移特性实验一、实验目的：了解霍尔式传感器原理与应用。

二、基本原理：金属或半导体薄片置于磁场中，当有电流流过时，在垂直于磁场和电流的方向上将产生电动势，这种物理现象称为霍尔效应。

具有这种效应的元件成为霍尔元件，根据霍尔效应，霍尔电势UH＝KHIB，当保持霍尔元件的控制电流恒定，而使霍尔元件在一个均匀梯度的磁场中沿水平方向移动，则输出的霍尔电动势为UHk_，式中k—位移传感器的灵敏度。

这样它就可以用来测量位移。

霍尔电动势的极性表示了元件的方向。

磁场梯度越大，灵敏度越高；磁场梯度越均匀，输出线性度就越好。

三、需用器件与单元：霍尔传感器实验模板、霍尔传感器、15V直流电源、测微头、数显单元。

四、实验步骤：1、将霍尔传感器安装在霍尔传感器实验模块上，将传感器引线插头插入实验模板的插座中，实验板的连接线按图9-1进行。

1、3为电源5V，2、4为输出。

2、开启电源，调节测微头使霍XX大致在磁铁中间位置，再调节Rw1使数显表指示为零。

图9-1直流激励时霍尔传感器位移实验接线图3、测微头往轴向方向推进，每转动0.2mm记下一个读数，直到读数近似不变，将读数填入表9-1。

表9－1作出V-_曲线，计算不同线性范围时的灵敏度和非线性误差。

五、实验注意事项：1、对传感器要轻拿轻放，绝不可掉到地上。

2、不要将霍尔传感器的激励电压错接成15V，否则将可能烧毁霍尔元件。

六、思考题：本实验中霍尔元件位移的线性度实际上反映的时什么量的变化七、实验报告要求：1、整理实验数据，根据所得得实验数据做出传感器的特性曲线。

2、归纳总结霍尔元件的误差主要有哪几种，各自的产生原因是什么，应怎样进行补偿。

实验二集成温度传感器的特性一、实验目的：了解常用的集成温度传感器基本原理、性能与应用。

二、基本原理：集成温度传器将温敏晶体管与相应的辅助电路集成在同一芯片上，它能直接给出正比于绝对温度的理想线性输出，一般用于－50℃－＋150℃之间测量，温敏晶体管是利用管子的集电极电流恒定时，晶体管的基极—发射极电压与温度成线性关系。

传感器的实验报告传感器的实验报告引言：传感器是一种能够将物理量或化学量转化为电信号的装置，广泛应用于各个领域。

本实验旨在通过对不同类型的传感器进行实验，了解其原理和应用。

实验一：温度传感器温度传感器是一种常见的传感器，用于测量环境或物体的温度。

本实验选择了热敏电阻作为温度传感器，通过测量电阻值的变化来间接测量温度。

实验中使用了一个简单的电路，将热敏电阻与电源和电阻相连接，通过测量电路中的电压来计算温度。

实验结果显示，随着温度的升高，电阻值逐渐下降，电压也相应变化。

这说明热敏电阻的电阻值与温度呈负相关关系。

实验二：压力传感器压力传感器用于测量物体受到的压力大小。

本实验选择了压电传感器作为压力传感器，通过压电效应将压力转化为电信号。

实验中，将压电传感器与一个振荡电路相连，当物体施加压力时，压电传感器会产生电荷，导致振荡电路频率的变化。

通过测量频率的变化，可以间接测量物体受到的压力。

实验结果显示，当施加压力时，频率逐渐增加，说明压电传感器的输出信号与压力呈正相关关系。

实验三：光敏传感器光敏传感器用于测量光线的强度或光照度。

本实验选择了光敏电阻作为光敏传感器，通过测量电阻值的变化来间接测量光照度。

实验中，将光敏电阻与一个电路相连，通过测量电路中的电压来计算光照度。

实验结果显示，随着光照度的增加，电阻值逐渐下降，电压也相应变化。

这说明光敏电阻的电阻值与光照度呈负相关关系。

实验四：湿度传感器湿度传感器用于测量环境中的湿度。

本实验选择了电容式湿度传感器作为湿度传感器，通过测量电容值的变化来间接测量湿度。

实验中，将电容式湿度传感器与一个电路相连，通过测量电路中的电容值来计算湿度。

实验结果显示，随着湿度的增加，电容值逐渐增加，说明电容式湿度传感器的输出信号与湿度呈正相关关系。

结论：通过本次实验，我们对不同类型的传感器进行了实验，了解了它们的原理和应用。

温度传感器、压力传感器、光敏传感器和湿度传感器分别用于测量温度、压力、光照度和湿度。

第1篇一、实验目的1. 理解传感器的基本原理和分类。

2. 掌握常见传感器的工作原理和特性。

3. 学会传感器信号的采集和处理方法。

4. 提高实验操作能力和数据分析能力。

二、实验设备与器材1. 传感器实验平台2. 数据采集卡3. 信号发生器4. 示波器5. 计算机及相应软件6. 传感器：热敏电阻、霍尔传感器、光电传感器、电容式传感器、差动变压器等三、实验内容及步骤1. 热敏电阻实验（1）目的：了解热敏电阻的工作原理和特性。

（2）步骤：1. 将热敏电阻连接到实验平台上，并设置信号发生器输出一定频率的正弦波信号。

2. 通过数据采集卡采集热敏电阻的输出信号。

3. 使用示波器观察热敏电阻输出信号的波形和幅度。

4. 分析热敏电阻输出信号与温度的关系。

2. 霍尔传感器实验（1）目的：了解霍尔传感器的工作原理和特性。

1. 将霍尔传感器连接到实验平台上，并设置信号发生器输出一定频率的正弦波信号。

2. 通过数据采集卡采集霍尔传感器的输出信号。

3. 使用示波器观察霍尔传感器输出信号的波形和幅度。

4. 分析霍尔传感器输出信号与磁场强度的关系。

3. 光电传感器实验（1）目的：了解光电传感器的工作原理和特性。

（2）步骤：1. 将光电传感器连接到实验平台上，并设置信号发生器输出一定频率的正弦波信号。

2. 通过数据采集卡采集光电传感器的输出信号。

3. 使用示波器观察光电传感器输出信号的波形和幅度。

4. 分析光电传感器输出信号与光照强度的关系。

4. 电容式传感器实验（1）目的：了解电容式传感器的工作原理和特性。

（2）步骤：1. 将电容式传感器连接到实验平台上，并设置信号发生器输出一定频率的正弦波信号。

2. 通过数据采集卡采集电容式传感器的输出信号。

3. 使用示波器观察电容式传感器输出信号的波形和幅度。

4. 分析电容式传感器输出信号与电容变化的关系。

5. 差动变压器实验（1）目的：了解差动变压器的工作原理和特性。

1. 将差动变压器连接到实验平台上，并设置信号发生器输出一定频率的正弦波信号。

实验一电阻应变片式传感器一、实验目的：了解金属箔式应变片的应变效应，单臂电桥，半桥和全桥的工作原理和性能。

二、实验仪器：应变传感器实验模块、托盘、砝码、数显电压表、±15V、±4V 电源、万用表（自备）。

三、实验原理：1、单臂电桥：电阻丝在外力作用下发生机械变形时，其电阻值发生变化，这就是电阻应变效应，描述电阻应变效应的关系式为：ΔR/R=Kε，式中ΔR/R为电阻丝电阻相对变化，K为应变灵敏系数，ε=Δl/l为电阻丝长度相对变化。

金属箔式应变片就是通过光刻、腐蚀等工艺制成的应变敏感组件，如图1-1所示，四个金属箔应变片分别贴在弹性体的上下两侧，弹性体受到压力发生形变，应变片随弹性体形变被拉伸，或被压缩。

图1-1图1-2通过这些应变片转换被测部位受力状态变化、电桥的作用完成电阻到电压的比例变化，如图1-2所示R5、R6、R7为固定电阻，与应变片一起构成一个单臂电桥，其输出电压 Uo=R R R R E ∆⋅+∆⋅211/4 （1-1）E 为电桥电源电压，R 为固定电阻值，式1-1表明单臂电桥输出为非线性，非线性误差为L=%10021⋅∆⋅-R R 。

2、半桥不同受力方向的两只应变片接入电桥作为邻边，如图1-3。

电桥输出灵敏度提高，非线性得到改善，当两只应变片的阻值相同、应变数也相同时，半桥的输出电压为Uo=EKε/2 =R R E ∆⋅2（1-2）E 为电桥电源电压，式1-2表明，半桥输出与应变片阻值变化率呈线性关系。

图1-3 3、全桥全桥测量电路中，将受力性质相同的两只应变片接到电桥的对边，不同的接入邻边，如图1-4，当应变片初始值相等，变化量也相等时，其桥路输出：Uo=KEε（1-3）E为电桥电源电压，式1-3表明，全桥输出灵敏度比半桥又提高了一倍，非线性误差得到进一步改善。

图1-4四、实验内容与步骤1、单臂电桥1）图1-1应变传感器上的各应变片已分别接到应变传感器模块左上方的R1、R2、R3、R4上，可用万用表测量判别，R1=R2=R3=R4=350Ω。

实验一 箔式应变片性能一、实验目地：1、观察了解箔式应变片的结构及粘贴方式。

2、测试应变梁变形的应变输出。

3、了解实际使用的应变电桥的性能和原理。

二、实验原理：本实验说明箔式应变片在单臂直流电桥、半桥、全桥里的性能和工作情况。

应变片是最常用的测力传感元件。

当用应变片测试时，应变片要牢固地粘贴在测试体表面，当被测件受力发生形变，应变片的敏感栅随同变形，其电阻值也随之发生相应的变化。

通过测量电路，转换成电信号输出显示。

电桥电路是最常用的非电量电测电路中的一种，当电桥平衡时，桥路对臂电阻乘积相等，电桥输出为零，在桥臂四个电阻R 1、R 2、R 3、R 4中，电阻的相对变化率分别为△R 1／R 1、△R 2／R 2、△R 3／R 3、△R 4／R 4，当使用一个应变片时，R ΔR R =∑；当二个应变片组成差动状态工作，则有RR R Δ2=∑；用四个应变片组成二个差动对工作，且R 1＝R 2＝R 3＝R 4＝R ，RR R Δ4=∑。

由此可知，单臂，半桥，全桥电路的灵敏度依次增大。

根据戴维南定理可以得出测试电桥的输出电压近似等于1/4·E ·∑R ，电桥灵敏度Ku ＝V ／△R ／R ，于是对应于单臂、半桥和全桥的电压灵敏度度分别为1/4E 、1/2E 和E.。

由此可知，当E 和电阻相对变化一定时，电桥及电压灵敏度与各桥臂阻值的大小无关。

三、实验所需部件：直流稳压电源（±4V 档）、电桥、差动放大器、箔式应变片、砝码（20g ）、电压表（±4v ）。

四、实验步骤：1、调零 开启仪器电源，差动放大器增益至100倍（顺时针方向旋到底），“＋、－”输入端用实验线对地短路。

输出端接数字电压表，用“调零”电位器调整差动放大器输出电压为零，然后拔掉实验线。

调零后电位器位置不要变化。

2、按图（1）将实验部件用实验线连接成测试桥路。

桥路中R 1、R 2、R3、和W D 为电桥中的固定电阻和直流调平衡电位器，R 为应变片（可任选上、下梁中的一片工作片）。

传感器实验报告学号：U201013649专业班级：自动化1002班姓名：陈俊鑫成绩：华中科技大学目录一、实验一金属箔式应变片——单臂电桥性能实验 (3)二、实验二金属箔式应变片——半桥性能实验 (4)三、实验三金属箔式应变片——全桥性能实验 (6)四、实验四金属箔式应变片单臂、半桥、全桥性能比较 (8)五、实验六直流全桥的应用——电子秤实验 (10)六、实验十差动变压器的性能实验 (11)七、实验十四电容式传感器的位移实验 (14)八、实验十六直流激励时霍尔式传感器位移特性实验 (16)九、实验二十四电涡流传感器位移实验 (19)十、实验三十光纤传感器的位移特性实验 (22)实验一金属箔式应变片——单臂电桥性能实验一、实验目的了解金属箔式应变片的应变效应，单臂电桥工作原理和性能。

二、实验原理电阻丝在外力作用下发生机械变形时，其电阻值发生变化，这就是电阻应变效应，描述电阻应变效应的关系式为：ΔR/R=Kε式中ΔR/R为电阻丝电阻相对变化，K为应变灵敏系数，ε=ΔL/L为电阻丝长度相对变化，金属箔式应变片就是通过光刻、腐蚀等工艺制成的应变敏感元件，通过它转换被测部位受力状态变化、电桥的作用完成电阻到电压的比例变化，电桥的输出电压反应了相应的受力状态。

对单臂电桥输出电压U01=EKε/4。

三、实验器材应变式传感器实验模板、应变式传感器、砝码、数显表、±15V电源、±4V电源、万用表(自备)。

四、实验步骤实验中用到的应变传感器实验模板连接图如图 1 应变式传感器单臂电桥实验连接图图1所示。

图 1 应变式传感器单臂电桥实验连接图安装传感器，将IC1和IC2的同相端接地后，调节Rw4使得数显表显示为0后（即将差动放大器调0），再将电路的电桥部分按图中所示接入电路后，调节Rw1，使数显表为0。

然后在电子称上放置砝码读取数显表的数值，依次增加砝码和读取相应的数显表值。

五、 实验结果与分析实验结果如表格 1所示。

传感器实验报告学号:U201013649专业班级:自动化1002班姓名:陈俊鑫成绩:华中科技大学目录一、实验一金属箔式应变片——单臂电桥性能实验 (3二、实验二金属箔式应变片——半桥性能实验 (4三、实验三金属箔式应变片——全桥性能实验 (6四、实验四金属箔式应变片单臂、半桥、全桥性能比较 (8五、实验六直流全桥的应用——电子秤实验 (10六、实验十差动变压器的性能实验 (11七、实验十四电容式传感器的位移实验 (14八、实验十六直流激励时霍尔式传感器位移特性实验 (16九、实验二十四电涡流传感器位移实验 (19十、实验三十光纤传感器的位移特性实验 (22实验一金属箔式应变片——单臂电桥性能实验一、实验目的了解金属箔式应变片的应变效应,单臂电桥工作原理和性能。

二、实验原理电阻丝在外力作用下发生机械变形时,其电阻值发生变化,这就是电阻应变效应,描述电阻应变效应的关系式为:ΔR/R=Kε式中ΔR/R为电阻丝电阻相对变化,K为应变灵敏系数,ε=ΔL/L为电阻丝长度相对变化,金属箔式应变片就是通过光刻、腐蚀等工艺制成的应变敏感元件,通过它转换被测部位受力状态变化、电桥的作用完成电阻到电压的比例变化,电桥的输出电压反应了相应的受力状态。

对单臂电桥输出电压U01=EKε/4。

三、实验器材应变式传感器实验模板、应变式传感器、砝码、数显表、±15V电源、±4V电源、万用表(自备。

四、实验步骤实验中用到的应变传感器实验模板连接图如图 1 应变式传感器单臂电桥实验连接图图1所示。

图 1 应变式传感器单臂电桥实验连接图安装传感器,将IC1和IC2的同相端接地后,调节Rw4使得数显表显示为0后(即将差动放大器调0,再将电路的电桥部分按图中所示接入电路后,调节Rw1,使数显表为0。

然后在电子称上放置砝码读取数显表的数值,依次增加砝码和读取相应的数显表值。

五、实验结果与分析实验结果如表格 1所示。

表格 1 单臂电桥性能实验数据记录表由以上实验结果知:平均电压变化量:∆u=[(28.5-4.6/5+(33.3-8.8/5+(37.7-14.2/5+(42.5-18.8/5+(47.3-23.6/5]/5≈4.77mv 平均重量变化量:∆W=20g系统灵敏度:S1=∆u/∆W=0.2386mv/g 线性误差:1/100%f F s m y ∙δ=∆⨯=≈0.67%-六、思考题单臂电桥时,作为桥臂电阻应变片的选用时正、负应变片均可使用,换成负应变片时,所得的电压值为负值,需做一定的变换后方能比较直观。

传感器实验报告传感器原理及应用实验报告实验一金属箔式应变片——单臂电桥性能实验一、实验目的:了解金属箔式应变片的应变效应，并掌握单臂电桥工作原理和性能。

二、根本原理:1、应变片的电阻应变效应所谓电阻应变效应是指具有规那么外形的金属导体或半导体材料在外力作用下产生应变而其电阻值也会产生相应地改变，这一物理现象称为“电阻应变效应〞。

以圆柱形导体为例：设其长为：L、半径为 r、材料的电阻率为ρ时，根据电阻的定义式得R??L/A??L/(?r ) 〔 1—1〕当导体因某种原因产生应变时，其长度 L、截面积 A 和电阻率ρ的变化为dL、dA、 dρ相应的电阻变化为 dR。

对式〔1—1〕全微分得电阻变化率dR/R 为：dR/R?dL/L?2dr/r?d?/? 〔1—2〕式中：dL/L 为导体的轴向应变量εL;dr/r 为导体的横向应变量εr。

由材料力学得：εL= -μεr(1—3)，式中：μ为材料的泊松比，大多数金属材料的泊松比为0.3～0.5左右；负号表示两者的变化方向相反。

将式〔1—3〕代入式〔1—2〕得：dR/R?(1?2?)??d?/?〔1—4〕式〔1—4〕说明电阻应变效应主要取决于它的几何应变〔几何效应〕和本身特有的导电性能〔压阻效应〕。

2、应变灵敏度它是指电阻应变片在单位应变作用下所产生的电阻的相对变化量。

金属导体的应变灵敏度 K：主要取决于其几何效应；可取 dR/R?(1?2?)? 〔 1—5〕其灵敏度系数为：dR/(?R)?(1?2?)K?dR/(?R)?(1?2?)金属导体在受到应变作用时将产生电阻的变化，拉伸时电阻增大，压缩时电阻减小，且与其轴向应变成正比。

金属导体的电阻应变灵敏度一般在2左右。

3、箔式应变片的根本结构金属箔式应变片是在用苯酚、环氧树脂等绝缘材料的基板上，粘贴直径为0.025mm左右的金属丝或金属箔制成，如图1—1所示。

金属箔式应变片就是通过光刻、腐蚀等工艺制成的应变敏感元件，与丝式应变片工作原理相同。
