高密度电法勘探指的是直流高密度电阻率法,实际上是一种阵列勘探方法,野外测量时只需将全部电极(几十至上百根)置于测点上,然后利用程控电极转换开关和微机工程电测仪便可实现数据的快速和自动采集。
本次高密度电法勘探采用的仪器以WDJD-3多功能数字直流激电仪为测控主机,配以WDZJ-3多路电极转换器构成高密度电阻率测量系统,该系统具有存储量大、测量准确快速、操作方便等特点,并且可方便地与国内常用高密度电法处理软件配合使用,使解释工作更加方便直观。
该系统可广泛应用于能源勘探与城市物探、铁道与桥梁勘探等方面,亦用于寻找地下水、确定水库坝基和防洪大堤隐患位置等水文、工程地质勘探中, 还能用于地热勘探。
工作时每个排列实接电极数60根,测量一个断面时所有实接电极一次铺完,供电电压200-300V,电流大于3A,本次工作采用的电极间距为10m。
为了充分利用每个排列的观测数据和保证测量数据的横向和垂向反演精度,我们选用了2排列装置(见图2-1),固定断面扫描测量,断面上的测点呈倒梯形分布。
当实接电极数为60根时,剖面数为28,断面测点总数为841。
当剖面长度大于一个排列长度、在进行下一个排列测量时,电极布置应与前一排列重合30根,保证倒梯形断面上的测点无空隙。
野外工作中,为确保观测质量,取得详实、可靠的数据,每次开工前,对仪器的工作状态进行严格检查,保证仪器工作正常,并在每次测量前,对60根电极进行自动接地电阻检查,确保电极接地良好、各电极接地电阻均一。
高密度电法剖面电极布置及断面扫描测点见图2-1。
A M NB AM = NB = n * MN ,MN不变,同时移动。
n=1n=2n=3n=4n=5n=6n=7n=8n=9n=10n=11n=12n=13n=14排列(施伦贝谢尔装置:AM=NB,MN不变)示意图图2-12内业资料处理使用Res2dinv电法处理软件;经该软件处理的数据自动转换成断面上对应的各测点的电阻率,以不同颜色在剖面上呈不同层次展示,因而各电性层层次清楚明了,地层异常部位亦非常清楚的展示出来。
高密度电法应用技术一、工作原理高密度电法应用技术是近几年发展应用起来的地球物理电法勘探技术,其工作原理与传统的电法勘探基本相同,其地球物理前提是被勘探体中介质的电性差异。
通过向被勘探体加入一定电压、电流的直流电,由于被勘探体中介质不同或电性存在差异,致使被勘探体存在电位、电流异常,这种异常经过反演得到被勘探体内部结构。
高密度电法技术与传统的电法勘探相比,具有一个排列多电极同时作业、极距根据需要可以加密调整、野外工作效率高、勘探精度高、勘探深度大等优点。
二、G MD高密度电法仪性能指标及野外工作布置(一)仪器性能指标该仪器性能优越,与国外同类仪器相比,各项性能指标处于领先地位。
外业施工方便,一根电缆(10芯)覆盖整个剖面,国内首创,连接方便、灵活。
1、仪器性能指标参数(1) 最大电极通道数240道(2) 电位测量范围±10V,分辨率10μV(3) 电流测量范围±3A,分辨率0.01mA(4) 输入阻抗大于20MΩ(内部>100 MΩ)(5) 供电电流±3A,最大电压400V(6) 50Hz工频抑制≥60dB2、仪器性能指标测试结果高阻斜板高阻背斜(模型)直立铜板充水铜球(二)野外工作布置高密度电法技术野外工作测线布置根据勘探目的,结合场地情况(地质、地形等),进行布线设网。
电极数量、极距应根据勘探目标体的大小、埋深等因素进行选择。
下图为高密度电法野外工作示意图。
三、高密度电法应用领域高密度电法技术应用领域非常广阔,涉及到水利水电、公路、铁路、城市建设、环保、地矿等部门。
在水利水电部门,应用高密度电法技术,进行堤、坝的隐患(管涌、脱空、塌陷等)探测、江河水位探测、地下水位探测和找水等工作;在公路部门,应用高密度电法技术,进行地质构造探测(岩溶、断层破碎带、滑坡体等)、路基检测等;在地矿部门,高密度电法技术用来地质勘探、矿床探测等。
总之,高密度电法技术愈来愈来被工程界看好,其应用领域会被人们的实践不断扩大。
高密度电法的原理及应用1. 引言高密度电法(High-Density Electrical Method)是一种地球物理勘探方法,利用电流通过地下的传导率差异来揭示地下的电阻率变化。
该方法广泛应用于矿产资源勘探、地下水资源评价、环境地质调查等领域。
本文将介绍高密度电法的原理及其在不同领域的应用。
2. 高密度电法的原理高密度电法是一种电阻率测量方法,通过电极对地的注入电流和测量地下电势差来反推地下电阻率分布。
其原理基于地下不同岩石和介质的电导率不同,从而推断地下结构和成分变化。
高密度电法的原理如下: 1. 在地表上选取适当的测线布设电极,并在地下注入一定电流。
2. 通过一组电极对地的电流注入和另一组电极对地的电势差测量,得到地下电压分布图。
3. 根据电流和电压数据,计算地下电阻率分布。
4. 通过解释电阻率数据,推断地下的岩石类型、含水性、断层和构造等信息。
3. 高密度电法的应用3.1 矿产资源勘探高密度电法在矿产资源勘探中发挥着重要作用。
通过测量地下电阻率分布,可以推断不同岩石类型和含矿石层的存在。
应用高密度电法可以帮助勘探人员快速找到潜在的矿产资源,指导矿区的开发和利用。
3.2 地下水资源评价高密度电法在地下水资源评价中也具有广泛的应用。
地下水的存在和分布与地下岩层的含水性和渗透性有关,而这些特性可以通过电阻率来反映。
通过高密度电法测量,可以快速获取地下水含水层的位置、厚度和均匀性等信息,为地下水资源开发和保护提供重要依据。
3.3 环境地质调查高密度电法在环境地质调查中的应用也日益广泛。
例如,在城市土地开发过程中,为了评估土壤和地下水的环境质量,需要了解地下污染源的存在和扩散情况。
高密度电法可以通过测量电阻率来揭示地下的地质层分布和污染程度,为环境保护和治理提供重要信息。
4. 结论高密度电法是一种有效的地球物理勘探方法,应用广泛于矿产资源勘探、地下水资源评价和环境地质调查等领域。
通过测量地下电阻率分布,可以推断地下结构和成分变化,为资源开发和环境保护提供重要依据。
高密度电法数据处理一、引言高密度电法是一种地球物理勘探方法,通过测量地下电阻率的变化来推断地下构造和岩性的分布情况。
在进行高密度电法勘探时,需要对采集到的数据进行处理和解释,以获得准确的地下模型。
二、数据处理步骤1. 数据预处理在进行数据处理之前,需要对采集到的原始数据进行预处理。
这包括对数据进行滤波处理,去除噪声和异常值,以提高数据的质量和可靠性。
2. 数据分析与解释对预处理后的数据进行分析与解释,以获得地下构造和岩性的信息。
这可以通过绘制等电阻线图、剖面图和三维模型来实现。
通过观察数据的空间和时间变化规律,可以推断出地下构造的分布情况。
3. 反演处理反演处理是高密度电法数据处理的核心步骤之一。
它通过数学模型和计算方法,将观测数据转化为地下模型。
常用的反演方法有有限元法、有限差分法和最小二乘法等。
通过反演处理,可以获得地下电阻率的空间分布。
4. 数据解释与验证在进行数据解释时,需要将得到的地下模型与地质背景知识进行对比和验证。
这可以通过与钻探、地质剖面等数据进行对比,以确保解释结果的准确性和可靠性。
三、数据处理的应用高密度电法数据处理在地质勘探、环境调查和水资源评价等领域具有广泛的应用价值。
1. 地质勘探高密度电法数据处理可以帮助地质勘探人员了解地下构造和岩性的分布情况,指导矿产资源的勘探和开发工作。
通过分析电阻率数据,可以确定矿体的位置、大小和形态等信息。
2. 环境调查高密度电法数据处理可以用于环境调查和污染源追踪。
通过分析地下电阻率的变化,可以确定地下水和土壤的污染程度和分布情况,为环境保护和治理提供科学依据。
3. 水资源评价高密度电法数据处理可以用于水资源评价和地下水开发利用。
通过分析电阻率数据,可以确定地下水的含水层分布、储量和质量,为水资源的合理开发和利用提供技术支持。
四、总结高密度电法数据处理是一项重要的地球物理勘探技术,通过对采集到的数据进行处理和解释,可以获得地下构造和岩性的信息。
高密度电法
高密度电法:是一种阵列勘探方法,它以岩、土导电性的差异为基础,研究人工施加稳定电流场的作用下地中传导电流分布规律。
野外测量时只需将全部电极( 几十至上百根) 置于观测剖面的各测点上, 然后利用程控电极转换装置和微机工程电测仪便可实现数据的快速和自动采集, 当将测量结果送入微机后, 还可对数据进行处理并给出关于地电断面分布的各种图示结果。
高密度电法实际上是集中了电剖面法和电测深法。
其原理与普通电阻率法相同.所不同的是在观测中设置了高密度的观测点。
关于阵列电探的思想早在20 世纪70 年代末期就有人开始考虑实施, 英国学者所设计的电测深偏置系统实际上就是高密度电法的最初模式。
80 年代中期, 日本地质计测株式会社曾借助电极转换板实现了野外高密度电阻率法的数据采集, 只是由于整体设计的不完善性, 这套设备没有充分发挥高密度电阻率法的优越性。
80 年代后期, 我国地矿部系统率先开展了高密度电阻率法及其应用技术研究, 从理论与实际结合的角度, 进一步探讨并完善了方法理论及有关技术问题, 研制成了约3 ~5 种类型的仪器。
近年来该方法先后在重大场地的工程地质调查、坝基及桥墩选址、采空区及地裂缝探测等众多工程勘查领域取得了明显的地质效果和显著的社会经济效益。

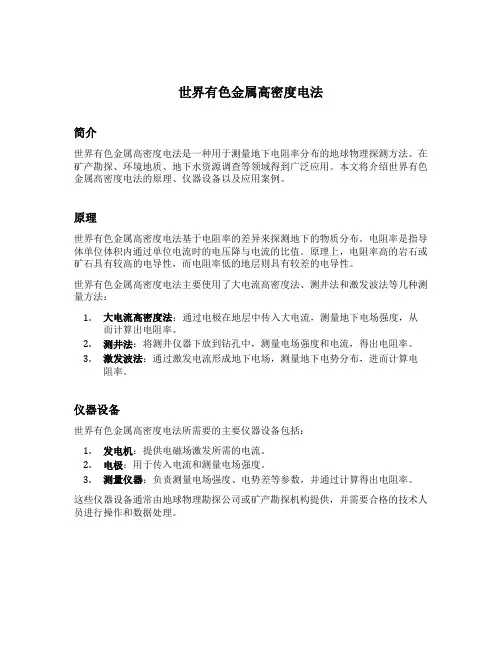

世界有色金属高密度电法简介世界有色金属高密度电法是一种用于测量地下电阻率分布的地球物理探测方法。
在矿产勘探、环境地质、地下水资源调查等领域得到广泛应用。
本文将介绍世界有色金属高密度电法的原理、仪器设备以及应用案例。
原理世界有色金属高密度电法基于电阻率的差异来探测地下的物质分布。
电阻率是指导体单位体积内通过单位电流时的电压降与电流的比值。
原理上,电阻率高的岩石或矿石具有较高的电导性,而电阻率低的地层则具有较差的电导性。
世界有色金属高密度电法主要使用了大电流高密度法、测井法和激发波法等几种测量方法:1.大电流高密度法:通过电极在地层中传入大电流,测量地下电场强度,从而计算出电阻率。
2.测井法:将测井仪器下放到钻孔中,测量电场强度和电流,得出电阻率。
3.激发波法:通过激发电流形成地下电场,测量地下电势分布,进而计算电阻率。
仪器设备世界有色金属高密度电法所需要的主要仪器设备包括:1.发电机:提供电磁场激发所需的电流。
2.电极:用于传入电流和测量电场强度。
3.测量仪器:负责测量电场强度、电势差等参数,并通过计算得出电阻率。
这些仪器设备通常由地球物理勘探公司或矿产勘探机构提供,并需要合格的技术人员进行操作和数据处理。
应用案例世界有色金属高密度电法在矿产勘探、环境地质和地下水资源调查等领域具有广泛的应用。
以下是几个应用案例:1.矿产勘探:世界有色金属高密度电法可用于寻找各种金属矿床,如铜、铅、锌等。
通过测量地下电阻率的分布,可以确定矿床的类型、规模和深度。
2.环境地质:该方法可用于环境地质调查,如检测地下水层分布、地下污染物扩散等。
通过测量电阻率,可以准确地划定地下水层的边界,并评估地下水资源的分布和质量。
3.地下工程:世界有色金属高密度电法可以用于地下工程中的基础设计和施工监测。
通过测量电阻率,可以确定地下土体的密实程度,判断地质条件的稳定性,从而指导工程设计和施工。
4.地震断层调查:该方法可在地震断层调查中发挥重要作用。
高密度电法的发展与应用高密度电法的发展与应用一、简介高密度电法(High-Density Electrical Resistivity Method,HD-EM)是一种地球物理勘探方法,用于获取地下岩石或土壤的电阻率分布,以推断地下构造和含水情况。
它通过电极阵列和电流注入来测量地下电场的分布,并利用数学模型进行解释。
本文将从技术发展、应用范围和未来趋势几个方面探讨高密度电法在科学研究和工程应用中的重要性与前景。
二、技术发展高密度电法起源于地球物理勘探领域的电法方法,它的发展得益于电子技术和计算机科学的进步。
随着传感器技术的提升和数值模型的改进,高密度电法已经成为解析地下结构和水文地质问题的重要工具。
目前,高密度电法已经分为多种测量技术,如大电极面积阵列法、小电极间距阵列法和多频率法。
这些技术的出现使得高密度电法的测量更加准确与高效。
三、应用范围高密度电法在地质学、环境科学和工程领域应用广泛。
在地质学中,高密度电法可用于地下构造和岩石类型的研究,如火山地质、断层研究和矿产资源勘探等。
在环境科学中,高密度电法被用于土壤盐渍化、地下水污染和地下水补给区域的研究。
在工程领域,高密度电法可用于地质灾害评估、基础设施建设和隧道工程等方面。
它的非破坏性、快速性和相对低成本使得高密度电法成为了这些领域中的重要辅助手段。
四、高密度电法的优势与传统电法方法相比,高密度电法具有以下优势:1. 高空间分辨率:高密度电法可以提供更高分辨率的电阻率数据,揭示地下细节更为精确。
2. 快速测量:高密度电法测量速度快,大大提高了数据采集的效率。
3. 数据获取:高密度电法可以获取更多的电场和电流数据,并从中获得更多的信息。
4. 数值模型:高密度电法利用数值模型解释数据,降低了解释的主观性。
五、未来趋势随着电子技术和计算机科学的不断发展,高密度电法仍然具有很大的潜力和前景。
未来的趋势可能包括以下几个方面:1. 仪器技术的改进:随着传感器技术的日益先进,高密度电法的仪器设备将更小巧、高灵敏度和便于携带。
高密度电法收费标准高密度电法是一种常用的地球物理勘探方法,其原理是利用地下电阻率差异来探测地下构造和矿产资源。
在勘探过程中,高密度电法收费标准是一个关键的问题,不仅关系到勘探成本,也直接影响到勘探效果和客户满意度。
因此,制定合理的收费标准对于高密度电法勘探公司和客户来说都是至关重要的。
首先,高密度电法收费标准应该根据勘探区域的地质条件和难易程度来确定。
一般来说,地质条件复杂、地下水位较深、地下岩层较多的区域,勘探难度较大,因此收费标准相对较高;而地质条件简单、地下水位较浅、地下岩层较少的区域,勘探难度较小,收费标准相对较低。
这样的收费标准能够更好地反映出勘探工作的实际难易程度,也更有利于客户对于收费的接受。
其次,高密度电法收费标准还应考虑到勘探设备和人力成本。
勘探公司在进行高密度电法勘探时,需要投入大量的设备和人力资源,包括电法仪器、电极、数据处理软件以及专业的勘探人员。
这些成本都需要纳入到收费标准中,以保障勘探公司的正常运营和发展。
同时,客户也应该理解和支持这些成本,以确保勘探工作的质量和可持续发展。
另外,高密度电法收费标准还需要考虑到勘探成果的价值。
高密度电法勘探的最终目的是为了获取地下构造和矿产资源的信息,这些信息对于客户来说具有重要的经济和科学价值。
因此,收费标准也应该根据勘探成果的实际价值来确定,以体现出勘探工作的实际意义和客户获取的利益。
综上所述,制定合理的高密度电法收费标准是一项复杂而又重要的工作。
只有充分考虑到勘探区域的地质条件、勘探设备和人力成本以及勘探成果的价值,才能制定出符合实际情况的收费标准,既能保障勘探公司的利益,又能满足客户的需求。
希望各相关单位能够共同努力,制定出更加科学合理的高密度电法收费标准,为地球物理勘探事业的发展贡献力量。
高密度电法的实施步骤1. 简介高密度电法是一种用来探测地下电阻率的地球物理方法。
该方法通过在地面上放置一系列电极,将电流注入地下,然后测量产生的电压,以确定地下材料的电阻率分布。
高密度电法的实施步骤包括实地布置电极、进行电流注入和电压测量、数据采集和处理等。
2. 实地布置电极在进行高密度电法实施之前,首先需要进行实地电极布置。
电极布置应考虑到地下的电阻率分布情况以及需要研究的目标。
一般来说,电极布置要遵循以下原则:•电极布置应尽可能覆盖研究区域的整个范围,以获得较为全面的电阻率数据。
•电极应远离任何可能影响测量的干扰源,如金属结构物或高压电缆等。
•电极布置需要考虑到实地情况,如地形、土壤类型等。
3. 进行电流注入和电压测量电流注入是高密度电法中的一项关键步骤。
电流注入需要通过电极将一定电流注入地下。
通常采用的方法是将电极对分为两组,分别为注入电极和测量电极。
注入电极负责注入电流,而测量电极则用于测量注入电流产生的电压。
在进行电流注入和电压测量时,需要注意以下事项:•确保电流源的稳定性,并根据实际情况选择合适的电流大小。
•确保电极与地下的良好接触,以减小测量误差。
•在电流注入时,需要保持一定时间,使电流的分布达到稳定。
4. 数据采集和处理完成电流注入和电压测量后,需要对所得的数据进行采集和处理。
数据采集和处理旨在获得地下电阻率分布的信息。
以下是一般的数据采集和处理步骤:•使用数据采集系统将电压数据记录下来,通常采用数字多道技术,以提高数据采集速度和精度。
•将采集到的数据导入计算机进行处理。
一般采用地球物理数据处理软件,如Res2Dinv或Res3Dinv等。
•利用适当的数学模型和反演算法,通过对数据进行反演计算,得到地下电阻率分布图。
5. 结果解释与分析得到地下电阻率分布图后,需要对结果进行解释和分析。
解释和分析结果需要考虑到地质背景、研究目标等因素。
以下是一些常见的解释和分析方法:•对比野外观测结果与地质地球物理模型,判断测量结果的可靠性和准确性。
高密度电法的原理与应用1. 简介高密度电法是一种非侵入性地下勘探技术,通过在地下注入高频电流,通过监测地下电阻率来获取地下结构和岩石性质的信息。
该技术具有快速、精确、经济等优势,被广泛应用于地质勘探、水文地质、环境地质等领域。
2. 原理高密度电法的原理基于电流在地下流动过程中的电阻和电导差别。
当电流通过地下不同材质时,不同的岩石和土壤具有不同的导电性质,从而形成不同的电阻。
根据地下不同材质的电阻变化,可以推断出地下的结构和岩石性质。
3. 应用高密度电法广泛应用于以下领域:3.1 地质勘探•矿产资源勘探:高密度电法可以通过监测地下电阻率变化,找到可能的矿床位置。
特定电阻率反映不同矿石的存在,并可以帮助勘探人员进行目标矿床的发现。
•岩土工程:高密度电法可以在岩土工程中确定地层的分布、厚度和性质。
通过分析电阻率剖面,可以识别出地下土层的稠密程度、含水性质等参数,为工程设计提供基本数据。
3.2 水文地质•水资源调查:通过高密度电法,可以评估地下水资源的分布和储量。
地下水与土壤、岩石的导电性质有一定的关联,通过监测电阻率分布可以推测地下水的存在和含水层的性质。
•水文地质勘探:高密度电法可以用于探测地下水文地质条件,如寻找含水层、确定水位埋深等参数。
通过地下电阻率图像的解释,可以有效评估地下水资源的数量和质量。
3.3 环境地质•地下水污染调查:高密度电法可以用于检测地下水中的污染物浓度和分布情况。
不同污染物具有不同的导电性质,通过监测地下电阻率的变化,可以准确判断地下水的污染程度。
•环境监测:高密度电法可以用于监测地下储层的稳定性、溶洞的分布和岩溶地区的环境变化。
通过对电阻率分布的解释,可以判断地下空洞、结构变化等可能对环境产生影响的因素。
4. 优势与局限性4.1 优势•非侵入性:高密度电法可以在不破坏地下结构的情况下获取地下信息,对环境无污染。
•快速高效:高密度电法可以快速获取大范围的地下电阻率数据,并通过数据处理获得地下结构信息。
世界有色金属高密度电法世界有色金属高密度电法概述有色金属是指除了铁、钢、铸铁以外的金属,主要包括铜、铝、镁、锌等。
高密度电法是一种非破坏性检测方法,可以用于有色金属材料的质量检测和缺陷检测。
原理高密度电法是利用交流电场作用于被检测物体时产生的感应电流来检测物体内部缺陷或异物的一种方法。
当交流电场作用于被检测物体时,如果物体内部存在缺陷或异物,则会在缺陷或异物周围形成感应电流,并对外部产生影响。
通过对外部影响的分析,可以判断出被检测物体内部是否存在缺陷或异物。
应用高密度电法广泛应用于有色金属材料的质量检测和缺陷检测。
具体应用包括:1. 无损探伤:高密度电法可以快速准确地发现有色金属材料中的裂纹、孔洞等表面和内部缺陷。
2. 材料分析:高密度电法可以通过对样品中不同元素产生的不同电阻率的测量,快速准确地分析样品中各种元素的含量和组成。
3. 金属加工:高密度电法可以用于检测金属加工过程中的质量问题,如焊接、铸造、锻造等。
4. 环境监测:高密度电法可以用于监测有色金属材料在不同环境下的腐蚀情况,以及水、土壤等环境中的有色金属污染情况。
优点高密度电法具有以下优点:1. 非破坏性:高密度电法不需要对被检测物体进行破坏性检测,可以保护被检测物体的完整性和使用价值。
2. 灵敏度高:高密度电法可以快速准确地发现微小缺陷和异物,对于质量控制具有重要意义。
3. 操作简单:高密度电法不需要复杂的设备和技术,可以在较短时间内进行检测,并且结果易于解释和理解。
4. 应用广泛:高密度电法可以应用于多种有色金属材料和领域,具有很大的应用前景。
缺点高密度电法也存在以下缺点:1. 适用范围有限:高密度电法只适用于有色金属材料的检测,对于其他材料和领域的应用受到限制。
2. 精度不高:高密度电法在某些情况下可能会出现误差,需要结合其他检测方法进行验证和确认。
3. 依赖性强:高密度电法的检测结果受到多种因素的影响,如温度、湿度、材料性质等,需要进行相应的校准和调整。
高密度电法操作规程
首先,高密度电法操作规程的第一步是进行仪器和设备的准备。
这包括检查电极、电缆、数据采集仪器等设备的完好性,确保设备
的正常工作。
同时,需要对勘探区域的地质情况进行充分的调查和
了解,以便确定合适的电极布设方案。
其次,对于电极的布设,需要根据勘探区域的地质特征和勘探
目的合理设置电极的间距和布设方式。
通常情况下,会采用直线、
网格或者等间距布设电极的方式,以确保数据的准确性和可靠性。
第三,进行数据采集和处理。
在进行高密度电法勘探时,需要
根据实际情况选择合适的电流电压参数,并按照预先设计的布设方
案进行数据采集。
采集完数据后,还需要对数据进行处理和解释,
包括数据的滤波、平滑、反演等步骤,以获得地下电阻率分布的准
确信息。
此外,在进行高密度电法操作时,还需要考虑现场安全和环境
保护等因素。
在选择勘探区域和设置电极时,需要遵守相关的安全
规定,确保勘探过程中不会对周围环境和人员造成危害。
总的来说,高密度电法操作规程涉及到仪器设备准备、电极布设、数据采集处理以及安全环保等多个方面,需要根据实际情况和勘探要求进行合理的规划和操作。
只有严格遵循规程,才能保证高密度电法勘探的准确性和可靠性。
高密度电法
高密度电法即是高密度电阻率法,它是以岩、土导电性的差异为基础,研究人工施加稳定电流场的作用下地下传导电流分布规律的一种电探方法
(一)特点:( 1 ) 电极布设是一次完成的, 这不仅减少了因电极设置而引起的故障和干扰, 而且为野外数据的快速和自动测量奠定了基础。
( 2 ) 能有效地进行多种电极排列方式的扫描测量, 因而可以获得较丰富的关于地电断面结构特征的地质信息。
(3) 野外数据采集实现了自动化或半自动化, 不仅采集速度快( 大约每一测点需2~5s) ,而且避免了由于手工操作所出现的错误。
(4)可以对资料进行预处理并显示剖面曲线形态, 脱机处理后还可自动绘制和打印各种成果图件。
(5)与传统的电阻率法相比, 成本低, 效率高, 信息丰富, 解释方便。
(二)高密度电阻率法采集系统:随着技术的发展,高密度电法仪日趋成熟。
表现在:采用嵌入式工控机,大大提高系统的稳定性与可靠性;采用笔记本硬盘存储数据,可以满足野外长时间施工的工作需求;系统采用视窗化、嵌入式实时控制与处理软件,便于野外操作;可实现多种工作模式的转换,计算机与电测仪一体化,携带方便。
新一代高密度电法仪多采用分布式设计。
所谓分布式是相对于集中式而言的,是指将电极转换功能放在电极上。
分布式智能电极器串联在多芯电缆上,地址随机分配,在任何位置都可以测量;实现滚动测量和多道、长剖面的连续测量
图高密度电阻率法测量系统结构示意图
系统可以做高密度电阻率测量,又可以同时做高密度极化率测量,应用范围宽。
常用装置:高密度电阻率法在一条剖面上布置一系列电极时可组合出十多种装置。
高密度电阻率法的电极排列原则上可采用二极方式,即当依次对某一电极供电时,同时利用其余全部电极依次进行电位测量,然后将测量结果按需要转换成相应的电极方式。
但对于目前单通道电测仪来讲,这样测量所费时间较长。
其次,当测量电极逐渐远离供电电极时,电位测量幅值变化较大,需要不断改变电源,不利于自
动测量方式的实现。
高密度电阻率法常用的装置见下图:
(三)高密度电阻率法的应用
1.野外工作技术(1)测网布置地球物理工作的测区一般是由地质任务确定的。
对主要应用于工程及环境地质调查中的高密度电法而言, 按工程地质任务所给出的测区往往是非常有限的,我们只能在需要解决工程问题的有限范围内布设测线、测网,可供选择的余地往往很少,这是一般工程物探经常遇到的情况。
测网布设除了建立测区的坐标系统外,还包含了技术人员试图以多大的网度和怎样的工作模式去解决所给出的工程地质问题,在这里,经验和技巧非常重要。
特殊情况下,高密度电阻率法可布设不规则的测线和测网,尽可能在有限的测区内获得更多的测量数据。
(2)装置选择如Wenner,Dipole-Dipole、Pole-Dipoler和Wenner-Schlumberger装置等。
通常使用的装置还如上述四种类型。
不同的测量系统基本上以这几种装置为主, 但也各有特点, 有的高密度电阻率仪提供了十多种装置以供选择。
不同装置可联合使用, 也可根据需要单独使用。
选择一个合适的
工作装置应考虑:(a)探测目标的特性、(b)仪器灵敏度以及(c)场地噪声本底水平,更要考虑:d)装置对地下电阻率水平或垂向变化分辨能力、(e)探测深度、(f)有效探测范围以及(g)信号强度。
(3)最小电极距和排列长度的选择最小电极距和排列长度的选择取决于地质对象的大小和埋藏深度。
要保证有足够的横向分辨率,探测目标体横向上至少要有2~3根电极通过。
同时,由于高密度电阻率法实际上是一种二维探测方法,所以在保证最大极距能够探测到主要地质对象的前提下,还要考虑围岩背景也能在二维断面图中得到充分的反映。
如对小而深的探测目标体,要求较小的电极间距和较多的电极数。
对于长剖面,可以通过电极的移动来获得连续的断面数据。
2. 高密度电阻率法在工程与环境地质中的应用
在煤气管道探测中的应用场地地形有微小的起伏,测线左侧是水田,右侧是沙石公路。
水田一侧地势较低,公路一侧地势较高。
实测时,最小电极距为0.3m,电极数为30,N=9。
图7a 是温纳α装置视电阻率等值线断面图。
从图中可以看出,地下介质视电阻率在30~80m ⋅Ω范围内,反映了地下耕织土及其下部亚粘土的电阻率;在16~24号电极之间,浅部出现100~120m⋅Ω相对高阻电阻率值,是由于沙石公路引起的。
大约在16~17号电极之间,见明显的视电阻率等值线封闭圈,指示了煤气管道的位置。
其上部视电阻率等值线局部密集,这是由于采用明挖埋设煤气管后填埋性质不同的渣料所致。
图b,是sT视参数等值线断面图。
在煤气管道位置,出现了sT高值等值线圈,其异常较sρ异常明显。
煤气管道中心位置埋深对应N=4,此时装
置极距为1.8m,估算埋深大约为0.6m左右,这一结果也为雷达探测和实地调查结果所证实。
