矿井供电系统图 井下电气设备布置图绘制

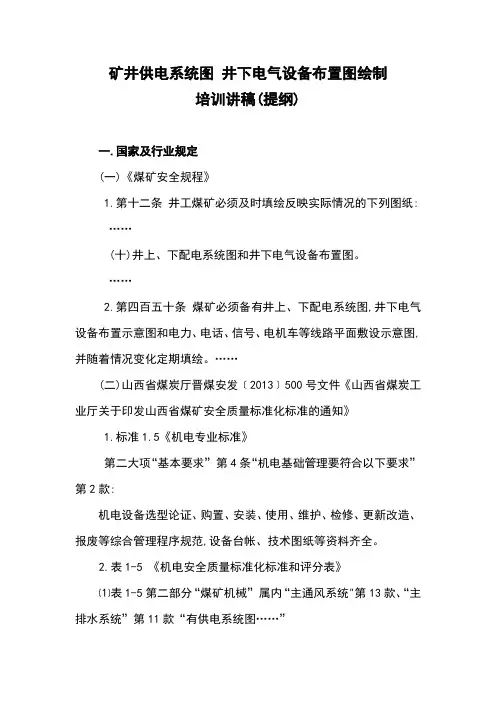

矿井供电系统图井下电气设备布置图绘制培训讲稿(提纲)一.国家及行业规定(一)《煤矿安全规程》1.第十二条井工煤矿必须及时填绘反映实际情况的下列图纸:……(十)井上、下配电系统图和井下电气设备布置图。

……2.第四百五十条煤矿必须备有井上、下配电系统图,井下电气设备布置示意图和电力、电话、信号、电机车等线路平面敷设示意图,并随着情况变化定期填绘。

……(二)山西省煤炭厅晋煤安发﹝2013﹞500号文件《山西省煤炭工业厅关于印发山西省煤矿安全质量标准化标准的通知》1.标准1.5《机电专业标准》第二大项“基本要求”第4条“机电基础管理要符合以下要求”第2款:机电设备选型论证、购置、安装、使用、维护、检修、更新改造、报废等综合管理程序规范,设备台帐、技术图纸等资料齐全。

2.表1-5 《机电安全质量标准化标准和评分表》⑴表1-5第二部分“煤矿机械”属内“主通风系统"第13款、“主排水系统”第11款“有供电系统图……”⑵表1-5第三部分“煤矿电气”属内“地面供电系统”第9款“电气工作票、操作票应符合要求，应有供电系统图。

”“井下供电系统”第1条“一般规定”第4款“矿井、采区及采掘工作面等供电地点均有合格的供电设计，与现场实际相符；井下供电系统图、井下电气设备布置示意图，随着情况变化定期填绘；按期进行继电保护核算、调校、整定和试验，应有整定卡。

”（三）目的提升矿井技术管理和技术管理水平，指导现场生产和技术改造，服务灾变状况下的应急救援二．内容与要求（一）完整齐全1．《煤矿安全规程》第四百五十条“煤矿必须备有井上、下配电系统图,井下电气设备布置示意图和电力、电话、信号、电机车等线路平面敷设示意图,并随着情况变化定期填绘。

图中应注明：（一）电动机、变压器、配电设备、信号装置、通信装置等装设地点。

（二）每一设备的型号、容量、电压、电流种类及其他技术性能。

（三）馈出线的短路、过负荷保护的整定值，熔断器熔体的额定电流值以及被保护干线和支线最远点两相短路电流值。

矿井供电系统图井下电气设备布置图绘制培训讲稿(提纲)一.国家及行业规定(一)《煤矿安全规程》1.第十二条井工煤矿必须及时填绘反映实际情况的下列图纸:……(十)井上、下配电系统图和井下电气设备布置图。

……2.第四百五十条煤矿必须备有井上、下配电系统图,井下电气设备布置示意图和电力、电话、信号、电机车等线路平面敷设示意图,并随着情况变化定期填绘。

……(二)山西省煤炭厅晋煤安发﹝2013﹞500号文件《山西省煤炭工业厅关于印发山西省煤矿安全质量标准化标准的通知》1.标准1.5《机电专业标准》第二大项“基本要求”第4条“机电基础管理要符合以下要求”第2款:机电设备选型论证、购置、安装、使用、维护、检修、更新改造、报废等综合管理程序规范,设备台帐、技术图纸等资料齐全。

2.表1-5 《机电安全质量标准化标准和评分表》⑴表1-5第二部分“煤矿机械”属内“主通风系统"第13款、“主排水系统”第11款“有供电系统图……”⑵表1-5第三部分“煤矿电气”属内“地面供电系统”第9款“电气工作票、操作票应符合要求，应有供电系统图。

”“井下供电系统”第1条“一般规定”第4款“矿井、采区及采掘工作面等供电地点均有合格的供电设计，与现场实际相符；井下供电系统图、井下电气设备布置示意图，随着情况变化定期填绘；按期进行继电保护核算、调校、整定和试验，应有整定卡。

”（三）目的提升矿井技术管理和技术管理水平，指导现场生产和技术改造，服务灾变状况下的应急救援二．内容与要求（一）完整齐全1．《煤矿安全规程》第四百五十条“煤矿必须备有井上、下配电系统图,井下电气设备布置示意图和电力、电话、信号、电机车等线路平面敷设示意图,并随着情况变化定期填绘。

图中应注明：（一）电动机、变压器、配电设备、信号装置、通信装置等装设地点。

（二）每一设备的型号、容量、电压、电流种类及其他技术性能。

（三）馈出线的短路、过负荷保护的整定值，熔断器熔体的额定电流值以及被保护干线和支线最远点两相短路电流值。

煤炭矿井主要矿图绘制基本要求前言根据安监总煤调《国家安全监管总局国家煤矿安监局关于进一步加强和规范煤矿图纸管理和监管监察工作的通知》（〔2014〕80号）要求，为了进一步规范我省煤炭矿井图纸管理，达到矿井图纸测绘及时、填绘准确、标注完善、管理规范的要求，为日常监管及抢险救灾工作提供规范、可靠的图纸资料，特编制《煤炭矿井主要矿图绘制基本要求》。

本要求在编制过程中，编制组进行了广泛的调研工作，认真总结了我省煤炭矿井主要矿图绘制过程中的经验，并借鉴了相关规范、标准，广泛征求了监管、设计、科研、高等院校、生产单位等多方面意见，经多次讨论、反复修改，最后经审查定稿。

在此对相关领导、专家及技术人员一并感谢。

本要求未涉及的内容，国家法律、法规和标准有规定的，执行国家法律、法规和标准。

编制单位：国家安全生产监督管理总局国家煤矿安全监察局承办单位：XXX煤炭设计研究院煤炭矿井主要矿图绘制基本要求1 范围本要求规定了煤炭矿井主要矿图绘制的基本要求。

本要求适用于井工开采煤矿主要矿图的绘制，井工开采的非煤矿山可参照执行。

2 规范性引用文件GB/T 50593-2010 《煤炭矿井制图标准》GB/T 18135-2008 《电气工程CAD制图规则》GB 6988-2008 《电气制图标准》GB 4728-2005 《电气图形符号国家标准》；GB/T 50518-2010 《矿井通风安全装备标准》；GB/T 50581-2010 《煤炭工业矿井监测监控系统装备配置标准》；GB 50471-2008 《煤矿瓦斯抽采工程设计规范》；GB/T 14479-1993 《传感器图用图形符号》GB 50451-2008 《煤矿井下排水站及排水管路设计规范》GB/T 50106-2010 《煤矿机械技术文件图形符号》GB 50029-2014 《空气压缩机站设计规范》GB/T 50106-2010 《给排水制图标准》AQ 6201-2006 《煤矿安全监控系统通用技术要求》AQ 1048-2007 《煤矿井下作业人员管理系统使用与管理规范》AQ 6210-2007 《煤矿井下作业人员管理系统通用技术条件》DB 51/T1412-2011 《煤矿井下人员定位系统安全技术规范》MT/T 570-1996 《煤矿电气图专用图形符号》《煤矿地质测量图例》煤炭工业出版社《采矿工程设计手册》煤炭工业出版社《煤矿安全规程》2011版（国家安全生产监督管理总局第37号令）3 要求3.1 基本要求3.1.1 矿图必须做到准确、齐全、及时，符号运用正确、统一，图纸内容布置适当，根据实际变化及时填绘和标注。

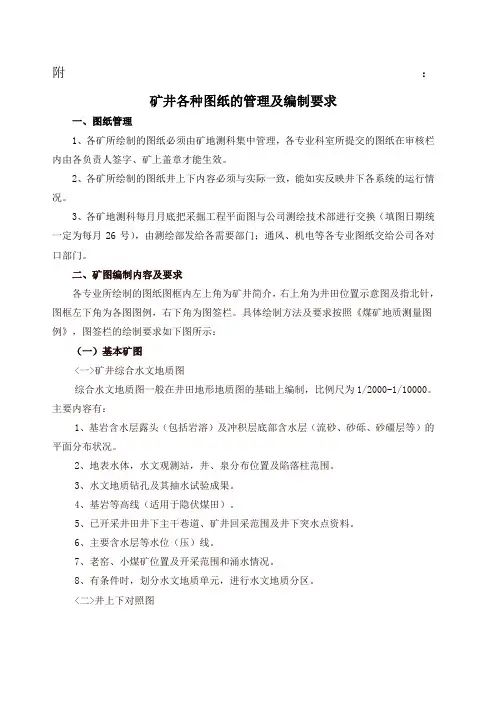

附：矿井各种图纸的管理及编制要求一、图纸管理1、各矿所绘制的图纸必须由矿地测科集中管理，各专业科室所提交的图纸在审核栏内由各负责人签字、矿上盖章才能生效。

2、各矿所绘制的图纸井上下内容必须与实际一致，能如实反映井下各系统的运行情况。

3、各矿地测科每月月底把采掘工程平面图与公司测绘技术部进行交换（填图日期统一定为每月26号），由测绘部发给各需要部门；通风、机电等各专业图纸交给公司各对口部门。

二、矿图编制内容及要求各专业所绘制的图纸图框内左上角为矿井简介，右上角为井田位置示意图及指北针，图框左下角为各图图例，右下角为图签栏。

具体绘制方法及要求按照《煤矿地质测量图例》，图签栏的绘制要求如下图所示：（一）基本矿图<一>矿井综合水文地质图综合水文地质图一般在井田地形地质图的基础上编制，比例尺为1/2000-1/10000。

主要内容有：1、基岩含水层露头（包括岩溶）及冲积层底部含水层（流砂、砂砾、砂礓层等）的平面分布状况。

2、地表水体，水文观测站，井、泉分布位置及陷落柱范围。

3、水文地质钻孔及其抽水试验成果。

4、基岩等高线（适用于隐伏煤田）。

5、已开采井田井下主干巷道、矿井回采范围及井下突水点资料。

6、主要含水层等水位（压）线。

7、老窑、小煤矿位置及开采范围和涌水情况。

8、有条件时，划分水文地质单元，进行水文地质分区。

<二>井上下对照图井上、下对照图应根据实际情况采用1：2000或1：5000比例尺。

井上下对照图应绘出以下内容：1、各级平面和高程测量控制点，注明点号、高程。

2、居民区，包括各类房屋、窑洞和各种公共建筑设施等，单独或总体注记名称。

3、重要的独立地物。

如井口（包括废弃不用的井口和小煤窑井口并注记名称）、钻孔及其编号、烟囱、水塔、电线杆（塔）和坟地等。

4、各种管线和垣栅。

如高、低压输电线、通讯线、煤气管道、围墙、铁丝网和篱笆等。

5、各种道路。

如铁路，轻便铁道、架空索道、公路、大车道和乡村路等。

煤矿矿井供电系统图规范标准第一章为提升矿井技术管理水平，提高矿井供电的可靠性、指导现场生产和技术改造，服务灾变状况下的应急救援，特制定该规范。

第二章矿井供电系统图绘制依据《煤矿安全规程》第四百五十条要求。

第三章矿井供电系统图分为四种：1、矿井供电系统总图：图中设备包括井上下6kV及以上变配电设备。

2、变电所供电系统图：图中设备包括本变电所内高低压电气设备。

3、机房、硐室、配电点供电系统图：图中设备包括本机房、硐室、工作面配电点及3台以上电气设备的地点的高低压电气设备。

4、与供电系统图纸相配套使用的接地系统图，并与漏电检测相配合使用。

第四章供电系统图内容包括：供电系统图、图例、技术参数明细栏、标题栏四部分。

1.图例1）地面变电站供电系统按开关柜主接线方式绘制。

2）井上设备、设施图形符号执行GB/T4728-2000标准。

3）井下设备、设施图形符号执行MT/T570-1996标准（见附件一）。

上述标准未涵盖的新设备、设施可自行设定图例，但须在图中增设图例栏标出并说明（非标准图例）。

2.标准图幅(单位㎜)表中B、L—图纸幅面的宽、长。

e 图纸不留装订边时，图纸幅面与图框的间距。

c、a 图纸留有装订边时，图纸幅面与非装订边图框、装订边图框的间距。

⑴尽量采用标准图幅，优先选用横幅。

⑵必要时可分幅成图，形成图册。

图册推荐选用A3图幅标准。

3．标题栏标题栏位于图纸右下角。

标题栏内容包括：名称（图纸名称及单位名称如ⅹⅹ公司ⅹⅹ矿井，该处须加盖单位公章）、图纸编号（专业序列编号，成套图纸总张数、第几张）、签字区（签字栏目包括设计制图、校对审核、机电部长、机电副总、机电矿长、签字日期。

签字须由本人手写签）。

根据供电系统图等级不同，标题栏分为全矿供电系统图标题栏和变电所（包括配电点、采掘头面）供电系统图标题栏两种（见附件二）。

4．技术参数明细栏受图幅限制，图中设备不易标注的参数等内容，可在图上另设明细栏集中标注。

明细栏设在标题栏上方，格式可参照所须标注的参数内容自行设计。

鹤煤集团矿井供电系统图规（试行）第1条各矿井必须按照《煤矿安全规程》第四百五十条的要求绘制煤矿供电系统图，其围应包括：矿井地面、井下高压供电系统；地面各分区变电所（车间）、井下变电所、3台以上电气设备的高低压供电系统图以及其他生产需要的供配电系统。

第2条煤矿供电系统图总体要求如下：布局合理；参数标注齐全、清晰；符号、线型、字体及字号统一、规。

要求使用AUTO CAD或与之兼容的软件绘制。

第3条图幅与图框尺寸规定：供电系统图使用标准图幅，全矿供电系统图使用A0或A1图幅（若供电系统复杂，可采用A0加长图幅），各变电所供电系统图使用A2或A3图幅，配电点、采掘头面供电系统图使用A3图幅。

图框格式执行《GB/T 14689-2008 技术制图图纸幅面和格式》，规定如下：在图纸上必须用粗实线画出图框，其格式为不留装订边；尺寸按表1-1的规定，图纸格式如图1-2，图1-3。

第4条所有供电系统图中的图标符号必须按照《GB/T 4728-2008 电气简图用图形符号》、《MT/T 570-1996 煤矿电气图专用图形符号》标准（见附件1）及行业有关标准规执行。

第5条井下供电系统图必须按以下规定进行标注：1、每一设备应标注型号、容量、电压、电流等主要技术参数。

2、馈电开关必须标注短路、过载（过负荷）保护的整定值、熔断器熔体的额定电流值以及被保护干线和支线最远点两相短路电流值。

两相短路电流值取整数，灵敏度校验值精确到小数点后两位。

3、高爆开关的短路、过载整定值应标注为开关电流互感器一次侧的电流值。

高压开关要标注短路整定值和过载整定值。

变电所任一回路总开关的过流整定值应能满足两回路所带正常工作负荷需要。

4、电缆应按上下级和进出线关系标注箭头，电缆的型号、电压、截面和长度应标注在电缆的上方或左侧，电缆型号应按供电系统图样本进行标注。

5、短路点符号箭头应指向最远点（尖对尖），变压器二次侧短路点指到出线处，同时在短路点符号处标出两相短路电流值。

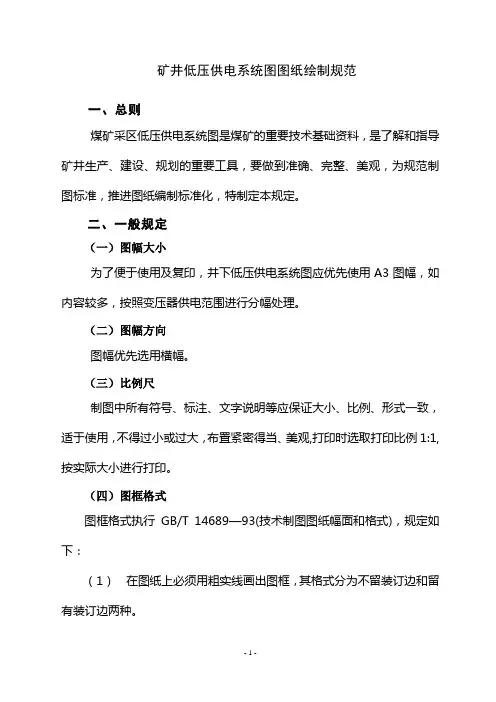

矿井低压供电系统图图纸绘制规范一、总则煤矿采区低压供电系统图是煤矿的重要技术基础资料，是了解和指导矿井生产、建设、规划的重要工具，要做到准确、完整、美观，为规范制图标准，推进图纸编制标准化，特制定本规定。

二、一般规定（一）图幅大小为了便于使用及复印，井下低压供电系统图应优先使用A3图幅，如内容较多，按照变压器供电范围进行分幅处理。

（二）图幅方向图幅优先选用横幅。

（三）比例尺制图中所有符号、标注、文字说明等应保证大小、比例、形式一致，适于使用，不得过小或过大，布臵紧密得当、美观,打印时选取打印比例1:1,按实际大小进行打印。

（四）图框格式图框格式执行GB/T 14689—93(技术制图图纸幅面和格式)，规定如下：（1）在图纸上必须用粗实线画出图框，其格式分为不留装订边和留有装订边两种。

（2）不留装订边的图纸，其图纸格式如图1—2，图1—3，尺寸按表1—1的规定。

（3）留有装订边的图纸，其图纸格式如图1—4，图1—5，尺寸按表1—1的规定。

表1—1 图框尺寸（五）标题栏1、标题栏的方位标题栏的方位执行GB/T 14689—93(技术制图图纸幅面和格式)，规定如下：每张图纸上都必须画出标题栏。

标题栏的位臵应位于图纸右下角，如图1—2至图1—5所示。

2．标题栏的格式（六）线型、文字样式、图例规定1、线型⑴粗实线: 线宽0.5mm，使用范围：图框、标题栏外框，为反应配电所内变配电设备与供出的区别，采区配电所内的变配电设备、电缆等也选用粗实线。

⑵细实线: 线宽0.25mm，使用范围：标题框，采区配电所以外的变配电设备、电缆等也选用细实线。

⑶细虚线: 线宽0.25mm，断电仪断电范围。

2、文字样式：⑴图中字体：选为宋体，字体大小2.5号、3.5号、5号。

⑵标题栏字体：选为宋体，字体大小5号、6号。

3、图例规定二、图纸主要内容供电系统图在实际供配电基础上按比例绘制，必须及时修改负荷回路变化情况，同时绘制矿井电气设备布臵图。

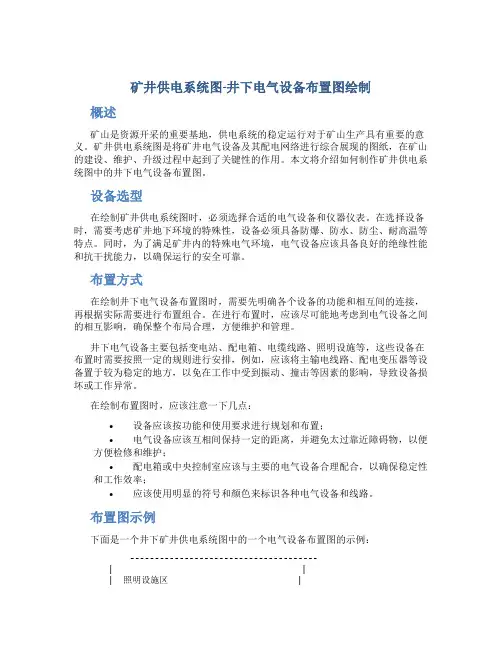

矿井供电系统图-井下电气设备布置图绘制概述矿山是资源开采的重要基地，供电系统的稳定运行对于矿山生产具有重要的意义。

矿井供电系统图是将矿井电气设备及其配电网络进行综合展现的图纸，在矿山的建设、维护、升级过程中起到了关键性的作用。

本文将介绍如何制作矿井供电系统图中的井下电气设备布置图。

设备选型在绘制矿井供电系统图时，必须选择合适的电气设备和仪器仪表。

在选择设备时，需要考虑矿井地下环境的特殊性，设备必须具备防爆、防水、防尘、耐高温等特点。

同时，为了满足矿井内的特殊电气环境，电气设备应该具备良好的绝缘性能和抗干扰能力，以确保运行的安全可靠。

布置方式在绘制井下电气设备布置图时，需要先明确各个设备的功能和相互间的连接，再根据实际需要进行布置组合。

在进行布置时，应该尽可能地考虑到电气设备之间的相互影响，确保整个布局合理，方便维护和管理。

井下电气设备主要包括变电站、配电箱、电缆线路、照明设施等，这些设备在布置时需要按照一定的规则进行安排，例如，应该将主输电线路、配电变压器等设备置于较为稳定的地方，以免在工作中受到振动、撞击等因素的影响，导致设备损坏或工作异常。

在绘制布置图时，应该注意一下几点：•设备应该按功能和使用要求进行规划和布置；•电气设备应该互相间保持一定的距离，并避免太过靠近障碍物，以便方便检修和维护；•配电箱或中央控制室应该与主要的电气设备合理配合，以确保稳定性和工作效率；•应该使用明显的符号和颜色来标识各种电气设备和线路。

布置图示例下面是一个井下矿井供电系统图中的一个电气设备布置图的示例：--------------------------------------| || 照明设施区 || || -------------- || | | || | 泵房配电箱 | || | | || -------------- || || || || || || || |-------|--------------------------------------|------------------------------|变电站位置|------------------------------在上述布置图中，照明设施区、泵房配电箱等电气设备是通过配电箱和电缆线路进行连接的。

煤矿矿井供电系统图规范标准第一章为提升矿井技术管理水平，提高矿井供电的可靠性、指导现场生产和技术改造，服务灾变状况下的应急救援，特制定该规范。

第二章矿井供电系统图绘制依据《煤矿安全规程》第四百五十条要求。

第三章矿井供电系统图分为四种：1、矿井供电系统总图：图中设备包括井上下6kV及以上变配电设备。

2、变电所供电系统图：图中设备包括本变电所内高低压电气设备。

3、机房、硐室、配电点供电系统图：图中设备包括本机房、硐室、工作面配电点及3台以上电气设备的地点的高低压电气设备。

4、与供电系统图纸相配套使用的接地系统图，并与漏电检测相配合使用。

第四章供电系统图内容包括：供电系统图、图例、技术参数明细栏、标题栏四部分。

1.图例1）地面变电站供电系统按开关柜主接线方式绘制。

2）井上设备、设施图形符号执行GB/T4728-2000标准。

3）井下设备、设施图形符号执行MT/T570-1996标准（见附件一）。

上述标准未涵盖的新设备、设施可自行设定图例，但须在图中增设图例栏标出并说明（非标准图例）。

2.标准图幅(单位㎜)表中B、L—图纸幅面的宽、长。

e 图纸不留装订边时，图纸幅面与图框的间距。

c、a 图纸留有装订边时，图纸幅面与非装订边图框、装订边图框的间距。

⑴尽量采用标准图幅，优先选用横幅。

⑵必要时可分幅成图，形成图册。

图册推荐选用A3图幅标准。

3．标题栏标题栏位于图纸右下角。

标题栏内容包括：名称（图纸名称及单位名称如ⅹⅹ公司ⅹⅹ矿井，该处须加盖单位公章）、图纸编号（专业序列编号，成套图纸总张数、第几张）、签字区（签字栏目包括设计制图、校对审核、机电部长、机电副总、机电矿长、签字日期。

签字须由本人手写签）。

根据供电系统图等级不同，标题栏分为全矿供电系统图标题栏和变电所（包括配电点、采掘头面）供电系统图标题栏两种（见附件二）。

4．技术参数明细栏受图幅限制，图中设备不易标注的参数等内容，可在图上另设明细栏集中标注。

明细栏设在标题栏上方，格式可参照所须标注的参数内容自行设计。

关于全矿井机电系统相关图纸绘制标准及管理办法为进一步完善全矿井机电系统图等供配电系统图绘制，做到系统设计及安装符合要求，图纸能与现场实际对应，根据《煤矿安全规程》特作出以下说明、规定。

一、业务划分中心机电运输科为全矿井各机电系统系统图绘制及审核的主管业务科室，各运行区队、采掘区队绘制各自正常运行机电系统图纸。

二、各机电系统图种类及具体明细（一）、供电系统1、图纸明细种类根据《煤矿安全规程规定》煤矿供配电系统图主要包括井上下配电系统图、井下电气设备布置图、井下电力线路平面铺设示意图。

图纸名称、绘制单位、图纸编号及管理方式如下：注：图纸编号1-24为给责任单位图纸总编号，各单位图纸编号数量多时在根据实际情况分列，例如：机电队井下10kV变电所图纸编号可变为4-1（中央变）、4-2（南一盘2#变）------；综掘一队供电系统图纸编号:24-1-1(44202掘进供电) 、24-1-1(44202掘进设备布置图) 。

2、绘图标准井下主要电气设备布置图及电缆走向图必须以采掘工程平面图为底图（1:5000比例）,供电系统图无具体比例。

3、图纸内容（1）、供电内容含：示意图（含设备型号、整定值、电缆型号长度、负荷大小、接地线控制线）、图例、线路末端最小方式下两相短路电流、图纸说明。

要求：配电点（硐室）接地极需注明具体铺设位置。

（2）、主要电气设备布置图含：设备参数表、设备布置尺寸、图例、说明。

（3）、井下电缆铺设图含：型号、长度、用途、接线盒/热缩头编码及位置、图例。

（4）、综连采、皮带、机电队供电系统图需按机电科安装用供电系统图、结合工作面最终实际情况进行完善，重新绘制审批，并绘制对应电气设备布置图。

（5）、图纸内字体全部为宋体，线性:动力线为实线、控制线及接地线为虚线。

4、图例（二）、矿井原煤运输系统1、图纸明细种类：根据《煤矿安全规程规定》第一编总则第十四条第六项：井工煤矿必须按照规定填绘反映井下运输系统图。
