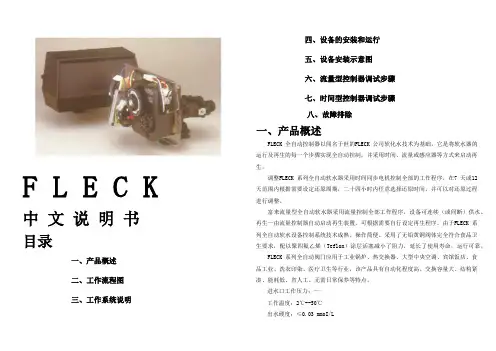

富来克全自动软化水设备操作使用手册(精)教学文稿

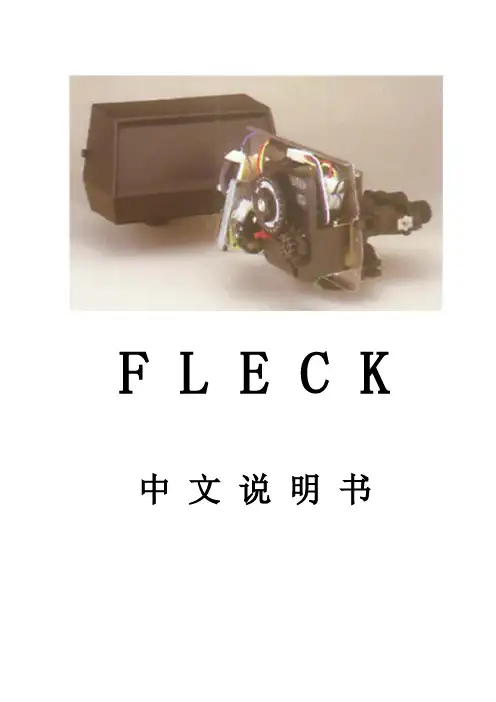

F L E C K 中文说明书目录一、产品概述二、工作流程图三、工作系统说明四、设备的安装和运行五、设备安装示意图六、流量型控制器调试步骤七、时间型控制器调试步骤八、故障排除一、产品概述FLECK 全自动控制器以闻名于世的FLECK 公司软化水技术为基础，它是将软水器的运行及再生的每一个步骤实现全自动控制，并采用时间、流量或感应器等方式来启动再生。

调整FLECK 系列全自动软水器采用时间同步电机控制全部的工作程序，在7 天或12 天范围内根据需要设定还原周期，二十四小时内任意选择还原时间，并可以对还原过程进行调整。

富来流量型全自动软水器采用流量控制全部工作程序，设备可连续（或间断）供水。

再生—由流量控制器自动启动再生装置，可根据需要自行设定再生程序。

由于FLECK 系列全自动软水设备控制系统技术成熟、操作简便、采用了无铅黄铜阀体完全符合食品卫生要求，配以聚四氟乙烯（Teflon）涂层活塞减小了阻力，延长了使用寿命，运行可靠。

FLECK 系列全自动阀门应用于工业锅炉、热交换器、大型中央空调、宾馆饭店、食品工业、洗衣印染、医疗卫生等行业，该产品具有自动化程度高、交换容量大、结构紧凑、能耗低、省人工、无需日常保养等特点。

进水口工作压力：—工作温度：2℃--50℃出水硬度：≤0.03 mmoI/L使用电源：220V/50Hz AC布置形式：单罐或多罐并联再生方式：顺流再生或逆流再生操作程序：自动程序控制使用树脂：001×7 强酸性阳离子交换树脂我公司将为用户提供完善的技术服务。

二、工作流程图三、工作系统说明系统1单流量计程序控制，即时或延时再生系统。

延时再生：单罐、单流量计系统。

当流量计回零时，装置仍保持在供水服务状态，直至装置将自动启动再生。

即时再生：单罐、单流量计。

当流量计回零时，装置立即还原再生。

系统2两流量计互锁程序控制系统。

两罐两流量计互锁系统。

两罐同时供水服务，当两流量计中一个回零时，此罐开始再生。

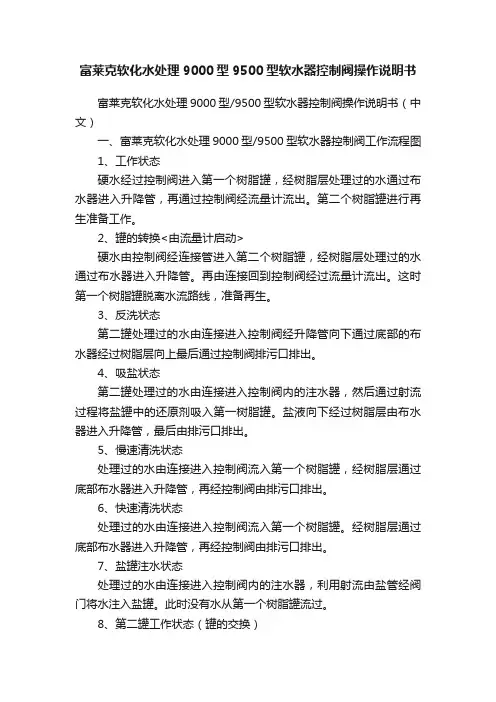

富莱克软化水处理9000型9500型软水器控制阀操作说明书富莱克软化水处理9000型/9500型软水器控制阀操作说明书（中文）一、富莱克软化水处理9000型/9500型软水器控制阀工作流程图1、工作状态硬水经过控制阀进入第一个树脂罐，经树脂层处理过的水通过布水器进入升降管，再通过控制阀经流量计流出。

第二个树脂罐进行再生准备工作。

2、罐的转换<由流量计启动>硬水由控制阀经连接管进入第二个树脂罐，经树脂层处理过的水通过布水器进入升降管。

再由连接回到控制阀经过流量计流出。

这时第一个树脂罐脱离水流路线，准备再生。

3、反洗状态第二罐处理过的水由连接进入控制阀经升降管向下通过底部的布水器经过树脂层向上最后通过控制阀排污口排出。

4、吸盐状态第二罐处理过的水由连接进入控制阀内的注水器，然后通过射流过程将盐罐中的还原剂吸入第一树脂罐。

盐液向下经过树脂层由布水器进入升降管，最后由排污口排出。

5、慢速清洗状态处理过的水由连接进入控制阀流入第一个树脂罐，经树脂层通过底部布水器进入升降管，再经控制阀由排污口排出。

6、快速清洗状态处理过的水由连接进入控制阀流入第一个树脂罐。

经树脂层通过底部布水器进入升降管，再经控制阀由排污口排出。

7、盐罐注水状态处理过的水由连接进入控制阀内的注水器，利用射流由盐管经阀门将水注入盐罐。

此时没有水从第一个树脂罐流过。

8、第二罐工作状态（罐的交换）硬水从控制阀由连接进入第二个树脂罐，经过树脂层，由底部布水器进入升降管向上沿着连接回到控制阀，通过流量计从出口流出。

已经再生过的第一树脂已脱离水流线路。

当第二个树脂罐失效时，第一树脂罐可以启用。

二、富莱克软化水处理9000型/9500型软水器控制阀的安装和运行水压：保证再生阀有效工作的最低水压在0.2Mpa-0.6Mpa电源设备：220V/50Hz AC 电源。

运行中需保证电源不间短，并不可被其他开关切断。

管道要求：进水管应最好选用镀锌管或其他防腐性能好的管道材料。

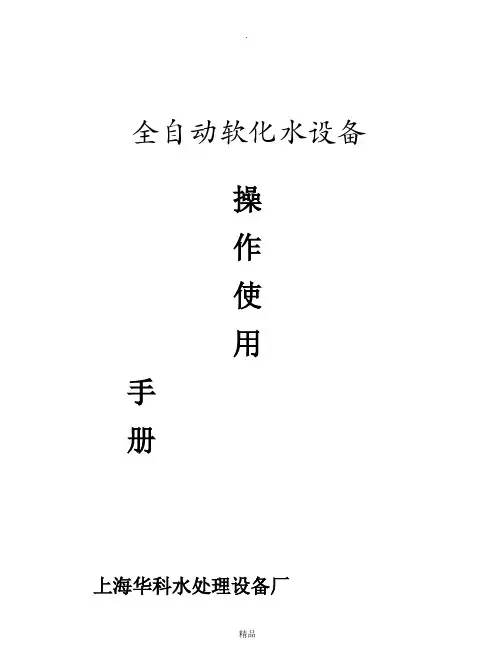

全自动软化水设备操作使用手册上海华科水处理设备厂目录一、产品概述二、工作流程三、安装和运行四、设备安装示意图五、调试步骤六、故障的排除产品概述FLECK全自动控制器以闻名于世的 FLECK公司软化水技术为基础，它是将软水器的运行及再生的每一个步骤实现全自动控制，并采用时间流量或感应器等方式来启动再生。

由于 FLECK系列全自动软水设备控制系统技术成熟、操作简便、富来控制器采用了无铅黄铜阀体完全符合食品卫生要求，配以聚四氟乙烯（ Teflon）涂层，活塞减小了阻力，延长了使用寿命，运行可靠。

FLECK系列全自动软水器可用于工业锅炉、热交换器、宾馆饭店、食品工业、戏衣印染、医疗卫生等行业，该产品具有自动化程度高、交换容量大、结构紧凑、能耗低、省人工、无需日常保养等特点。

系统技术参数进口压力：0.25 Mpa-0.6Mpa工作温度：2 ℃—50℃出水硬度：≤0.03mmol/L使用电源：220v /50Hz AC布置形式：双罐并联，一用一备再生方式：顺流再生操作程序：自动程序控制使用树脂：001×7强酸性阳离子交换树脂。

我公司将为用户提供完善的技术服务及售后服务。

1.工作位置工作位置罐的转换硬水从入口进入控制阀进入第一个树脂罐，经过上布水器向下穿过树脂层，成为净化水，经下布水器返回中心管，向上至控制阀经过流量计流出，第二个树脂罐进行再生准备工作。

硬水由控制阀经过连接管进入第二个树脂罐，经过树脂层，经过下布水器沿中心管向上返回，再经连接管回到控制阀经过流量计流出；第一个树脂脱离软化水流线路，准备再生。

工作流程图反洗状态盐吸位置第二罐处理好的软化水由连接管进入控制阀，向下经中心管、下布水器进入第一个树脂罐罐内，再向上经树脂层、控制阀排污口排出，第一罐的树脂床得到反洗。

慢速清洗位置第二罐处理好的软化水由连接管进入控制阀的注水器，流过射流器喷嘴产生负压，从盐箱吸入盐水进入第一树脂罐。

盐水向下流经树脂层，穿过下布水器，沿中心管向上，并从排污口排出。

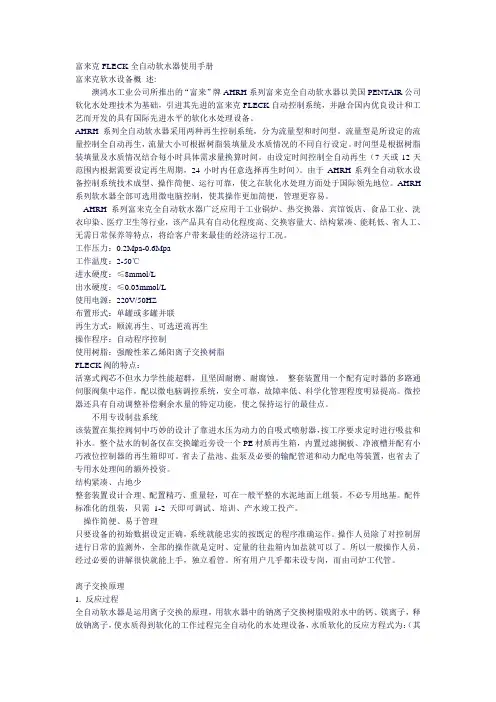

富来克FLECK全自动软水器使用手册富来克软水设备概述:澳鸿水工业公司所推出的“富来”牌AHRH系列富来克全自动软水器以美国PENTAIR公司软化水处理技术为基础，引进其先进的富来克FLECK自动控制系统，并融合国内优良设计和工艺而开发的具有国际先进水平的软化水处理设备。

AHRH系列全自动软水器采用两种再生控制系统，分为流量型和时间型。

流量型是所设定的流量控制全自动再生，流量大小可根据树脂装填量及水质情况的不同自行设定。

时间型是根据树脂装填量及水质情况结合每小时具体需求量换算时间，由设定时间控制全自动再生（7天或12天范围内根据需要设定再生周期，24小时内任意选择再生时间）。

由于AHRH系列全自动软水设备控制系统技术成型、操作简便、运行可靠，使之在软化水处理方面处于国际领先地位。

AHRH 系列软水器全部可选用微电脑控制，使其操作更加简便，管理更容易。

AHRH系列富来克全自动软水器广泛应用于工业锅炉、热交换器、宾馆饭店、食品工业、洗衣印染、医疗卫生等行业，该产品具有自动化程度高、交换容量大、结构紧凑、能耗低、省人工、无需日常保养等特点，将给客户带来最佳的经济运行工况。

工作压力：0.2Mpa-0.6Mpa工作温度：2-50℃进水硬度：≤8mmol/L出水硬度：≤0.03mmol/L使用电源：220V/50HZ布置形式：单罐或多罐并联再生方式：顺流再生、可选逆流再生操作程序：自动程序控制使用树脂：强酸性苯乙烯阳离子交换树脂FLECK阀的特点：活塞式阀芯不但水力学性能超群，且坚固耐磨、耐腐蚀。

整套装置用一个配有定时器的多路通伺服阀集中运作，配以微电脑调控系统，安全可靠，故障率低、科学化管理程度明显提高。

微控器还具有自动调整补偿剩余水量的特定功能，使之保持运行的最佳点。

不用专设制盐系统该装置在集控阀伺中巧妙的设计了靠进水压为动力的自吸式喷射器，按工序要求定时进行吸盐和补水。

整个盐水的制备仅在交换罐近旁设一个PE材质再生箱，内置过滤搁板、净液槽并配有小巧液位控制器的再生箱即可。

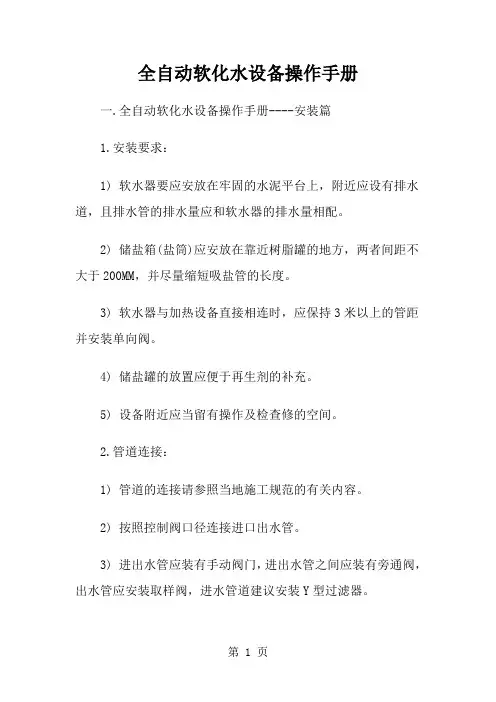

全自动软化水设备操作手册一.全自动软化水设备操作手册----安装篇1.安装要求：1) 软水器要应安放在牢固的水泥平台上，附近应设有排水道，且排水管的排水量应和软水器的排水量相配。

2) 储盐箱(盐筒)应安放在靠近树脂罐的地方，两者间距不大于200MM，并尽量缩短吸盐管的长度。

3) 软水器与加热设备直接相连时，应保持3米以上的管距并安装单向阀。

4) 储盐罐的放置应便于再生剂的补充。

5) 设备附近应当留有操作及检查修的空间。

2.管道连接：1) 管道的连接请参照当地施工规范的有关内容。

2) 按照控制阀口径连接进口出水管。

3) 进出水管应装有手动阀门，进出水管之间应装有旁通阀，出水管应安装取样阀，进水管道建议安装Y型过滤器。

4) 尽量缩短排水管的长度，减少弯度，控制阀与排水道距离不超过2米。

5) 排水管与排水道连接时，必须使排水管与排水道的水面保持一定的空间，防止活水被子虹吸返回软水器。

6) 排水管道中不得安装各类阀门。

7) 盐水管的连接一定要保持良好的密封性，否则会影响软水器的再生效果。

8) 在盐水罐的预留孔位上安装溢流口，并配接头塑料管(用户自购),引至排水道.。

9) 各种管道都必须设不定期独立的支架,不允将管道的重力,应力传给控制阀。

3.电气连接：1) 确认控制阀的电气参数与电源一致。

2) 将插头插入与相配插座。

3) 电源插座不应受附近开关的控制。

4.树脂的装填：1) 树脂装前应将中心管收集管(带布水器)放入树脂罐中央，(此时应用胶带封住中心管，防止石英砂和树脂进入中心管)2) 将石英砂按规定的量丛中心管周围的空隙投入树脂罐，并使之在罐底埔平。

3) 将处理好的树脂(阳树脂)按照规定的装填量丛中心管周围投入树脂罐。

4) 上述操作应使中心管始终保持在树脂罐的中央位置。

5) 取下中心管的封口胶带。

6) 将控制阀的承插口对正中心管，小心地顺时针转动控制阀。

(注意：在旋转须在中心管口部涂擦润滑剂，一定要确保中心管插入阀体)直至控制阀旋紧在罐体接口上。

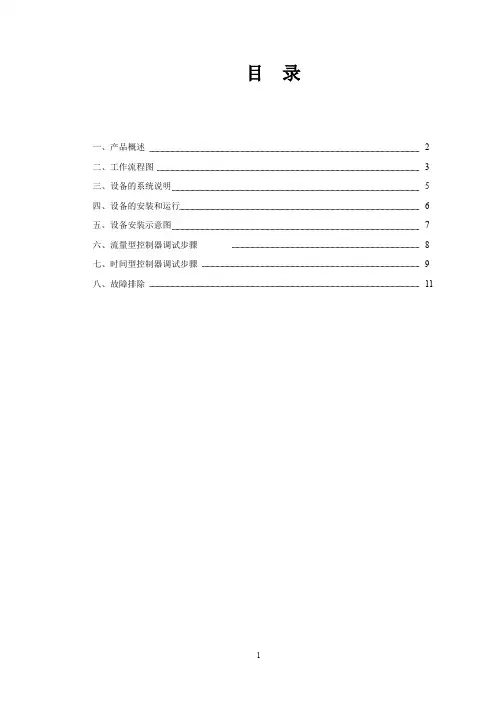

目录一、产品概述 2二、工作流程图 3三、设备的系统说明 5四、设备的安装和运行 6五、设备安装示意图7六、流量型控制器调试步骤8七、时间型控制器调试步骤9八、故障排除11产品概述FLECK全自动控制器以闻名于世的FLECK公司软化水技术为基础，它是将软水器的运行及再生的每一个步骤实现全自动控制，并采用时间、流量或感应器等方式来启动再生。

调整FLECK系列全自动软水器采用时间同步电机控制全部的工作程序，在7天或12天范围内根据需要设定还原周期，二十四小时内任意选择还原时间，并可以对还原过程进行调整。

富来流量型全自动软水器采用流量控制全部工作程序，设备可连续（或间断）供水。

再生—由流量控制器自动启动再生装置，可根据需要自行设定再生程序。

由于FLECK系列全自动软水设备控制系统技术成熟、操作简便、采用了无铅黄铜阀体完全符合食品卫生要求，配以聚四氟乙烯（Teflon）涂层活塞减小了阻力，延长了使用寿命，运行可靠。

FLECK系列全自动阀门应用于工业锅炉、热交换器、大型中央空调、宾馆饭店、食品工业、洗衣印染、医疗卫生等行业，该产品具有自动化程度高、交换容量大、结构紧凑、能耗低、省人工、无需日常保养等特点。

进口压力：0.2Mpa—0.6Mpa工作温度：2℃--50℃出水硬度：≤0.03 mmoI/L使用电源：220V/50Hz AC布置形式：单罐或多罐并联再生方式：顺流再生或逆流再生操作程序：自动程序控制使用树脂：001×7强酸性阳离子交换树脂我公司将为用户提供完善的技术服务。

MODEL2510、2750、2850、3150、2900、3900工作流程图1、工作状态2、反洗状态3、再生状态4、慢速清洗状态硬水经过控制阀进入树脂罐，经树脂层处理的水通过底步的布水器，进入沿着中心升降管向上，再通过控制阀流出。

硬水进入控制阀后经过：控制阀 中心升降管向下 通过底部的布水器 经过树脂层向上 最后通过控制阀排水口排出硬水进入控制阀后，向上进入注水器，然后通过射流过程将盐罐中的还原剂吸入，带还原剂的水流向下经过树脂层进入布水器和升降管，再通过控制阀排水口排出。

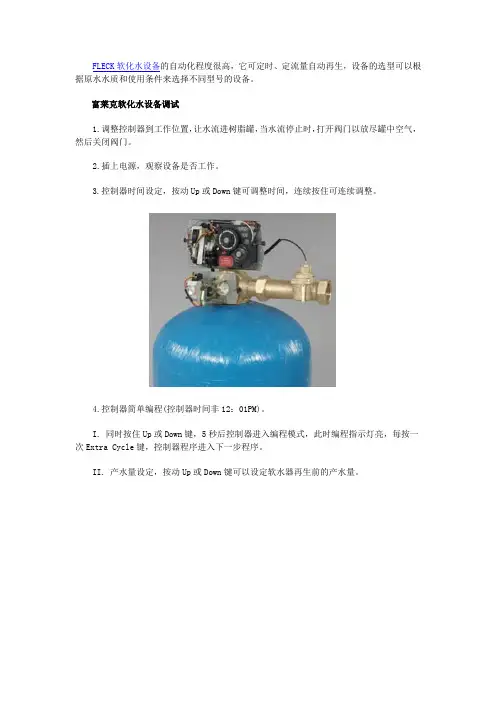

FLECK软化水设备的自动化程度很高，它可定时、定流量自动再生，设备的选型可以根据原水水质和使用条件来选择不同型号的设备。

富莱克软化水设备调试1.调整控制器到工作位置，让水流进树脂罐，当水流停止时，打开阀门以放尽罐中空气，然后关闭阀门。

2.插上电源，观察设备是否工作。

3.控制器时间设定，按动Up或Down键可调整时间，连续按住可连续调整。

4.控制器简单编程(控制器时间非12：01PM)。

I. 同时按住Up或Down键，5秒后控制器进入编程模式，此时编程指示灯亮，每按一次Extra Cycle键，控制器程序进入下一步程序。

II. 产水量设定，按动Up或Down键可以设定软水器再生前的产水量。

III. A Off，流量型专用参数，不得更改。

IV. 退出编程，按动Extra Cycle键，控制器退出编程模式。

5. 富莱克软水设备控制器全面编程。

按动Up或Down键，将时间设定为12：01PM(必须设定为该时间，才可以进行全部程序内容的调试)，然后通过按动Up、Down、Extra Cycle键即可进行对控制器全部程序内容的编程。

6、软水器即时再生方式，按动Extra Cycle键，开始再生程序。

a、对于即时再生控制器，按动Extra Cycle键后，即开始再生程序。

b、对于延时再生控制器，按动Extra Cycl键后，工作状态指示灯开始闪动，控制器将在当日的预先设定时间开始再生程序。

c、按住Extra Cycle键5秒钟后，延时再生类型控制器即被强制进入再生程序。

7、再生步骤，按动Extra Cycle键，控制器进入再生程序(此前，盐箱加满大盐粒，禁用细盐、碘盐、将水加至空气止回阀顶部)。

a、控制器进入步骤1(RINSE)，快洗3-8分钟，按动Extra Cycle键。

b、控制器进入步骤2(BACK WASH)，反洗1-8分钟，按Extra Cycle健。

c、控制器进入步骤3(BRINE/RINSE)，吸盐/慢洗2-58分钟，按动Extra Cycle健。

全自动软水器使用说明书产品概述：、工作流程图三、设备的系统说明四、设备的安装和运行五、设备安装示意图............................7六、流量型控制器调试步骤8七、时间型控制器调试步骤9八、故障排除11产品概述FLECK全自动控制器以闻名于世的FLECK 公司软化水技术为基础，它是将软水器的运行及再生的每一个步骤实现全自动控制，并采用时间、流量或感应器等方式来启动再生。

调整FLECK系列全自动软水器采用时间同步电机控制全部的工作程序，在7天或12 天范围内根据需要设定还原周期，二十四小时内任意选择还原时间，并可以对还原过程进行调整。

富来流量型全自动软水器采用流量控制全部工作程序，设备可连续（或间断）供水。

再生一由流量控制器自动启动再生装置，可根据需要自行设定再生程序。

由于FLECK系列全自动软水设备控制系统技术成熟、操作简便、采用了无铅黄铜阀体完全符合食品卫生要求，配以聚四氟乙烯（Teflon ）涂层活塞减小了阻力，延长了使用寿命，运行可靠。

FLECK系列全自动阀门应用于工业锅炉、热交换器、大型中央空调、宾馆饭店、食品工业、洗衣印染、医疗卫生等行业，该产品具有自动化程度高、交换容量大、结构紧凑、能耗低、省人工、无需日常保养等特点。

进口压力：0.2Mpa—0.6Mpa 工作温度：2C --50 C 出水硬度：w 0.03 mmol/L 使用电源：220V/50HZ AC 布置形式：单罐或多罐并联再生方式：顺流再生或逆流再生操作程序：自动程序控制使用树脂：001 X 7强酸性阳离子交换树脂我公司将为用户提供完善的技术服务。

MODEL2510、2750、2850、3150、2900、3900 工作流程图硬水经过控制阀进入树脂罐，经树脂层处理的水通过底步的布水器，进入沿着中心升降管向上，再通过控制阀流出。

硬水进入控制阀后经过：控制阀一中心升降管向下通过底部的布水器经过树脂层向上最后通过控制阀排水口排出1、工作状态2、反洗状态_________________________________ 童木3、再生状态6、盐罐注水4、慢速清洗状硬水进入控制阀后，向上进入注水器，然 后通过射流过程将盐罐中的还原剂吸入， 带还原剂的水流向下经过树脂层进入布水 器和升降管，再通过控制阀排水口排出。

中文说明书目录一、产品概述二、工作流程图三、工作系统说明四、设备的安装和运行五、设备安装示意图六、流量型控制器调试步骤七、时间型控制器调试步骤八、故障排除3150 中文操作手册一、产品概述FLECK 全自动控制器以闻名于世的FLECK 公司软化水技术为基础，它是将软水器的运行及再生的每一个步骤实现全自动控制，并采用时间、流量或感应器等方式来启动再生。

调整FLECK 系列全自动软水器采用时间同步电机控制全部的工作程序，在7 天或12 天范围内根据需要设定还原周期，二十四小时内任意选择还原时间，并可以对还原过程进行调整。

富来流量型全自动软水器采用流量控制全部工作程序，设备可连续（或间断）供水。

再生—由流量控制器自动启动再生装置，可根据需要自行设定再生程序。

由于FLECK 系列全自动软水设备控制系统技术成熟、操作简便、采用了无铅黄铜阀体完全符合食品卫生要求，配以聚四氟乙烯（Teflon）涂层活塞减小了阻力，延长了使用寿命，运行可靠。

FLECK 系列全自动阀门应用于工业锅炉、热交换器、大型中央空调、宾馆饭店、食品工业、洗衣印染、医疗卫生等行业，该产品具有自动化程度高、交换容量大、结构紧凑、能耗低、省人工、无需日常保养等特点。

进水口工作压力：0.2Mpa—0.6Mpa工作温度：2℃--50℃出水硬度：≤0.03 mmoI/L使用电源：220V/50Hz AC布置形式：单罐或多罐并联再生方式：顺流再生或逆流再生操作程序：自动程序控制使用树脂：001×7 强酸性阳离子交换树脂我公司将为用户提供完善的技术服务。

二、工作流程图3150 中文操作手册三、工作系统说明系统1单流量计程序控制，即时或延时再生系统。

延时再生：单罐、单流量计系统。

当流量计回零时，装置仍保持在供水服务状态，直至2.00am装置将自动启动再生。

即时再生：单罐、单流量计。

当流量计回零时，装置立即还原再生。

系统2两流量计互锁程序控制系统。

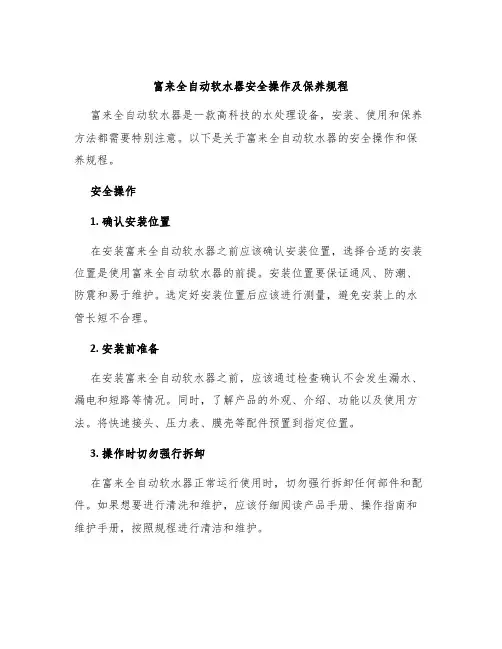

富来全自动软水器安全操作及保养规程富来全自动软水器是一款高科技的水处理设备，安装、使用和保养方法都需要特别注意。

以下是关于富来全自动软水器的安全操作和保养规程。

安全操作1. 确认安装位置在安装富来全自动软水器之前应该确认安装位置，选择合适的安装位置是使用富来全自动软水器的前提。

安装位置要保证通风、防潮、防震和易于维护。

选定好安装位置后应该进行测量，避免安装上的水管长短不合理。

2. 安装前准备在安装富来全自动软水器之前，应该通过检查确认不会发生漏水、漏电和短路等情况。

同时，了解产品的外观、介绍、功能以及使用方法。

将快速接头、压力表、膜壳等配件预置到指定位置。

3. 操作时切勿强行拆卸在富来全自动软水器正常运行使用时，切勿强行拆卸任何部件和配件。

如果想要进行清洗和维护，应该仔细阅读产品手册、操作指南和维护手册，按照规程进行清洁和维护。

4. 随时关注运行状态在富来全自动软水器正常运行使用时，应该随时关注运行状态，如果发现阀门开关异常、故障报错或者其他异常情况，应立即停止使用并联系售后客服。

5. 安全插座在使用富来全自动软水器时，应该使用安全插座。

将插头插入合适的插座，尽量避免多个电器共用同一个插座。

6. 与其他电器隔离在使用富来全自动软水器时，应该将它与其他电器进行隔离。

不要将富来全自动软水器放在湿润的地方或者水淹的地方。

7. 注意电源开关在使用富来全自动软水器时，应该特别注意电源开关。

必须先关闭电源开关，然后才能拔掉电源插头。

同时，在加水和维护富来全自动软水器时，应该关闭电源开关。

8. 变压器位置在富来全自动软水器开始工作前，必须确认变压器的位置。

同时，变压器也应该摆放在通风、干燥、稳定的位置上。

保养规程1. 日常保养在日常使用富来全自动软水器时，应按照操作手册规定进行清洁。

同时，应该保证过滤器、滤芯、活性炭和膜片的清洁和更换。

2. 定期维护在定期维护富来全自动软水器时，应使用专用工具进行清洗。

同时，应该检查活性炭、过滤器和膜片是否需要更换，以确保产品的性能。

富来克FLECK5600说明书富来克FLECK5600全自动软水控制器使用手册软化器操作手册富来克FLECK全自动软水器安装和启动程序富来克全自动软水器的安装，应根据制造商建议的入水口、出水口和排污口接管，且应符合相关管路规范。

1.将富来克全自动软水器控制阀手动转至工作位置，使水流入树脂罐。

当水流停止时，打开进出水口，直到管路内空气排尽，然后关闭进出水口。

注：可手动旋转控制阀前部的旋钮将其拨至不同的再生位置，直到显示软水器处于所需位置。

2.将控制阀手动转至反洗位置，使水经排水口流出3或4分钟。

3.取下控制阀后盖板。

4.确保盐的用量按制造商的建议设置。

如有必要，按设置说明书设置盐的用量。

将控制阀手动转至盐水重注位置，使水填充至空气止回阀顶。

5.手动转控制阀至盐水吸取位置，使控制阀从盐水罐中吸取水，直至停止。

6.接通电源，观察电机背部的视孔，看电机是否运转。

可通过向外滑动跳轮上的薄片，露出其上端，来设置再生日期。

每个薄片代表一天。

红色指针处的薄片代表当天。

当从红色指针顺时针转动时，可拉出或拨回薄片，获得需要的再生时间安排。

7.手动向前推进控制阀至盐水重注位置的始端，让控制阀自动返回至工作位置。

8.向盐水罐内加盐。

9.装上控制阀后盖。

10.确保旁通阀处于正常的工作位置。

控制阀传动组件(参见下页部件表)控制阀传动组件部件表编号数量部件号说明1. . . . . . . . . . . . . . . 1. . . . . . . . . . . . . . .14448-010. . . . . . . . . . . . . . . 外壳–带销1. . . . . . . . . . . . . . .14448-011. . . . . . . . . . . . . . . 外壳–带螺钉销孔1. . . . . . . . . . . . . . .14448-012 . . . . . . . . . . . . . . . 外壳–带翼形螺钉销孔1A . . . . . . . . . . . . . 1 . . . . . . . . . . . . . . 15494-01 . . . . . . . . . . . . . . . . “L”形支架–带销1 . . . . . . . . . . . . . . 15494-03 . . . . . . . . . . . . . . . . “L”形支架–带销2. . . . . . . . . . . . . . . 1 . . . . . . . . . . . . . . 13175. . . . . . . . . . . . . . . . . . . 电机固定板3. . . . . . . . . . . . . . . 1 . . . . . . . . . . . . . . 18743. . . . . . . . . . . . . . . . . . . 电机–120V, 60 Hz 1 . . . . . . . . . . . . . . 19659. . . . . . . . . . . . . . . . . . . 电机–24V, 60 Hz4. . . . . . . . . . . . . . . (2-3) . . . . . . . . . . . 11384. . . . . . . . . . . . . . . . . . . 螺钉–电机固定和接地线5. . . . . . . . . . . . . . . (3-5) . . . . . . . . . . . 13296. . . . . . . . . . . . . . . . . . . 螺钉–部件固定6. . . . . . . . . . . . . . . 1 . . . . . . . . . . . . . . 13017. . . . . . . . . . . . . . . . . . . 空转齿轮7. . . . . . . . . . . . . . . 1 . . . . . . . . . . . . . . 13018. . . . . . . . . . . . . . . . . . . 空转小齿轮8. . . . . . . . . . . . . . . 1 . . . . . . . . . . . . . . 13312. . . . . . . . . . . . . . . . . . . 弹簧–空转轮9. . . . . . . . . . . . . . . 1 . . . . . . . . . . . . . . 13164. . . . . . . . . . . . . . . . . . . 传动齿轮11. . . . . . . . . . . . . . 1 . . . . . . . . . . . . . . 13170. . . . . . . . . . . . . . . . . . . 主传动齿轮和轴12. . . . . . . . . . . . . . 1 . . . . . . . . . . . . . . 19205. . . . . . . . . . . . . . . . . . . 24 小时齿轮传动组件，银色1 . . . . . . . . . . . . . . 19205-01 . . . . . . . . . . . . . . . . 24 小时齿轮传动组件，棕褐色13. . . . . . . . . . . . . . 1 . . . . . . . . . . . . . . 13011. . . . . . . . . . . . . . . . . . . 再生驱动齿轮14. . . . . . . . . . . . . . 1 . . . . . . . . . . . . . . 14177. . . . . . . . . . . . . . . . . . . 旋钮–手动再生15. . . . . . . . . . . . . . 4 . . . . . . . . . . . . . . 13300. . . . . . . . . . . . . . . . . . . 球–直径1/4˝16. . . . . . . . . . . . . . 2 . . . . . . . . . . . . . . 13311. . . . . . . . . . . . . . . . . . . 弹簧–制动器–跳轮19. . . . . . . . . . . . . . 1 . . . . . . . . . . . . . . 14381. . . . . . . . . . . . . . . . . . . 跳轮装置–12天1 . . . . . . . . . . . . . . 14860. . . . . . . . . . . . . . . . . . . 跳轮装置–7天20. . . . . . . . . . . . . . 1 . . . . . . . . . . . . . . 13864. . . . . . . . . . . . . . . . . . . 跳轮环21. . . . . . . . . . . . . . 2 . . . . . . . . . . . . . . 14457. . . . . . . . . . . . . . . . . . . 弹簧–制动器–主传动齿轮22. . . . . . . . . . . . . . 1 . . . . . . . . . . . . . . 13014. . . . . . . . . . . . . . . . . . . 再生指针23. . . . . . . . . . . . . . 1 . . . . . . . . . . . . . . 11842. . . . . . . . . . . . . . . . . . . 电源线-标准24. . . . . . . . . . . . . . 2 . . . . . . . . . . . . . . 12681. . . . . . . . . . . . . . . . . . . 接线器（未标明）25. . . . . . . . . . . . . . 1 . . . . . . . . . . . . . . 13547. . . . . . . . . . . . . . . . . . . 线扣26. . . . . . . . . . . . . . 1 . . . . . . . . . . . . . . 13229. . . . . . . . . . . . . . . . . . . 后盖27. . . . . . . . . . . . . . 1 . . . . . . . . . . . . . . 13309. . . . . . . . . . . . . . . . . . . .前标签–褐色（米黄色底）1 . . . . . . . . . . . . . . 13437. . . . . . . . . . . . . . . . . . . .前标签–蓝色/银色（黑色底）28. . . . . . . . . . . . . . 1 . . . . . . . . . . . . . . 13310. . . . . . . . . . . . . . . . . . . .后标签–软水器1 . . . . . . . . . . . . . . 18520. . . . . . . . . . . . . . . . . . . .后标签–过滤器29. . . . . . . . . . . . . . 1 . . . . . . . . . . . . . . 13348. . . . . . . . . . . . . . . . . . . .装饰带▲30 . . . . . . . . . . . . . .1 . . . . . . . . . . . . . . 60514. . . . . . . . . . . . . . . . . . . .盐水凸轮组件, 3–18 lbs1 . . . . . . . . . . . . . . 60514-01 . . . . . . . . . . . . . . . . .盐水凸轮组件, 6–36 lbs1 . . . . . . . . . . . . . . 60514-02 . . . . . . . . . . . . . . . . .盐水凸轮组件–时间调整型34. . . . . . . . . . . . . . 2 . . . . . . . . . . . . . . 12473. . . . . . . . . . . . . . . . . . . .螺钉–固定▲35 . . . . . . . . . . . . . .1 . . . . . . . . . . . . . . 12037. . . . . . . . . . . . . . . . . . . .垫圈37. . . . . . . . . . . . . . 1 . . . . . . . . . . . . . . 15151. . . . . . . . . . . . . . . . . . . .螺钉–旋钮38. . . . . . . . . . . . . . 1 . . . . . . . . . . . . . . 14176. . . . . . . . . . . . . . . . . . . .阀位置转盘–标准1 . . . . . . . . . . . . . . 14278. . . . . . . . . . . . . . . . . . . .阀位置转盘–低流量1 . . . . . . . . . . . . . . 16715. . . . . . . . . . . . . . . . . . . .阀位置转盘–过滤器39. . . . . . . . . . . . . . 1 . . . . . . . . . . . . . . 14175. . . . . . . . . . . . . . . . . . . .旋钮标签–米黄色1 . . . . . . . . . . . . . . 14207. . . . . . . . . . . . . . . . . . . .旋钮标签–银色▲40 . . . . . . . . . . . . . .1 . . . . . . . . . . . . . . 40214. . . . . . . . . . . . . . . . . . . .螺钉，盐水凸轮t不和过滤阀一起使用。

富来克全自动软化水设备操作使用手册(精)一、产品介绍富来克全自动软化水设备是一款用于软化水质的设备，可用于家庭、工业、商业等多种领域。

该设备采用高效的离子交换树脂作为软化介质，可将水中的钙镁离子等硬度物质去除，提高水的软化程度，改善用水质量。

操作简便，使用方便，是一种理想的水处理设备。

二、设备参数项目参数型号FLK-ZYY-001最大容量1m³/h工作压力0.15-0.6Mpa工作温度5-50℃进口口径DN25出口口径DN25介质种类离子交换树脂介质容量30L控制方式自动控制三、操作说明1. 储盐箱操作1.打开储盐箱盖，将食盐（或专用软化盐）倒入储盐箱中，装填量不得超过储盐箱的1/2。

2.关闭储盐箱盖并锁紧。

注意：使用专用软化盐的效果更佳，如果使用食盐，建议选用工业级食盐。

2. 控制阀操作1.向控制阀中注入水，并将控制阀连接到设备进出水管道上。

2.按下控制阀上的开关键，设备将开始工作。

此时，控制阀上的指示灯为绿色，表示设备正常运行。

3.当设备开始工作时，控制阀上的液晶显示屏上将显示设备的运行状态。

注意：在连接控制阀和进出水管道前，应先关闭进出水管道的水龙头，并放空水管道中的水。

3. 状态显示设备运行时，控制阀上的液晶显示屏上将显示设备的运行状态，主要显示以下几个方面：1.进水压力：显示进水管道中的水压，单位为MPa；2.出水水量：显示设备处理出的水量，单位为m³/h；3.进水水质：显示进水中钙镁离子的含量（硬度）；4.出水水质：显示处理后出水中钙镁离子的含量（硬度）。

4. 维护与保养1.每隔一段时间，需要对设备进行清洗，以保证设备的正常运行，并延长设备使用寿命。

2.清洗设备前，需要先关闭进出水管道的水龙头，并将设备排空水。

3.用净水将设备中的离子交换树脂彻底清洗干净，并在清洗过程中检查设备中的树脂是否有磨损、老化等情况。

4.若发现离子交换树脂磨损、老化等情况，需及时更换。

四、使用常见问题1. 设备运行出现故障，怎么办？若设备运行出现故障，建议先检查进出水管道是否有水流，以及进出水管道的水压是否正常。

全自动软水器富莱克FLECK产品使用手册MODEL FLECK2510、2750、2850 、2900、3150、3900 CONTROL VALVE产品概述FLECK全自动控制器以闻名于世的 FLECK公司软化水技术为基础，它是将软水器的运行及再生的每一个步骤实现全自动控制，并采用时间流量或感应器等方式来启动再生。

由于FLECK系列全自动软水设备控制系统技术成熟、操作简便、富来控制器采用了无铅黄铜阀体完全符合食品卫生要求，配以聚四氟乙烯（Teflon）涂层，活塞减小了阻力，延长了使用寿命，运行可靠。

FLECK系列全自动软水器可用于工业锅炉、热交换器、宾馆饭店、食品工业、戏衣印染、医疗卫生等行业，该产品具有自动化程度高、交换容量大、结构紧凑、能耗低、省人工、无需日常保养等特点。

系统技术参数进口压力：0.2 Mpa-0.6 Mpa工作温度：2 ℃—50℃出水硬度：≤0.03mmol/L使用电源：220v /50Hz AC布置形式：单罐或双罐并联再生方式：顺流再生操作程序：自动程序控制使用树脂：001×7强酸性阳离子交换树脂海扬公司将为用户提供完善的技术服务及售后服务。

MODEL2150、 2750、2850、2900、3150、3900机械式流量控制再生型流量的设定流量控制盘* 24 HOUR GEAR：在标准的即时再生系统中，没有24 HOUR GEAR（时间盘）按树脂罐内装填树脂的交换能力算出周期制水量，减去必要的储备量后的值就是所设定的流量。

向外提出流量盘并转动，使设定的流量数对准流量盘上的白色圆点，然后松开流量盘，注意让齿轮啮合好。

注意：最初安装流量计后应进行检查：1、转动手动再生阀，走一遍程序。

2、顺时针转动程序轮或顺时针转动中心轮，使设定的流量数对准小白点。

3、可随时改变设定的流量。

时间的设定（*仅指带有延时功能的系统）压下红色按扭，松开与24小时时间盘的啮合。

转动时间盘，使当天的真实时间对准写有“time of day”的箭头。

富来克全自动软化水设备操作使用手册富来克FLECK8500/TwinFlo100e控制器调试步骤一:准备工作和注意事项a、软水设备在调试及运行前应按厂家要求安装完毕进、出水、排污管道和阀门;b、自来水、电源及排水沟准备就绪;c、打开旁通阀,让自来水冲洗管道至出水变清,然后关闭阀门;d、控制器再生程序分别为:1、快洗(Rinse2、反洗(Backwash3、吸盐与慢洗(Brine/Rinse4、盐箱注水(Brine Refill。

工作指示富莱克,全自动软化水设备,水处理耗材工作状态—灯亮当天再生—灯闪ServiceFlow 水量指示—灯闪编程模式指示灯 Program P。

M。

下午指示灯正向Up键再生Extra Cycle键反向Down键Step 1-Rinse Step 3-Brine/ RinseStep 2-Backwash Step 4-Brine Refill二:富来克软水设备调试工作富莱克,全自动软化水设备,水处理耗材1.控制器到工作位置,让水流进树脂罐,当水流停止时,打开阀门以放尽罐中空气,然后关闭阀门;2. 插上电源,观[察是否工作;3. 控制器时间设定,按动Up或Down键可调整时间,连续按住可连续调整;4. 控制器简单编程(控制器时间非12:01PMi. 同时按住Up或Down键,5秒后控制器进入编程模式,此时编程指示灯亮,每按一次Extra Cycle键,控制器程序进入下一步程序;ii. 产水量设定按动Up或Down键可以设定软水器再生前的产水量;iii. A Off:流量型专用参数,不得更改。

iv. 退出编程按动Extra Cycle键,控制器退出编程模式。

5. 控制器全面编程富莱克,全自动软化水设备,水处理耗材按动Up或Down键,将时间设定为12:01PM(必须设定为该时间,才可以进行全部程序内容的调试;然后通过按动Up、Down、Extra Cycle键即可进行对控制器全部程序内容的编程,程序内容及步骤见附表《控制器全面编程及相关代号的意义列表。

全自动软水器说明书范本1. 产品简介全自动软水器是一种用于去除水中硬水离子的设备，采用离子交换树脂，通过软水交换离子的方式，将水中的钙、镁等金属离子去除，从而达到软化水质的目的。

适用于家庭自来水、井水等各类水源。

2. 安装步骤a. 选择安装位置，确保设备离水源和电源有一定距离，并且便于使用和维护。

b. 连接进水管，排水管，以及相应的电源线，确保连接牢固。

c. 打开水源，检查是否有漏水现象，如果有漏水，则需要重新调整连接。

3. 操作方法a. 按下电源开关，进入软水器工作状态。

b. 调整软水器的设置，根据实际水质和需要设定软化水质的等级和容量。

c. 定期检查盐料水位，及时补充盐料，以保证软水器的正常运行。

4. 使用注意事项a. 定期清洗软水器过滤器和盐槽，确保不堵塞和不污染。

b. 使用适量的盐料和注意水质状况，以避免过度软化或者未能达到软化效果。

c. 在停电或长期不使用时，需将软水器设为休眠状态，并进行必要的保养和清洗。

5. 维护与保养a. 定期更换软水器的树脂颗粒和过滤介质，以保证软化水质效果。

b. 定期清洗水槽和盐槽，保持清洁。

c. 如遇到故障和问题，请及时联系售后服务，或者专业维修人员进行维护处理。

感谢您对我们产品的信任与支持。

我们会持续努力，为您提供更好的产品和服务。

如果您有任何问题或建议，请随时联系我们。

祝您使用愉快！当您使用全自动软水器时，请务必依照以下的注意事项和维护方法来操作。

6. 使用注意事项：a. 使用适量的盐料：在软水器内，通过盐料来产生软化水质，因此需要确保软水器中含有足够的盐料。

请根据软水器的型号和使用情况来确定盐料的使用量，过少的盐料可能会影响软水器的正常运行，过多的盐料则会导致过度软化。

请按照说明手册中的指导来添加盐料，并定期检查盐槽的盐料水位，确保软水器的正常运行。

b. 注意水质状况：软水器主要是用来处理硬水，对于其他水质问题如污染和细菌，软水器并不能提供解决方案。

在安装软水器之前，请确保对水质进行了充分的测试和了解，以便选择适当的水处理设备来解决不同的水质问题。

全自动软化水设备操作说明书目录一、产品概述二、工作流程图三、设备的系统说明四、设备的安装和运行五、设备安装示意图六、流量性型控制器调试步骤七、时间型控制器调试步骤八、故障排除一、产品概述进口压力：0.2Mpa—0.6Mpa工作温度：2℃—50℃出水硬度：≤0.03mmol/L使用电源：220V／５０ＨｚＡＣ控制程序：全自动控制使用树脂：001×7强酸性阳离子交换树脂二、工作流程图1、工作状态硬水经过阀进入树脂罐，经树脂层处理的水通过底步的布水器，进入沿着中心升降管向上，在通过控制阀流出。

2、反洗状态硬水进入控制阀后经过，控制阀中心升降管向下通过底步的布水器经过树脂层向上最后通过控制阀排水口排出。

3、再生状态硬水进入控制阀后向上进入注水器，然后通过射流过程将盐罐中的还原剂吸入，带带还原剂的水流向下经过树脂层进入布水器和升降管，在通过控制阀排水口排出。

4、慢速清洗状态硬水经控制阀进入树脂罐经树脂层处理过的水通过底步的布水器然后沿着中心的升降管向上，在通过控制阀流出。

5、快速清洗状态硬水经控制阀进入树脂罐向下，经过树脂层后进入布水器沿升降管向上，最后通过控制阀排水口排出。

其流速比慢速清洗稍快，6、盐罐注水状态硬水进入控制阀，在向设备供水的同时，经注水器通过盐水阀向盐罐注水。

软水器工作系统说明系统4单流量计程序控制，即时或延时再生系统；延时再生；单罐，单流量计系统。

当流量计回零时，装置仍保持在供水服务状态，直至2．00am装置将自动启动再生。

即时再生；单罐，单流量计，当流量计回零时，装置立即还原再生。

系统5两流量计互锁程序控制系统；两罐两流量计互锁系统。

两罐同时供水服务，当两流量计中一个回零时，此罐开始再生。

另一罐仍保持供水服务，直至回零后，再等第一罐再生完毕即使这一灌流量计也已回零；这一罐才开始再生。

当用水需求量大时可多个系统并联工作。

系统6单流量计先后再生控制系统；两罐，单流量计，两罐同时供水工作，当流量计回零时，主关开始再生。
