建筑设计画图规范

最新建筑设计图纸规范标准建筑设计图纸是建筑项目实施过程中的重要技术文件，它详细记录了建筑物的尺寸、结构、材料以及施工要求等信息。

随着建筑技术的发展和建筑法规的更新，建筑设计图纸规范标准也在不断地进行调整和完善。

以下是最新建筑设计图纸规范标准的主要内容：1. 总则- 设计图纸应遵循国家和地方的建筑法规、标准以及行业规范。

- 图纸应清晰、准确、完整，便于施工人员理解和执行。

2. 图纸分类- 建筑施工图：包括平面图、立面图、剖面图等，展示建筑物的各个面和内部结构。

- 结构施工图：详细描述建筑物的结构系统、构件尺寸和材料要求。

- 电气施工图：包括电气系统的布局、设备安装和电缆布线等。

- 给排水施工图：展示给水、排水、雨水系统的设计和施工要求。

- 暖通空调施工图：描述暖通空调系统的布局、设备安装和管道布置等。

3. 图纸内容- 每个图纸应包含标题栏，注明工程名称、图纸编号、比例、设计单位、设计人等信息。

- 图纸应使用统一的图例和符号，以确保信息的一致性。

- 所有尺寸、标高和材料规格应清晰标注，避免歧义。

4. 图纸表达方式- 使用标准化的绘图工具和软件，确保图纸的规范性和准确性。

- 图纸应采用适当的比例，以便于阅读和施工。

- 对于复杂的结构或构件，应提供详细的放大图或剖面图。

5. 设计参数和计算书- 设计图纸应附有相应的设计参数表和计算书，以证明设计的合理性和安全性。

- 计算书应包括荷载分析、结构分析和材料选择等内容。

6. 施工说明- 图纸应附有施工说明，包括施工顺序、施工方法和特殊施工要求等。

- 施工说明应简洁明了，便于施工人员理解和执行。

7. 环保和节能要求- 建筑设计应符合环保和节能的相关标准，图纸中应体现绿色建筑的理念和措施。

8. 安全和健康要求- 设计图纸应考虑到施工人员的安全和健康，避免设计中存在安全隐患。

9. 审查和批准- 所有设计图纸在提交施工前，应经过专业审查，并取得相关部门的批准。

10. 更新和维护- 设计图纸在施工过程中如有变更，应及时更新，并通知所有相关人员。

建筑工程制图规范在建筑工程中，制图是非常重要的环节之一，它是建筑设计与实际施工之间的桥梁。

为了确保建筑工程的设计、施工与使用的统一性、合理性和可行性，制图必须符合一定的规范。

本文将从建筑工程制图的概念、表达要求和常用符号等方面，介绍建筑工程制图规范。

一、建筑工程制图的概念建筑工程制图是指将建筑设计方案用图形的形式进行表达和传递的过程。

它包括建筑图纸的绘制和建筑图样的标注、注释等操作。

建筑工程制图不仅要准确、明确地表达设计意图，还要能够为施工提供清晰的指导。

建筑工程制图可以分为平面图、立面图、剖面图、施工图等不同类型。

每一种图纸都有自己的要求和规范，以保证设计的准确性和可操作性。

二、建筑工程制图的表达要求1. 尺寸与比例：建筑图纸中的尺寸必须准确，并且符合比例关系。

通常使用原比例和放大比例两种方式表达。

2. 符号与标识：建筑图纸中的符号和标识要统一清晰，以确保不同人员能够准确理解。

3. 标注与注释：建筑图纸中需要标注和注释的内容包括材料、构件、尺寸、设备、图例等。

这些标注和注释都必须明确且易于理解。

4. 细节与绘图技巧：对于一些细节部分，建筑图纸需要加以重点表达。

同时，绘图技巧的运用也能提高图纸的可读性和美观度。

三、建筑工程制图的常用符号1. 标志性符号：如平面图中的北方向箭头、立面图中的正方向标识等。

2. 材料与构件符号：如墙体、门窗、楼梯等的图例标志。

3. 尺寸符号：如直线箭头表示尺寸起点和终点，水平线表示线中的尺寸等。

4. 设备与设施符号：如空调、电源、给排水等的符号标识。

5. 标注符号：如文字注释符号、施工构造标注符号等。

这些符号是建筑工程制图中常用的，熟练运用这些符号符合规范的绘制图纸对于建筑工程的设计与施工至关重要。

四、总结建筑工程制图规范对于建筑工程的设计与施工具有重要的指导作用。

准确、优秀的建筑图纸既能够帮助设计人员表达设计意图，也能够为施工人员提供清晰的指导。

建筑工程制图的概念、表达要求和常用符号都是建筑工程制图规范中的重要内容。

用户在绘制建筑平面图时，无论是绘制底层平面图、楼层平面图、屋顶平面图等时，应遵循相应的绘制要求，才能使绘制的图形更加符合规范1.图纸幅面A4图纸幅面是210×297mm，A3图纸幅面是297×420mm，A2图纸幅面是420 ×594mm，A1图纸幅面是594×841mm，其图框的尺寸见相关的制图标准。

2.图名及比例建筑平面图的常用比利是1：50、1：100、1：150、1：200、1：300.图样下方应注写图名，图名下方应绘一条短粗实线，右侧应注写比例，比例字高宜比图名的字高小一号或二号。

3.图线图线的基本宽度b可从下列线宽系列中选取：0.18、0.25、0.35、0.5、0.7、1.0、1.4、2.0mm。

当用户选用A2图纸时，建议选用b=0.7mm（粗线）、0.5b=0.35mm（中线）、0.25mm（中线）、0.25b=0.18mm（细线），当用户选用A3图纸时，建议选用b=0.5mm（粗线）、0.5b=0.25mm（中线）、0.25b=0.13mm(细线）。

在AutoCAD中，实现为Continuous、虚线为ACAD_ISOO2W100或dashed、单点长画线为ACAD_ISOO4W100或Center、双点长画线为ACAD_ISOO5W100或Phantom。

4.字体汉字字型优先考虑采用hztxt.shx和hzst.shx；西文优先考虑romans.shx和simplex或txt.shx。

5.尺寸标注尺寸界限应用细实线绘制，一般应与被注长度垂直，其一端应离开图样轮廓线不小于2mm，另一端宜超出尺寸线2~3mm。

尺寸起止符号一般用中粗（0.5b）斜短线绘制，其斜度方向与尺寸界线成顺时针45°，长度宜为2~3mm。

半径、直径、角度与弧长的尺寸起止符号，宜用箭头表示。

互相平行的尺寸线，应从被注写的图样轮廓线由近向远整齐排列，应将大尺寸标在外侧，小尺寸标在内侧。

建筑工程图纸设计规范1. 引言建筑工程图纸设计规范是为了确保建筑项目的顺利实施和施工质量的保证而制定的准则。

本文档旨在向建筑师、工程师、设计师和其他相关人员提供一系列标准和指导，以确保图纸设计的合理性、准确性和一致性。

2. 标准化术语在本文档中，以下术语应遵循统一定义：•建筑平面图：展示建筑物水平剖面的平面图。

•立面图：展示建筑物正面或侧面视图的图纸。

•剖面图：展示建筑物沿垂直方向切割后的视图。

•细部构造图：呈现建筑细节和连接方式的详细图纸。

3. 图纸设计规范3.1 页面设置•图纸尺寸应符合国际标准或相关行业标准，并定义清晰可见的边界线。

•图形及文字应与边界线之间有适当距离。

•应为每个页面提供唯一且说明性强的标题。

3.2 图形表示•应采用统一的符号和标注，遵循行业规范和标准。

•标注文字应清晰、易读，并保证与图纸比例一致。

•使用不同线型和颜色来区分不同元素，方便理解和辨认。

3.3 图纸标注•每个图纸应包含项目名称、图纸编号、版本号、绘图日期等关键信息。

•所有图纸上的文字应为统一字体，并至少具备两种不同字重以表达不同含义。

•应提供适当数量的尺寸标注，确保设计准确性。

3.4 图层设置•应为每个图纸设置适当的图层，以便于对构件进行独立编辑和控制。

•图层命名应明确且具有一定的层级结构，以方便查找和管理。

3.5 细部构造图•细部构造图应包含建筑物各组成部分、连接方式、材料明细等相关信息。

•构件连接细节必须展示清晰且准确，确保施工质量和安全性。

4. 结论本文档总结了建筑工程图纸设计规范的主要内容。

这些规范旨在确保建筑项目的顺利进行，并在施工过程中提供设计准确性和一致性。

建筑师、工程师和相关人员应遵循这些规范，以确保图纸设计的质量和可行性。

这将有助于提高建筑项目的成功完成率，并增加项目的可持续性发展。

建筑工程制图规范建筑工程制图规范是指在建筑设计和施工中，规范化制作和使用专业图纸的一套准则和要求。

以下是一套基本的建筑工程制图规范：一、图纸的纸张规格和图幅封面标准1. 图纸纸张规格一般采用A系列纸张，如A0、A1、A2等。

图纸应采用白纸编制，清晰明亮，纸张应平整，无皱、波纹等缺陷。

2. 图框封面标准应包括项目名称、编制部门、图号、图名、图纸比例、日期、审核和签字等信息。

二、图纸比例1. 建筑平面图一般采用1:100至1:500的比例；立面图一般采用1:50至1:200的比例；剖面图一般采用1:100至1:200的比例。

2. 比例尺应标注在图纸上，并经常检查比例标注是否正确。

三、图例和符号1. 图例应一致、简洁明了，图例中的图符和文字应有一定的大小和粗细要求。

2. 符号应按照国家和地区的标准规定使用，如建筑行业标准、国家标准等。

3. 符号应绘制规范，线条清晰，不得有重影、断线、缺角等情况。

四、线条和字体1. 线条的粗细应适度，避免过粗或过细，保持线条的清晰度。

常用线条的线型应按照标准规定使用，如实线、虚线、点线等。

2. 字体应统一，大小适中，清晰易读。

字体一般采用宋体或等线字体，不得使用艺术字体。

五、图纸格式1. 建筑平面图的编制应按照建筑设计规范要求，包括项目的布局、功能分区、空间尺寸、建筑结构等信息。

2. 立面图应清晰明了，包括建筑物的外立面形象、建筑材料和窗户等装饰元素。

3. 剖面图应能准确表示建筑物的内部结构，包括墙体、柱子、楼梯、管道等。

六、图纸质量要求1. 图纸应经过审核和审查，确保图纸的准确性和合理性。

2. 图纸应规范的保存和归档，并按照施工进度和需要及时更新和补充。

3. 图纸应按照标准的图纸抄写要求进行制作，确保图纸的清晰度和可读性。

七、图纸的编号和归档1. 图纸应按照一定的编号规则进行编制，确保图纸的唯一性和顺序性。

2. 图纸应严格按照项目的建设顺序进行归档，方便查找和使用。

对于已完成的图纸，应按照规定进行归档保存。

CAD建筑室内设计制图规范和技巧无规矩不成方圆，尤其是在工程建设行业，到处是规范，满眼都是标准。

当然这些都是工程建设的设计施工标准。

一、CAD制图规范1、基本要求1．所有设计室出的图纸都要配备图纸封皮、图纸说明、图纸目录。

A．图纸封皮须注明工程名称、图纸类别（施工图、竣工图、方案图）、制图日期。

B．图纸说明须对工程进一步说明工程概况、工程名称、建设单位、施工单位、设计单位或建筑设计单位等。

2．每张图纸须编制图名、图号、比例、时间。

3．打印图纸按需要，比例出图。

2、常用制图方式常用比例1:1，1:2，1:3，1:4，1:5，1:6，1:10，1:15，1:20，1:25，1:30，1:40，1:50，1:60，1:80，1:100，1:150，1:200，1:250，1:300，1:400，1:5003．细实线:0.1mm填充线、尺寸线、尺寸界限、索引符号、标高符号、分格线。

4．细虚线:0.1-0.13mm1)室内平面、顶面图中未剖切到的主要轮廓线。

2)建筑构造及建筑装饰构配件不可见的轮廓线。

3)拟扩建的建筑轮廓线。

4)外开门立面图开门表示方式。

5.细点划线:0.1-0.13mm中心线、对称线、定位轴线。

6.细折断线:0.1-0.13mm不需画全的断开界线。

二、打印出图笔号1-10号线宽设置1号红色 0.1mm 6号紫色 0.1-0.13mm2号黄色 0.1-0.13mm 7号白色 0.1-0.13mm3号绿色 0.1-0.13mm 8.9号灰色 0.05-0.1mm 4号浅兰色 0.15-0.18mm 10号红色 0.6-1mm5号深兰色 0.3-0.4mm10号特粗线:1)立面地坪线2)索引剖切符号3)图标上线4)索引图标中表示索引图在本图的短线四、剖切索引符号1. m: ø12mm(在A0、A1、A2、图纸)2. m: ø10mm(在A3、A4图纸)3.特粗线到索引线为剖视方向4. A: 字高5mm(在A0、A1、A2、图纸) 字高4mm(在A3、A4图纸)5. B-01:字高3mm(在A0、A1、A2、图纸) 字高2.5mm(在A3、A4图纸)6.A为索引图号，B-01为索引图纸号，B-01为“”表示索引在本图。

建筑设计制图规范建筑设计制图规范是为了保证建筑设计过程中的图纸编制规范化、标准化，确保设计图纸的质量和准确性。

它是建筑设计过程中的重要组成部分，对于各个专业的工程师、设计师和施工方都具有重要的指导意义。

下面是关于建筑设计制图规范的一些要点：1. 图幅和比例尺的选择：建筑设计图纸的图幅应根据项目的规模和要求来选择，在一定范围内要尽量缩小图纸的规格。

常用的图幅包括A0、A1、A2、A3、A4等，比例尺的选择应根据图幅和图纸内容来确定。

2. 图面的布局：图面应以纵向的方式进行布局，上方应标明项目名称、图纸名称和图号等详细信息，下方留出一定的空白区域用于标注图例和注释。

图纸的左侧应标明项目的北方向和比例尺，右侧应标示设计单位、设计人员和审核人员的名称和签名。

3. 图形的绘制：建筑设计图纸中的建筑平面、立面、剖面和细部等图形应按照标准的图形符号和线型进行绘制。

图形符号和线型的选择应符合国家标准，并根据具体需求进行适当的调整。

绘图的笔触要流畅、连续，避免出现断线、断笔现象。

4. 字体和文字的标注：建筑设计图纸中的字体应选用标准的工程字体，字体的尺寸、间距和粗细应适合图纸的比例尺。

文字的标注应符合国家标准和规范要求，在标准的文字排列格式基础上，要注意文字的对齐、居中和对称等布局。

5. 标志和图例的设置：建筑设计图纸中的标志和图例应清晰、明确，能够准确地表示图纸的内容和意图。

标志和图例的颜色要与图纸的背景色进行对比，保证其能够清晰可见。

图例的内容要包括图纸的编号、名称和比例尺等重要信息。

6. 注释和说明的编写：建筑设计图纸中的注释和说明要简明扼要，准确表达设计和施工要求。

注释和说明的文字要与绘图的线型进行区分，并于相关图形相隔一定距离。

注释和说明要表达的内容包括设计的具体要求、材料的规格和施工的注意事项等。

7. 图纸质量和保存：建筑设计图纸在编制过程中要保证其质量和准确性。

图纸上的尺寸要精确，图形要平衡和比例协调，符号要正确、清晰。

建筑设计重要制图规范 孝感学院城建学院宋阳制一1.线宽 即图线的宽度。

图线的宽度分粗、中、细三种，粗线线宽用 “b” 表示，中线线宽为0.5b ，细线线宽为0.35b 。

b 值应根据图形复杂程度与比例大小在线宽系列中选取2比例的注写：比例宜注写在图名的右侧，字的底线应取平齐，比例的字高，应比图名字高小一号或二号。

示例： 平面图 1:1003尺寸注法；⑷尺寸数字图样上所注写的尺寸数字是物体的实际尺寸。

尺寸单位除标高及总平面图以米（m）为单位外，其它均以毫米（mm）为单位。

尺寸数字的读取方向：水平方向字头朝上；竖直方向字头朝左；倾斜方向字头有朝上的趋势。

避免在30°斜线区内注写尺寸数字。

尺寸数字应依其读数方向写在尺寸线的上方中部，如没有足够的注写位置，最外面的数字可注写在尺寸界线的外侧，中间相邻的尺寸数字可错开注写。

任何图线不得穿过尺寸数字，不可避免时，应将图线断开。

(二)尺寸的排列与布置2.互相平行的尺寸线，应从被注的图样轮廓线由里向外整齐排列，小尺寸在里面，大尺寸在外面。

尺寸线距图样轮廓线的距离不小于10mm，平行排列的尺寸线的间距宜为7～10mm。

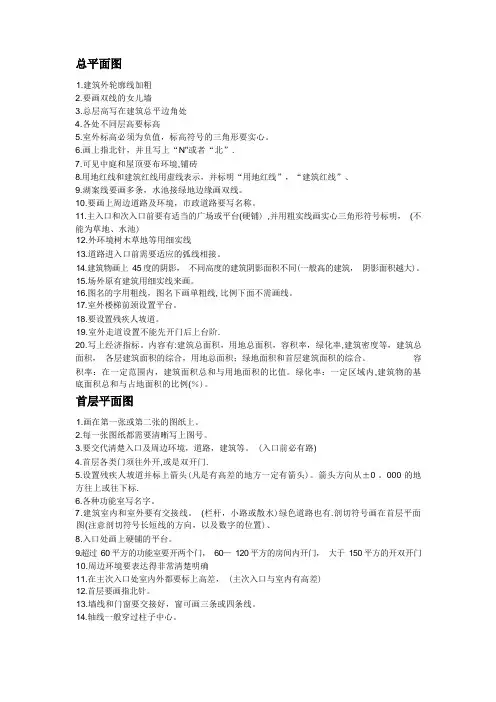

二、建筑平面图的表达内容1、剖切到的与未剖切到但可见部分的轮廓线其中被剖切到的墙柱轮廓线画成粗实线，剖切到的钢筋混凝土构件应涂黑。

其中被剖切的次要建筑构造(包括构配件)的轮廓线，如隔墙，门扇线（门开启线）等用中实线。

建筑构配件的可见轮廓线，如楼梯、踏步、台阶、厨房设施、卫生器具等用细线。

2、楼梯3、定位轴线在建筑平面图中各承重构件的位置应画出定位轴线。

定位轴线用细点画线绘制4、尺寸外部尺寸：在建筑平面图中，外墙应注三道尺寸。

第一道尺寸，外轮廓尺寸，总长总宽。

第二道尺寸，轴线间的距离，用以说明房间的开间及进深的尺寸。

第三道尺寸，门窗洞宽度及定位尺寸。

内部尺寸。

房间的净空大小和室内的门窗洞、孔洞、墙厚和固定设施的大小与位置。

5、指北针指北针宜用细实线绘制，圆的直径为24mm，指北针尾宽为3mm；在指针尖端处，注“北”或“N”字。

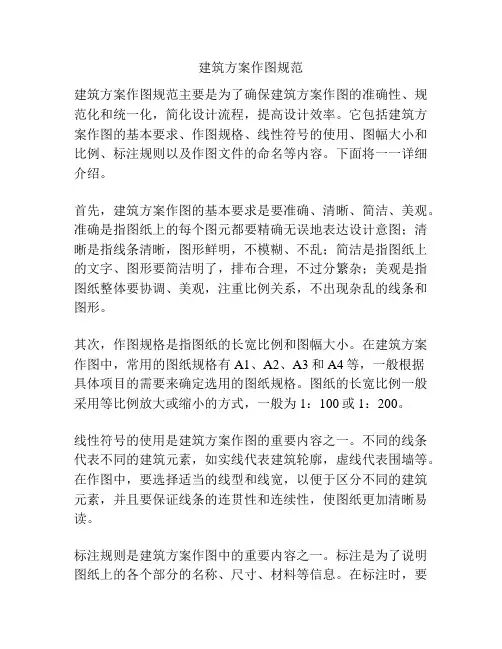

建筑方案作图规范建筑方案作图规范主要是为了确保建筑方案作图的准确性、规范化和统一化，简化设计流程，提高设计效率。

它包括建筑方案作图的基本要求、作图规格、线性符号的使用、图幅大小和比例、标注规则以及作图文件的命名等内容。

下面将一一详细介绍。

首先，建筑方案作图的基本要求是要准确、清晰、简洁、美观。

准确是指图纸上的每个图元都要精确无误地表达设计意图；清晰是指线条清晰，图形鲜明，不模糊、不乱；简洁是指图纸上的文字、图形要简洁明了，排布合理，不过分繁杂；美观是指图纸整体要协调、美观，注重比例关系，不出现杂乱的线条和图形。

其次，作图规格是指图纸的长宽比例和图幅大小。

在建筑方案作图中，常用的图纸规格有A1、A2、A3和A4等，一般根据具体项目的需要来确定选用的图纸规格。

图纸的长宽比例一般采用等比例放大或缩小的方式，一般为1：100或1：200。

线性符号的使用是建筑方案作图的重要内容之一。

不同的线条代表不同的建筑元素，如实线代表建筑轮廓，虚线代表围墙等。

在作图中，要选择适当的线型和线宽，以便于区分不同的建筑元素，并且要保证线条的连贯性和连续性，使图纸更加清晰易读。

标注规则是建筑方案作图中的重要内容之一。

标注是为了说明图纸上的各个部分的名称、尺寸、材料等信息。

在标注时，要选择适当的字号和字体，使标注清晰易读，并且要注意标注的位置和方向，以便于阅读和理解。

此外，作图文件的命名也是建筑方案作图中的重要环节。

作图文件的命名要规范、统一，一般采用项目名称+图纸名称+版本号的方式进行命名，如"项目名称_A1方案图_V1.0"。

这样可以方便查找和管理图纸文件，避免混乱和错误。

综上所述，建筑方案作图规范对于确保建筑方案作图的准确性、规范化和统一化起到了重要作用。

建筑方案作图规范不仅可以提高设计效率，还可以减少错误和纠正成本，提高设计质量，使建筑方案作图更加科学、规范和可读性强。

对于设计人员来说，遵循建筑方案作图规范是必要的，可以提高工作效率和设计质量。
