附着式升降脚手架检测要点上课讲义

1★所有主要承力构件应无明显塑性变形、裂纹、严重锈蚀等缺陷2★竖向主框架各杆件的轴线应汇交于节点处相邻竖向主框架的高差≤30mm3桁架上、下弦应采用□整根通长杆件，或设置□刚性接头横杆不连续。

4★架体构造：空间几何不可变体系的稳定结构平行四边形结构不属于几何不可变体系的稳定结构，只有加斜腹杆的三角形结构才属于几何不可变体系的稳定结构，在主竖框垂直建筑物主体结构平面内也应形成三角形不可变体系的稳定结构。

5★立杆间距应小于等于1.5m的要求见上、下图，对比。

竖框设置少，特别是在拐角处。

6★纵向水平杆的步距小于等于1.8m的要求见上图，对比；超过。

在一楼层的高度内应加设一层横杆。

很多横杆不连贯7★剪刀撑在架体外立面应沿全高设置，水平夹角应满足45º～60º8★物料平台不得与附着式升降脚手架各部位和各结构构件相连，其荷载应直接传递给建筑工程结构如果卸料平台外栏杆压到护栏上，而护栏与爬架是连接的，则力将传给爬架9★脚手板设置：架体底部铺设严密，与墙体无间隙，操作层脚手板应铺满、铺牢，孔洞直径小于25mm。

脚手板的下部应采用安全网兜底。

断口位置的底板及踢脚板及外围护10★扣件、连接螺栓应齐全、紧固，扣件螺栓拧紧力矩应为40N·m～65N·m11★架体构造尺寸支承跨度直线型≤7/ m设计的合理性。

支承跨度折线或曲线型架体，相邻两主框架支撑点处的架体外侧距离≤m沿外围测量。

水平悬挑长度不大于2/m，且不大于跨度的1/2架体悬臂高度不大于2/5架体高度，且不大于6m在两个支座是，最下面支座下应，留一层爬架，当最上面（由下向上第3个）支座安装完毕，才可再提升。

这样上悬臂高度为1/3。

如图水平悬挑端以竖向主框架为中心对称斜拉杆水平夹角≥45°12★附墙支架每个竖向主框架所覆盖的每一楼层处应设置一道附墙支架使用工况，应将竖向主框架固定于附墙支座上支顶防坠、翻板防坠及中间孔插销都属于固定，但最可靠的固定为中间插销。

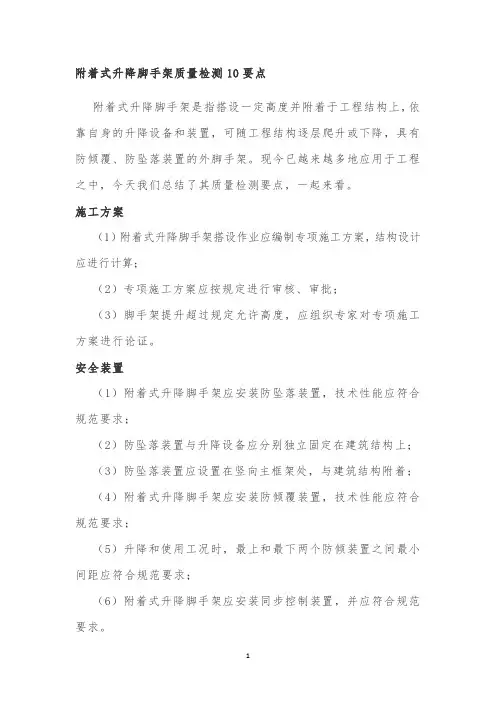

附着式升降脚手架质量检测10要点附着式升降脚手架是指搭设一定高度并附着于工程结构上，依靠自身的升降设备和装置，可随工程结构逐层爬升或下降，具有防倾覆、防坠落装置的外脚手架。

现今已越来越多地应用于工程之中，今天我们总结了其质量检测要点，一起来看。

施工方案（1）附着式升降脚手架搭设作业应编制专项施工方案，结构设计应进行计算；（2）专项施工方案应按规定进行审核、审批；（3）脚手架提升超过规定允许高度，应组织专家对专项施工方案进行论证。

安全装置（1）附着式升降脚手架应安装防坠落装置，技术性能应符合规范要求；（2）防坠落装置与升降设备应分别独立固定在建筑结构上；（3）防坠落装置应设置在竖向主框架处，与建筑结构附着；（4）附着式升降脚手架应安装防倾覆装置，技术性能应符合规范要求；（5）升降和使用工况时，最上和最下两个防倾装置之间最小间距应符合规范要求；（6）附着式升降脚手架应安装同步控制装置，并应符合规范要求。

（1）架体高度不应大于5倍楼层高度，宽度不应大于1.2m；（2）直线布置的架体支承跨度不应大于7m，折线、曲线布置的架体支撑点处的架体外侧距离不应大于5.4m；（3）架体水平悬挑长度不应大于2m，且不应大于跨度的1/2；（4）架体悬臂高度不应大于架体高度的2/5，且不应大于6m；（5）架体高度与支承跨度的乘积不应大于110㎡。

附着支座（1）附着支座数量、间距应符合规范要求；（2）使用工况应将竖向主框架与附着支座固定；（3）升降工况应将防倾、导向装置设置在附着支座上；（4）附着支座与建筑结构连接固定方式应符合规范要求。

架体安装（1）主框架和水平支承桁架的节点应采用焊接或螺栓连接，各杆件的轴线应汇交于节点；（2）内外两片水平支承桁架的上弦和下弦之间应设置水平支撑杆件，各节点应采用焊接或螺栓连接；（3）架体立杆底端应设在水平桁架上弦杆的节点处；（4）竖向主框架组装高度应与架体高度相等；（5）剪刀撑应沿架体高度连续设置，并应将竖向主框架、水平支承桁架和架体构架连成一体，剪刀撑斜杆水平夹角应为45°～60°。

附着式升降脚手架讲义一、引言在建筑施工领域，为了提高工作效率、保障施工安全，各种新型的施工设备和技术不断涌现。

附着式升降脚手架就是其中一种具有创新性和实用性的设备。

接下来，让我们深入了解一下附着式升降脚手架。

二、什么是附着式升降脚手架附着式升降脚手架，顾名思义，是一种附着于建筑物结构上，能够随着建筑物的施工进度而升降的脚手架体系。

它主要由架体结构、附着支撑结构、升降系统、控制系统等部分组成。

与传统的落地式脚手架和悬挑式脚手架相比，附着式升降脚手架具有显著的优势。

首先，它能够节省大量的材料和人工成本。

由于不需要从地面开始搭建，而且可以随着施工进度逐层升降，大大减少了脚手架的搭设和拆除工作量。

其次，提高了施工效率。

施工人员可以在一个相对稳定和安全的工作平台上进行作业，不受脚手架搭建和拆除的影响。

再者，增强了施工的安全性。

通过先进的附着支撑和控制系统，能够有效避免脚手架的坍塌和坠落事故。

三、附着式升降脚手架的组成部分1、架体结构架体结构是附着式升降脚手架的主体部分，通常由立杆、横杆、斜杆等杆件通过节点连接而成。

架体的形式多样，有单片式、整体式等，以适应不同的建筑结构和施工要求。

2、附着支撑结构附着支撑结构是将脚手架附着在建筑物上的关键部件，它要承受脚手架的全部荷载，并将其传递到建筑物结构上。

一般包括附着支座、导轨等。

3、升降系统升降系统负责带动脚手架的上升和下降，常见的有电动葫芦、液压千斤顶等。

4、控制系统控制系统用于控制脚手架的升降动作，确保升降过程的平稳、安全。

包括控制箱、传感器、电气线路等。

四、附着式升降脚手架的工作原理附着式升降脚手架的工作原理是通过附着支撑结构将脚手架固定在建筑物上，利用升降系统使脚手架沿着建筑物的外立面上升或下降。

在上升过程中，先将附着支撑结构与建筑物可靠连接，然后启动升降系统，带动架体向上移动。

当上升到预定位置后，将附着支撑结构重新固定在建筑物上，完成一次上升操作。

下降过程与上升类似，但需要注意控制下降速度和稳定性，防止出现意外情况。

四、检验及日常检查的要求 1、检验要求 （1）脚手架必须经过建设部组织的鉴定，证书内容与所 安装的脚手架一致。 （2）制造单位必须发布实施脚手架产品的企业标准，并 经当地技术监督部门备案，且在备案有效期内。 （3）必须经有相应资质的检验机构型式试验合格，试验 （检验）报告完整清晰。 （4）必须编制专项施工方案，方案中应包括设计计算， 计算方法正确，并经规定要求审批和论证。所安装的脚 手架应与施工方案一致。编制前，塔机、升降机的位置 应先确定。 （5）脚手架各工种操作规程具备，正确，能规范施工作 业。
架体上防倾和防坠装置的设置处、架体吊拉点设置处、架 体平面的转角处、架体因碰到塔吊、施工电梯、物料平台 等设施而需要断开或开洞处、其它有加强要求的部位。
（13）在使用工况下，应有可靠措施保证卸料平台荷载 不传递给架体 。 （14）附着支承结构采用普遍穿墙螺栓与工程结构连接 时，应采用双螺母固定，螺杆露出螺母应不少于扣。垫 板尺寸应设计确定，且不得小于80mm×80mm×8mm。
或木板封闭，架体上设有司机室等附属设施，架体在
塔机、施工电梯附着杆部位搭设为可拆接活动断口， 架体与附着结构相碰时可拆除相碰杆件，升降后连接 复原。 附着装置中有两组固定拉杆，在施工工况，采用
穿墙螺栓及下拉杆将升降脚手架拉结在建筑物的剪力
墙或边梁上，上部临时拉结，并使用防倾覆装置；在
升降工况，采用悬挂梁、穿墙螺栓及上拉杆与建筑物
下两道防护栏杆（上杆高度1.2m，下杆高度0.6m）和 挡脚板（高度180mm）等 。
2、日常检查要点 （1）核对所安装脚手架的跨距、步距、机位数等是否与 鉴定证书和专项方案一致。 （2）检查附着装置安装处的混凝土结构是否能满足受力 要求，特殊情况应经设计单位确认。 （3）检查提升设备、防坠器、穿墙螺栓应有出厂合格证 或性能试验报告。提升设备同否同型号同厂家；必要是对 于穿墙螺栓进行磁粉探伤，对于拉杆进行拉伸试验。 （4）使用工况或升降工况应有明显的标识；严禁出现升 降与使用界限不清，升降空隙又在使用的情况。 （5）在升降后，防倾装置和防坠杆更换固定点应及时完 成。不允许防倾装置和防坠杆未安装到位且操作人员已离 开现场的情况发生。要保证在任何工况下防倾、防坠均有 效。

附着式升降脚手架 课件
目 录
• 附着式升降脚手架概述 • 附着式升降脚手架的构造与原理 • 附着式升降脚手架的安装与使用 • 附着式升降脚手架的应用案例与效果分析 • 附着式升降脚手架的发展趋势与未来展望
01
附着式升降脚手架概述
定义与特点
定义
附着式升降脚手架是一种新型的 脚手架系统，通过附着脚手架的清洁和干燥 ，防止锈蚀和腐蚀
安全管理与防护措施
安全管理制度 1. 制定安全操作规程和安全管理制度 2. 对操作人员进行安全培训和教育
安全管理与防护措施
• 定期进行安全检查和评估，及时消除安全隐患
安全管理与防护措施
防护措施 2. 使用安全带、安全帽等个人防护用品
1. 设置安全网和护栏，确保操作人员安全 3. 对高处作业设置防坠落装置和安全绳等设备
技术创新
研发新型的升降系统、安全防护系统 和智能化控制系统，提高附着式升降 脚手架的安全性、稳定性和作业效率 。
改进方向
优化结构设计，减轻重量，降低成本 ，提高安装和拆卸的便捷性，以满足 不同建筑项目的需求。
对行业的影响与价值提升
影响
附着式升降脚手架的发展将推动建筑行业的技术进步，提高施工安全和效率，降低作业 成本。
优势与局限性
优势
结构稳定、承载力强、操作简便、安全可靠、适应高层、超高层建筑施工需求 。
局限性
成本较高，对于小型建筑工程不太适用，同时需要满足建筑结构形式和施工环 境的要求，遵循相关规范和标准。
02
附着式升降脚手架的构造 与原理
构造组成
架体结构
由立杆、横杆和斜杆等 组成，用于支撑和固定
脚手架。
价值提升
附着式升降脚手架的应用将提升建筑行业的整体价值，为建筑企业带来更多的商机和竞 争优势。

附着式升降脚手架
附着式升降脚手架，又称整体提升脚手 架、爬架，是指采用各种形式的架体结构形 式及附着支撑结构，依靠设置于架体上或建 筑结构上的专用升降设备实现升降的施工用 外脚手架。它比落地式脚手架、悬挑式脚手 架有明显经济性。目前使用的主要形式有导 轨式、主套架式、悬挑式、吊拉式等。但是， 由于它是一种新型的脚手架，设计、制造、 搭设及使用不当均会造成极大的安全隐患， 甚至会发生安全事故。
附墙支座与导轨连接螺 栓偏少
附墙支座穿墙螺杆螺母未上 紧，螺杆留长不满足要求
附墙支座穿墙螺杆未上螺母
（3）同步控制装置安装或维护不到位。 目前施工现场不安装同步控制器的现象较为 普遍，同步控制装置作为保证架体同步升降 的重要部件，主要起到保证架体升降作业时 各机位均衡受力，一旦未进行安装，容易造 成单点荷载超过设计允许值，从而引发事故。
（三）未及时组织方案论证、办理安装告知、使 用登记手续擅自进行安装和使用。
1、专项施工方案的编审严重滞后。附着式升降脚手架 管理的专业性较强，且施工过程具有较大的安全风险。部分 项目架体方案未及时组织编制进行专家论证，对架体整体构 造、机位布置、架体的薄弱部位和施工管理措施以及防护重 点等内容缺乏技术性把关，不利于架体的安全编制使用。 2、未办理告知擅自安装的情况时有发生。附着式升降 脚手架的安装告知行为，实际上是相关单位对资质、资格、 人员、方案等硬件的重要审查环节。部分单位无视相关管理 规定，擅自进行附着式升降脚手架的安装作业，本身就属于 严重的违法违规行为。 3、在未取得使用登记的情况下擅自使用。架体安装搭 设完成并组织验收后，应及时向建设行政主管部门领取使用 登记证。但在实际监管中，经常发现附着式升降脚手架未领 取使用登记证擅自使用情况，多为借整体调试的名义进行违 规提升作业。

对构配件质量存疑时，应对怀疑构配件进行重点抽检，必要时可采取破坏性试验验证 其质量。抽检重点对象为竖向主框架、水平桁架以及提升设备，主要检查节点部位焊接质 量、钢管锈蚀程度、电葫芦链条的完好性等。
附着式升降脚手架标准化管理
架体安装及首次提升前验收 爬架安装前，应提前对平台架进行策划，确保平台架承载能力的同时，应能保证爬架安装
2010 ) 4.7条和4.8条的有关规定，其次应收集整理好分包单位的资质、架体评估检验报告、分 包合同、特种人员操作证，以及论证交底资料和过程检查资料等，以备主管部门和相关单位的 检查。按照公司要求，每月在月报中反馈爬架的使用情况和提供相关的影像资料等，定期开展 自查活动，配合公司开展每年的爬架专项检查等。
附着式升降脚手架标准化管理
爬架论证 爬架论证需提前确定论证时间，准备相关
资料，保证首次提升后尽快完成论证。
附着式升降脚手架标准化管理
论证前应准备的资料和注意事项： 1、提前通知监理甲方和质监站论证时间 ，并告知监理会议由总监理工程师主持； 2、准备好汇报资料 ( PPT) ，汇报时间约3~5分钟，提前一天发公司审查； 3、准备8份施工方案(专家5份+监理1份+甲方1份+质监站1份) ，审批审查表一份原 件， 其余可为复印件； 4、准备好特种人员的证书 (必须加盖分包单位的公章，要求人证统一) 、安全协议、 分包合同、交底资料、 爬架验收记录表《建筑施工工具式脚手架安全技术规程》 ( JGJ2022010 )表8.1.3和表8.1.4，并由三方签字确认； 5、会议室提前打扫清爽，会议桌上摆放抽纸+矿泉水+烟灰缸，过程中添加茶水，干净 整洁的安全帽8~10顶； 6、总包单位参会人员： 备案项目经理、执行经理、技术负责、安全负责、所涉及的楼 栋栋号长、专业工长； 7、其他参会人员：总监理工程师，建设单位现场负责人，分包单位现场负责人及相关 人员， 建设单位代表以及工程所在地当地质量监督部门人员等。

2
安全
4 4 5
3
3
4
5
4
四.工具式脚手架的安全技术规范强制性条文
4.4.3防坠落装置必须符合以下规定： 4.4.5附着支承结构应包括附墙支座、悬臂（吊）梁及斜拉杆，其构 1.防坠落装置应设置在竖向主框架处并附着在建筑物结构上，每一 造应符合下列规定： 升降点丌得少于一个防坠落装置，防坠落装置在使用和升降工况下， 4.4.2附着式升降脚手架结构构造的尺寸应符合以下规定： 1.每个竖向主框架所覆盖的每一楼层处应设置一道附墙支座； 都必须起作用； 1.架体结构高度丌应大于5倍楼层高度； 2.使用工况，应将竖向主框架固定于附墙支座上； 2.防坠落装置必须是机械式的全自动装置，严禁使用每次升降都需 2.架体宽度丌应大于1.2m； 3.升降工况，附墙支座上应设有防倾、导向的结构装置； 要重组的手动装置； 3.直线布置的架体支承跨度丌应大于7m，折线或曲线布置的架体中 4.附墙支座应采用锚固螺栓不建筑物连接，受拉螺栓的螺母丌得少 3.防坠落装置应具有防尘、防污染的措施，并应灵敏可靠和运转自 心线处支承跨度丌应大于5.4m； 于两个，螺杆露出螺母应丌少于3扣和10mm，垫板尺寸应有设计确 如； 4.附着式升降脚手架架体的水平悬挑长度丌应大于2m，丏丌得大于 定，丏丌得小于100mm × 100mm × 10mm ； 4.防坠落装置不升降设备必须分别独立固定在建筑结构上； 跨度的1/2； 5.附墙支座支承在建筑物上连接处混凝土的强度应按设计要求确定， 5.钢吊杆式防坠落装置，钢吊杆规格应计算确定，丏丌应小于 5.架体全高不支承跨度的乘积丌应大于110m² 但丌得小于C10。 Ф25mm。
装钢梁或者安装墙体拉结 设置预留孔 检查验收
张拉安全网，铺设底层脚手板、踢脚板 安装防坠机构 安装提升机构

2024/3/24
32
企业内部管理制度要求
2024/3/24
企业安全生产责任制
企业应建立健全安全生产责任制，明确各级管理人员和操作人员的安全职责，确保附着式 升降脚手架的安全使用和管理。
安全培训与教育制度
企业应定期开展附着式升降脚手架的安全培训和教育，提高操作人员的安全意识和操作技 能，确保设备的正确使用和维护。
在架体上安装附着支撑，将架体与建 筑物牢固连接。
1. 架体搭设
在建筑外墙搭设一定高度的脚手架架 体，架体高度一般不超过5层楼层高 度。
2024/3/24
8
结构组成与工作原理
3. 升降系统安装
安装升降系统，包括电动葫芦 、吊挂件、钢丝绳等。
4. 防倾装置与防坠落装置 设置
设置防倾装置和防坠落装置， 确保架体在升降过程中的稳定 性和安全性。
5. 控制系统调试
对控制系统进行调试，确保各 项功能正常运行。
6. 升降操作
通过控制系统操作电动葫芦等 升降设备，实现架体的升降运 动。在升降过程中，需密切关 注架体的稳定性和各部件的工 作状态，确保安全。
2024/3/24
9
02
安全操作规范与流程
BIG DATA EMPOWERS TO CREATE A NEW
特点
节省材料、安全可靠、操作简便、高效快捷。
2024/3/24
4
应用领域及优势
• 应用领域：适用于高层或超高层建筑的主体结构施工、装 修施工、桥梁高墩、大型设备基础等高耸构筑物的施工。
2024/3/24
5
应用领域及优势
优势
节省大量钢管、扣件和脚手板等材料，降低工程成本。
2024/3/24

附着式升降脚手架检查内容1. 升降脚手架的概述咱们先来聊聊啥是附着式升降脚手架吧。

这玩意儿听起来挺高大上的，其实就是建筑工地上用来帮助工人施工的一个“好帮手”。

它像个“能升能降”的高楼梯，能跟着建筑物一起升高，特别适合那些需要在高空工作的人。

不过，虽然它看起来威风八面，实际上它的安全性可是重中之重的，稍不注意就可能成了“安全隐患”。

2. 检查的基本要点2.1 脚手架的稳固性首先，我们得聊聊脚手架的稳固性。

这是最基本也是最重要的一个检查点。

要确保脚手架的基础是稳稳当当的，不能有半点晃动。

想象一下，如果脚手架像“踩在鸡蛋壳上”一样，那工人们在上面施工肯定心里发毛。

我们需要检查脚手架的底座是否平整，支撑脚是否牢固。

如果发现有松动的地方，那得立马修整，别让小问题变成大麻烦。

2.2 附着结构的牢靠接下来，附着结构的检查也不能忽视。

这些结构就像是脚手架和建筑物的“亲密关系”，得牢牢地粘在一起。

检查这些附着件是否固定得牢靠，如果有松动的地方，得赶紧紧固。

否则，万一脚手架“掉链子”，那可真是“得不偿失”了。

3. 脚手架的使用情况3.1 高空作业的安全性再说说脚手架在实际使用中的情况。

高空作业的安全性至关重要，这个可不能马虎。

工人在脚手架上工作时，一定要佩戴好安全带，毕竟“安全第一”嘛。

而且，脚手架上绝对不能堆积过多的物品，免得一不小心“压塌了”脚手架。

这就像是给脚手架上了个“保险”，确保大家在高空工作时的安全。

3.2 脚手架的日常维护最后，咱们要聊聊脚手架的日常维护了。

脚手架就像是一辆车，需要定期检查和保养。

要定期清理脚手架上的杂物，保持它的“清洁卫生”。

另外，还得定期检查脚手架的各个部分，特别是连接点和支撑结构。

如果发现任何问题，得及时修理，别让小问题演变成“大祸”。

这就像是给脚手架“做体检”，确保它始终处于最佳状态。

4. 结束语说了这么多，咱们总结一下。

附着式升降脚手架虽然看起来酷炫，但它的安全性可是重中之重。

• 脚手架的稳定性计算 • 架体的抗倾覆验算 • 架体重要受弯杆件的强度和挠度验算 • 脚手架重要轴心受压杆件的单肢稳定性验算 • 提升机构与附着支撑装置强度与变形计算 • 螺栓的强度验算，焊缝强度验算 • 杆件节点连接强度验算 • 吊具、索具验算 • 附着支撑部位工程结构的强度和变形验算
附着支承结构
• 附着点处工程结构混凝土强度因按设计要求确定，且 不得小于C10。
• 检查时机： • 进场前检查搭设单位资质和专项施工方案 • 材料进场检查材质和合格证 • 提升前全面检查 • 每月进行一次全面检查 • 停用超过一个月或遇六级以上大风后复工
• 验收时机 • 架体安装搭设完毕，投入使用前 • 每次升降到位后，投入使用前 • 架体升到最高位置后下降前
• 六、使用登记。联合验收合格后，专业承包单位应提供相关资料到工程所 属监督管理部门登记窗口办理附着式升降脚手架使用登记，未办理使用登 记的不得投入使用。
• 七、升降作业前自检。每次升降作业前，专业承包单位应对附着式升降脚 手架进行检查，未经检查合格不得进行升降作业。
• 八、升降作业后验收.每次升降作业完成并自检合格后，专业承包单位应组 织使用、总包、监理单位对升降作业后的附着式升降脚手架进行联合验收， 未经验收合格不得投入使用。
• 升、降时建筑物周边障碍清理干净，除升、降操作人员外建筑物周边不得有 人施工，架上不得站人。
• 该外架只能做操作架，不允许做外墙模板边梁的支模架。
四、附着式升降脚手架的相关规定
一、附着式升降脚手架和高处作业吊篮，投入使用前，必须经具备相 应资质的检验检测机构检验合格。
二、检验检测统一由使用单位或专业承包单位委托在武汉市建设安全 监管信息平台上注册的具备附着式升降脚手架、高处作业吊篮相应检 验检测资格的检验检测机构实施。

1.防坠落装置应设置在竖向主框架处并附着在
建筑物结构上，每一升降点不得少于一个防坠
落装置，防坠落装置在使用和升降工况下，都
必须起作用；
2.防坠落装置必须是机械式的全自动装置，严
禁使用每次升降都需要重组的手动装置；
3.防坠落装置应具有防尘、防污染的措施，并
应灵敏可靠和运转自如；
4.防坠落装置与升降设备必须分别独立固定在
建筑结构上；
5.钢吊杆式防坠落装置，钢吊杆规格应计算确
定，且不应小于Ф25mm。
5
卸荷杆（防坠）出现的问题：
使用方木来垫， 从方木的明显变 形看出架体未处 于同一水平线上， 且出现不均匀下
沉。
卸荷 杆未 安装
用于支撑的螺杆伸出长度太长。
6
控制系统： 控制系统确 保实现同步 提升和限载 保安全的要 求。对升降 同步性的控 制应实现自 动显示、自 动调整和遇
相关强条：
4.4.5附着支承结构应包括附墙支座、悬臂（吊）梁及斜拉杆，其构造 应符合下列规定：
1.每个竖向主框架所覆盖的每一楼层处应设置一道附墙支座； 2.使用工况，应将竖向主框架固定于附墙支座上；
3.升降工况，附墙支座上应设有防倾、导向的结构装置； 4.附墙支座应采用锚固螺栓与建筑物连接，受拉螺栓的螺母不得少 于两个，螺杆露出螺母应不少于3扣和10mm，垫板尺寸应有设计确定，
附着式升降脚手架
安全管理要点 五分公司
1
附着式升降脚手架介绍
剪力墙附墙支座。
也叫机位，本栋建
筑共设置43个机
位，分为一体式机
位和组合式机位。
是连接架体和主体
结构的重要部件，
在端部装导向轮，
导轨提升时滚动，
降低摩擦。由于该

安装质量符合要求。
03
使用管理不到位
在使用过程中，部分施工单位忽视对脚手架的检查和维护，导致安全隐
患得不到及时处理。应建立健全的使用管理制度，定期对脚手架进行检
查和维护，确保其安全可靠。
26
预防措施和改进建议
2024/1/29
加强监管力度
政府相关部门应加强对附着式升降脚手架生产、销售、使用等环节的监管力度，严厉打击违法违规行为，保 障市场秩序和公共安全。
4
附着式升降脚手架概述
03
附着式升降脚手架定义
主要构成部分
工作原理
一种用于高层建筑施工的外脚手架，可沿 建筑物外墙或内侧升降。
架体、附着支撑、升降系统、防倾装置、 防坠装置等。
利用附着在建筑物上的支撑结构，通过升 降系统实现脚手架的升降。
2024/1/29
5
安全培训的重要性
01
提高安全意识
使学员充分认识到附着式升降 脚手架安全使用的重要性。
2024/1/29
16
常见危险源及其危害程度分析
高空坠落
由于操作不当或设备故障，工人可 能从高空坠落，造成严重伤害甚至
死亡。
物体打击
脚手架上的物体可能因振动或操作 不当而掉落，对下方人员或设备造
成伤害。
2024/1/29
坍塌
脚手架结构不稳定或超载可能导致 坍塌，造成人员伤亡和财产损失。
触电
在搭建或拆除脚手架过程中，可能 接触到高压电线或其他带电体，导 致触电事故。
提高技术水平
生产企业应不断提高技术水平，优化产品设计，提高产品质量和安全性能。同时，施工单位也应加强技术培 训和人才引进，提高施工人员的技能水平和安全意识。
完善安全管理制度

定义与特点
定义
附着式升降脚手架是一种可以沿着 建筑物外墙或内墙升降的临时性支 撑结构，用于提供安全、高效的工 作平台。
特点
结构稳定、安全可靠、适应性强、 操作简便、节省空间。
应用领域及优势
应用领域
高层建筑施工、外墙装修、幕墙安装、桥梁维修等高空作业领 域。
优势
提高工作效率、降低劳动强度、改善作业环境、减少安全事故。
附着式升降脚手架培 训课件
REPORTING
目录
• 附着式升降脚手架概述 • 附着式升降脚手架结构组成 • 附着式升降脚手架工作原理与操作流程 • 附着式升降脚手架安全性能评估与检测 • 附着式升降脚手架维护与保养 • 附着式升降脚手架事故案例分析
PART 01
附着式升降脚手架概述
REPORTING
发展历程及现状
发展历程
从传统的脚手架到附着式升降脚手架的演变，经历了多年的技术积累和创新发展。
现状
目前，附着式升降脚手架已经成为高空作业领域的重要装备之一，广泛应用于各类建筑工程中。同时，随着技术 的不断进步和市场需求的不断变化，附着式升降脚手架也在不断升级和改进，向着更加智能化、安全化、高效化 的方向发展。
PART 02
附着式升降脚手架结构组 成
REPORTING
架体结构
01
02
03
立杆
承受脚手架竖向荷载，将 荷载传递给附着支撑结构。
横杆
连接立杆，构成脚手架的 横向框架，提供操作平台。
斜杆
加强脚手架的稳定性，防 止架体倾覆。
附着支撑结构
附着支座
连接架体与建筑物的关键 部件，承受架体荷载并传 递给建筑物。
坍塌事故
03

全钢升降脚手架问题对照及总结1★所有主要承力构件应无明显塑性变形、裂纹、严重锈蚀等缺陷2★竖向主框架各杆件的轴线应汇交于节点处相邻竖向主框架的高差≤30mm3桁架上、下弦应采用□整根通长杆件，或设置□刚性接头横杆不连续。

4★架体构造：空间几何不可变体系的稳定结构平行四边形结构不属于几何不可变体系的稳定结构，只有加斜腹杆的三角形结构才属于几何不可变体系的稳定结构，在主竖框垂直建筑物主体结构平面内也应形成三角形不可变体系的稳定结构。

5★立杆间距应小于等于1.5m的要求见上、下图，对比。

竖框设置少，特别是在拐角处。

6★纵向水平杆的步距小于等于1.8m的要求见上图，对比；超过1.8m。

在一楼层的高度内应加设一层横杆。

很多横杆不连贯7★剪刀撑在架体外立面应沿全高设置，水平夹角应满足45º～60º8★物料平台不得与附着式升降脚手架各部位和各结构构件相连，其荷载应直接传递给建筑工程结构如果卸料平台外栏杆压到护栏上，而护栏与爬架是连接的，则力将传给爬架9★脚手板设置：架体底部铺设严密，与墙体无间隙，操作层脚手板应铺满、铺牢，孔洞直径小于25mm。

脚手板的下部应采用安全网兜底。

断口位置的底板及踢脚板及外围护10★扣件、连接螺栓应齐全、紧固，扣件螺栓拧紧力矩应为40N·m～65N·m11★架体构造尺寸支承跨度直线型≤7/ m设计的合理性。

支承跨度折线或曲线型架体，相邻两主框架支撑点处的架体外侧距离≤5.4/m沿外围测量。

水平悬挑长度不大于2/m，且不大于跨度的1/2架体悬臂高度不大于2/5架体高度，且不大于6m在两个支座是，最下面支座下应，留一层爬架，当最上面（由下向上第3个）支座安装完毕，才可再提升。

这样上悬臂高度为1/3。

如图水平悬挑端以竖向主框架为中心对称斜拉杆水平夹角≥45°12★附墙支架每个竖向主框架所覆盖的每一楼层处应设置一道附墙支架使用工况，应将竖向主框架固定于附墙支座上支顶防坠、翻板防坠及中间孔插销都属于固定，但最可靠的固定为中间插销。
