东芝CV-180--------------------------------上限位CNH1-2 CNH1-4下限位CNH1-1 CNH1-41F-1~A2底坑急停A2~A3轿内急停A3~A4轿顶急停A4~A5安全窗A5~A7安全钳A7~A10上极限、井道紧急出口、下极限、涨紧轮开关、缓冲器开关、限速器开关A10~A11机房断绳开关TBDC1~3层门锁、轿门锁--------------------------------CNH1-8~9底坑急停CNK1-12~13轿内急停、轿顶急停、安全窗、安全钳CNH1-10~11上极限、井道紧急出口、下极限、涨紧轮开关、缓冲器开关、限速器开关CNM1-1~4机房断绳开关CNH1-14~15层门锁CNK1-14~15轿门锁--------------------------------插件排线CNH1-1=DNLS,下极限开关CNH1-2=UPLS,上极限开关CNH1-3=5LS,下强迫减速单层CNH1-4=6LS,上强迫减速单层CNH1-5=7LS,下强迫减速多层CNH1-6=8LS,上强迫减速多层CNH1-8=PC1A,安全回路出线CNH1-9=A2,底坑急停回线CNH1-10=A7, 井道及限速器安全回路出线CNH1-11=A10,井道及限速器安全回路回线CNH1-12=(A10),CNH1-13=(A10A),CNH1-14=A11A,层门锁出线CNH1-15=HDC, 层门锁回线CNH1-17=PAK,锁梯回线CNH1-20=FLM,消防信号回线CNK1-1=LSA,上平层信号回线CNK1-2=LSB,下平层信号回线CNK1-3=LSC,门区信号回线CNK1-4=KNOR,轿顶检修出线CNK1-5=PLU,检修上行信号回线CNK1-6=PLD,检修下行信号回线CNK1-7=DLS,再开门（安全触板）信号CNK1-8=18DS,关门到位回线CNK1-10=KA,CNK1-12=A2,轿厢安全回路出线CNK1-13=A7,轿厢安全回路回线CNK1-14=HDC,轿门锁出线CNK1-15=DC,轿门锁回线CNK1-17=COMD,CNK1-18=OP,开门信号出线CNK1-19=CL,关门信号出线CNK1-20=A4,急停信号回线CNM1-1=A10A,机房钢丝绳断绳开关出线CNM1-2=A10C,机房钢丝绳断绳开关回线CNM1-3=A10C,机房钢丝绳断绳开关出线CNM1-4=A11,机房钢丝绳断绳开关回线CNH2-1=P24H,层场24V+CNH2-2= P24H,层场24V+CNH2-3= P24H,层场24V+CNH2-4=NC2H,层场24V-CNH2-5= NC2H,层场24V-CNH2-6= NC2H,层场24V-CNK2-1=P24A,轿厢24V+CNK2-2=NC2C,轿厢24V-CNK2-3=1WLS,110%超载信号CNK2-4=3WLS,75%满载信号CNK2-5=8WLS,150kg防捣乱开关CNK2-6=EXDZ,CNH200-1=R200,井道220VCNH200-2=R200,井道220VCNH200-3=T200,井道220VCNH200-4=T200,井道220VCNH200-5=R36A,井道36VCNH200-6=R36A,井道36VCNH200-7=T36A,井道36VCNH200-8=T36A,井道36VCNK200-1=R200,轿厢220VCNK200-2=T200,轿厢220VCNK200-3=R100,轿厢110VCNK200-4=T100,轿厢110V熔断管排线1F-1=1A=PC1A-安全回路○1F-3=3A=PC1C-A VR电源○1F-4=5A=PC1D-制动器回路○1F-5=5A=PC1T-断电平层2F-1=3A=P24A-PU/IO基板电源○2F-2=5A=P24H-乘场方向电源2F-3=5A=P24X-乘场方向电源2F-4=3A=P24C-轿厢信号用2F-5=10A=P24T-断电平层8F-1=2A=R3-BCU基板电源○8F-2=2A=T3- BCU基板电源○9F-1=10A=R110-门电源9F-2=10A=T110-门电源10F=10A=R36A-底坑插座电源-------------------------------------30．暂存器发热异常，SMC跳闸31．Q7回路异常，SMC跳闸32．IPM回路异常，SMC跳闸33．BCU基板连接器脱落，SMC跳闸34．MC不能投入，SMC跳闸35．充电电压确认不足，SMC跳闸36．MC异常断路，SMC跳闸37．电动机不能控制，SMC跳闸38．马达过电流，SMC跳闸39．过电压异常，SMC跳闸3A．SMC未吸合，固态继电器异常40．着床限位开关的匹配性异常，LSA/LSB/LSC，SMC跳闸41．马达发热异常，电梯停止使用后，SMC跳闸42．运行门开放异常，SMC跳闸43．方向限制的限位开关异常，DNLS/UNLS，SMC跳闸44．制动器异常开放，SMC跳闸45．制动器异常释放，SMC跳闸46．DT-DC匹配性异常，SMC跳闸47．XDC-DCR匹配性异常，SMC跳闸48．DC-18DS匹配性异常，SMC跳闸49．TOP传输异常50．LSA/LSB/LSC与轿厢位置脉冲的匹配性异常，SMC跳闸51．启动时的脉冲补偿调整时，检查出脉冲偏差为200mm以上，SMC跳闸52．在运行中脉冲在行进方向不前进，SMC跳闸61．传输有问题63．设定开关动作70．检查出钢索打滑，SMC跳闸，不重新启动71．检查出启动异常，SMC跳闸72．检查出着床异常，SMC跳闸73．检查出终端层减速不能，SMC跳闸74．低速控制时，检查出速度异常，SMC跳闸75．卷扬机脱离，SMC跳闸76．检查出终端减速异常，SMC跳闸80．SM跳闸后，尽管经过了一定时间（NFLTDAT）也不能到达层水平面，由此根据SMSI，81．SM跳闸后，即使试了三次重新启动，也无法到达层水平面，根据SMSI，作为故障82．一小时内发生二次SM跳闸，由此根据SMSI，作为故障83．SCC、CC或者X NVT断开的状态持续了25秒钟84．WDT复始处理中断，使CPU停止90．综括数据异常，电梯停止使用后，WDT跳闸91．由于用PDSET，读入的脉冲值和在工厂设定的脉冲值的差超过了公差范围，将PDSET 结束92．用PDSET确认的楼层数和在工厂设定好了的楼层数不一致，将PDSET结束93．在PDSET中，因为CC断开或门开放，因此将PDSET结束94．用PDSET作成的数据向EEPROM写入失败95．由于18DS的接触不良，使得门反转动作进行了三次96．由于DC的接触不良，使得门反转动作进行了三次---------------------------------EE 错误发生FD CC回路切断日日WDT（微电脑失控）模式00：基本地址设定模式01：字节位选择模式02：基本地址的设定数据显示模式03：字节数据显示（静态）模式04：字节数据写入模式05：半字节数据写入模式06：位选择模式07：位数据合成显示模式08：故障代码察看00~**依次察看数条故障码故障数显排列：E*=年月日周时分秒（故障代码）（编码1）（编码2）（数据3~8）编码1=7-SU方向性,6=SD方向性,5=DZ门区，4=DC关门确认信号，3=UDX运行中，2=CC 安全回路确立，0=SLD用1表示加速中或额定速度。

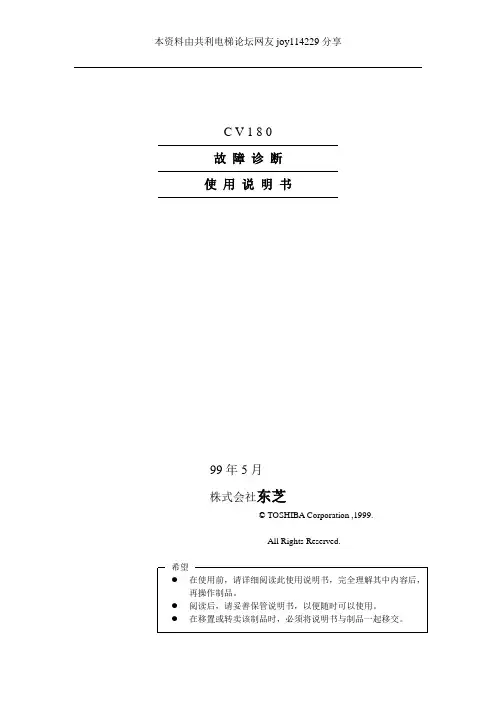

C V 1 8 0故障诊断使用说明书99年5月株式会社东芝© TOSHIBA Corporation ,1999.All Rights Reserved.希望●在使用前，请详细阅读此使用说明书，完全理解其中内容后，再操作制品。
●阅读后，请妥善保管说明书，以便随时可以使用。
●在移置或转卖该制品时，必须将说明书与制品一起移交。
目录1.目的2.应用3.故障时的处理4.故障处理步骤5.出错以及跟踪5.1种类和不同点5.2复位重设的方法6.出错数据群7.故障跟踪数据8.为了防止连续故障的注意事项9.保护回路说明10.电源方面11.检查表11.1错误编码检查表11.2跟踪数据检查表1.目的标准型电梯(CV180),以明确关于发生了故障的场合的处理解决，在现场的故障数据的收集，调查方法以及结果的推论有关事项方面的调查方法为目的。
2.适用适用于标准型电梯(CV180)。
3.故障时的处理1)状态的调查优先考虑乘客的安全，客户的对应等，就关人故障等而言，要尽可能确认状态，不要原因不明。
2)P U基板·错误确认到达现场之后，为了检查确认有无错误，请检查确认PU基板上的7segLED的显示。
3)P U基板7segLED显示a)通过按下PU基板的PRS按钮，在7segLED上显示出运转状态。
b)通常，只显示出参考层。
c)管制运转重叠的场合，优先顺序的最高位之一和参考层交替地显示。
d)错误和管制运转重叠的场合，参考层·EE·管制显示交替地显示出来。
e)“EE”显示错误数据不清除的话，就不能复原。
f)错误清除时，只最优先显示“CL”.g)关于详细内容，请务必参照OBM操作使用说明书(6E6MA008)。
h)在上页特别是故障时注意必要的为以下表示错误发生由于错误被记录着，因此按照检查表检查错误编码等各种数据。
… CC回路·CUT安全销开关，调速器开关，1F熔断保险丝等在机械方面以及电气方面有可能CC回路被断路着的，因此必须调查。
C V 1 8 0故障诊断使用说明书目录1.目的2.应用3.故障时的处理4.故障处理步骤5.出错以及跟踪5.1种类和不同点5.2复位重设的方法6.出错数据群7.故障跟踪数据8.为了防止连续故障的注意事项9.保护回路说明10.电源方面11.检查表11.1错误编码检查表11.2跟踪数据检查表1.目的标准型电梯(CV180),以明确关于发生了故障的场合的处理解决，在现场的故障数据的收集，调查方法以及结果的推论有关事项方面的调查方法为目的。
2.适用适用于标准型电梯(CV180)。
3.故障时的处理1)状态的调查优先考虑乘客的安全，客户的对应等，就关人故障等而言，要尽可能确认状态，不要原因不明。
2)P U基板·错误确认到达现场之后，为了检查确认有无错误，请检查确认PU基板上的7segLED的显示。
3)P U基板7segLED显示a)通过按下PU基板的PRS按钮，在7segLED上显示出运转状态。
b)通常，只显示出参考层。
c)管制运转重叠的场合，优先顺序的最高位之一和参考层交替地显示。
d)错误和管制运转重叠的场合，参考层·EE·管制显示交替地显示出来。
e)“EE”显示错误数据不清除的话，就不能复原。
f)错误清除时，只最优先显示“CL”.g)关于详细内容，请务必参照OBM操作使用说明书(6E6MA008)。
h)在上页特别是故障时注意必要的为以下表示错误发生由于错误被记录着，因此按照检查表检查错误编码等各种数据。
… CC回路·CUT安全销开关，调速器开关，1F熔断保险丝等在机械方面以及电气方面有可能CC回路被断路着的，因此必须调查。
…WDT(微电脑失控)在这种场合，可能是软件(程序)，硬件(IC,基板)两者都有故障。
！注意a)检查后在还没有掌握故障状态的情况下，不要任意将电源打到OFF。
b)向乘客·业主确认故障时的状况。
c)对于基板，由于正使用着CMOS-IC，因此要十分注意静电气。
东芝电梯CV180系统调整步骤使用说明书时间: 2008年10月14日来源:溧阳电梯网作者: 佚名浏览次数: 893【字体：大中小】东芝C V 1 8 0系统调整步骤,使用说明书C V 1 8 0系统调整步骤使用说明书99年5月株式会社东芝© TOSHIBA Corporation ,1999.All Rights Reserved.希望l 在使用前，请详细阅读此使用说明书，完全理解其中内容后，再操作制品。
l 阅读后，请妥善保管说明书，以便随时可以使用。
l 在移置或转卖该制品时，必须将说明书与制品一起移交。
前言本使用说明书，就在进行标准型电梯 (CV180) 控制装置的安装·保养·调整作业所必要的处理方法上进行了说明。
本说明书的内容的适用对象为具有控制系统基本知识的技术以及管理人员。
在实施各种作业时，必须事先熟读该说明书，根据上面记载的指示进行操作。
禁止进行说明书上记载内容以外的行为·操作。
请妥善保管好该说明书，谨请彻底管理。
使用说明书体系图控制系统操作时的注意事项系统调整程序 : 6E6MA000试运转程序 : 6E6M001高速运转程序 : 6E6MA002乘感调整程序书 : 6E6MA003故障判断 : 6E6MA004调整保养指示书 : 6E6MA005安全上的注意事项为了防止对管理和使用者及他人造成危害和财产的损害与未然，安全正确地使用商品。
在装置的本体以及其使用说明书上，记载有重要的内容。
请将以下内容(表示·图记号)充分理解后，再阅读本文，并遵守其记载事项。
[表示的说明]表示表示的意思! 危险表示"如果进行误操作的话，有时可能造成人员死亡或受重伤"！注意表示“如果进行误操作的话，有时可能导致人员受伤或仅仅发生物体的损伤”[图记号的说明]图记号图记号的意思表示危险。
具体的危险内容，在图记号里及旁边的画，文章中指示出来。
东芝电梯CV180调整步骤前言本使用说明书，就在进行标准型电梯(CV180) 控制装置的安装·保养·调整作业所必要的处理方法上进行了说明。
本说明书的内容的适用对象为具有控制系统基本知识的技术以及管理人员。
在实施各种作业时，必须事先熟读该说明书，根据上面记载的指示进行操作。
禁止进行说明书上记载内容以外的行为·操作。
请妥善保管好该说明书，谨请彻底管理。
使用说明书体系图控制系统操作时的注意事项系统调整程序 : 6E6MA000试运转程序 : 6E6M001高速运转程序 : 6E6MA002乘感调整程序书 : 6E6MA003故障判断 : 6E6MA004调整保养指示书 : 6E6MA005安全上的注意事项为了防止对管理和使用者及他人造成危害和财产的损害与未然，安全正确地使用商品。
在装置的本体以及其使用说明书上，记载有重要的内容。
请将以下内容(表示·图记号)充分理解后，再阅读本文，并遵守其记载事项。
[表示的说明]表示表示的意思! 危险表示“如果进行误操作的话，有时可能造成人员死亡或受重伤”！注意表示“如果进行误操作的话，有时可能导致人员受伤或仅仅发生物体的损伤”[图记号的说明]图记号图记号的意思表示危险。
具体的危险内容，在图记号里及旁边的画，文章中指示出来。
表示注意。
具体的注意内容在图记号里及旁边的画，文章中指示出来。
表示禁止(不允许做的事)。
具体的禁止内容在图记号里及旁边的画，文章中指示出来。
●表示强制(必须做的事)。
具体的强制内容在图记号里及旁边的画，文章中指示出来。
[本体警告表示标签的确认]在指定处(参考别的使用说明书[使用操作时的注意事项(6E1M0969)]) 请确认本体警告标签的贴付。
如果，标签遗失，由于污损而看不清楚时，请向本公司售后服务部门联系。
一般禁止·注意事项为了维护制品·利用者·作业者的安全性，将作业时的注意事项例举于以下。

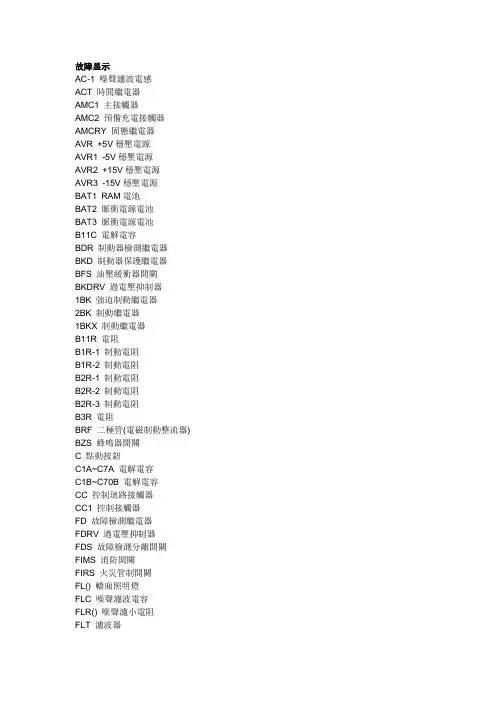

故障显示AC-1 噪聲濾波電感ACT 時間繼電器AMC1 主接觸器AMC2 預備充電接觸器AMCRY 固態繼電器AVR +5V穩壓電源AVR1 -5V穩壓電源AVR2 +15V穩壓電源AVR3 -15V穩壓電源BAT1 RAM電池BAT2 脈衝電源電池BAT3 脈衝電源電池B11C 電解電容BDR 制動器檢測繼電器BKD 制動器保護繼電器BFS 油壓緩衝器開關BKDRV 過電壓抑制器1BK 強迫制動繼電器2BK 制動繼電器1BKX 制動繼電器B11R 電阻B1R-1 制動電阻B1R-2 制動電阻B2R-1 制動電阻B2R-2 制動電阻B2R-3 制動電阻B3R 電阻BRF 二極管(電磁制動整流器) BZS 蜂鳴器開關C 點動按鈕C1A~C7A 電解電容C1B~C70B 電解電容CC 控制迴路接觸器CC1 控制接觸器FD 故障檢測繼電器FDRV 過電壓抑制器FDS 故障檢測分離開關FIMS 消防開關FIRS 火災管制開關FL() 轎廂照明燈FLC 噪聲濾波電容FLR() 噪聲濾小電阻FLT 濾波器FLT1 電源濾波器GLS 轎門聯鎖開關()GON 廳門到站鐘GRS 張緊裝置HSF1~HSF3 快速熔斷器INSS 轎頂檢修專用開關IM 感應電動機INDS 專用開關INPS 控制櫃檢修開關INSC 轎內檢修開關()K 轎廂召喚開關1KS 底坑安全開關2KS 轎頂停止開關()KS 安全出口開尖(緊急出口閘刀)LBK 制動器控制繼電器LBKRV 過電壓抑制器LNRX 停電平層指示繼電器LNRXRV 過電壓抑制器LPIR 照明控制繼電器LPIRRV 過電壓抑制器LPS 燈開關LRFR 線性形成器2LS 上極限開關4LS 上限位開關6LS 上端站強迫停止開關8LS 上端站強迫減速開關7LS 下端站強迫減速開關故障密碼及檢查01 脈 不正常(LU.LD飛器池及回路線)22 樓層資料不正常(檢查LU.LD飛器池及回路32 脈 不正常<無位置>(LU.LD飛器池及回路線31 R0M(PU10IC)不正常(PU10是否SET到LU LD DZN回路線)33 PATTERN不正常計時器錯誤(PU10板LU LD DZN回路線)34 PATTERN不正常(跟綜基準錯誤)檢查LU,LD,DZN回路線东芝180自学习方法打检修按一键到调到最后一个灯亮显示00 按2调到10 按3 显示E2 按3 按2调到0E 按3 显示E1 按3 显示0E 按三按2调到E2 按3 显示0E按3 按2 调到E3 按3 显示OE 按3 按2调到EC 按3 显示OE 按1 显示楼层 E2 JS 检修打正常显示楼层 E2 PD按键41 2 3调故障MODE键按两下显示0点0点都在跳动按中间键NUM加到0点8点都在跳动然后俺STB 确定键一直俺确定键什么时候显示几点几点两点都出现不再闪烁那哥就是故障代码消故障如何操作MODE按两下显示0点0点都在跳动按中间键到0点E点都在跳动按STB键显示E点1点1点在跳动按STB一下显示O点E点都在跳动然后按STB接着显示E点1点1点在跳动按中间键加到E点2点2点在跳动按STB键显示O点E点都在跳动俺STB键显示E点1点1点在跳动按NUM键加到E点3点3点在跳动按STB键显示O点E点在跳动按MO DE键就可以看到CL证明故障清楚。
在电梯安装结束之后的配线检查确认以及点检运转的试运转调整作业方面使用。
详细请根据使用操作说明书(6E6MA001).4.2高速运转调整步骤用于高速运转调整作业，在电梯试运转调整结束之后进入调整舒适感前的通常运转以及各种操作的确认。
详细请根据使用操作说明书(6E6MA002).4.3舒适感调整步骤用于电梯高速运转结束之后为了移交给客户对各种运转进行有关最终舒适感的调整因是最终的调整，应注意不能遗漏项目。
详细请根据使用操作说明书(6E6MA003).4.4厢门调整程序由于门是直接乘入人的接触部分，因此必须于舒适感调整一样，谨慎无遗漏地进行调整。
详细请根据使用操作说明书(6E6MA009).5. 保养步骤关于钢索式电梯CV180的安装·保养调整的相关资料以及步骤如下规定。
关于各保守项目，按照东芝EL·ES·D/W保养手册进行。
5.1一般事项 EL-SM-1章关于预防保养 EL-SM-1.1安全作业的注意事项 EL-SM-1.2电梯闭锁故障的救出 EL-SM-1.3关于维修合同 EL-SM-1.4电梯点检基本作业 EL-SM-1.5维修保养技术人员的心得 EL-SM-1.65.2机械室关系 EL-SM-2章卷扬机 EL-SM-2.1主滑轮以及偏导滑轮的磨损极限 EL-SM-2.1.3电动机及电动发电机 EL-SM-2.1.4电磁制动器 EL-SM-2.2控制盘 EL-SM-2.3控制盘内各部分电压的测定 EL-SM-2.3.1关于调速器 EL-SM-2.4选择器 EL-SM-2.5脉冲发生器 EL-SM-2.5.25.3厢体关系 EL-SM-3章联络装置 EL-SM-3.1厢室 EL-SM-3.2厢体操作盘 EL-SM-3.2.1厢内各装置 EL-SM-3.2.2厢门开关 EL-SM-3.3导轨供油器 EL-SM-3.4导滑器 EL-SM-3.5门开关机构 EL-SM-3.6落地装置 EL-SM-3.7厢上操作盘 EL-SM-3.8厢上各开关 EL-SM-3.9载重检出器 EL-SM-3.10紧急停止装置 EL-SM-3.11门保险 EL-SM-3.125.4有关升降路方面 EL-SM-4章升降路各种开关 EL-SM-4.1导轨支架 EL-SM-4.2主钢索以及调速钢索 EL-SM-4.3钢索张力的取法 EL-SM-4.3.1各滑轮以及重锤轮 EL-SM-4.4厢尾电缆 EL-SM-4.5缓冲器 EL-SM-4.6补偿装置 EL-SM-4.7地坑 EL-SM-4.8主钢索制振装置 EL-SM-4.95.5有关乘场方面 EL-SM-5章门联锁装置 EL-SM-5.1门开锁装置 EL-SM-5.1.3乘场门 EL-SM-5.2乘场操作盘 EL-SM-5.35.6定期检查 EL-SM-7章5.7维修保养用仪器 EL-SM-8章万用表 EL-SM-8.1电池式绝缘电阻计 EL-SM-8.2回转计·速度计 EL-SM-8.3电流计·电压计·微记录计 EL-SM-8.4波形记录仪 EL-SM-8.5噪音计 EL-SM-8.6存储高编码器 EL-SM-8.75.8供油计划 EL-SM-9章供油区分及供油计划 EL-SM-9.15.9其他 EL-SM-20章焊接作业 EL-SM-20.4配线关系 EL-SM-20.55.10另外以下部品废弃时，必须委托于专业的公司。
东芝电梯CV180试运转步骤书目录目的确认项目试运转准备绝缘阻抗试验(兆欧表测试)试运转开始步骤 (缓慢开动)目的本书记载了电梯安装完毕后的试运转(低速)调整作业的内容。
确认项目2-1)必须将所有电源断路器拨于「OFF」上。
2-2)将井道整理整顿干净，必须没有防碍运转的障碍物。
2-3)确认下表中所有的项目。
表1 —升降井道底坑底坑安全开关(IKS)拨在「ON」,安装上缓冲器，GOV拉紧器。
大厅PAK拨在「ON」，全楼的乘场门锁定，贴上注意标语。
厢内紧急停止开关（EMS）拨在「ON」,照明开关打在「ON」,厢内检修开关拨在「NOR」。
厢上厢上安全开关拨到在(2KS)「ON」,安全环开关(SOLS) 拨在「ON」,厢上检修开关打在「NOR」机房卷扬机齿轮油的注入，各部位的紧固。
调速器GOV开关接线，钢索抓钩的活动，外观的损伤，钢索定心，各部的紧固。
控制盘基板连接器的锁定，配线端子的松驰，各部的紧固，外观的损伤。
连接线参照表2，表3，确认马达·P.G·BK的连接线。
！危险有2台的场合，另外一台电梯已经在运转的场合，由于匹配电源(P24X等)处于带电导线状态，因此将别的电梯电源拨到OFF,取下搭接线的连接器或端子。
表2 马达动力以及的P.G接线轿厢在偏导向轮侧的场合轿厢在马达侧的场合轿厢落下和卷扬机的型马达轿厢马达轿厢FYJ180 YJ160AYJ240BYJ240C FYJ180 YJ160AYJ240BYJ240C用马达端子的接线U UV VW W U UV VW W U UV VW W U UV VW WBP5A 红红红红BN5A 黑黑黑黑PNS 青(绿) 白白青(绿)DNS 白青(绿) 青(绿) 白—表3 —制动器接线名称马达侧控制盘侧制动器制动器端子TB7-11(B1)TB7-12(B2)试运转准备3.1 送低速时必要的连接器作为试运转准备，在控制盘和外部接线中，只将必要的连接器按照下表3-1-1所示进行插入确认。
东芝(TOSHIBACV180)电梯线号表元件代号 元件名称 线号1KS 底坑急停开关 CNH1-8、CNH1-9(A2) CNH1-8 CNH1-102KS 轿厢急停开关 A3、A2(CNK1-12)CNK1-12CNK1-13EMS 轿顶急停开关 A3、A4 MLS 安全窗开关 A4、A5 SOLS 安全钳开关 A5、A7(CNK1-13)2LS 上极限开关 A7、A8A STH 1LS 下极限开关 A8A 、A10(CNH1-11) SLS轿厢限速器开关A10(CNM1-1、A10C(CNM1-2))CNST2-1、CNST2-2 SLS1对重限速器开关A10C(CNM1-3)、A11(CNM1-4)CCSLS厅门接点A11A(CNH1-14)、HDC(CNH1-15)控制柜急停开关GLS轿门接点HDC(CNK1-14)、DC(CNK1-15)PC1A 、CNH1-8GRS 轿厢涨紧绳轮开关 A8B 、A8CLSC 着床开关 WG RS 对重涨紧绳轮开关A8C 、A8DLSC-1→P24C(CNK2-1)BFS轿厢缓冲器开关A8D 、A8ELSC-2→NC2C(CNK2-2)WBFS对重缓冲器开关A8E、A8F LSC-3→LSC(CNK2-3)PRS 故障表示时RESET开关A8F、A9 LSA着床开关PRD S A9、A10 LSA-1→P24C(CNK2-1)MB 抱闸线圈B1(TB7-11)、B2(TB7-12) LSA-2→NC2C(CNK2-2)1WL S 超载开关1WLS(CNK2-3)、NC2C(CNK2-2)LSA-3→LSA(CNK1-1)3WL S 满载开关3WLS(CNK2-4)、NC2C(CNK2-2)LSB着床开关8WL S 轻载开关8WLS(CNK2-5)、NC2C(CNK2-2)LSB-1→P24C(CNK2-1)DLS 门安全扉极限开关DLS(CNK1-7)、NC2C(CNK2-2)LSB-2→NC2C(CNK2-2)PDOR门开开关LSB-3→LSB(CNK1-2)1NSS轿顶点检开关KINSX、NC2C(CNK2-2)PAKS锁梯开关PAK(CNH1-7)、NC2H(CNH2-4) LPS 停电灯开关3LS 下限位开关DNLS(CNH1-1)、NC2H(CNH2-4～6)LPS2、LPS34LS 上限位开关UPLS(CNH1-2)、NC2H(CNH2-4～6)ELP 停电灯5LS 最下楼强制停止开关5LS(CNH1-3)、NC2H(CNH2-4～6)LPS3、K106LS 最上楼强制停止开关6LS(CNH1-4)、NC2H(CNH2-4～6)PSIG 报警按钮7LS 下减速开关7LS(CNH1-5)、NC2H(CNH2-4～6)K1、K38LS 上减速开关8LS(CNH1-6)、NC2H(CNH2-4～6)HALL 报警装置FIM S 消防FIMS(CNH1-20)、NC2H(CNH2-4～6)K3、K10FDS 故障检出切除开关FDSA、NC2INPS 控制柜点检开关NOR、KNOR(CNK1-4)HB外呼CNUP外呼上INSS 轿顶点检开关CNK1-4、NC2 正常按钮U21、COM (CNUP-8、CNUP-5) SINS、NC2 检修灯P5D、LU20 (CNUP-3、CNUP-1)U 慢上SINS、PLU(CNK1-5) CNDN外呼下D 慢下SINS、PLD(CNK1-6) 按钮D21、COM (CNDN-8、CNDN-5)灯P5D、LD20 (CNDN-3、CNDN-1)东芝(TOSHIBACV180)电梯线号表11DS 门全关位置检出开关LPS 轿厢灯开关R200、LPS1 P24C、NC2C、CL-STOP(TB-4) FL1 轿厢照明灯LP1C、LPS1 12DS 关门减速位置检出开关FANS 风扇开关R200、FAN P24C、NC2C、CL-SLOWDOWN(TB-6)FAN 风扇FAN、FANC13DS 开门减速位置检出开关TLP1检修灯R36A、T36AP24C、NC2C、OP-SLOWDOWN(TB-5)TLP R36A、T36A18DS 门全开位置检出开关1CON 电源插座R200、T200 P24C、NC2C、18DS(TB-3)CNK1-8ATT 手动操作开关ATT、COM5D内选按钮灯PCS PCS、COM5DL1K～L6K 公用线P5D2PU 方向转换开关上PU、COM5DL7K～L12K 公用线P5D3PAS PAS、COM5DL13K～L18K 公用线P5D4PD 方向转换开关下PS、COM5DL19K～L24K 公用线P5D5BZS 乘场呼叫蜂鸣器开放开关BZS、COM5DL25K～L26K 公用线P5D6PG旋转编码器内选按钮VCC →TB7-1→BP5A→A1 1K～6K 公用线COM5D2 NC →TB7-2→BN5A→B1 7K～12K 公用线COM5D3 →TB7-3→PPS→A2 13K～18K 公用线COM5D4 A →TB7-4→PNS→B2 19K～24K 公用线COM5D5→TB7-5→DPS→A3 25K～26K 公用线COM5D6 B →TB7-6→DNS→B4 PDO开门开关PD0(CNK7-1)、COM5D1 FG →TB7-7→屏蔽PDC关门开关PDC、COM5D1 TB7-1、3、5 跨接继电器功能说明保险管功能说明必要◎熔断器额定信号名内容XMCMSI ◎1F-1 1A PC1A 安全回路MC ◎1F-3 3A PC1C AVR电源◎1F-4 5A PC1D 制动器回路CC 安全控制回路接触器1BK电磁刹车接触器－1F-5 5A PC1T 断电平层XOP 门开继电器◎2F-1 3A P24A PU、I/O基板电源CL 门闭继电器－2F-2 5A P24H 乘场方面的电源SM R 安全回路检测继电器－2F-3 5A P24X 乘场方面的电源(2台电梯用)LBK 电磁刹车继电器－2F-4 3A P24C 轿厢信号用RY －2F-5 10A P24T 断电平层FAN R 风扇继电器◎8F-1 2A R3BCU基板电源TIR ◎8F-2 2A T3－9F-1 10A R110 门电源－9F-2 10A T110－10F 10A R36A 底坑插座电源东芝(TOSHIBACV180)电梯线号表TB6 TB7 TB81 SLS1B 1 BP5A 1 BKRF2 SLS1A 2 PN5A 2 18KX3 LSE PE 3 PPS 3 NC4 SLS2B 4 PNS 4 B25 SLS2A 5 DPS 5 B26 LSE PE 6 DNS 6 18K7 SLS3B 空7 E PE 7 NC8 SLS3A 空8 8 CC9 LSE PE 9 9 NC10 10 10 NC11 11 B1 11 NC12 LSE PE 12 B2 12TBDC TB17 TB201A2 轿厢急停1 P24V 1 R200 CCS 控制柜急停A7 上、下极限2 P24V 2 R200 FDS 记忆切除开关A10 限速器开关3 P24V 3 R200 INS 控制柜点检开关A11门锁接点4 P24V 4 R200 BRFX 整流管DC 5 P24V 5 R200 BRF 电磁刹车整流管UPLS 上限位 6 P24V 6 T200 B3R 抵抗器DNLS 下限位7 NC2 7 T200 DCRR 抵抗器TB10 8 NC2 8 T200 4S-1 照明回路开关1 P5 9 NC2 9 T200 5S 制动电源用MCCB2 COM5 10 NC2 10 T2003 11 NC24 COM15 12 NC2 保险管功能说明5 P15 13 NC 1F-1(1A) PC1A 安全回路6 COM15 14 NC 1F-3(3A) PC1A AUR电源7 N15 15 R36A 1F-4(5A) PC1D 制动器回路8 16 PC1C 2F-1(3A) P24A PU/IO基板电源17 P24H 2F-2(5A) P24H 乘场方面电源AV2 电源极18 R3 2F-3(5A) P24X 乘场方面电源1 V1 19 T3 2F-4(3A) P24C 轿厢信号用2 G1 20 T36A 8F-1(2A) R3BCU基板电源3 V2 21 NC2 8F-2(2A) T34 G2 22 NC2H 9F-1(3A) R110门电源5 V3 23 NC2H 9F-2(3A) R1106 FG 24 NC 9F-3(3A)7 ACL 25 NC2 10F(10A) R36A 36V电源插座8 ACNCNBK31 制动电阻2东芝(TOSHIBACV180)电梯线号表二极管、电容、电阻继电器符号说明HIB-100A UCE1-311C111RF 二极管(乘场方面电源)LTIR 外呼按钮信号板11C 电容(乘场方面电源) OP 开门继电器HID-100 UCE1-314C0XA4R 轿厢安全回路输出CL 关门继电器外呼信号板XA10R 1LS、2LS极限输出SMR 安全回路检测继电器LED-100A、 BUCE13-84A2XA11R SLS限速器输出LBK 电磁刹车继电器数码显示及方向信号板XCCR SMR输出LBK1 电磁刹车继电器1 UCE13-84A1XDCR门锁输出F1M 消防继电器信号灯基板XDCRRDCR UCE6-84B1 BCU-NL2BLS1R 抱闸电阻CC1 安全回路确认继电器控制驱动板PUR1 (M/R)XMTH输出LZN 门区继电器PU-MLT PUR2 STH输出RLR 主控制板PUR3 AMC1输出BDR I/O-MLT C100 电容MCRY1输出BDRX 信号控制板MCR 迟延抵抗XMCT 延时继电器BLS2R 散热电阻CC 安全控制回路接触器PUR4 散热电阻1BK 电磁刹车接触器1BKXFANRPU-MLT CCU1 COP-100LCN5: CN1: CN2: CN3A: CN3B: CN3C CN3DA1→XDC A8→PAK 1→P24C1→CBZ 1→L6K 1→L12K 1→L18K 1→L24KB1→DCR B8→FIM 2→SLS1B2→ATT 2→6K 2→12K 2→18K 2→24KA2→A4 A9→7LS 3→NC2C3→P5D13→L5K 3→L11K 3→L17K 3→L23KB2→A11 B9→8LS 4→SLS1A4→COM5D14→5K 4→11K 4→17K 4→23KA3→XCC A11→OP5→5→LITC 5→L4K 5→L10K 5→L16K 5→L22KB3→BLS1B11→CL 6→6→PDC 6→4K 6→10K 6→16K 6→22KA4→BLS2 A12→MC7→7→DOL 7→L3K 7→L9K 7→L15K 7→L21KB4→A10 B12→MS18→8→KINS 8→3K 8→9K 8→15K 8→21KA5→NC A13→XMC9→9→OLDL9→L2K 9→L8K 9→L14K 9→L20KB5→B13→SMR10→10→PCS 10→2K 10→8K 10→14K 10→20KA6→DNLS A14→LBK11→11→L1K 11→L7K 11→L13K11→L19KB6→UPLS B14→XLBK112→12→1K 12→7K 12→13K 12→19KA7→5LS A15→P24A13→P5D213→P5D313→P5D413→P5D5B7→6LS B15→NC214→COM5D214→COM5D314→COM5D414→COM5D5CN7: CN1: 1→SLSTXD15→P52→SLSDE1 6→COM53→SLSRXD O 7→COM158→N153→P15东芝(TOSHIBACV180)电梯线号表CCU2 COP-100LCN1: CN2 CN3A：CN3B CN3C CN3D 1→P24C1→1→1→1→ATTBZ 1→2→SLS1B 2→ATT 2→2→2→PU 2→3→NC2C 3→P5D 3→3→3→FANX 3→4→SLS1A 4→COM5D 4→4→4→PAS 4→5→5→5→5→5→5→6→6→PDC 6→6→6→6→7→7→7→7→7→7→8→8→KINS 8→8→8→8→9→9→9→L26K 9→9→9→10→10→PCS 10→26K 10→10→10→BZS 11→11→L25K 11→11→11→12→12→25K 12→12→12→PD13→P5D6 13→P5D3 13→P5D4 13→P5D14→COM5D614→COM5D314→COM5D8 14→COM5D9I/O –MLT信号板插件输入线A#→B#CN6：CN5：A12→A18并联梯线CN6→TB7A1→LSA B12→HNDIN(CNP1-1) →HNDOUT→B20A1→BP5A B1→LSB A13→PS1IN(CNP1-2)→PS1OUT→A21B1→BN5A A2→LSC B13→PS2IN(CNP1-3)→PS2OUT→B21 A2→PPSB2→18DS A14→PS3IN(CNP1-4)→PS3OUT→A22B2→PNS A3→PLU B14→PS4IN(CNP1-5)→PS4OUT→B22 A3→DPS B3→PLD A15→PS5IN(CNP1-6)→PS5OUT→A23B3→DNS A4→KNOR B15→DNIN(CNP1-2)→DNOUT→B23 A4B4→1WLS A16→UPIN(CNP1-8) →UPOUT→A24 B4A5→DLS(PDO) B16→CLRIN(CNP1-9) →CLROUT→B24 A5B5→NOR A17→SFD B5A6→MCA B17→CRENB6→XSTH A20→ASOUT(CNP1-10) →ASIN→A12并联梯线CN7：A7→XMTH B20→HNDOUT→(CNP1-11) →HNDIN→B12CN7→TB6B7→FDSA A21→PS1OUT(CNP1-12) →PS1IN→A13 A1→SLSTXD1 A8 B21→PS2OUT(CNP1-13) →PS2IN→B13 B1→SLSRXD0 B8 A22→PS3OUT(CNP1-14) →PS3IN→A14 A2→ALSDE1 A9→TNRX B22→PS4OUT(CNP1-15) →PS4IN→B14 B2→B9→EXPDZ A23→PS5OUT(CNP1-16) →PS5IN→A15 A3→A10→3WLS B23→DNOUT(CNP1-17) →DNIN→B15 B3→B10→8WLS A24→UPOUT(CNP1-18) →UPIN→A16 A4→A11 B24→CLROUT(CNP1-19) →CLRIN→B16 B4→B11 A31→P24A P24A→A31 A5→P51B31→NC2 NC2→B31 B5→东芝(TOSHIBACV180)电梯线号表I/0-MLT信号板插件输入线插接件线号CNH1 CNK1 CNM1 CNH200CN1： 1 DNLS 1 LSA 1 A10A 1 R200 CN1→TB10 2 UPLS 2 LSB 2 A10C 2 R200 1→P5D 3 5LS 3 LSC 3 A10C 3 T200 2→COM5D 4 6LS 4 KNOR 4 A11 4 T200 3→P15 5 7 LS 5 PLU 5 5 R36A 4→COM15 6 8 LS 6 PLD 6 6 R36A 5→N15 7 7 DLS CNH2 7 T36A8 PC1A 8 18DS 1 P24H 8 T36A9 A2 9 2 P24H CNK20010 A7 10 KA 3 P24H 1 R20011 A10 11 4 NC2H 2 T20012 (A10) 12 A2 5 NC2H 313 (A10A)13 A7 6 NC2H 4 R11014 A11A 14 HDC CNK2 5 T11015 HDC 15 DC 1 P24A 6 R36A16 NC2H 16 2 NC2C 7 T36A17 PAK 17 COMD 3 1WLS 818 K3 18 OP 4 3WLS 919 K10 19 CL 5 8WLS 1020 FLM 20 A4 6 EXPD11Z12TNG-V1门机板操作回路HIB-100A外呼按钮信号板输出线(UCE1-311C1)(DOOR CONTROL UNIT)(HIB-100A→信号灯基板) TB-8→CNK1-18(OP) (HIB-100A、CN1→LED-100A、B CN3)CN1 CN3：TB-9→CNK1-19(CL)1→P5D 13→6PL1 1→P5D TB-10→CNK1-17(COMD)2→P5D 14→COM 2→COM TB-4(CL-STOP) →11DS3→1PL1 15→7 PL1 3→HID30 TB-6(CL-SLOW DOWN)→12DS4→COM 16→COM 4→HID40 TB-5(OP-SLOW DOWN)→13DS5→2PL1 17→8 PL1 5→HBZ1 TB-3(OP-STOP) →18DSX6→COM 18→COM 6 L→R110AC110V 7→3PL1 19→LUP10 7 N→T1108→COM 20→LDP10 8 U→1→U9→4PL1 21→NRST0 9 V→2→VDM10→COM 22→P5D 10 W→3→W11→5PL1 23→P5D12→COM 24→P5D 串行通信线CN4：5→CN5-3E-TM1→CN5-1→7→CN4-1SLS(*1)P24H(CNH2-2)8→CN4-2SLS(*2)3→CN5-2→NC2H(CNH2-4)HID-100外呼信号板输出线(UCE1-314C0)(HID-100－CN1→LED-100A－B CN3)CN1：CN5：CN3：CN4：串行通信线1→P5D 13→6LP1 1→P5D 1→P5D 1→CN5-1→P24H(CNH2-2)2→P5D 14→COM 2→P5D 2→COM 3→CN5-2→NC2H(CNH2-5)3→1PL1 15→7LP1 3→COM 3→HID30 5→CN5-3→E-TM4→COM 16→COM 4→4→HID407→CN4-1→SLS2B5→2 PL1 17→8PL1 5→D21 5→HBZ1 8→CN4-2→SLS2A6→COM 18→COM 6→D21 6→7→3 PL1 19→LUP10 7→U21 7→8→COM 20→LDP10 8→U21 8→9→4 PL1 21→NRST0 9→LD20 9→10→COM 22→P5D 10→LD20 10→11→5 PL1 23→P5D 11→LU2012→COM 24→P5D 12→LU20LED-100B数码显示板方向信接线排说明号板UCE13-84A2 TCN2 TB11 TCN01 TCN3A TCN3LED-100B -CN3→HIB-100A-CN1 1 TREN 1 1 1 PC1T1 U 1 P260T1→P5D 13→6PL1 2 TLS2 2 2 2 T0V 2 V 22→P5D 14→COM 3 3 3 3 P24T 3 TNRX33 N260T3→1PL1 15→7PL1 4 TNRX4 4 4 4 TNRX4 4 T48V 4→COM 16→COM5 5 5 5 5 T24V 5 AMC1 5→2PL1 17→8PL16 BP48 6 6 6 T0V 6 W 6 NC2 6→COM 18→COM7 NV 7 7 7 TB207→3PL1 19→LUP10 8 CC 8 8 8 1 F1M 8→COM 20→LDP10 9 9 2 NC29→4PL1 21→NRST0 10 13 F1MA10→COM 22→P5D 114 F1MC11→5PL1 23→P5D 1212→COM 24→P5DRYD9基板CN2A CN2B CN21 CN22CN3 CN2：1→FAN 1→C111 1→A4 1→NC2C1→P5D 1→P24C 2→LPS1 2→C120 2→A5 2→1WLS2→2→3→LPS1 3→(L)－3→LPS33→3WLS3→3→4→LTIR 4→(R)B 4→C111 4→8WLS4→CBZ 4→KINS 5→CBZR 5→(C)T 5→LP1C5→7WLS5→LITC 5→6→PDO 6→(M)R 6→6→7→P24C 7→D 7→CN1：7→8→NC2C 8 8→FANC1 8→9→A3 9 9→LPS12 9→10→A4 10 10→3→CBZR 10→KINS 11→11→K1 11→FAN4 11→12→R200 12→K3 125→LTIR 12→13→R2006 13→P5D4 14→KINSX7 14→15→FANR 门系统8 15→16→L →R110 1 → 6 12DS 9→NC2C 16→17→NC2C N →T110 2 →7 COM5D117 18→LPS2 U →U301 3 →18DS 8 OP19→LPS3 V →V301 4 →11DS 9 CL20→W →W301 5 →13DS 10 COMTB3：TB21→A2 16→31→LPS2 1→R200 17→33→2→A3 17→32→LPS3 2→R200 18→34→3→A4 18→CB78 33→C111 3→R200 19→T36A 35→LPIC4→A519→LSA 34→C120 4 20→T36A 36→5→A7 20→LSB 35→5→T200 21→37→LTIR6→21→LSC 36→6→T200 22→P24C 38→FAN7→SINS 22→HDC 37→18DS 7→T200 23→P24C39→FANC8→24→P24C 40→FANR 8→PLU 23→DC 38→18DSX9→PLD 24→K1 39→11DS 9→R110 25→P24C 41→KINSX 10→RNOR 25→K3 40→13DS 10→R110 26→NC2C 42→11→26→(7WLS) 41→12DS 11 27→NC2C 43→12→PDO 27→1WLS 42→12→T110 28→NC2C 44→13→DLS 28→3WLS 43→13→T110 29→NC2C 45→E14→DLS 29→8WLS 44→14→30→NC2C 46→E15→30→LPS2 45→OP 15→R36A 31→COM 47→E46→CL 16→R36A 32→LPS1井道接线1→CNH1-8→PC1A 11→CNH200-2→R200 21→CNH1-16→NC2H31→CHCN-3→D122→CNH1-9→A2 12→CNH200-3→T200 22→CNH1-20→F1M32→CHCN-2→D83→CNH1-1→DNLS 13→CNH200-4→T200 23→CNH1-10→A733→CHCN-1→D44→CNH1- 3→5LS 14→CNH2-1→P24H 24→CNH1-11→A1034→CNH1-15→HDC5→CNH1-5→7LS 15→CNH2-2→P24H 25→CNH1-2→UPLS35→E-TM→E6→CNH200-7→T36 16→CNH2-3→P24X 26→CNH1-4→6LS 36→E-TM→E 7→CNH200-8→T36 17→CNH2-4→NC2H27→CNH1-6→8LS 37→E-TM→E8→CNH200-5→R36 18→CNH2-5→NC2H 28→CNH1-14→A11A9→CNH200-6→R36 19→CNH2-6→NC2H 29→CNH1-18→K310→CNH200-1→R200 20→CNH1-17→PAK 30→CNH1-19→K10随动电缆线电缆线号→信号台→控制柜端子→轿厢端子1→R200→CNK200-1→12→PLD→CNK1-6→23→34→A4→CNK1-20TB2CNK-62→T200→CNK220-2→TB213→DLS →CNK1-7→CNK-724→35→1WLS→CNK2-3 3→R110→CNH200-4→TB214→18DS →CNK1-8→CNK-825→K1→CNK1-10 34→3WLS→CNK2-4 4→T110→CNK200-5→TB215→1→TB11→CNK3-126→K10→CNK1-11 27→8WLS→CNK2-5 5→R36A →CNK200-6→TB216→2→TB11→CNK3-227→A2→CNK1-12 38→6→T36A →CNK200-7→TB217→3→TB11→CNK3-328→A7→CNK1-13 39→7→LSA →CNK1-1→CNK-118→4→TB11→CNK3-429→HDC →CNK1-14 40→8→LSB →CNK1-2→CNK-219→5→TB11→CNK3-530→DC→CNK1-15 41→E →E-TM →TB2 9→LSC →CNK1-3→CNK-320→6→TB11→CNK3-631→COMD →CNK1-17 42→E →E-TM →TB210→KNOR →CNK1-4→CNK-421→SLS1A →TB6→TB132→OP→CNK1-18 43→P24C→CNK2-1→CNK2-1 11→PLU →CNK1-5→CNK-522→SLS1B →TB6→TB133→CL→CNK1-19 44→NC2C→CNK2-2→CNK2-2PU-MLT 主控制板 I/O-MLT 信号回路板 对讲机 1、发光二极管1、可调电阻CN2B-1→C111(黑)PSIG 呼叫按钮LD7 WDT VR1调整MTOCSET-COM 之间的电压CN2B-2→C120(红)LD3 MODE1 常亮 VR2 CN2B-3→(L)-(白) LD4 MODE2 2、微动开关CN2B-4→(R)B(黄) LD5MODE3SW1UP 点检慢上CN2B-5→(C)T(白) 2、操作键 DN 点检慢下 CN2B-6→(M)R(黑) PRST 复位(数据锁)键 SW2PDO 开门MODE 菜单键 PDC 关门COP-100L 基板串行信号线 NUM 数字键CN1-1→CN1B-1(P24C) STB 写入确认键CN1-2→CN1A-3(SLS1B) RESEF(兰色)复位键CN1-3→CN1B-2(NC2C) 3、短接环CN1-4→CN1B-4(SLS1A) JP2 MASTER CN1-6→(CCU2) →CN1-2 JP3 LSUP CN1-8→(CCU2) →CN1-4 JP4 PGSEL 故障清除 JP5P CTRMODE(2)→00(闪)→NUM →OE （闪）→STB →E1(闪)→NUM →E2(闪)→STB →OE(闪)→MODE →CL(不闪)4、芯片型号(1)可拆型：PU RT-839(2)不可拆型：PP7-T7K86-01MODE 00 输入地址 PU-MLT-A 板输出销I/0板输出销MODE 01 输高低位 DA1 DPPS MODE 02 看所在地址 DA2 UPPS MODE 03看地址内数据DA3COM2MODE 04 修改数据（开快车）COM1 N15 MODE 05 查询参数P24 COM3 MODE 06 Ｙ相调零NC2 IWF MODE 07 U相调零P5D IUF MODE 08 查看故障N15 ITF MODE 09 看索引数据P15 IRF MODE 10 打开输入通道（＃E2）写保护COM2 L01 MODE 11 查看版本号L02 MODE 0A 修改索引数据L03 MODE 0b 修改日期L04 MODE 0E 清除故障（做井道自学习）P15MTOCSETPSOCSETP5DCOM1。
C V 1 8 0故障诊断使用说明书目录1.目的2.应用3.故障时的处理4.故障处理步骤5.出错以及跟踪5.1种类和不同点5.2复位重设的方法6.出错数据群7.故障跟踪数据8.为了防止连续故障的注意事项9.保护回路说明10.电源方面11.检查表11.1错误编码检查表11.2跟踪数据检查表1.目的标准型电梯(CV180),以明确关于发生了故障的场合的处理解决，在现场的故障数据的收集，调查方法以及结果的推论有关事项方面的调查方法为目的。
2.适用适用于标准型电梯(CV180)。
3.故障时的处理1)状态的调查优先考虑乘客的安全，客户的对应等，就关人故障等而言，要尽可能确认状态，不要原因不明。
2)P U基板·错误确认到达现场之后，为了检查确认有无错误，请检查确认PU基板上的7segLED的显示。
3)P U基板7segLED显示a)通过按下PU基板的PRS按钮，在7segLED上显示出运转状态。
b)通常，只显示出参考层。
c)管制运转重叠的场合，优先顺序的最高位之一和参考层交替地显示。
d)错误和管制运转重叠的场合，参考层·EE·管制显示交替地显示出来。
e)“EE”显示错误数据不清除的话，就不能复原。
f)错误清除时，只最优先显示“CL”.g)关于详细内容，请务必参照OBM操作使用说明书(6E6MA008)。
h)在上页特别是故障时注意必要的为以下表示错误发生由于错误被记录着，因此按照检查表检查错误编码等各种数据。
… CC回路·CUT安全销开关，调速器开关，1F熔断保险丝等在机械方面以及电气方面有可能CC回路被断路着的，因此必须调查。
…WDT(微电脑失控)在这种场合，可能是软件(程序)，硬件(IC,基板)两者都有故障。
！注意a)检查后在还没有掌握故障状态的情况下，不要任意将电源打到OFF。
b)向乘客·业主确认故障时的状况。
c)对于基板，由于正使用着CMOS-IC，因此要十分注意静电气。
C V 1 8 0高速运转步骤书使用说明书99年5月株式会社东芝© TOSHIBA Corporation ,1999.All Rights Reserved.希望●在使用前，请详细阅读此使用说明书，完全理解其中内容后，再操作制品。
●阅读后，请妥善保管说明书，以便随时可以使用。
●在移置或转卖该制品时，必须将说明书与制品一起移交。
目录1.目的2.高速运转准备3.高速运转步骤3.1PDSET3.2HCU地址设定3.3机器的机能·操作检查确认1.目的本书使用于电梯试运转调整结束之后的高速运转调整作业。
2.高速运转准备1)必须将所有的电源断路器拨到「OFF」上。
2)进行场地的整理整顿，不能有防碍运转的障碍物。
3)检查确认门是否短路中，如果被短路的话，则解除。
跨接处为TBDC的1~3之间。
！危险如将门短路的话，则有门开着运行的危险。
在高速调整时，必须将门短路解除。
将门短路一解除不动时，检查门的开关。
万一，在全楼层的门完全没有对齐的状态下不得不进入高速调整时，只将此层楼的乘场门的门开关进行短路，采取措施使人员不接近等，必须细心地给予注意。
4)插入所有的连接器，确认绝缘阻抗以及有没有串错。
确认的方法请参照试运转调整程序(6E6MA001) 第4项(「绝缘阻抗试验」)5)确认各层楼面的厅门开关(SW)以及出入口开关。
6)确认系数及人数平衡(P6,P8,为45%, P10, P13为50%)根据需要加减C/W的数。
7)设定以下载重SW.8)必须拨到FDS切断。
3.高速运转程序3.1PDSET按照下列程序，使用在仪表板监控器进行PDSET。
1）将控制盘的检修开关拨到INS上，将轿厢停止在最下层楼面略偏上处。
2）使用在仪表板监控器的方式10,解除E2ROM安全灯。
3）实行在仪表板监控器的方式0E的指令0C.4）将控制盘的检修开关拨到NOR。
（确认PU基板7segLED显示为pd 。
）5）轿厢下降，在最下层停止后上升，在4LS处停止。
东芝电梯CV180现场调试资料1：变频器自整定(1) 将轿厢吊起，卸下钢丝绳，确认电动机在空转时，不会出现安全故障。
(2) 将编码器按照要求装好，将编码器线对号入座。
(3) 将抱闸、抱闸强激接触器KMB和KMZ，变频器输入、输出接触器KMC和KMY有效吸合，观察抱闸是否打开，要确认电机空转时没有磨擦阻力。
(4) 把变频器参数A1-02设置为3，并根据第一章3.2 所述设置变频器相关参数。
(5) 设定变频器，按照4.2.1所述方法，变频器菜单出现“AUTO-TUNING”。
共需输入7个数据，依次为：Rated Voltage 电机的额定电压〔VAC〕Rated current 电机的额定电流〔AAC〕Rated Frequency 电机的额定频率〔HZ〕Rated Speed 电机的额定转速〔RPM〕Number of Poles 电机极数Selected Motor 1/2 驱动电机号PG Pulses/Rev PG数旋转编码器脉冲数2：典型案例分析：(1) 电梯刚启动变频器就显示PGO故障PGO含义是反馈丢失，可能原因一：由于电气或机械原因抱闸没有张开，或电机机械性卡死。
可能原因二：编码器电源线脱落或虚接。
可能原因三：如果S曲线起动或停车时间设得太长，由于电梯起动或停车时电梯实际速度接近0速，曳引力较小，当轿厢处于重载或满载时，曳引机就有可能拖不动轿厢，此时变频器仍有速度指令输出，便出现PGO故障。
(2)电梯在运行中变频器突然显示OC故障OC含义是变频器过电流，可能原因一，编码器损坏，造成反馈不正常导致变频器在速度调节过程中过流。
可能原因二，电机绕组绝缘损坏，有短路现象也会产生过流。
可能原因三，负载太大，加速时间太短。
(3)电梯运行中变频器突然显示O V故障。
OV含义是主回路直流侧过电压。
可能原因一，模拟量给定电压有突降，可在变频器参数中加点加减速斜率，例C1-01=1S，C1-02=1S可能原因二，15KW以下的变频器输入电压E1-01参数设定不当，一般设400V，如设380V的话有可能向上减速时会出上述故障。
东芝电梯基本操作知识•东芝电梯CV180常用地址参数地址功能通常参数5297: 开门时间2秒钟002A5298: 轿箱呼出应答时间2秒002A5299: 乘场呼出应答时间3秒003F529A: 乘场和轿箱呼出应答时间5秒0068529B: SME跳开时间15秒0139以下为部分功能的选用相,当参数为0001时则起用该功能,参数为0000时则无该功能.541E：荷重补偿5803：防捣乱5804：照明、风扇自动关闭5805：锁梯PAK5806：自动平层5808：消防5809：回基站5812：满员5814：2CaY5815：并联(0001为主机0000为副机)5AC3：04(紧急)5AC7：08(保养)东芝电梯基本操作知识一、机房控制柜平面图（正面）：二、机房检修操作：1、将控制柜操作板上8号扭子开关朝上，此时为机房检修状态。
（8号扭子开关朝下为正常状态）2、再将主板上5号扭子开关（S9）朝上或朝下按住不放，电梯将以检修速度向上或向下运行。
三、故障清除操作：显示器上显示EE表示有故障记录，保养时需要清除，否则将出现故障记录过多而保护死机。
此时将主电源关闭，按住主板上4号键不放再送电，一般情况下可复位，若不能复位就要作故障清除，方法如下：1、按主板上1号键2下显示00；2、按主板上2号键n下使显示器显示0E；3、按主板上3号键1下显示E0；4、按主板上2号键1下使显示器显示E1；5、按主板上3号键1下，再按2号键1下显示E0；6、按主板上2号键2下使显示器显示E2；7、按主板上3号键1下显示0E；8、按主板上4号键强制返回，故障清除操作结束。
注：操作板上9号键是故障记录开关，正常时开关朝上，否则故障记录很快将出现保护死机。
四、短接安全回路操作：当显示FD时表示安全回路断开，此时安全继电器CC断开、操作板上面的那个指示灯熄灭，首先检查安全回路供电保险管1F1（控制柜后面下排左起第6个）是否熔断；检修需要短接时，请用下列方法：1、操作板上A2—A7短接：轿顶急停开关、轿内急停开关、安全钳开关；2、操作板上A7—A10短接：上下极限开关、缓冲器开关、涨紧开关；3、操作板上A10—A11短接：限速器开关；五、短接门锁回路操作：当操作板上下面的一个指示灯熄灭，表示门锁回路断开，检修时需要短接请用下面方法操作：1、操作板上A11—HDC短接：厅门门联锁；2、操作板上HDC—NC短接：轿门门联锁；3、操作板上3号—4号短接：厅、轿门门联锁全短接。
