电子设计 第二部分

计算的数据
元器件种类 使用数量 通用失效率 n λg （个） （10-6/h） 硅二极管 硅NPN三极 管 金属膜电阻 陶瓷电容 石英晶体 2 4 5 2 1 0.97 4.6 0.24 0.38 0.32 质量系数 类别总失效 率 πQ （10-6/h） 0.1 0.15 0.3 0.3 1 0．194 2．76 0．36 0．228 0．32
• 早期失效期：由设计、制造上的缺陷等原因而造成的失效 叫早期失效，发生早期失效的期间叫早期失效期。其特点 是失效率较高，但随着元器件工作时间的增加而失效率迅 速降低。通过对原材料和生产工艺加强检验和质量控制， 可以大大减少早期失效比例。在生产中对元器件进行筛选 老化，可使其早期失效大大降低，以保证筛选后的元器有 较低的失效率。 • 偶然失效期：产品因偶然因素引起的失效叫偶然失效。产 品在早期失效之后，失效主要表现为偶然失效的时期叫偶 然失效期，也称随机失效期。其特点是失效率低而基本稳 定，可以认为失效率是一个常数，与时间无关。失效是随 机性质的。偶然失效期时间较长，是元器件的使用寿命期， 研究这一段失效意义最大。 • 耗损失效期：产品在使用的后期，由于老化、疲劳、耗损 等原因引起的失效叫耗损失效。主要发生耗损失效的时期 叫耗损失效期，又叫老化失效期。其特点是失效率随时间 迅速增加。到了这个时期，大部分元器件都开始失效，产 品迅速报废。在电子设备中，所有的元器件和组件都不能 工作于耗损失效期。
R(t ) = e − λt

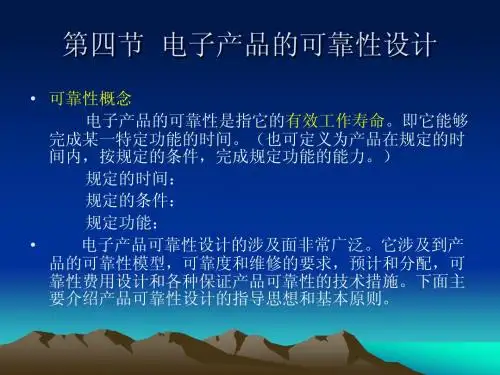

★可靠度R（t）：是系统在规定的条件和时间内完 成规定功能的概率。 可用表达式： R=1-F F：表示系统在规定的条件和时间内丧失规定功能 的概率称为失效概率。 失效概率的计算：取N个同类产品，若在规定 的条件和时间下有n个失效，则失效概率为： F= n/ N 那么：R= (N –n)/ N=1-F ★失效率λ：对于电子元器件来说，寿命结束就叫失 效。电子元器件的失效率是一个很小的常数。其失 效数据可通过可靠性试验求得： λ=失效数/（运用总数*运行时间）
