中建管内穿线和槽盒内敷线技术交底

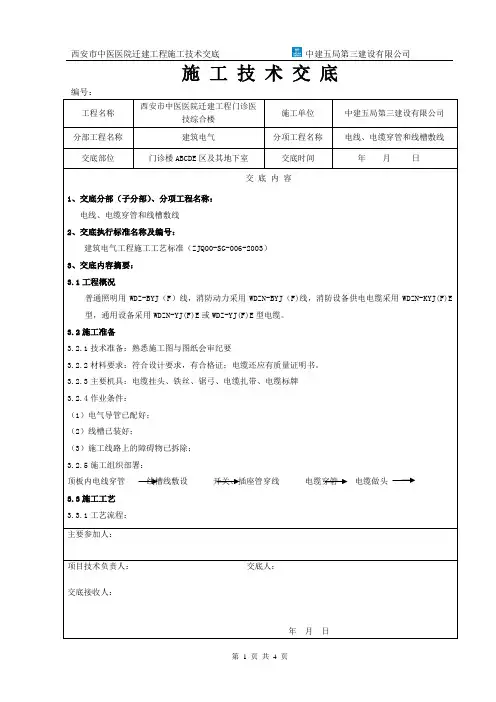

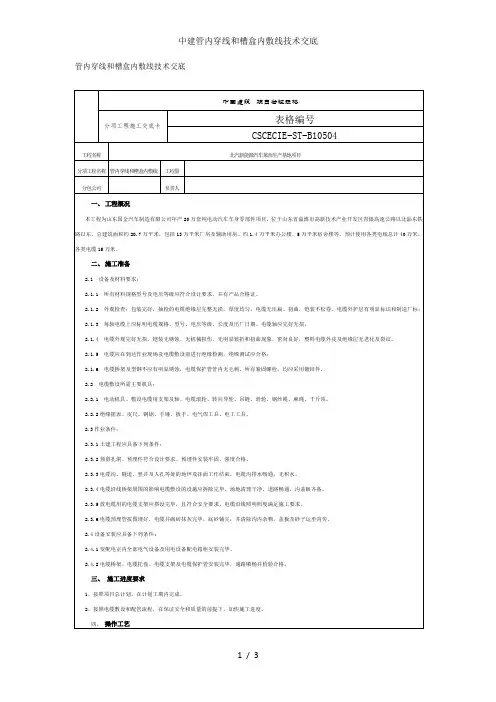

施工技术交底编号：工程名称西安市中医医院迁建工程门诊医技综合楼施工单位中建五局第三建设有限公司分部工程名称建筑电气分项工程名称电线、电缆穿管和线槽敷线交底部位门诊楼ABCDE区及其地下室交底时间年月日交底内容1、交底分部（子分部）、分项工程名称：电线、电缆穿管和线槽敷线2、交底执行标准名称及编号：建筑电气工程施工工艺标准（ZJQ00-SG-006-2003）3、交底内容摘要：3.1工程概况普通照明用WDZ-BYJ（F）线，消防动力采用WDZN-BYJ（F)线，消防设备供电电缆采用WDZN-KYJ(F)E 型，通用设备采用WDZN-YJ(F)E或WDZ-YJ(F)E型电缆。

3.2施工准备3.2.1技术准备：熟悉施工图与图纸会审纪要3.2.2材料要求：符合设计要求，有合格证；电缆还应有质量证明书。

3.2.3主要机具：电缆挂头、铁丝、锯弓、电缆扎带、电缆标牌3.2.4作业条件：（1）电气导管已配好；（2）线槽已装好；（3）施工线路上的障碍物已拆除；3.2.5施工组织部署：顶板内电线穿管线槽线敷设开关、插座管穿线电缆穿管电缆做头3.3施工工艺3.3.1工艺流程：主要参加人：项目技术负责人：交底人：交底接收人：年月日施工技术交底编号：工程名称西安市中医医院迁建工程门诊医技综合楼施工单位中建五局第三建设有限公司分部工程名称建筑电气分项工程名称电线、电缆穿管和线槽敷线交底部位门诊楼ABCDE区及其地下室交底时间年月日交底内容清扫管路与线槽线缆敷设导线连接电缆穿管电缆头制作线缆与设备连接3.3.2施工工艺：3.3.2.1清扫管路与线槽：在铁丝中缠布条清扫导管，用拖把清扫线槽，以便线缆通过；3.3.2.2电气导管穿带线（线槽敷线不需此步骤）：将10-12#的铁丝穿入导管中,铁丝端头应煨成羊眼圈,直到其从导管的另一端穿出；3.3.2.3导线颜色规定：黄（L1）、绿（L2）、红（L3）、淡蓝（N）、黄绿（Pe）。

3.3.2.4带线与导线绑扎：2-3根导线与带线绑扎时，不需错位绑扎，但超过4根时，应必须要错位绑扎。

管内穿线技术交底在咱们搞电气施工的过程里，管内穿线这一环可是相当重要的！这就好比是给房子的神经系统布线，得仔仔细细，不能有半点马虎。

先来说说准备工作吧。

咱们得把那些施工要用的工具都准备齐全喽，像什么钢丝、钳子、穿线器等等。

还有，得把线管清理干净，可不能让里头有杂物或者积水啥的，不然会影响穿线的效果。

我就碰到过一次，有个新手施工员，没把线管清理好就着急穿线，结果线被堵在中间，费了好大的劲才弄好，这不是给自己找麻烦嘛！接下来就是选择导线啦。

这导线的规格、型号那都得严格按照设计要求来，不能随便乱用。

而且，得检查导线的质量，看看有没有破皮、断裂这些毛病。

要是发现有问题的导线，那可千万别用，不然以后出了问题，麻烦可就大了。

穿线的时候也有不少讲究。

一般来说，我们会先把钢丝穿进线管，然后用钢丝把导线带过去。

这穿钢丝也有技巧，不能硬塞，得轻轻转动着往里送。

有一回，我看到一个工人穿钢丝的时候特别用力，结果把钢丝弄弯了，卡在管里出不来，最后只能把那段线管重新换了，浪费了不少时间和材料。

在穿线的过程中，要注意保护导线的绝缘层，不能让它受到损伤。

同时，每根导线在管内不能有接头，要是有接头，以后很容易出故障。

而且，不同电压等级、不同回路的导线不能穿在同一根管内，这点一定要记住。

穿完线之后，可别忘了留出足够的余量。

一般在接线盒、开关盒、插座盒内要留出15 20 厘米的余量，这样以后接线的时候就方便多了。

我记得有一次，就是因为余量留得不够，接插座的时候线拉得太紧，差点把线拉断了，真是惊险啊！还有啊，穿线完成后，要对导线进行绝缘测试。

用兆欧表测一测，看看绝缘电阻值是不是符合要求。

如果不符合，就得找出问题所在，及时解决。

总之，管内穿线这活儿虽然看起来简单，但是真要做好，还得细心、耐心。

每一个步骤都不能马虎，只有这样，才能保证咱们的电气系统安全可靠地运行。

希望大家都能记住这些要点，把管内穿线的工作做得漂漂亮亮的！。

☑□☑□☑□分包年 月 日 年 月 日年 月 日交底内容1、依据标准：《建筑工程施工质量验收统一标准》GB50300-2001，《建筑电气工程施工质量验收规范》GB50303-20022、施工准备材料要求：紧定式镀锌电线管的材质必须合格,其氧指数≥27%,软管选用阻燃型金属安装软管。

进场材料必须有产品合格证；外观检查,管材内外壁光滑,无凸棱凹陷、破损等缺陷；用卡尺测量内外径必须符合国家标准,管壁厚度均匀一致；各种附件如开关插座盒、管接头、盒接头,同时应有出厂合格证、生产许可证和认证证书复印件。

作业条件：砌体内JDG管施工应随随装饰砌体砌筑同时进行。

顶棚内管路安装应在吊顶龙骨施工之前进行。

吊顶复杂造型的，应在吊顶覆面的横撑龙骨安装之前进行。

主要机具：铅笔、钢卷尺、手锤、錾子、钢锯、锯条、半圆锉、弯管器、割管器、工具袋、电工常用工具等。

3、管内穿线（1）相线、中性线及保护地形的颜色应加以区分，用淡蓝色导线为中性线，用黄绿颜色相间的导线为保护地线。

（2）穿带线：带线一般采用￠1.2-￠2.0mm的铁丝，将其头部弯成不封口的圆圈穿入管内。

在管路软长或转弯较多时，可以在敷设管路同时将带线并按好，穿线受阴时，应用两根带线在管路两端同时搅动，使两根铁丝的端头互相钩绞在一起，然后将带线拉出。

（3）穿线前，钢管口上应先装上护口。

管路较长、弯曲较多穿线困难时，可向管内吹入适量的滑石粉润滑。

两人穿线时应配合协议好，一拉一送。

（4）导线连接：单股铜导线一般采用LC安全型压线帽连接，将导线绝缘层剥去10-12mm，清除氧化物，按规格选用适当的压线帽，将线芯插入压线帽的压接管内，若填充不实可将线芯拆回头，充满为止。

线芯插到底后，导线绝缘应和压接管平齐，并包在帽壳内，用专用压接钳实即可。

多股导线采用同规格的接线端子压接，削去导线的绝缘层，将线芯紧紧地绞在一起，清除套管、接线端子孔内的氧化膜，将线芯插入，用压接钳压紧。

导线外露部分应小于1-2mm.接受人单位:施工/审批人（项目专业技术负责人）交底人[项目专业工长(施工员)或质检员]接受人(施工班组长及班组人员)签名：签名：签名：施工依据文件名称及编号建筑电气工程施工图公寓A栋（D01～D30）；B栋（D01～D25）；地下室B4区（D01～D18）质量验收依据文件名称及编号《建筑电气工程施工质量验收规范》GB50303-2015审批人单位:施工/分包交底人单位:施工/分包分包单位项目负责人项目技术负责人施工单位XXXX建设工程有限公司项目负责人XXX项目技术负责人XXX管内穿线和槽盒内敷线分项工程施工技术交底记录GD-C1-328单位(子单位)工程名称公寓A栋、B栋及地下室B4区分部/子分部（或系统/子系统）建筑电气/电气照明。

图a单芯线并接头
图b单芯线并接头
）不同直径导线接头：
如果由粗细不同的多根导线(包括截面小于2.5mm2的多心软线
线在粗线上距离绝缘台15mm处交叉，并在线端部向粗导线端圈，将粗导线端折回头压在细(软)线上，最后再做涮锡处理，见图二。

图二
）铜导线与端子连接：
多股导线可采用与导线同材质且规格相应的接线端子压接。

将、导线绝缘层削去后，清除导线表面的氧化物将线芯紧紧地绞在一起，同时也要清除接线端子孔内的氧化膜，
线芯插入到接线端予孔内，导线外露部分为1～2mm，用压接钳压紧即可，见图三。

图三
⑥导线与针孔式接线桩连接（压接）
把要连接的导线的线芯插入接线桩头针孔内，导线裸露出针孔
图四
铜导线连接好后，要用锡焊焊牢，应使用溶解的焊剂，流入接头处的任何部位，以增加机械强度和良好的导电性能，并避免锈蚀和松动，焊锡时锡焊应均匀饱满，表面有光泽、无
、线路检查：导线的连接及包扎全部完成后，应进行自检和互检，检查导线接头及包扎质量是否符合规范要求及质量验评标准的规定；
、线路绝缘摇测一般选用500v、量程为0～500MΩ的兆欧表。

摇测线路包括：相线与相线、相线与零线，相线与接地线，零线与接地线，导管为钢管时还应包括相线与钢管，零线与钢管，接地线与钢管的摇测。

照明线路绝缘值不低于0.5MΩ，动力不低于、摇测方法：线路摇测必须分两次进行：
）管内导线穿完后在电气器具未安装前进行各支路导线绝缘摇测。

首先按户进行将。

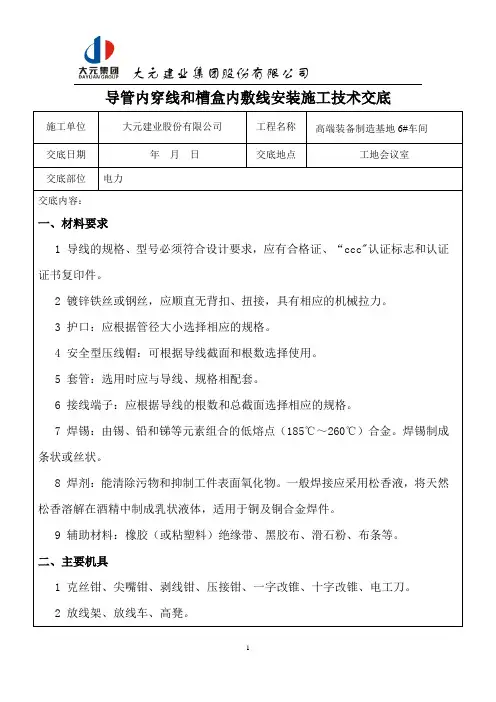

导管内穿线和槽盒内敷线安装施工技术交底(八)导线连接：1 导线连接应具备的条件：（1）导线接头不能增加电阻值。

（2）受力导线不能降低原机械强度。

（3）不能降低原绝缘强度。

为了满足上述要求，在导线做电气连接时，必须削去绝缘层，除掉氧化膜，再进行连接、施焊、包缠绝缘。

2 剥削绝缘使用工具及方法：（1）使用工具：由于各种导线截面、绝缘层薄厚程度、分层多少都不同，因此使用剥削的工具也不同，常用工具有电工刀和剥削钳，可进行削、勒及剥削绝缘层。

（2）剥削绝缘方法：①单层剥法：一般4mm以下的单层导线使用剥削钳，使用电工刀时，不允许用刀在导线周围转圈切割绝缘层的方法。

②分段剥法：一般适用于多层绝缘导线剥削，如编织橡皮绝缘导线，用电工刀先剥去外层编织层，并留有约12mm的绝缘台，线芯长度随接线方法和要求的机械强度而定（下图）。

③斜削法：用电工刀以45°角倾斜切又绝缘层，当切近线芯对就达停止用力，接着应使刀面的倾斜角度改为15°左右，沿着线芯表面向前头端部推出，然后把残存的绝缘层剥离线芯，用刀口插入背部以45°角削断（下图）。

3 铜导线在接线盒内的连接：（1）单芯线并接头：导线绝缘台并齐合拢。

在距绝缘台约12～15mm处用其中一根线芯在其连接端缠绕5～7圈后剪断，把余头并齐折回压在缠绕线上进行涮锡处理（下图）。

（2）不同直径导线接头：如果是独根（导线截面小于2.5mm)或多芯软线时，则应先进行涮锡处理。

再将细线在粗线上距离绝缘层15mm处交叉，并将线端部向粗导线（独根）端缠绕5～7圈，将粗导线端折回压在细线上（上图b）。

最后再做涮锡处理。

4 安全型压线帽：铜导线压线帽分为黄、白、红三种颜色，分别适用于1.0 mm2、1.5 mm2、2.5 mm2、4 mm2的2~4条导线的连接。

操作方法是：将导线绝缘层剥去。

技术交底记录编号工程名称浐灞自贸国际酒店分项工程名称管内穿线技术交底施工单位陕西建工第九建设集团有限公司交底日期2018年8月1日交底提要穿线工艺、质量标准等交底内容：电线、电缆穿管和线槽敷线的相关材料、机具准备、质量要求及施工工艺一、施工准备1、作业条件：1.1、建筑结构工程必须经过结构验收，符合设计要求和规范规定，方可进行下道工序。

1.2、管路安装完毕。

箱、盒安装符合设计及规范要求并应完好无损无污染。

1.3、线管内不得有积水及潮气进入。

2、材料质量控制：2.1、镀锌铁丝或钢丝：应顺直无被扣、扭接等现象，并具有相应的机械拉力。

2.2、护口：JDG钢管应加户口并预置配套。

2.3、焊锡：由锡铅、和锑等元素组成的低熔点（185～260℃）合金。

焊锡制成条状或丝状。

2.4、辅助材料：橡胶绝缘胶布、黑胶布、滑石粉、布条、锡剂等均符合要求并有产品合格证。

3、工器具准备：3.1、主要安装机具：克丝钳、尖嘴钳、剥线钳、压线钳、电工刀、一字及十字改锥、放线架、放线车、人字梯、电炉子、锡锅、锡斗、锡勺等。

3.2、主要检测机具：万用表、兆欧表、卷尺等。

4、人员准备：4.1、现场电工必须持证上岗，严禁无证操作。

4.2、施工人员须身体健康，年龄不得超过60岁。

二、质量标准：（一）主控项目1、三相或单相的交流单芯电缆，不得单独穿于钢管内。

2、不同回路、不同电压等级和交流与直流的电线，不应穿于同一导管内；同一交流回路的电线应穿于同一金属导管内，且管内电线不得有接头。

3、有爆炸危险的环境照明线路的电线和电缆额定电压不得低于750V却电线必须穿于钢导管内。

（二）一般项目1、电线、电缆穿管前，应清除管内杂物和积水。

管口应有保护措施，不进入接线盒（箱）的垂直管口穿入电线、电缆后，管口应密封。

2、当采用多相供电时，同一建筑物、构筑物的电线绝缘层颜色选择应一致，即保护线（PE线）应是黄绿相间色，零线用淡蓝色，控制线用白色；相线用：A相-黄色、B相-绿色、C相-红色。

施工技术交底
工程名称明珠建司交底日期
施工单位明珠建司第十项目部工种电工
交底内容：
一、材料要求：
所用电线、线盒应有合格证，且符合设计要求。

二、作业条件：
1、室内装饰完毕。

2、管内的杂物已清除，且细钢丝已穿好。

三、施工操作及质量要求：
1、按图纸要求的线径，线色穿线（线色为A相--黄色、B相--绿色、C相--红色、N相—蓝色、PE相--黄绿双色线）一律相线进灯具，开关进入线盒的线管不得超过4个。

2、电线的接线应按要求进行压接式套接，多股线芯交接后应烫锡处理。

3、穿线管内的电线应无接头处理，以保证电线的完整性和绝缘性，实测绝缘电阻值不得小于国家标准0.5MΩ。

4、在盒内的导线应有适当的余量。

四、安全措施：
1、操作时应遵守安全规范。

2、试点时，操作人员应戴绝缘手套。

交底人接受交底人质量检查员。

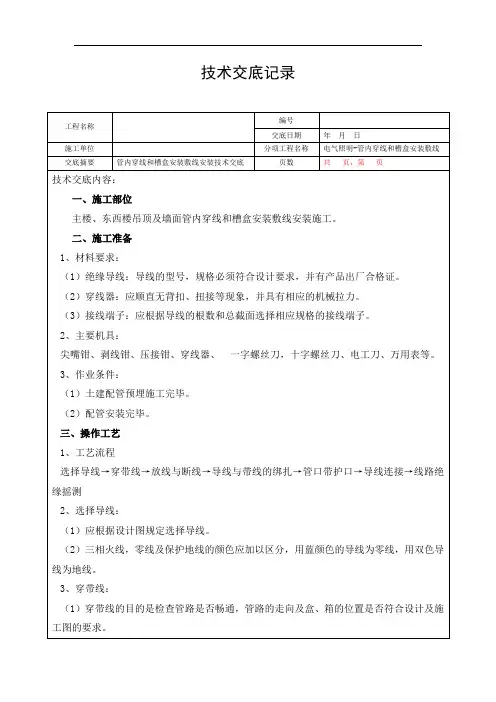

电线、电缆穿管和线槽敷设工程施工技术交底电线、电缆穿管和线槽敷设工程施工技术交底1、材料及工具要求（1）绝缘导线，导线的规格、型号必须符合设计要求，并应有出厂合格证检验报告等质量认证文件。

导线进场时要检验其规格、型号、外观质量及导线上的标识，并用卡尺检验导管直径是否符合国家标准。

（2）镀锌铁丝或钢丝：应顺直无背扣、扭结等现象，并有相应的机械拉力。

（3）护圈：根据管子直径的大小选择相应规格的PVC护圈。

（4）接线端子（接线鼻子）：根据导线的根数和总截面选择相应规格的接线端子。

（5）克丝钳、尖嘴钳、剥线钳、压线钳、电工刀、一字及十字螺丝刀、万用表、兆欧表、高凳、梯子电工常用工具等。

2、工艺流程选择导线→穿钢丝→扫管→带护圈→防线及断线→导线与钢丝的绑扎→管内穿线→导线连接→接头包扎→线路检查绝缘摇测3、操作工艺（1）选择导线根据设计图纸要求，正确选择导线规格，型号及数量，为了保证安全和施工方便，在线管出口处至配电箱、盘总开关的一段干线回路及格用电支路应按色标要求分色，L1相为黄色，L2相为绿色，L3相为红色，N(零线)为蓝色，PE（保护线）为黄绿双色。

（2）穿钢丝钢丝选用φ1.0~2.0㎜，头部弯成不封口的圆圈，以防止在管内遇到管接头时被卡住，将钢线穿入管路内，在管路的两端留有20cm的余量，如在管路较长或转弯时，可在结构施工敷设管路的同时将带线一并穿好并留有20㎝的余量后，将两端的钢丝盘入盒内或缠绕在管头上固定好，防止被其它人员随便拉出。

当穿钢丝受阻时，采用两端同时穿钢丝的办法，将两根钢丝的头部弯曲成半圆的形状，使两根钢丝同时搅动，使两端头相互钩绞在一起，然后将钢丝拉出。

（3）扫管将布条的两端牢固地绑扎在带线上，两人来回拉动带线，将管内的浮锈、灰尘、泥水等杂物清理干净。

（4）带护圈按管口大小选择户口。

管子清扫后，将护圈套入管口上。

在钢管（电线管）穿先前，检查各个管口的护圈是否齐全，如有遗漏或破损应补齐和更换。

三级施工技术交底书技术交底内容:一、技术交底范围；适用于导管内穿线和槽盒内敷线安装的施工操作和质量检验。

二、施工准备工作；1.技术准备1）进行图纸会审，复核设计是否符合现行国家规范的要求。

2.材料准备电线、镀锌铁丝或钢丝、护口、套管、焊锡、焊剂、橡胶绝缘带等。

3.机具准备1）主要安装机具：克丝钳、尖嘴钳、剥线钳、压接钳、电炉、锡锅、锡勺、电烙铁、放线架、一（十）字槽螺钉旋具、电工刀、高凳等。

2）主测试工具：万用表、兆欧表、卷尺等。

4.作业条件1）焊接施工作业应已完成，检查导管、槽盒安装质量应合格。

2）导管或槽盒与柜、台、箱应已完成连接，导管内积水及杂物应已清理干净。

三、施工工艺1工艺流程穿带线扫管T电线与带线的绑扎T带护口 T放线及断线TT管内穿线TJT槽盒内敷线T导线连接T导线焊接T导线包扎T线路检查及绝缘摇测2技术要点2.1穿带线扫管1穿带线的目的是检查管路是否畅通，管路的走向及盒、箱的位置是否设计及施工图的要求。

2穿带线的方法1）带线一般均采用A1.2?2.Omm的铁丝。

先将铁丝的一端弯成不封口的圆圈，再利用穿线器将带线穿入管路内，在管路的两端均应留有100mm? 150mm的余量。

2）在管路较长或转弯较多时，可以在敷设管路的同时将带线一并穿好。

3）穿带线受阻时，应用两根钢丝同时搅动，使两根钢丝的端头互相钩绞在一起，然后将带线拉出。

4）阻燃型塑料波纹管的管壁呈波纹状，带线的端头要弯成圆形。

3清扫管路：将布条的两端牢固的绑扎在带线上，两人来回拉动带线，将管内杂物清净。

2.2电线与带线的绑扎1当导线根数较少时，例如2?3根导线，可将导线前端的绝缘层削去，然后将线芯直接插人带线的盘圈内并折回压实，绑扎牢固，使绑扎处形成一个平滑的锥形过渡部位，便于穿线。

2当导线根数较多或导线截面较大时，可将导线前端的绝缘层削去，然后将线芯斜错排列在带线上，用绑线缠绕绑扎牢固，使绑扎接头处形成一个平滑的锥形过渡部位，便于穿线。

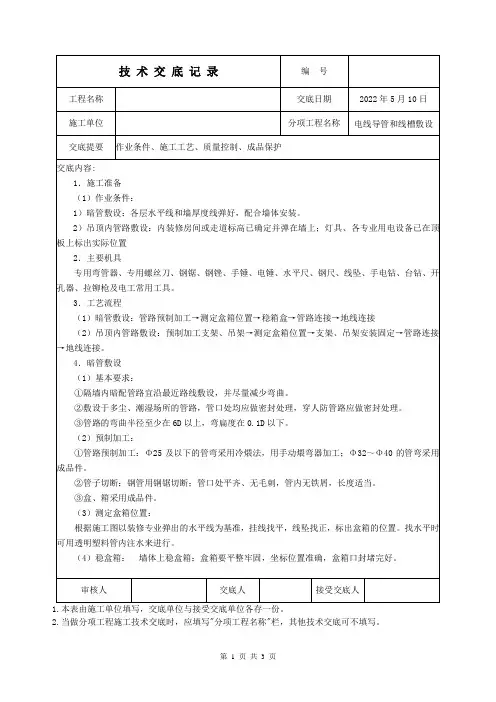

鲁JJ-005工程名称xxxx 施工单位xxxx股份有限公司交底部位xxx#楼工序名称安装工程交底提要后砌墙墙面电气配管、线盒安装技术交底交底内容：弹线定位→墙体管路开槽→合箱固定→线管敷设及固定→上报验收→墙槽修复→成品保护一、定位弹线的控制要点：1、根据设计图纸要求，核对各种线盒的标高、坐标的排列有无矛盾，核对后在施工的墙上确定出开关盒、插座盒及配电箱位置进行划线定位。

2、根据涂建的水平线（标高为1000mm），用激光水平仪定出箱盒底标高水平线。

按定好的水平线用小线和水平尺测量出盒、箱的准确位置及根据盒、箱宽高各加30mm，并标出尺寸线画好。

（注意标高定位时要考虑低盒与面板之间的误差）3、然后根据规范要求和南通三建集团产品质量实测实量操作指引及线管的管径、根数，用长直尺画出垂直管路。

线槽尺寸：砌体墙槽深度≤dn+20mm，墙槽宽度≤dn+60mm。

（例一根PVC管φ20的电线管开槽宽度为60mm，双管开槽为90mm。

多根并敷设管与管之间间距为15mm）4、线盒、箱体位置每处所发施工深化图距离定位以保证定位准确。

5、强弱电插座之间的间距设置为不小于300cm。

6、卫生间设有局部等电位箱，卫生间插座如有PE线引入，PE线要与LEB箱连接，需预留相应的管线到LEB箱。

二、墙体开槽控制要点：1、砌体墙面电线管应机械开槽与开洞，经切割机切割线槽后用錾子沿槽内边进行剔槽；墙槽用水泥砂浆填补密实，且与砌体墙平。

线槽尺寸：砌体墙槽深度≤dn+20mm，注：本记录一式两份，一份交底单位存，一份接受交底单位存。

鲁JJ-005工程名称xxxx 施工单位xxxx股份有限公司交底部位xxx#楼工序名称安装工程槽宽≤dn+60mm。

2、砌体沟槽只能竖向或斜向开槽，尽量保证直线时每一线盒安装位置居中，确保工艺美观；线盒、箱体安装位置留置孔间距不能过大，以免造成二次补洞工程量增加。

3、砌体门洞过梁影响线管敷设，梁柱因预留配管位置偏移，严格按要求处理，不得影响结构，在砼保护层20~30mm内妥善处理到位。
