【CN210069842U】一种燃气锅炉低氮燃烧控制装置【专利】

专利名称：一种用于低热值燃气的超低氮燃烧系统专利类型：实用新型专利
发明人：欧宗现,李平,孙青兰,周信永,田雨,姚遥
申请号：CN201920799904.3
申请日：20190529
公开号：CN210179628U
公开日：
20200324
专利内容由知识产权出版社提供
摘要：本实用新型涉及超低氮燃烧设备技术领域，具体涉及一种用于低热值燃气的超低氮燃烧系统，包括燃烧器、燃气管道、助燃风管道、蓄热稳燃室、锅炉炉膛、锅炉尾部烟道、烟囱、循环烟气管道和助燃风机；与现有技术相比，不依赖高热值燃气来点火和助燃，即可实现低热值燃气直接点火和稳定燃烧；采用分级燃烧技术，可有效抑制燃料型氮氧化物生成，将燃烧器出口的氮氧化物控制在较低水平；燃烧器出口的蓄热稳燃室布置有脱硝剂管道，使燃烧产生的NOx与喷枪喷入的脱硝剂充分混合、快速反应，可获得50‑60％的脱硝效率。

该低热值燃气超低氮燃烧系统具有结构简单、布局紧凑、维护方便、投资运行成本低的特点，可长期稳定地实现超低氮氧化物排放。

申请人：广东东实开能能源有限公司,广东开能环保能源有限公司,阳江开能环保能源有限公司,福建广润节能科技有限公司,宁德开能环保能源有限公司
地址：523000 广东省东莞市南城街道鸿福社区黄金路1号东莞天安数码城C区2号楼1404
国籍：CN
代理机构：东莞市华南专利商标事务所有限公司
代理人：刘克宽
更多信息请下载全文后查看。

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 201911362002.4(22)申请日 2019.12.26(71)申请人 西安交通大学地址 710049 陕西省西安市碑林区咸宁西路28号(72)发明人 程博　王海军　(74)专利代理机构 西安智大知识产权代理事务所 61215代理人 何会侠(51)Int.Cl.F23D 14/46(2006.01)F23D 14/24(2006.01)F23D 14/58(2006.01)F23D 14/64(2006.01)F23D 14/70(2006.01)F23D 14/84(2006.01)(54)发明名称一种低氮燃气燃烧器及工作方法(57)摘要本发明公开了一种低氮燃气燃烧器及工作方法，通过天然气通道及空气通道，将燃料气分为三层；将空气分为两级，形成分级燃烧。

内层燃料通过燃料喷射孔喷出；中间层燃料通过径向分配管两侧的天然气喷射孔喷出，同内层旋流空气混合外层燃料直接射入燃烧区；外层空气控制燃烧器下游火焰通过径向燃料分配管和旋流装置的共同作用，保证燃烧器出口处速度分布合理、燃料气和助燃空气掺混均匀，合理控制燃烧区域，从而保证燃烧的稳定性和良好的NOx减排效果。

权利要求书2页 说明书4页 附图3页CN 111076170 A 2020.04.28C N 111076170A1.一种低氮燃气燃烧器，包括燃烧器外壳(11)，设置在燃烧器外壳(11)上连通内部的燃气进口通道(12)和空气进口通道(13)，其特征在于：所述燃烧器外壳(11)内部设置有连通燃气进口通道(12)的内主燃气枪(1)和外主燃气枪(9)，内主燃气枪(1)头部均匀连通有多个端部向内弯折的L型燃气枪(10)，L型燃气枪(10)端部向内弯折部位位于内主燃气枪(1)出口下游；所述内主燃气枪(1)端部设有均匀分布的多个向外倾斜喷射的内主燃气枪喷射孔(3)，外主燃气枪(9)端部设置有向内倾斜喷射的外主燃气枪喷射孔(5)，L型燃气枪(10)端部设置有L型枪天然气喷射孔(4)；所述内主燃气枪(1)端部外圈设置有旋流装置(6)；助燃空气由空气进口通道(13)进入燃烧器外壳(11)内的空气通道(2)，一部分助燃空气通过旋流装置(6)，在旋流装置(6)的作用下，成为旋流空气，进入旋流空气通道(7)，一部分助燃空气从旋流装置(6)外侧通过，进入直流空气通道(8)，成为直流空气；旋流空气与内主燃气枪喷射孔(3)和L型枪天然气喷射孔(4)喷出的燃气混合燃烧，直流空气与外主燃气枪喷射孔(5)喷出的燃气混合燃烧，两个燃烧区域共同作用形成高效、可靠的燃烧场。

专利名称：一种采用低氮燃烧机的燃气锅炉专利类型：实用新型专利
发明人：张圣耀,支刚,刘峰,赵先锋
申请号：CN202121760433.9
申请日：20210730
公开号：CN215724130U
公开日：
20220201
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种采用低氮燃烧机的燃气锅炉，包括内胆、锅炉本体和第二风机，所述锅炉本体的顶端面嵌入固定有电热偶，且锅炉本体的内壁安装有内胆，所述锅炉本体的侧端面嵌入固定有换热管，所述换热管上嵌入固定有排气管，且排气管与换热管气体连通，所述锅炉本体的内部侧端安装有混合气体分配管，且混合气体分配管与内胆相连通，所述混合气体分配管的侧端面安装有点火装置，所述第二风机内安装有第二扇叶，且第二风机的底端面嵌入固定有进气管，所述锅炉本体的顶端面嵌入固定有固定管，且固定管上安装有阀门，所述固定管上嵌入固定有第一风机，且第一风机内安装有第一扇叶。

本实用新型具备操作便捷，热能交换效率高和实用性更佳的优点。

申请人：山东润辰工贸有限公司
地址：250000 山东省济南市莱芜高新区龙潭东大街123号
国籍：CN
代理机构：山东国诚精信专利代理事务所(特殊普通合伙)
代理人：林剑
更多信息请下载全文后查看。

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 202021002433.8(22)申请日 2020.06.03(73)专利权人 江苏欧立可环保科技有限公司地址 213000 江苏省常州市新北区太湖东路9-2号(72)发明人 曹雪　(74)专利代理机构 北京锦信诚泰知识产权代理有限公司 11813代理人 胡新瑞(51)Int.Cl.F23D 14/02(2006.01)F23D 14/46(2006.01)F23D 14/68(2006.01)B01D 50/00(2006.01)(54)实用新型名称一种低氮燃烧器(57)摘要本实用新型涉及燃烧器的技术领域，特别是涉及一种低氮燃烧器，其通过设置，可提高空气的纯度，加强燃料燃烧的效果；包括燃烧器主体和混气箱，燃烧器主体右端设有燃烧头，燃烧器主体左端和混气箱右端连通；还包括过滤箱、L型隔板、两组过滤网、插座、盖板、活性炭吸附层、预处理箱、风机、多组竖挡板和多组斜挡板，过滤箱和进气管连通，L型隔板固定安装在过滤箱底部，两组过滤网顺次安装在过滤箱内，过滤网底端和L型隔板顶端固定连接，插座底端固定安装在过滤箱内部底端，过滤箱顶端设有开口和凹槽，盖板底端卡装在凹槽内，盖板底端和活性炭吸附层顶端固定连接，活性炭吸附层底端通过开口可插入至插座顶端，过滤箱左端设有连接管。

权利要求书1页 说明书4页 附图2页CN 211475924 U 2020.09.11C N 211475924U1.一种低氮燃烧器，包括燃烧器主体（1）和混气箱（3），燃烧器主体（1）右端设有燃烧头（2），燃烧器主体（1）左端和混气箱（3）右端连通，混气箱（3）左端分别设有燃料管（4）和进气管（5）；其特征在于，还包括过滤箱（6）、L型隔板（7）、两组过滤网（8）、插座（9）、盖板（10）、活性炭吸附层（11）、预处理箱（13）、风机（14）、多组竖挡板（15）和多组斜挡板（16），过滤箱（6）和进气管（5）连通，L型隔板（7）固定安装在过滤箱（6）底部，两组过滤网（8）顺次安装在过滤箱（6）内，过滤网（8）底端和L型隔板（7）顶端固定连接，插座（9）底端固定安装在过滤箱（6）内部底端，过滤箱（6）顶端设有开口和凹槽，盖板（10）底端卡装在凹槽内，盖板（10）底端和活性炭吸附层（11）顶端固定连接，活性炭吸附层（11）底端通过开口可插入至插座（9）顶端，过滤箱（6）左端设有连接管（12），连接管（12）和预处理箱（13）连通，风机（14）和预处理箱（13）连通，多组竖挡板（15）均匀安装在预处理箱（13）内，竖挡板（15）位于风机（14）的输出端右侧，多组斜挡板（16）均匀安装在预处理箱（13）内，斜挡板（16）位于竖挡板（15）上方，预处理箱（13）底端设有第一排尘管（17）。

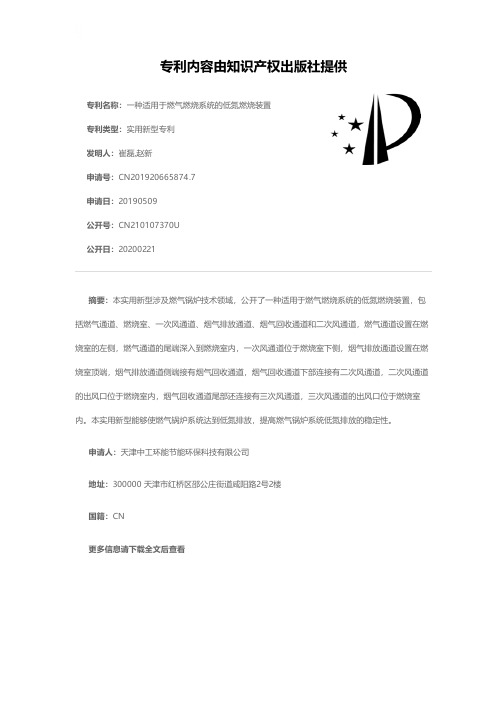

专利名称：一种适用于燃气燃烧系统的低氮燃烧装置专利类型：实用新型专利
发明人：崔磊,赵新
申请号：CN201920665874.7
申请日：20190509
公开号：CN210107370U
公开日：
20200221
专利内容由知识产权出版社提供
摘要：本实用新型涉及燃气锅炉技术领域，公开了一种适用于燃气燃烧系统的低氮燃烧装置，包括燃气通道、燃烧室、一次风通道、烟气排放通道、烟气回收通道和二次风通道，燃气通道设置在燃烧室的左侧，燃气通道的尾端深入到燃烧室内，一次风通道位于燃烧室下侧，烟气排放通道设置在燃烧室顶端，烟气排放通道侧端接有烟气回收通道，烟气回收通道下部连接有二次风通道，二次风通道的出风口位于燃烧室内，烟气回收通道尾部还连接有三次风通道，三次风通道的出风口位于燃烧室内。

本实用新型能够使燃气锅炉系统达到低氮排放，提高燃气锅炉系统低氮排放的稳定性。

申请人：天津中工环能节能环保科技有限公司
地址：300000 天津市红桥区邵公庄街道咸阳路2号2楼
国籍：CN
更多信息请下载全文后查看。

专利名称：一种控制锅炉低氮燃烧的方法专利类型：发明专利
发明人：余建兵,何军,张春太,陈光平,张云照申请号：CN202011592960.3
申请日：20201229
公开号：CN112696663A
公开日：
20210423
专利内容由知识产权出版社提供
摘要：本发明公开了一种控制锅炉低氮燃烧的方法，属于锅炉燃烧技术领域，目的在于解决现有锅炉生产过程中氮氧化物排放量过高的问题。

其包括以下步骤：(1)在锅炉上连接循环风管，在循环风管上喷涂浓度为10‑25％的氨水；(2)控制循环风管向锅炉的新鲜风管道通入循环风，按体积百分比计，循环风风量占新鲜风风量的20‑40％；(3)将温度在600℃～1250℃之间，含氧量不大于10％的高温低氧气体与含氮还原剂混合喷入锅炉主燃区内；(4)在锅炉的排烟管道上安装测量计，测定锅炉的排烟气中氮氧化物含量；(5)当测量出的排烟气中氮氧化物含量大于安全阈值；调节氨水的雾化量直至排烟气中氮氧化物含量小于安全阈值。

本发明适用于控制锅炉低氮燃烧。

申请人：四川省洪雅青衣江元明粉有限公司
地址：620300 四川省眉山市洪雅县余坪镇福宝村
国籍：CN
代理机构：成都聚蓉众享知识产权代理有限公司
代理人：张辉
更多信息请下载全文后查看。

专利名称：一种低氮燃气锅炉专利类型：实用新型专利
发明人：李为臻,张景才,张涛申请号：CN201922185069.7申请日：20191209
公开号：CN211260775U
公开日：
20200814
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种低氮燃气锅炉及其低氮燃烧方法。

燃气锅炉包括混气系统、燃烧系统、换热系统、监测系统和电控系统，所述燃烧系统包含火焰燃烧器和催化燃烧器，催化燃烧器与换热系统结合，火焰燃烧器用于初期火焰燃烧产生热量将催化燃烧器加热到工作温度，催化燃烧器用于催化低氮燃烧，换热系统移走催化燃烧器正常工作时的部分热量，保证催化燃烧器在合适的温度区间催化燃气完全燃烧，有效控制氮氧化物的生成。

所有系统协同运作，实现燃气锅炉正常工作，提高了燃料利用率和换热效率，显著降低了尾气中氮氧化物浓度，可达到尾气直接排放的标准。

申请人：中国科学院大连化学物理研究所
地址：116023 辽宁省大连市沙河口区中山路457-41号
国籍：CN
代理机构：沈阳科苑专利商标代理有限公司
代理人：郑伟健
更多信息请下载全文后查看。

专利名称：一种燃气锅炉低氮改造装置
专利类型：发明专利
发明人：罗海涛,汪亮亮,陈政鹰,袁远健,徐松申请号：CN202010516785.3
申请日：20200609
公开号：CN111678162B
公开日：
20220510
专利内容由知识产权出版社提供
摘要：本发明公开了一种燃气锅炉低氮改造装置，包括混合气筒和除氮过滤筒，所述混合气筒和除氮过滤筒之间连接有换热管，且换热管的外壁套接有换热降温螺旋管，所述换热降温螺旋管的两端外壁均连接有连接管，且连接管的端部连接有分流阀组，所述分流阀组的端部外壁连接有汇流管和进水管，且汇流管的端部外壁和燃气锅炉中的热媒水相连接，所述混合气筒的端部外壁连接有主进气管、进氨管和水汽输入管。

本发明基于SCR法除氮，在混合氨气催化氧化过程中，通入从锅炉中部分高温蒸汽，和氨气、废气形成混合相，产生氨水滴、氨气、含氮气体和高温水滴混合物，在催化氧化过程中，不断转换和交替，混合相反应效率较传统干燥氨气更佳。

申请人：遵义朝宇锅炉有限公司
地址：563000 贵州省遵义市红花岗区遵义大道国际商贸城思达四区汇金天地3楼34-40号
国籍：CN
