4×4矩阵键盘51单片机识别实验与程序

单片机原理及接口技术课程设计报告设计题目：计算器设计信息与电气工程学院二零一三年七月计算器设计单片机体积小，功耗小，价格低，用途灵活，无处不在，属专用计算机。

是一种特殊器件，需经过专门学习方能掌握应用，应用中要设计专用的硬件和软件。

近年来，单片机以其体积小、价格廉、面向控制等独特优点，在各种工业控制、仪器仪表、设备、产品的自动化、智能化方面获得了广泛的应用。

与此同时，单片机应用系统的可靠性成为人们越来越关注的重要课题。

影响可靠性的因素是多方面的，如构成系统的元器件本身的可靠性、系统本身各部分之间的相互耦合因素等。

其中系统的抗干扰性能是系统可靠性的重要指标。

数学是科技进步的重要工具，数据的运算也随着科技的进步越发变得繁琐复杂，计算器的出现可以大大解放人在设计计算过程中的工作量，使计算的精度、速度得到改善，通过msc51单片机，矩阵键盘和LED数码管可以实现简单的四位数的四则运算和显示，并当运算结果超出范围时予以报错。

注：这一部分主要描述题目的背景和意义，对设计所采取的主要方法做一下简要描述。

字数不要太多，300-500字。

另注：本文要当做模板使用，不要随意更改字体、字号、行间距等，学会使用格式刷。

文中给出的各项内容都要在大家的报告中体现，可采用填空的方式使用本模板。

1. 设计任务结合实际情况，基于AT89C51单片机设计一个计算器。

该系统应满足的功能要求为：(1) 实现简单的四位十进制数字的四则运算；(2) 按键输入数字，运算法则；(3) LED数码管移位显示每次输入的数据和运算结果；(4) 当运算结果超出范围时实现报错。

主要硬件设备：AT89C51单片机、LED数码管、矩阵键盘。

注：这一部分需要写明系统功能需求，用到的主要硬件（参考实验箱的说明书）。

2. 整体方案设计计算器以AT89C51单片机作为整个系统的控制核心，应用其强大的I/O功能和计算速度，构成整个计算器。

通过矩阵键盘输入运算数据和符号，送入单片机进行数据处理。

《单片机原理及应用》课程设计题目：4×4矩阵式键盘与单片机连接与编程专业：测控技术与仪器班级：机电082-1 姓名：学号：指导老师：组员：( 2011.7 .13)目录第1节引言 (2)1.1 4*4矩阵式键盘系统概述 (2)1.2 本设计任务和主要内容 (3)第2节系统主要硬件电路设计 (4)2.1 单片机控制系统原理 (4)2.2 单片机主机系统电路 (5)2.2.1 时钟电路 (8)2.2.2 复位电路 (8)2.2.3 矩阵式键盘电路 (8)2.3 译码显示电路 (9)第3节系统软件设计 (13)3.1 软件流程图 (13)3.2 系统程序设计 (14)第4节结束语 (17)参考文献 (18)第一节引言矩阵式键盘乃是当今使用最为广泛的键盘模式，该系统以N个端口连接控制N*N个按键，即时在LED数码管上。

单片机控制的据这是键盘显示系统，该系统可以对不同的按键进行实时显示，其核心是单片机和键盘矩阵电路部分，主要对按键与显示电路的关系、矩阵式技术及设备系统的硬件、软件等各个部分进行实现。

1.1 4*4矩阵式键盘识别显示系统概述矩阵式键盘模式以N个端口连接控制N*N个按键，实时在LED数码管上显示按键信息。

显示按键信息，既降低了成本，又提高了精确度，省下了很多的I/O端口为他用，相反，独立式按键虽编程简单，但占用I/O口资源较多，不适合在按键较多的场合应用。

并且在实际应用中经常要用到输入数字、字母、符号等操作功能，如电子密码锁、电话机键盘、计算器按键等，至少都需要12到16个按键，在这种情况下如果用独立式按键的话，显然太浪费I/O端口资源，为了解决这一问题，我们使用矩阵式键盘。

矩阵式键盘简介：矩阵式键盘又称行列键盘，它是用N条I/O线作为行线，N条I/O线作为列线组成的键盘。

在行线和列线的每个交叉点上设置一个按键。

这样键盘上按键的个数就为N*N个。

这种行列式键盘结构能有效地提高单片机系统中I/O口的利用率。

4×4矩阵键盘51单片机识别实验与程序1．实验任务如图4.14.2所示，用AT89S51的并行口P1接4×4矩阵键盘，以P1.0－P1.3作输入线，以P1.4－P1.7作输出线；在数码管上显示每个按键的“0－F〞序号。

对应的按键的序号排列如图4.14.1所示图4.14.12．硬件电路原理图图4.14.23．系统板上硬件连线〔1．把“单片机系统“区域中的P3.0－P3.7端口用8芯排线连接到“4*4行列式键盘〞区域中的C1－C4 R1－R4端口上；〔2．把“单片机系统〞区域中的P0.0/AD0－P0.7/AD7端口用8芯排线连接到“四路静态数码显示模块〞区域中的任一个a－h端口上；要求：P0.0/AD0对应着a，P0.1/AD1对应着b，……，P0.7/AD7对应着h。

4．程序设计容〔1．4×4矩阵键盘识别处理（2．每个按键有它的行值和列值，行值和列值的组合就是识别这个按键的编码。

矩阵的行线和列线分别通过两并行接口和CPU通信。

每个按键的状态同样需变成数字量“0〞和“1〞，开关的一端〔列线〕通过电阻接VCC，而接地是通过程序输出数字“0〞实现的。

键盘处理程序的任务是：确定有无键按下，判断哪一个键按下，键的功能是什么；还要消除按键在闭合或断开时的抖动。

两个并行口中，一个输出扫描码，使按键逐行动态接地，另一个并行口输入按键状态，由行扫描值和回馈信号共同形成键编码而识别按键，通过软件查表，查出该键的功能。

5．程序框图图4.14.3C语言源程序*include <AT89*51.H>unsigned char code table[]={0*3f,0*06,0*5b,0*4f,0*66,0*6d,0*7d,0*07,0*7f,0*6f,0*77,0*7c,0*39,0*5e,0*79,0*71};unsigned char temp;unsigned char key;unsigned char i,j;void main(void) {while(1){P3=0*ff;P3_4=0;temp=P3;temp=temp & 0*0f; if (temp!=0*0f) {for(i=50;i>0;i--) for(j=200;j>0;j--); temp=P3;temp=temp & 0*0f; if (temp!=0*0f) {temp=P3;temp=temp & 0*0f; switch(temp){case 0*0e:key=7;break;case 0*0d:key=8;break;case 0*0b:key=9;break;case 0*07:key=10;break;}temp=P3;P1_0=~P1_0;P0=table[key]; temp=temp & 0*0f; while(temp!=0*0f) {temp=P3;temp=temp & 0*0f; }}}P3=0*ff;P3_5=0;temp=P3;temp=temp & 0*0f; if (temp!=0*0f) {for(i=50;i>0;i--) for(j=200;j>0;j--); temp=P3;temp=temp & 0*0f; if (temp!=0*0f) {temp=P3;temp=temp & 0*0f; switch(temp){case 0*0e:key=4;break;case 0*0d:break;case 0*0b:key=6;break;case 0*07:key=11;break;}temp=P3;P1_0=~P1_0;P0=table[key]; temp=temp & 0*0f; while(temp!=0*0f) {temp=P3;temp=temp & 0*0f; }}}P3=0*ff;temp=P3;temp=temp & 0*0f; if (temp!=0*0f) {for(i=50;i>0;i--) for(j=200;j>0;j--); temp=P3;temp=temp & 0*0f; if (temp!=0*0f) {temp=P3;temp=temp & 0*0f; switch(temp){case 0*0e:key=1;break;case 0*0d:key=2;break;case 0*0b:break;case 0*07:key=12;break;}temp=P3;P1_0=~P1_0;P0=table[key]; temp=temp & 0*0f; while(temp!=0*0f) {temp=P3;temp=temp & 0*0f; }}}P3=0*ff;P3_7=0;temp=P3;temp=temp & 0*0f;if (temp!=0*0f) {for(i=50;i>0;i--) for(j=200;j>0;j--); temp=P3;temp=temp & 0*0f; if (temp!=0*0f) {temp=P3;temp=temp & 0*0f; switch(temp){case 0*0e:key=0;break;case 0*0d:key=13;break;case 0*0b:key=14;break;case 0*07:key=15;break;}temp=P3;P1_0=~P1_0;P0=table[key]; temp=temp & 0*0f; while(temp!=0*0f) {temp=P3;temp=temp & 0*0f; }}}}}。

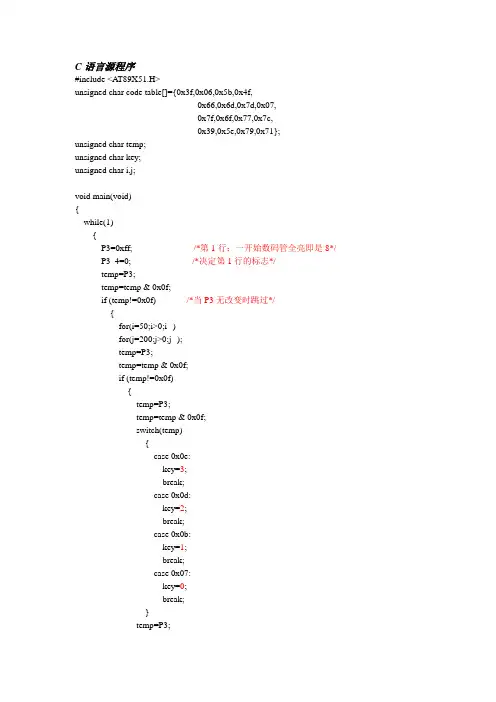

C语言源程序#include <AT89X51.H>unsigned char code table[]={0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x6f,0x77,0x7c,0x39,0x5e,0x79,0x71};unsigned char temp;unsigned char key;unsigned char i,j;void main(void){while(1){P3=0xff; /*第1行；一开始数码管全亮即是8*/ P3_4=0; /*决定第1行的标志*/temp=P3;temp=temp & 0x0f;if (temp!=0x0f) /*当P3无改变时跳过*/{for(i=50;i>0;i--)for(j=200;j>0;j--);temp=P3;temp=temp & 0x0f;if (temp!=0x0f){temp=P3;temp=temp & 0x0f;switch(temp){case 0x0e:key=3;break;case 0x0d:key=2;break;case 0x0b:key=1;break;case 0x07:key=0;break;}temp=P3;/* P1_0=~P1_0原文多了这句*/P0=table[key];temp=temp & 0x0f;while(temp!=0x0f){temp=P3;temp=temp & 0x0f;}}}P3=0xff; /*第2行*/P3_5=0;temp=P3;temp=temp & 0x0f;if (temp!=0x0f){for(i=50;i>0;i--)for(j=200;j>0;j--);temp=P3;temp=temp & 0x0f;if (temp!=0x0f){temp=P3;temp=temp & 0x0f;switch(temp){case 0x0e:key=7;break;case 0x0d:key=6;break;case 0x0b:key=5;break;case 0x07:key=4;break;}temp=P3;/* P1_0=~P1_0原文多了这句*/P0=table[key];temp=temp & 0x0f;while(temp!=0x0f){temp=P3;temp=temp & 0x0f;}}}P3=0xff; /*第3行*/P3_6=0;temp=P3;temp=temp & 0x0f;if (temp!=0x0f){for(i=50;i>0;i--)for(j=200;j>0;j--);temp=P3;temp=temp & 0x0f;if (temp!=0x0f){temp=P3;temp=temp & 0x0f;switch(temp){case 0x0e:key=10;break;case 0x0d:key=9;break;case 0x0b:key=8;break;case 0x07:key=7;break;}temp=P3;/* P1_0=~P1_0原文多了这句*/P0=table[key];temp=temp & 0x0f;while(temp!=0x0f){temp=P3;temp=temp & 0x0f;}}}P3=0xff; /*第4行*/P3_7=0;temp=P3;temp=temp & 0x0f;if (temp!=0x0f){for(i=50;i>0;i--)for(j=200;j>0;j--);temp=P3;temp=temp & 0x0f;if (temp!=0x0f){temp=P3;temp=temp & 0x0f;switch(temp){case 0x0e:key=16;break;case 0x0d:key=13;break;case 0x0b:key=12;break;case 0x07:key=11;break;}temp=P3;/* P1_0=~P1_0原文多了这句*/P0=table[key];temp=temp & 0x0f;while(temp!=0x0f){temp=P3;temp=temp & 0x0f;}}}}}。

实验四单片机矩阵键盘检测和液晶仿真实验（4学时）一、实验任务利用51单片机实现4X4矩阵键盘和LCD1602液晶显示人机交互系统，编程实现：（1）按键扫描（1、2、……9、A、B、C、D、E、F）和LCD1602显示按键的键号，格式为：KEYNUM+按键号；（2）LCD1602的第一行显示加1功能，初始数字为980，显示位置自己确定，每次按下某一个按键，数字加1，范围为15---20；二、实验目的1、掌握仿真软件Proteus和单片机联调的方法；2、掌握矩阵键盘扫描检测的原理，并且编程实现键盘按键的检测；3、掌握LCD1602液晶显示的原理，并且编程实现LCD1602的显示功能；4、掌握利用单片机实现键盘检测和液晶显示的功能组合，并掌握独立编程控制的能力。

三、实验设备电脑、Proteus软件、Keil软件四、实验原理（一）矩阵键盘扫描检测原理按照按键结构原理可分为两类，一类是触点式开关按键，如机械式开关、导电橡胶式开关等；另一类是无触点开关按键，如电气式按键、磁感应按键等。

在单片机应用系统中，通过按键实现控制功能和数据输入是非常普遍的。

在所需按键数量不多时，系统常采用独立式按键。

独立式按键是指每个按键单独占有一根I/O口线，且其工作状态不会影响其他I/O口线的工作状态。

这种按键的电路配置灵活，软件结构简单。

不过在实际应用中，由于不同的系统对按键的要求不同，因此，对按键程序的设计要考虑全面，以便更好地完成按键所设定的功能。

在按键数量较多时，为了减少I/O口的占用，通常将按键排列成矩阵形式，如图4.1所示。

在矩阵式键盘中，每条水平线和垂直线在交叉处不直接连通，而是通过一个按键加以连接。

这样一个端口（如P1口）就可以构成4×4=16个按键，比直接将端口线用于键盘多出了一倍，而且线数越多，区别越明显，比如再多加一条线就可以构成20键的键盘，而直接用端口线则只能多出1键（共9键）。

由此可见，在需要的键数比较多时，采用矩阵法来做键盘是合理的。

实验课题：4×4矩阵键盘识别技术一实验目的1.熟悉和掌握AT89S51单片机相关的功能2.了解矩阵式键盘的内部结构，掌握至少一种常用的按键识别的方法3.利用AT89S51单片机和设计一个4×4矩阵键盘控制。

4.掌握子程序结构和子程序实际的基本知识。

二实验原理1. 4×4矩阵键盘的序列排列如图1-1，图1-12.如图1-2所示，用AT89S51的并行口P1接4×4矩阵键盘，以P1.0―P1.3作输入线，以p1.4-P1.7作输出线，在数码管上显示每个按键的“0-F”序号.每个按键有它的行值和列值，行值和列值的组合就是识别这个按键的编码。

矩阵的行线和列线分别通过两并行接口和CPU通信。

每个按键的状态同样需变成数字量“0”和“1”，开关的一端（列线）通过电阻接VCC，而接地是通过程序输出数字“0”实现的。

键盘处理程序的任务是：确定有无键按下，判断哪一个键按下，键的功能是什么；还要消除按键在闭合或断开时的抖动。

两个并行口中，一个输出扫描码，使按键逐行动态接地，另一个并行口输入按键状态，由行扫描值和回馈信号共同形成键编码而识别按键，通过软件查表，查出该键的功能。

3.程序框图三实验原理图四实验代码#include<AT89X51.H> unsignedcharcodetable[]={0x3f,0x06,0x5b,0x4f, 0x66,0x6d,0x7d,0x07,0x7f,0x6f,0x77,0x7c,0x39,0x5e,0x79,0x71}; unsignedchartemp;unsignedcharkey;unsignedchari,j;voidmain(void){while(1){P3=0xff;P3_4=0;temp=P3;temp=temp&0x0f;if(temp!=0x0f){for(i=50;i>0;i--)for(j=200;j>0;j--);temp=P3;temp=temp&0x0f;if(temp!=0x0f) {temp=P3;temp=temp&0x0f;switch(temp){case0x0e:key=7;break;case0x0d:key=8;break;case0x0b:key=9;break;case0x07:key=10;break;}temp=P3;P1_0=~P1_0;P0=table[key];temp=temp&0x0f;while(temp!=0x0f){temp=P3;temp=temp&0x0f;}}}P3=0xff;P3_5=0;temp=P3;temp=temp&0x0f;if(temp!=0x0f){for(i=50;i>0;i--)for(j=200;j>0;j--);temp=P3;temp=temp&0x0f;if(temp!=0x0f){temp=P3; temp=temp&0x0f; switch(temp){case0x0e:key=4;break;case0x0d:key=5;break;case0x0b:key=6;break;case0x07:key=11;break;}temp=P3;P1_0=~P1_0;P0=table[key];temp=temp&0x0f;while(temp!=0x0f){temp=P3;temp=temp&0x0f;}}}P3=0xff;P3_6=0;temp=P3;temp=temp&0x0f;if(temp!=0x0f){for(i=50;i>0;i--) for(j=200;j>0;j--); temp=P3;temp=temp&0x0f; if(temp!=0x0f) {temp=P3;temp=temp&0x0f; switch(temp){ case0x0e:key=1;break;case0x0d:key=2;break;case0x0b:key=3;break;case0x07:key=12;break;}temp=P3;P1_0=~P1_0;P0=table[key]; temp=temp&0x0f; while(temp!=0x0f) {temp=P3;temp=temp&0x0f; }}}P3=0xff;P3_7=0;temp=P3;temp=temp&0x0f; if(temp!=0x0f) {for(i=50;i>0;i--) for(j=200;j>0;j--); temp=P3;temp=temp&0x0f;if(temp!=0x0f){temp=P3;temp=temp&0x0f;switch(temp){case0x0e:key=0;break; case0x0d:key=13;break;case0x0b:key=14;break;case0x07:key=15;break;}temp=P3;P1_0=~P1_0;P0=table[key];temp=temp&0x0f;while(temp!=0x0f){temp=P3;temp=temp&0x0f;}}}}}五实验小结1.通过本次试验熟练的掌握了AT89S51单片机相关的功能。

4乘4键盘实验报告一、摘要本系统以89C51集成块为核心器件，制作一种4横4列的键盘。

采用16个按钮式键盘，以及一个硬件复位器。

在按下其中一个按钮时，在键盘扫描程序的作用下，通过键盘扫描识别后，在数码管上显示出来；按下硬件复位器，数码管只显示小数点，实现复位。

本次设计代码采用C语言编制，方便简单，易于调试。

关键词：89C51，键盘，按纽，数码管二、硬件设计2.1、89C51简介89C51是一种带4K字节闪烁可编程可擦除只读存储器（FPEROM—Falsh Programmable and Erasable Read Only Memory）的低电压，高性能CMOS8位微处理器，俗称单片机。

89C2051是一种带2K字节闪烁可编程可擦除只读存储器的单片机。

单片机的可擦除只读存储器可以反复擦除100次。

该器件采用ATMEL高密度非易失存储器制造技术制造，与工业标准的MCS-51指令集和输出管脚相兼容。

由于将多功能8位CPU 和闪烁存储器组合在单个芯片中，ATMEL的89C51是一种高效微控制器，89C2051是它的一种精简版本。

89C51单片机为很多嵌入式控制系统提供了一种灵活性高且价廉的方案。

主要特性：·与MCS-51 兼容·4K字节可编程闪烁存储器·寿命：1000写/擦循环·数据保留时间：10年·全静态工作：0Hz-24MHz·三级程序存储器锁定·128*8位内部RAM·32可编程I/O线·两个16位定时器/计数器·5个中断源·可编程串行通道·低功耗的闲置和掉电模式·片内振荡器和时钟电路2.2、元件分析与工作原理VCC：供电电压。

GND：接地。

P0口：P0口为一个8位漏级开路双向I/O口，每脚可吸收8TTL门电流。

当P1口的管脚第一次写1时，被定义为高阻输入。

P0能够用于外部程序数据存储器，它可以被定义为数据/地址的第八位。

4X4矩阵键盘+1602——51单片机的Proteus实验本文转载自小波电子工作室。

C语言源代码//======================================================依次可以从键盘输入0-f,在1602LCD上显示出来（此程序在所买开发板上验证通过）//======================================================//******** 小波电子工作室All rights reserved******//******** 个人主页：/niejinbo **//******** 文件名：lcd_key.1.c ************//******** 功能概要：4*4矩阵键盘扫描***********//******** MCU: STC89C52 晶振:11.0592Mhz **********//******** 设计者：聂金波************//******** 完成日期：2008-07-14 ************//******** 当前版本：0714.1 ************//******** 改进说明：暂无************//******** 补充说明: 从键盘输入0-F,在LCD上显示出来//*********头文件区*******************#include<reg52.h>#include<math.h>#include<absacc.h>#define uchar unsigned char#define uint unsigned int//*********定义变量区*******************sbit dula=P2^6; //关闭数码管显示之用sbit wela=P2^7;sbit lcden=P3^4; //LCD使能信号sbit lcdrs=P3^5; //LCD数据/命令选择信号uchar tab_key[50];uchar code tab[]="0123456789abcdef";uchar n=0,temp,key;//*********函数声明区********************void lcd_disp(); //LCD显示函数void lcd_init(); //LCD初始化函数void write_com(uchar); //写命令函数void write_data(uchar); //写数据函数void delay(uint); //延迟函数void key_scan(); //键盘扫描函数void key_manage1(); //键盘功能分配函数void key_manage2();void key_manage3();void key_manage4();void key_manage5();void key_manage6();void key_manage7();void key_manage8();void key_manage9();void key_manage10();void key_manage11();void key_manage12();void key_manage13();void key_manage14();void key_manage15();void key_manage16();//**********主函数开始**********void main(){lcd_init();write_com(1);while(1){key_scan();lcd_disp();}}//**********LCD显示函数开始***********void lcd_disp(){uchar a,i=0;write_com(0x80);for(i=0;i<n;i++){a=tab_key[i];write_data(tab[a]);}}//**********LCD初始化函数开始*********void lcd_init(){dula=0;wela=0; // 关闭数码管显示lcden=0;write_com(0x38); //设置显示模式:16X2,5X7,8位数据接口write_com(0x0c); //开显示,显示光标,光标闪烁write_com(0x06); //读写一个字符后,地址指针及光标加一,且光标加一整屏显示不移动write_com(0x80); //设置光标指针}//**********写命令函数开始************void write_com(uchar com){lcdrs=0; //低电平写命令P0=com; //写入命令delay(3); //延时约3mslcden=1; //LCD使能端置高电平delay(5); //延时约5mslcden=0; //LCD使能端拉低电平}//**********写数据函数开始************void write_data(uchar dat){lcdrs=1; //低电平写数据P0=dat; //写入命令delay(3); //延时约3mslcden=1; //LCD使能端置高电平delay(5); //延时约5mslcden=0; //LCD使能端拉低电平}//**********键盘扫描函数开始**** void key_scan(){//**********扫描第一行*********P3=0xfe;temp=P3;temp=temp&0xf0;if(temp!=0xf0){delay(100);if(temp!=0xf0){temp=P3;switch(temp){case 0xee:key_manage1();break;case 0xde:key_manage2();break;case 0xbe:key_manage3();break;case 0x7e:key_manage4();break;}while(temp!=0xf0){temp=P3;temp=temp&0xf0;}}}//**********扫描第二行*********P3=0xfd;temp=P3;temp=temp&0xf0;if(temp!=0xf0){delay(100);if(temp!=0xf0){temp=P3;switch(temp){case 0xed:key_manage5();break;case 0xdd:key_manage6();break;case 0xbd:key_manage7();break;case 0x7d:key_manage8();break;}while(temp!=0xf0){temp=P3;temp=temp&0xf0;}}}//**********扫描第三行********* P3=0xfb;temp=P3;temp=temp&0xf0;if(temp!=0xf0){delay(100);if(temp!=0xf0){temp=P3;switch(temp){case 0xeb:key_manage9();break;case 0xdb:key_manage10();break;case 0xbb:key_manage11();break;case 0x7b:key_manage12();break;}while(temp!=0xf0){temp=P3;temp=temp&0xf0;}}}//**********扫描第四行********* P3=0xf7;temp=P3;temp=temp&0xf0;if(temp!=0xf0){delay(100);if(temp!=0xf0){temp=P3;switch(temp){case 0xe7:key_manage13();break;case 0xd7:key_manage14();break;case 0xb7:key_manage15();break;case 0x77:key_manage16();break;}while(temp!=0xf0){temp=P3;temp=temp&0xf0;}}}}//*********延时函数开始************** void delay(uint k){uint i,j;for(i=k;i>0;i--)for(j=50;j>0;j--);}//******键盘功能分配函数群开始********// 键盘功能示意图// 设计者:聂金波//** 1 ** 2 ** 3 ** 4 **//** 5 ** 6 ** 7 ** 8 **//** 9 ** 0 ** s ** c **//** M1** M2** M3** M4**void key_manage1(){tab_key[n]=0;n++;}void key_manage2(){tab_key[n]=1;n++;}void key_manage3(){tab_key[n]=2;n++;}void key_manage4() {tab_key[n]=3;n++;}void key_manage5() {tab_key[n]=4;n++;}void key_manage6() {tab_key[n]=5;n++;}void key_manage7(){tab_key[n]=6;n++;}void key_manage8(){tab_key[n]=7;n++;}void key_manage9() {tab_key[n]=8;n++;}void key_manage10(){tab_key[n]=9;n++;}void key_manage11() {tab_key[n]=10;n++;}void key_manage12(){tab_key[n]=11;n++;}void key_manage13(){tab_key[n]=12;n++;}void key_manage14(){tab_key[n]=13;n++;}void key_manage15(){tab_key[n]=14;n++;}void key_manage16(){tab_key[n]=15;n++;}Proteus仿真图依次从键盘输入：abcd 277817639 (本人QQ号)4X4矩阵键盘-Proteus截图。

数理与信息工程学院《单片机原理及应用》期末课程设计题目：4×4矩阵式键盘识别显示电路的设计专业：电子信息工程班级：电信061班*名：***学号：********指导老师：***成绩：( 2008.12 )目录第1节引言 (2)1.1 4*4矩阵式键盘系统概述 (2)1.2 本设计任务和主要内容 (3)第2节系统主要硬件电路设计 (4)2.1 单片机控制系统原理 (4)2.2 单片机主机系统电路 (5)2.2.1 时钟电路 (4)2.2.2 复位电路 (5)2.2.3 矩阵式键盘电路 (5)2.3 译码显示电路 (6)第3节系统软件设计 (11)3.1 软件流程图 (8)3.2 系统程序设计 (9)第4节结束语 (12)参考文献 (13)4*4矩阵式键盘识别显示电路的设计数理与信息工程学院电信061 姜铮铮指导教师：余水宝第一节引言矩阵式键盘乃是当今使用最为广泛的键盘模式，该系统以N个端口连接控制N*N个按键，即时在LED数码管上。

单片机控制的据这是键盘显示系统，该系统可以对不同的按键进行实时显示，其核心是单片机和键盘矩阵电路部分，主要对按键与显示电路的关系、矩阵式技术及设备系统的硬件、软件等各个部分进行实现。

4*4矩阵式键盘采用AT89S51单片机为核心，主要由矩阵式键盘电路、译码电路、显示电路等组成，软件选用汇编语言编程。

单片机将检测到的按键信号转换成数字量，显示于LED显示器上。

该系统灵活性强，易于操作，可靠性高，将会有更广阔的开发前景。

1.1 4*4矩阵式键盘识别显示系统概述矩阵式键盘模式以N个端口连接控制N*N个按键，实时在LED数码管上显示按键信息。

显示按键信息，既降低了成本，又提高了精确度，省下了很多的I/O端口为他用，相反，独立式按键虽编程简单，但占用I/O口资源较多，不适合在按键较多的场合应用。

并且在实际应用中经常要用到输入数字、字母、符号等操作功能，如电子密码锁、电话机键盘、计算器按键等，至少都需要12到16个按键，在这种情况下如果用独立式按键的话，显然太浪费I/O端口资源，为了解决这一问题，我们使用矩阵式键盘。

51单片机--矩阵键盘仿真矩阵键盘实验该实验采用proteus 7.4 sp3进行的仿真，仿真原理图如下图所示，该实验是4×4矩阵键盘实验，每按一个键最后一个数码管显示，原先显示的数左移一位，六位都显示后从新从第一个开始显示。

键盘输入值如下图键盘上标注。

输入0、1、2时的显示结果：有输入5、6、7后的显示结果：/********************************************************************** * 程序名; 矩阵键盘实验* 功能：数码管通过动态扫描显示键盘输入的数字，输入一个数，数码管上* 显示的数左移一位，达到六位后从第一个开始显示.* 编程者：ZPZ* 编程时间：2009/8/11**********************************************************************/ #include<reg52.h>#include<intrins.h>#define uint unsigned int#define uchar unsigned charbit flag=0;uchar temp,i,m,s=0,s1,s2,s3,s4,s5;uchar code table[]={0xc0,0xf9,0xa4,0xb0,0x99,0x92,0x82,0xf8,0x80,0x90,0x88,0x83,0xc6,0xa1,0x86,0x8e};void display(uchar a);void delay(uint z);void keyscan();void keyin(uchar zhi,uchar a,uchar b,uchar c,uchar d);/****************** 主函数*******************/ void main(){while(1){keyscan();if(flag==0){P1=0xff;P0=0xff;}if(flag==1){display(m);}}}/****************** 显示函数*******************/ void display(uchar a){if(s==1){P1=0x20;P0=table[a];s1=table[a];delay(1);}if(s==2){P1=0x10;P0=s1;delay(1);P1=0x20;P0=table[a];s2=table[a];delay(1);} if(s==3){P1=0x08;P0=s1;delay(1);P1=0x10;P0=s2;delay(1);P1=0x20;P0=table[a];s3=table[a];delay(1);} if(s==4){P1=0x04;P0=s1;delay(1);P1=0x08;P0=s2;delay(1);P1=0x10;P0=s3;delay(1);P1=0x20;P0=table[a];s4=table[a];delay(1);} if(s==5){P1=0x02;P0=s1;delay(1);P1=0x04;P0=s2;delay(1);P1=0x08;P0=s3;delay(1);P1=0x10;P0=s4;delay(1);P1=0x20;P0=table[a];s5=table[a];delay(1);} if(s==6){P1=0x01;P0=s1;delay(1);P1=0x02;P0=s2;delay(1);P1=0x04;P0=s3;delay(1);P1=0x08;P0=s4;delay(1);P1=0x10;P0=s5;delay(1);P1=0x20;P0=table[a];delay(1);}if(s>6){s=1;}}/****************** 延时子函数*******************/ void delay(uint z){uint j,k;for(j=z;j>0;j--)for(k=120;k>0;k--);}/****************** 键扫描函数*******************/ void keyscan(){P3=0xff;keyin(0xfe,0,1,2,3);keyin(0xfd,4,5,6,7);keyin(0xfb,8,9,10,11);keyin(0xf7,12,13,14,15);}/****************** 键输入函数*******************/void keyin(uchar zhi,uchar a,uchar b,uchar c,uchar d){P3=zhi;temp=P3;temp=P3&0xf0;if(temp!=0xf0){delay(10);temp=P3;temp=P3&0xf0;if(temp!=0xf0){temp=P3;temp=P3&0xf0;switch(temp){case(0xe0):m=a;break;case(0xd0):m=b;break;case(0xb0):m=c;break;case(0x70):m=d;break;default:break;}flag=1;delay(200);s++;if(s>6)s=1;}delay(10);}}。

14．4×4矩阵式键盘识别技术1．实验任务如图4.14.2所示，用AT89S51地并行口P1接4×4矩阵键盘，以P1.0－P1.3作输入线，以P1.4－P1.7作输出线；在数码管上显示每个按键地“0－F”序号.对应地按键地序号排列如图4.14.1所示图4.14.12．硬件电路原理图图4.14.23．系统板上硬件连线把“单片机系统“区域中地P3.0－P3.7端口用8芯排线连接到“4X4行列式键盘”区域中地C1－C4R1－R4端口上；把“单片机系统”区域中地P0.0/AD0－P0.7/AD7端口用8芯排线连接到“四路静态数码显示模块”区域中地任一个a－h端口上；要求：P0.0/AD0对应着a，P0.1/AD1对应着b，……，P0.7/AD7对应着h.4．程序设计内容（1．4×4矩阵键盘识别处理每个按键有它地行值和列值，行值和列值地组合就是识别这个按键地编码.矩阵地行线和列线分别通过两并行接口和CPU通信.每个按键地状态同样需变成数字量“0”和“1”，开关地一端（列线）通过电阻接V CC，而接地是通过程序输出数字“0”实现地.键盘处理程序地任务是：确定有无键按下，判断哪一个键按下，键地功能是什么；还要消除按键在闭合或断开时地抖动.两个并行口中，一个输出扫描码，使按键逐行动态接地，另一个并行口输入按键状态，由行扫描值和回馈信号共同形成键编码而识别按键，通过软件查表，查出该键地功能.5．程序框图图4.14.3 6．汇编源程序KEYBUF EQU 30HORG 00HSTART: MOV KEYBUF,#2WAIT:MOV P3,#0FFHCLR P3.4MOV A,P3ANL A,#0FHXRL A,#0FHJZ NOKEY1LCALL DELY10MSMOV A,P3ANL A,#0FHXRL A,#0FHJZ NOKEY1MOV A,P3ANL A,#0FHCJNE A,#0EH,NK1MOV KEYBUF,#0LJMP DK1NK1: CJNE A,#0DH,NK2MOV KEYBUF,#1LJMP DK1NK2: CJNE A,#0BH,NK3MOV KEYBUF,#2LJMP DK1NK3: CJNE A,#07H,NK4MOV KEYBUF,#3LJMP DK1NK4: NOPDK1:MOV A,KEYBUFMOV DPTR,#TABLEMOVC A,@A+DPTRMOV P0,ADK1A: MOV A,P3ANL A,#0FHXRL A,#0FHJNZ DK1ANOKEY1:MOV P3,#0FFHCLR P3.5MOV A,P3ANL A,#0FHXRL A,#0FHJZ NOKEY2LCALL DELY10MSMOV A,P3ANL A,#0FHXRL A,#0FHJZ NOKEY2MOV A,P3ANL A,#0FHCJNE A,#0EH,NK5MOV KEYBUF,#4LJMP DK2NK5: CJNE A,#0DH,NK6MOV KEYBUF,#5LJMP DK2NK6: CJNE A,#0BH,NK7MOV KEYBUF,#6LJMP DK2NK7: CJNE A,#07H,NK8MOV KEYBUF,#7LJMP DK2NK8: NOPDK2:MOV A,KEYBUFMOVC A,@A+DPTRMOV P0,ADK2A: MOV A,P3ANL A,#0FHXRL A,#0FHJNZ DK2ANOKEY2:MOV P3,#0FFHCLR P3.6MOV A,P3ANL A,#0FHXRL A,#0FHJZ NOKEY3LCALL DELY10MSMOV A,P3ANL A,#0FHXRL A,#0FHJZ NOKEY3MOV A,P3ANL A,#0FHCJNE A,#0EH,NK9MOV KEYBUF,#8LJMP DK3NK9: CJNE A,#0DH,NK10MOV KEYBUF,#9LJMP DK3NK10: CJNE A,#0BH,NK11MOV KEYBUF,#10LJMP DK3NK11: CJNE A,#07H,NK12MOV KEYBUF,#11LJMP DK3NK12: NOPDK3:MOV A,KEYBUFMOV DPTR,#TABLEMOVC A,@A+DPTRMOV P0,ADK3A: MOV A,P3ANL A,#0FHXRL A,#0FHJNZ DK3ANOKEY3:MOV P3,#0FFHCLR P3.7MOV A,P3ANL A,#0FHXRL A,#0FHJZ NOKEY4LCALL DELY10MSMOV A,P3ANL A,#0FHXRL A,#0FHJZ NOKEY4MOV A,P3ANL A,#0FHMOV KEYBUF,#12LJMP DK4NK13: CJNE A,#0DH,NK14MOV KEYBUF,#13LJMP DK4NK14: CJNE A,#0BH,NK15MOV KEYBUF,#14LJMP DK4NK15: CJNE A,#07H,NK16MOV KEYBUF,#15LJMP DK4NK16: NOPDK4:MOV A,KEYBUFMOV DPTR,#TABLEMOVC A,@A+DPTRMOV P0,ADK4A: MOV A,P3ANL A,#0FHXRL A,#0FHJNZ DK4ANOKEY4:LJMP WAITDELY10MS:MOV R6,#10D1: MOV R7,#248DJNZ R7,$DJNZ R6,D1RETTABLE: DB 3FH,06H,5BH,4FH,66H,6DH,7DH,07H DB 7FH,6FH,77H,7CH,39H,5EH,79H,71HEND7．C语言源程序#include <A T89X51.H>unsigned char code table[]={0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x6f,0x77,0x7c,0x39,0x5e,0x79,0x71}; unsigned char temp;unsigned char key;unsigned char i,j;void main(void){while(1){P3=0xff;P3_4=0;temp=P3;temp=temp & 0x0f;if (temp!=0x0f){for(i=50;i>0;i--)for(j=200;j>0;j--);temp=P3;temp=temp & 0x0f;if (temp!=0x0f){temp=P3;temp=temp & 0x0f;switch(temp){case 0x0e:key=7;break;case 0x0d:key=8;break;case 0x0b:key=9;break;case 0x07:key=10;break;}temp=P3;P1_0=~P1_0;P0=table[key];temp=temp & 0x0f;while(temp!=0x0f){temp=P3;temp=temp & 0x0f;}}}P3=0xff;P3_5=0;temp=P3;temp=temp & 0x0f;if (temp!=0x0f){for(i=50;i>0;i--)for(j=200;j>0;j--);temp=P3;temp=temp & 0x0f;if (temp!=0x0f){temp=P3;temp=temp & 0x0f;switch(temp){case 0x0e:key=4;break;case 0x0d:key=5;break;case 0x0b:key=6;break;case 0x07:key=11;break;}temp=P3;P1_0=~P1_0;P0=table[key];temp=temp & 0x0f;while(temp!=0x0f){temp=P3;temp=temp & 0x0f;}}}P3=0xff;P3_6=0;temp=P3;temp=temp & 0x0f;if (temp!=0x0f){for(i=50;i>0;i--)for(j=200;j>0;j--);temp=P3;temp=temp & 0x0f;if (temp!=0x0f){temp=P3;temp=temp & 0x0f;switch(temp){case 0x0e:key=1;break;case 0x0d:key=2;break;case 0x0b:key=3;break;case 0x07:key=12;break;}temp=P3;P1_0=~P1_0;P0=table[key];temp=temp & 0x0f;while(temp!=0x0f){temp=P3;temp=temp & 0x0f;}}}P3=0xff;P3_7=0;temp=P3;temp=temp & 0x0f;if (temp!=0x0f){for(i=50;i>0;i--)for(j=200;j>0;j--);temp=P3;temp=temp & 0x0f;if (temp!=0x0f){temp=P3;temp=temp & 0x0f;switch(temp){case 0x0e:key=0;break;case 0x0d:key=13;break;case 0x0b:key=14;break;case 0x07:key=15;break;}temp=P3;P1_0=~P1_0;P0=table[key];temp=temp & 0x0f;while(temp!=0x0f){temp=P3;temp=temp & 0x0f;}}}}}版权申明本文部分内容，包括文字、图片、以及设计等在网上搜集整理.版权为个人所有This article includes some parts, including text, pictures, and design. Copyright is personal ownership.jLBHr。

14．4×4矩阵式键盘识别技术1．实验任务如图4.14.2所示，用AT89S51的并行口P1接4×4矩阵键盘，以P1.0－P1.3作输入线，以P1.4－P1.7作输出线；在数码管上显示每个按键的“0－F”序号。

对应的按键的序号排列如图4.14.1所示错误!48C159D26AE37BF图4.14.12．硬件电路原理图图4.14.23．系统板上硬件连线（1．把“单片机系统“区域中的P3.0－P3.7端口用8芯排线连接到“4X4行列式键盘”区域中的C1－C4 R1－R4端口上；（2．把“单片机系统”区域中的P0.0/AD0－P0.7/AD7端口用8芯排线连接到“四路静态数码显示模块”区域中的任一个a－h端口上；要求：P0.0/AD0对应着a，P0.1/AD1对应着b，……，P0.7/AD7对应着h。

4．程序设计内容（1．4×4矩阵键盘识别处理（2．每个按键有它的行值和列值，行值和列值的组合就是识别这个按键的编码。

矩阵的行线和列线分别通过两并行接口和CPU通信。

每个按键的状态同样需变成数字量“0”和“1”，，而接地是通过程序输出数开关的一端（列线）通过电阻接VCC字“0”实现的。

键盘处理程序的任务是：确定有无键按下，判断哪一个键按下，键的功能是什么；还要消除按键在闭合或断开时的抖动。

两个并行口中，一个输出扫描码，使按键逐行动态接地，另一个并行口输入按键状态，由行扫描值和回馈信号共同形成键编码而识别按键，通过软件查表，查出该键的功能。

5．程序框图错误!P3=FFH,P3.0=0有键按下吗？延时10ms真得有键按下吗？根据当前状态识别按键P3=FFH,P3.1=0有键按下吗？延时10ms真得有键按下吗？根据当前状态识别按键P3=FFH,P3.2=0有键按下吗？延时10ms真得有键按下吗？根据当前状态识别按键P3=FFH,P3.3=0有键按下吗？延时10ms真得有键按下吗？根据当前状态识别按键图4.14.3 6．汇编源程序KEYBUF EQU 30HORG 00HSTART: MOV KEYBUF,#2WAIT:MOV P3,#0FFHCLR P3.4MOV A,P3ANL A,#0FHXRL A,#0FHLCALL DELY10MS MOV A,P3ANL A,#0FHXRL A,#0FHJZ NOKEY1MOV A,P3ANL A,#0FHCJNE A,#0EH,NK1 MOV KEYBUF,#0 LJMP DK1NK1: CJNE A,#0DH,NK2 MOV KEYBUF,#1 LJMP DK1NK2: CJNE A,#0BH,NK3 MOV KEYBUF,#2 LJMP DK1NK3: CJNE A,#07H,NK4 MOV KEYBUF,#3 LJMP DK1NK4: NOPDK1:MOV A,KEYBUFMOV DPTR,#TABLE MOVC A,@A+DPTR MOV P0,ADK1A: MOV A,P3ANL A,#0FHJNZ DK1A NOKEY1:MOV P3,#0FFHCLR P3.5MOV A,P3ANL A,#0FHXRL A,#0FHJZ NOKEY2LCALL DELY10MS MOV A,P3ANL A,#0FHXRL A,#0FHJZ NOKEY2MOV A,P3ANL A,#0FHCJNE A,#0EH,NK5 MOV KEYBUF,#4 LJMP DK2NK5: CJNE A,#0DH,NK6 MOV KEYBUF,#5 LJMP DK2NK6: CJNE A,#0BH,NK7 MOV KEYBUF,#6 LJMP DK2NK7: CJNE A,#07H,NK8 MOV KEYBUF,#7 LJMP DK2NK8: NOPDK2:MOV A,KEYBUFMOV DPTR,#TABLE MOVC A,@A+DPTR MOV P0,ADK2A: MOV A,P3ANL A,#0FHXRL A,#0FHJNZ DK2ANOKEY2:MOV P3,#0FFHCLR P3.6MOV A,P3ANL A,#0FHXRL A,#0FHJZ NOKEY3LCALL DELY10MS MOV A,P3ANL A,#0FHXRL A,#0FHJZ NOKEY3MOV A,P3ANL A,#0FHCJNE A,#0EH,NK9 MOV KEYBUF,#8LJMP DK3NK9: CJNE A,#0DH,NK10 MOV KEYBUF,#9LJMP DK3NK10: CJNE A,#0BH,NK11 MOV KEYBUF,#10 LJMP DK3NK11: CJNE A,#07H,NK12 MOV KEYBUF,#11 LJMP DK3NK12: NOPDK3:MOV A,KEYBUFMOV DPTR,#TABLE MOVC A,@A+DPTR MOV P0,ADK3A: MOV A,P3ANL A,#0FHXRL A,#0FHJNZ DK3ANOKEY3:MOV P3,#0FFHCLR P3.7MOV A,P3ANL A,#0FHXRL A,#0FHJZ NOKEY4LCALL DELY10MS MOV A,P3ANL A,#0FHXRL A,#0FHMOV A,P3ANL A,#0FHCJNE A,#0EH,NK13 MOV KEYBUF,#12 LJMP DK4NK13: CJNE A,#0DH,NK14 MOV KEYBUF,#13 LJMP DK4NK14: CJNE A,#0BH,NK15 MOV KEYBUF,#14 LJMP DK4NK15: CJNE A,#07H,NK16 MOV KEYBUF,#15 LJMP DK4NK16: NOPDK4:MOV A,KEYBUFMOV DPTR,#TABLE MOVC A,@A+DPTR MOV P0,ADK4A: MOV A,P3ANL A,#0FHXRL A,#0FHJNZ DK4ANOKEY4:LJMP WAITDELY10MS:D1: MOV R7,#248DJNZ R7,$DJNZ R6,D1RETTABLE: DB 3FH,06H,5BH,4FH,66H,6DH,7DH,07HDB 7FH,6FH,77H,7CH,39H,5EH,79H,71HEND7．C语言源程序#include <AT89X51.H>unsigned char code table[]={0x3f,0x06,0x5b,0x4f, 0x66,0x6d,0x7d,0x07, 0x7f,0x6f,0x77,0x7c, 0x39,0x5e,0x79,0x71}; unsigned char temp;unsigned char key;unsigned char i,j;void main(void){while(1){P3=0xff;P3_4=0;temp=P3;temp=temp & 0x0f;if (temp!=0x0f){for(i=50;i>0;i--)for(j=200;j>0;j--);temp=P3;temp=temp & 0x0f;if (temp!=0x0f){temp=P3;temp=temp & 0x0f; switch(temp){case 0x0e:key=7;break;case 0x0d:key=8;break;case 0x0b:key=9;break;case 0x07:key=10;break;}temp=P3;P1_0=~P1_0;P0=table[key];temp=temp & 0x0f;while(temp!=0x0f){temp=P3;temp=temp & 0x0f; }}}P3=0xff;P3_5=0;temp=P3;temp=temp & 0x0f;if (temp!=0x0f){for(i=50;i>0;i--)for(j=200;j>0;j--);temp=P3;temp=temp & 0x0f;if (temp!=0x0f){temp=P3;temp=temp & 0x0f;switch(temp){case 0x0e:key=4;break;case 0x0d:key=5;break;case 0x0b:key=6;break;case 0x07:key=11;break;}temp=P3;P1_0=~P1_0;P0=table[key];temp=temp & 0x0f;while(temp!=0x0f){temp=P3;temp=temp & 0x0f; }}}P3=0xff;P3_6=0;temp=P3;temp=temp & 0x0f;if (temp!=0x0f){for(i=50;i>0;i--)for(j=200;j>0;j--);temp=P3;temp=temp & 0x0f;if (temp!=0x0f){temp=P3;temp=temp & 0x0f; switch(temp){case 0x0e:key=1;break;case 0x0d:key=2;break;case 0x0b:key=3;break;case 0x07:key=12;break;}temp=P3;P1_0=~P1_0;P0=table[key];temp=temp & 0x0f; while(temp!=0x0f){temp=temp & 0x0f; }}}P3=0xff;P3_7=0;temp=P3;temp=temp & 0x0f;if (temp!=0x0f){for(i=50;i>0;i--)for(j=200;j>0;j--);temp=P3;temp=temp & 0x0f;if (temp!=0x0f){temp=P3;temp=temp & 0x0f;switch(temp){case 0x0e:key=0;break;case 0x0d:key=13;break;key=14;break;case 0x07:key=15;break;}temp=P3;P1_0=~P1_0;P0=table[key];temp=temp & 0x0f;while(temp!=0x0f){temp=P3;temp=temp & 0x0f; }}}}}。

13．4×4矩阵式键盘识别技术1．实验任务如图4.13.2所示，用AT89S51的并行口P1接4×4矩阵键盘，以P1.0－P1.3作输入线，以P1.4－P1.7作输出线；在数码管上显示每个按键的“0－F”序号。

对应的按键的序号排列如图4.13.1所示图4.13.12．硬件电路原理图图4.13.23．系统板上硬件连线（1．把“单片机系统“区域中的P3.0－P3.7端口用8芯排线连接到“4X4行列式键盘”区域中的C1－C4 R1－R4端口上；（2．把“单片机系统”区域中的P0.0/AD0－P0.7/AD7端口用8芯排线连接到“四路静态数码显示模块”区域中的任一个a－h端口上；要求：P0.0/AD0对应着a，P0.1/AD1对应着b，……，P0.7/AD7对应着h。

4．程序设计内容（1．4×4矩阵键盘识别处理（2．每个按键有它的行值和列值，行值和列值的组合就是识别这个按键的编码。

矩阵的行线和列线分别通过两并行接口和CPU通信。

每个按键的状态同样需变成数字量“0”和“1”，开关的一端（列线）通过电阻接VCC，而接地是通过程序输出数字“0”实现的。

键盘处理程序的任务是：确定有无键按下，判断哪一个键按下，键的功能是什么；还要消除按键在闭合或断开时的抖动。

两个并行口中，一个输出扫描码，使按键逐行动态接地，另一个并行口输入按键状态，由行扫描值和回馈信号共同形成键编码而识别按键，通过软件查表，查出该键的功能。

5．程序框图图4.13.36．汇编源程序KEYBUFEQU30HORG00HSTART:MOVKEYBUF,#2 WAIT:MOVP3,#0FFHCLRP3.4MOVA,P3ANLA,#0FHXRLA,#0FH JZNOKEY1 LCALLDELY10MS MOVA,P3ANLA,#0FHXRLA,#0FH JZNOKEY1MOVA,P3ANLA,#0FH CJNEA,#0EH,NK1 MOVKEYBUF,#0 LJMPDK1NK1:CJNEA,#0DH,NK2 MOVKEYBUF,#1 LJMPDK1NK2:CJNEA,#0BH,NK3 MOVKEYBUF,#2 LJMPDK1NK3:CJNEA,#07H,NK4 MOVKEYBUF,#3 LJMPDK1NK4:NOPDK1:MOVA,KEYBUF MOVDPTR,#TABLE MOVCA,@A+DPTR MOVP0,ADK1A:MOVA,P3 ANLA,#0FHXRLA,#0FHJNZDK1ANOKEY1:MOVP3,#0FFHCLRP3.5MOVA,P3ANLA,#0FHXRLA,#0FH JZNOKEY2 LCALLDELY10MS MOVA,P3ANLA,#0FHXRLA,#0FH JZNOKEY2MOVA,P3ANLA,#0FH CJNEA,#0EH,NK5 MOVKEYBUF,#4LJMPDK2NK5:CJNEA,#0DH,NK6 MOVKEYBUF,#5 LJMPDK2NK6:CJNEA,#0BH,NK7 MOVKEYBUF,#6 LJMPDK2NK7:CJNEA,#07H,NK8 MOVKEYBUF,#7 LJMPDK2NK8:NOPDK2:MOVA,KEYBUF MOVDPTR,#TABLE MOVCA,@A+DPTRMOVP0,ADK2A:MOVA,P3ANLA,#0FHXRLA,#0FHJNZDK2ANOKEY2:MOVP3,#0FFHCLRP3.6MOVA,P3ANLA,#0FHXRLA,#0FHJZNOKEY3 LCALLDELY10MS MOVA,P3ANLA,#0FHXRLA,#0FHJZNOKEY3MOVA,P3ANLA,#0FHCJNEA,#0EH,NK9 MOVKEYBUF,#8 LJMPDK3NK9:CJNEA,#0DH,NK10 MOVKEYBUF,#9 LJMPDK3NK10:CJNEA,#0BH,NK11 MOVKEYBUF,#10 LJMPDK3NK11:CJNEA,#07H,NK12 MOVKEYBUF,#11 LJMPDK3NK12:NOPDK3:MOVA,KEYBUF MOVDPTR,#TABLE MOVCA,@A+DPTRMOVP0,ADK3A:MOVA,P3ANLA,#0FHXRLA,#0FHJNZDK3ANOKEY3:MOVP3,#0FFHCLRP3.7MOVA,P3ANLA,#0FHXRLA,#0FHJZNOKEY4 LCALLDELY10MS MOVA,P3ANLA,#0FHXRLA,#0FHJZNOKEY4MOVA,P3ANLA,#0FHCJNEA,#0EH,NK13 MOVKEYBUF,#12 LJMPDK4NK13:CJNEA,#0DH,NK13 MOVKEYBUF,#13 LJMPDK4NK13:CJNEA,#0BH,NK15 MOVKEYBUF,#13 LJMPDK4NK15:CJNEA,#07H,NK16 MOVKEYBUF,#15 LJMPDK4NK16:NOPDK4:MOVA,KEYBUF MOVDPTR,#TABLEMOVCA,@A+DPTRMOVP0,ADK4A:MOVA,P3ANLA,#0FHXRLA,#0FHJNZDK4ANOKEY4:LJMPWAITDELY10MS:MOVR6,#10D1:MOVR7,#248DJNZR7,$DJNZR6,D1RETTABLE:DB3FH,06H,5BH,4FH,66H,6DH,7DH,07HDB7FH,6FH,77H,7CH,39H,5EH,79H,71HEND7．C语言源程序#include<AT89X51.H>unsignedcharcodetable[]={0x3f,0x06,0x5b,0x4f, 0x66,0x6d,0x7d,0x07,0x7f,0x6f,0x77,0x7c,0x39,0x5e,0x79,0x71};unsignedchartemp;unsignedcharkey;unsignedchari,j;voidmain(void){while(1){P3=0xff;P3_4=0;temp=P3;temp=temp&0x0f;if(temp!=0x0f){for(i=50;i>0;i--)for(j=200;j>0;j--);temp=P3;temp=temp&0x0f;if(temp!=0x0f){temp=P3;temp=temp&0x0f; switch(temp){case0x0e:key=7;break;case0x0d:key=8;break;case0x0b:key=9;break;case0x07:key=10;break;}temp=P3;P1_0=~P1_0;P0=table[key]; temp=temp&0x0f; while(temp!=0x0f) {temp=P3;temp=temp&0x0f;}}}P3=0xff;P3_5=0;temp=P3;temp=temp&0x0f;if(temp!=0x0f){for(i=50;i>0;i--) for(j=200;j>0;j--); temp=P3;temp=temp&0x0f;if(temp!=0x0f){temp=P3;temp=temp&0x0f;switch(temp){case0x0e:key=4;break;case0x0d:key=5;break;case0x0b:key=6;break;case0x07:key=11;break;}temp=P3;P1_0=~P1_0;P0=table[key]; temp=temp&0x0f; while(temp!=0x0f) {temp=P3;temp=temp&0x0f;}}}P3=0xff;P3_6=0;temp=P3;temp=temp&0x0f;if(temp!=0x0f){for(i=50;i>0;i--) for(j=200;j>0;j--); temp=P3;temp=temp&0x0f;if(temp!=0x0f){temp=P3;temp=temp&0x0f; switch(temp){case0x0e:key=1;break;case0x0d:key=2;break;case0x0b:key=3;break;case0x07:key=12;break;}temp=P3;P1_0=~P1_0;P0=table[key]; temp=temp&0x0f; while(temp!=0x0f) {temp=P3;temp=temp&0x0f;}}}P3=0xff;P3_7=0;temp=P3;temp=temp&0x0f;if(temp!=0x0f){for(i=50;i>0;i--) for(j=200;j>0;j--); temp=P3;temp=temp&0x0f;if(temp!=0x0f){temp=P3;temp=temp&0x0f; switch(temp){case0x0e:key=0;break;case0x0d:key=13;break;case0x0b:key=13;break;case0x07:key=15;break;}temp=P3;P1_0=~P1_0;P0=table[key]; temp=temp&0x0f; while(temp!=0x0f) {temp=P3;temp=temp&0x0f; }}}}}。

【训练任务】：1、熟练掌握PROTEUS软件的使用；2、按照设计要求绘制电路原理图；3、能够按要求对所设计的电路进行仿真；【基本要求及说明】:1、按照设计要求自行定义电路图纸尺寸；2、设计任务如下：AT89C51单片机对4×4矩阵键盘进行动态扫描，当按键盘的键时，可将相应按键值（0~F）实时显示在数码管上；3、按照设计任务在Proteus 6 Professional中绘制电路原理图；4、根据设计任务的要求编写程序，画出程序流程图，并在Proteus下进行仿真，实现相应功能。

【按照要求撰写总结报告】：指导教师学生姓名班级、学号成绩评定表评语、建议或需要说明的问题：成绩指导教师签字：日期：目录1.任务说明 (1)2.原理图绘制说明 (1)3.流程图绘制以及说明 (2)4.PROTEUS仿真说明 (4)5.体会及合理化建议 (7)附录电路原理图 (8)参考文献 (9)电子设计应用软件训练总结报告一．任务说明AT89C51单片机对4×4矩阵键盘进行动态扫描，当按键盘的键时，可将相应按键值（0~F）实时显示在数码管上；按照设计任务在Proteus 6 Professional中绘制电路原理图；根据设计任务的要求编写程序，画出程序流程图，并在Proteus下进行仿真，实现相应功能。

二．原理图绘制说明1.原理图说明本实验是AT89C51单片机对4×4矩阵键盘进行动态扫描，当按键盘的键时，可将相应按键值（0~F）实时显示在数码管上。

4×4矩阵键盘是用4条I/O线作为行线，4条I/O线作为列线，在行线和列线的交叉点上设置一个按键，每个按键有它的行值和列值，用4条行线和列线分别接P2.0-P2.7，要进行数码管动态扫描，就要将数码管的七段a~f相应的与P1.0-P1.6相连接，即把输入端口P2.0-P2.7连接到4×4行列式按键上作为输入，P1.0-P1.6作为输出端口控制共阳级数码管a-g，对应的a-g 通过程序进行点亮或者熄灭来显示数值（0~F）。
